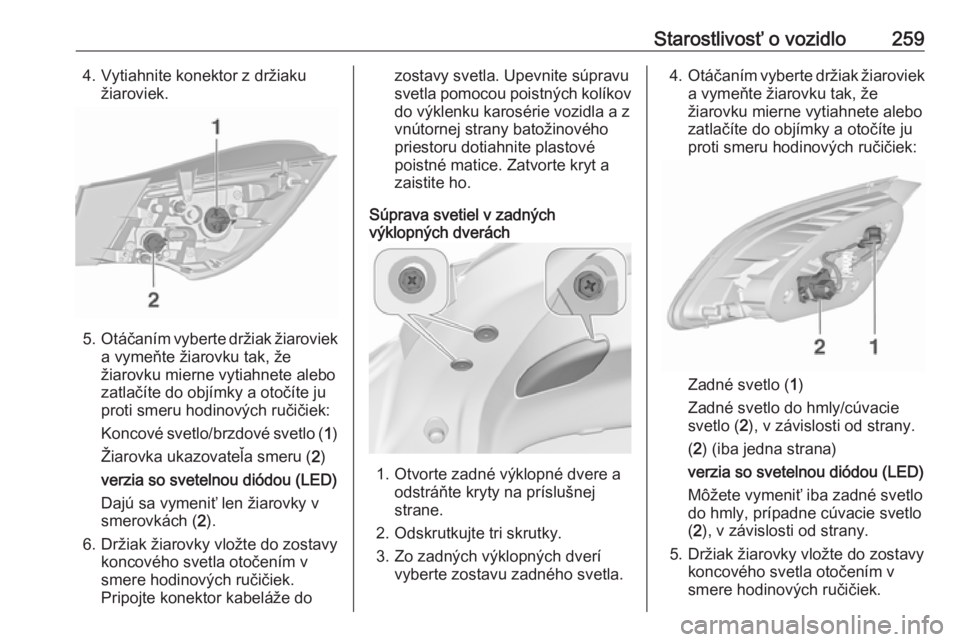

Starostlivosť o vozidlo2594. Vytiahnite konektor z držiakužiaroviek.
5. Otáčaním vyberte držiak žiaroviek
a vymeňte žiarovku tak, že
žiarovku mierne vytiahnete alebo
zatlačíte do objímky a otočíte ju
proti smeru hodinových ručičiek:
Koncové svetlo/brzdové svetlo ( 1)
Žiarovka ukazovateľa smeru ( 2)
verzia so svetelnou diódou (LED) Dajú sa vymeniť len žiarovky v
smerovkách ( 2).
6. Držiak žiarovky vložte do zostavy koncového svetla otočením v
smere hodinových ručičiek.
Pripojte konektor kabeláže do
zostavy svetla. Upevnite súpravu
svetla pomocou poistných kolíkov
do výklenku karosérie vozidla a z
vnútornej strany batožinového
priestoru dotiahnite plastové
poistné matice. Zatvorte kryt a
zaistite ho.
Súprava svetiel v zadných
výklopných dverách
1. Otvorte zadné výklopné dvere a
odstráňte kryty na príslušnej
strane.
2. Odskrutkujte tri skrutky.
3. Zo zadných výklopných dverí vyberte zostavu zadného svetla.
4. Otáčaním vyberte držiak žiaroviek
a vymeňte žiarovku tak, že
žiarovku mierne vytiahnete alebo
zatlačíte do objímky a otočíte ju
proti smeru hodinových ručičiek:
Zadné svetlo ( 1)
Zadné svetlo do hmly/cúvacie
svetlo ( 2), v závislosti od strany.
( 2 ) (iba jedna strana)
verzia so svetelnou diódou (LED)
Môžete vymeniť iba zadné svetlo
do hmly, prípadne cúvacie svetlo
( 2 ), v závislosti od strany.
5. Držiak žiarovky vložte do zostavy koncového svetla otočením v
smere hodinových ručičiek.

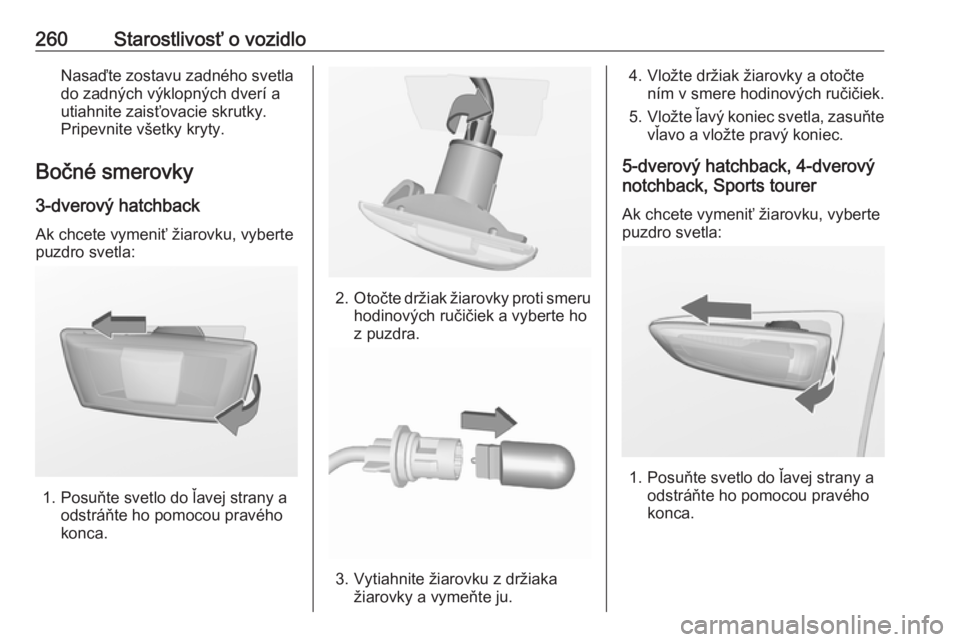

260Starostlivosť o vozidloNasaďte zostavu zadného svetla
do zadných výklopných dverí a
utiahnite zaisťovacie skrutky.
Pripevnite všetky kryty.
Bočné smerovky 3-dverový hatchback Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo do ľavej strany a odstráňte ho pomocou pravého
konca.
2. Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, zasuňte
vľavo a vložte pravý koniec.
5-dverový hatchback, 4-dverový
notchback, Sports tourer
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo do ľavej strany a odstráňte ho pomocou pravého
konca.

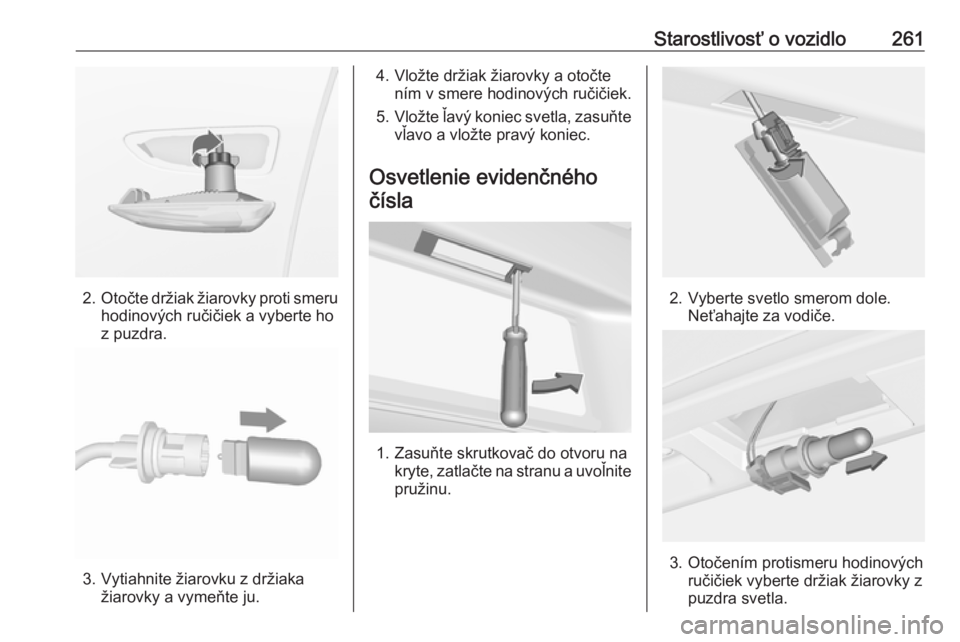

Starostlivosť o vozidlo261
2.Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, zasuňte
vľavo a vložte pravý koniec.
Osvetlenie evidenčného čísla
1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu.
2. Vyberte svetlo smerom dole. Neťahajte za vodiče.
3. Otočením protismeru hodinových ručičiek vyberte držiak žiarovky z
puzdra svetla.

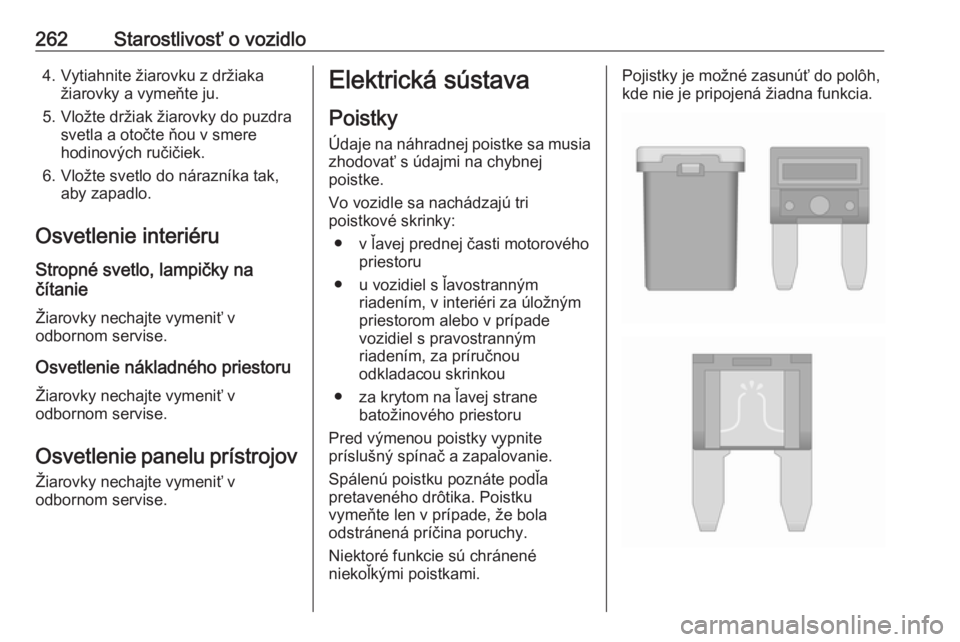

262Starostlivosť o vozidlo4. Vytiahnite žiarovku z držiakažiarovky a vymeňte ju.
5. Vložte držiak žiarovky do puzdra svetla a otočte ňou v smere
hodinových ručičiek.
6. Vložte svetlo do nárazníka tak, aby zapadlo.
Osvetlenie interiéru
Stropné svetlo, lampičky na
čítanie
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie nákladného priestoru Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie panelu prístrojov
Žiarovky nechajte vymeniť v
odbornom servise.Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú tri
poistkové skrinky:
● v ľavej prednej časti motorového priestoru
● u vozidiel s ľavostranným riadením, v interiéri za úložným
priestorom alebo v prípade
vozidiel s pravostranným
riadením, za príručnou
odkladacou skrinkou
● za krytom na ľavej strane batožinového priestoru
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte len v prípade, že bola
odstránená príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.

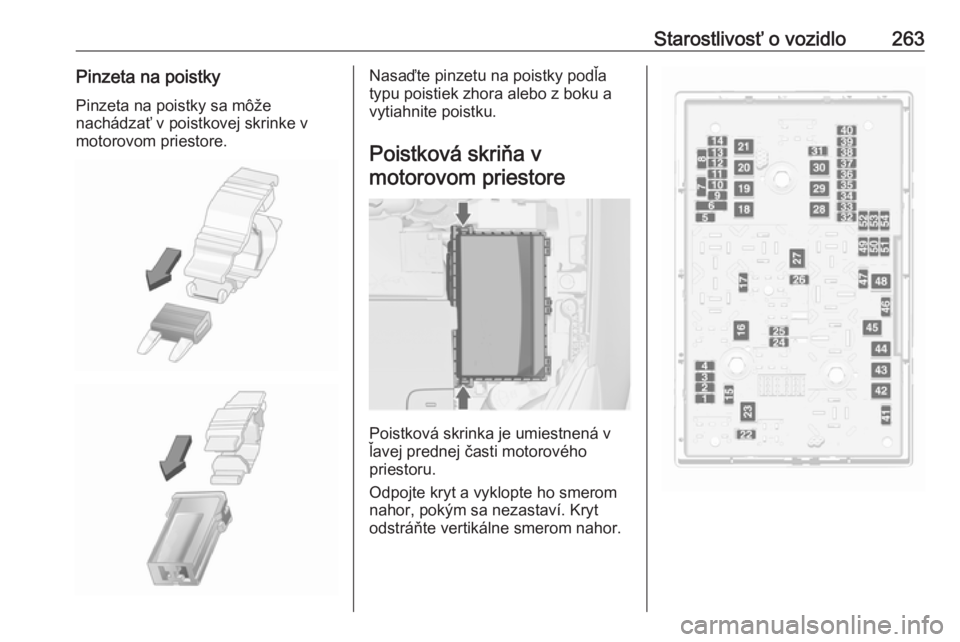

Starostlivosť o vozidlo263Pinzeta na poistkyPinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.
Poistková skriňa v motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte kryt a vyklopte ho smerom nahor, pokým sa nezastaví. Kryt
odstráňte vertikálne smerom nahor.

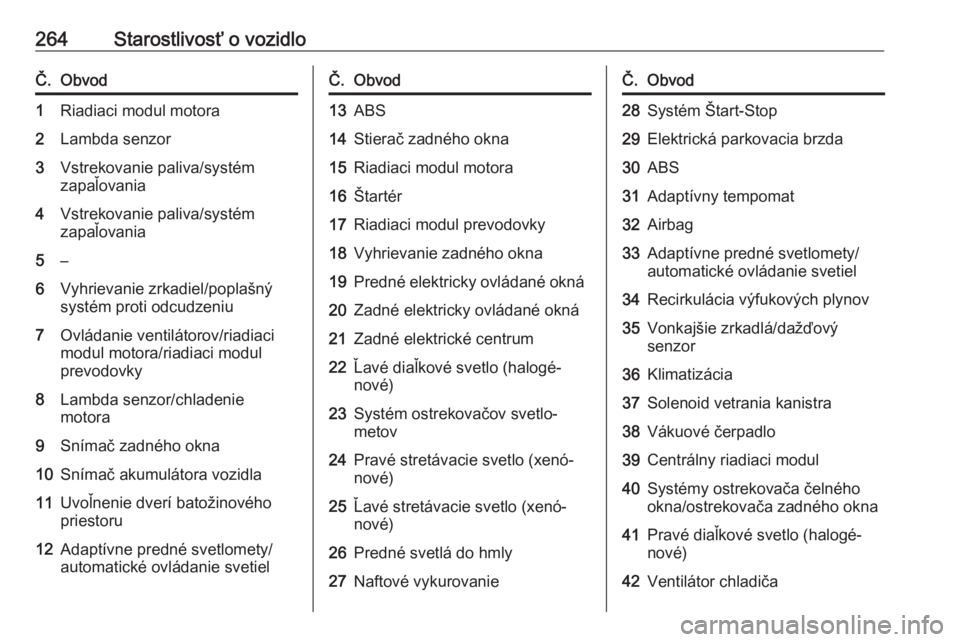

264Starostlivosť o vozidloČ.Obvod1Riadiaci modul motora2Lambda senzor3Vstrekovanie paliva/systém
zapaľovania4Vstrekovanie paliva/systém
zapaľovania5–6Vyhrievanie zrkadiel/poplašný
systém proti odcudzeniu7Ovládanie ventilátorov/riadiaci
modul motora/riadiaci modul
prevodovky8Lambda senzor/chladenie
motora9Snímač zadného okna10Snímač akumulátora vozidla11Uvoľnenie dverí batožinového
priestoru12Adaptívne predné svetlomety/
automatické ovládanie svetielČ.Obvod13ABS14Stierač zadného okna15Riadiaci modul motora16Štartér17Riadiaci modul prevodovky18Vyhrievanie zadného okna19Predné elektricky ovládané okná20Zadné elektricky ovládané okná21Zadné elektrické centrum22Ľavé diaľkové svetlo (halogé‐
nové)23Systém ostrekovačov svetlo‐
metov24Pravé stretávacie svetlo (xenó‐
nové)25Ľavé stretávacie svetlo (xenó‐
nové)26Predné svetlá do hmly27Naftové vykurovanieČ.Obvod28Systém Štart-Stop29Elektrická parkovacia brzda30ABS31Adaptívny tempomat32Airbag33Adaptívne predné svetlomety/
automatické ovládanie svetiel34Recirkulácia výfukových plynov35Vonkajšie zrkadlá/dažďový
senzor36Klimatizácia37Solenoid vetrania kanistra38Vákuové čerpadlo39Centrálny riadiaci modul40Systémy ostrekovača čelného
okna/ostrekovača zadného okna41Pravé diaľkové svetlo (halogé‐
nové)42Ventilátor chladiča

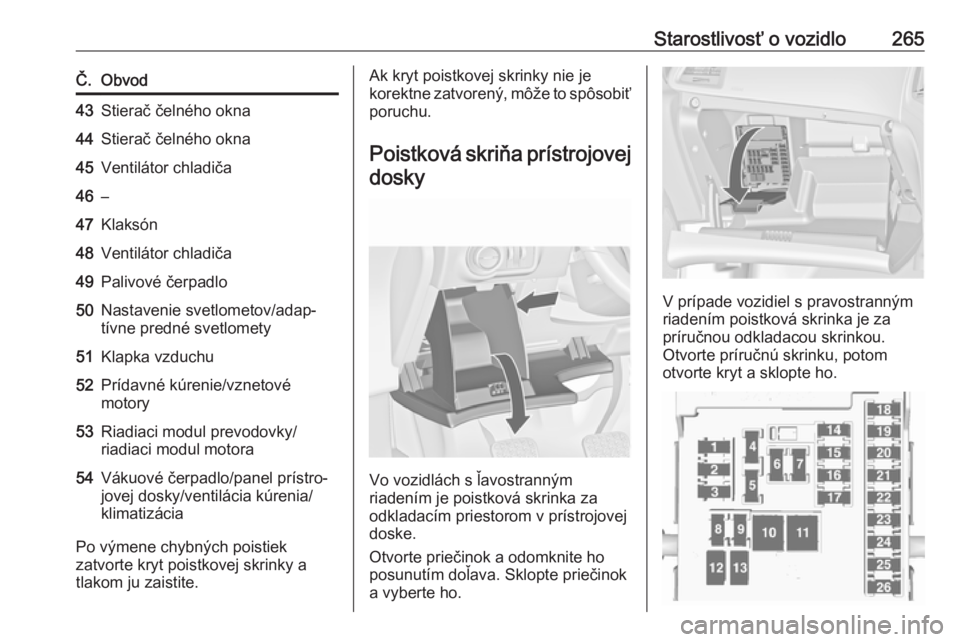

Starostlivosť o vozidlo265Č.Obvod43Stierač čelného okna44Stierač čelného okna45Ventilátor chladiča46–47Klaksón48Ventilátor chladiča49Palivové čerpadlo50Nastavenie svetlometov/adap‐
tívne predné svetlomety51Klapka vzduchu52Prídavné kúrenie/vznetové
motory53Riadiaci modul prevodovky/
riadiaci modul motora54Vákuové čerpadlo/panel prístro‐
jovej dosky/ventilácia kúrenia/
klimatizácia
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchu.
Poistková skriňa prístrojovej
dosky
Vo vozidlách s ľavostranným
riadením je poistková skrinka za
odkladacím priestorom v prístrojovej
doske.
Otvorte priečinok a odomknite ho posunutím doľava. Sklopte priečinok
a vyberte ho.
V prípade vozidiel s pravostranným
riadením poistková skrinka je za
príručnou odkladacou skrinkou.
Otvorte príručnú skrinku, potom
otvorte kryt a sklopte ho.

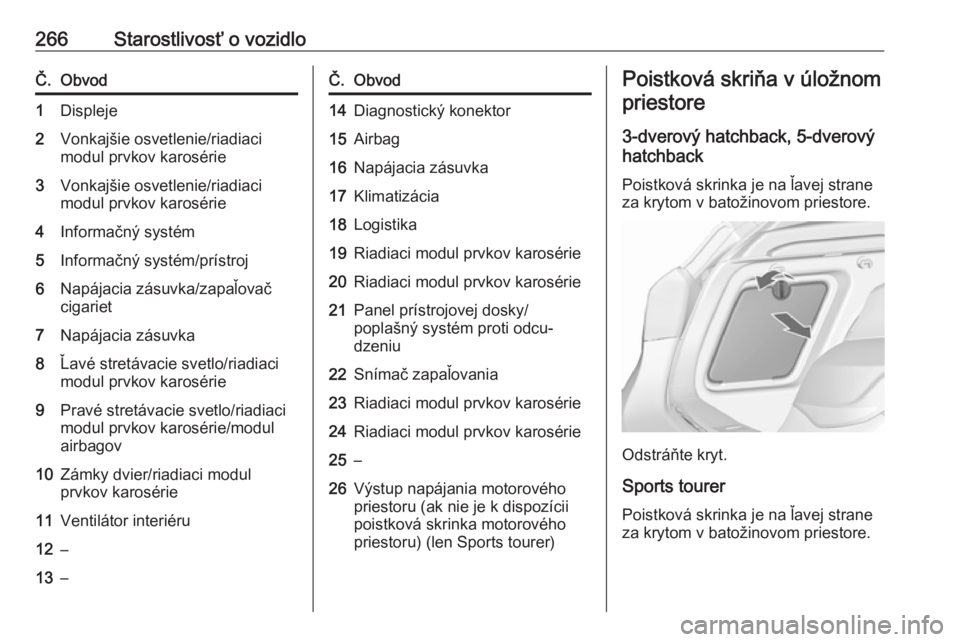

266Starostlivosť o vozidloČ.Obvod1Displeje2Vonkajšie osvetlenie/riadiaci
modul prvkov karosérie3Vonkajšie osvetlenie/riadiaci
modul prvkov karosérie4Informačný systém5Informačný systém/prístroj6Napájacia zásuvka/zapaľovač
cigariet7Napájacia zásuvka8Ľavé stretávacie svetlo/riadiaci
modul prvkov karosérie9Pravé stretávacie svetlo/riadiaci
modul prvkov karosérie/modul
airbagov10Zámky dvier/riadiaci modul
prvkov karosérie11Ventilátor interiéru12–13–Č.Obvod14Diagnostický konektor15Airbag16Napájacia zásuvka17Klimatizácia18Logistika19Riadiaci modul prvkov karosérie20Riadiaci modul prvkov karosérie21Panel prístrojovej dosky/
poplašný systém proti odcu‐
dzeniu22Snímač zapaľovania23Riadiaci modul prvkov karosérie24Riadiaci modul prvkov karosérie25–26Výstup napájania motorového
priestoru (ak nie je k dispozícii
poistková skrinka motorového
priestoru) (len Sports tourer)Poistková skriňa v úložnom
priestore
3-dverový hatchback, 5-dverový
hatchback
Poistková skrinka je na ľavej strane
za krytom v batožinovom priestore.
Odstráňte kryt.
Sports tourerPoistková skrinka je na ľavej strane
za krytom v batožinovom priestore.

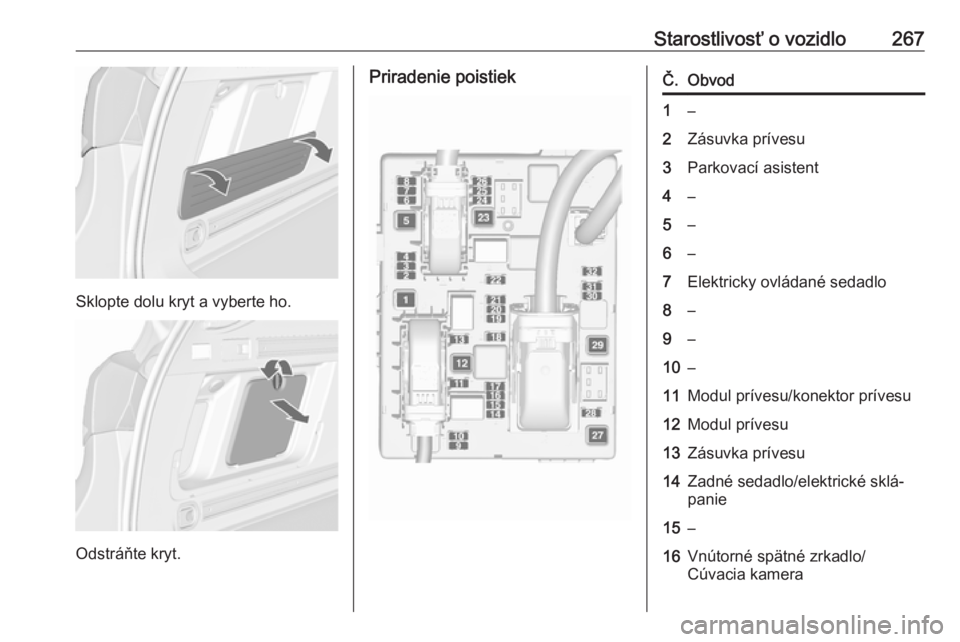

Starostlivosť o vozidlo267
Sklopte dolu kryt a vyberte ho.
Odstráňte kryt.
Priradenie poistiekČ.Obvod1–2Zásuvka prívesu3Parkovací asistent4–5–6–7Elektricky ovládané sedadlo8–9–10–11Modul prívesu/konektor prívesu12Modul prívesu13Zásuvka prívesu14Zadné sedadlo/elektrické sklá‐
panie15–16Vnútorné spätné zrkadlo/
Cúvacia kamera

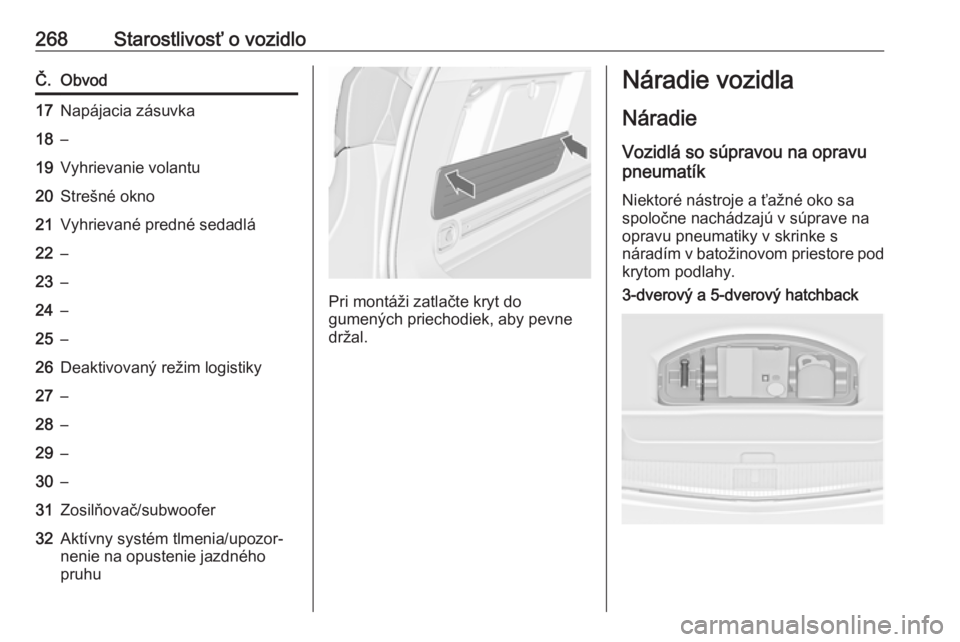

268Starostlivosť o vozidloČ.Obvod17Napájacia zásuvka18–19Vyhrievanie volantu20Strešné okno21Vyhrievané predné sedadlá22–23–24–25–26Deaktivovaný režim logistiky27–28–29–30–31Zosilňovač/subwoofer32Aktívny systém tlmenia/upozor‐
nenie na opustenie jazdného
pruhu
Pri montáži zatlačte kryt do
gumených priechodiek, aby pevne
držal.
Náradie vozidla
Náradie
Vozidlá so súpravou na opravu
pneumatík
Niektoré nástroje a ťažné oko sa
spoločne nachádzajú v súprave na
opravu pneumatiky v skrinke s
náradím v batožinovom priestore pod krytom podlahy.3-dverový a 5-dverový hatchback
