OPEL ASTRA J 2016 Priručnik za vlasnika (in Croatian)

Spremište89Uklanjanje prekrivača
Otvorite prekrivač prtljažnika.
Povucite gore polugu oslobađanja na
desnoj strani i držite je. Prekrivač
najprije podignite na desnoj strani i
uklonite ga iz držača.
Skinut poklopac može se spremiti
ispod stražnjeg podnog poklopca,
kako je pokazano na slici.
Poklopac stražnjeg spremišta u podu
3 89.
Ugradnja prekrivača
Umetnite lijevu stranu prekrivača
prtljažnika u udubljenje, povucite polugu oslobađanja gore i držite je,
umetnite desnu stranu prekrivača
prtljažnika i učvrstite.
Poklopac stražnjeg
spremišta u podu
Poklopac stražnjeg dijela poda,
dvovolumen s 3 vrata,
dvovolumen s 5 vrata
Poklopac poda prtljažnika može se
podignuti. Umetnite petlju u kuku s
donje strane prekrivača prtljažnika.
Oprez
Kuku koristite samo za vješanje
poklopca poda prtljažnika i
poklopca podesivog po visini.

90SpremištePoklopac podesiv po visini,
dvovolumen s 3 vrata,
dvovolumen s 5 vrata
Poklopac podesiv po visini se može
ugraditi u tri položaja:
● direktno iznad poklopca poda prtljažnika ( 1)
● u srednji položaj ( 2)
● u gornji položaj ( 3)
Oprez
Provjerite da su prednji i stražnji
kraj poklopca podesivog po visini
zakačeni na istu visinu.
Podizanje
Za podizanje poklopca na višu razinu, povucite omču natrag i podignite
stražnji rub poklopca na
odgovarajuće oslonce.
Spuštanje
Za spuštanje poklopca, povucite
remen prema natrag i istovremeno
prednji srednji dio poklopca gurnite
prema dolje.
Oprez
Ne spuštajte poklopac podesiv po
visini u položaj 1 u vozilima
opremljenima subwoofer
zvučnikom. Subwoofer se može oštetiti.

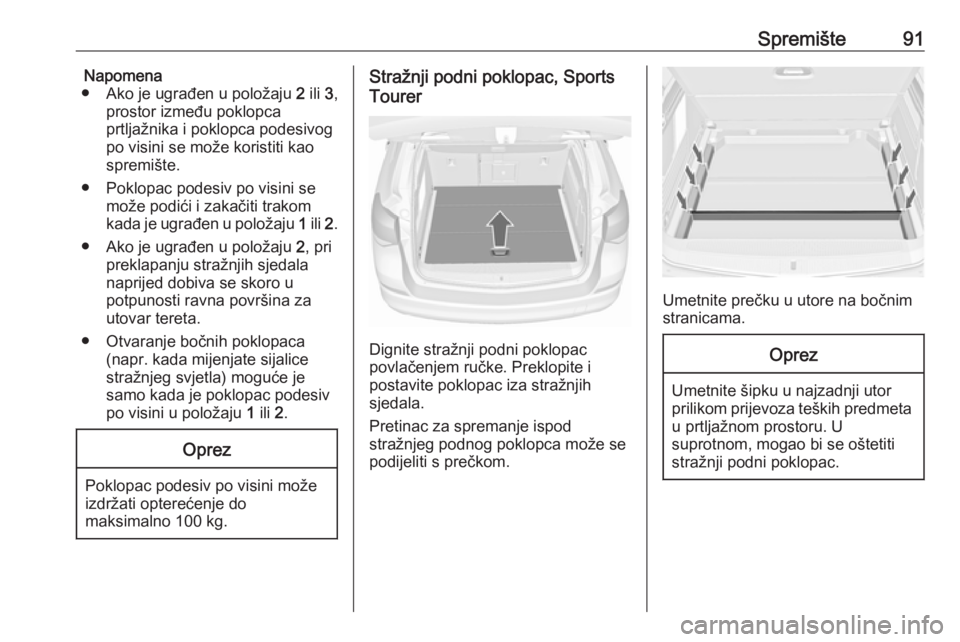

Spremište91Napomena
● Ako je ugrađen u položaju 2 ili 3,
prostor između poklopca
prtljažnika i poklopca podesivog po visini se može koristiti kao
spremište.
● Poklopac podesiv po visini se može podići i zakačiti trakom
kada je ugrađen u položaju 1 ili 2.
● Ako je ugrađen u položaju 2, pri
preklapanju stražnjih sjedala naprijed dobiva se skoro u
potpunosti ravna površina za
utovar tereta.
● Otvaranje bočnih poklopaca (napr. kada mijenjate sijalice
stražnjeg svjetla) moguće je
samo kada je poklopac podesiv
po visini u položaju 1 ili 2.Oprez
Poklopac podesiv po visini može
izdržati opterećenje do
maksimalno 100 kg.
Stražnji podni poklopac, Sports
Tourer
Dignite stražnji podni poklopac
povlačenjem ručke. Preklopite i
postavite poklopac iza stražnjih
sjedala.
Pretinac za spremanje ispod
stražnjeg podnog poklopca može se
podijeliti s prečkom.
Umetnite prečku u utore na bočnim
stranicama.
Oprez
Umetnite šipku u najzadnji utor
prilikom prijevoza teških predmeta
u prtljažnom prostoru. U
suprotnom, mogao bi se oštetiti
stražnji podni poklopac.

92SpremišteUšice za učvršćenje tereta
Ušice za učvršćenje tereta su
namijenjene za sprječavanje klizanja
predmeta, npr. korištenjem elastičnih
traka ili mreže za prtljagu.
Ušice za učvršćenje tereta dostupne
su samo ako je poklopac stražnjeg
spremišta u podu u donjem položaju
3 89.
Sustav rukovanja teretom FlexOrganizer je fleksibilni sustav za
podjelu prtljažnika.
Sustav se sastoji od:
● adaptera
● mrežnih džepova
● kuka
● servisna kutija
● komplet traka
Dijelovi se postavljaju u dvije vodilice
na obje bočne stranice korištenjem adaptera i kuka.
Ugradnja adaptera na vodilice
Preklopite ručku, umetnite adapter u
gornji i donji žlijeb vodilice i pomaknite ga u željeni položaj. Zakrenite ručku
gore za zaključavanje adaptera. Za
uklanjanje, zakrenite ručku dolje i
uklonite s vodilice.
Mreža za varijabilnu podjelu
Umetnite adaptere u traženi položaj
na vodilicama. Priljubite dvije
polovice šipki mreže.
Za ugradnju, malo zajedno gurnite
šipke i umetnite u odgovarajuće
otvore u adapterima.
Za uklanjanje, zajedno pritisnite šipke mreže i izvucite ih iz adaptera.

Spremište93Mrežni džep
Umetnite adaptere u traženi položaj
na vodilicama. Mrežni džep se može objesiti na adaptere.
Ugradnja kuka na vodilice
Najprije umetnite kuku u željeni
položaj u gornji žlijeb vodilice i zatim
pritisnite u donji žlijeb. Za uklanjanje
najprije izvucite iz gornjeg žlijeba.
Servisna kutija
Ugradite dvije kuke na gornju
vodilicu. Ugradite gornje nosače
kutije odozgo na kuke.

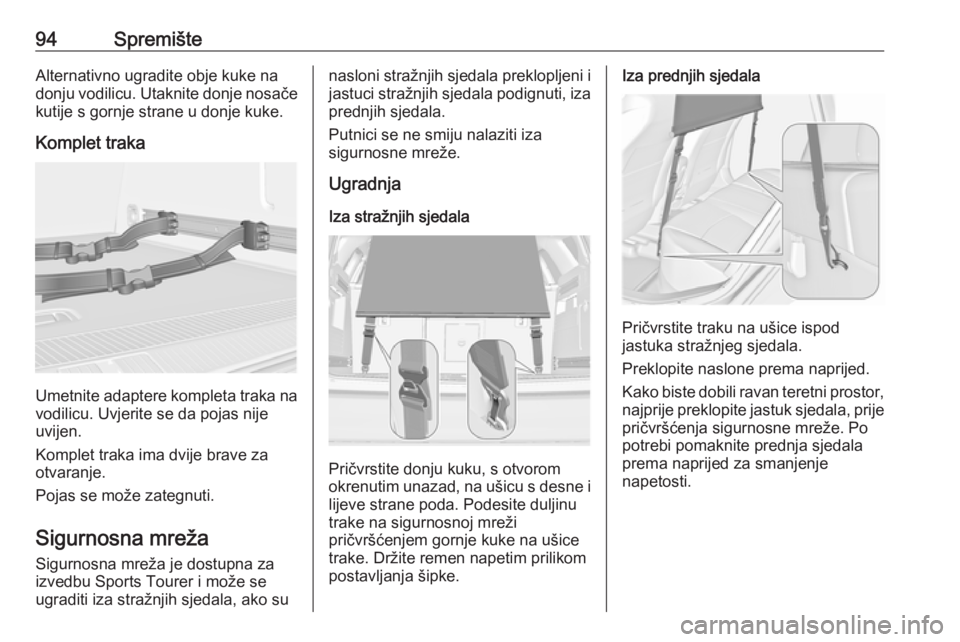

94SpremišteAlternativno ugradite obje kuke na
donju vodilicu. Utaknite donje nosače kutije s gornje strane u donje kuke.
Komplet traka
Umetnite adaptere kompleta traka na vodilicu. Uvjerite se da pojas nije
uvijen.
Komplet traka ima dvije brave za
otvaranje.
Pojas se može zategnuti.
Sigurnosna mreža
Sigurnosna mreža je dostupna za
izvedbu Sports Tourer i može se ugraditi iza stražnjih sjedala, ako su
nasloni stražnjih sjedala preklopljeni i jastuci stražnjih sjedala podignuti, iza
prednjih sjedala.
Putnici se ne smiju nalaziti iza
sigurnosne mreže.
Ugradnja
Iza stražnjih sjedala
Pričvrstite donju kuku, s otvorom
okrenutim unazad, na ušicu s desne i lijeve strane poda. Podesite duljinu
trake na sigurnosnoj mreži
pričvršćenjem gornje kuke na ušice
trake. Držite remen napetim prilikom
postavljanja šipke.
Iza prednjih sjedala
Pričvrstite traku na ušice ispod
jastuka stražnjeg sjedala.
Preklopite naslone prema naprijed. Kako biste dobili ravan teretni prostor, najprije preklopite jastuk sjedala, prije
pričvršćenja sigurnosne mreže. Po potrebi pomaknite prednja sjedala
prema naprijed za smanjenje
napetosti.

Spremište95Ugradnja šipke
Postoje dva utora za postavljanje u
okviru krova:zakačite i učvrstite šipku
mreže na jednoj strani, stisnite šipku
i zakačite i učvrstite na drugoj strani.
Teretni prostor 3 82.
Uklanjanje
Otkvačite štapove sigurnosne mreže od naslona u okviru krova. Otpojite
trake od ušica. Smotajte mrežu i
osigurajte s trakom.
Skinuta sigurnosna mreža može se
spremiti ispod stražnjeg podnog
poklopca 3 89.
Trokut upozorenja
Dvovolumen s 3 vrata,
dvovolumen s 5 vrata
Trokut upozorenja spremite u prostor iza trake na desnoj strani prtljažnika.
Sports Tourer
Preklopite trake. Trokut upozorenja
spremite u prostor iza traka na
unutrašnjosti vrata prtljažnika.

96SpremišteKombi limuzina s 4 vrata
Trokut upozorenja spremite u utor s
lijeve strane u prtljažnom prostoru.
Komplet za prvu pomoć
Dvovolumen s 5 vrata
Komplet za prvu pomoć spremite u
pretinac za spremanje iza trokuta
upozorenja.
Prije prve uporabe, utisnite unutarnju
oblogu na vrhu i na stranama
perforacije. Zatim otklopite oblogu
prema van, kako biste dobili pristup
pretincu za spremanje.
Dvovolumen s 3 vrata
Komplet za prvu pomoć spremite u
pretinac za spremanje iza trokuta
upozorenja.
Koristite utore za preklapanje
presvlake.
Ovisno o opremi, komplet za prvu pomoć može se spremiti u stražnjem
spremištu 3 87.

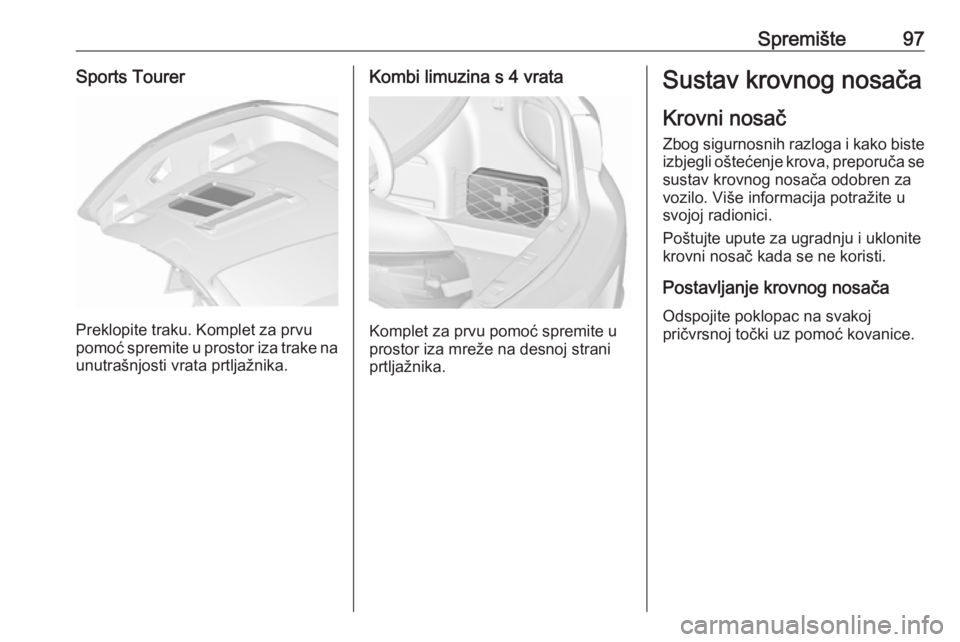

Spremište97Sports Tourer
Preklopite traku. Komplet za prvu
pomoć spremite u prostor iza trake na
unutrašnjosti vrata prtljažnika.
Kombi limuzina s 4 vrata
Komplet za prvu pomoć spremite u
prostor iza mreže na desnoj strani
prtljažnika.
Sustav krovnog nosača
Krovni nosač Zbog sigurnosnih razloga i kako biste
izbjegli oštećenje krova, preporuča se sustav krovnog nosača odobren zavozilo. Više informacija potražite u
svojoj radionici.
Poštujte upute za ugradnju i uklonite krovni nosač kada se ne koristi.
Postavljanje krovnog nosača Odspojite poklopac na svakoj
pričvrsnoj točki uz pomoć kovanice.

98SpremišteDvovolumen s 5 vrata, kombi limuzinas 4 vrata
Dvovolumen s 3 vrata
Sports Tourer s krovnim šipkama
Učvrstite krovni nosač u za to
predviđene rupe, kao što je prikazano
strelicama na slici.
Informacije o
opterećenju
● Teške predmete u prtljažniku treba postaviti iza naslona
sjedala. Uvjerite se da su nasloni sjedala dobro učvršćeni. Ako se
predmeti mogu slagati, teže
predmete treba staviti na dno.
● Predmete osigurajte elastičnim trakama zakačenima za ušice
3 92. Prekrivač podesiv po visini
zakačite u najniži položaj (1)
3 89.
