OPEL ASTRA J 2016 Priručnik za vlasnika (in Croatian)

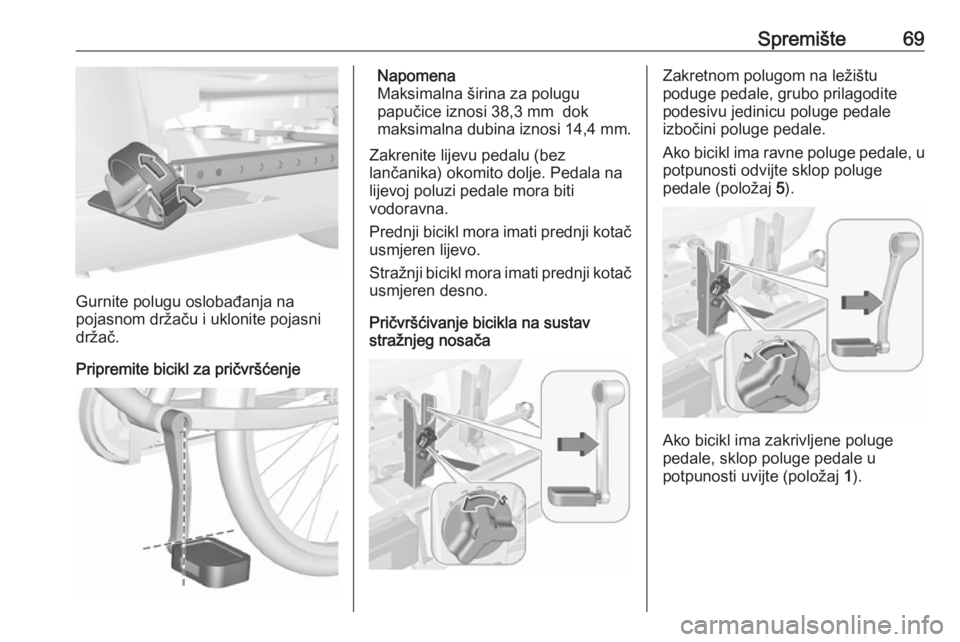

Spremište69
Gurnite polugu oslobađanja na
pojasnom držaču i uklonite pojasni
držač.
Pripremite bicikl za pričvršćenje
Napomena
Maksimalna širina za polugu papučice iznosi 38,3 mm dok
maksimalna dubina iznosi 14,4 mm.
Zakrenite lijevu pedalu (bez
lančanika) okomito dolje. Pedala na lijevoj poluzi pedale mora biti
vodoravna.
Prednji bicikl mora imati prednji kotač usmjeren lijevo.
Stražnji bicikl mora imati prednji kotač
usmjeren desno.
Pričvršćivanje bicikla na sustav
stražnjeg nosačaZakretnom polugom na ležištu
poduge pedale, grubo prilagodite
podesivu jedinicu poluge pedale izbočini poluge pedale.
Ako bicikl ima ravne poluge pedale, u potpunosti odvijte sklop poluge
pedale (položaj 5).
Ako bicikl ima zakrivljene poluge
pedale, sklop poluge pedale u
potpunosti uvijte (položaj 1).

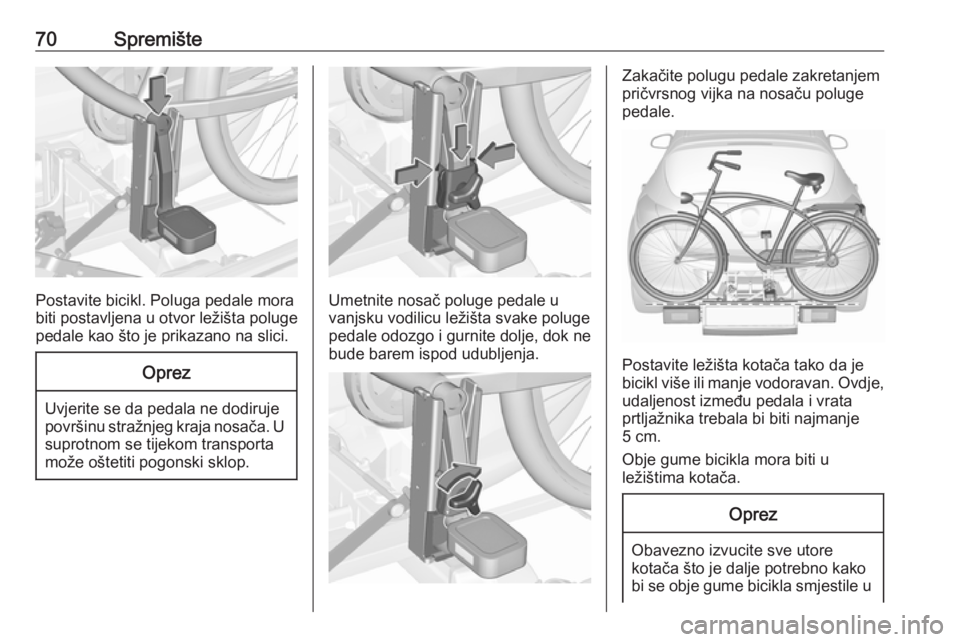

70Spremište
Postavite bicikl. Poluga pedale mora
biti postavljena u otvor ležišta poluge
pedale kao što je prikazano na slici.
Oprez
Uvjerite se da pedala ne dodiruje
površinu stražnjeg kraja nosača. U suprotnom se tijekom transporta
može oštetiti pogonski sklop.
Umetnite nosač poluge pedale u
vanjsku vodilicu ležišta svake poluge
pedale odozgo i gurnite dolje, dok ne
bude barem ispod udubljenja.
Zakačite polugu pedale zakretanjem
pričvrsnog vijka na nosaču poluge
pedale.
Postavite ležišta kotača tako da je
bicikl više ili manje vodoravan. Ovdje,
udaljenost između pedala i vrata
prtljažnika trebala bi biti najmanje
5 cm.
Obje gume bicikla mora biti u
ležištima kotača.
Oprez
Obavezno izvucite sve utore kotača što je dalje potrebno kako
bi se obje gume bicikla smjestile u

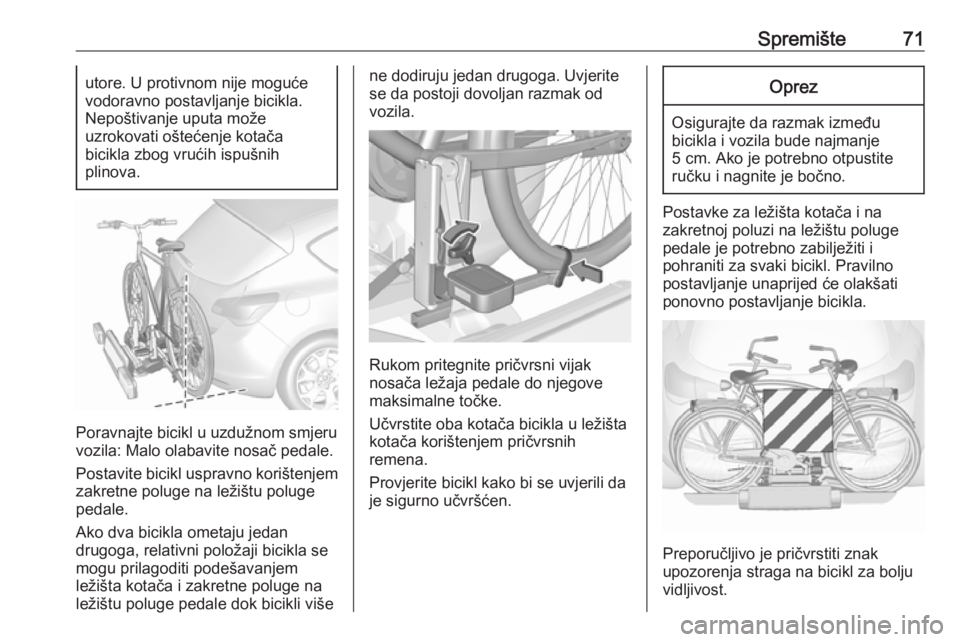

Spremište71utore. U protivnom nije moguće
vodoravno postavljanje bicikla.
Nepoštivanje uputa može
uzrokovati oštećenje kotača
bicikla zbog vrućih ispušnih
plinova.
Poravnajte bicikl u uzdužnom smjeru
vozila: Malo olabavite nosač pedale.
Postavite bicikl uspravno korištenjem
zakretne poluge na ležištu poluge
pedale.
Ako dva bicikla ometaju jedan
drugoga, relativni položaji bicikla se
mogu prilagoditi podešavanjem
ležišta kotača i zakretne poluge na
ležištu poluge pedale dok bicikli više
ne dodiruju jedan drugoga. Uvjerite
se da postoji dovoljan razmak od
vozila.
Rukom pritegnite pričvrsni vijak
nosača ležaja pedale do njegove maksimalne točke.
Učvrstite oba kotača bicikla u ležišta
kotača korištenjem pričvrsnih
remena.
Provjerite bicikl kako bi se uvjerili da
je sigurno učvršćen.
Oprez
Osigurajte da razmak između bicikla i vozila bude najmanje
5 cm. Ako je potrebno otpustite
ručku i nagnite je bočno.
Postavke za ležišta kotača i na
zakretnoj poluzi na ležištu poluge
pedale je potrebno zabilježiti i
pohraniti za svaki bicikl. Pravilno
postavljanje unaprijed će olakšati
ponovno postavljanje bicikla.
Preporučljivo je pričvrstiti znak
upozorenja straga na bicikl za bolju
vidljivost.

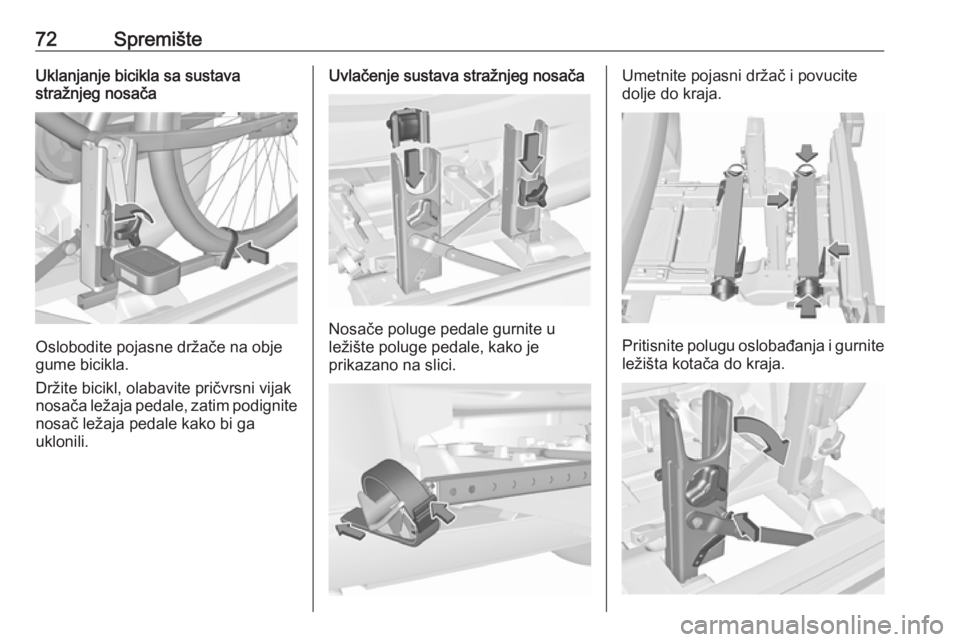

72SpremišteUklanjanje bicikla sa sustava
stražnjeg nosača
Oslobodite pojasne držače na obje
gume bicikla.
Držite bicikl, olabavite pričvrsni vijak
nosača ležaja pedale, zatim podignite nosač ležaja pedale kako bi ga
uklonili.
Uvlačenje sustava stražnjeg nosača
Nosače poluge pedale gurnite u
ležište poluge pedale, kako je
prikazano na slici.
Umetnite pojasni držač i povucite
dolje do kraja.
Pritisnite polugu oslobađanja i gurnite
ležišta kotača do kraja.

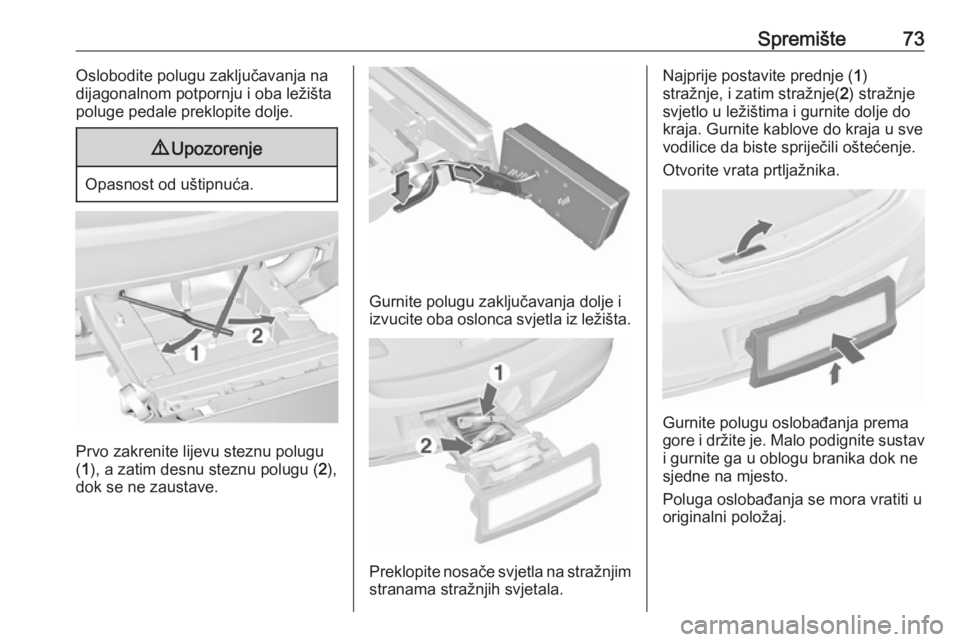

Spremište73Oslobodite polugu zaključavanja na
dijagonalnom potpornju i oba ležišta
poluge pedale preklopite dolje.9 Upozorenje
Opasnost od uštipnuća.
Prvo zakrenite lijevu steznu polugu
( 1 ), a zatim desnu steznu polugu ( 2),
dok se ne zaustave.
Gurnite polugu zaključavanja dolje i
izvucite oba oslonca svjetla iz ležišta.
Preklopite nosače svjetla na stražnjim
stranama stražnjih svjetala.
Najprije postavite prednje ( 1)
stražnje, i zatim stražnje( 2) stražnje
svjetlo u ležištima i gurnite dolje do
kraja. Gurnite kablove do kraja u sve
vodilice da biste spriječili oštećenje.
Otvorite vrata prtljažnika.
Gurnite polugu oslobađanja prema
gore i držite je. Malo podignite sustav i gurnite ga u oblogu branika dok ne
sjedne na mjesto.
Poluga oslobađanja se mora vratiti u
originalni položaj.

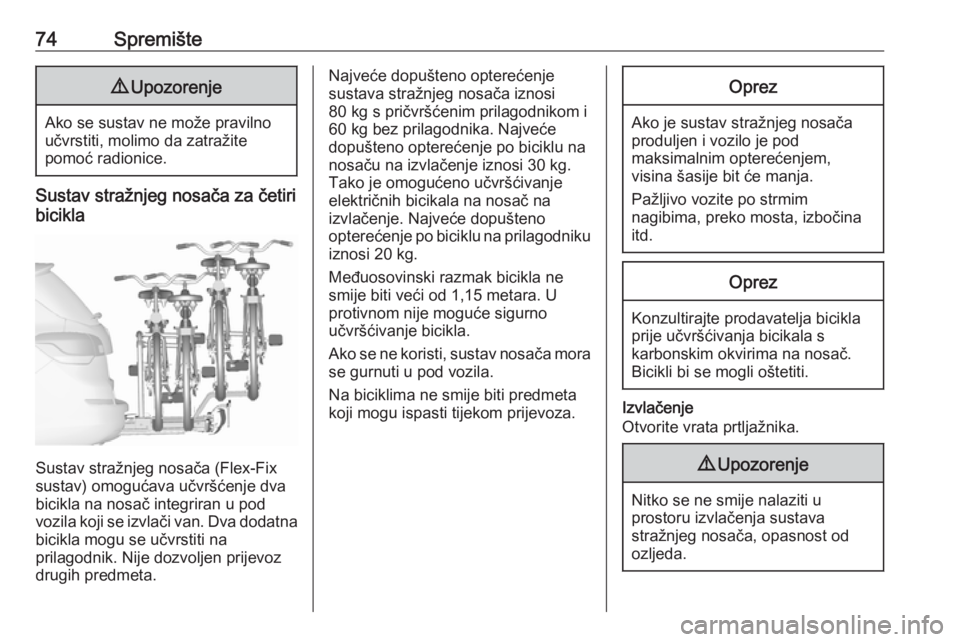

74Spremište9Upozorenje
Ako se sustav ne može pravilno
učvrstiti, molimo da zatražite
pomoć radionice.
Sustav stražnjeg nosača za četiri
bicikla
Sustav stražnjeg nosača (Flex-Fix
sustav) omogućava učvršćenje dva
bicikla na nosač integriran u pod
vozila koji se izvlači van. Dva dodatna
bicikla mogu se učvrstiti na
prilagodnik. Nije dozvoljen prijevoz drugih predmeta.
Najveće dopušteno opterećenje
sustava stražnjeg nosača iznosi
80 kg s pričvršćenim prilagodnikom i
60 kg bez prilagodnika. Najveće
dopušteno opterećenje po biciklu na
nosaču na izvlačenje iznosi 30 kg.
Tako je omogućeno učvršćivanje
električnih bicikala na nosač na
izvlačenje. Najveće dopušteno
opterećenje po biciklu na prilagodniku iznosi 20 kg.
Međuosovinski razmak bicikla ne
smije biti veći od 1,15 metara. U
protivnom nije moguće sigurno
učvršćivanje bicikla.
Ako se ne koristi, sustav nosača mora se gurnuti u pod vozila.
Na biciklima ne smije biti predmeta
koji mogu ispasti tijekom prijevoza.Oprez
Ako je sustav stražnjeg nosača
produljen i vozilo je pod
maksimalnim opterećenjem,
visina šasije bit će manja.
Pažljivo vozite po strmim
nagibima, preko mosta, izbočina
itd.
Oprez
Konzultirajte prodavatelja bicikla
prije učvršćivanja bicikala s
karbonskim okvirima na nosač.
Bicikli bi se mogli oštetiti.
Izvlačenje
Otvorite vrata prtljažnika.
9 Upozorenje
Nitko se ne smije nalaziti u
prostoru izvlačenja sustava
stražnjeg nosača, opasnost od
ozljeda.

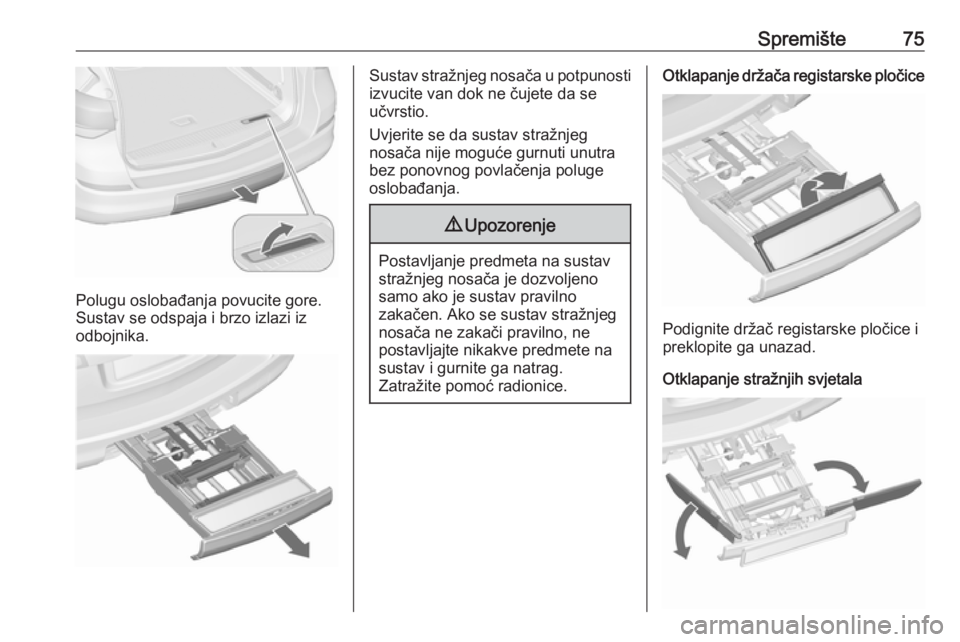

Spremište75
Polugu oslobađanja povucite gore.
Sustav se odspaja i brzo izlazi iz odbojnika.
Sustav stražnjeg nosača u potpunosti izvucite van dok ne čujete da se
učvrstio.
Uvjerite se da sustav stražnjeg
nosača nije moguće gurnuti unutra
bez ponovnog povlačenja poluge
oslobađanja.9 Upozorenje
Postavljanje predmeta na sustav
stražnjeg nosača je dozvoljeno
samo ako je sustav pravilno
zakačen. Ako se sustav stražnjeg
nosača ne zakači pravilno, ne
postavljajte nikakve predmete na
sustav i gurnite ga natrag.
Zatražite pomoć radionice.
Otklapanje držača registarske pločice
Podignite držač registarske pločice i
preklopite ga unazad.
Otklapanje stražnjih svjetala

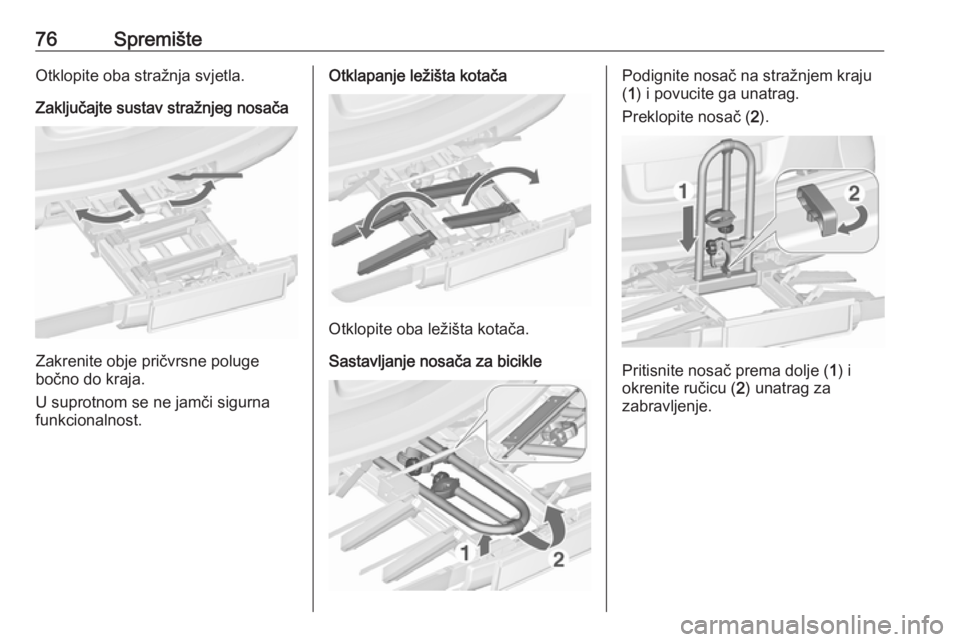

76SpremišteOtklopite oba stražnja svjetla.
Zaključajte sustav stražnjeg nosača
Zakrenite obje pričvrsne poluge
bočno do kraja.
U suprotnom se ne jamči sigurna funkcionalnost.
Otklapanje ležišta kotača
Otklopite oba ležišta kotača.
Sastavljanje nosača za bicikle
Podignite nosač na stražnjem kraju
( 1 ) i povucite ga unatrag.
Preklopite nosač ( 2).
Pritisnite nosač prema dolje ( 1) i
okrenite ručicu ( 2) unatrag za
zabravljenje.

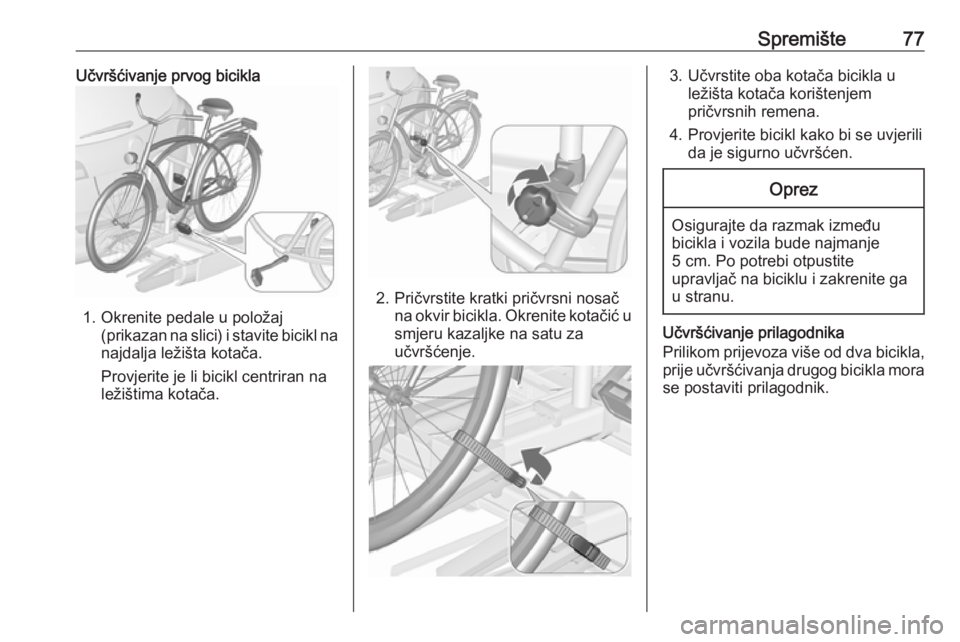

Spremište77Učvršćivanje prvog bicikla
1. Okrenite pedale u položaj(prikazan na slici) i stavite bicikl nanajdalja ležišta kotača.
Provjerite je li bicikl centriran na
ležištima kotača.
2. Pričvrstite kratki pričvrsni nosač na okvir bicikla. Okrenite kotačić u
smjeru kazaljke na satu za
učvršćenje.
3. Učvrstite oba kotača bicikla u ležišta kotača korištenjem
pričvrsnih remena.
4. Provjerite bicikl kako bi se uvjerili da je sigurno učvršćen.Oprez
Osigurajte da razmak izmeđubicikla i vozila bude najmanje
5 cm. Po potrebi otpustite
upravljač na biciklu i zakrenite ga
u stranu.
Učvršćivanje prilagodnika
Prilikom prijevoza više od dva bicikla,
prije učvršćivanja drugog bicikla mora se postaviti prilagodnik.

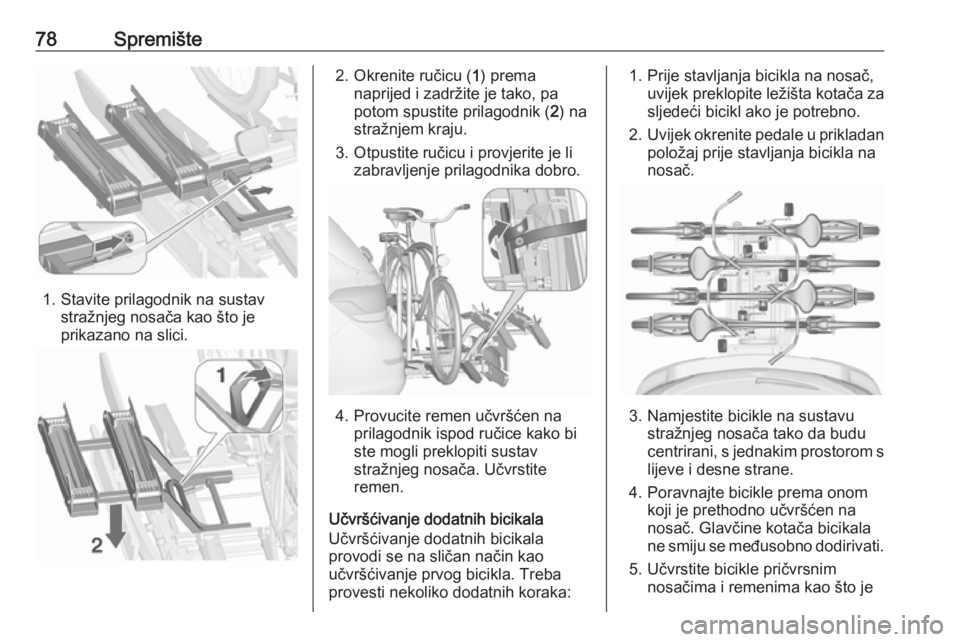

78Spremište
1. Stavite prilagodnik na sustavstražnjeg nosača kao što je
prikazano na slici.
2. Okrenite ručicu ( 1) prema
naprijed i zadržite je tako, pa
potom spustite prilagodnik ( 2) na
stražnjem kraju.
3. Otpustite ručicu i provjerite je li zabravljenje prilagodnika dobro.
4. Provucite remen učvršćen naprilagodnik ispod ručice kako bi
ste mogli preklopiti sustav
stražnjeg nosača. Učvrstite
remen.
Učvršćivanje dodatnih bicikala
Učvršćivanje dodatnih bicikala
provodi se na sličan način kao
učvršćivanje prvog bicikla. Treba
provesti nekoliko dodatnih koraka:
1. Prije stavljanja bicikla na nosač, uvijek preklopite ležišta kotača zasljedeći bicikl ako je potrebno.
2. Uvijek okrenite pedale u prikladan
položaj prije stavljanja bicikla na
nosač.
3. Namjestite bicikle na sustavu stražnjeg nosača tako da budu
centrirani, s jednakim prostorom s
lijeve i desne strane.
4. Poravnajte bicikle prema onom koji je prethodno učvršćen na
nosač. Glavčine kotača bicikala
ne smiju se međusobno dodirivati.
5. Učvrstite bicikle pričvrsnim nosačima i remenima kao što je
