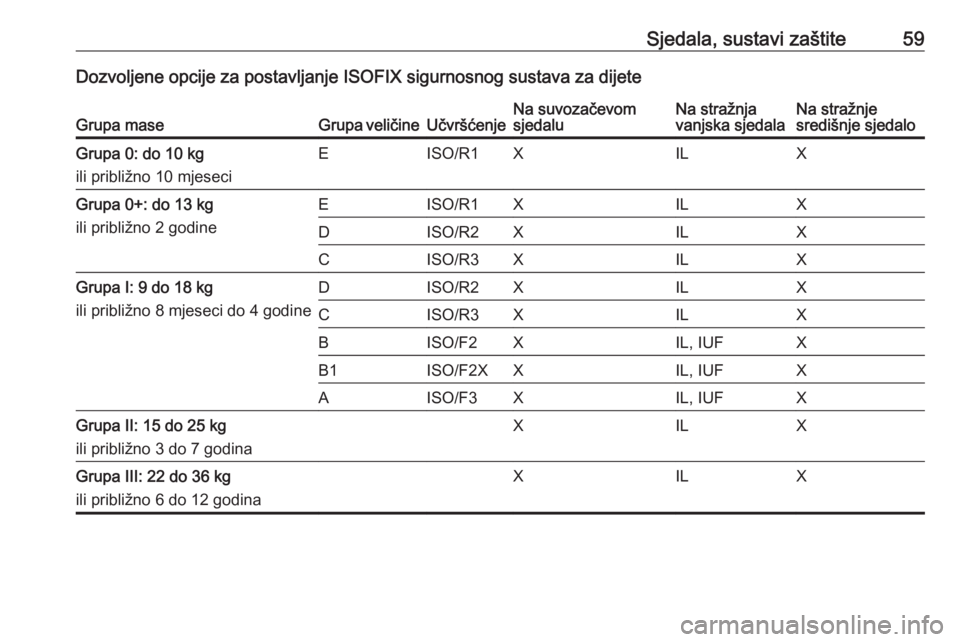

Sjedala, sustavi zaštite59Dozvoljene opcije za postavljanje ISOFIX sigurnosnog sustava za dijeteGrupa maseGrupa veličineUčvršćenjeNa suvozačevom
sjedaluNa stražnja
vanjska sjedalaNa stražnje
središnje sjedaloGrupa 0: do 10 kg
ili približno 10 mjeseciEISO/R1XILXGrupa 0+: do 13 kg
ili približno 2 godineEISO/R1XILXDISO/R2XILXCISO/R3XILXGrupa I: 9 do 18 kg
ili približno 8 mjeseci do 4 godineDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGrupa II: 15 do 25 kg
ili približno 3 do 7 godinaXILXGrupa III: 22 do 36 kg
ili približno 6 do 12 godinaXILX

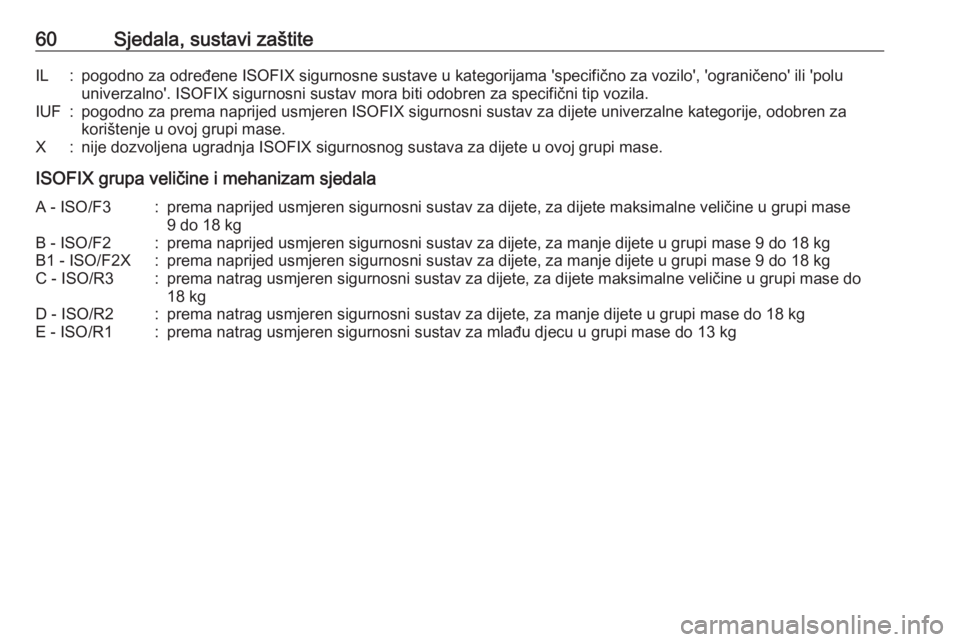

60Sjedala, sustavi zaštiteIL:pogodno za određene ISOFIX sigurnosne sustave u kategorijama 'specifično za vozilo', 'ograničeno' ili 'poluuniverzalno'. ISOFIX sigurnosni sustav mora biti odobren za specifični tip vozila.IUF:pogodno za prema naprijed usmjeren ISOFIX sigurnosni sustav za dijete univerzalne kategorije, odobren za
korištenje u ovoj grupi mase.X:nije dozvoljena ugradnja ISOFIX sigurnosnog sustava za dijete u ovoj grupi mase.
ISOFIX grupa veličine i mehanizam sjedala
A - ISO/F3:prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase 9 do 18 kgB - ISO/F2:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgB1 - ISO/F2X:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgC - ISO/R3:prema natrag usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do
18 kgD - ISO/R2:prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kgE - ISO/R1:prema natrag usmjeren sigurnosni sustav za mlađu djecu u grupi mase do 13 kg

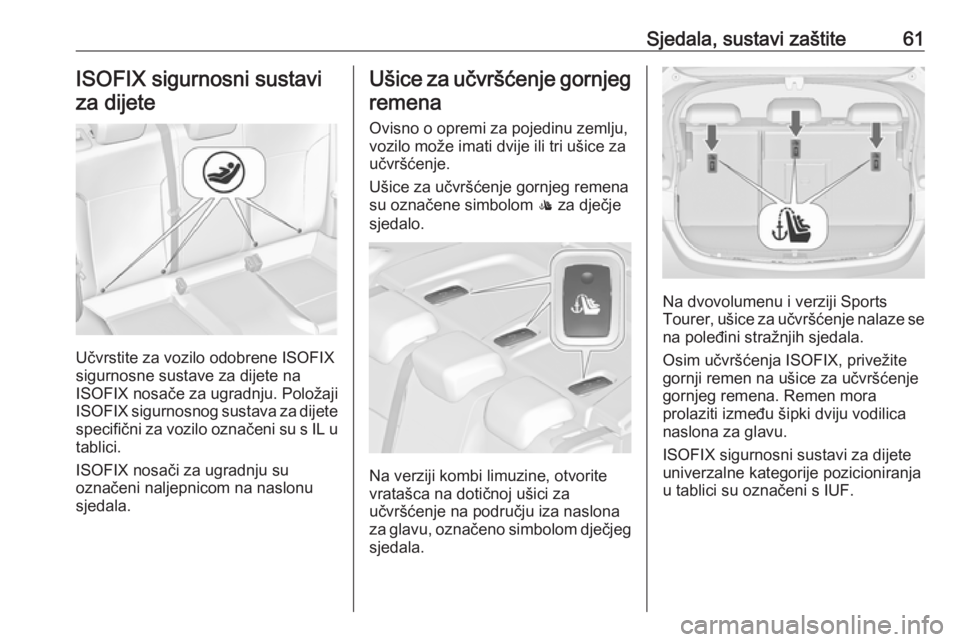

Sjedala, sustavi zaštite61ISOFIX sigurnosni sustaviza dijete
Učvrstite za vozilo odobrene ISOFIX
sigurnosne sustave za dijete na
ISOFIX nosače za ugradnju. Položaji
ISOFIX sigurnosnog sustava za dijete
specifični za vozilo označeni su s IL u tablici.
ISOFIX nosači za ugradnju su
označeni naljepnicom na naslonu
sjedala.
Ušice za učvršćenje gornjeg
remena
Ovisno o opremi za pojedinu zemlju,
vozilo može imati dvije ili tri ušice za
učvršćenje.
Ušice za učvršćenje gornjeg remena su označene simbolom : za dječje
sjedalo.
Na verziji kombi limuzine, otvorite
vratašca na dotičnoj ušici za
učvršćenje na području iza naslona
za glavu, označeno simbolom dječjeg sjedala.
Na dvovolumenu i verziji Sports
Tourer, ušice za učvršćenje nalaze se
na poleđini stražnjih sjedala.
Osim učvršćenja ISOFIX, privežite gornji remen na ušice za učvršćenje
gornjeg remena. Remen mora
prolaziti između šipki dviju vodilica
naslona za glavu.
ISOFIX sigurnosni sustavi za dijete
univerzalne kategorije pozicioniranja
u tablici su označeni s IUF.

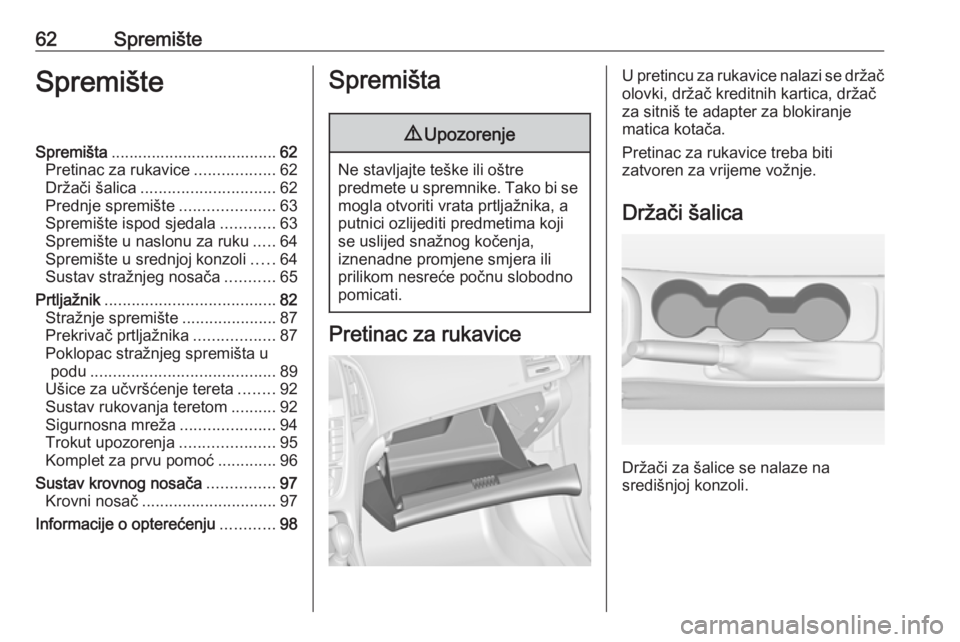

62SpremišteSpremišteSpremišta..................................... 62
Pretinac za rukavice ..................62
Držači šalica .............................. 62
Prednje spremište .....................63
Spremište ispod sjedala ............63
Spremište u naslonu za ruku .....64
Spremište u srednjoj konzoli .....64
Sustav stražnjeg nosača ...........65
Prtljažnik ...................................... 82
Stražnje spremište .....................87
Prekrivač prtljažnika ..................87
Poklopac stražnjeg spremišta u podu ......................................... 89
Ušice za učvršćenje tereta ........92
Sustav rukovanja teretom ..........92
Sigurnosna mreža .....................94
Trokut upozorenja .....................95
Komplet za prvu pomoć .............96
Sustav krovnog nosača ...............97
Krovni nosač .............................. 97
Informacije o opterećenju ............98Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Pretinac za rukavice
U pretincu za rukavice nalazi se držač olovki, držač kreditnih kartica, držač
za sitniš te adapter za blokiranje
matica kotača.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Držači šalica
Držači za šalice se nalaze na
središnjoj konzoli.

Spremište63
Ovisno o izvedbi, držači šalica se
nalaze ispod poklopca na središnjoj
konzoli. Poklopac povucite natrag.
Boce se mogu spremiti nakon
preklapanja središnje police 3 64.
Dodatni držači šalice se nalaze u
stražnjem naslonu za ruku. Naslon za ruku preklopite dolje.
Prednje spremište
Spremište se nalazi pored kola
upravljača.
Spremište ispod sjedala
Pritisnite gumb u utoru i izvucite
pretinac. Maksimalno opterećenje:
3 kg. Za zatvaranje, gurnite i učvrstite.
Na verziji sa sustavom stražnjeg
nosača 3 65, komplet za popravak
gumen nalazi se u ladici.
Kit za popravak gume 3 274.

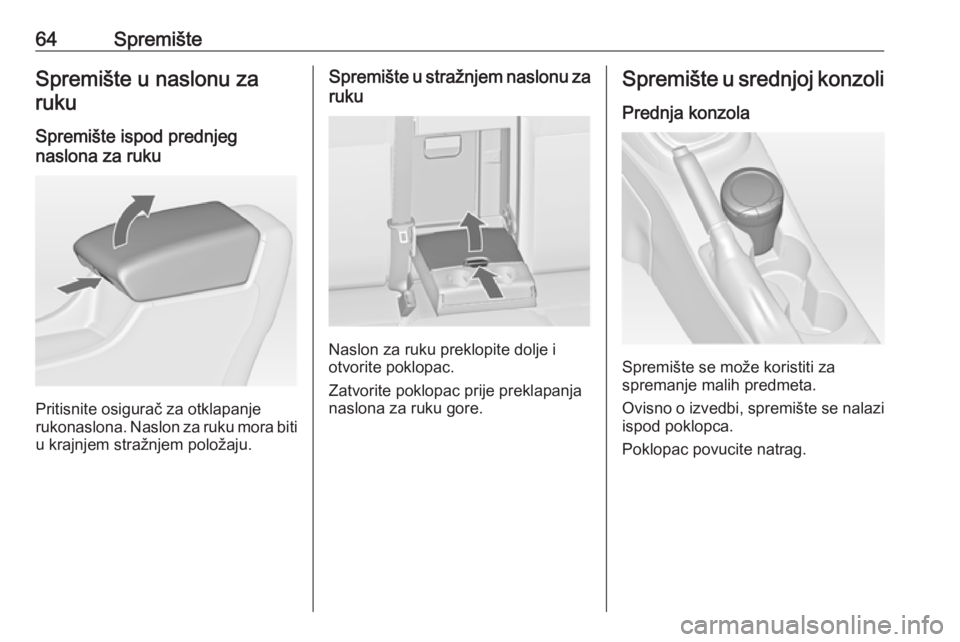

64SpremišteSpremište u naslonu zaruku
Spremište ispod prednjeg
naslona za ruku
Pritisnite osigurač za otklapanje
rukonaslona. Naslon za ruku mora biti
u krajnjem stražnjem položaju.
Spremište u stražnjem naslonu za
ruku
Naslon za ruku preklopite dolje i
otvorite poklopac.
Zatvorite poklopac prije preklapanja
naslona za ruku gore.
Spremište u srednjoj konzoli
Prednja konzola
Spremište se može koristiti za
spremanje malih predmeta.
Ovisno o izvedbi, spremište se nalazi ispod poklopca.
Poklopac povucite natrag.

Spremište65

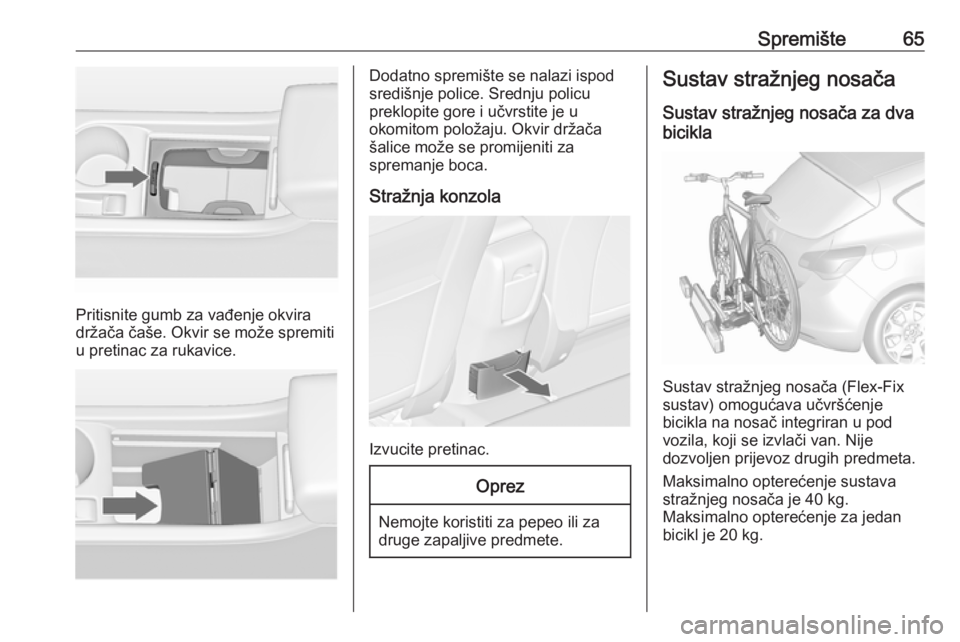

Pritisnite gumb za vađenje okvira
držača čaše. Okvir se može spremiti u pretinac za rukavice.
Dodatno spremište se nalazi ispod
središnje police. Srednju policu
preklopite gore i učvrstite je u
okomitom položaju. Okvir držača
šalice može se promijeniti za
spremanje boca.
Stražnja konzola
Izvucite pretinac.
Oprez
Nemojte koristiti za pepeo ili za
druge zapaljive predmete.
Sustav stražnjeg nosača
Sustav stražnjeg nosača za dva
bicikla
Sustav stražnjeg nosača (Flex-Fix
sustav) omogućava učvršćenje
bicikla na nosač integriran u pod
vozila, koji se izvlači van. Nije
dozvoljen prijevoz drugih predmeta.
Maksimalno opterećenje sustava
stražnjeg nosača je 40 kg.
Maksimalno opterećenje za jedan
bicikl je 20 kg.

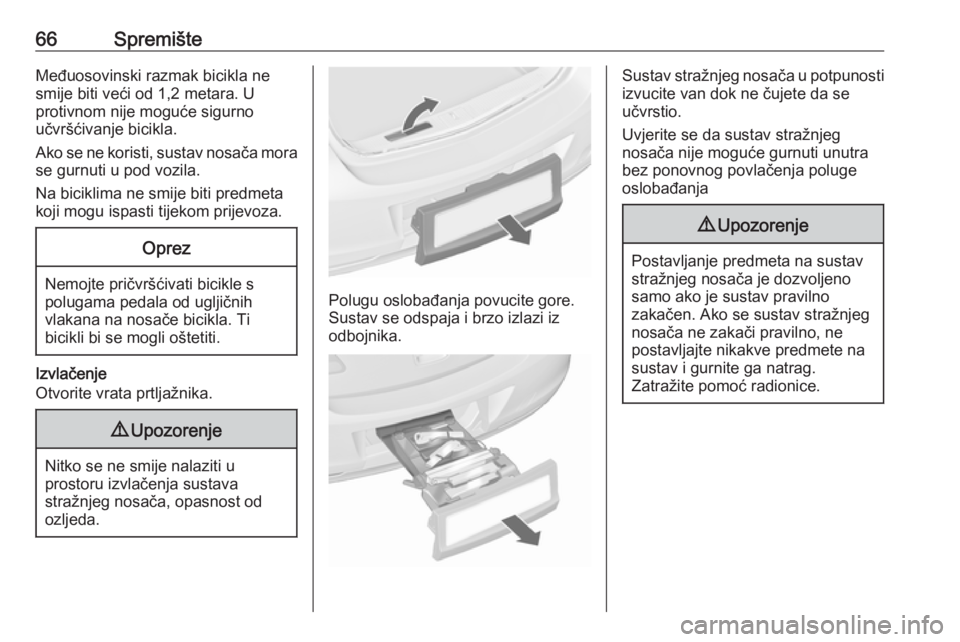

66SpremišteMeđuosovinski razmak bicikla ne
smije biti veći od 1,2 metara. U
protivnom nije moguće sigurno
učvršćivanje bicikla.
Ako se ne koristi, sustav nosača mora se gurnuti u pod vozila.
Na biciklima ne smije biti predmeta
koji mogu ispasti tijekom prijevoza.Oprez
Nemojte pričvršćivati bicikle s
polugama pedala od ugljičnih
vlakana na nosače bicikla. Ti
bicikli bi se mogli oštetiti.
Izvlačenje
Otvorite vrata prtljažnika.
9 Upozorenje
Nitko se ne smije nalaziti u
prostoru izvlačenja sustava
stražnjeg nosača, opasnost od
ozljeda.
Polugu oslobađanja povucite gore.
Sustav se odspaja i brzo izlazi iz odbojnika.
Sustav stražnjeg nosača u potpunosti izvucite van dok ne čujete da se
učvrstio.
Uvjerite se da sustav stražnjeg
nosača nije moguće gurnuti unutra
bez ponovnog povlačenja poluge
oslobađanja9 Upozorenje
Postavljanje predmeta na sustav
stražnjeg nosača je dozvoljeno
samo ako je sustav pravilno
zakačen. Ako se sustav stražnjeg
nosača ne zakači pravilno, ne
postavljajte nikakve predmete na
sustav i gurnite ga natrag.
Zatražite pomoć radionice.

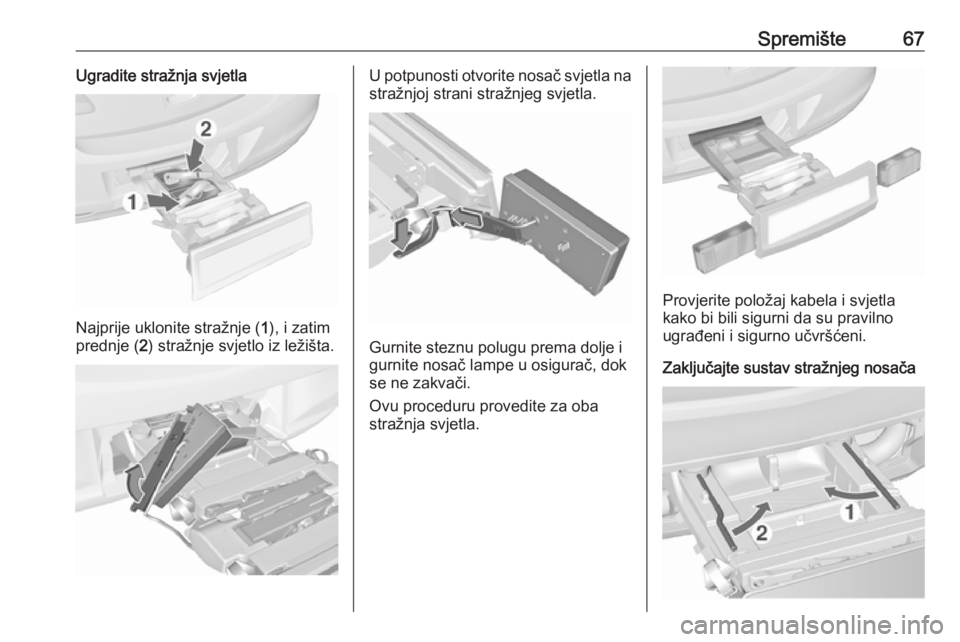

Spremište67Ugradite stražnja svjetla
Najprije uklonite stražnje (1), i zatim
prednje ( 2) stražnje svjetlo iz ležišta.
U potpunosti otvorite nosač svjetla na
stražnjoj strani stražnjeg svjetla.
Gurnite steznu polugu prema dolje i
gurnite nosač lampe u osigurač, dok
se ne zakvači.
Ovu proceduru provedite za oba
stražnja svjetla.
Provjerite položaj kabela i svjetla
kako bi bili sigurni da su pravilno
ugrađeni i sigurno učvršćeni.
Zaključajte sustav stražnjeg nosača

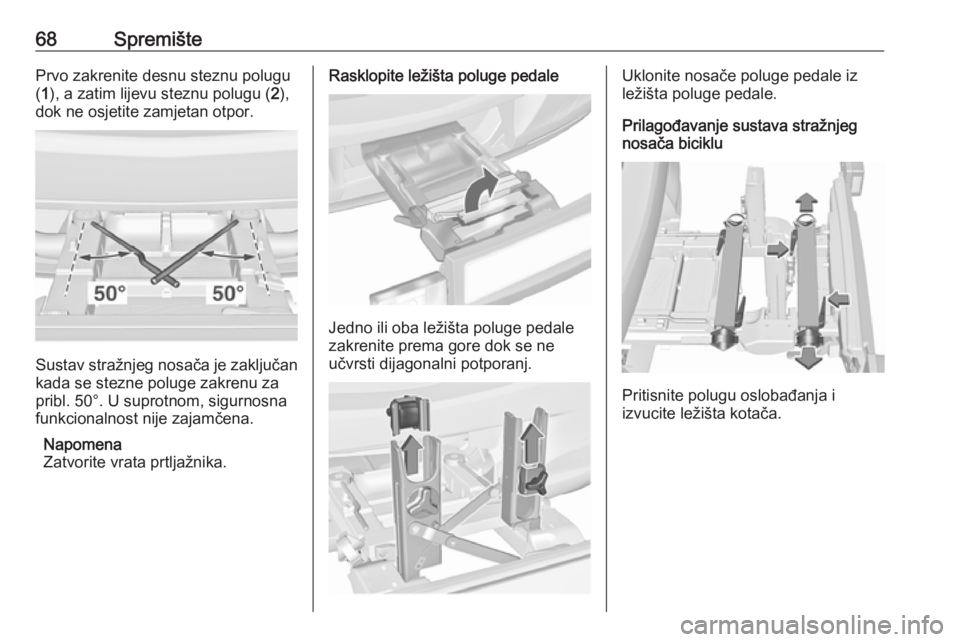

68SpremištePrvo zakrenite desnu steznu polugu
( 1 ), a zatim lijevu steznu polugu ( 2),
dok ne osjetite zamjetan otpor.
Sustav stražnjeg nosača je zaključan
kada se stezne poluge zakrenu za
pribl. 50°. U suprotnom, sigurnosna
funkcionalnost nije zajamčena.
Napomena
Zatvorite vrata prtljažnika.
Rasklopite ležišta poluge pedale
Jedno ili oba ležišta poluge pedale
zakrenite prema gore dok se ne
učvrsti dijagonalni potporanj.
Uklonite nosače poluge pedale iz
ležišta poluge pedale.
Prilagođavanje sustava stražnjeg
nosača biciklu
Pritisnite polugu oslobađanja i
izvucite ležišta kotača.
