Péče o vozidlo259Elektrická soustava
Pojistky Údaje na náhradní pojistce se musejí
shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí tři pojistkové
skříňky:
● vpředu vlevo v motorovém prostoru
● u vozidla s řízením vlevo - v interiéru, za úložnou
schránkou, nebo, u vozidla
s řízením vpravo, za schránkou na rukavice
● za krytem na levé straně zavazadlového prostoru
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Spálenou pojistku poznáte podle
přetaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.
Pinzeta na pojistky
Pinzeta na pojistky se může nacházet
v pojistkové skříňce v motorovém
prostoru.Pinzetu na pojistky nasaďte podle
typu pojistky se shora nebo ze strany a pojistku vytáhněte.

260Péče o vozidloPojistková skříňkav motorovém prostoru
Pojistková skříňka se nachází vpředu
vlevo v motorovém prostoru.
Vyklesněte kryt a složte jej nadoraz
nahoru. Sundejte kryt svisle nahoru.
Č.Obvod1Modul řízení motoru2Lambda sonda3Vstřikování paliva/systém zapa‐
lování4Vstřikování paliva/systém zapa‐
lování5–6Vyhřívání zrcátek/systém alarmu7Ovládání ventilátoru/řídicí
jednotka motoru/řídicí modul
převodovky8Lambda sonda/chlazení motoru9Snímač zadního okna10Snímač akumulátoru vozidla11Odjištění zavazadlového pros‐
toru12Adaptivní přední osvětlení/auto‐
matické ovládání světel13ABS

Péče o vozidlo261Č.Obvod14Stěrač zadního skla15Modul řízení motoru16Startér17Modul řízení převodovky18Vyhřívání zadního skla19Přední elektricky ovládaná okna20Zadní elektricky ovládaná okna21Zadní elektrické centrum22Levé dálkové světlo (halogení)23Systém ostřikovačů světlometů24Pravé potkávací světlo (Xenon)25Levé potkávací světlo (Xenon)26Přední světla do mlhy27Ohřívání nafty28Systém Start/Stop29Elektrická parkovací brzda30ABSČ.Obvod31Adaptivní tempomat32Airbag33Adaptivní přední osvětlení/auto‐
matické ovládání světel34Recirkulace výfukových plynů35Vnější zrcátko/dešťový snímač36Klimatizace37Elektromagnet odvětrávání
nádoby38Vakuová pumpa39Centrální řídicí modul40Systém ostřikovače čelního skla/
ostřikovač zadního okna41Pravé dálkové světlo (halogení)42Ventilátor chladiče43Stěrač čelního skla44Stěrač čelního skla45Ventilátor chladičeČ.Obvod46–47Houkačka48Ventilátor chladiče49Palivové čerpadlo50Naklápění světlometů/adaptivní
přední osvětlení51Uzávěr vzduchu52Nezávislé topení/vznětový motor53Řídicí modul převodovky/řídicí
jednotka motoru54Vývěva/sdružený přístroj přístro‐
jové desky/topení a ventilace/
systém klimatizace
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, dokud se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.

262Péče o vozidloPojistková skříňkav přístrojové desce
U vozidel s levostranným řízením je
pojistková skříňka za odkládací
schránkou v palubní desce.
Otevřete schránku a zatlačením
doleva ji odjistěte. Sklopte schránku
dolu a vyjměte ji.
U vozidel s pravostranným řízením je
pojistková skříňka umístěna za
krytem v odkládací schránce
spolujezdce. Otevřete odkládací schránku spolujezdce, poté otevřetekryt a sklopte ho dolu.
Č.Obvod1Displeje2Vnější osvětlení/řídicí modul
karosérie3Vnější osvětlení/řídicí modul
karosérie4Informační systém5Informační systém/přístroj6Napájecí zásuvka/zapalovač
cigaret7Napájecí zásuvka

Péče o vozidlo263Č.Obvod8Levé tlumené světlo/řídicí modul
karosérie9Pravé tlumené světlo/řídicí
modul karosérie/modul airbagů10Zámky dveří/řídicí modul karo‐
série11Ventilátor interiéru12–13–14Diagnostický konektor15Airbag16Napájecí zásuvka17Klimatizace18Logistika19Modul řízení karoserie20Modul řízení karoserie21Sdružený přístroj přístrojové
desky/systém alarmu22Snímač zapalováníČ.Obvod23Modul řízení karoserie24Modul řízení karoserie25–26Napájecí zásuvka v zavazad‐
lovém prostoru (pokud se
nejedná o pojistkovou skříňku
zavazadlového prostoru) (pouze
Sports tourer)
Pojistková skříňka
v zavazadlovém prostoru
3dveřový a 5dveřový hatchback
Pojistková skříňka je na levé straně za krytem v bočním obložení
zavazadlového prostoru.Sejměte kryt.
Sports tourerPojistková skříňka je na levé straně
za krytem v bočním obložení
zavazadlového prostoru.

264Péče o vozidlo
Sklopte clonu dolů a odmontujte ji.
Sejměte kryt.
Přiřazení pojistekČ.Obvod1–2Zásuvka tažného zařízení3Parkovací asistent4–5–6–7Elektricky nastavitelné sedadlo8–9–10–11Modul pro přívěs / zásuvka pro
přívěs12Modul tažného zařízení13Zásuvka tažného zařízení14Zadní sedadlo/elektrické sklá‐
pění15–

Péče o vozidlo265Č.Obvod16Vnitřní zpětné zrcátko/zadní
kamera17Napájecí zásuvka18–19Vyhřívání volantu20Střešní okno21Vyhřívání předních sedadel22–23–24–25–26Deaktivovaný logistický režim27–28–29–30–Č.Obvod31Zesilovač/subwoofer32Aktivní systém tlumení/varování
o opuštění jízdního pruhu
Během montáže zatlačte na doraz
clonu do gumových pouzder.
Nářadí vozidla
Nářadí Vozidla se soupravou na opravu
pneumatik
Některé nářadí a tažné oko se
nacházejí společně se soupravou na
opravu pneumatik v sadě nářadí
v zavazadlovém prostoru pod krytem
úložného prostoru pod podlahou.3dveřový a 5dveřový hatchback

266Péče o vozidloSports Tourer a 4dveřový notchback
Ve verzi se zadním nosným
systémem 3 63 se souprava na
opravu pneumatik, šroubovák a tažné oko nacházejí v zásuvce pod
sedadlem předního spolujezdce
3 61.
Vozidla s rezervním kolemVarianta 1a: 3dveřový/5dveřový
hatchback s pevným klíčem na kola
Zvedák, nářadí a popruh k zajištění
poškozeného kola jsou uloženy
v sadě nářadí pod rezervním kolem v zavazadlovém prostoru. Klíč na
kola a tažné oko se nacházejí v sáčku
na nářadí umístěném v prohlubni pro
rezervní kolo blízko sady nářadí.
Rezervní kolo 3 281.
Varianta 1b: 3dveřový/5dveřový
hatchback se skládacím klíčem na
kola
Stejný obsah jako u varianty 1a, ale
se skládacím klíčem na kola místo
pevného klíče na kola, který je uložen v sáčku na nářadí.

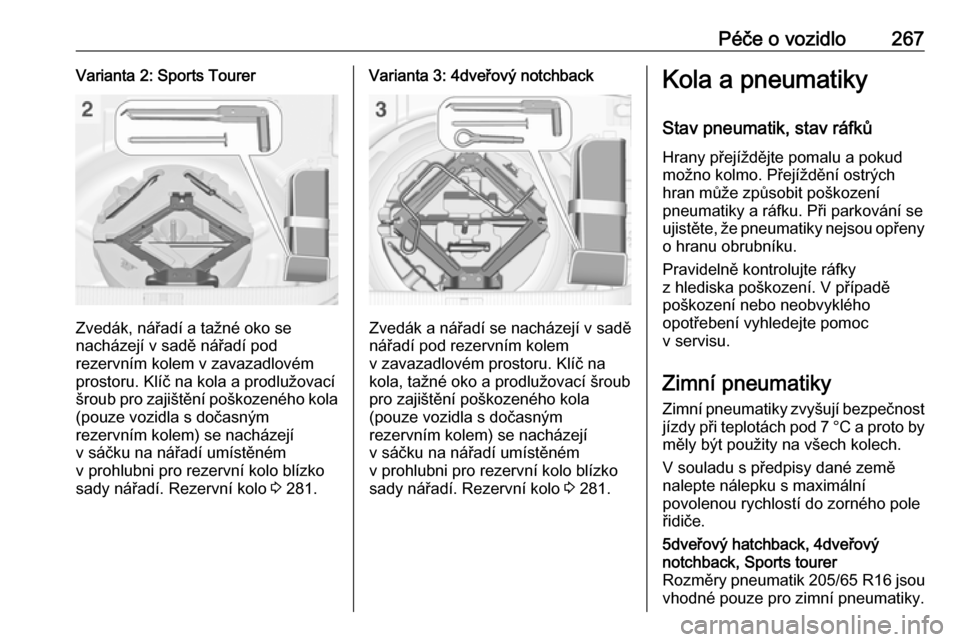

Péče o vozidlo267Varianta 2: Sports Tourer
Zvedák, nářadí a tažné oko se
nacházejí v sadě nářadí pod
rezervním kolem v zavazadlovém prostoru. Klíč na kola a prodlužovací
šroub pro zajištění poškozeného kola
(pouze vozidla s dočasným
rezervním kolem) se nacházejí
v sáčku na nářadí umístěném
v prohlubni pro rezervní kolo blízko
sady nářadí. Rezervní kolo 3 281.
Varianta 3: 4dveřový notchback
Zvedák a nářadí se nacházejí v sadě
nářadí pod rezervním kolem
v zavazadlovém prostoru. Klíč na
kola, tažné oko a prodlužovací šroub
pro zajištění poškozeného kola
(pouze vozidla s dočasným
rezervním kolem) se nacházejí
v sáčku na nářadí umístěném
v prohlubni pro rezervní kolo blízko
sady nářadí. Rezervní kolo 3 281.
Kola a pneumatiky
Stav pneumatik, stav ráfků Hrany přejíždějte pomalu a pokud
možno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování se
ujistěte, že pneumatiky nejsou opřeny
o hranu obrubníku.
Pravidelně kontrolujte ráfky
z hlediska poškození. V případě
poškození nebo neobvyklého
opotřebení vyhledejte pomoc
v servisu.
Zimní pneumatiky
Zimní pneumatiky zvyšují bezpečnost jízdy při teplotách pod 7 °C a proto by
měly být použity na všech kolech.
V souladu s předpisy dané země
nalepte nálepku s maximální
povolenou rychlostí do zorného pole
řidiče.5dveřový hatchback, 4dveřový
notchback, Sports tourer
Rozměry pneumatik 205/65 R16 jsou
vhodné pouze pro zimní pneumatiky.

268Péče o vozidloVšechny motory kromě A14XER,
B14XER, B14NEL, B14NET,
B14NET LPG, B16XER:
Rozměry pneumatik 215/50 R17 jsou
vhodné pouze pro zimní pneumatiky.
Značení pneumatik Např. 215/60 R 16 95 H215:šířka pneumatiky, mm60:průřezový poměr (výška
pneumatiky vůči šířce), %R:typ pneumatiky: RadiálníRF:typ: RunFlat16:průměr ráfku, palce95:index zatížení, např. 95
odpovídá zatížení 690 kgH:písmeno rychlostního kódu
Písmeno rychlostního kódu:
Q:až 160 km/hS:až 180 km/hT:až 190 km/hH:až 210 km/hV:až 240 km/hW:až 270 km/hSměrové pneumatiky
Směrové pneumatiky musíte nasadit
tak, aby se otáčely ve směru jízdy.
Směr otáčení je vyznačen symbolem
(např. šipkou) na boku pneumatiky.
Tlak vzduchuv pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena nejméně
každých 14 dní a před každou
dlouhou cestou. Nezapomeňte na
rezervní kolo. Toto také platí pro
vozidla se systémem sledováním
tlaku vzduchu v pneumatikách.
Odšroubujte čepičku ventilku.
Tlak vzduchu v pneumatikách
3 315.

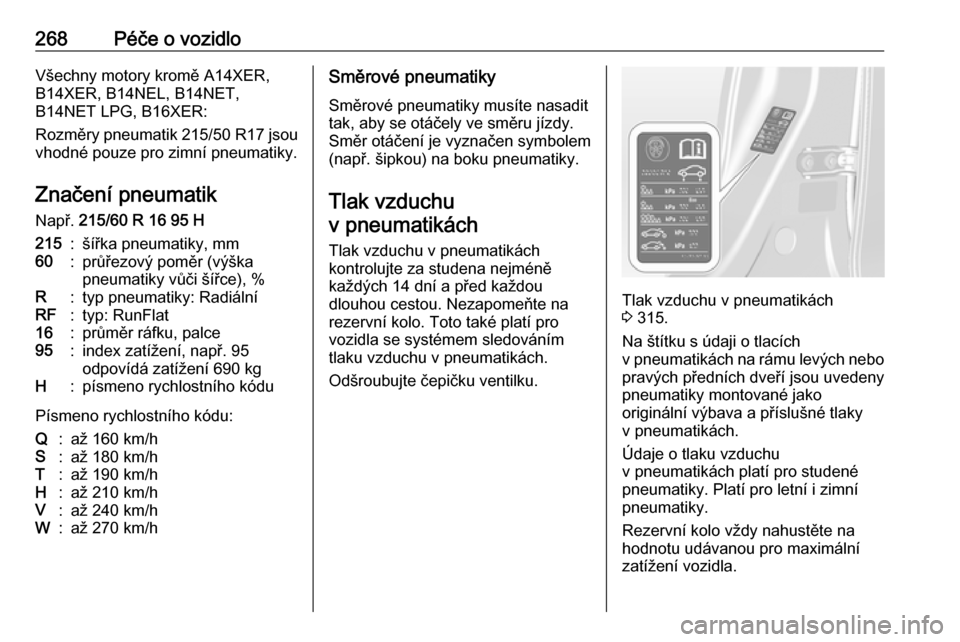

Na štítku s údaji o tlacích
v pneumatikách na rámu levých nebo
pravých předních dveří jsou uvedeny
pneumatiky montované jako
originální výbava a příslušné tlaky
v pneumatikách.
Údaje o tlaku vzduchu
v pneumatikách platí pro studené
pneumatiky. Platí pro letní i zimní
pneumatiky.
Rezervní kolo vždy nahustěte na hodnotu udávanou pro maximální
zatížení vozidla.
