Řízení vozidla a jeho provoz219Nepoužívejte naftu určenou do
námořních motorů, topné oleje,
Aquazole ani podobné emulze vody
a nafty. Motorové nafty se nesmějí ředit palivy pro zážehové motory.
Palivo pro provoz nakapalný plyn
Zkapalněný plyn je znám pod
zkratkou LPG (Liquefied Petroleum
Gas) nebo pod francouzským
názvem GPL (Gaz de Pétrole
Liquéfié). LPG se označuje také jako autoplyn.
LPG tvoří v zásadě propan a butan.
Oktanové číslo se pohybuje mezi 105 a 115, a to v závislosti na množství
butanu. LPG se skladuje v kapalném stavu při tlaku cca. 5 - 10 bar.
Bod varu závisí na tlaku a směsném
poměru. Při okolním tlaku je tato
teplota -42 °C (čistý propan)
a -0,5 °C (čistý butan).Výstraha
Systém funguje při okolních
teplotách od přibližně -8 °C do
100 °C.
Dokonalou funkčnost systému LPG
lze garantovat pouze v případě
zkapalněného plynu, který splňuje
minimální požadavky normy
DIN EN 589.
Volič paliva
Jakmile je dosaženo požadovaných
parametrů (teplota chladicí kapaliny,
teplota plynu a minimální otáčky
motoru), stisknutím tlačítka LPG
přepnete mezi provozem na benzin
a provozem na zkapalněný plyn.
Požadavky jsou zpravidla splněny po uplynutí cca. 60 sekund (v závislosti
na venkovní teplotě) a po prvním
pevném sešlápnutí plynového
pedálu. LED indikuje aktuální
provozní režim.1 vypnut:provoz na benzín1 bliká:kontrola podmínek pro
přechod paliva na
provoz na kapalný
plyn. Po splnění
podmínek se rozsvítí
stálým světlem.1 svítí:provoz na zkapalněný
plyn1 pětkrát
zabliká
a zhasne:nádrž na zkapalněný
plyn je prázdná nebo
závada v systému
zkapalněného plynu.
V DIC se zobrazí
zpráva.
Zvolený režim paliva se uloží a znovu
se aktivuje při příštím zapnutí
zapalování, pokud to podmínky
umožní.

220Řízení vozidla a jeho provozJakmile jsou nádrže na zkapalněný
plyn prázdné, vozidlo automaticky
přepne na benzínový provoz, dokud
není vypnuto zapalování.
Každých šest měsíců vyjeďte
benzínovou nádrž do takové míry,
aby se rozsvítila kontrolka i
a potom doplňte palivo. Tím se
pomáhá udržet kvalita paliva
a fungování systému v rámci provozu
na benzín.
V pravidelných intervalech zcela
naplňte nádrž, aby se zabránilo
tvorbě koroze v nádrži.
Poruchy a jejich odstraňování
Pokud provoz na plyn nefunguje,
zkontrolujte následující:
● Je k dispozici dost zkapalněného
plynu?
● Je pro nastartování k dispozici dost benzínu?
S ohledem na extrémní teploty
v kombinaci se složením plynu může
trvat lehce déle, než systém přepne
z provozu na benzín na provoz na
plyn.V extrémních situacích, pokud nejsou
splněny minimální podmínky, může
systém přepnout zpátky na provoz na
plyn. Pokud to podmínky umožní, je
možné ručně přepnout zpět do
režimu provozu na zkapalněný plyn.
V případě ostatních poruch
vyhledejte pomoc v servisu.Výstraha
Opravy a seřizování smí provádět
pouze vyškolení specialisté. Tím se zachová bezpečnost a záruka
u systému LPG.
Zkapalněný plyn vydává
charakteristický pach (zápach), proto
případnou netěsnost snadno
poznáte.
9 Varování
Pokud ve vozidle nebo v jeho
bezprostřední blízkosti cítíte kouř,
okamžitě přepněte na provoz na
benzín. Nekuřte. Zákaz použití
otevřeného ohně a zdrojů
zapalování.
Pokud možno, zavřete manuální
uzavírací ventil na multiventilu.
Multiventil se nachází na nádrži na
zkapalněný plyn v zavazadlovém
prostoru pod zadním krytem podlahy.
Otočte nastavovacím prvkem ve
směru hodinových ručiček.
Pokud zápach plynu není cítit, když je
manuální uzavírací ventil zavřený,
vozidlo lze používat v režimu
spalování benzínu. Pokud zápach
plynu přetrvává, nestartujte motor. Nechte příčinu poruchy odstranit
v servisu.

Řízení vozidla a jeho provoz221Při použití podzemního parkoviště
dodržujte místní předpisy a pokyny
provozovatele.
Poznámky
V případě nehody vypněte
zapalování a světla. Zavřete
manuální zavírací ventil na
multiventilu.
Doplňování paliva9 Nebezpečí
Před doplňováním paliva vypněte
zapalování a všechna externí
topná zařízení se spalovacími
komorami. Vypněte všechny
mobilní telefony.
Při doplňování paliva dodržujte
provozní a bezpečnostní pokyny
čerpací stanice.
9 Nebezpečí
Palivo je hořlavé a výbušné.
Nekuřte. Žádný otevřený oheň
nebo jiskry.
Jestliže ucítíte zápach paliva
uvnitř vozidla, nechte příčinu
ihned odstranit v servisu.
Výstraha
Pokud načerpáte nesprávné palivo, neotáčejte klíčem
v zapalování.
Dvířka hrdla palivové nádrže se
nacházejí na pravé zadní straně
vozidla.
Dvířka hrdla palivové nádrže je
možné otevřít pouze tehdy, pokud je
vozidlo odemknuté. Otevřete kryt
plnicího hrdla palivové nádrže
zatlačením na kryt.
Uzávěr otevřete pomalým otáčením
doleva.

222Řízení vozidla a jeho provoz
Uzávěr palivové nádrže je možné
nasadit do držáku na dvířkách hrdla
palivové nádrže.
Chcete-li doplnit palivo, zasuňte
úplně čerpací pistoli a zapněte ji.
Po automatickém vypnutí může být
doplněno max. dvěma dávkami
paliva.
Výstraha
Přeteklé palivo ihned otřete.
Uzávěr zavřete otáčením doprava
tak, aby zacvakl.
Zavřete dvířka a zaklapněte je.
Doplňování zkapalněného plynu
Při doplňování paliva dodržujte
provozní a bezpečnostní pokyny
čerpací stanice.
Doplňovací ventil pro zkapalněný plyn se nachází za dvířky hrdla
palivové nádrže.
Odšroubujte ochrannou krytku
z plnicího hrdla.
Na plnicí hrdlo našroubujte
požadovaný adaptér utáhněte jej
rukou.

Řízení vozidla a jeho provoz223Adaptér ACME: Přišroubujte matici
plnicího hrdla na adaptér. Stiskněte
pojistnou páčku na plnicím hrdle
směrem dolů.
Plnicí hrdlo DISH: Vložte plnicí hrdlo
do adaptéru. Stiskněte pojistnou páčku na plnicím hrdle směrem dolů.
Plnicí hrdlo s bajonetovým
uzávěrem: Vložte plnicí hrdlo na
adaptér a otočte jim čtvrt otáčky vlevo
nebo vpravo. Zcela potáhněte
pojistnou páčku na plnicím hrdle.
Plnicí hrdlo EURO: Zatlačte plnicí
hrdlo na adaptér, aby zacvaklo.
Stiskněte tlačítko přívodu
zkapalněného plynu. Jakmile je
dosaženo 80 % objemu nádrže
(maximální hladina doplnění),
čerpací systém se zastaví nebo bude běžet pomalu.
Uvolněte tlačítko na čerpacím
systému a zastavte proces plnění.
Uvolněte pojistnou páčku a vytáhněte
plnicí hrdlo. Může se stát, že unikne
malé množství zkapalněného plynu.
Vytáhněte adaptér a uložte jej ve
vozidle.Nasaďte ochrannou krytku, aby se do
plnicího otvoru a systému nedostaly
nečistoty.9 Varování
S ohledem na provedení systému
dojde po uvolnění pojistné páčky
nevyhnutelně k úniku
zkapalněného plynu. Výpary
nevdechujte.
9 Varování
Z bezpečnostních důvodů musí
být nádrž na zkapalněný plyn
naplněna pouze na 80 %.
Multiventil na nádrži zkapalněného
plynu automaticky omezí čerpané
množství. Pokud se přidá větší
množství, doporučujeme
nevystavovat vozidlo slunci, dokud se nadměrné množství nespotřebuje.

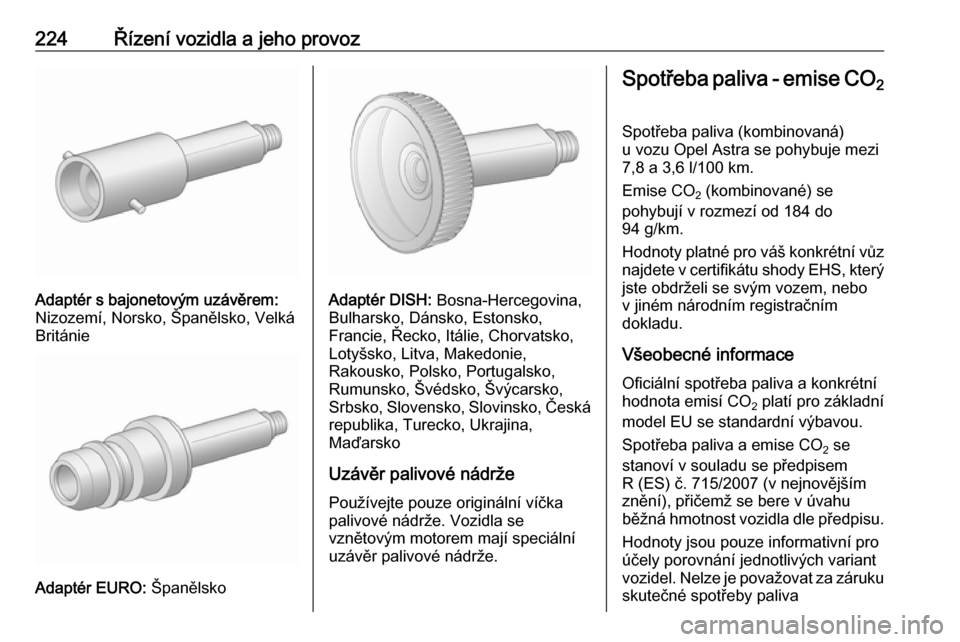

Plnicí adaptér
Jelikož plnicí systémy nejsou
standardizovány, jsou zapotřebí
různé adaptéry. Ty jsou k dispozici
u distributorů Opel a v autorizovaných servisech Opel.
Adaptér ACME: Belgie, Německo,
Irsko, Lucembursko, Švýcarsko

224Řízení vozidla a jeho provoz
Adaptér s bajonetovým uzávěrem:
Nizozemí, Norsko, Španělsko, Velká Británie
Adaptér EURO: Španělsko
Adaptér DISH: Bosna-Hercegovina,
Bulharsko, Dánsko, Estonsko,
Francie, Řecko, Itálie, Chorvatsko,
Lotyšsko, Litva, Makedonie,
Rakousko, Polsko, Portugalsko,
Rumunsko, Švédsko, Švýcarsko, Srbsko, Slovensko, Slovinsko, Česká
republika, Turecko, Ukrajina,
Maďarsko
Uzávěr palivové nádrže Používejte pouze originální víčka
palivové nádrže. Vozidla se
vznětovým motorem mají speciální
uzávěr palivové nádrže.
Spotřeba paliva - emise CO 2
Spotřeba paliva (kombinovaná) u vozu Opel Astra se pohybuje mezi
7,8 a 3,6 l/100 km.
Emise CO 2 (kombinované) se
pohybují v rozmezí od 184 do
94 g/km.
Hodnoty platné pro váš konkrétní vůz
najdete v certifikátu shody EHS, který jste obdrželi se svým vozem, nebo
v jiném národním registračním
dokladu.
Všeobecné informace
Oficiální spotřeba paliva a konkrétní
hodnota emisí CO 2 platí pro základní
model EU se standardní výbavou.
Spotřeba paliva a emise CO 2 se
stanoví v souladu se předpisem
R (ES) č. 715/2007 (v nejnovějším
znění), přičemž se bere v úvahu
běžná hmotnost vozidla dle předpisu.
Hodnoty jsou pouze informativní proúčely porovnání jednotlivých variant
vozidel. Nelze je považovat za záruku
skutečné spotřeby paliva

Řízení vozidla a jeho provoz225v konkrétním vozidle. Při další výbavě
mohou být výsledné hodnoty
spotřeby a emisí CO
2 nepatrně vyšší.
Kromě toho je spotřeba paliva závislá
na osobním stylu jízdy a rovněž na
podmínkách vozovky a dopravního

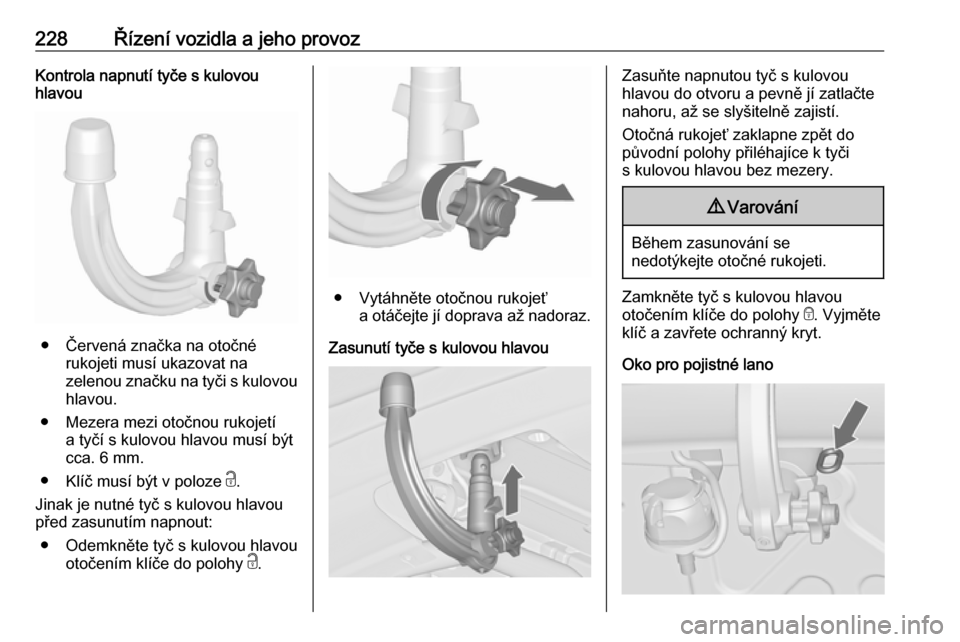

provozu.Tažné zařízení
Všeobecné informace
Používejte pouze tažné zařízení,
které bylo schváleno pro Vaše
vozidlo. Doporučujeme Vám, abyste
svěřili dodatečnou montáž tažného
zařízení servisu. Může být nezbytné
provést změny, které mají nepříznivý
vliv na chladicí systém, tepelnou
ochranu nebo jiné zařízení.
Funkce detekce poruchy žárovky pro
brzdové světlo přívěsu nemůže
detekovat částečnou poruchu
žárovek, například v případě žárovek
4 x 5 W detekuje poruchu žárovky
pouze, pokud zůstane pouze jedna
nebo žádná žárovka 5 W.

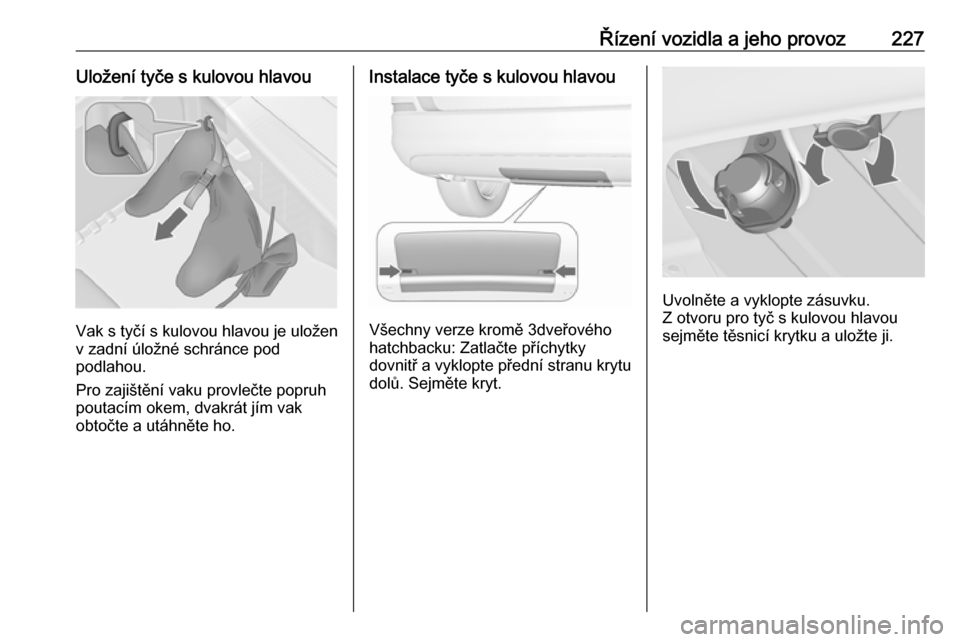

Namontované tažné zařízení může
zakrýt otvor tažného oka. Pokud toto
nastane, použijte pro tažení tyč
s kulovou hlavou. Tyč s kulovou
hlavou mějte stále ve vozidle.Chování vozidla za jízdy
a rady pro jízdu s přívěsem
Před připojením přívěsu namažte
kulovou hlavu. Nemažte však kulovou
hlavu, pokud používáte stabilizátor
tlumící účinky sil vznikajících
vychýlením přívěsu z přímého směru.
U přívěsů s menší jízdní stabilitou
a obytných přívěsů s celkovou
povolenou hmotností vyšší než
1 300 kg (Sports tourer: 1200 kg) se
důrazně doporučuje používat
stabilizátor při jízdě rychlostí vyšší
než 80 km/h.
Pokud se přívěs za jízdy rozkývá,
zpomalte. Nepokoušejte se korigovat
kývání pohyby volantem. V případě
potřeby prudčeji přibrzděte.
Při jízdě z kopce zařaďte vždy stejný
převodový stupeň, jaký byste použili
pro jízdu do kopce a jeďte přibližně
stejnou rychlostí.
Nastavte tlak v pneumatikách na
hodnotu předepsanou pro plné
zatížení 3 315.

226Řízení vozidla a jeho provozTažení přívěsu
Hmotnost přívěsu
Přípustné hmotnosti přívěsu jsou
maximální hodnoty závislé na vozidle a motoru, které nesmějí být
překročeny. Skutečná hmotnost
přívěsu je rozdíl mezi skutečnou
celkovou hmotností přívěsu
a skutečným zatížením kulové hlavy
tažného zařízení v připojeném stavu.
Přípustné hmotnosti přívěsů Vašeho
vozidla jsou uvedeny v úředních
dokladech k Vašemu vozidlu. Obecně
platí tyto hodnoty pro stoupání do
max. 12 %.
Povolené zatížení přívěsu platí pro
uvedené stoupání/klesání do
nadmořské výšky 1 000 m.n.m. Se
stoupající nadmořskou výškou klesá
výkon motoru v důsledku řidšího
vzduchu a je tedy snížena schopnost
stoupání, čímž se snižuje povolená
hmotnost soupravy o 10 % na
každých 1000 metrů nadmořské
výšky. Hmotnost soupravy nemusí
být snížena při jízdě po vozovkách
s mírným stoupáním/klesáním (méně než 8 % na dálnicích).Maximální celková povolená
hmotnost jízdní soupravy nesmí být
překročena. Tato hmotnost je
uvedená na identifikačním štítku
3 296.
Svislé zatížení kulové hlavy Svislé zatížení kulové hlavy je
zatížení, které vyvíjí přívěs na
kulovou hlavu. Změnou rozložení
nákladu na přívěsu můžete toto
zatížení změnit.
Hodnota maximálního povoleného
svislého zatížení kulové hlavy
(75 kg) je uvedena na štítku tažného
zařízení a v dokumentech vozidla.
Vždy se zaměřte na maximální
zatížení, zejména v případě těžkého
přívěsu. V žádném případě nesmí být
svislé zatížení kulové hlavy nižší než
25 kg.Zatížení zadní nápravy
Při připojení přívěsu a plném zatížení
vozidla může být povolené zatížení
zadní nápravy (viz identifikační štítek
nebo dokumenty k vozidlu)
překročeno o 60 kg, celková
hmotnost vozidla může být
překročena o 60 kg. Pokud je
překročeno povolené zatížení zadní
nápravy je maximální povolená
rychlost 100 km/h.
Tažné zařízeníVýstraha
Při jízdě bez přívěsu demontujte
kulovou hlavu.

Řízení vozidla a jeho provoz227Uložení tyče s kulovou hlavou
Vak s tyčí s kulovou hlavou je uložen
v zadní úložné schránce pod
podlahou.
Pro zajištění vaku provlečte popruh
poutacím okem, dvakrát jím vak
obtočte a utáhněte ho.
Instalace tyče s kulovou hlavou
Všechny verze kromě 3dveřového
hatchbacku: Zatlačte příchytky
dovnitř a vyklopte přední stranu krytu
dolů. Sejměte kryt.
Uvolněte a vyklopte zásuvku.
Z otvoru pro tyč s kulovou hlavou
sejměte těsnicí krytku a uložte ji.

228Řízení vozidla a jeho provozKontrola napnutí tyče s kulovou
hlavou
● Červená značka na otočné
rukojeti musí ukazovat na
zelenou značku na tyči s kulovou
hlavou.
● Mezera mezi otočnou rukojetí a tyčí s kulovou hlavou musí býtcca. 6 mm.
● Klíč musí být v poloze c.
Jinak je nutné tyč s kulovou hlavou
před zasunutím napnout:
● Odemkněte tyč s kulovou hlavou otočením klíče do polohy c.
● Vytáhněte otočnou rukojeť
a otáčejte jí doprava až nadoraz.
Zasunutí tyče s kulovou hlavou
Zasuňte napnutou tyč s kulovou
hlavou do otvoru a pevně jí zatlačte
nahoru, až se slyšitelně zajistí.
Otočná rukojeť zaklapne zpět do
původní polohy přiléhajíce k tyči
s kulovou hlavou bez mezery.9 Varování
Během zasunování se
nedotýkejte otočné rukojeti.
Zamkněte tyč s kulovou hlavou
otočením klíče do polohy e. Vyjměte
klíč a zavřete ochranný kryt.
Oko pro pojistné lano
