OPEL ASTRA J 2016 Uživatelská příručka (in Czech)

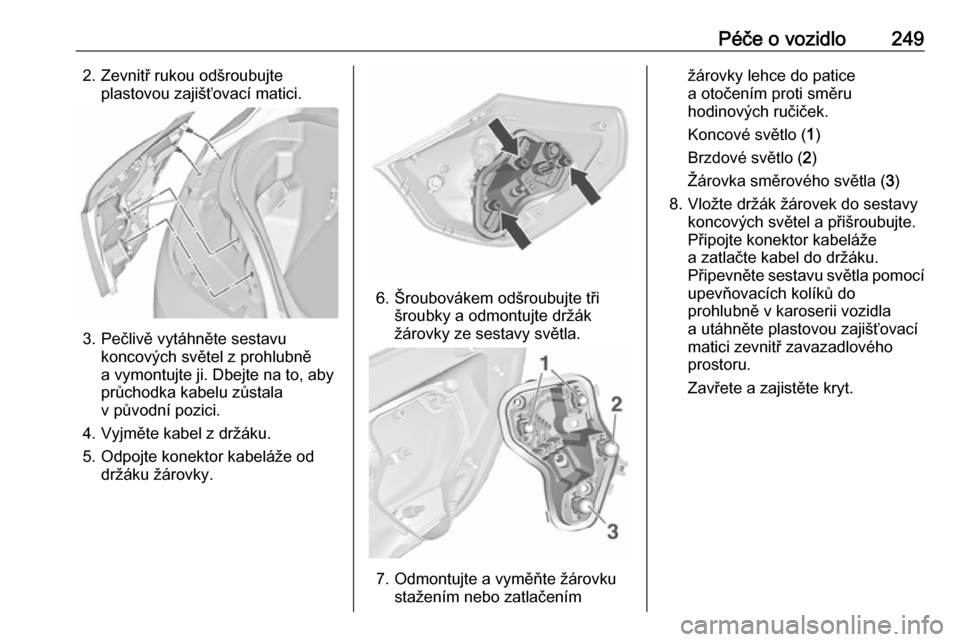

Péče o vozidlo2492. Zevnitř rukou odšroubujteplastovou zajišťovací matici.
3. Pečlivě vytáhněte sestavu koncových světel z prohlubně
a vymontujte ji. Dbejte na to, aby
průchodka kabelu zůstala
v původní pozici.
4. Vyjměte kabel z držáku. 5. Odpojte konektor kabeláže od držáku žárovky.
6. Šroubovákem odšroubujte tři šroubky a odmontujte držák
žárovky ze sestavy světla.
7. Odmontujte a vyměňte žárovku stažením nebo zatlačením
žárovky lehce do patice
a otočením proti směru
hodinových ručiček.
Koncové světlo ( 1)
Brzdové světlo ( 2)
Žárovka směrového světla ( 3)
8. Vložte držák žárovek do sestavy koncových světel a přišroubujte.
Připojte konektor kabeláže
a zatlačte kabel do držáku.
Připevněte sestavu světla pomocí
upevňovacích kolíků do
prohlubně v karoserii vozidla
a utáhněte plastovou zajišťovací
matici zevnitř zavazadlového
prostoru.
Zavřete a zajistěte kryt.

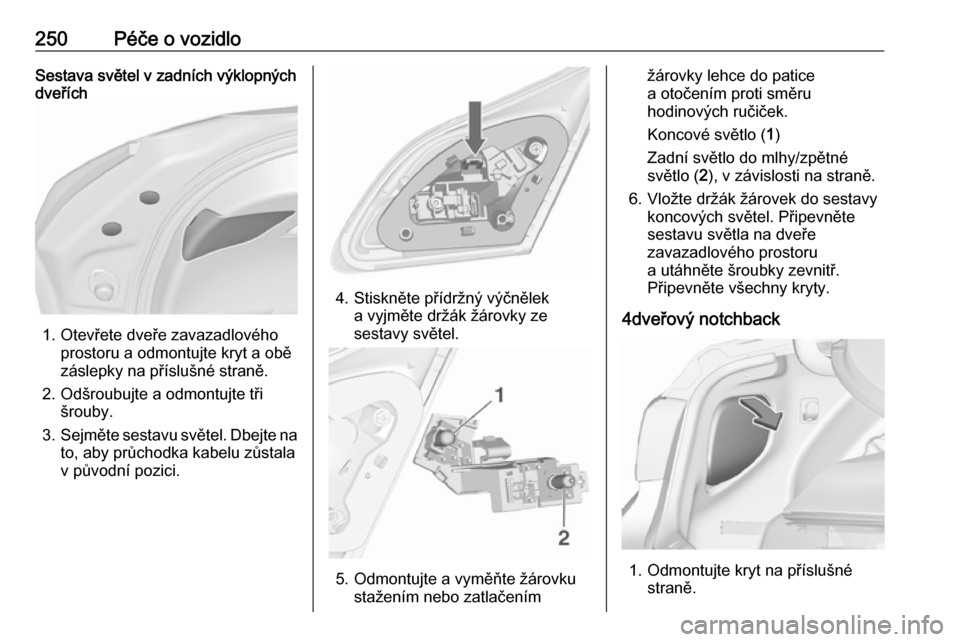

250Péče o vozidloSestava světel v zadních výklopných
dveřích
1. Otevřete dveře zavazadlového
prostoru a odmontujte kryt a obě
záslepky na příslušné straně.
2. Odšroubujte a odmontujte tři šrouby.
3. Sejměte sestavu světel. Dbejte na
to, aby průchodka kabelu zůstala
v původní pozici.
4. Stiskněte přídržný výčnělek a vyjměte držák žárovky ze
sestavy světel.
5. Odmontujte a vyměňte žárovku stažením nebo zatlačením
žárovky lehce do patice
a otočením proti směru
hodinových ručiček.

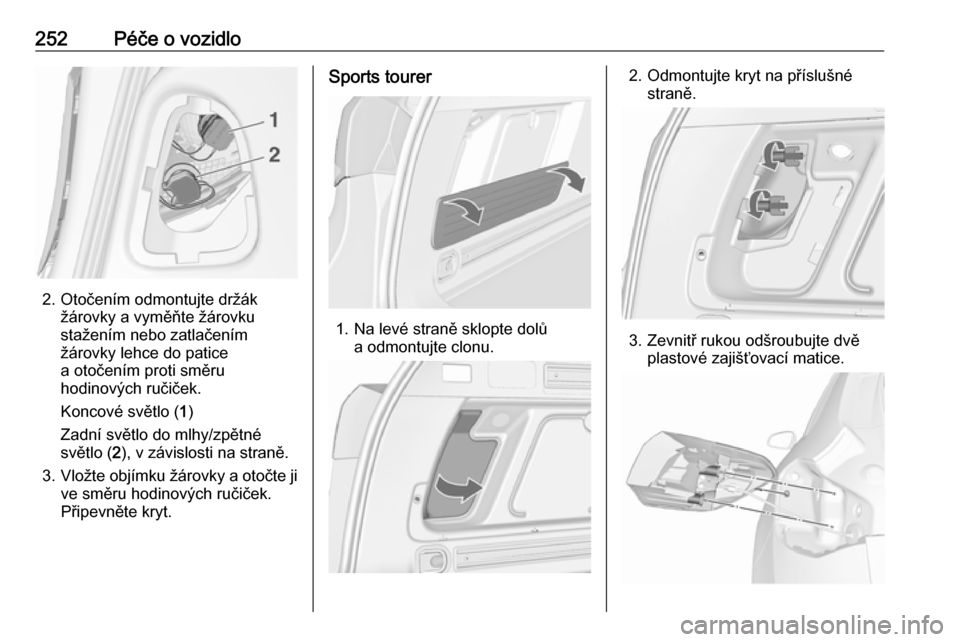

Koncové světlo ( 1)
Zadní světlo do mlhy/zpětné
světlo ( 2), v závislosti na straně.
6. Vložte držák žárovek do sestavy koncových světel. Připevněte
sestavu světla na dveře
zavazadlového prostoru
a utáhněte šroubky zevnitř. Připevněte všechny kryty.

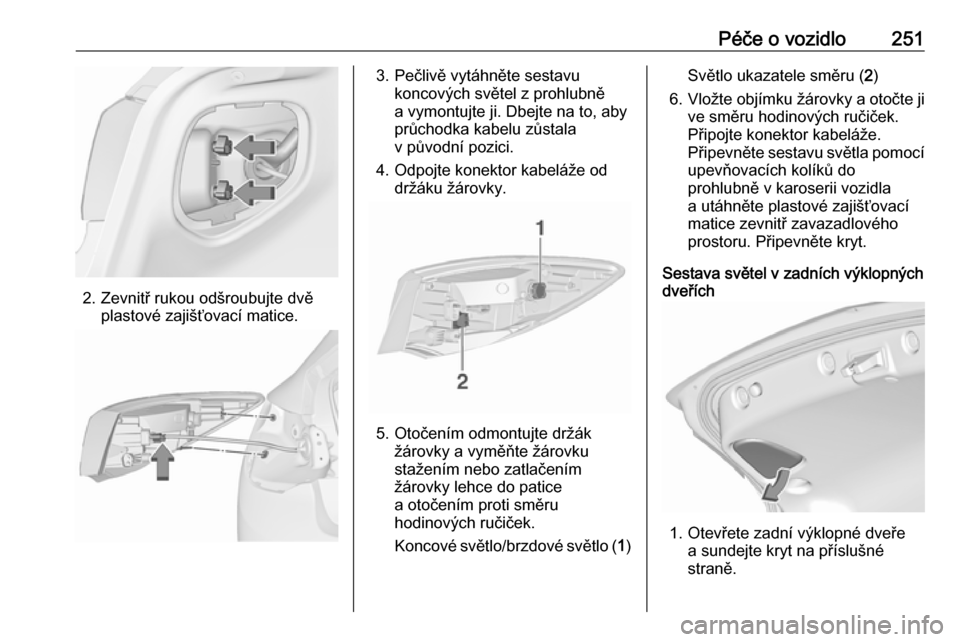

4dveřový notchback
1. Odmontujte kryt na příslušné straně.

Péče o vozidlo251
2. Zevnitř rukou odšroubujte dvěplastové zajišťovací matice.
3. Pečlivě vytáhněte sestavukoncových světel z prohlubně
a vymontujte ji. Dbejte na to, aby
průchodka kabelu zůstala
v původní pozici.
4. Odpojte konektor kabeláže od držáku žárovky.
5. Otočením odmontujte držákžárovky a vyměňte žárovku
stažením nebo zatlačením
žárovky lehce do patice
a otočením proti směru
hodinových ručiček.
Koncové světlo/brzdové světlo ( 1)
Světlo ukazatele směru ( 2)
6. Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
Připojte konektor kabeláže.
Připevněte sestavu světla pomocí
upevňovacích kolíků do
prohlubně v karoserii vozidla
a utáhněte plastové zajišťovací
matice zevnitř zavazadlového
prostoru. Připevněte kryt.
Sestava světel v zadních výklopných
dveřích
1. Otevřete zadní výklopné dveře
a sundejte kryt na příslušnéstraně.

252Péče o vozidlo
2. Otočením odmontujte držákžárovky a vyměňte žárovku
stažením nebo zatlačením
žárovky lehce do patice
a otočením proti směru
hodinových ručiček.
Koncové světlo ( 1)
Zadní světlo do mlhy/zpětné světlo ( 2), v závislosti na straně.
3. Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
Připevněte kryt.

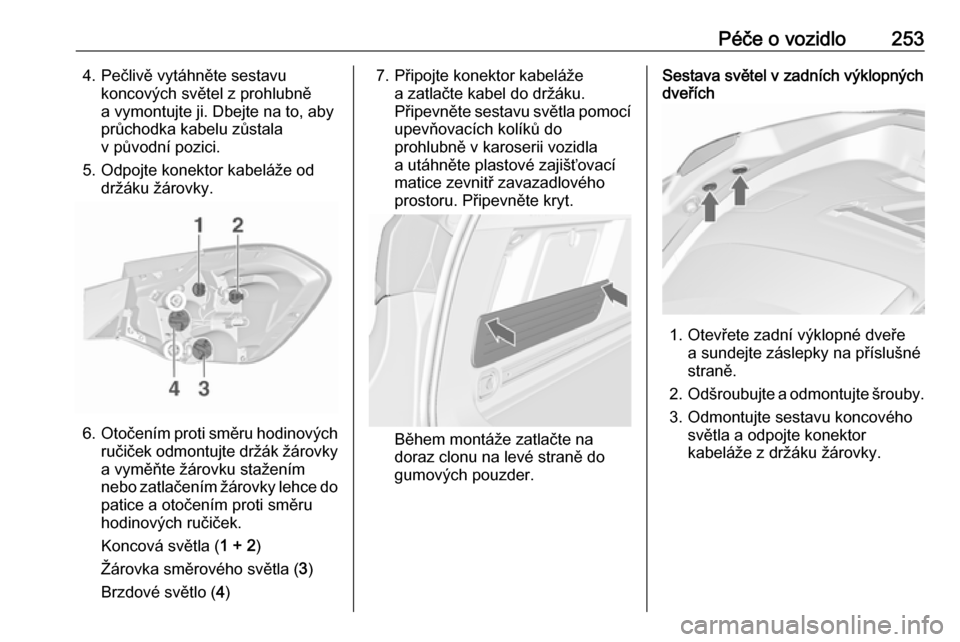

Sports tourer
1. Na levé straně sklopte dolů a odmontujte clonu.
2. Odmontujte kryt na příslušnéstraně.
3. Zevnitř rukou odšroubujte dvě plastové zajišťovací matice.

Péče o vozidlo2534. Pečlivě vytáhněte sestavukoncových světel z prohlubně
a vymontujte ji. Dbejte na to, aby
průchodka kabelu zůstala
v původní pozici.
5. Odpojte konektor kabeláže od držáku žárovky.
6.Otočením proti směru hodinových
ručiček odmontujte držák žárovky
a vyměňte žárovku stažením
nebo zatlačením žárovky lehce do patice a otočením proti směru
hodinových ručiček.
Koncová světla ( 1 + 2)
Žárovka směrového světla ( 3)
Brzdové světlo ( 4)
7. Připojte konektor kabeláže
a zatlačte kabel do držáku.
Připevněte sestavu světla pomocí
upevňovacích kolíků do
prohlubně v karoserii vozidla
a utáhněte plastové zajišťovací
matice zevnitř zavazadlového
prostoru. Připevněte kryt.
Během montáže zatlačte na
doraz clonu na levé straně do
gumových pouzder.

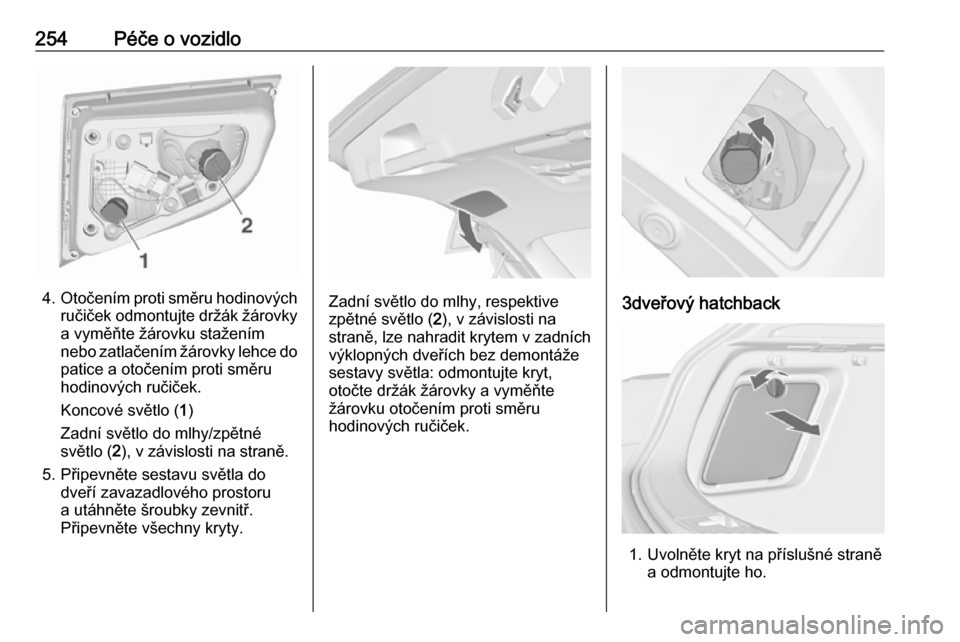

Sestava světel v zadních výklopných
dveřích
1. Otevřete zadní výklopné dveře
a sundejte záslepky na příslušné
straně.
2. Odšroubujte a odmontujte šrouby.
3. Odmontujte sestavu koncového světla a odpojte konektor
kabeláže z držáku žárovky.

254Péče o vozidlo
4.Otočením proti směru hodinových
ručiček odmontujte držák žárovky
a vyměňte žárovku stažením
nebo zatlačením žárovky lehce do patice a otočením proti směru
hodinových ručiček.
Koncové světlo ( 1)
Zadní světlo do mlhy/zpětné světlo ( 2), v závislosti na straně.
5. Připevněte sestavu světla do dveří zavazadlového prostoru
a utáhněte šroubky zevnitř.
Připevněte všechny kryty.Zadní světlo do mlhy, respektive
zpětné světlo ( 2), v závislosti na
straně, lze nahradit krytem v zadních
výklopných dveřích bez demontáže
sestavy světla: odmontujte kryt,
otočte držák žárovky a vyměňte
žárovku otočením proti směru
hodinových ručiček.3dveřový hatchback
1. Uvolněte kryt na příslušné straně a odmontujte ho.

Péče o vozidlo255
2. Zevnitř rukou odšroubujte oběplastové zajišťovací matice.
3. Pečlivě vytáhněte sestavu světelz prohlubně a vymontujte ji.
4. Odpojte konektor kabeláže oddržáku žárovky.
5. Otočením odmontujte držákžárovky a vyměňte žárovku
stažením nebo zatlačením
žárovky lehce do patice
a otočením proti směru
hodinových ručiček.
Koncové světlo/brzdové světlo ( 1)
Světlo ukazatele směru ( 2)
verze se svítivou diodou (LED)
Měnit lze pouze ukazatele
směru ( 2).
6. Vložte držák žárovek do sestavy koncových světel a otočte jej ve
směru hodinových ručiček.
Připojte konektor kabeláže
k sestavě světla. Připevněte
sestavu světla pomocí
upevňovacích kolíků do
prohlubně v karoserii vozidla
a utáhněte plastové zajišťovací
matice zevnitř zavazadlového
prostoru. Zavřete a zajistěte kryt.

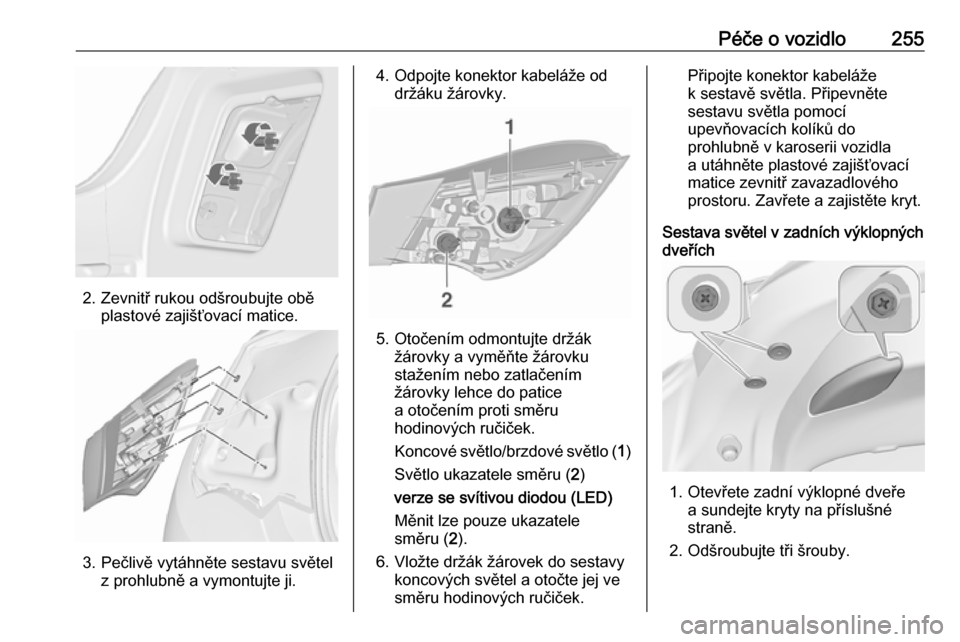

Sestava světel v zadních výklopných
dveřích
1. Otevřete zadní výklopné dveře
a sundejte kryty na příslušné
straně.
2. Odšroubujte tři šrouby.

256Péče o vozidlo3. Vymontujte sestavu koncovýchsvětel ze zadních výklopných
dveří.
4. Otočením odmontujte držák žárovky a vyměňte žárovku
stažením nebo zatlačením
žárovky lehce do patice
a otočením proti směru
hodinových ručiček.
Koncové světlo ( 1)
Zadní světlo do mlhy/zpětné světlo ( 2), v závislosti na straně.
( 2 ) (pouze jedna strana)
verze se svítivou diodou (LED)
Změnit lze pouze zadní světlo do
mlhy ( 2) v závislosti na straně.
5. Vložte držák žárovek do sestavy koncových světel a otočte jej ve
směru hodinových ručiček.
Připevněte sestavu koncových
světel do dveří zavazadlového
prostoru a utáhněte šrouby.
Připevněte všechny kryty.

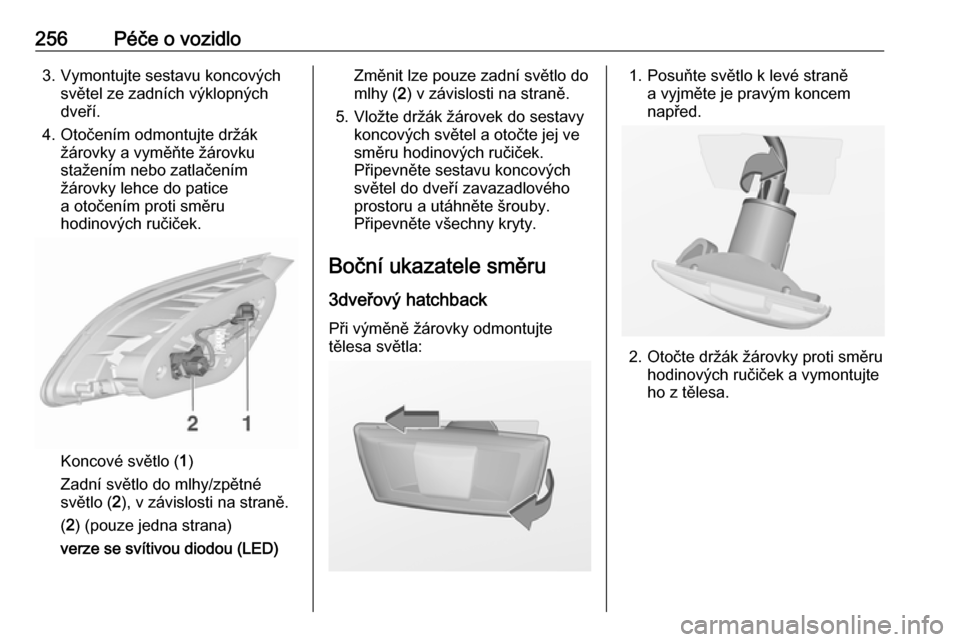

Boční ukazatele směru 3dveřový hatchbackPři výměně žárovky odmontujte
tělesa světla:1. Posuňte světlo k levé straně a vyjměte je pravým koncem
napřed.
2. Otočte držák žárovky proti směru hodinových ručiček a vymontujte
ho z tělesa.

Péče o vozidlo257
3. Vytáhněte žárovku od držákužárovky a vyměňte ji.
4. Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
5. Nasaďte levý konec světla, posuňte je doleva nasaďte pravý
konec.
5dveřový hatchback, 4dveřový
notchback, Sports tourer
Při výměně žárovky odmontujte
tělesa světla:

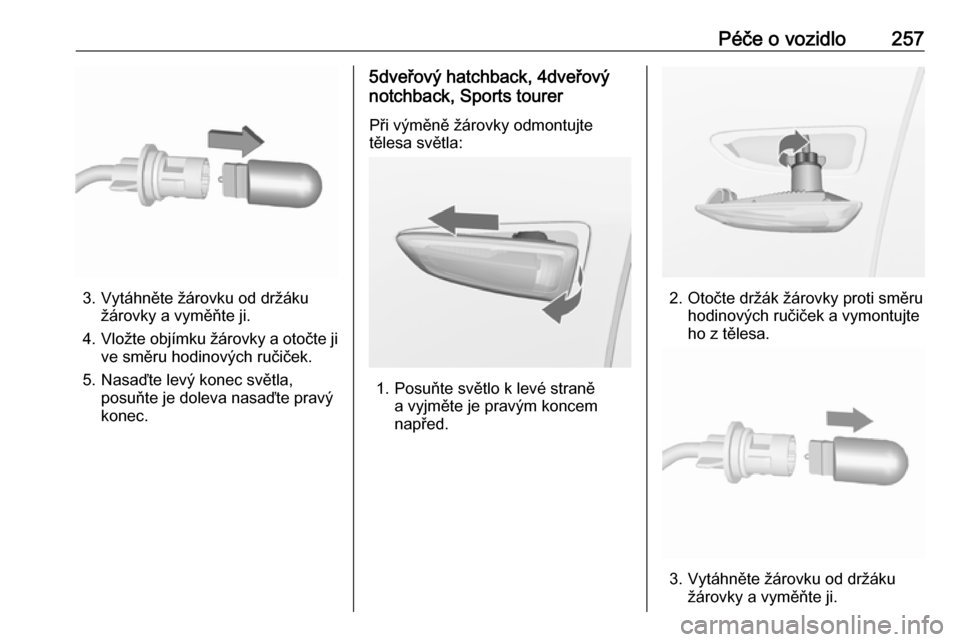

1. Posuňte světlo k levé straně a vyjměte je pravým koncem
napřed.
2. Otočte držák žárovky proti směru hodinových ručiček a vymontujte
ho z tělesa.
3. Vytáhněte žárovku od držáku žárovky a vyměňte ji.

258Péče o vozidlo4.Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
5. Nasaďte levý konec světla, posuňte je doleva nasaďte pravý
konec.

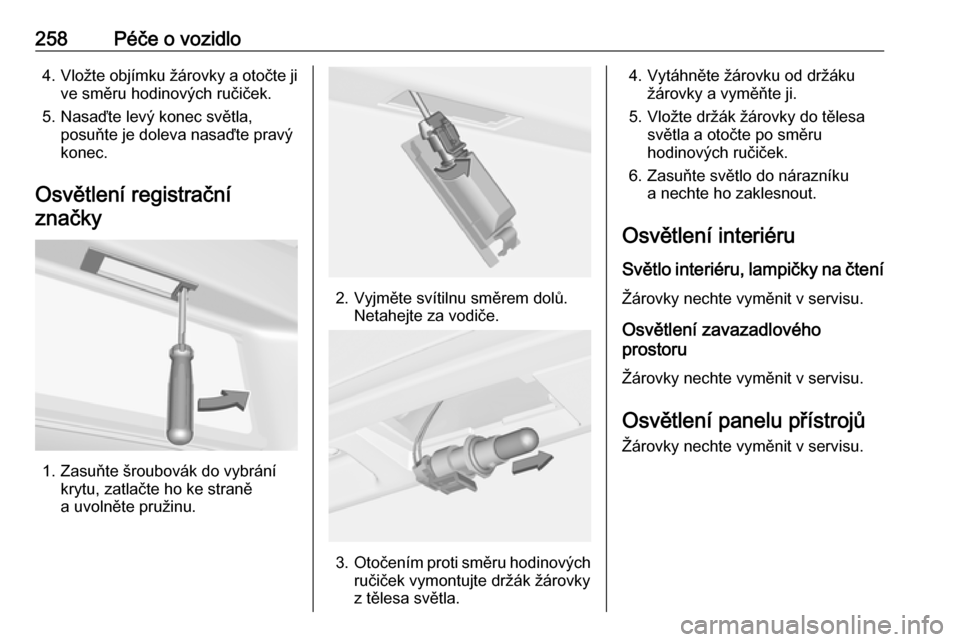

Osvětlení registrační značky
1. Zasuňte šroubovák do vybrání krytu, zatlačte ho ke straně
a uvolněte pružinu.
2. Vyjměte svítilnu směrem dolů. Netahejte za vodiče.
3. Otočením proti směru hodinových
ručiček vymontujte držák žárovky
z tělesa světla.
4. Vytáhněte žárovku od držáku žárovky a vyměňte ji.
5. Vložte držák žárovky do tělesa světla a otočte po směru
hodinových ručiček.
6. Zasuňte světlo do nárazníku a nechte ho zaklesnout.
Osvětlení interiéru Světlo interiéru, lampičky na čtení
Žárovky nechte vyměnit v servisu.
Osvětlení zavazadlového
prostoru
Žárovky nechte vyměnit v servisu.
Osvětlení panelu přístrojů
Žárovky nechte vyměnit v servisu.
