Nega vozila279Komplet za popravku
pneumatika
Manja oštećenja gazeće površine
pneumatika mogu se popraviti
pomoću kompleta za popravku
pneumatika.
Strano telo ne odstranjivati iz
pneumatika.
Oštećenja veća od 4 mm, kao i
oštećenja bočne strane pneumatika, ne mogu se popravljati kompletom za
popravku pneumatika.9 Upozorenje
Ne voziti brže od 80 km/h.
Ne koristiti na duži period.
Upravljanje i rukovanje vozilom
može biti ugrženo.
Ako imate izduvan pneumatik:
Povući ručnu kočnicu i ukopčati prvu brzinu, hod unazad ili P.
Komplet za popravku pneumatika je u
prostoru ispod podnog pokrivača u
prtljažnom prostoru ili, na verziji sa zadnjim sistemom nosača, u fioci
ispod suvozačevog sedišta 3 62.
Na slikama su prikazane različite
verzije.
1. Izvaditi komplet za popravku pneumatika iz prtljažnika.
2. Izvaditi kompresor.

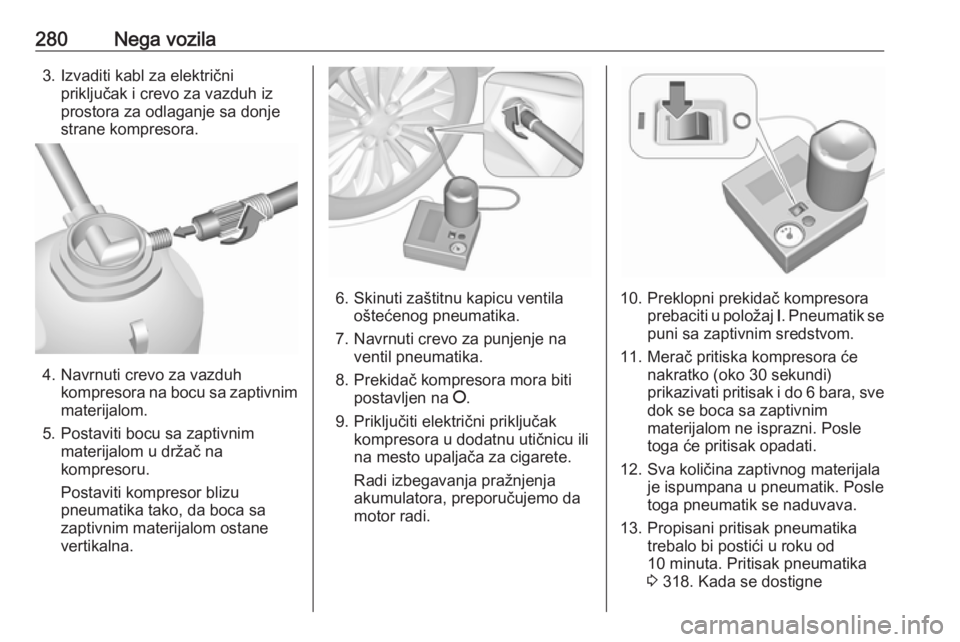

280Nega vozila3. Izvaditi kabl za električnipriključak i crevo za vazduh iz
prostora za odlaganje sa donje
strane kompresora.
4. Navrnuti crevo za vazduh kompresora na bocu sa zaptivnim
materijalom.
5. Postaviti bocu sa zaptivnim materijalom u držač na
kompresoru.
Postaviti kompresor blizu
pneumatika tako, da boca sa zaptivnim materijalom ostane
vertikalna.
6. Skinuti zaštitnu kapicu ventila oštećenog pneumatika.
7. Navrnuti crevo za punjenje na ventil pneumatika.
8. Prekidač kompresora mora biti postavljen na J.
9. Priključiti električni priključak kompresora u dodatnu utičnicu ili
na mesto upaljača za cigarete.
Radi izbegavanja pražnjenja
akumulatora, preporučujemo da
motor radi.10. Preklopni prekidač kompresora prebaciti u položaj I. Pneumatik se
puni sa zaptivnim sredstvom.
11. Merač pritiska kompresora će nakratko (oko 30 sekundi)
prikazivati pritisak i do 6 bara, sve
dok se boca sa zaptivnim
materijalom ne isprazni. Posle
toga će pritisak opadati.
12. Sva količina zaptivnog materijala je ispumpana u pneumatik. Posle
toga pneumatik se naduvava.
13. Propisani pritisak pneumatika trebalo bi postići u roku od
10 minuta. Pritisak pneumatika
3 318. Kada se dostigne

Nega vozila281propisani pritisak, isključiti
kompresor.
Ukoliko se propisani pritisak ne
postigne u roku od 10 minuta,
skinite komplet za popravku
pneumatika. Pomeriti vozilo za
jedan okretaj pneumatika.
Ponovo priključite komplet za
popravku pneumatika i nastavite
postupak punjenja još 10 minuta.
Ukoliko se propisani pritisak još
uvek ne postigne, pneumatik je
previše oštećen. Potražiti pomoć
servisne radionice.
Previsoki pritisak pneumatika
ispuštati pomoću dugmeta iznad
pokazivača pritiska.
Kompresor nemojte držati
uključen duže od 10 minuta.
14. Odvojiti komplet za popravku pneumatika. Pritisnuti bravicu nanosaču i skloniti bocu sa
zaptivnim materijalom sa nosača.
Navrnuti crevo za naduvavanje
pneumatika na slobodni priključak
boce sa zaptivnim materijalom.
Time se sprečava gubljenje
zaptivne mase. Držati komplet za
popravku pneumatika u
prtljažniku.
15. Odstraniti sav preostali zaptivni materijal sa krpom.
16. Priloženu nalepnicu, koja pokazuje maksimalno dozvoljenubrzinu, skinuti sa boce zaptivnog
materijala i zalepiti u vidno polje
vozača.
17. Odmah nastaviti sa vožnjom, da bi se zaptivni materijalravnomerno raspodelio u
pneumatiku. Posle približno
10 km (ali ne više od 10 minuta)
vožnje, zaustavite vozilo i
proverite pritisak pneumatika.
Tom prilikom, kraj creva vazduhaod kompresora direktno navrnuti
na ventil pneumatika.
Ukoliko je pritisak u pneumatiku
veći od 1,3 bara, naduvati
pneumatik na propisani pritisak.
Ponavljati postupak dok ne
prestane gubljenje pritiska.
Ukoliko je pritisak u pneumatiku
pao ispod vrednosti od 1,3 bara,
vozilo se ne sme dalje koristiti.
Potražiti pomoć servisne
radionice.
18. Držati komplet za popravku pneumatika u prtljažniku.

282Nega vozilaNapomena
Popravljen pneumatik znatno utiče na karakteristike vožnje, te ga zbog
toga treba zameniti.
Ukoliko se čuje neuobičajena buka
kompresora ili se on greje, isključiti
ga na najmanje 30 minuta.
Integrisani sigurnosni ventil se
otvara pri pritisku od 7 bara.
Proveriti datum roka upotrebe alata
za popravku. Nakon ovog datuma
zaptivna moć istog nije garantovana.
Obratiti pažnju na rok trajanja boce
sa zaptivnim materijalom.
Jednom korišćenu bocu treba
zameniti. Odlaganje korišćene boce
sa zaptivnim materijalom vršiti po
važećim propisima.
Kompresor i zaptivni materijal mogu
se koristiti do temperature od oko
-30 °C.
Priloženi adapteri se mogu koristiti
za naduvavanje drugih predmeta
npr. fudbalskih lopti, važdušnih
matraca, gumenih čamaca, itd.
Nalaze se sa donje stranekompresora. Za skidanje, navrnuti
crevo za vazduh kompresora i
izvaditi adapter.
Zamena točkova
Neka vozila su opremljena sa
kompletom za popravku pneumatika
umesto rezervnog točka 3 279.
Izvršiti sledeće pripreme i držati se sledećih informacija:
● Parkirati na ravnoj, čvrstoj površini koja nije klizava. Prednji
točkovi moraju biti podešeni
ravno prema napred.
● Povući ručnu kočnicu i ukopčati prvu brzinu, hod unazad ili P.
● Vađenje rezervnog točka 3 286.
● Nikada ne menjati više od jednog
točka odjednom.
● Koristiti dizalicu samo za zamenu
točka u slučaju njegovog
bušenja, a ne za zimsko ili letnje
sezonsko menjanje pneumatika.
● Dizalici nije potrebno održavanje.
● Ako je teren na kome se vozilo nalazi mekan, staviti čvrstu
dasku (maksimalne debljine
1 cm) ispod dizalice.● Pre podizanja vozila dizalicom, izvaditi teške predmete iz vozila.
● U podignutom vozilu ne sme biti ljudi niti životinja.
● Ne podvlačiti se pod dignuto vozilo.
● Ne startovati motor dok je vozilo podignuto dizalicom.
● Pre montaže točka, očistiti navrtke točkova i navoje čistom
krpom.9 Upozorenje
Ne podmazivati zavrtnje točkova,
navrtke točkova i konuse navrtki
točkova.
1. Otkačiti kapice navrtki pomoću odvijača i skloniti ih. Potegnuti
poklopac točka. Alati vozila
3 269.
Aluminijumski naplaci: Otkačiti
kapice navrtki pomoću odvijača i
skloniti ih. Zaštiti ivicu
postavljanjem mekane krpe
između odvijača i aluminijumskog naplatka.

Nega vozila283

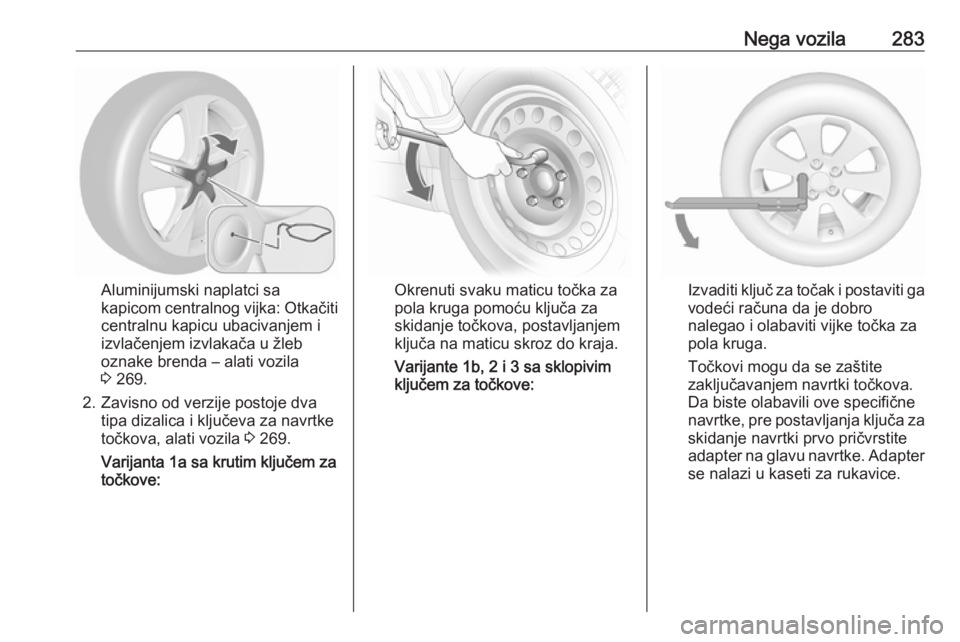

Aluminijumski naplatci sa
kapicom centralnog vijka: Otkačiti
centralnu kapicu ubacivanjem i
izvlačenjem izvlakača u žleb
oznake brenda – alati vozila
3 269.
2. Zavisno od verzije postoje dva tipa dizalica i ključeva za navrtke
točkova, alati vozila 3 269.
Varijanta 1a sa krutim ključem za
točkove:Okrenuti svaku maticu točka za
pola kruga pomoću ključa za
skidanje točkova, postavljanjem
ključa na maticu skroz do kraja.
Varijante 1b, 2 i 3 sa sklopivim
ključem za točkove:Izvaditi ključ za točak i postaviti ga vodeći računa da je dobro
nalegao i olabaviti vijke točka za
pola kruga.
Točkovi mogu da se zaštite
zaključavanjem navrtki točkova.
Da biste olabavili ove specifične
navrtke, pre postavljanja ključa za skidanje navrtki prvo pričvrstite
adapter na glavu navrtke. Adapter
se nalazi u kaseti za rukavice.

284Nega vozila

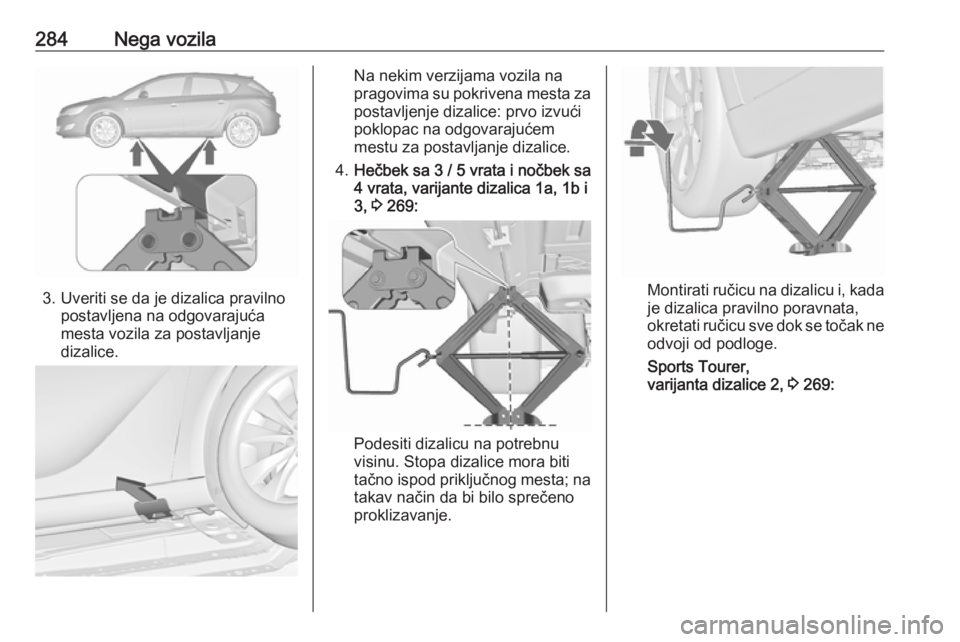

3. Uveriti se da je dizalica pravilnopostavljena na odgovarajuća
mesta vozila za postavljanje
dizalice.
Na nekim verzijama vozila na
pragovima su pokrivena mesta za
postavljenje dizalice: prvo izvući
poklopac na odgovarajućem mestu za postavljanje dizalice.
4. Hečbek sa 3 / 5 vrata i nočbek sa
4 vrata, varijante dizalica 1a, 1b i
3, 3 269:
Podesiti dizalicu na potrebnu
visinu. Stopa dizalice mora biti
tačno ispod priključnog mesta; na
takav način da bi bilo sprečeno
proklizavanje.
Montirati ručicu na dizalicu i, kada je dizalica pravilno poravnata,
okretati ručicu sve dok se točak ne odvoji od podloge.
Sports Tourer,
varijanta dizalice 2, 3 269:

Nega vozila285

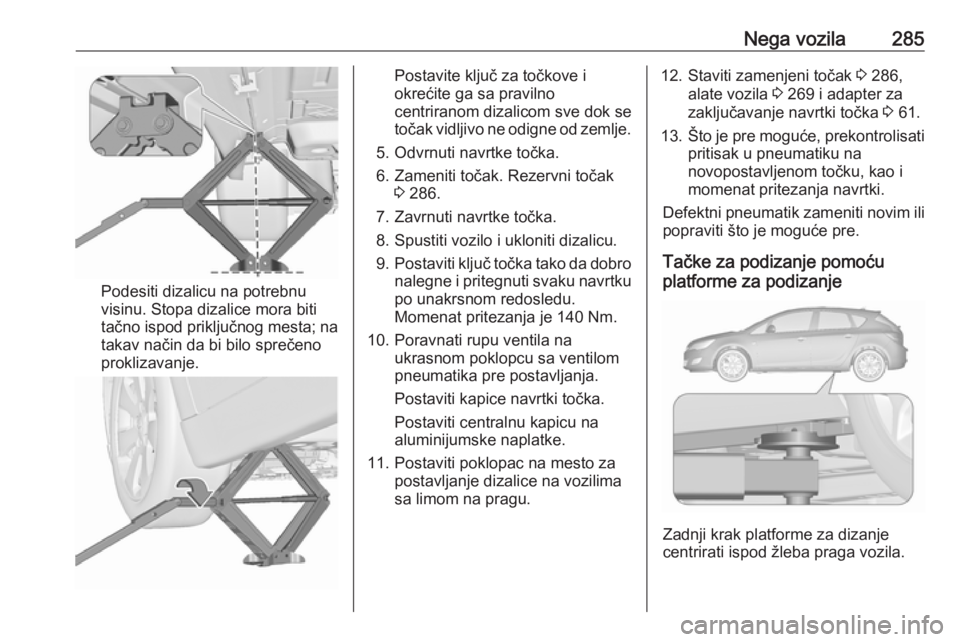

Podesiti dizalicu na potrebnu
visinu. Stopa dizalice mora biti
tačno ispod priključnog mesta; na
takav način da bi bilo sprečeno
proklizavanje.
Postavite ključ za točkove i
okrećite ga sa pravilno
centriranom dizalicom sve dok se
točak vidljivo ne odigne od zemlje.
5. Odvrnuti navrtke točka.
6. Zameniti točak. Rezervni točak 3 286.
7. Zavrnuti navrtke točka. 8. Spustiti vozilo i ukloniti dizalicu.
9. Postaviti ključ točka tako da dobro
nalegne i pritegnuti svaku navrtku po unakrsnom redosledu.
Momenat pritezanja je 140 Nm.
10. Poravnati rupu ventila na ukrasnom poklopcu sa ventilom
pneumatika pre postavljanja.
Postaviti kapice navrtki točka.
Postaviti centralnu kapicu na
aluminijumske naplatke.
11. Postaviti poklopac na mesto za postavljanje dizalice na vozilima
sa limom na pragu.12. Staviti zamenjeni točak 3 286,
alate vozila 3 269 i adapter za
zaključavanje navrtki točka 3 61.
13. Što je pre moguće, prekontrolisati
pritisak u pneumatiku na
novopostavljenom točku, kao i
momenat pritezanja navrtki.
Defektni pneumatik zameniti novim ili popraviti što je moguće pre.
Tačke za podizanje pomoću
platforme za podizanje
Zadnji krak platforme za dizanje
centrirati ispod žleba praga vozila.

286Nega vozila
Položaj prednjeg kraka platforme za
podizanje na šasiji.
Rezervni točak Neka vozila su opremljena sa
kompletom za popravku pneumatika
umesto rezervnog točka.
Ako montirate rezervni točak koji je
različit od drugih točkova, ovaj točak
može da se klasifikuje kao privremeni
rezervni točak i primenjuju se
odgovarajuća ograničenja brzine, čak
i ako nisu navedena na nalepnici.
Potražite pomoć servisa za proveru odgovarajućeg ograničenja brzine.
Rezervni točak uvek ima čelični
naplatak.Pažnja
Korišćenjem privremenog
rezervnog točka koji je manji nego
ostali točkovi ili kombinacijom sa
zimskim pneumaticima, može
imati uticaja na upravljivost.
Oštećeni pneumatik u najkraćem
roku zameniti novim.
Rezervni točak se nalazi u prtljažnom
prostoru ispod pokrivača poda.
Osiguran je leptirastom navrtkom.
Za skidanje:
1. Otvoriti pokrivač poda.
2. Samo hečbek sa 3 vrata: ukloniti prostor za odlaganje pozadi
pritiskajući oba dugmeta. Spustiti
poklopac i izvući prostor za
odlaganje naviše.
3. Rezervni točak pričvršćen je krilnom navrtkom. Odvrnuti
navrtku, ukloniti konus (samo
hečbek sa 3 vrata) i izvaditi
rezervni točak.

Nega vozila287Ispod rezervnog točka nalazi se
kutija sa alatima vozila.
4. Ako se, nakon zamene, točak ne stavi u udubljenje rezervnogtočka, fiksirati kutiju sa alatom
okrećući krilnu navrtku nadesno i
zatvarajući pokrivač poda.
Odlaganje oštećenog točka pune
veličine u prtljažni prostor, hečbek
sa 3 i 5 vrata
Udubljenje za rezervni točak nije
predviđeno za dimenzije pneumatika
koje se razlikuju od dimenzija
rezervnog točka. Oštećen točak pune
veličine mora biti odložen u prtljažni
prostor i pričvršćen trakom. Alati
vozila 3 269. Pričvršćivanje točka:
1. Postaviti točak okrenut spoljašnjom stranom naviše bliže
jednom bočnom zidu u prtljažnom
prostoru.
2. Postaviti omču trake kroz ušicu sa
odgovarajuće strane.
3. Postaviti kraj trake sa kukom kroz
omču i povući dok se traka
pravilno ne zategne za ušicu.
4. Umetnuti traku kroz krakove točka
kao što je prikazano na slici.
5. Zakačiti kukicu na zadnju ušicu za
vezivanje.
6. Zategnuti traku i osigurati pomoću
kopče.9 Opasnost
Uvek voziti sa rasklopljenim i
aktiviranim naslonima zadnjih
sedišta kada je oštećeni točak u
punoj veličini u prtljažnom
prostoru.

288Nega vozilaOdlaganje oštećenog točka pune

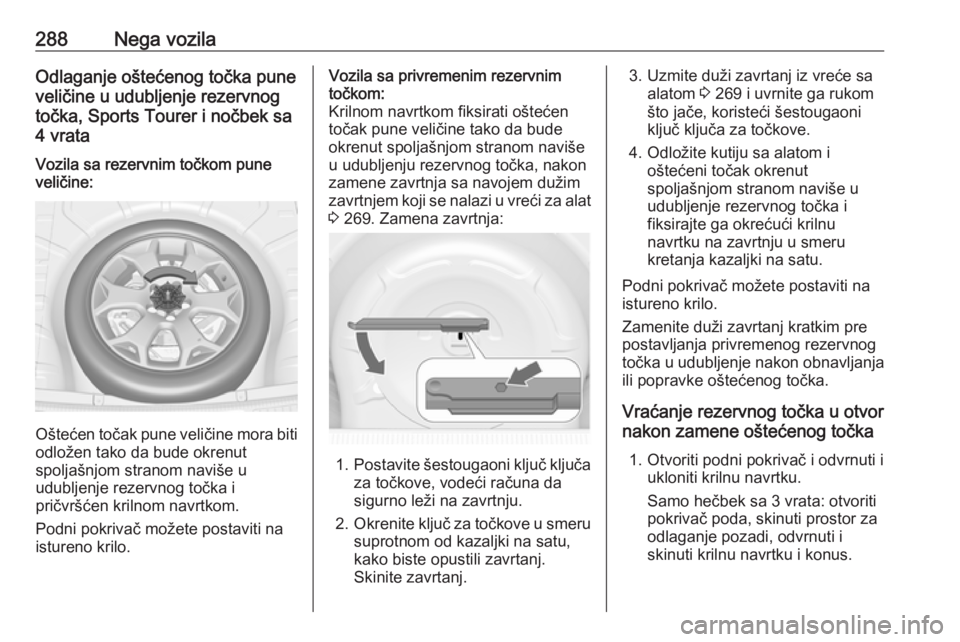

veličine u udubljenje rezervnog
točka, Sports Tourer i nočbek sa
4 vrataVozila sa rezervnim točkom pune
veličine:
Oštećen točak pune veličine mora biti odložen tako da bude okrenut
spoljašnjom stranom naviše u
udubljenje rezervnog točka i
pričvršćen krilnom navrtkom.
Podni pokrivač možete postaviti na
istureno krilo.
Vozila sa privremenim rezervnim
točkom:
Krilnom navrtkom fiksirati oštećen
točak pune veličine tako da bude
okrenut spoljašnjom stranom naviše
u udubljenju rezervnog točka, nakon
zamene zavrtnja sa navojem dužim
zavrtnjem koji se nalazi u vreći za alat 3 269. Zamena zavrtnja:
1. Postavite šestougaoni ključ ključa
za točkove, vodeći računa da
sigurno leži na zavrtnju.
2. Okrenite ključ za točkove u smeru
suprotnom od kazaljki na satu,
kako biste opustili zavrtanj.
Skinite zavrtanj.
3. Uzmite duži zavrtanj iz vreće sa alatom 3 269 i uvrnite ga rukom
što jače, koristeći šestougaoni
ključ ključa za točkove.
4. Odložite kutiju sa alatom i oštećeni točak okrenut
spoljašnjom stranom naviše u
udubljenje rezervnog točka i
fiksirajte ga okrećući krilnu
navrtku na zavrtnju u smeru
kretanja kazaljki na satu.
Podni pokrivač možete postaviti na istureno krilo.
Zamenite duži zavrtanj kratkim pre
postavljanja privremenog rezervnog
točka u udubljenje nakon obnavljanja
ili popravke oštećenog točka.
Vraćanje rezervnog točka u otvor
nakon zamene oštećenog točka
1. Otvoriti podni pokrivač i odvrnuti i ukloniti krilnu navrtku.
Samo hečbek sa 3 vrata: otvoriti
pokrivač poda, skinuti prostor za
odlaganje pozadi, odvrnuti i
skinuti krilnu navrtku i konus.
