OPEL ASTRA J 2016 Uputstvo za upotrebu (in Serbian)

Nega vozila269Br.Strujno kolo17Utičnica18–19Grejanje upravljača20Krovni otvor21Grejanje prednjih sedišta22–23–24–25–26Deaktiviran režim logistike27–28–29–30–31Pojačavač/zvučnik za duboke
tonove32Aktivni sistem ogibljenja/
Upozorenje o napuštanju
saobraćajne trake

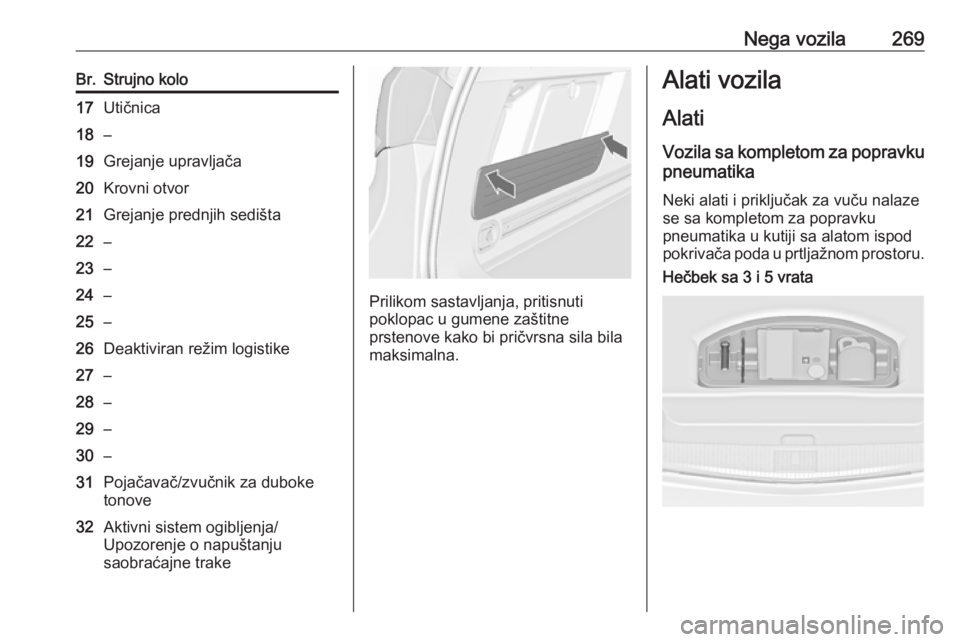

Prilikom sastavljanja, pritisnuti
poklopac u gumene zaštitne
prstenove kako bi pričvrsna sila bila
maksimalna.
Alati vozila
Alati
Vozila sa kompletom za popravku pneumatika
Neki alati i priključak za vuču nalaze
se sa kompletom za popravku
pneumatika u kutiji sa alatom ispod
pokrivača poda u prtljažnom prostoru.Hečbek sa 3 i 5 vrata

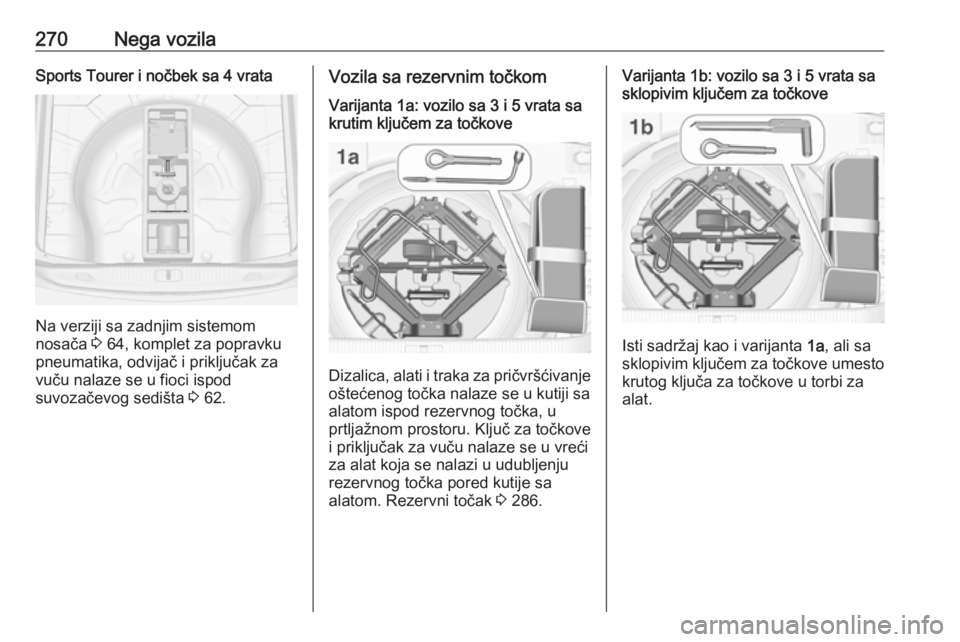

270Nega vozilaSports Tourer i nočbek sa 4 vrata
Na verziji sa zadnjim sistemom
nosača 3 64, komplet za popravku
pneumatika, odvijač i priključak za vuču nalaze se u fioci ispod
suvozačevog sedišta 3 62.
Vozila sa rezervnim točkomVarijanta 1a: vozilo sa 3 i 5 vrata sa
krutim ključem za točkove
Dizalica, alati i traka za pričvršćivanje
oštećenog točka nalaze se u kutiji sa
alatom ispod rezervnog točka, u
prtljažnom prostoru. Ključ za točkove
i priključak za vuču nalaze se u vreći
za alat koja se nalazi u udubljenju
rezervnog točka pored kutije sa
alatom. Rezervni točak 3 286.
Varijanta 1b: vozilo sa 3 i 5 vrata sa
sklopivim ključem za točkove
Isti sadržaj kao i varijanta 1a, ali sa
sklopivim ključem za točkove umesto krutog ključa za točkove u torbi za
alat.

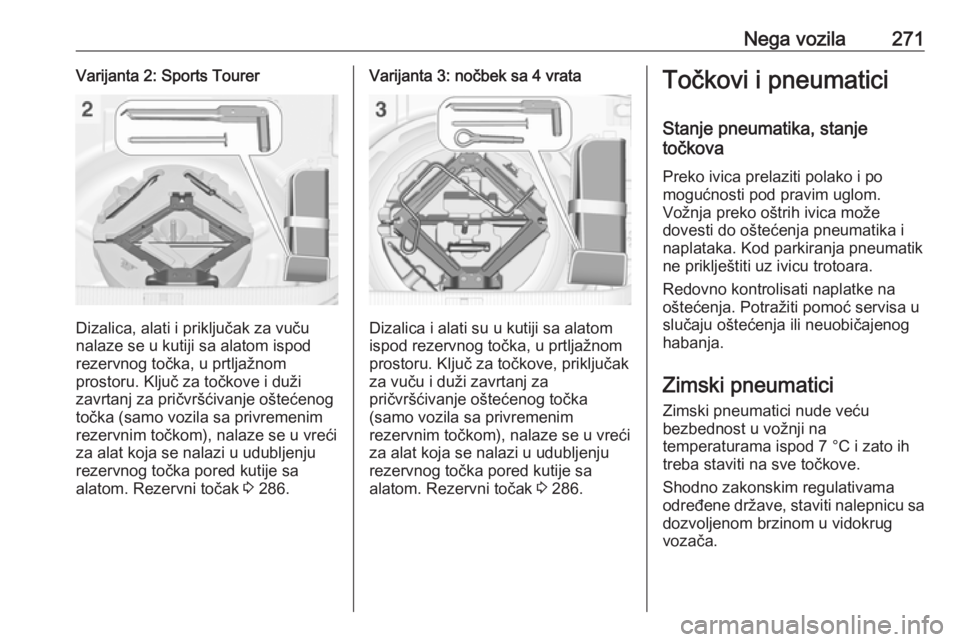

Nega vozila271Varijanta 2: Sports Tourer
Dizalica, alati i priključak za vuču
nalaze se u kutiji sa alatom ispod rezervnog točka, u prtljažnom
prostoru. Ključ za točkove i duži
zavrtanj za pričvršćivanje oštećenog
točka (samo vozila sa privremenim
rezervnim točkom), nalaze se u vreći
za alat koja se nalazi u udubljenju
rezervnog točka pored kutije sa
alatom. Rezervni točak 3 286.
Varijanta 3: nočbek sa 4 vrata
Dizalica i alati su u kutiji sa alatom
ispod rezervnog točka, u prtljažnom
prostoru. Ključ za točkove, priključak
za vuču i duži zavrtanj za
pričvršćivanje oštećenog točka
(samo vozila sa privremenim
rezervnim točkom), nalaze se u vreći
za alat koja se nalazi u udubljenju
rezervnog točka pored kutije sa
alatom. Rezervni točak 3 286.
Točkovi i pneumatici
Stanje pneumatika, stanje
točkova
Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik
ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke na
oštećenja. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Zimski pneumatici
Zimski pneumatici nude veću
bezbednost u vožnji na
temperaturama ispod 7 °C i zato ih
treba staviti na sve točkove.
Shodno zakonskim regulativama određene države, staviti nalepnicu sa
dozvoljenom brzinom u vidokrug
vozača.

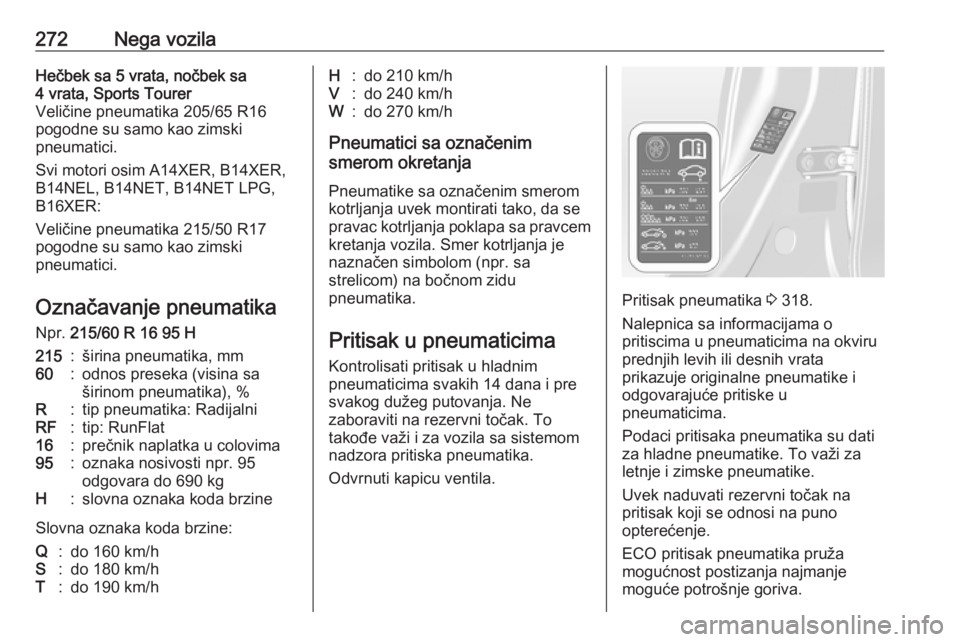

272Nega vozilaHečbek sa 5 vrata, nočbek sa
4 vrata, Sports Tourer
Veličine pneumatika 205/65 R16
pogodne su samo kao zimski
pneumatici.
Svi motori osim A14XER, B14XER,
B14NEL, B14NET, B14NET LPG,
B16XER:
Veličine pneumatika 215/50 R17
pogodne su samo kao zimski
pneumatici.
Označavanje pneumatika
Npr. 215/60 R 16 95 H215:širina pneumatika, mm60:odnos preseka (visina sa
širinom pneumatika), %R:tip pneumatika: RadijalniRF:tip: RunFlat16:prečnik naplatka u colovima95:oznaka nosivosti npr. 95
odgovara do 690 kgH:slovna oznaka koda brzine
Slovna oznaka koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Pneumatici sa označenim
smerom okretanja
Pneumatike sa označenim smerom
kotrljanja uvek montirati tako, da se pravac kotrljanja poklapa sa pravcem kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.
Pritisak u pneumaticima Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti na rezervni točak. To
takođe važi i za vozila sa sistemom nadzora pritiska pneumatika.
Odvrnuti kapicu ventila.
Pritisak pneumatika 3 318.
Nalepnica sa informacijama o
pritiscima u pneumaticima na okviru
prednjih levih ili desnih vrata
prikazuje originalne pneumatike i
odgovarajuće pritiske u
pneumaticima.
Podaci pritisaka pneumatika su dati
za hladne pneumatike. To važi za
letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
ECO pritisak pneumatika pruža
mogućnost postizanja najmanje
moguće potrošnje goriva.

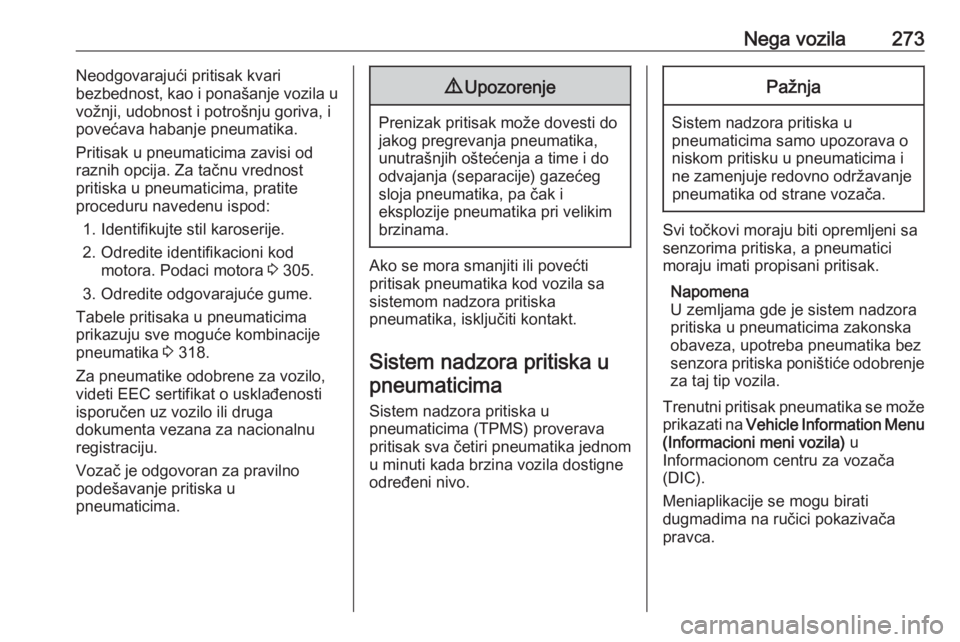

Nega vozila273Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u
vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima zavisi od
raznih opcija. Za tačnu vrednost
pritiska u pneumaticima, pratite
proceduru navedenu ispod:
1. Identifikujte stil karoserije.
2. Odredite identifikacioni kod motora. Podaci motora 3 305.
3. Odredite odgovarajuće gume.
Tabele pritisaka u pneumaticima prikazuju sve moguće kombinacije
pneumatika 3 318.
Za pneumatike odobrene za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.9 Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim brzinama.
Ako se mora smanjiti ili povećti
pritisak pneumatika kod vozila sa
sistemom nadzora pritiska
pneumatika, isključiti kontakt.
Sistem nadzora pritiska u pneumaticima
Sistem nadzora pritiska u
pneumaticima (TPMS) proverava
pritisak sva četiri pneumatika jednom
u minuti kada brzina vozila dostigne
određeni nivo.
Pažnja
Sistem nadzora pritiska u
pneumaticima samo upozorava o
niskom pritisku u pneumaticima i
ne zamenjuje redovno održavanje pneumatika od strane vozača.
Svi točkovi moraju biti opremljeni sasenzorima pritiska, a pneumatici
moraju imati propisani pritisak.
Napomena
U zemljama gde je sistem nadzora pritiska u pneumaticima zakonska
obaveza, upotreba pneumatika bez
senzora pritiska poništiće odobrenje
za taj tip vozila.
Trenutni pritisak pneumatika se može prikazati na Vehicle Information Menu
(Informacioni meni vozila) u
Informacionom centru za vozača (DIC).
Meniaplikacije se mogu birati
dugmadima na ručici pokazivača
pravca.

274Nega vozila

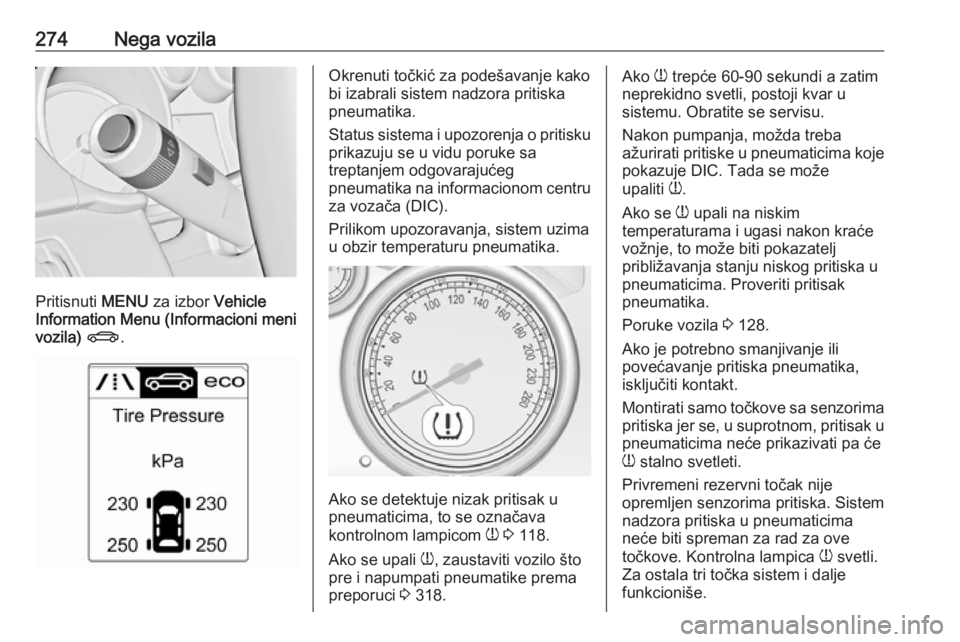

Pritisnuti MENU za izbor Vehicle
Information Menu (Informacioni meni
vozila) X .
Okrenuti točkić za podešavanje kako
bi izabrali sistem nadzora pritiska
pneumatika.
Status sistema i upozorenja o pritisku prikazuju se u vidu poruke sa
treptanjem odgovarajućeg
pneumatika na informacionom centru
za vozača (DIC).
Prilikom upozoravanja, sistem uzima
u obzir temperaturu pneumatika.
Ako se detektuje nizak pritisak u
pneumaticima, to se označava
kontrolnom lampicom w 3 118.
Ako se upali w, zaustaviti vozilo što
pre i napumpati pneumatike prema
preporuci 3 318.
Ako
w trepće 60-90 sekundi a zatim
neprekidno svetli, postoji kvar u
sistemu. Obratite se servisu.
Nakon pumpanja, možda treba
ažurirati pritiske u pneumaticima koje
pokazuje DIC. Tada se može
upaliti w.
Ako se w upali na niskim
temperaturama i ugasi nakon kraće vožnje, to može biti pokazatelj
približavanja stanju niskog pritiska u
pneumaticima. Proveriti pritisak
pneumatika.
Poruke vozila 3 128.
Ako je potrebno smanjivanje ili
povećavanje pritiska pneumatika,
isključiti kontakt.
Montirati samo točkove sa senzorima pritiska jer se, u suprotnom, pritisak u
pneumaticima neće prikazivati pa će
w stalno svetleti.
Privremeni rezervni točak nije
opremljen senzorima pritiska. Sistem
nadzora pritiska u pneumaticima
neće biti spreman za rad za ove
točkove. Kontrolna lampica w svetli.
Za ostala tri točka sistem i dalje
funkcioniše.

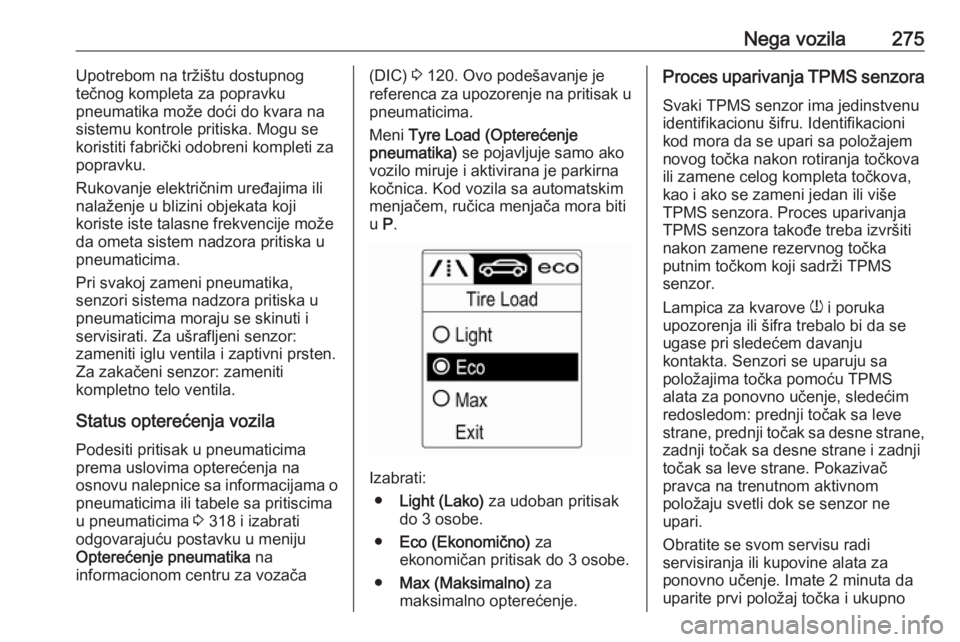

Nega vozila275Upotrebom na tržištu dostupnog
tečnog kompleta za popravku
pneumatika može doći do kvara na sistemu kontrole pritiska. Mogu sekoristiti fabrički odobreni kompleti za
popravku.
Rukovanje električnim uređajima ili
nalaženje u blizini objekata koji
koriste iste talasne frekvencije može
da ometa sistem nadzora pritiska u
pneumaticima.
Pri svakoj zameni pneumatika,
senzori sistema nadzora pritiska u
pneumaticima moraju se skinuti i
servisirati. Za ušrafljeni senzor:
zameniti iglu ventila i zaptivni prsten.
Za zakačeni senzor: zameniti
kompletno telo ventila.
Status opterećenja vozila Podesiti pritisak u pneumaticima
prema uslovima opterećenja na
osnovu nalepnice sa informacijama o pneumaticima ili tabele sa pritiscima
u pneumaticima 3 318 i izabrati
odgovarajuću postavku u meniju
Opterećenje pneumatika na
informacionom centru za vozača(DIC) 3 120. Ovo podešavanje je
referenca za upozorenje na pritisak u
pneumaticima.
Meni Tyre Load (Opterećenje
pneumatika) se pojavljuje samo ako
vozilo miruje i aktivirana je parkirna kočnica. Kod vozila sa automatskim
menjačem, ručica menjača mora biti
u P.
Izabrati:
● Light (Lako) za udoban pritisak
do 3 osobe.
● Eco (Ekonomično) za
ekonomičan pritisak do 3 osobe.
● Max (Maksimalno) za
maksimalno opterećenje.
Proces uparivanja TPMS senzora
Svaki TPMS senzor ima jedinstvenu
identifikacionu šifru. Identifikacioni
kod mora da se upari sa položajem
novog točka nakon rotiranja točkova
ili zamene celog kompleta točkova,
kao i ako se zameni jedan ili više
TPMS senzora. Proces uparivanja
TPMS senzora takođe treba izvršiti
nakon zamene rezervnog točka
putnim točkom koji sadrži TPMS
senzor.
Lampica za kvarove w i poruka
upozorenja ili šifra trebalo bi da se
ugase pri sledećem davanju
kontakta. Senzori se uparuju sa
položajima točka pomoću TPMS alata za ponovno učenje, sledećim
redosledom: prednji točak sa leve
strane, prednji točak sa desne strane, zadnji točak sa desne strane i zadnji
točak sa leve strane. Pokazivač
pravca na trenutnom aktivnom
položaju svetli dok se senzor ne
upari.
Obratite se svom servisu radi
servisiranja ili kupovine alata za
ponovno učenje. Imate 2 minuta da
uparite prvi položaj točka i ukupno

276Nega vozila5 minuta za uparivanje sva četiri
položaja točka. Ako potraje duže,
proces uparivanja se zaustavlja i
mora se ponovo početi.
Proces uparivanja TPMS senzora je: 1. Aktivirati parkirnu kočnicu; kod vozila sa automatskim menjačem,
ručicu menjača postaviti u položaj
P .
2. Dati kontakt.
3. Upotrebiti MENU na ručici
pokazivača pravca za izbor
Vehicle Information Menu
(Informacioni meni vozila) na
informacionom centru za vozača
(DIC).
4. Okrenuti točkić za podešavanje za kretanje kroz meni za pritisak u
pneumaticima.
5. Pritisnuti SET/CLR za
započinjanje procesa uparivanja
senzora. Trebalo bi da se prikaže
poruka koja traži prihvatanje
procesa.6. Ponovo pritisnuti SET/CLR za
potvrdu izbora. Sirena se
oglašava dva puta da signalizira da je prijemnik u režimu ponovnog učenja.
7. Krenuti od prednjeg točka sa leve
strane.
8. Postaviti alat za ponovno učenje naspram bočnog zida
pneumatika, u blizini vretena
ventila. Zatim pritisnuti dugme za aktiviranje TPMS senzora. Kratki
zvuk sirene potvrđuje da je
identifikacioni kod senzora
uparen sa datim položajem točka.
9. Nastaviti do prednjeg točka na desnoj strani i ponoviti proceduru
iz koraka 8.
10. Nastaviti do zadnjeg točka na desnoj strani i ponoviti proceduru
iz koraka 8.
11. Nastaviti do zadnjeg točka na levoj strani i ponoviti proceduru iz
koraka 8. Sirena se oglašava dva
puta kako bi označila da je
identifikacioni kod senzora
uparen sa zadnjim pneumatikomna levoj strani i da proces
uparivanja TPMS senzora više
nije aktivan.
12. Isključiti kontakt.
13. Podesiti sva četiri pneumatika na preporučeni nivo pritiska u
pneumatcima, kako je označeno
na nalepnici sa pritiskom u
pneumaticima.
14. Osigurati da je status za punjenje pneumatika podešen u skladu sa
izabranim pritiskom 3 120.
Temperaturna zavisnost
Pritisak u pneumaticima zavisi od
temperature u pneumaticima. Tokom
vožnje temperatura i pritisak u
pneumaticima rastu. Vrednosti
pritiska u pneumaticima na nalepnici
sa informacijama o pneumaticima i
grafikon pritiska u pneumaticima važe
za hladne pneumatike, što znači na
temperaturi od 20 °C. Pritisak raste za otprilike 10 kPa prilikom povećanja
temperature od 10 °C. Ovo mora biti
uzeto u obzir tokom provere toplih
pneumatika.

Nega vozila277Vrednost pritiska pneumatika
prikazana na informacionom centru
vozača (DIC) pokazuje stvarni
pritisak pneumatika. Ohlađeni
pneumatici će pokazati smanjenu
vrednost, koja ne označava
ispuštanje vazduha.

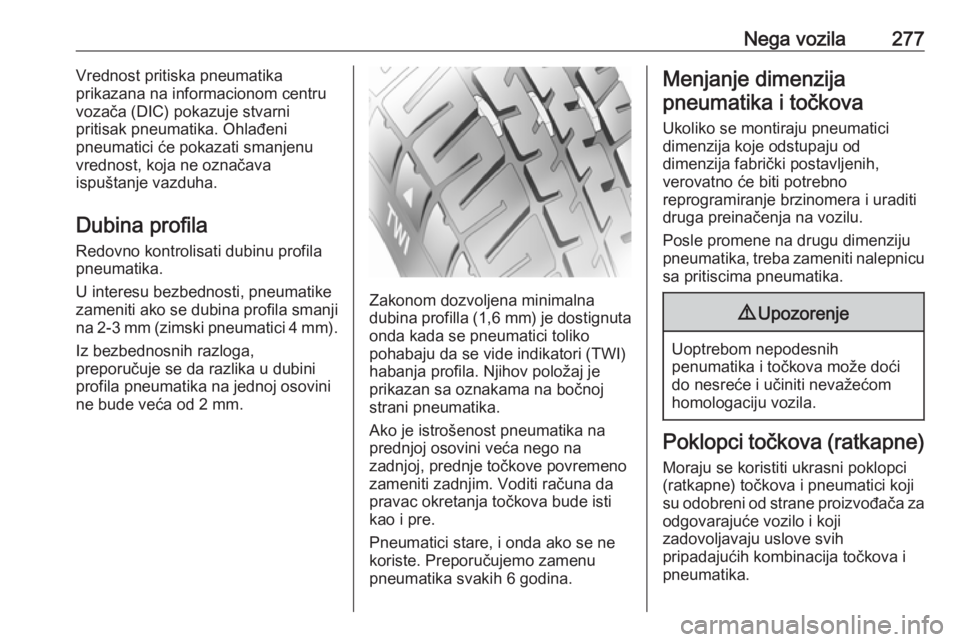

Dubina profila Redovno kontrolisati dubinu profila
pneumatika.
U interesu bezbednosti, pneumatike
zameniti ako se dubina profila smanji
na 2-3 mm (zimski pneumatici 4 mm ).
Iz bezbednosnih razloga, preporučuje se da razlika u dubini
profila pneumatika na jednoj osovini
ne bude veća od 2 mm.
Zakonom dozvoljena minimalna
dubina profilla ( 1,6 mm) je dostignuta
onda kada se pneumatici toliko
pohabaju da se vide indikatori (TWI)
habanja profila. Njihov položaj je
prikazan sa oznakama na bočnoj
strani pneumatika.
Ako je istrošenost pneumatika na
prednjoj osovini veća nego na
zadnjoj, prednje točkove povremeno
zameniti zadnjim. Voditi računa da
pravac okretanja točkova bude isti
kao i pre.
Pneumatici stare, i onda ako se ne
koriste. Preporučujemo zamenu
pneumatika svakih 6 godina.
Menjanje dimenzija
pneumatika i točkova
Ukoliko se montiraju pneumatici
dimenzija koje odstupaju od
dimenzija fabrički postavljenih,
verovatno će biti potrebno
reprogramiranje brzinomera i uraditi druga preinačenja na vozilu.
Posle promene na drugu dimenziju pneumatika, treba zameniti nalepnicu
sa pritiscima pneumatika.9 Upozorenje
Uoptrebom nepodesnih
penumatika i točkova može doći
do nesreće i učiniti nevažećom
homologaciju vozila.
Poklopci točkova (ratkapne)
Moraju se koristiti ukrasni poklopci
(ratkapne) točkova i pneumatici koji
su odobreni od strane proizvođača za
odgovarajuće vozilo i koji
zadovoljavaju uslove svih
pripadajućih kombinacija točkova i
pneumatika.

278Nega vozilaAko se koriste ukrasni poklopci ipneumatici koji nisu fabrički odobreni, pneumatici ne smeju imati zaštitni
obruč.
Ukrasni poklopci točkova ne smeju
ometati hlađenje kočnica.9 Upozorenje
Korišćenje neodgovarajućih
pneumatika ili ukrasnih
poklopaca, mogu dovesti do
iznenadnog gubljenja pritiska i
zbog toga do udesa.
Vozila sa točkovima od čelika: Kada
se koristi zaključavanje navrtki točka, ne pričvršćujte poklopce točkova
(ratkapne).

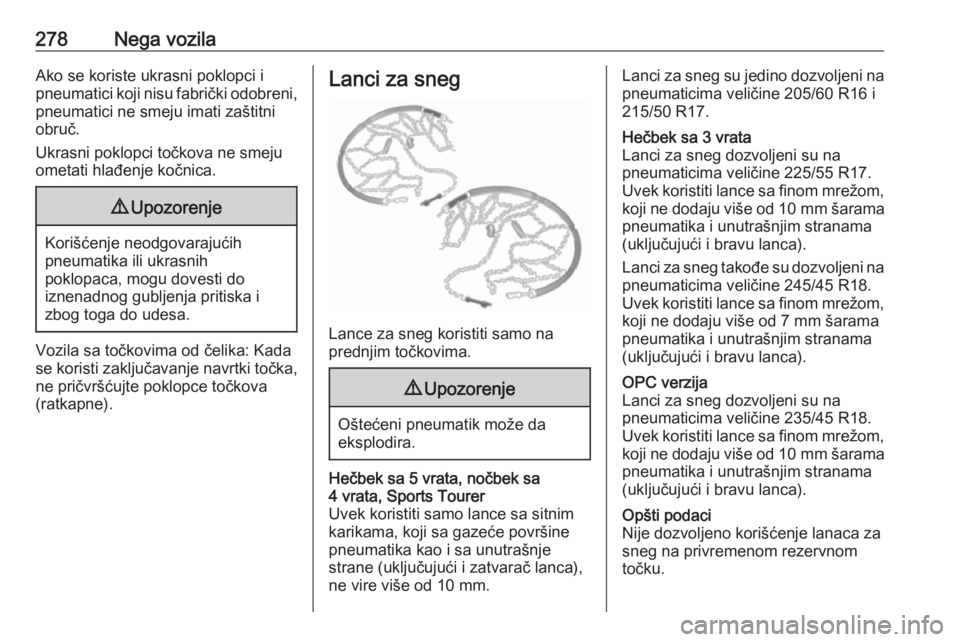

Lanci za sneg
Lance za sneg koristiti samo na
prednjim točkovima.
9 Upozorenje
Oštećeni pneumatik može da
eksplodira.
Hečbek sa 5 vrata, nočbek sa
4 vrata, Sports Tourer
Uvek koristiti samo lance sa sitnim karikama, koji sa gazeće površine
pneumatika kao i sa unutrašnje
strane (uključujući i zatvarač lanca), ne vire više od 10 mm.Lanci za sneg su jedino dozvoljeni na pneumaticima veličine 205/60 R16 i215/50 R17.Hečbek sa 3 vrata
Lanci za sneg dozvoljeni su na
pneumaticima veličine 225/55 R17.
Uvek koristiti lance sa finom mrežom,
koji ne dodaju više od 10 mm šarama
pneumatika i unutrašnjim stranama
(uključujući i bravu lanca).
Lanci za sneg takođe su dozvoljeni na pneumaticima veličine 245/45 R18.
Uvek koristiti lance sa finom mrežom,
koji ne dodaju više od 7 mm šarama
pneumatika i unutrašnjim stranama
(uključujući i bravu lanca).OPC verzija
Lanci za sneg dozvoljeni su na
pneumaticima veličine 235/45 R18.
Uvek koristiti lance sa finom mrežom,
koji ne dodaju više od 10 mm šarama
pneumatika i unutrašnjim stranama (uključujući i bravu lanca).Opšti podaci
Nije dozvoljeno korišćenje lanaca za
sneg na privremenom rezervnom
točku.
