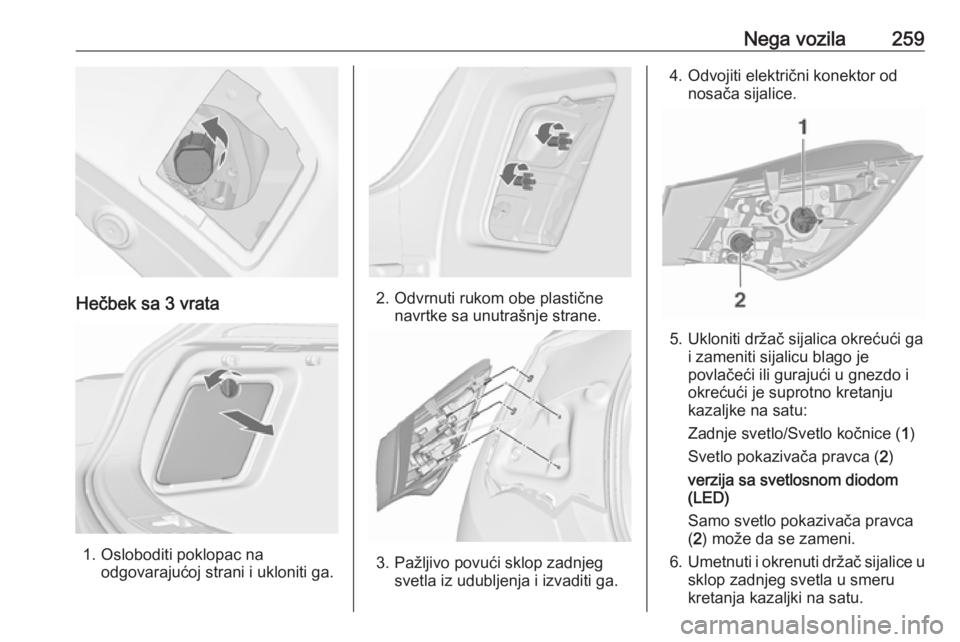

Nega vozila259
Hečbek sa 3 vrata
1. Osloboditi poklopac naodgovarajućoj strani i ukloniti ga.
2. Odvrnuti rukom obe plastičnenavrtke sa unutrašnje strane.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
4. Odvojiti električni konektor odnosača sijalice.
5. Ukloniti držač sijalica okrećući gai zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo/Svetlo kočnice ( 1)
Svetlo pokazivača pravca ( 2)
verzija sa svetlosnom diodom (LED)
Samo svetlo pokazivača pravca
( 2 ) može da se zameni.
6. Umetnuti i okrenuti držač sijalice u
sklop zadnjeg svetla u smeru
kretanja kazaljki na satu.

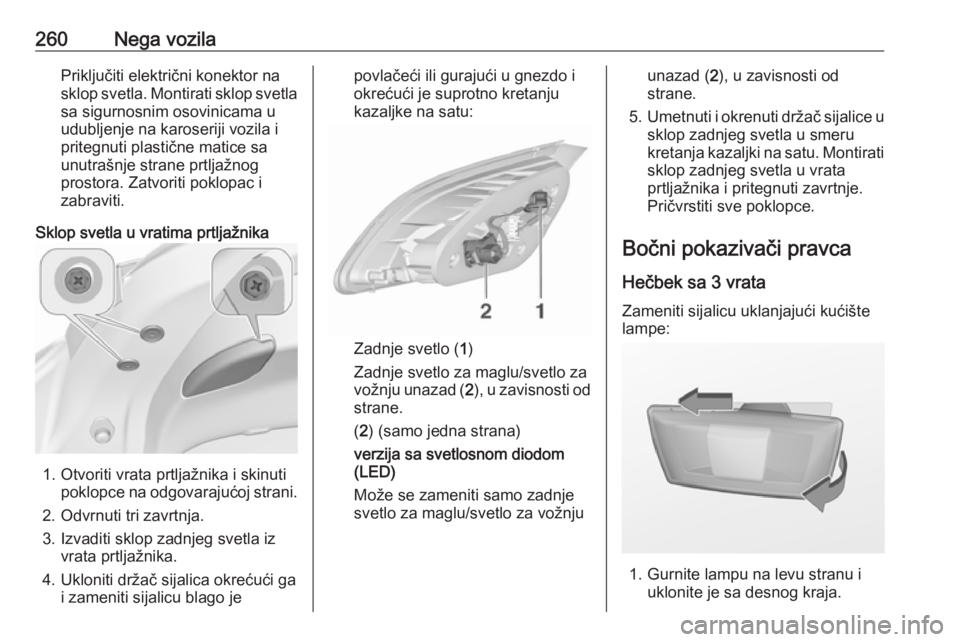

260Nega vozilaPriključiti električni konektor na
sklop svetla. Montirati sklop svetla
sa sigurnosnim osovinicama u
udubljenje na karoseriji vozila i
pritegnuti plastične matice sa
unutrašnje strane prtljažnog
prostora. Zatvoriti poklopac i
zabraviti.
Sklop svetla u vratima prtljažnika
1. Otvoriti vrata prtljažnika i skinuti poklopce na odgovarajućoj strani.
2. Odvrnuti tri zavrtnja.
3. Izvaditi sklop zadnjeg svetla iz vrata prtljažnika.
4. Ukloniti držač sijalica okrećući ga i zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo ( 1)
Zadnje svetlo za maglu/svetlo za
vožnju unazad ( 2), u zavisnosti od
strane.
( 2 ) (samo jedna strana)
verzija sa svetlosnom diodom
(LED)
Može se zameniti samo zadnje
svetlo za maglu/svetlo za vožnju
unazad ( 2), u zavisnosti od
strane.
5. Umetnuti i okrenuti držač sijalice u
sklop zadnjeg svetla u smeru
kretanja kazaljki na satu. Montirati
sklop zadnjeg svetla u vrata
prtljažnika i pritegnuti zavrtnje.
Pričvrstiti sve poklopce.
Bočni pokazivači pravca Hečbek sa 3 vrata
Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levu stranu i uklonite je sa desnog kraja.

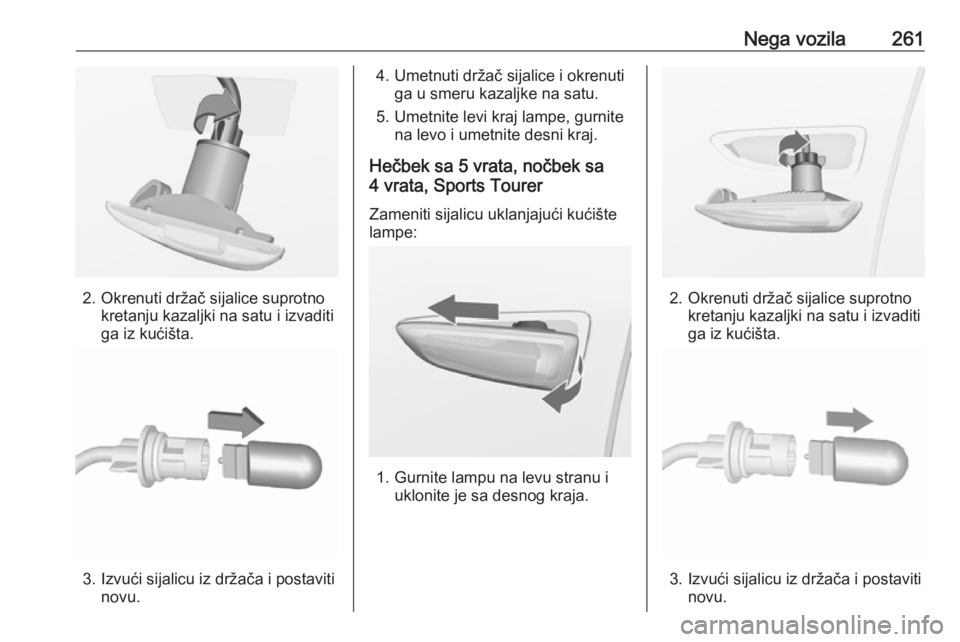

Nega vozila261
2. Okrenuti držač sijalice suprotnokretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.
4. Umetnuti držač sijalice i okrenutiga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite na levo i umetnite desni kraj.
Hečbek sa 5 vrata, nočbek sa
4 vrata, Sports Tourer
Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levu stranu i uklonite je sa desnog kraja.
2. Okrenuti držač sijalice suprotnokretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.

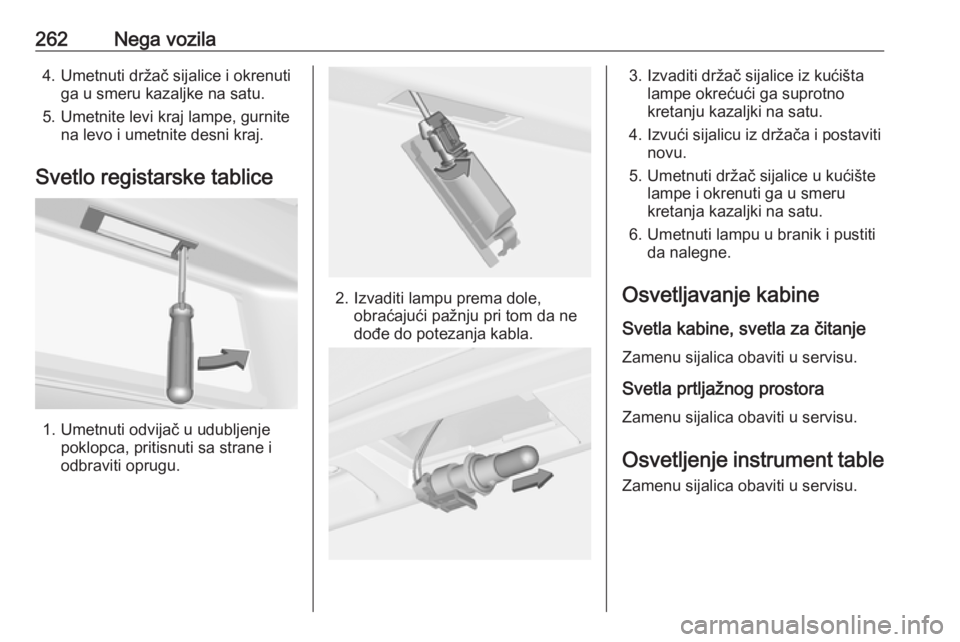

262Nega vozila4. Umetnuti držač sijalice i okrenutiga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite na levo i umetnite desni kraj.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu.
2. Izvaditi lampu prema dole, obraćajući pažnju pri tom da ne
dođe do potezanja kabla.
3. Izvaditi držač sijalice iz kućišta lampe okrećući ga suprotno
kretanju kazaljki na satu.
4. Izvući sijalicu iz držača i postaviti novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga u smeru
kretanja kazaljki na satu.
6. Umetnuti lampu u branik i pustiti da nalegne.
Osvetljavanje kabine Svetla kabine, svetla za čitanjeZamenu sijalica obaviti u servisu.
Svetla prtljažnog prostora
Zamenu sijalica obaviti u servisu.
Osvetljenje instrument tableZamenu sijalica obaviti u servisu.

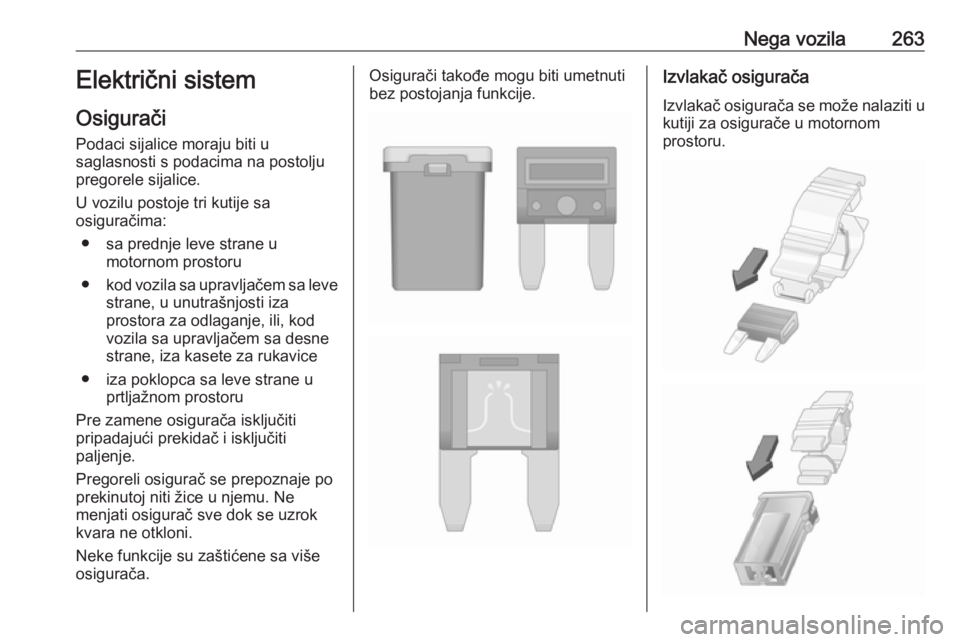

Nega vozila263Električni sistem
Osigurači
Podaci sijalice moraju biti u
saglasnosti s podacima na postolju
pregorele sijalice.
U vozilu postoje tri kutije sa osiguračima:
● sa prednje leve strane u motornom prostoru
● kod vozila sa upravljačem sa leve
strane, u unutrašnjosti iza
prostora za odlaganje, ili, kod
vozila sa upravljačem sa desne
strane, iza kasete za rukavice
● iza poklopca sa leve strane u prtljažnom prostoru
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.

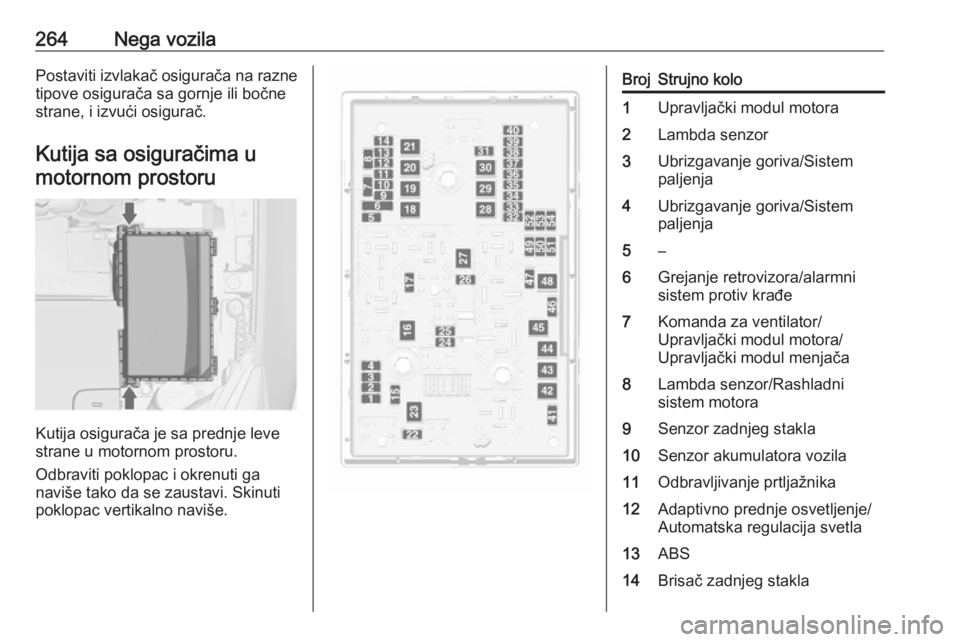

264Nega vozilaPostaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima umotornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac i okrenuti ga
naviše tako da se zaustavi. Skinuti
poklopac vertikalno naviše.
BrojStrujno kolo1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva/Sistem
paljenja4Ubrizgavanje goriva/Sistem
paljenja5–6Grejanje retrovizora/alarmni
sistem protiv krađe7Komanda za ventilator/
Upravljački modul motora/
Upravljački modul menjača8Lambda senzor/Rashladni
sistem motora9Senzor zadnjeg stakla10Senzor akumulatora vozila11Odbravljivanje prtljažnika12Adaptivno prednje osvetljenje/
Automatska regulacija svetla13ABS14Brisač zadnjeg stakla

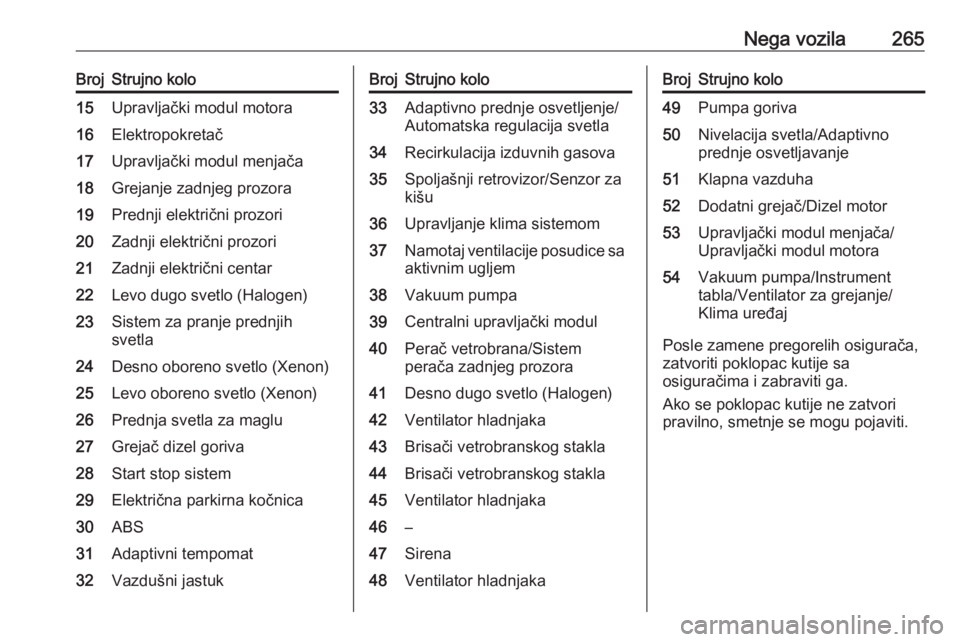

Nega vozila265BrojStrujno kolo15Upravljački modul motora16Elektropokretač17Upravljački modul menjača18Grejanje zadnjeg prozora19Prednji električni prozori20Zadnji električni prozori21Zadnji električni centar22Levo dugo svetlo (Halogen)23Sistem za pranje prednjih
svetla24Desno oboreno svetlo (Xenon)25Levo oboreno svetlo (Xenon)26Prednja svetla za maglu27Grejač dizel goriva28Start stop sistem29Električna parkirna kočnica30ABS31Adaptivni tempomat32Vazdušni jastukBrojStrujno kolo33Adaptivno prednje osvetljenje/
Automatska regulacija svetla34Recirkulacija izduvnih gasova35Spoljašnji retrovizor/Senzor za
kišu36Upravljanje klima sistemom37Namotaj ventilacije posudice sa aktivnim ugljem38Vakuum pumpa39Centralni upravljački modul40Perač vetrobrana/Sistem
perača zadnjeg prozora41Desno dugo svetlo (Halogen)42Ventilator hladnjaka43Brisači vetrobranskog stakla44Brisači vetrobranskog stakla45Ventilator hladnjaka46–47Sirena48Ventilator hladnjakaBrojStrujno kolo49Pumpa goriva50Nivelacija svetla/Adaptivno
prednje osvetljavanje51Klapna vazduha52Dodatni grejač/Dizel motor53Upravljački modul menjača/
Upravljački modul motora54Vakuum pumpa/Instrument
tabla/Ventilator za grejanje/
Klima uređaj
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.

266Nega vozilaKutija sa osiguračima nainstrument tabli
Kod vozila sa upravljačem na levoj
strani, kutija osigurača se nalazi iza
prostora za odlaganje u instrument
tabli.
Otvoriti prostor i gurnuti ga u levo za
otključavanje. Oboriti prostor prema
dole i izvaditi ga.
Kod vozila sa upravljačem na desnoj
strani, kutija sa osiguračima se nalazi
iza poklopca kasete za rukavice.
Otvoriti kasetu za rukavice, nakon
toga otvoriti poklopac i saviti ga
prema dole.
BrojStrujno kolo1Prikazuje2Spoljašnje osvetljenje/
Upravljački modul karoserije3Spoljašnje osvetljenje/
Upravljački modul karoserije4Infotainment sistem5Infotainment sistem/Instrument6Utičnica/Upaljač za cigarete7Utičnica8Levo kratko svetlo/Upravljački
modul karoserije

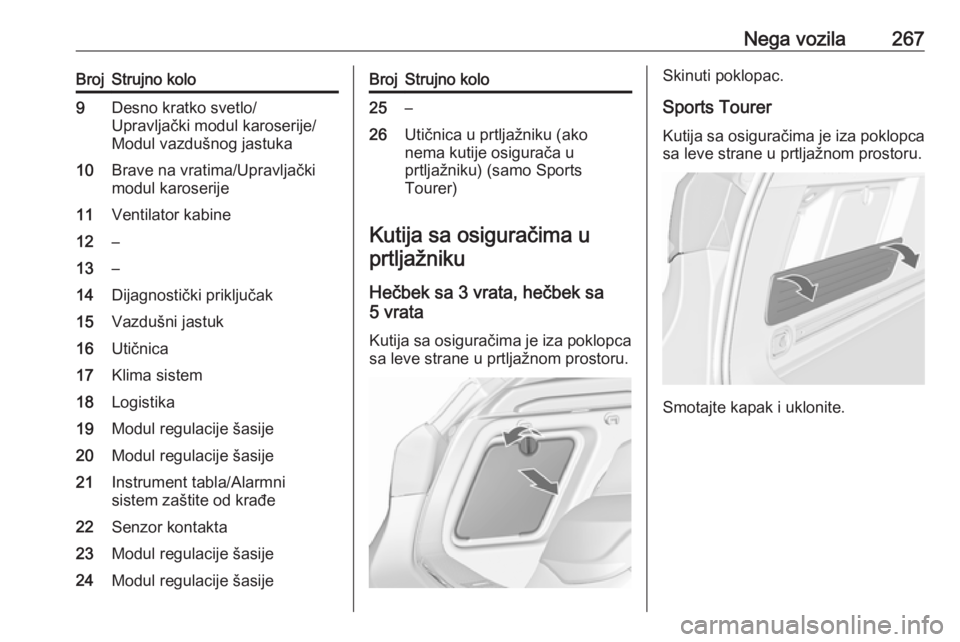

Nega vozila267BrojStrujno kolo9Desno kratko svetlo/
Upravljački modul karoserije/
Modul vazdušnog jastuka10Brave na vratima/Upravljački
modul karoserije11Ventilator kabine12–13–14Dijagnostički priključak15Vazdušni jastuk16Utičnica17Klima sistem18Logistika19Modul regulacije šasije20Modul regulacije šasije21Instrument tabla/Alarmni
sistem zaštite od krađe22Senzor kontakta23Modul regulacije šasije24Modul regulacije šasijeBrojStrujno kolo25–26Utičnica u prtljažniku (ako
nema kutije osigurača u
prtljažniku) (samo Sports
Tourer)
Kutija sa osiguračima u
prtljažniku
Hečbek sa 3 vrata, hečbek sa
5 vrata
Kutija sa osiguračima je iza poklopca sa leve strane u prtljažnom prostoru.
Skinuti poklopac.
Sports Tourer Kutija sa osiguračima je iza poklopca
sa leve strane u prtljažnom prostoru.
Smotajte kapak i uklonite.

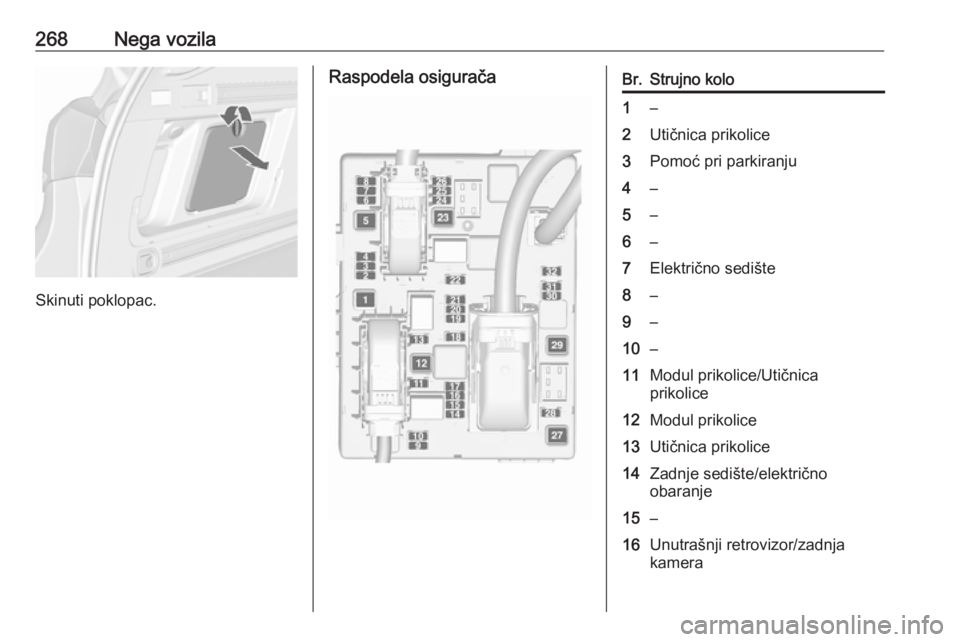

268Nega vozila
Skinuti poklopac.
Raspodela osiguračaBr.Strujno kolo1–2Utičnica prikolice3Pomoć pri parkiranju4–5–6–7Električno sedište8–9–10–11Modul prikolice/Utičnica
prikolice12Modul prikolice13Utičnica prikolice14Zadnje sedište/električno
obaranje15–16Unutrašnji retrovizor/zadnja
kamera
