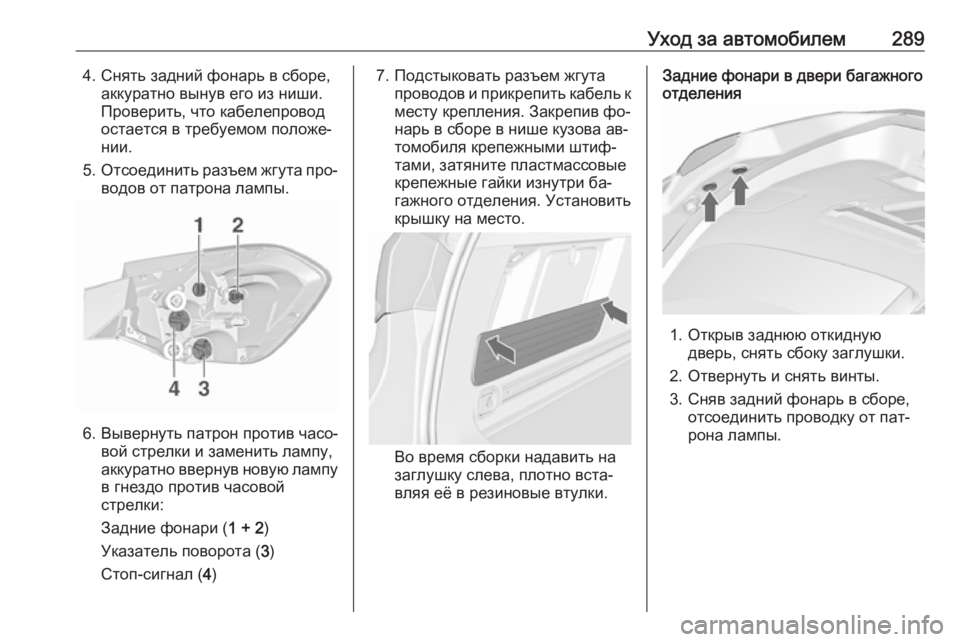

Уход за автомобилем2894. Снять задний фонарь в сборе,аккуратно вынув его из ниши.
Проверить, что кабелепровод
остается в требуемом положе‐
нии.
5. Отсоединить разъем жгута про‐
водов от патрона лампы.
6. Вывернуть патрон против часо‐ вой стрелки и заменить лампу,
аккуратно ввернув новую лампу в гнездо против часовой
стрелки:
Задние фонари ( 1 + 2)
Указатель поворота ( 3)
Стоп-сигнал ( 4)
7. Подстыковать разъем жгута
проводов и прикрепить кабель к
месту крепления. Закрепив фо‐
нарь в сборе в нише кузова ав‐
томобиля крепежными штиф‐
тами, затяните пластмассовые
крепежные гайки изнутри ба‐
гажного отделения. Установить
крышку на место.
Во время сборки надавить на
заглушку слева, плотно вста‐
вляя её в резиновые втулки.
Задние фонари в двери багажного
отделения
1. Открыв заднюю откидную
дверь, снять сбоку заглушки.
2. Отвернуть и снять винты.
3. Сняв задний фонарь в сборе, отсоединить проводку от пат‐
рона лампы.

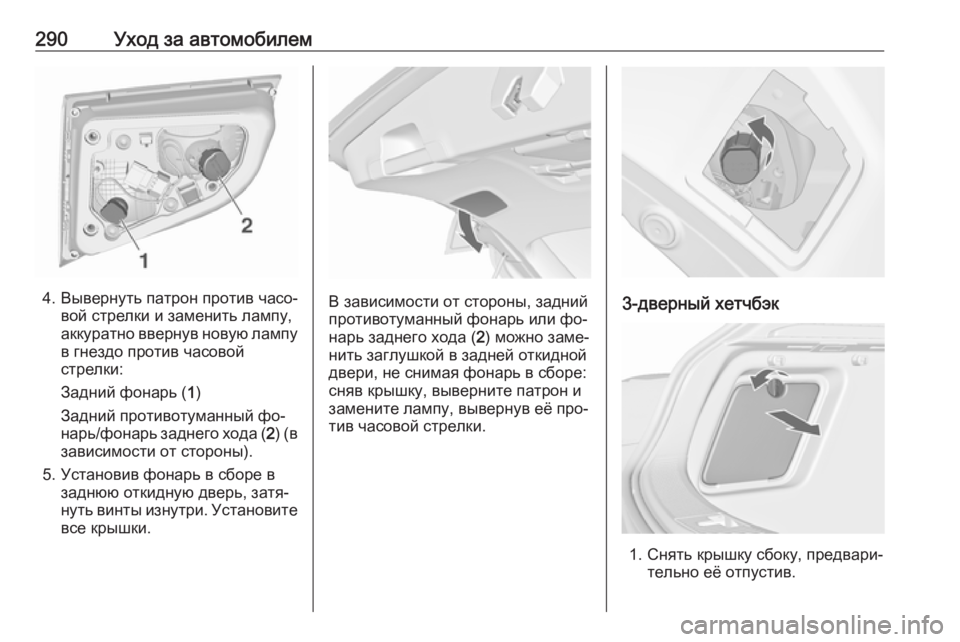

290Уход за автомобилем
4. Вывернуть патрон против часо‐вой стрелки и заменить лампу,
аккуратно ввернув новую лампу в гнездо против часовой
стрелки:
Задний фонарь ( 1)
Задний противотуманный фо‐
нарь/фонарь заднего хода ( 2) (в
зависимости от стороны).
5. Установив фонарь в сборе в заднюю откидную дверь, затя‐нуть винты изнутри. Установите
все крышки.В зависимости от стороны, задний
противотуманный фонарь или фо‐
нарь заднего хода ( 2) можно заме‐
нить заглушкой в задней откидной двери, не снимая фонарь в сборе:
сняв крышку, выверните патрон и
замените лампу, вывернув её про‐
тив часовой стрелки.3-дверный хетчбэк
1. Снять крышку сбоку, предвари‐ тельно её отпустив.

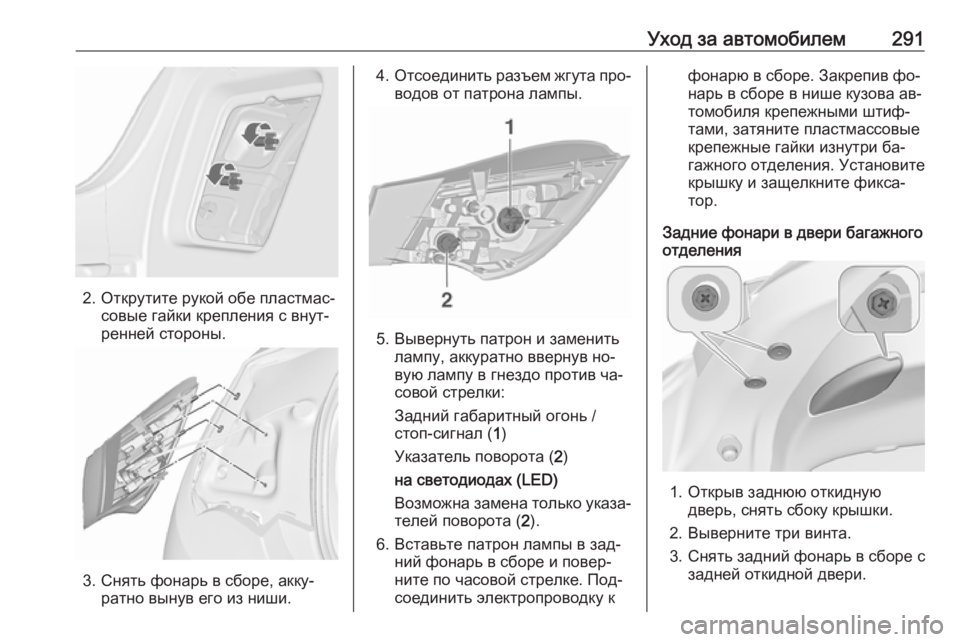

Уход за автомобилем291
2. Открутите рукой обе пластмас‐совые гайки крепления с внут‐
ренней стороны.
3. Снять фонарь в сборе, акку‐ ратно вынув его из ниши.
4.Отсоединить разъем жгута про‐
водов от патрона лампы.
5. Вывернуть патрон и заменить лампу, аккуратно ввернув но‐
вую лампу в гнездо против ча‐
совой стрелки:
Задний габаритный огонь /
стоп-сигнал ( 1)
Указатель поворота ( 2)
на светодиодах (LED)
Возможна замена только указа‐
телей поворота ( 2).
6. Вставьте патрон лампы в зад‐ ний фонарь в сборе и повер‐
ните по часовой стрелке. Под‐
соединить электропроводку к
фонарю в сборе. Закрепив фо‐
нарь в сборе в нише кузова ав‐
томобиля крепежными штиф‐
тами, затяните пластмассовые
крепежные гайки изнутри ба‐
гажного отделения. Установите
крышку и защелкните фикса‐
тор.
Задние фонари в двери багажного отделения
1. Открыв заднюю откидную
дверь, снять сбоку крышки.
2. Выверните три винта.
3. Снять задний фонарь в сборе с задней откидной двери.

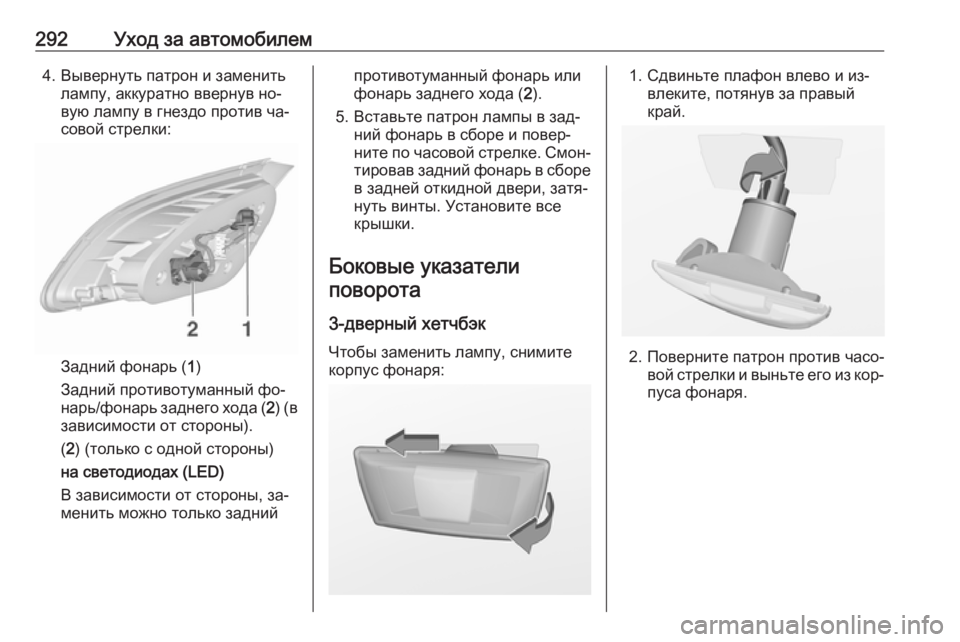

292Уход за автомобилем4. Вывернуть патрон и заменитьлампу, аккуратно ввернув но‐
вую лампу в гнездо против ча‐
совой стрелки:
Задний фонарь ( 1)
Задний противотуманный фо‐
нарь/фонарь заднего хода ( 2) (в
зависимости от стороны).
( 2 ) (только с одной стороны)
на светодиодах (LED)
В зависимости от стороны, за‐
менить можно только задний
противотуманный фонарь или
фонарь заднего хода ( 2).
5. Вставьте патрон лампы в зад‐ ний фонарь в сборе и повер‐
ните по часовой стрелке. Смон‐
тировав задний фонарь в сборе
в задней откидной двери, затя‐
нуть винты. Установите все
крышки.
Боковые указатели поворота
3-дверный хетчбэк Чтобы заменить лампу, снимите
корпус фонаря:1. Сдвиньте плафон влево и из‐ влеките, потянув за правый
край.
2. Поверните патрон против часо‐ вой стрелки и выньте его из кор‐
пуса фонаря.

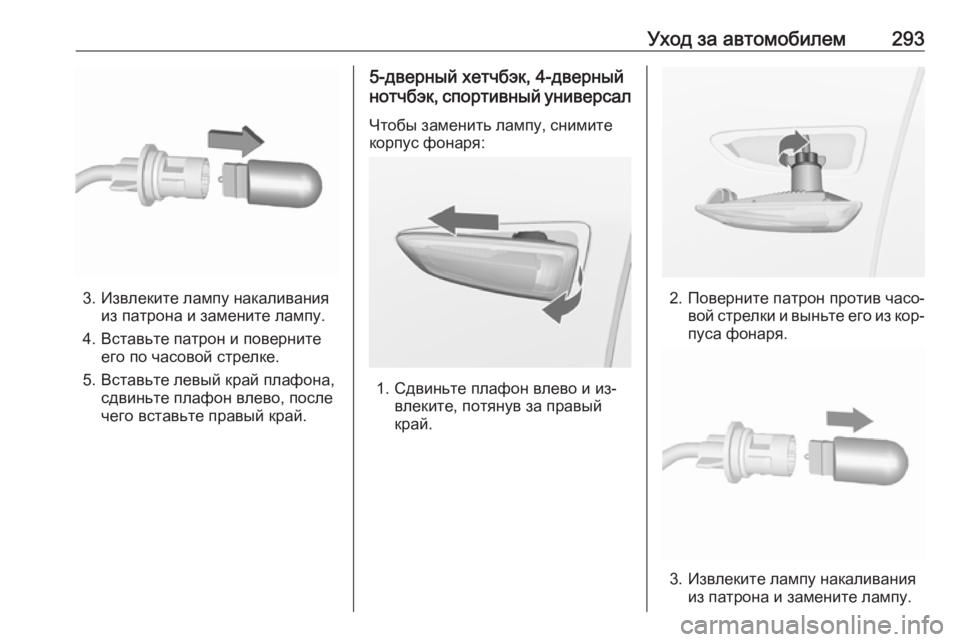

Уход за автомобилем293
3. Извлеките лампу накаливанияиз патрона и замените лампу.
4. Вставьте патрон и поверните его по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
5-дверный хетчбэк, 4-дверный
нотчбэк, спортивный универсал
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и из‐ влеките, потянув за правый
край.
2. Поверните патрон против часо‐ вой стрелки и выньте его из кор‐
пуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.

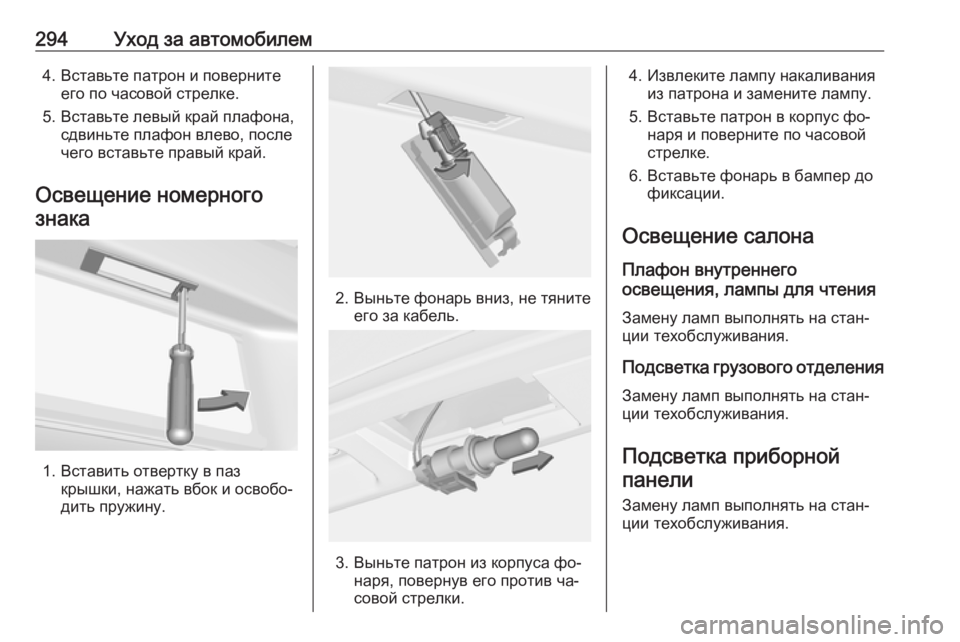

294Уход за автомобилем4. Вставьте патрон и повернитеего по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного знака
1. Вставить отвертку в паз крышки, нажать вбок и освобо‐
дить пружину.
2. Выньте фонарь вниз, не тяните его за кабель.
3. Выньте патрон из корпуса фо‐наря, повернув его против ча‐
совой стрелки.
4. Извлеките лампу накаливания из патрона и замените лампу.
5. Вставьте патрон в корпус фо‐ наря и поверните по часовойстрелке.
6. Вставьте фонарь в бампер до фиксации.
Освещение салона
Плафон внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового отделения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборнойпанели
Замену ламп выполнять на стан‐
ции техобслуживания.

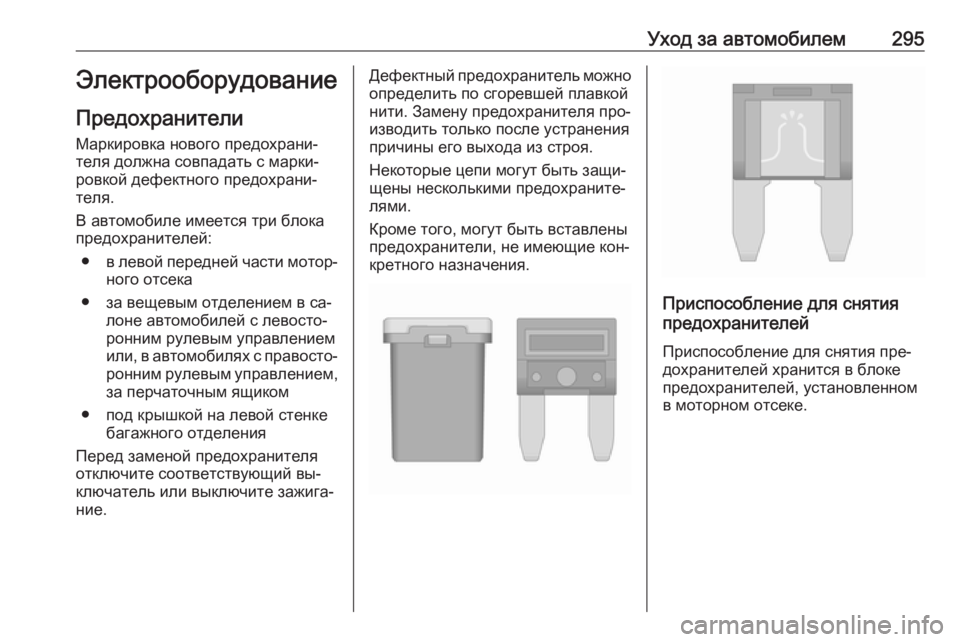

Уход за автомобилем295Электрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
● в левой передней части мотор‐
ного отсека
● за вещевым отделением в са‐ лоне автомобилей с левосто‐
ронним рулевым управлением
или, в автомобилях с правосто‐
ронним рулевым управлением,
за перчаточным ящиком
● под крышкой на левой стенке багажного отделения
Перед заменой предохранителя
отключите соответствующий вы‐ ключатель или выключите зажига‐
ние.Дефектный предохранитель можно
определить по сгоревшей плавкой нити. Замену предохранителя про‐изводить только после устранения
причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие кон‐
кретного назначения.
Приспособление для снятия
предохранителей
Приспособление для снятия пре‐
дохранителей хранится в блоке
предохранителей, установленном
в моторном отсеке.

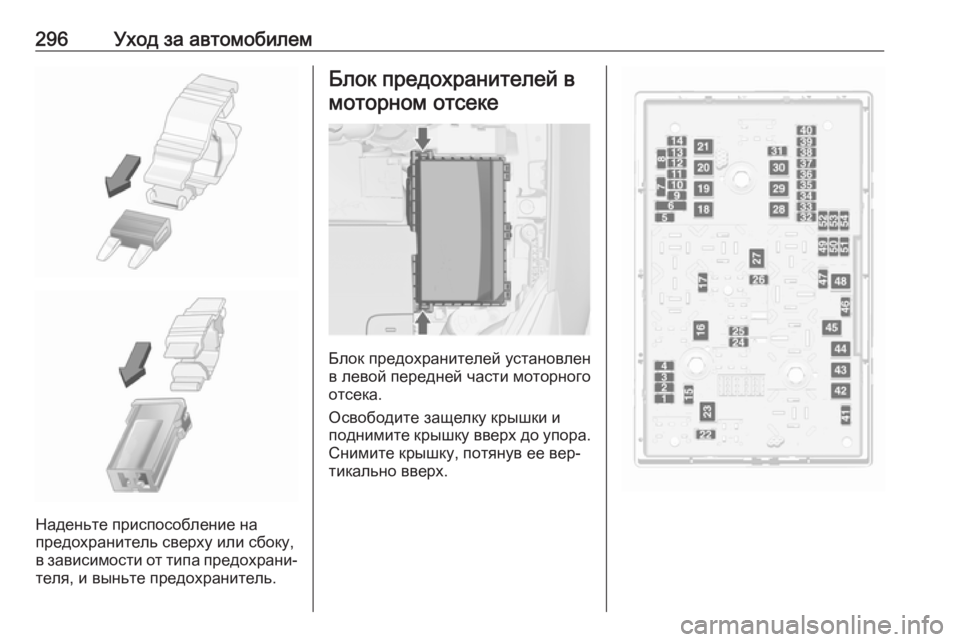

296Уход за автомобилем
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки и
поднимите крышку вверх до упора. Снимите крышку, потянув ее вер‐
тикально вверх.

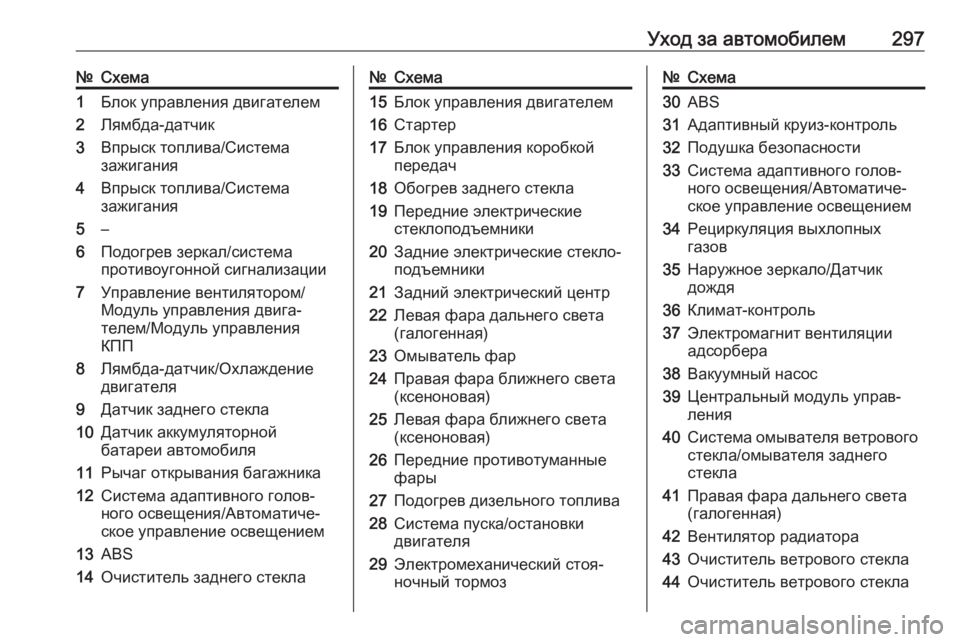

Уход за автомобилем297№Схема1Блок управления двигателем2Лямбда-датчик3Впрыск топлива/Система
зажигания4Впрыск топлива/Система зажигания5–6Подогрев зеркал/система
противоугонной сигнализации7Управление вентилятором/
Модуль управления двига‐
телем/Модуль управления
КПП8Лямбда-датчик/Охлаждение
двигателя9Датчик заднего стекла10Датчик аккумуляторной
батареи автомобиля11Рычаг открывания багажника12Система адаптивного голов‐
ного освещения/Автоматиче‐
ское управление освещением13ABS14Очиститель заднего стекла№Схема15Блок управления двигателем16Стартер17Блок управления коробкой
передач18Обогрев заднего стекла19Передние электрические
стеклоподъемники20Задние электрические стекло‐
подъемники21Задний электрический центр22Левая фара дальнего света
(галогенная)23Омыватель фар24Правая фара ближнего света
(ксеноновая)25Левая фара ближнего света
(ксеноновая)26Передние противотуманные
фары27Подогрев дизельного топлива28Система пуска/остановки
двигателя29Электромеханический стоя‐
ночный тормоз№Схема30ABS31Адаптивный круиз-контроль32Подушка безопасности33Система адаптивного голов‐
ного освещения/Автоматиче‐
ское управление освещением34Рециркуляция выхлопных
газов35Наружное зеркало/Датчик
дождя36Климат-контроль37Электромагнит вентиляции
адсорбера38Вакуумный насос39Центральный модуль управ‐
ления40Система омывателя ветрового стекла/омывателя заднего
стекла41Правая фара дальнего света
(галогенная)42Вентилятор радиатора43Очиститель ветрового стекла44Очиститель ветрового стекла

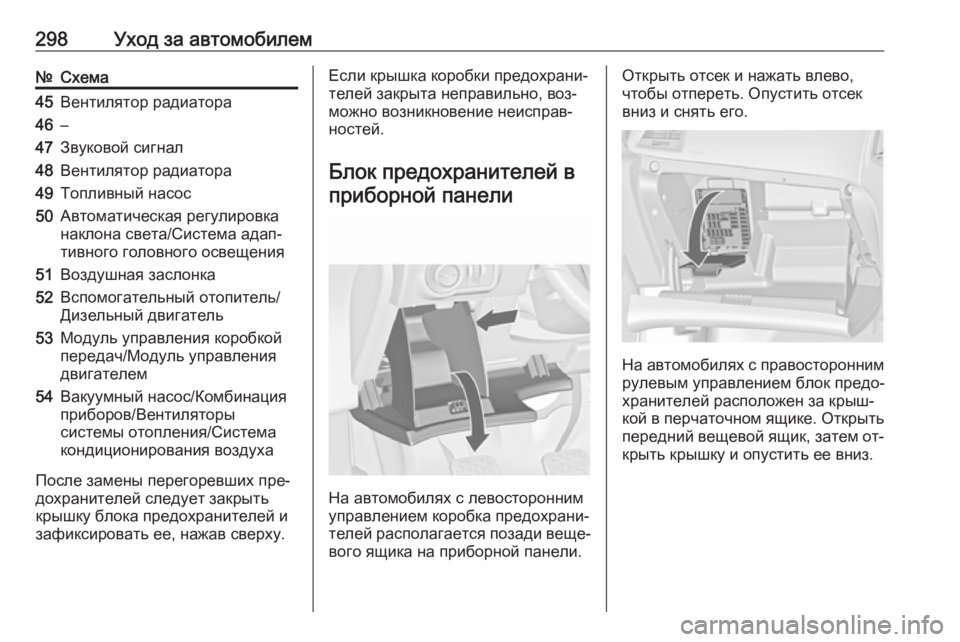

298Уход за автомобилем№Схема45Вентилятор радиатора46–47Звуковой сигнал48Вентилятор радиатора49Топливный насос50Автоматическая регулировка
наклона света/Система адап‐
тивного головного освещения51Воздушная заслонка52Вспомогательный отопитель/
Дизельный двигатель53Модуль управления коробкой
передач/Модуль управления
двигателем54Вакуумный насос/Комбинация
приборов/Вентиляторы
системы отопления/Система
кондиционирования воздуха
После замены перегоревших пре‐
дохранителей следует закрыть
крышку блока предохранителей и зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно, воз‐
можно возникновение неисправ‐
ностей.
Блок предохранителей вприборной панели
На автомобилях с левосторонним
управлением коробка предохрани‐
телей располагается позади веще‐
вого ящика на приборной панели.
Открыть отсек и нажать влево,
чтобы отпереть. Опустить отсек
вниз и снять его.
На автомобилях с правосторонним рулевым управлением блок предо‐
хранителей расположен за крыш‐ кой в перчаточном ящике. Открыть
передний вещевой ящик, затем от‐ крыть крышку и опустить ее вниз.
