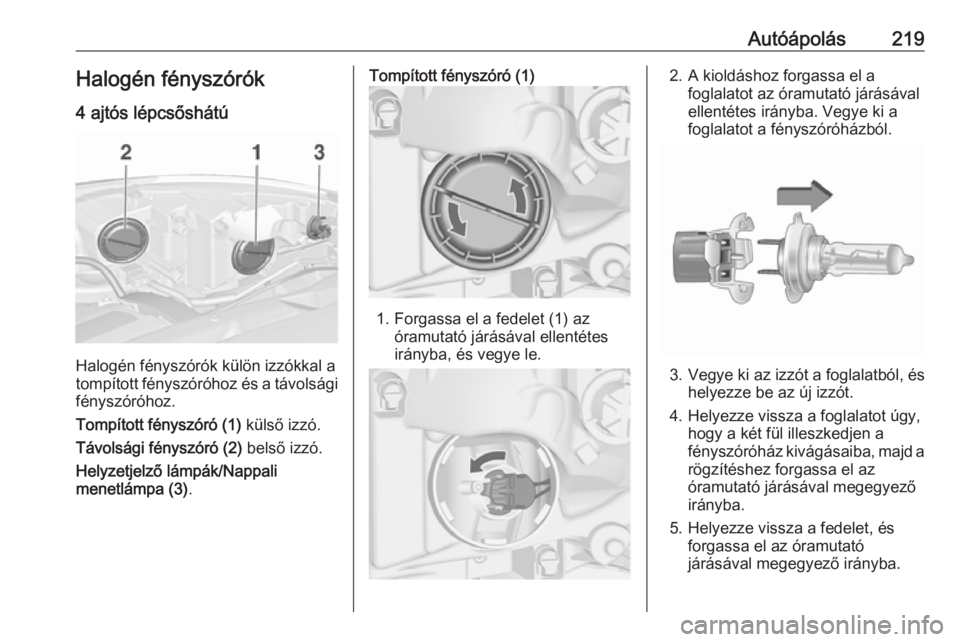

Autóápolás219Halogén fényszórók4 ajtós lépcsőshátú
Halogén fényszórók külön izzókkal a
tompított fényszóróhoz és a távolsági fényszóróhoz.
Tompított fényszóró (1) külső izzó.
Távolsági fényszóró (2) belső izzó.
Helyzetjelző lámpák/Nappali
menetlámpa (3) .
Tompított fényszóró (1)
1. Forgassa el a fedelet (1) az
óramutató járásával ellentétes
irányba, és vegye le.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.
3. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
5. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.

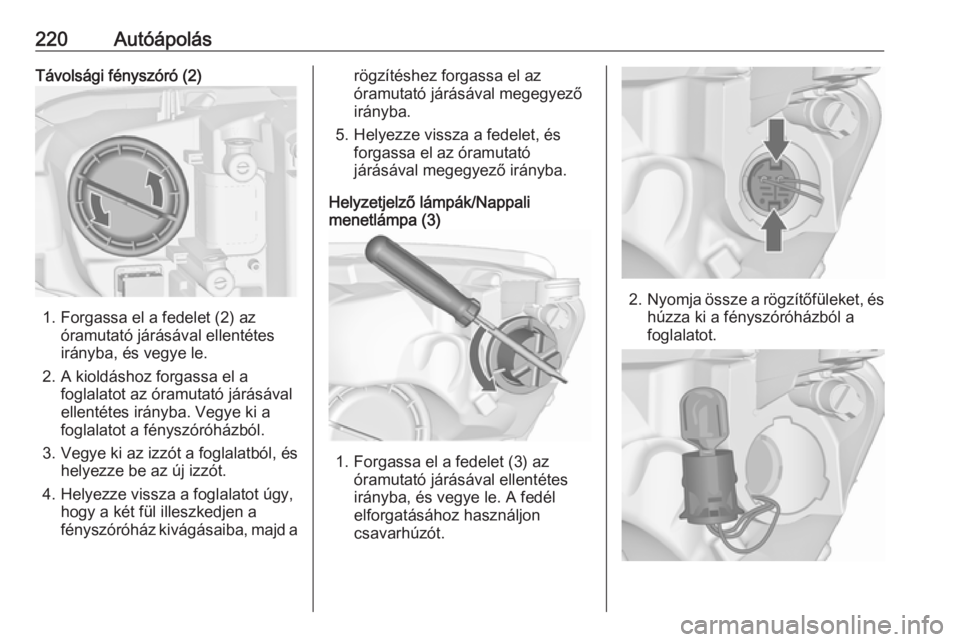

220AutóápolásTávolsági fényszóró (2)
1. Forgassa el a fedelet (2) azóramutató járásával ellentétes
irányba, és vegye le.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.
3. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a
rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
5. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Helyzetjelző lámpák/Nappali
menetlámpa (3)
1. Forgassa el a fedelet (3) az
óramutató járásával ellentétes
irányba, és vegye le. A fedél
elforgatásához használjon
csavarhúzót.
2. Nyomja össze a rögzítőfüleket, és
húzza ki a fényszóróházból a
foglalatot.

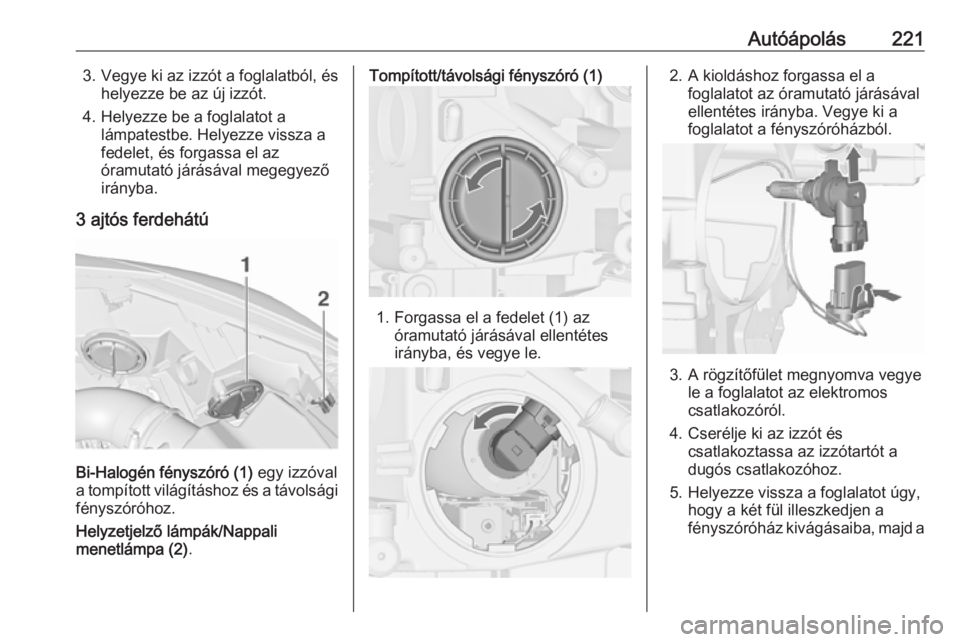

Autóápolás2213. Vegye ki az izzót a foglalatból, éshelyezze be az új izzót.
4. Helyezze be a foglalatot a lámpatestbe. Helyezze vissza a
fedelet, és forgassa el az
óramutató járásával megegyező
irányba.
3 ajtós ferdehátú
Bi-Halogén fényszóró (1) egy izzóval
a tompított világításhoz és a távolsági fényszóróhoz.
Helyzetjelző lámpák/Nappali
menetlámpa (2) .
Tompított/távolsági fényszóró (1)
1. Forgassa el a fedelet (1) az
óramutató járásával ellentétes
irányba, és vegye le.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.
3. A rögzítőfület megnyomva vegye le a foglalatot az elektromoscsatlakozóról.
4. Cserélje ki az izzót és csatlakoztassa az izzótartót a
dugós csatlakozóhoz.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a

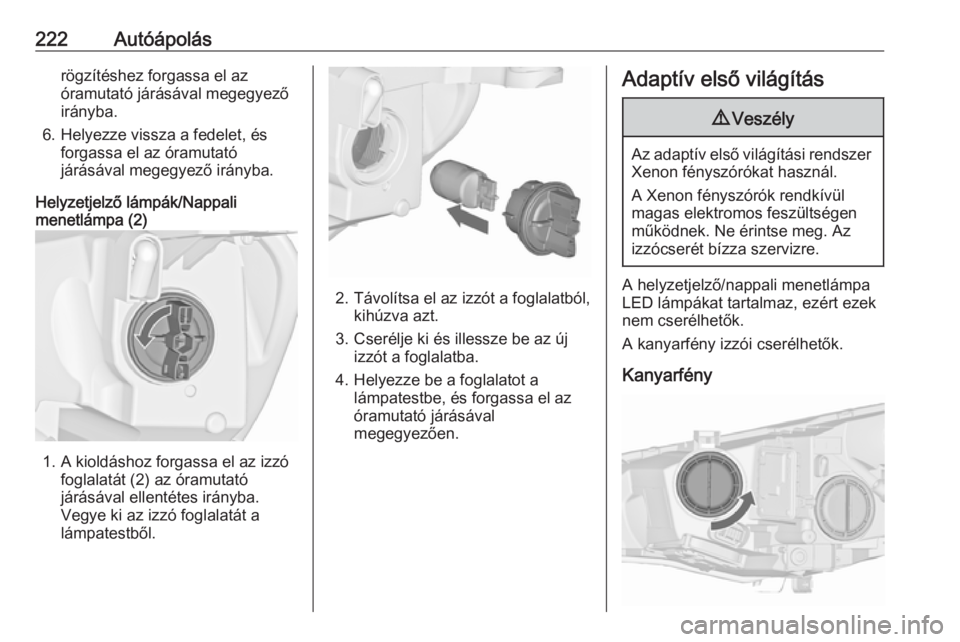

222Autóápolásrögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Helyzetjelző lámpák/Nappali
menetlámpa (2)
1. A kioldáshoz forgassa el az izzó
foglalatát (2) az óramutató
járásával ellentétes irányba.
Vegye ki az izzó foglalatát a
lámpatestből.
2. Távolítsa el az izzót a foglalatból, kihúzva azt.
3. Cserélje ki és illessze be az új izzót a foglalatba.
4. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.
Adaptív első világítás9 Veszély
Az adaptív első világítási rendszer
Xenon fényszórókat használ.
A Xenon fényszórók rendkívül
magas elektromos feszültségen
működnek. Ne érintse meg. Az
izzócserét bízza szervizre.
A helyzetjelző/nappali menetlámpa
LED lámpákat tartalmaz, ezért ezek
nem cserélhetők.
A kanyarfény izzói cserélhetők.
Kanyarfény

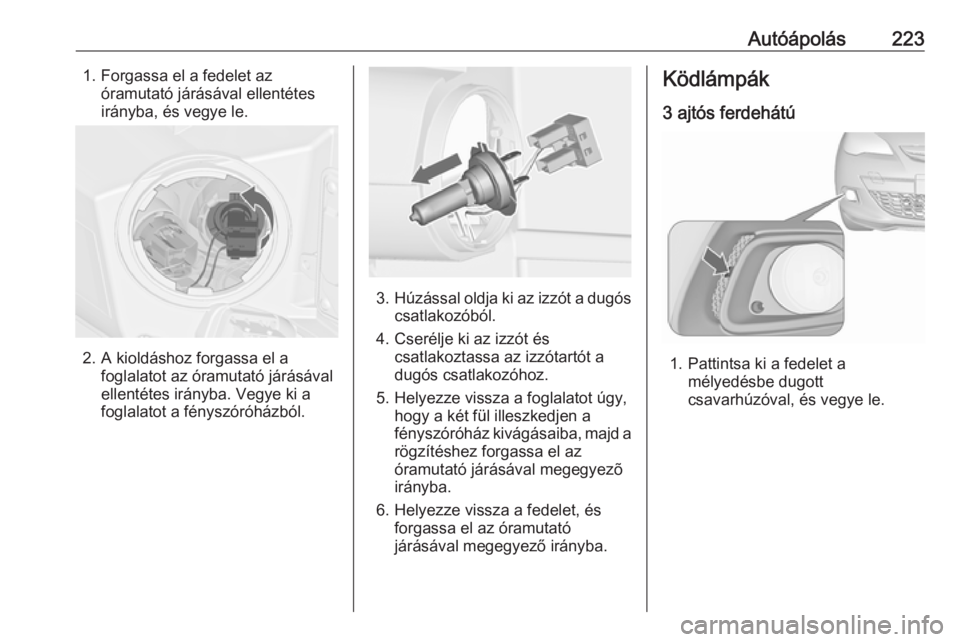

Autóápolás2231. Forgassa el a fedelet azóramutató járásával ellentétes
irányba, és vegye le.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.
3. Húzással oldja ki az izzót a dugós
csatlakozóból.
4. Cserélje ki az izzót és csatlakoztassa az izzótartót a
dugós csatlakozóhoz.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyezõ
irányba.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Ködlámpák
3 ajtós ferdehátú
1. Pattintsa ki a fedelet a mélyedésbe dugott
csavarhúzóval, és vegye le.

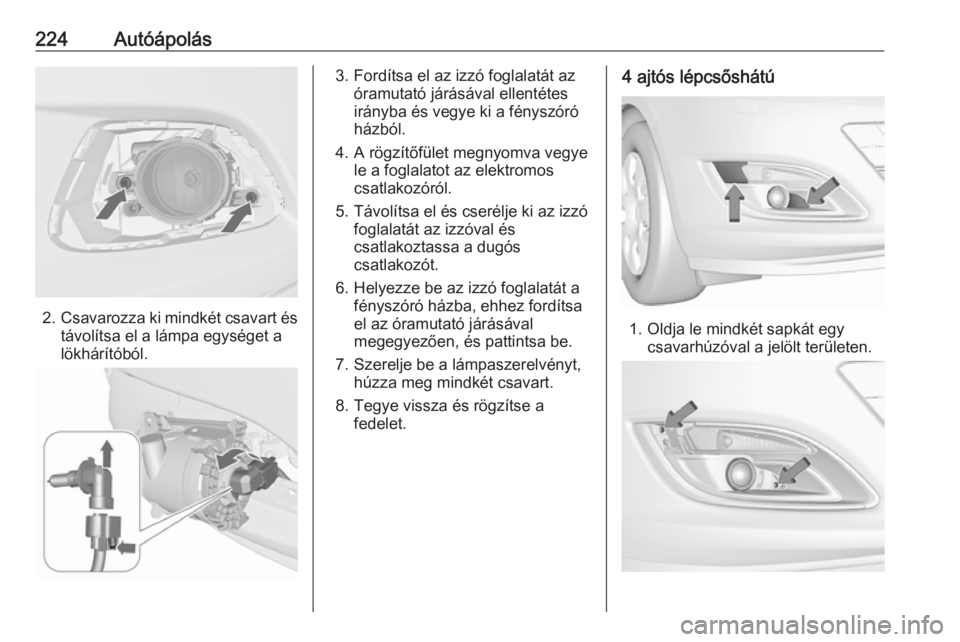

224Autóápolás
2.Csavarozza ki mindkét csavart és
távolítsa el a lámpa egységet a
lökhárítóból.
3. Fordítsa el az izzó foglalatát az óramutató járásával ellentétes
irányba és vegye ki a fényszóró
házból.
4. A rögzítőfület megnyomva vegye le a foglalatot az elektromoscsatlakozóról.
5. Távolítsa el és cserélje ki az izzó foglalatát az izzóval és
csatlakoztassa a dugós
csatlakozót.
6. Helyezze be az izzó foglalatát a fényszóró házba, ehhez fordítsa
el az óramutató járásával
megegyezően, és pattintsa be.
7. Szerelje be a lámpaszerelvényt, húzza meg mindkét csavart.
8. Tegye vissza és rögzítse a fedelet.4 ajtós lépcsőshátú
1. Oldja le mindkét sapkát egycsavarhúzóval a jelölt területen.

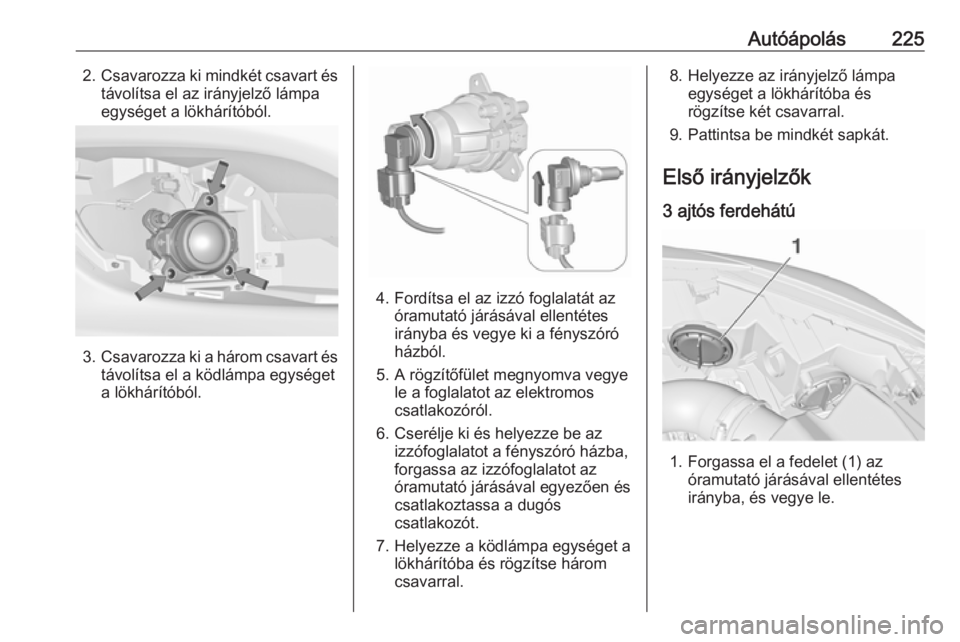

Autóápolás2252.Csavarozza ki mindkét csavart és
távolítsa el az irányjelző lámpa
egységet a lökhárítóból.
3. Csavarozza ki a három csavart és
távolítsa el a ködlámpa egységet
a lökhárítóból.
4. Fordítsa el az izzó foglalatát az óramutató járásával ellentétes
irányba és vegye ki a fényszóró
házból.
5. A rögzítőfület megnyomva vegye le a foglalatot az elektromos
csatlakozóról.
6. Cserélje ki és helyezze be az izzófoglalatot a fényszóró házba,
forgassa az izzófoglalatot az
óramutató járásával egyezően és csatlakoztassa a dugós
csatlakozót.
7. Helyezze a ködlámpa egységet a lökhárítóba és rögzítse három
csavarral.
8. Helyezze az irányjelző lámpa egységet a lökhárítóba és
rögzítse két csavarral.
9. Pattintsa be mindkét sapkát.
Első irányjelzők 3 ajtós ferdehátú
1. Forgassa el a fedelet (1) az óramutató járásával ellentétes
irányba, és vegye le.

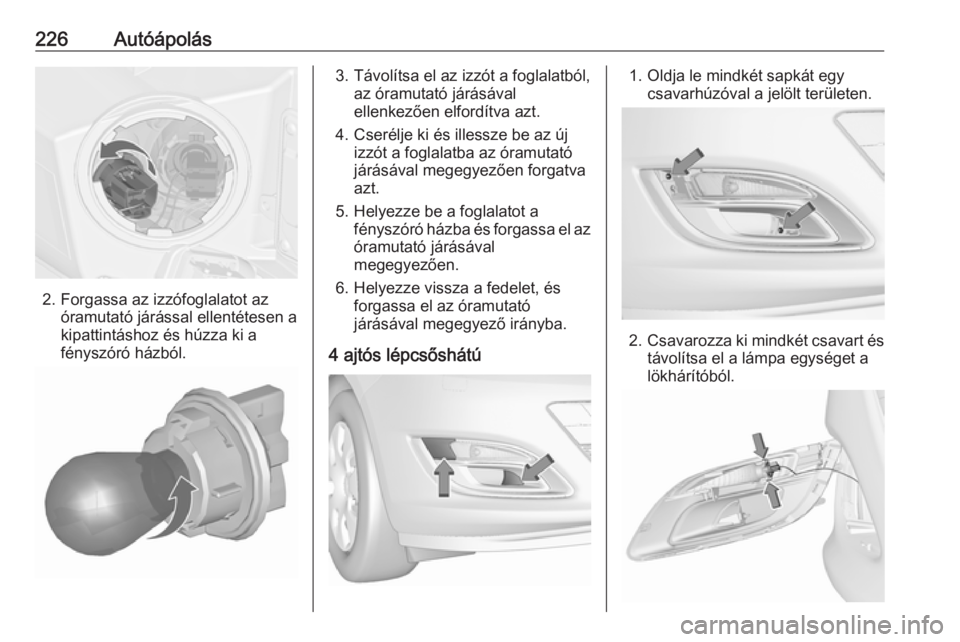

226Autóápolás
2. Forgassa az izzófoglalatot azóramutató járással ellentétesen a
kipattintáshoz és húzza ki a fényszóró házból.
3. Távolítsa el az izzót a foglalatból, az óramutató járásávalellenkezően elfordítva azt.
4. Cserélje ki és illessze be az új izzót a foglalatba az óramutató
járásával megegyezően forgatva
azt.
5. Helyezze be a foglalatot a fényszóró házba és forgassa el az
óramutató járásával
megegyezően.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
4 ajtós lépcsőshátú1. Oldja le mindkét sapkát egy csavarhúzóval a jelölt területen.
2.Csavarozza ki mindkét csavart és
távolítsa el a lámpa egységet a
lökhárítóból.

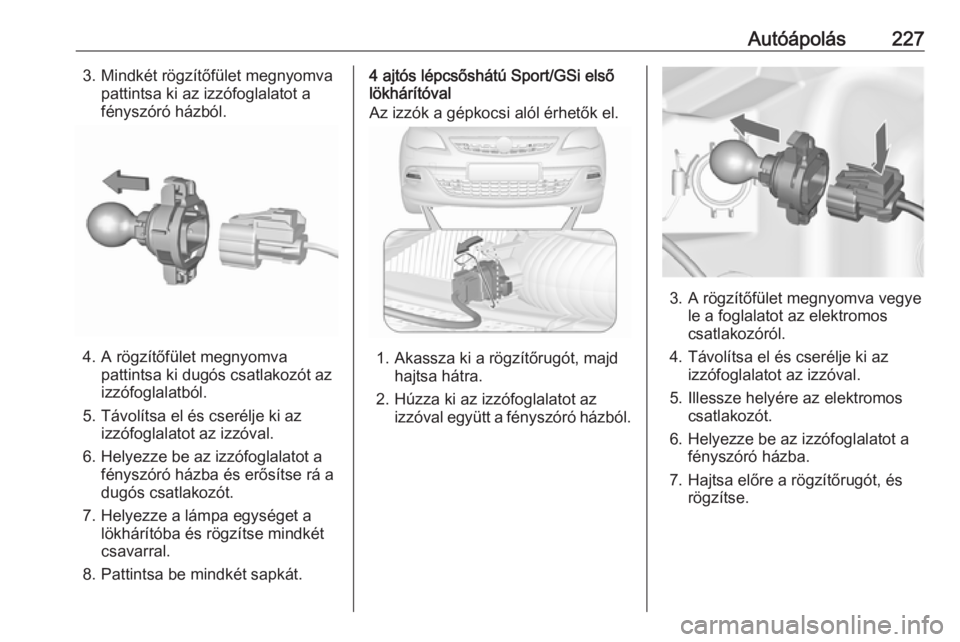

Autóápolás2273. Mindkét rögzítőfület megnyomvapattintsa ki az izzófoglalatot a
fényszóró házból.
4. A rögzítőfület megnyomva pattintsa ki dugós csatlakozót az
izzófoglalatból.
5. Távolítsa el és cserélje ki az izzófoglalatot az izzóval.
6. Helyezze be az izzófoglalatot a fényszóró házba és erősítse rá adugós csatlakozót.
7. Helyezze a lámpa egységet a lökhárítóba és rögzítse mindkét
csavarral.
8. Pattintsa be mindkét sapkát.
4 ajtós lépcsőshátú Sport/GSi első
lökhárítóval
Az izzók a gépkocsi alól érhetők el.
1. Akassza ki a rögzítőrugót, majd hajtsa hátra.
2. Húzza ki az izzófoglalatot az izzóval együtt a fényszóró házból.
3. A rögzítőfület megnyomva vegyele a foglalatot az elektromos
csatlakozóról.
4. Távolítsa el és cserélje ki az izzófoglalatot az izzóval.
5. Illessze helyére az elektromos csatlakozót.
6. Helyezze be az izzófoglalatot a fényszóró házba.
7. Hajtsa előre a rögzítőrugót, és rögzítse.

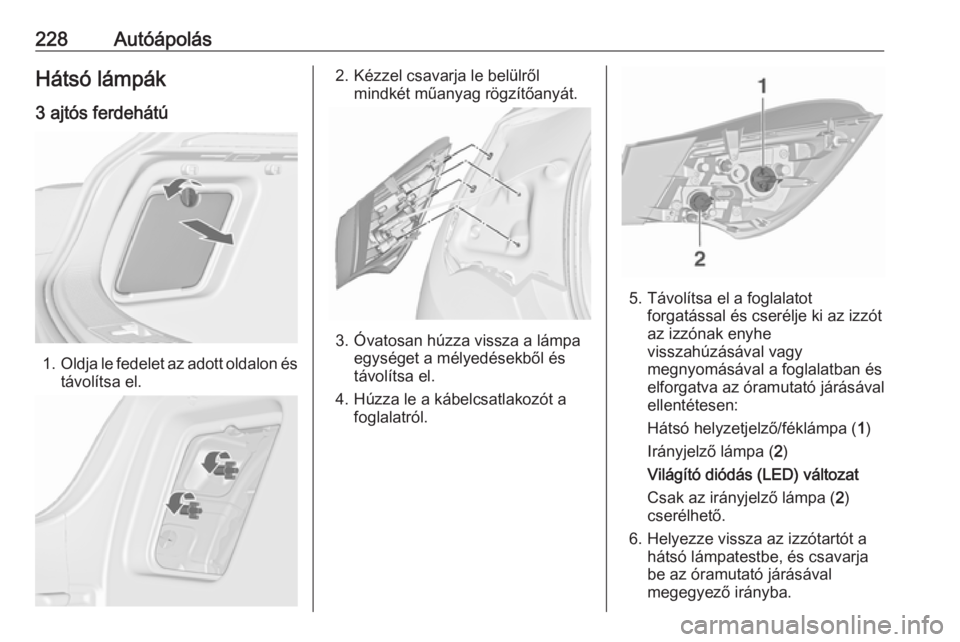

228AutóápolásHátsó lámpák
3 ajtós ferdehátú
1. Oldja le fedelet az adott oldalon és
távolítsa el.
2. Kézzel csavarja le belülről mindkét műanyag rögzítőanyát.
3. Óvatosan húzza vissza a lámpa egységet a mélyedésekből és
távolítsa el.
4. Húzza le a kábelcsatlakozót a foglalatról.
5. Távolítsa el a foglalatotforgatással és cserélje ki az izzótaz izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző/féklámpa ( 1)
Irányjelző lámpa ( 2)
Világító diódás (LED) változat
Csak az irányjelző lámpa ( 2)
cserélhető.
6. Helyezze vissza az izzótartót a hátsó lámpatestbe, és csavarja
be az óramutató járásával
megegyező irányba.
