Autóápolás229Csatlakoztassa a
kábelcsatlakozót a lámpa
egységbe. Illessze be a lámpa
egységet a rögzítőcsapokkal a
jármű-karosszéria mélyedéseibe
és húzza meg a műanyag rögzítőanyákat a csomagtér
belsejéből. Zárja be a fedelet és
rögzítse.
Csomagtérajtó lámpaszerelvénye
1. Nyissa ki a csomagtérajtót, vegye
le a fedeleket a megfelelő oldalon.
2. Csavarozza ki a három csavart.
3. Távolítsa el a hátsó lámpa egységet a csomagtérajtóból.
4. Távolítsa el a foglalatot forgatással és cserélje ki az izzót
az izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző lámpa ( 1)
Hátsó ködlámpa/tolatólámpa ( 2),
oldaltól függően.
Világító diódás (LED) változat
Csak hátsó ködlámpa illetve tolatólámpa ( 2), a gépjármű
oldaltól függően, cserélhető.
5. Helyezze vissza az izzótartót a hátsó lámpatestbe, és csavarja
be az óramutató járásával
megegyező irányba. Illessze a
lámpa egységet a
csomagtérajtóba, és húzza meg a
csavarokat. Tegyen vissza
minden fedelet.

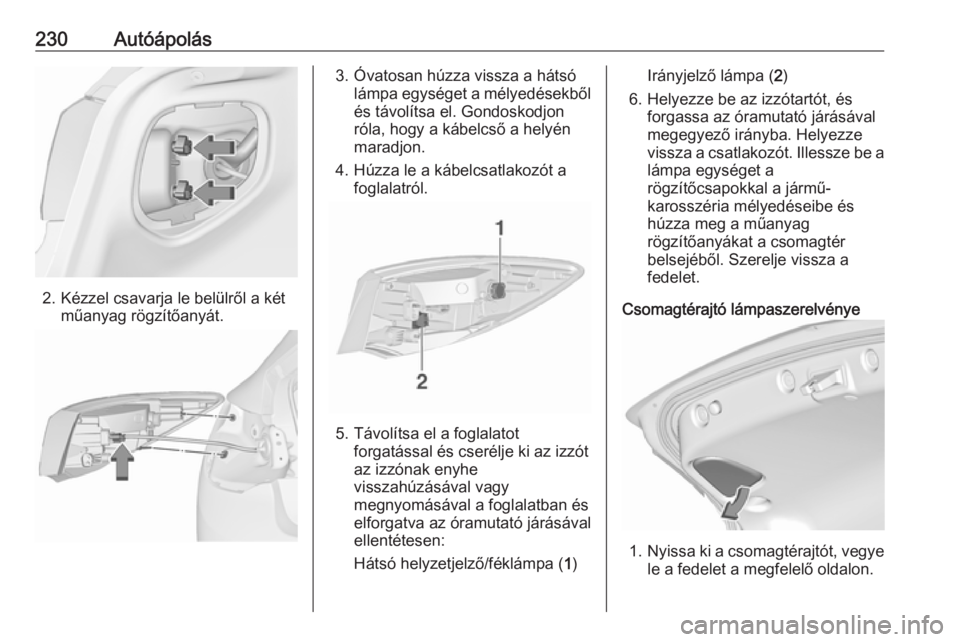

4 ajtós lépcsőshátú
1. Távolítsa el a fedelet a megfelelő oldalon.

230Autóápolás
2. Kézzel csavarja le belülről a kétműanyag rögzítőanyát.
3. Óvatosan húzza vissza a hátsólámpa egységet a mélyedésekből
és távolítsa el. Gondoskodjon
róla, hogy a kábelcső a helyén
maradjon.
4. Húzza le a kábelcsatlakozót a foglalatról.
5. Távolítsa el a foglalatotforgatással és cserélje ki az izzótaz izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző/féklámpa ( 1)
Irányjelző lámpa ( 2)
6. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba. Helyezze
vissza a csatlakozót. Illessze be a lámpa egységet a
rögzítőcsapokkal a jármű-
karosszéria mélyedéseibe és
húzza meg a műanyag
rögzítőanyákat a csomagtér
belsejéből. Szerelje vissza a
fedelet.
Csomagtérajtó lámpaszerelvénye
1. Nyissa ki a csomagtérajtót, vegye
le a fedelet a megfelelő oldalon.

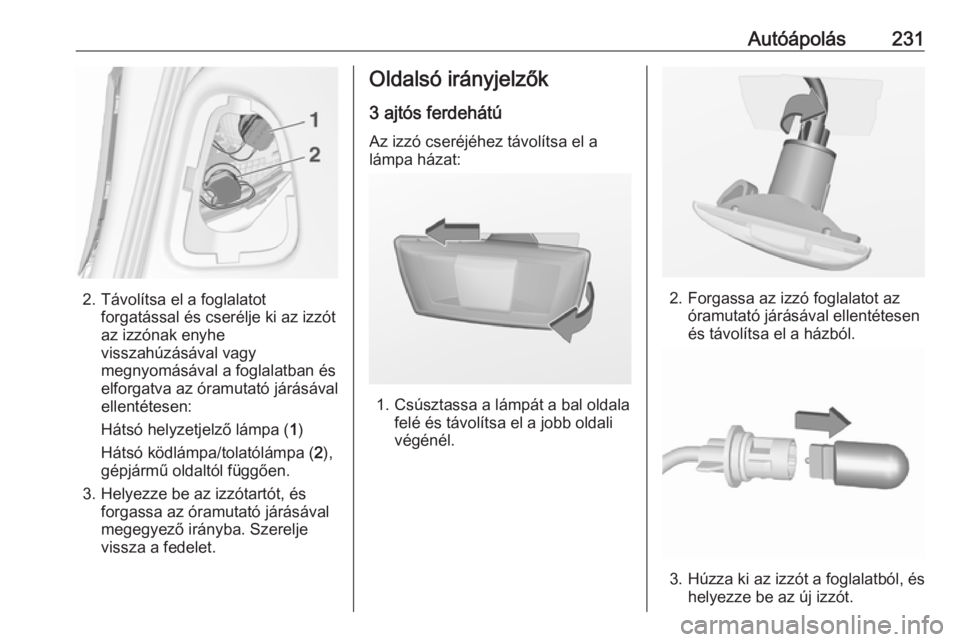

Autóápolás231
2. Távolítsa el a foglalatotforgatással és cserélje ki az izzótaz izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző lámpa ( 1)
Hátsó ködlámpa/tolatólámpa ( 2),
gépjármű oldaltól függően.
3. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba. Szerelje
vissza a fedelet.
Oldalsó irányjelzők
3 ajtós ferdehátú
Az izzó cseréjéhez távolítsa el a
lámpa házat:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végénél.
2. Forgassa az izzó foglalatot az óramutató járásával ellentétesenés távolítsa el a házból.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.

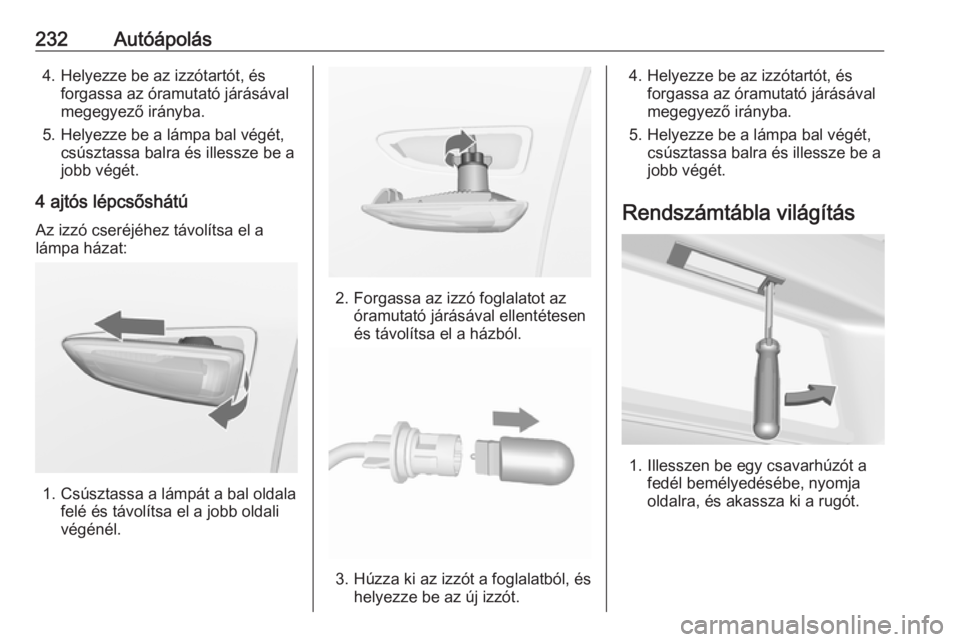

232Autóápolás4. Helyezze be az izzótartót, ésforgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
4 ajtós lépcsőshátú Az izzó cseréjéhez távolítsa el a
lámpa házat:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végénél.
2. Forgassa az izzó foglalatot az óramutató járásával ellentétesenés távolítsa el a házból.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzótartót, ésforgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
Rendszámtábla világítás
1. Illesszen be egy csavarhúzót a fedél bemélyedésébe, nyomja
oldalra, és akassza ki a rugót.

Autóápolás233

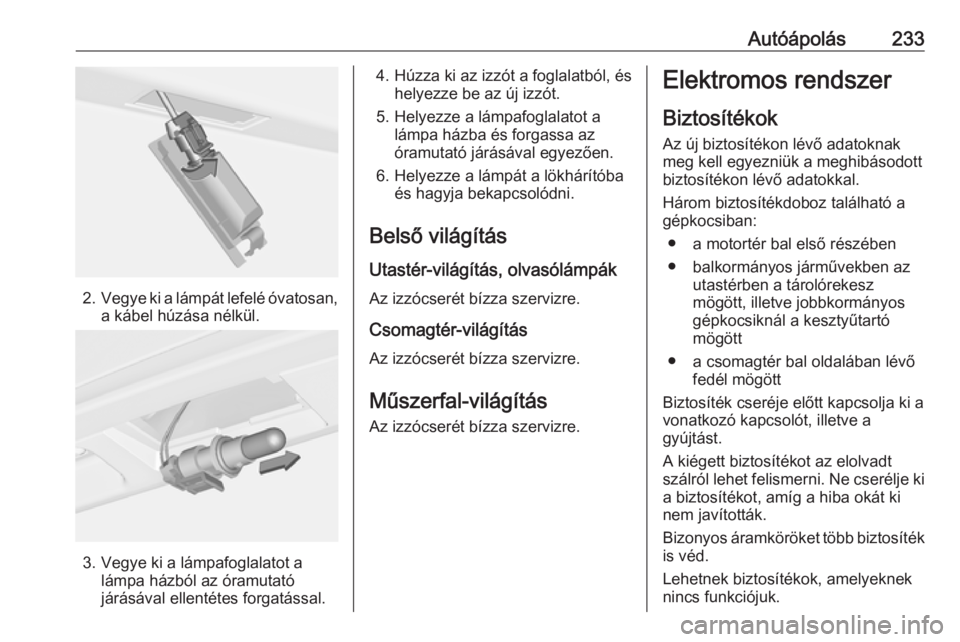

2.Vegye ki a lámpát lefelé óvatosan,
a kábel húzása nélkül.
3. Vegye ki a lámpafoglalatot a lámpa házból az óramutató
járásával ellentétes forgatással.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Helyezze a lámpafoglalatot a lámpa házba és forgassa az
óramutató járásával egyezően.
6. Helyezze a lámpát a lökhárítóba és hagyja bekapcsolódni.
Belső világítás
Utastér-világítás, olvasólámpák Az izzócserét bízza szervizre.
Csomagtér-világítás
Az izzócserét bízza szervizre.
Műszerfal-világítás Az izzócserét bízza szervizre.Elektromos rendszer
Biztosítékok Az új biztosítékon lévő adatoknakmeg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Három biztosítékdoboz található a
gépkocsiban:
● a motortér bal első részében
● balkormányos járművekben az utastérben a tárolórekesz
mögött, illetve jobbkormányos
gépkocsiknál a kesztyűtartó
mögött
● a csomagtér bal oldalában lévő fedél mögött
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.
A kiégett biztosítékot az elolvadt
szálról lehet felismerni. Ne cserélje ki
a biztosítékot, amíg a hiba okát ki
nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.

234Autóápolás

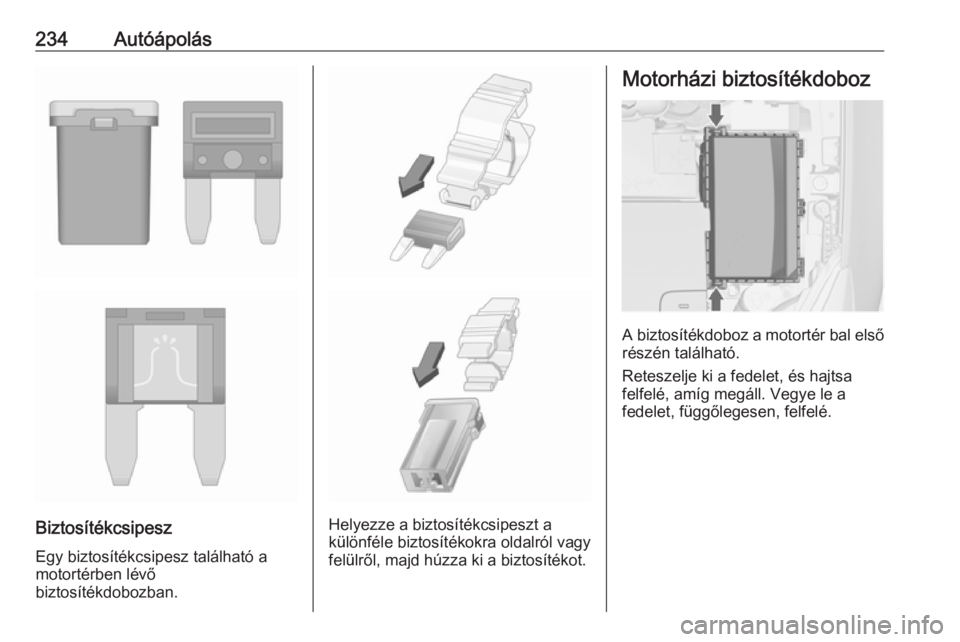

BiztosítékcsipeszEgy biztosítékcsipesz található amotortérben lévő
biztosítékdobozban.Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.
Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Reteszelje ki a fedelet, és hajtsa
felfelé, amíg megáll. Vegye le a
fedelet, függőlegesen, felfelé.

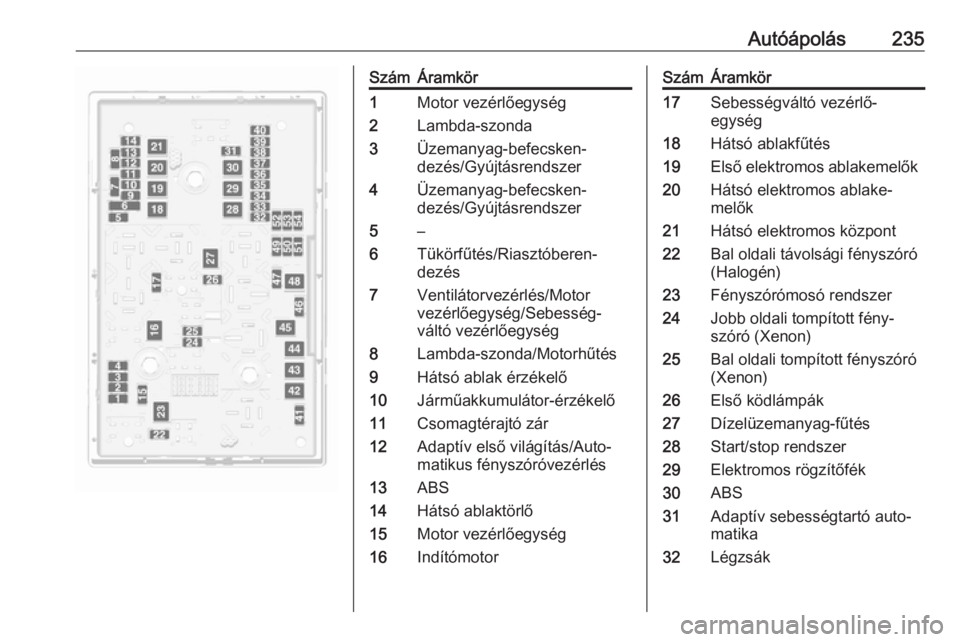

Autóápolás235SzámÁramkör1Motor vezérlőegység2Lambda-szonda3Üzemanyag-befecsken‐
dezés/Gyújtásrendszer4Üzemanyag-befecsken‐
dezés/Gyújtásrendszer5–6Tükörfűtés/Riasztóberen‐
dezés7Ventilátorvezérlés/Motor
vezérlőegység/Sebesség‐
váltó vezérlőegység8Lambda-szonda/Motorhűtés9Hátsó ablak érzékelő10Járműakkumulátor-érzékelő11Csomagtérajtó zár12Adaptív első világítás/Auto‐
matikus fényszóróvezérlés13ABS14Hátsó ablaktörlő15Motor vezérlőegység16IndítómotorSzámÁramkör17Sebességváltó vezérlő‐
egység18Hátsó ablakfűtés19Első elektromos ablakemelők20Hátsó elektromos ablake‐
melők21Hátsó elektromos központ22Bal oldali távolsági fényszóró
(Halogén)23Fényszórómosó rendszer24Jobb oldali tompított fény‐
szóró (Xenon)25Bal oldali tompított fényszóró (Xenon)26Első ködlámpák27Dízelüzemanyag-fűtés28Start/stop rendszer29Elektromos rögzítőfék30ABS31Adaptív sebességtartó auto‐
matika32Légzsák

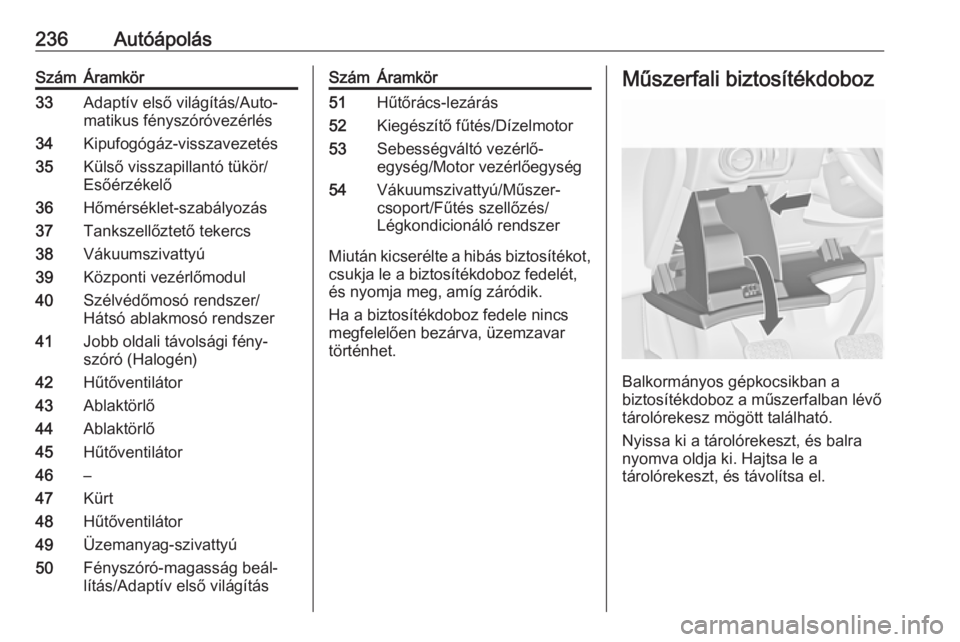

236AutóápolásSzámÁramkör33Adaptív első világítás/Auto‐
matikus fényszóróvezérlés34Kipufogógáz-visszavezetés35Külső visszapillantó tükör/
Esőérzékelő36Hőmérséklet-szabályozás37Tankszellőztető tekercs38Vákuumszivattyú39Központi vezérlőmodul40Szélvédőmosó rendszer/
Hátsó ablakmosó rendszer41Jobb oldali távolsági fény‐
szóró (Halogén)42Hűtőventilátor43Ablaktörlő44Ablaktörlő45Hűtőventilátor46–47Kürt48Hűtőventilátor49Üzemanyag-szivattyú50Fényszóró-magasság beál‐
lítás/Adaptív első világításSzámÁramkör51Hűtőrács-lezárás52Kiegészítő fűtés/Dízelmotor53Sebességváltó vezérlő‐
egység/Motor vezérlőegység54Vákuumszivattyú/Műszer‐
csoport/Fűtés szellőzés/
Légkondicionáló rendszer
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.
Műszerfali biztosítékdoboz
Balkormányos gépkocsikban a
biztosítékdoboz a műszerfalban lévő
tárolórekesz mögött található.
Nyissa ki a tárolórekeszt, és balra
nyomva oldja ki. Hajtsa le a
tárolórekeszt, és távolítsa el.

Autóápolás237

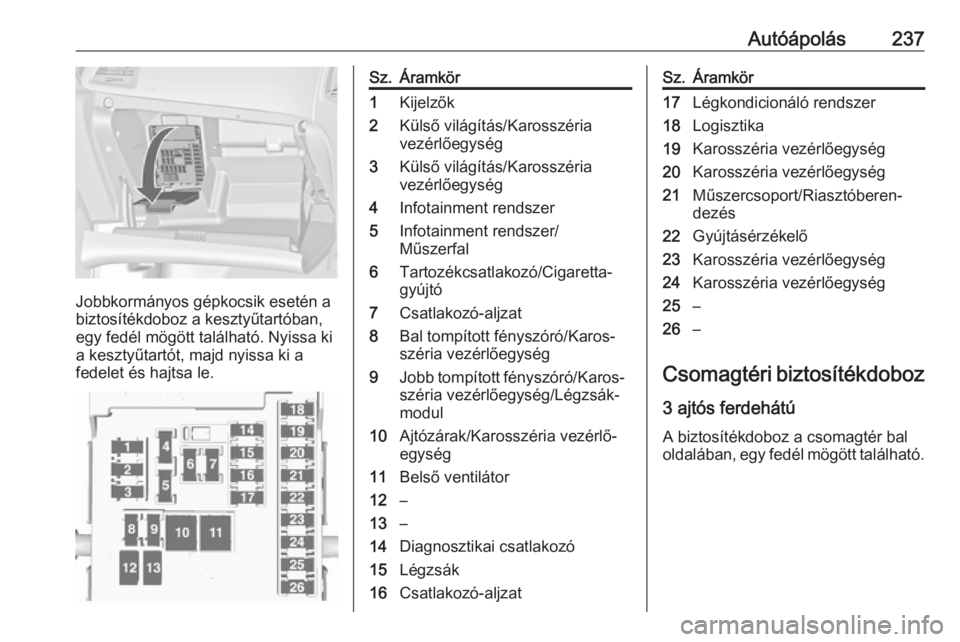

Jobbkormányos gépkocsik esetén a
biztosítékdoboz a kesztyűtartóban,
egy fedél mögött található. Nyissa ki
a kesztyűtartót, majd nyissa ki a
fedelet és hajtsa le.
Sz.Áramkör1Kijelzők2Külső világítás/Karosszéria
vezérlőegység3Külső világítás/Karosszéria
vezérlőegység4Infotainment rendszer5Infotainment rendszer/
Műszerfal6Tartozékcsatlakozó/Cigaretta‐
gyújtó7Csatlakozó-aljzat8Bal tompított fényszóró/Karos‐
széria vezérlőegység9Jobb tompított fényszóró/Karos‐
széria vezérlőegység/Légzsák‐
modul10Ajtózárak/Karosszéria vezérlő‐
egység11Belső ventilátor12–13–14Diagnosztikai csatlakozó15Légzsák16Csatlakozó-aljzatSz.Áramkör17Légkondicionáló rendszer18Logisztika19Karosszéria vezérlőegység20Karosszéria vezérlőegység21Műszercsoport/Riasztóberen‐
dezés22Gyújtásérzékelő23Karosszéria vezérlőegység24Karosszéria vezérlőegység25–26–

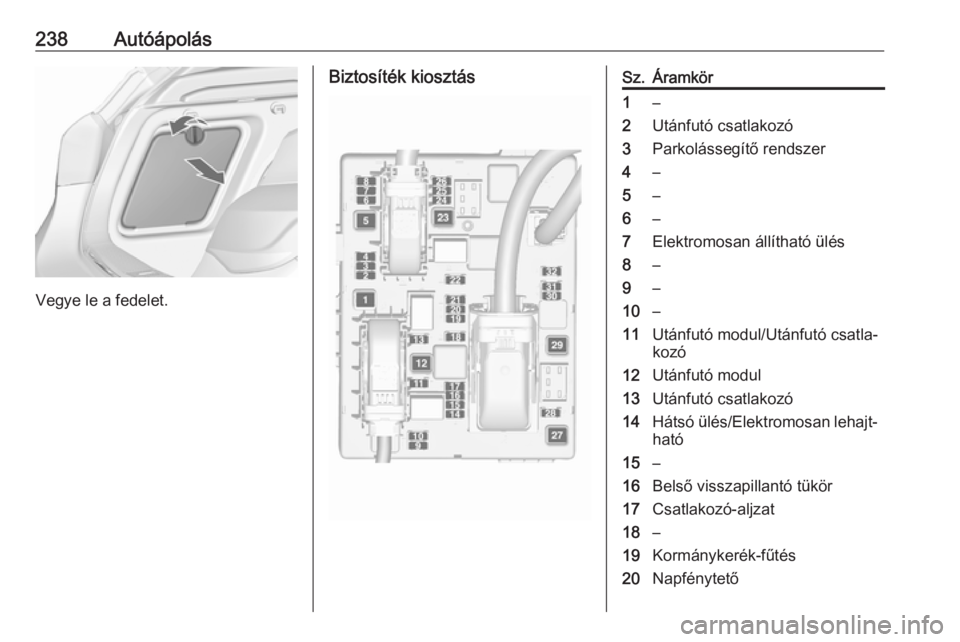

Csomagtéri biztosítékdoboz
3 ajtós ferdehátú
A biztosítékdoboz a csomagtér bal
oldalában, egy fedél mögött található.

238Autóápolás
Vegye le a fedelet.
Biztosíték kiosztásSz.Áramkör1–2Utánfutó csatlakozó3Parkolássegítő rendszer4–5–6–7Elektromosan állítható ülés8–9–10–11Utánfutó modul/Utánfutó csatla‐
kozó12Utánfutó modul13Utánfutó csatlakozó14Hátsó ülés/Elektromosan lehajt‐
ható15–16Belső visszapillantó tükör17Csatlakozó-aljzat18–19Kormánykerék-fűtés20Napfénytető
