OPEL ASTRA J 2017 Manual de Instrucciones (in Spanish)

Asientos, sistemas de seguridad59Opciones permitidas para el montaje de un sistema de retención infantil ISOFIXClase de pesoClase de tamañoFijaciónEn el asiento del
acompañanteEn los asientos
exteriores traserosEn el asiento
central traseroGrupo 0: hasta 10 kgEISO/R1XILXGrupo 0+: hasta 13 kgEISO/R1XILXDISO/R2XILXCISO/R3XILXGrupo I: de 9 a 18 kgDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGrupo II: de 15 a 25 kgXILXGrupo III: de 22 a 36 kgXILXIL:adecuada para sistemas de retención infantil ISOFIX de las categorías ‘específica del vehículo’, ‘limitada’ o ‘semiu‐
niversal’. El sistema de retención ISOFIX debe estar aprobado para el tipo específico de vehículo.IUF:adecuada para sistemas de retención infantil ISOFIX orientados hacia delante, de categoría universal, aprobados
para su uso en esta clase de peso.X:ningún sistema de retención infantil ISOFIX homologado en esta clase de peso.

60Asientos, sistemas de seguridadClase de tamaño ISOFIX y dispositivo de asientoA - ISO/F3:sistema de retención infantil orientado hacia delante, para niños de talla máxima en la clase de pesode 9 a 18 kgB - ISO/F2:sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de
9 a 18 kgB1 - ISO/F2X:sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de 9 a 18 kgC - ISO/R3:sistema de retención infantil orientado hacia atrás, para niños de talla máxima en la clase de peso
hasta 18 kgD - ISO/R2:sistema de retención infantil orientado hacia atrás, para niños más pequeños en la clase de peso hasta 18 kgE - ISO/R1:sistema de retención infantil orientado hacia atrás, para niños pequeños en la clase de peso hasta
13 kg

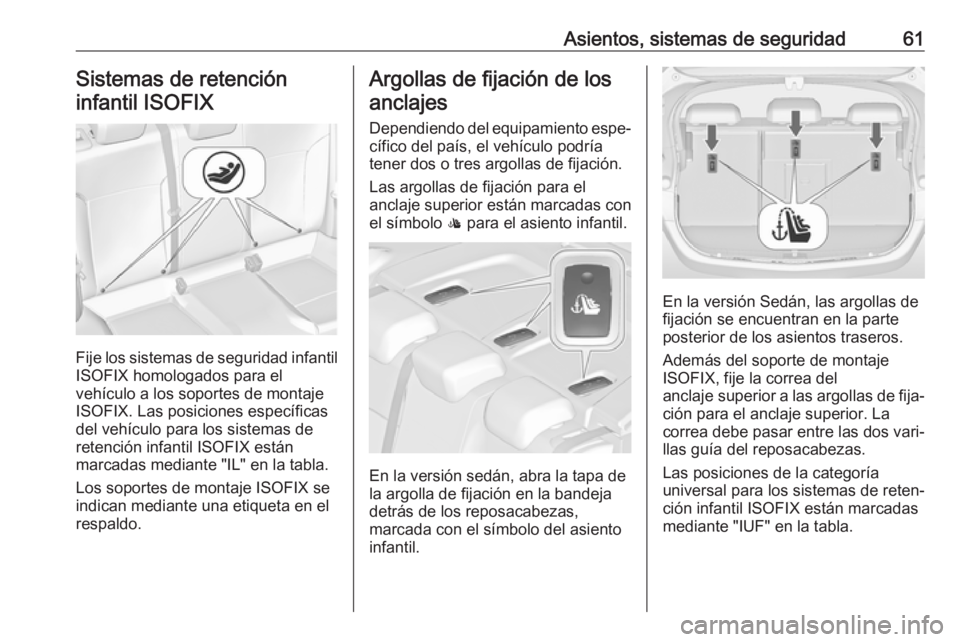

Asientos, sistemas de seguridad61Sistemas de retencióninfantil ISOFIX
Fije los sistemas de seguridad infantil
ISOFIX homologados para el
vehículo a los soportes de montaje
ISOFIX. Las posiciones específicas
del vehículo para los sistemas de
retención infantil ISOFIX están
marcadas mediante "IL" en la tabla.
Los soportes de montaje ISOFIX se
indican mediante una etiqueta en el
respaldo.
Argollas de fijación de los
anclajes
Dependiendo del equipamiento espe‐cífico del país, el vehículo podría
tener dos o tres argollas de fijación.
Las argollas de fijación para el
anclaje superior están marcadas con
el símbolo : para el asiento infantil.
En la versión sedán, abra la tapa de
la argolla de fijación en la bandeja
detrás de los reposacabezas,
marcada con el símbolo del asiento
infantil.
En la versión Sedán, las argollas de
fijación se encuentran en la parte posterior de los asientos traseros.
Además del soporte de montaje
ISOFIX, fije la correa del
anclaje superior a las argollas de fija‐
ción para el anclaje superior. La
correa debe pasar entre las dos vari‐
llas guía del reposacabezas.
Las posiciones de la categoría
universal para los sistemas de reten‐
ción infantil ISOFIX están marcadas
mediante "IUF" en la tabla.

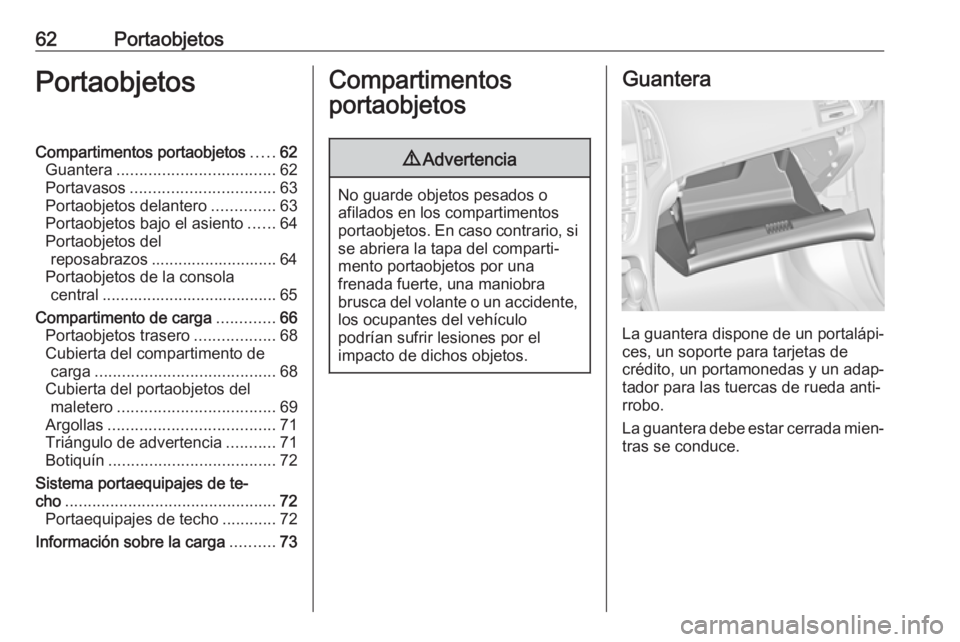

62PortaobjetosPortaobjetosCompartimentos portaobjetos.....62
Guantera ................................... 62
Portavasos ................................ 63
Portaobjetos delantero ..............63
Portaobjetos bajo el asiento ......64
Portaobjetos del reposabrazos ............................ 64
Portaobjetos de la consola central ....................................... 65
Compartimento de carga .............66
Portaobjetos trasero ..................68
Cubierta del compartimento de carga ........................................ 68
Cubierta del portaobjetos del maletero ................................... 69
Argollas ..................................... 71
Triángulo de advertencia ...........71
Botiquín ..................................... 72
Sistema portaequipajes de te‐ cho ............................................... 72
Portaequipajes de techo ............72
Información sobre la carga ..........73Compartimentos
portaobjetos9 Advertencia
No guarde objetos pesados o
afilados en los compartimentos
portaobjetos. En caso contrario, si
se abriera la tapa del comparti‐
mento portaobjetos por una
frenada fuerte, una maniobra
brusca del volante o un accidente, los ocupantes del vehículo
podrían sufrir lesiones por el
impacto de dichos objetos.
Guantera
La guantera dispone de un portalápi‐
ces, un soporte para tarjetas de
crédito, un portamonedas y un adap‐ tador para las tuercas de rueda anti‐
rrobo.
La guantera debe estar cerrada mien‐
tras se conduce.

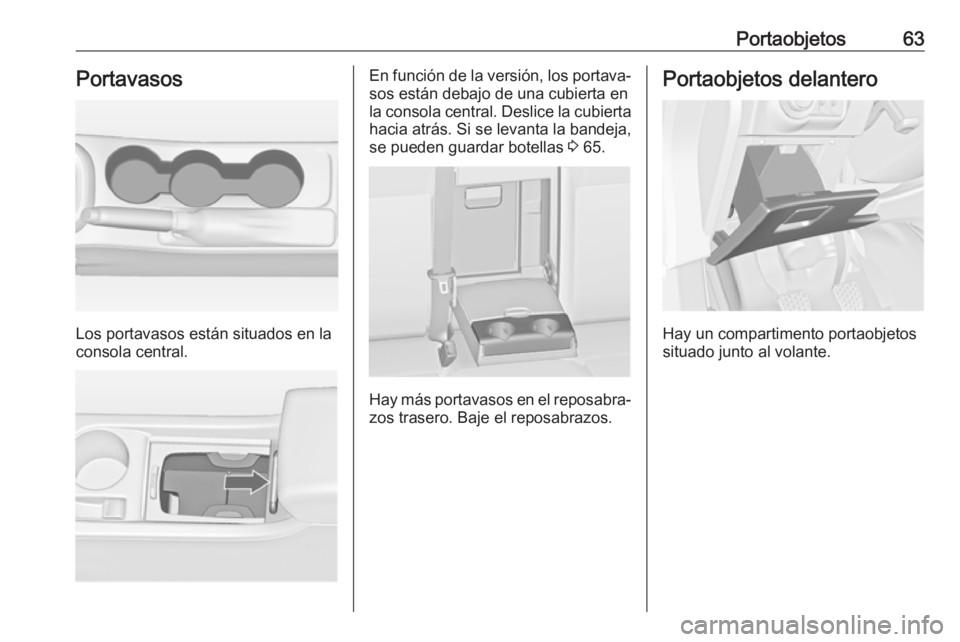

Portaobjetos63Portavasos
Los portavasos están situados en la
consola central.
En función de la versión, los portava‐ sos están debajo de una cubierta en
la consola central. Deslice la cubierta
hacia atrás. Si se levanta la bandeja,
se pueden guardar botellas 3 65.
Hay más portavasos en el reposabra‐
zos trasero. Baje el reposabrazos.
Portaobjetos delantero
Hay un compartimento portaobjetos
situado junto al volante.

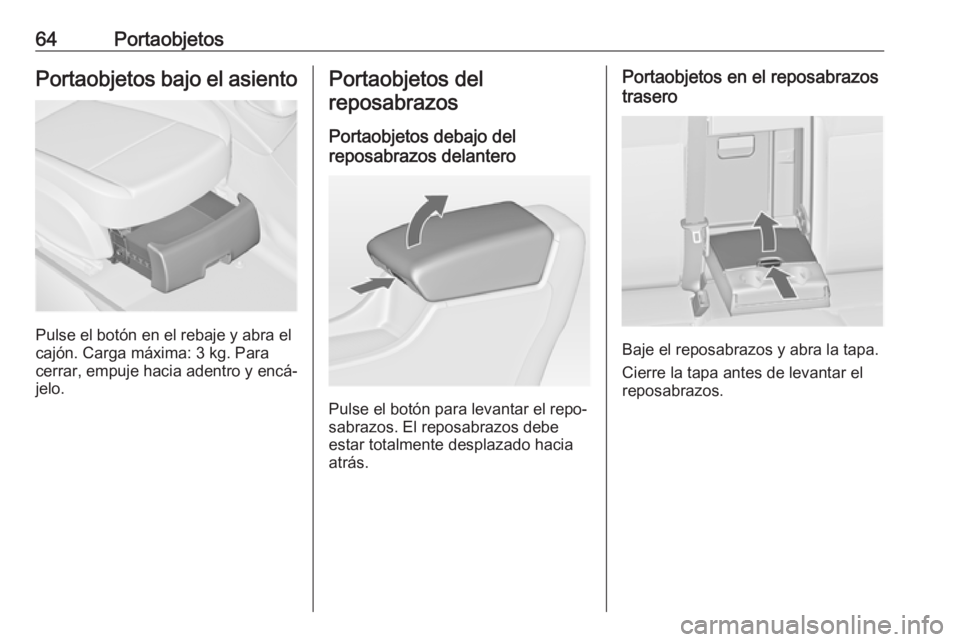

64PortaobjetosPortaobjetos bajo el asiento
Pulse el botón en el rebaje y abra el
cajón. Carga máxima: 3 kg. Para
cerrar, empuje hacia adentro y encá‐
jelo.
Portaobjetos del
reposabrazos
Portaobjetos debajo del
reposabrazos delantero
Pulse el botón para levantar el repo‐
sabrazos. El reposabrazos debe
estar totalmente desplazado hacia
atrás.
Portaobjetos en el reposabrazos
trasero
Baje el reposabrazos y abra la tapa.
Cierre la tapa antes de levantar el reposabrazos.

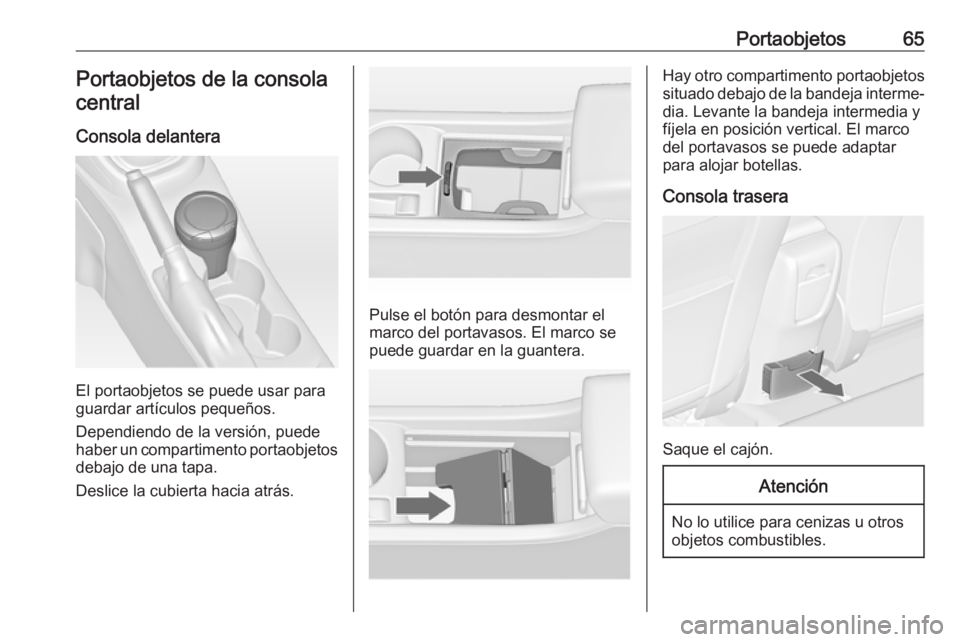

Portaobjetos65Portaobjetos de la consolacentral
Consola delantera
El portaobjetos se puede usar para
guardar artículos pequeños.
Dependiendo de la versión, puede
haber un compartimento portaobjetos
debajo de una tapa.
Deslice la cubierta hacia atrás.
Pulse el botón para desmontar el
marco del portavasos. El marco se
puede guardar en la guantera.
Hay otro compartimento portaobjetos situado debajo de la bandeja interme‐dia. Levante la bandeja intermedia y
fíjela en posición vertical. El marco
del portavasos se puede adaptar
para alojar botellas.
Consola trasera
Saque el cajón.
Atención
No lo utilice para cenizas u otros
objetos combustibles.

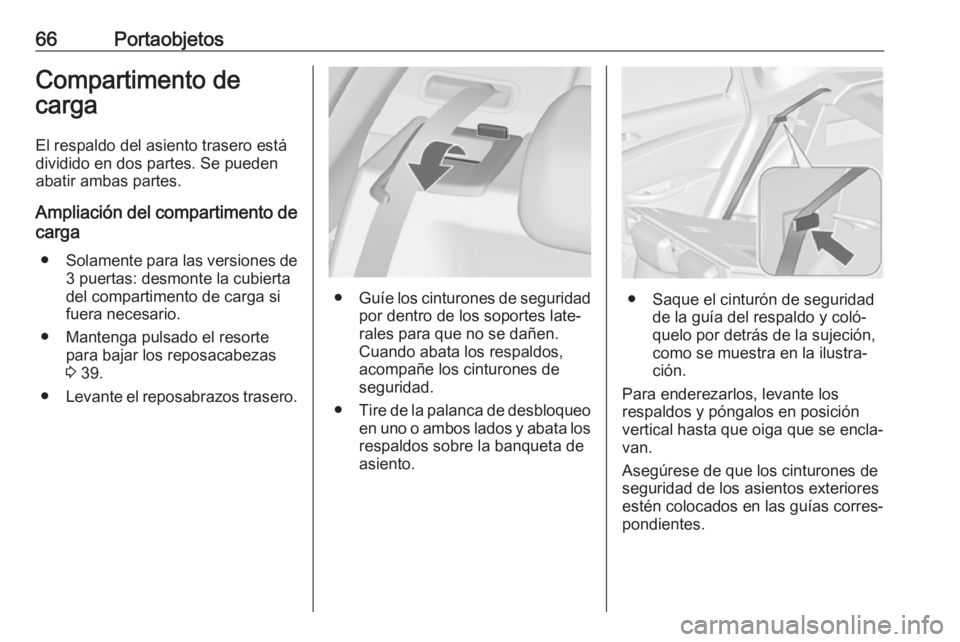

66PortaobjetosCompartimento de
carga
El respaldo del asiento trasero está
dividido en dos partes. Se pueden
abatir ambas partes.
Ampliación del compartimento de
carga
● Solamente para las versiones de
3 puertas: desmonte la cubierta
del compartimento de carga si
fuera necesario.
● Mantenga pulsado el resorte para bajar los reposacabezas3 39.
● Levante el reposabrazos trasero.
●Guíe los cinturones de seguridad
por dentro de los soportes late‐
rales para que no se dañen.
Cuando abata los respaldos, acompañe los cinturones de
seguridad.
● Tire de la palanca de desbloqueo
en uno o ambos lados y abata los
respaldos sobre la banqueta de
asiento.● Saque el cinturón de seguridad de la guía del respaldo y coló‐
quelo por detrás de la sujeción,
como se muestra en la ilustra‐
ción.
Para enderezarlos, levante los
respaldos y póngalos en posición
vertical hasta que oiga que se encla‐ van.
Asegúrese de que los cinturones de
seguridad de los asientos exteriores
estén colocados en las guías corres‐
pondientes.

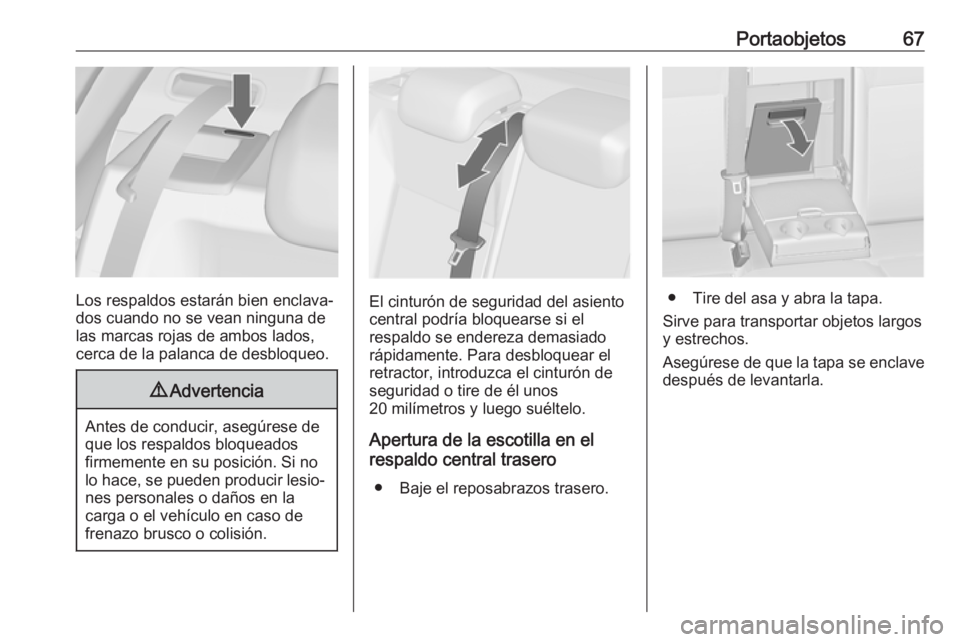

Portaobjetos67
Los respaldos estarán bien enclava‐
dos cuando no se vean ninguna de
las marcas rojas de ambos lados,
cerca de la palanca de desbloqueo.
9 Advertencia
Antes de conducir, asegúrese de
que los respaldos bloqueados
firmemente en su posición. Si no
lo hace, se pueden producir lesio‐ nes personales o daños en la
carga o el vehículo en caso de
frenazo brusco o colisión.
El cinturón de seguridad del asiento
central podría bloquearse si el
respaldo se endereza demasiado
rápidamente. Para desbloquear el
retractor, introduzca el cinturón de
seguridad o tire de él unos
20 milímetros y luego suéltelo.
Apertura de la escotilla en el
respaldo central trasero
● Baje el reposabrazos trasero.● Tire del asa y abra la tapa.
Sirve para transportar objetos largos
y estrechos.
Asegúrese de que la tapa se enclave
después de levantarla.

68Portaobjetos
La tapa cerrada puede asegurarse
desde el lado del compartimento de
carga. Gire el botón 90°:
botón hori‐
zontal:tapa asegurada
desde el lado del
habitáculobotón vertical:tapa no aseguradaPortaobjetos trasero
Versión 3 puertas
Pulse ambos botones y baje la tapa.
Carga máxima: 0,5 kg.
Cubierta del compartimento de carga
No coloque ningún objeto sobre la
cubierta.
Versión 3 puertas
Desmontaje
Desenganche las cintas de sujeción
del portón trasero.
