Strumenti e comandi99
●Vita utile residua olio : Indica
quando cambiare l'olio motore e
il filtro 3 86.
● Allarme velocità : Se la velocità
preimpostata viene superata, si
attiva un segnale acustico.
● Assistente ai segnali stradali :
Visualizza i segnali stradali rile‐
vati per il tratto di strada in corso.
3 196
● Mantieni dist. : Visualizza la
distanza con un veicolo in movi‐
mento che precede 3 184.
Selezione e indicazione possono
essere diverse fra il Visualizzatore
Standard, Deluxe e Deluxe Combi.
Menu info parzializz. carburante
Premere MENU per selezionare
Menu info parzializz. carburante ,
oppure selezionare W sul Visualiz‐
zatore Deluxe Combi.
Ruotare la manopola di regolazione
per selezionare un menu secondario. Premere SET/CLR per confermare.
● contachilometri parziale 1
● contachilometri parziale 2
● indicazione digitale della velocità
Il contachilometri parziale 2 e l'indica‐ zione digitale della velocità sono
disponibili solo sui veicoli dotati di
Visualizzatore Deluxe Combi.

100Strumenti e comandiAzzerare il contachilometri parziale
premendo SET/CLR sulla leva degli
indicatori di direzione per alcuni
secondi o premendo la manopola di
reset tra il tachimetro e il Driver Infor‐ mation Center con l'accensione inse‐
rita.
Nei veicoli con computer di bordo
sono disponibili più sottomenu.
Selezione e indicazione possono
essere diverse fra il Visualizzatore
Standard, Deluxe e Deluxe Combi.
Menu info parzializz./carburante,
computer di bordo 3 108.
Menu informazioni ECO Premere MENU per selezionare
s nella riga superiore del visualiz‐
zatore Deluxe-Combi.
Ruotare la manopola di regolazione
per selezionare un menu secondario.
Premere SET/CLR per confermare.I sottomenu sono:
●Indicazione cambio : La marcia
corrente appare dentro una frec‐
cia. La figura sopra riportata
consiglia di passare alla marcia
superiore per risparmiare carbu‐
rante.
Visualizzatore Eco index : Il
consumo di carburante del
momento viene indicato su un
display a segmento. Per una
guida economica adattare le
proprie caratteristiche di guida
per mantenere i segmenti pieni
nell'area Eco. Più segmenti sono
pieni, più alto è il consumo del
carburante. Contemporanea‐
mente viene indicato il valore di
consumo attuale.
● Utiliz. princip. : L'elenco dei prin‐
cipali consumatori confort attual‐
mente attivi viene visualizzato in
ordine decrescente. Viene indi‐
cato il potenziale di risparmio
carburante. Un consumatore
disattivo sparisce dall'elenco e il valore di consumo viene adat‐
tato.
In alcune condizioni sporadiche
di guida, il motore azionerà auto‐ maticamente il lunotto termico
per aumentare il carico del
motore. In questo caso, il lunotto
termico è indicato come uno dei

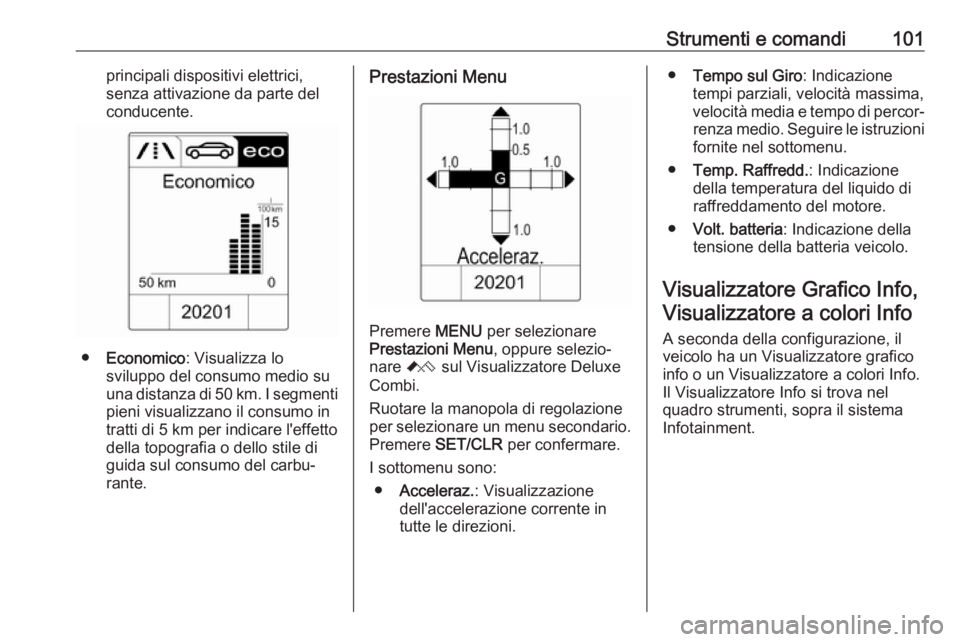

Strumenti e comandi101principali dispositivi elettrici,
senza attivazione da parte del
conducente.
● Economico : Visualizza lo
sviluppo del consumo medio su
una distanza di 50 km. I segmenti pieni visualizzano il consumo in
tratti di 5 km per indicare l'effetto
della topografia o dello stile di guida sul consumo del carbu‐rante.
Prestazioni Menu
Premere MENU per selezionare
Prestazioni Menu , oppure selezio‐
nare C sul Visualizzatore Deluxe
Combi.
Ruotare la manopola di regolazione
per selezionare un menu secondario. Premere SET/CLR per confermare.
I sottomenu sono: ● Acceleraz. : Visualizzazione
dell'accelerazione corrente in
tutte le direzioni.
● Tempo sul Giro : Indicazione
tempi parziali, velocità massima,
velocità media e tempo di percor‐ renza medio. Seguire le istruzioni
fornite nel sottomenu.
● Temp. Raffredd. : Indicazione
della temperatura del liquido di raffreddamento del motore.
● Volt. batteria : Indicazione della
tensione della batteria veicolo.
Visualizzatore Grafico Info, Visualizzatore a colori Info
A seconda della configurazione, il
veicolo ha un Visualizzatore grafico
info o un Visualizzatore a colori Info.
Il Visualizzatore Info si trova nel
quadro strumenti, sopra il sistema
Infotainment.

102Strumenti e comandiVisualizzatore grafico info
A seconda del Sistema Infotainment,
il Visualizzatore Info Grafico è dispo‐
nibile in due versioni.
Il Visualizzatore Info Grafico indica:
● orario 3 81
● temperatura esterna 3 80
● data 3 81
● Sistema Infotainment, vedi descrizione del manuale Infotain‐
ment
● impostazioni per la personalizza‐
zione del veicolo 3 110
Visualizzatore a Colori Info
Il Visualizzatore Info a Colori indica, a colori:
● orario 3 81
● temperatura esterna 3 80
● data 3 81
● Sistema Infotainment, vedi descrizione del manuale Infotain‐
ment
● navigatore, vedi descrizione del manuale Infotainment
● impostazioni del sistema
● messaggi del veicolo 3 104
● impostazioni per la personalizza‐
zione del veicolo 3 110
Il tipo di informazioni visualizzate e le modalità di visualizzazione dipen‐dono dall'equipaggiamento del
veicolo e dalle impostazioni effet‐
tuate.
Selezione di menu e impostazioni Alle funzioni e alle impostazioni siaccede dal visualizzatore.

Strumenti e comandi103
Le selezioni possono essere effet‐
tuate mediante:
● i menu
● i pulsanti funzione e la manopola
multifunzione del sistema Info‐
tainment
Selezione con il Sistema Infotainment
Selezionare una funzione tramite i
pulsanti del Sistema Infotainment. Il
menu della funzione selezionata
viene visualizzato.
La manopola multifunzione viene
utilizzata per selezionare una voce e
per confermarla.
Manopola multifunzione
La manopola multifunzione è il dispo‐ sitivo centrale di comando per i menu:
Ruotare
● per evidenziare un'opzione menu
● per impostare un valore nume‐ rico o visualizzare un'opzione del
menu
Premere (l'anello esterno) ● per selezionare o attivare l'op‐ zione evidenziata
● per confermare un valore impo‐ stato
● per attivare o disattivare una funzione del sistema
BACK
Premere BACK per:
● uscire da un menu senza cambiare impostazioni
● tornare da un sottomenu a un livello più alto del menu
● cancellare l'ultimo carattere in una sequenza di caratteri
Premere e tenere premuto BACK per
alcuni secondi per cancellare l'intera
sequenza di caratteri impostata.
Personalizzazione del veicolo 3 110.
Impostazioni memorizzate 3 23.

104Strumenti e comandiDispositivo di controllo persmartphone
Il dispositivo di controllo per smart‐
phone consente ad uno smartphone
di accedere ai dati del veicolo
mediante collegamento Bluetooth o
WLAN. Questi dati possono poi
essere visualizzati e analizzati sullo
smartphone.Messaggi del veicolo
I messaggi sono indicati principal‐
mente nel Driver Information Center,
in alcuni casi in concomitanza con
un'avvertenza o un segnale acustico.
Premere SET/CLR , MENU o ruotare
la manopola di regolazione per
confermare un messaggio.
Messaggi del veicolo nel
Visualizzatore Standard
I messaggi del veicolo sono visualiz‐
zati come codici numerici.
N.Messaggio del veicolo2Non è stato rilevato alcun tele‐
comando, premere il pedale
della frizione per riavviare4Aria condizionata disinserita5Volante bloccato

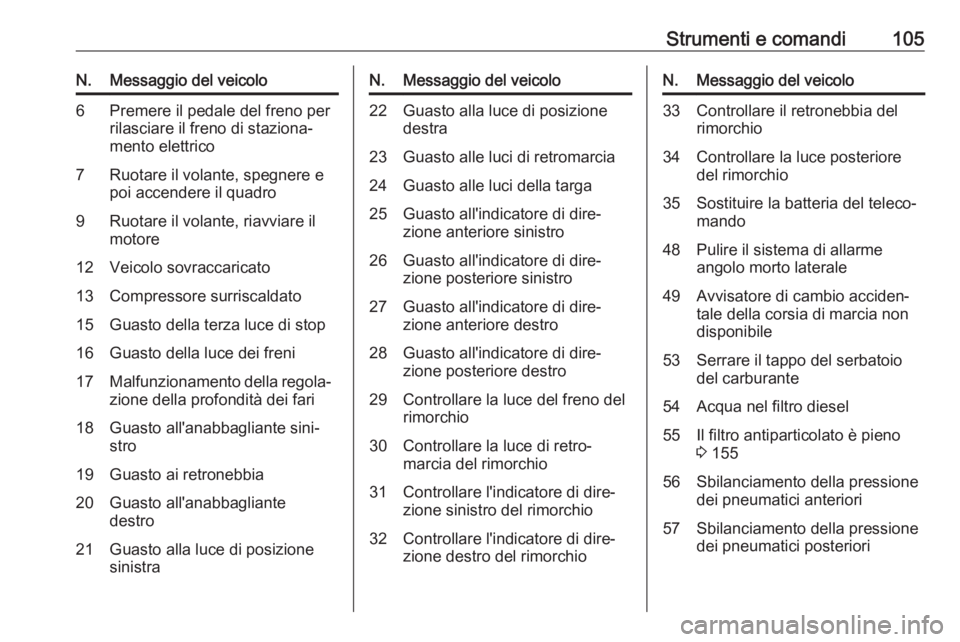

Strumenti e comandi105N.Messaggio del veicolo6Premere il pedale del freno per
rilasciare il freno di staziona‐
mento elettrico7Ruotare il volante, spegnere e
poi accendere il quadro9Ruotare il volante, riavviare il
motore12Veicolo sovraccaricato13Compressore surriscaldato15Guasto della terza luce di stop16Guasto della luce dei freni17Malfunzionamento della regola‐
zione della profondità dei fari18Guasto all'anabbagliante sini‐
stro19Guasto ai retronebbia20Guasto all'anabbagliante
destro21Guasto alla luce di posizione
sinistraN.Messaggio del veicolo22Guasto alla luce di posizione
destra23Guasto alle luci di retromarcia24Guasto alle luci della targa25Guasto all'indicatore di dire‐
zione anteriore sinistro26Guasto all'indicatore di dire‐
zione posteriore sinistro27Guasto all'indicatore di dire‐
zione anteriore destro28Guasto all'indicatore di dire‐
zione posteriore destro29Controllare la luce del freno del
rimorchio30Controllare la luce di retro‐
marcia del rimorchio31Controllare l'indicatore di dire‐
zione sinistro del rimorchio32Controllare l'indicatore di dire‐
zione destro del rimorchioN.Messaggio del veicolo33Controllare il retronebbia del
rimorchio34Controllare la luce posteriore
del rimorchio35Sostituire la batteria del teleco‐
mando48Pulire il sistema di allarme
angolo morto laterale49Avvisatore di cambio acciden‐
tale della corsia di marcia non
disponibile53Serrare il tappo del serbatoio
del carburante54Acqua nel filtro diesel55Il filtro antiparticolato è pieno
3 15556Sbilanciamento della pressione
dei pneumatici anteriori57Sbilanciamento della pressione
dei pneumatici posteriori

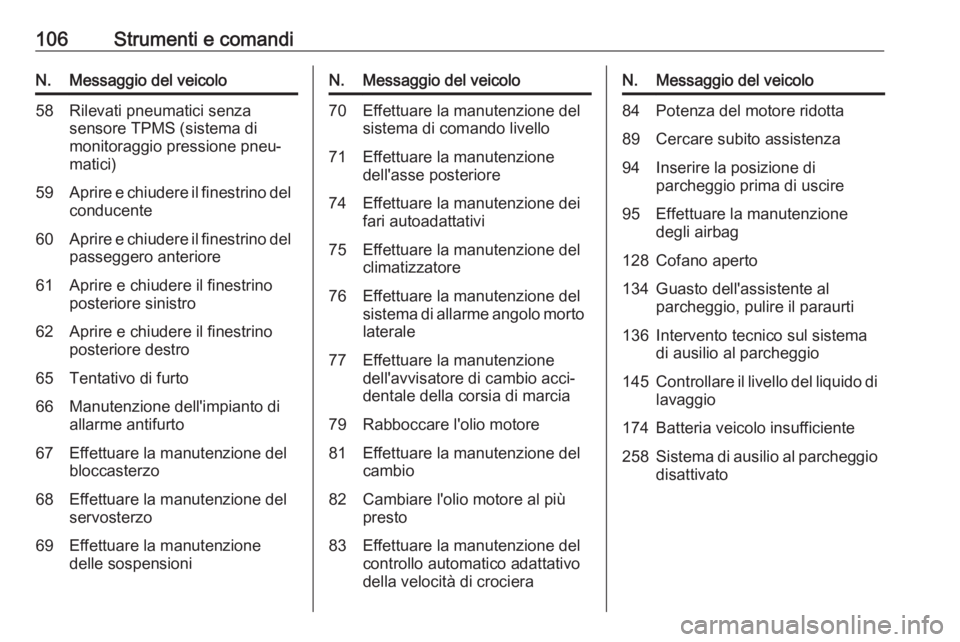

106Strumenti e comandiN.Messaggio del veicolo58Rilevati pneumatici senza
sensore TPMS (sistema di
monitoraggio pressione pneu‐
matici)59Aprire e chiudere il finestrino del conducente60Aprire e chiudere il finestrino del
passeggero anteriore61Aprire e chiudere il finestrino
posteriore sinistro62Aprire e chiudere il finestrino
posteriore destro65Tentativo di furto66Manutenzione dell'impianto di
allarme antifurto67Effettuare la manutenzione del
bloccasterzo68Effettuare la manutenzione del
servosterzo69Effettuare la manutenzione
delle sospensioniN.Messaggio del veicolo70Effettuare la manutenzione del
sistema di comando livello71Effettuare la manutenzione
dell'asse posteriore74Effettuare la manutenzione dei
fari autoadattativi75Effettuare la manutenzione del
climatizzatore76Effettuare la manutenzione del
sistema di allarme angolo morto
laterale77Effettuare la manutenzione
dell'avvisatore di cambio acci‐
dentale della corsia di marcia79Rabboccare l'olio motore81Effettuare la manutenzione del
cambio82Cambiare l'olio motore al più
presto83Effettuare la manutenzione del
controllo automatico adattativo
della velocità di crocieraN.Messaggio del veicolo84Potenza del motore ridotta89Cercare subito assistenza94Inserire la posizione di
parcheggio prima di uscire95Effettuare la manutenzione
degli airbag128Cofano aperto134Guasto dell'assistente al
parcheggio, pulire il paraurti136Intervento tecnico sul sistema
di ausilio al parcheggio145Controllare il livello del liquido di lavaggio174Batteria veicolo insufficiente258Sistema di ausilio al parcheggio disattivato

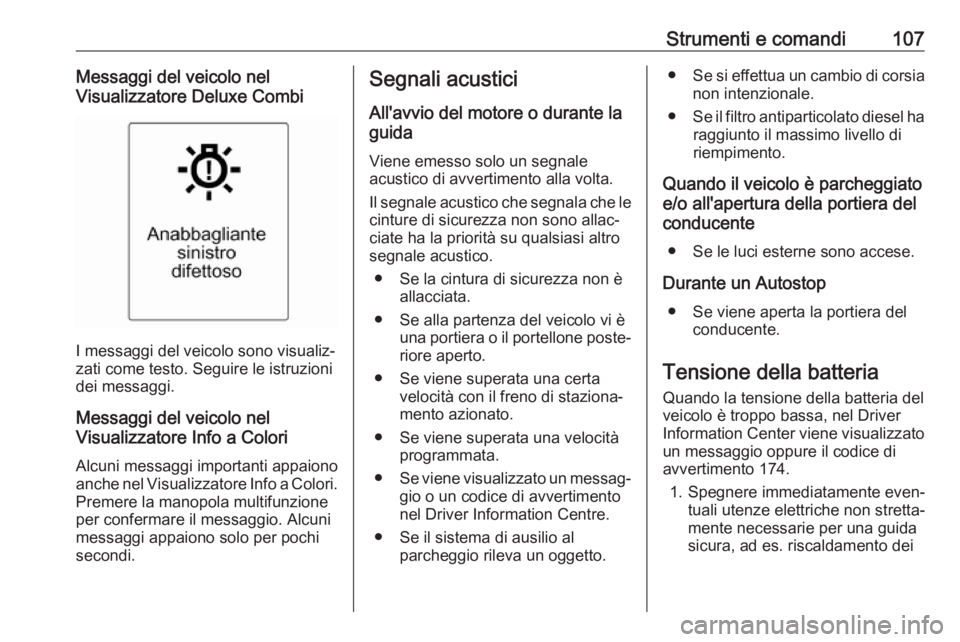

Strumenti e comandi107Messaggi del veicolo nel
Visualizzatore Deluxe Combi
I messaggi del veicolo sono visualiz‐
zati come testo. Seguire le istruzioni
dei messaggi.
Messaggi del veicolo nel
Visualizzatore Info a Colori
Alcuni messaggi importanti appaiono
anche nel Visualizzatore Info a Colori. Premere la manopola multifunzione
per confermare il messaggio. Alcuni
messaggi appaiono solo per pochi
secondi.
Segnali acustici
All'avvio del motore o durante la
guida
Viene emesso solo un segnale
acustico di avvertimento alla volta.
Il segnale acustico che segnala che le
cinture di sicurezza non sono allac‐
ciate ha la priorità su qualsiasi altro
segnale acustico.
● Se la cintura di sicurezza non è allacciata.
● Se alla partenza del veicolo vi è una portiera o il portellone poste‐riore aperto.
● Se viene superata una certa velocità con il freno di staziona‐
mento azionato.
● Se viene superata una velocità programmata.
● Se viene visualizzato un messag‐
gio o un codice di avvertimento
nel Driver Information Centre.
● Se il sistema di ausilio al parcheggio rileva un oggetto.●Se si effettua un cambio di corsia
non intenzionale.
● Se il filtro antiparticolato diesel ha
raggiunto il massimo livello di
riempimento.
Quando il veicolo è parcheggiato
e/o all'apertura della portiera del
conducente
● Se le luci esterne sono accese.
Durante un Autostop ● Se viene aperta la portiera del conducente.
Tensione della batteria
Quando la tensione della batteria del
veicolo è troppo bassa, nel Driver
Information Center viene visualizzato
un messaggio oppure il codice di
avvertimento 174.
1. Spegnere immediatamente even‐ tuali utenze elettriche non stretta‐
mente necessarie per una guida
sicura, ad es. riscaldamento dei

108Strumenti e comandisedili, lunotto termico o altre
utenze che consumano molta
elettricità.
2. Ricaricare la batteria del veicolo guidando l'auto per un periodo di
tempo prolungato oppure con un
caricabatterie.
Il messaggio o codice di avvertimento scompare dopo che il motore è stato
avviato per due volte consecutive
senza una caduta di tensione.
Se la batteria del veicolo non può
essere ricaricata, rivolgersi ad un'of‐
ficina per eliminare la causa del
guasto.Computer di bordo
I menu e le funzioni possono essere
selezionati mediante i pulsanti sulla leva degli indicatori di direzione 3 97.
Premere MENU per selezionare
Menu info parzializz. carburante ,
oppure selezionare W sul Visualiz‐
zatore Deluxe Combi.
Menu info parzializz. carburante sul
Visualizzatore Deluxe Combi
Ruotare la manopola di regolazione per selezionare i sottomenu:
