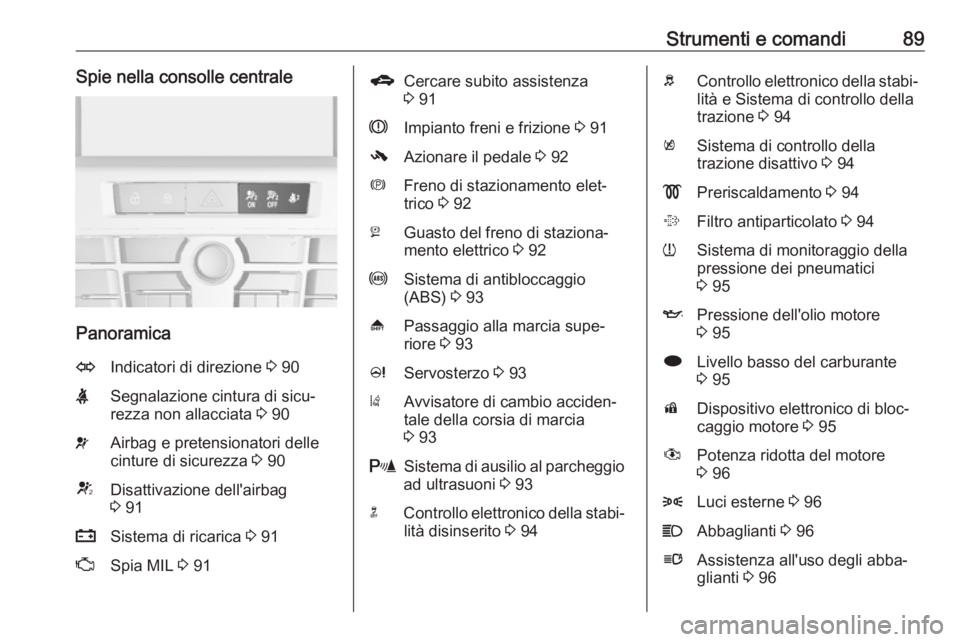

Strumenti e comandi89Spie nella consolle centrale
Panoramica
OIndicatori di direzione 3 90XSegnalazione cintura di sicu‐
rezza non allacciata 3 90vAirbag e pretensionatori delle
cinture di sicurezza 3 90VDisattivazione dell'airbag
3 91pSistema di ricarica 3 91ZSpia MIL 3 91gCercare subito assistenza
3 91RImpianto freni e frizione 3 91-Azionare il pedale 3 92mFreno di stazionamento elet‐
trico 3 92jGuasto del freno di staziona‐
mento elettrico 3 92uSistema di antibloccaggio
(ABS) 3 93[Passaggio alla marcia supe‐
riore 3 93cServosterzo 3 93)Avvisatore di cambio acciden‐
tale della corsia di marcia
3 93rSistema di ausilio al parcheggio
ad ultrasuoni 3 93nControllo elettronico della stabi‐
lità disinserito 3 94bControllo elettronico della stabi‐
lità e Sistema di controllo della
trazione 3 94kSistema di controllo della
trazione disattivo 3 94!Preriscaldamento 3 94%Filtro antiparticolato 3 94wSistema di monitoraggio della
pressione dei pneumatici
3 95IPressione dell'olio motore
3 95iLivello basso del carburante
3 95dDispositivo elettronico di bloc‐
caggio motore 3 95#Potenza ridotta del motore
3 968Luci esterne 3 96CAbbaglianti 3 96lAssistenza all'uso degli abba‐
glianti 3 96

90Strumenti e comandifFari autoadattativi 3 96>Fendinebbia 3 96rRetronebbia 3 96GBasso livello del liquido di
lavaggio 3 96mControllo automatico della velo‐
cità di crociera 3 96 / Cruise
control adattivo 3 97ARilevato veicolo davanti 3 97hPortiera aperta 3 97
Indicatore di direzione
Il simbolo O si accende o lampeggia
in verde.
Accensione breve
Le luci di parcheggio sono inserite.
LampeggianteUn indicatore di direzione o i segna‐
latori di emergenza sono attivati.
Lampeggio veloce: guasto ad uno
degli indicatori di direzione o al rispet‐
tivo fusibile, guasto all'indicatore di
direzione del rimorchio.
Sostituzione delle lampadine 3 223,
fusibili 3 237.
Indicatori di direzione 3 130.
Segnalazione di cintura di sicurezza non allacciata
Segnalazione di cintura di
sicurezza anteriore non allacciata
Il simbolo X per il sedile del condu‐
cente si accende o lampeggia in
rosso.
Il simbolo k per il sedile del passeg‐
gero anteriore si accende o lampeg‐
gia in rosso quando il sedile è occu‐
pato.
Acceso
Dopo l'inserimento dell'accensione,
finché la cintura di sicurezza non
viene allacciata.Lampeggiante
Dopo aver avviato il motore per un
massimo di 100 secondi finché la
cintura di sicurezza non viene allac‐
ciata.
Airbag e pretensionatori delle cinture di sicurezza
Il simbolo v si accende in rosso.
All'inserimento dell'accensione, la
spia si accende per circa quattro
secondi. Se non si accende, non si
spegne dopo quattro secondi o se si
accende durante la guida, significa
che c'è una disfunzione nel sistema
degli airbag. Rivolgersi ad un'officina. Gli airbag e i pretensionatori delle
cinture di sicurezza potrebbero non
attivarsi in caso di incidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei
pretensionatori delle cinture di sicu‐
rezza o degli airbag.

Strumenti e comandi919Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 49, 3 52.
Disattivazione degli airbag Il simbolo V si accende in giallo.
Si accende per circa 60 secondi dopo l'accensione del quadro. L'airbag del
passeggero anteriore è attivato.
Il simbolo * si accende in giallo.
L'airbag del passeggero anteriore è
disattivato 3 55.
9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per
bambini sul sedile anteriore,
quando viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione Arrestare il veicolo e spegnere il
motore. La batteria del veicolo non
viene ricaricata. Il raffreddamento del
motore potrebbe interrompersi. Il
servofreno potrebbe non funzionare.
Rivolgersi ad un'officina.
Spia MIL
Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐
sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati
superati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐ ficina.
Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore
catalitico. Accelerare con più mode‐
razione finché la spia non smette di
lampeggiare. Rivolgersi immediata‐
mente ad un'officina.
Cercare subito assistenza Il simbolo g si accende in giallo.
Inoltre, viene visualizzato un messag‐ gio o un codice di avvertimento.
Il veicolo necessita di manutenzione.
Rivolgersi ad un'officina.
Messaggi del veicolo 3 104.
Impianto freni e frizione Il simbolo R si accende in rosso.

92Strumenti e comandiIl livello del liquido dei freni e della
frizione è tropo basso 3 220.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Si accende dopo l'inserimento dell'ac‐ censione se viene azionato il freno di
stazionamento manuale 3 162.
Azionare il pedale Il simbolo - si accende o lampeggia
in giallo.
Acceso
Il pedale del freno deve essere
premuto per rilasciare il freno di
stazionamento elettrico 3 162.
Il pedale della frizione deve essere
premuto per avviare il motore in
modalità Autostop. Sistema Start-
stop 3 151.
Lampeggiante
Il pedale della frizione deve essere
premuto per avviare il motore 3 18,
3 150.
Su alcune versioni il messaggio di
azionamento del pedale viene visua‐
lizzato nel Driver Information Center
3 104.
Freno di stazionamento elettrico
Il simbolo m si accende o lampeggia
in rosso.
Acceso
Il freno di stazionamento elettrico è azionato 3 162.Lampeggiante
Il freno di stazionamento elettrico non è azionato completamente o è rila‐
sciato. Effettuare l'accensione,
premere il pedale del freno e cercare
di resettare il sistema rilasciando e
azionando di nuovo il freno di stazio‐ namento elettrico. Se m continua a
lampeggiare non utilizzare la vettura ma rivolgersi ad un'officina.
Guasto al freno distazionamento elettrico
Il simbolo j si accende o lampeggia
in giallo.
Acceso Il freno di stazionamento elettricofunziona con prestazioni ridotte
3 162.
Lampeggiante Il freno di stazionamento elettrico è in modalità di assistenza. Arrestare il
veicolo, inserire e rilasciare il freno di
stazionamento elettrico per effettuare il reset.

Strumenti e comandi939Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Sistema di antibloccaggio
(ABS)
Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto
dell'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 161.
Passaggio alla marcia superiore
[ si accende di colore verde come
spia, o è visualizzata come un
simbolo R con il numero di una
marcia più alta nel Driver Information
Center quando è consigliato l'au‐
mento di marcia per risparmiare
carburante.
In alcune versioni l'indicazione di
cambio marcia viene visualizzata in
modalità a comparsa nel Driver Infor‐ mation Centre.
Assistente alla guida ecoFlex 3 108.
Servosterzo
Il simbolo c si accende in giallo.
Accensione per funzionalità
ridotta del servosterzo
Il servosterzo ha funzionalità ridotta a
causa del surriscaldamento del
sistema. Quando il sistema si è
raffreddato, la spia si spegne.
Sistema Start-stop 3 151.
Accensione per servosterzo
disabilitato
Disfunzione nell'impianto del servo‐ sterzo. Rivolgersi ad un'officina.Avvisatore di cambio
accidentale della corsia di marcia
Il simbolo ) si illumina in verde o
lampeggia in giallo.
Acceso in verde Il sistema è inserito e pronto ad
entrare in funzione.
Lampeggiante in giallo
Il sistema rileva un cambio acciden‐
tale di corsia.
Sistema di ausilio alparcheggio ad ultrasuoni
Il simbolo r si accende in giallo.
Guasto del sistema
oppure
guasto causato da sensori sporchi
oppure coperti da neve o ghiaccio
oppure

94Strumenti e comandiinterferenza da parte di altre sorgenti
di ultrasuoni esterne. Una volta elimi‐
nata la fonte dell'interferenza, il
sistema torna a funzionare normal‐
mente.
Rivolgersi ad un'officina per eliminare la causa del guasto nel sistema.
Ausilio al parcheggio con sensori a
ultrasuoni 3 186.
Controllo elettronico della stabilità disinserito
Il simbolo n si accende in giallo.
Il sistema è disattivato.
Controllo elettronico dellastabilità e Sistema dicontrollo della trazione
Il simbolo b si accende o lampeggia
in giallo.Acceso
Si è verificato un guasto nel sistema.
È possibile continuare il viaggio, tutta‐
via, a seconda delle condizioni del
manto stradale, la stabilità di guida
potrebbe risultare compromessa.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Lampeggiante Il sistema è correttamente inserito. Lapotenza sviluppata dal motore
potrebbe risultare ridotta e il veicolo
potrebbe venire leggermente frenato
in modo automatico.
Controllo elettronico della stabilità (ESC) 3 165, Sistema di controllo
della trazione (TC) 3 164.
Sistema di controllo della trazione disinserito
Il simbolo k si accende in giallo.
Il sistema è disattivato.
PreriscaldamentoIl simbolo ! si accende in giallo.Il preriscaldamento è attivato. Si
attiva solamente quando la tempera‐
tura esterna è bassa.
Filtro antiparticolato Il simbolo % si accende o lampeggia
in giallo.
Il filtro antiparticolato deve essere
pulito.
Continuare a guidare fino a quando
% si spegne. Proseguire il viaggio
mantenendo, se possibile, il regime
del motore al di sopra dei
2000 giri/min.
Acceso Il filtro antiparticolato è pieno. Avviare
il processo di pulizia prima possibile.
Lampeggiante Il livello massimo di riempimento del
filtro è stato raggiunto. Avviare imme‐
diatamente il processo di pulizia per
evitare danni al motore.
Filtro antiparticolato 3 155, sistema
Start-stop 3 151.

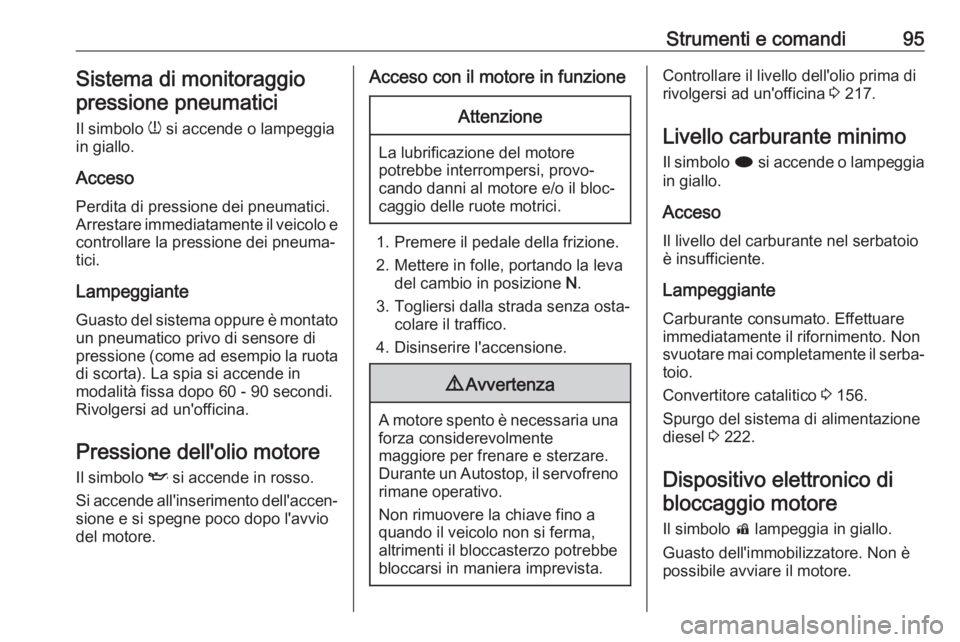

Strumenti e comandi95Sistema di monitoraggiopressione pneumatici
Il simbolo w si accende o lampeggia
in giallo.
Acceso Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐
tici.
Lampeggiante Guasto del sistema oppure è montato
un pneumatico privo di sensore di
pressione (come ad esempio la ruota
di scorta). La spia si accende in
modalità fissa dopo 60 - 90 secondi. Rivolgersi ad un'officina.
Pressione dell'olio motore
Il simbolo I si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.Acceso con il motore in funzioneAttenzione
La lubrificazione del motore
potrebbe interrompersi, provo‐
cando danni al motore e/o il bloc‐ caggio delle ruote motrici.
1. Premere il pedale della frizione.
2. Mettere in folle, portando la leva del cambio in posizione N.
3. Togliersi dalla strada senza osta‐ colare il traffico.
4. Disinserire l'accensione.
9 Avvertenza
A motore spento è necessaria una
forza considerevolmente
maggiore per frenare e sterzare.
Durante un Autostop, il servofreno
rimane operativo.
Non rimuovere la chiave fino a
quando il veicolo non si ferma,
altrimenti il bloccasterzo potrebbe
bloccarsi in maniera imprevista.
Controllare il livello dell'olio prima di
rivolgersi ad un'officina 3 217.
Livello carburante minimo
Il simbolo i si accende o lampeggia
in giallo.
Acceso Il livello del carburante nel serbatoio
è insufficiente.
Lampeggiante Carburante consumato. Effettuare
immediatamente il rifornimento. Non
svuotare mai completamente il serba‐ toio.
Convertitore catalitico 3 156.
Spurgo del sistema di alimentazione
diesel 3 222.
Dispositivo elettronico di bloccaggio motore
Il simbolo d lampeggia in giallo.
Guasto dell'immobilizzatore. Non è
possibile avviare il motore.

96Strumenti e comandiPotenza ridotta del motoreIl simbolo # si accende in giallo.
Il motore dispone di una potenza limi‐
tata. Rivolgersi ad un'officina.
Luci esterne
Il simbolo 8 si accende in verde.
Le luci esterne sono accese 3 122.
Abbaglianti
Il simbolo C si accende in blu.
Si illumina quando gli abbaglianti
sono accesi o durante il funziona‐
mento dell'avvisatore ottico 3 124, o
quando gli abbaglianti sono accesi con dispositivo di assistenza degli
abbaglianti o regolazione intelligente
del fascio luminoso 3 126.
Assistenza all'uso degli abbaglianti
Il simbolo l si accende in verde.Il dispositivo di assistenza all'uso
degli abbaglianti o la regolazione
intelligente della portata luminosa
3 124, 3 126.
Fari autoadattativi
Il simbolo f si accende o lampeggia
in giallo.
Acceso Guasto del sistema.
Rivolgersi ad un'officina.
Lampeggiante Il sistema è passato agli anabba‐
glianti simmetrici.
La spia f lampeggia per circa quattro
secondi dopo aver inserito l'accen‐
sione, per segnalare che il sistema è
stato attivato 3 125.
Controllo automatico dei fari 3 123.
Fendinebbia Il simbolo > si accende in verde.
I fendinebbia sono accesi 3 131.Retronebbia
Il simbolo r si accende in giallo.
Il retronebbia è acceso 3 131.
Livello basso del liquido lavacristalli
Il simbolo G si accende in giallo.
Il livello del liquido lavacristalli è
basso.
Liquido lavacristalli 3 219.
Controllo automatico della velocità di crociera
m si accende in bianco o verde.
Acceso in bianco
Sistema inserito.
Acceso in verde
Il controllo automatico della velocità
di crociera è attivato.
Controllo automatico della velocità di
crociera 3 169.

Strumenti e comandi97Cruise control adattivo
m si accende in bianco o verde.
Acceso in bianco
Sistema inserito.
Acceso in verde Il Cruise control adattivo è attivo.
Cruise control adattivo 3 173.
Rilevato veicolo davanti Il simbolo A si accende in verde.
Rilevamento di un veicolo davanti che
marcia sulla stessa corsia.
Cruise control adattivo 3 173,
allarme collisione anteriore 3 180.
Portiera aperta
Il simbolo h si accende in rosso.
Portiera o portellone posteriore
aperta/o.Visualizzatori
informativi
Driver Information Center Il Driver Information Centre è ubicato
nel quadro strumenti tra il tachimetro
e il contagiri. È disponibile con Visua‐
lizzatore Standard e Visualizzatore
Deluxe Combi.
Il visualizzatore standard indica:
● contachilometri generale
● contachilometri parziale
● alcune spie
● informazioni sul veicolo
● info parzializz. carburante
● messaggi del veicolo visualizzati come codici numerici 3 104.
Nel visualizzatore Deluxe-Combi le
pagine del menu possono essere
selezionate premendo MENU. I
simboli del menu vengono indicati
nella riga superiore del display:
● X Menu informazioni veicolo
● W Menu info parzializz.
carburante
● s Menu informazioni ECO
● C Prestazioni Menu

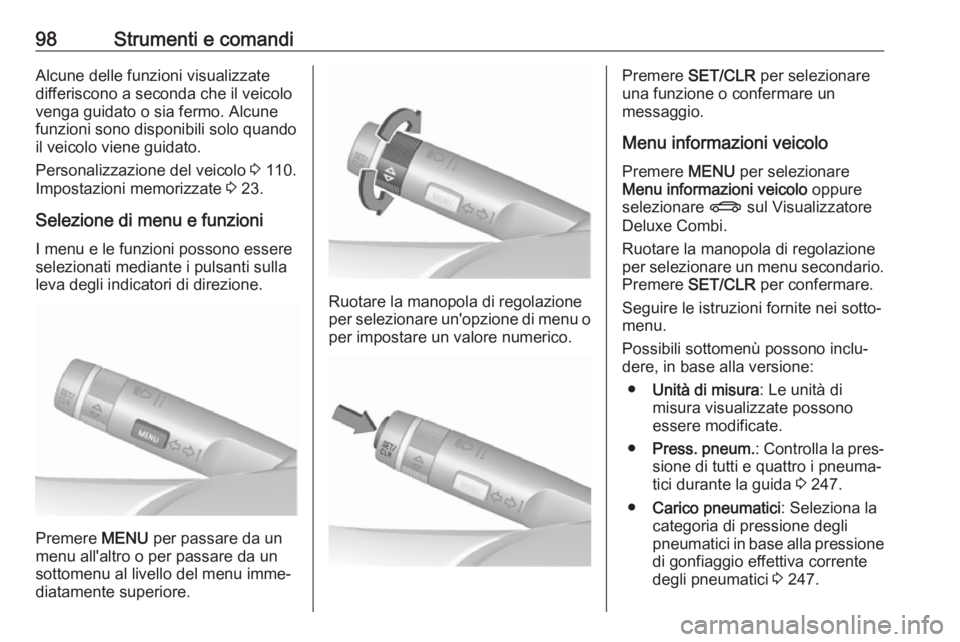

98Strumenti e comandiAlcune delle funzioni visualizzate
differiscono a seconda che il veicolo
venga guidato o sia fermo. Alcune
funzioni sono disponibili solo quando
il veicolo viene guidato.
Personalizzazione del veicolo 3 110.
Impostazioni memorizzate 3 23.
Selezione di menu e funzioni I menu e le funzioni possono essere
selezionati mediante i pulsanti sulla
leva degli indicatori di direzione.
Premere MENU per passare da un
menu all'altro o per passare da un
sottomenu al livello del menu imme‐
diatamente superiore.
Ruotare la manopola di regolazione
per selezionare un'opzione di menu o per impostare un valore numerico.
Premere SET/CLR per selezionare
una funzione o confermare un
messaggio.
Menu informazioni veicolo Premere MENU per selezionare
Menu informazioni veicolo oppure
selezionare X sul Visualizzatore
Deluxe Combi.
Ruotare la manopola di regolazione
per selezionare un menu secondario. Premere SET/CLR per confermare.
Seguire le istruzioni fornite nei sotto‐
menu.
Possibili sottomenù possono inclu‐
dere, in base alla versione:
● Unità di misura : Le unità di
misura visualizzate possono essere modificate.
● Press. pneum. : Controlla la pres‐
sione di tutti e quattro i pneuma‐
tici durante la guida 3 247.
● Carico pneumatici : Seleziona la
categoria di pressione degli
pneumatici in base alla pressione di gonfiaggio effettiva corrente
degli pneumatici 3 247.
