Auton hoito2194-ovinen porrasperä

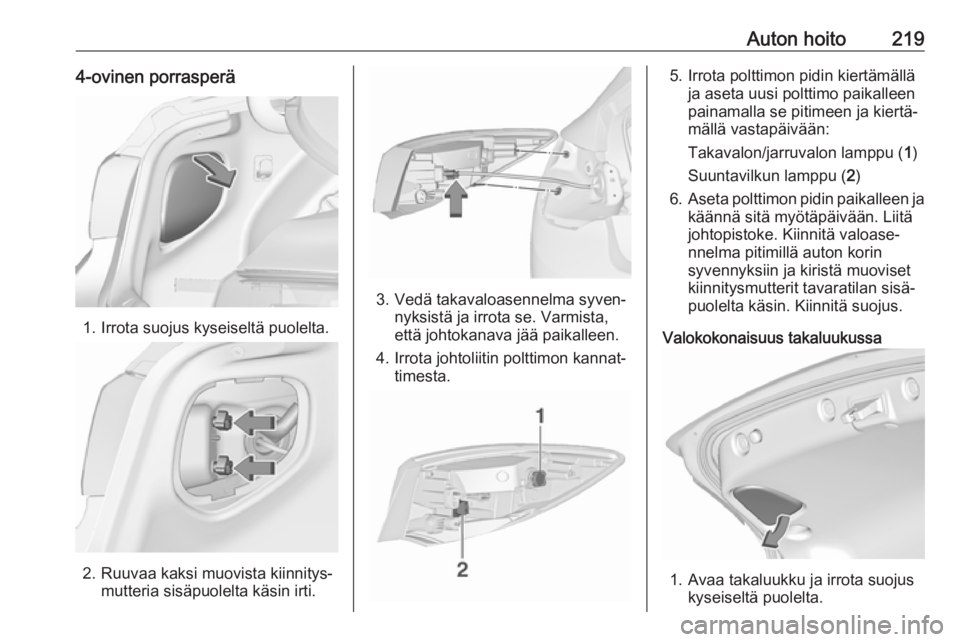

1. Irrota suojus kyseiseltä puolelta.
2. Ruuvaa kaksi muovista kiinnitys‐mutteria sisäpuolelta käsin irti.
3. Vedä takavaloasennelma syven‐nyksistä ja irrota se. Varmista,
että johtokanava jää paikalleen.
4. Irrota johtoliitin polttimon kannat‐ timesta.
5. Irrota polttimon pidin kiertämälläja aseta uusi polttimo paikalleen
painamalla se pitimeen ja kiertä‐ mällä vastapäivään:
Takavalon/jarruvalon lamppu ( 1)
Suuntavilkun lamppu ( 2)
6. Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään. Liitä
johtopistoke. Kiinnitä valoase‐
nnelma pitimillä auton korin
syvennyksiin ja kiristä muoviset
kiinnitysmutterit tavaratilan sisä‐
puolelta käsin. Kiinnitä suojus.
Valokokonaisuus takaluukussa
1. Avaa takaluukku ja irrota suojus kyseiseltä puolelta.

220Auton hoito

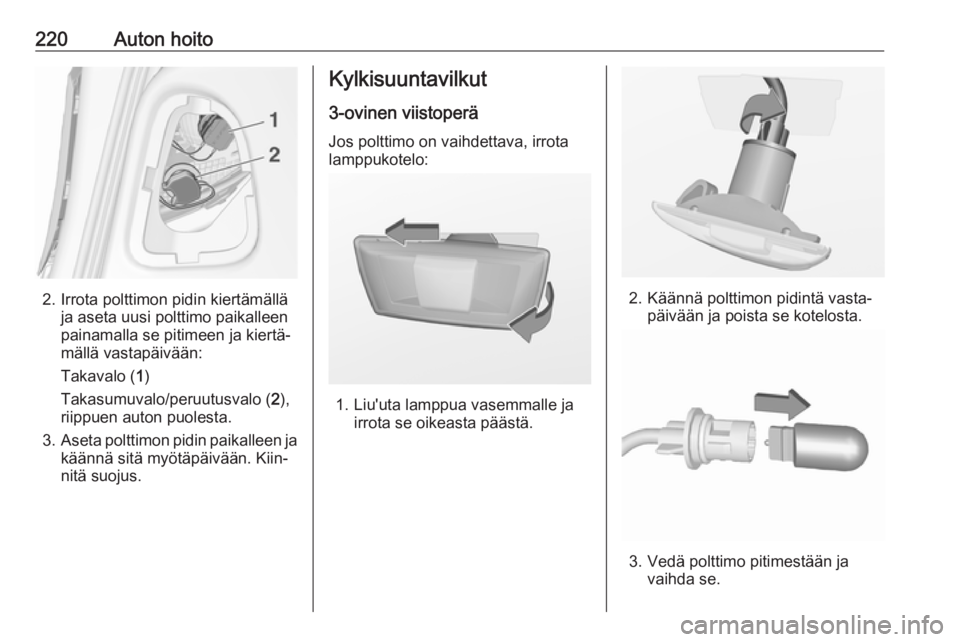

2. Irrota polttimon pidin kiertämälläja aseta uusi polttimo paikalleen
painamalla se pitimeen ja kiertä‐ mällä vastapäivään:
Takavalo ( 1)
Takasumuvalo/peruutusvalo ( 2),
riippuen auton puolesta.
3. Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään. Kiin‐
nitä suojus.
Kylkisuuntavilkut
3-ovinen viistoperä Jos polttimo on vaihdettava, irrotalamppukotelo:
1. Liu'uta lamppua vasemmalle ja irrota se oikeasta päästä.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.

Auton hoito2214.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Aseta lampun vasen pää paikal‐ leen, liu'uta vasemmalla ja aseta
oikeanpuoleinen pää paikalleen.
4-ovinen porrasperä Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Liu'uta lamppua vasemmalle ja irrota se oikeasta päästä.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Aseta lampun vasen pää paikal‐ leen, liu'uta vasemmalla ja aseta
oikeanpuoleinen pää paikalleen.
Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi.

222Auton hoito

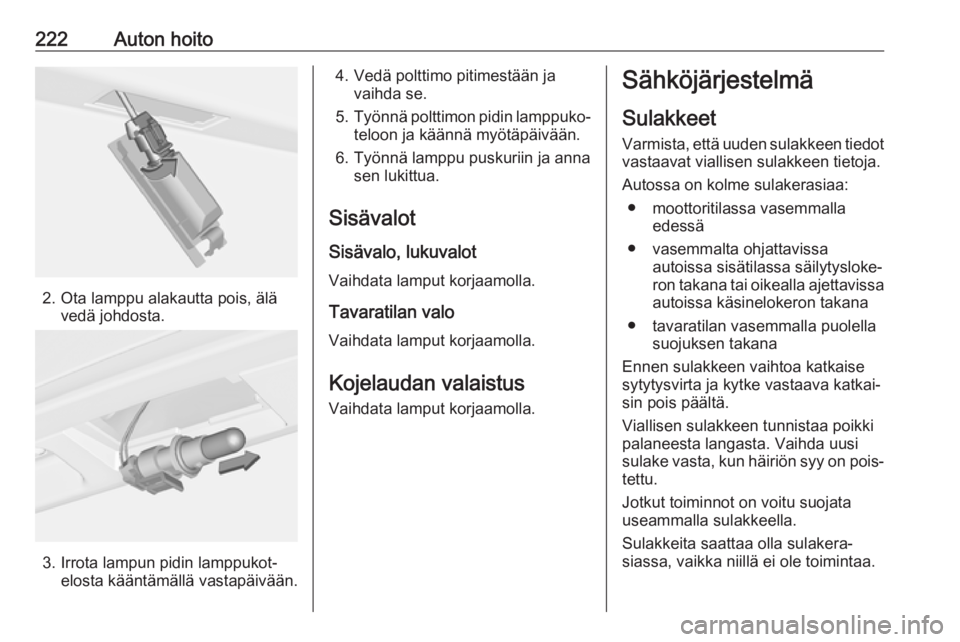

2. Ota lamppu alakautta pois, älävedä johdosta.
3. Irrota lampun pidin lamppukot‐elosta kääntämällä vastapäivään.
4. Vedä polttimo pitimestään javaihda se.
5. Työnnä polttimon pidin lamppuko‐
teloon ja käännä myötäpäivään.
6. Työnnä lamppu puskuriin ja anna sen lukittua.
Sisävalot
Sisävalo, lukuvalot Vaihdata lamput korjaamolla.
Tavaratilan valoVaihdata lamput korjaamolla.
Kojelaudan valaistus
Vaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Autossa on kolme sulakerasiaa: ● moottoritilassa vasemmalla edessä
● vasemmalta ohjattavissa autoissa sisätilassa säilytysloke‐
ron takana tai oikealla ajettavissa
autoissa käsinelokeron takana
● tavaratilan vasemmalla puolella suojuksen takana
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.
Viallisen sulakkeen tunnistaa poikki palaneesta langasta. Vaihda uusi
sulake vasta, kun häiriön syy on pois‐
tettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.

Auton hoito223

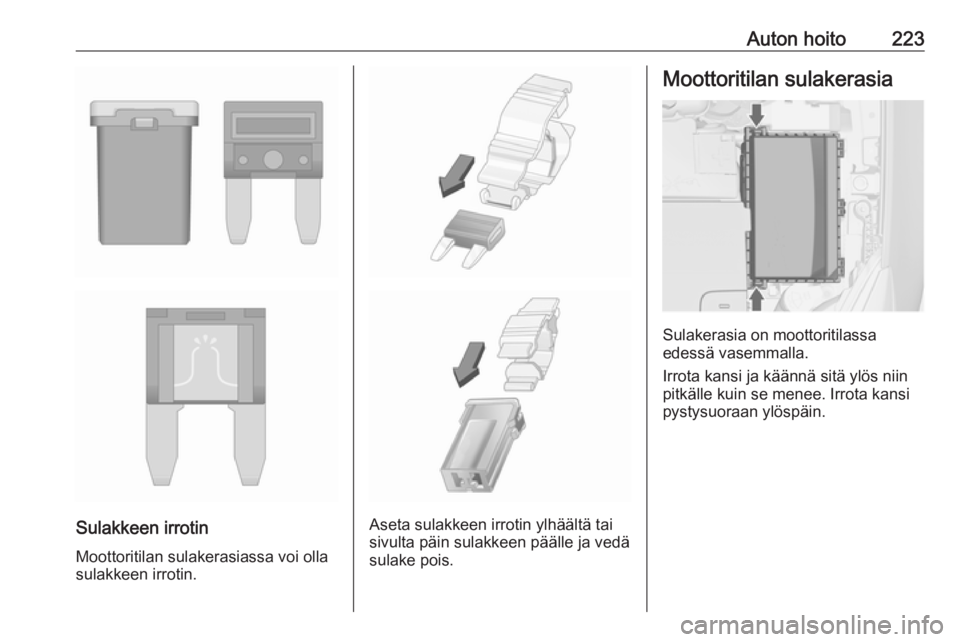

Sulakkeen irrotinMoottoritilan sulakerasiassa voi olla
sulakkeen irrotin.Aseta sulakkeen irrotin ylhäältä tai
sivulta päin sulakkeen päälle ja vedä sulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Irrota kansi ja käännä sitä ylös niin
pitkälle kuin se menee. Irrota kansi
pystysuoraan ylöspäin.

224Auton hoitoNroVirtapiiri1Moottorin ohjausyksikkö2Lambdatunnistin3Polttoaineenruiskutus/sytytys‐
järjestelmä4Polttoaineenruiskutus/sytytys‐
järjestelmä5-6Peilien lämmitys/murtohälytin‐
järjestelmä7Tuulettimen ohjaus/moottorin
ohjausyksikkö/vaihteiston
ohjausyksikkö8Lambdatunnistin/moottorin
jäähdytys9Takaikkunan anturi10Auton akun anturi11Takaluukun vapautus12Kääntyvät ajovalot/valoautoma‐ tiikka13ABS14Takalasin pyyhin15Moottorin ohjausyksikköNroVirtapiiri16Käynnistin17Vaihteiston ohjausyksikkö18Takalasin lämmitin19Sähkötoimisten etusivuikku‐
noiden ikkunannostimet20Sähkötoimisten takasivuikku‐
noiden ikkunannostimet21Takaosan sähkökeskus22Vasen kaukovalo (halogeeni)23Ajovalojen pesulaite24Oikea lähivalo (Xenon)25Vasen lähivalo (Xenon)26Etusumuvalot27Dieselpolttoaineen lämmitin28Start-stop-järjestelmä29Sähkötoiminen seisontajarru30ABS31Mukautuva vakionopeussäädin32Turvatyyny33Kääntyvät ajovalot/valoautoma‐ tiikka

Auton hoito225NroVirtapiiri34Pakokaasun kierrätys35Ulkopeili/sadetunnistin36Lämmitys ja tuuletus37Hiilisäiliön tuuletussolenoidi38Alipainepumppu39Keskiosan ohjausyksikkö40Tuulilasin pesin/takalasin pesin41Oikea kaukovalo (halogeeni)42Jäähdytyspuhallin43Tuulilasinpyyhkimet44Tuulilasinpyyhkimet45Jäähdytyspuhallin46-47Äänitorvi48Jäähdytyspuhallin49Polttoainepumppu50Ajovalojen korkeudensäätö/
kääntyvät ajovalot51Ilmaläppä52Lisälämmitin/dieselmoottoriNroVirtapiiri53Vaihteiston ohjausyksikkö/
moottorin ohjausyksikkö54Alipainepumppu/mittaristo/
lämmitys, tuuletus/ilmastointi‐
järjestelmä
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla
toimintahäiriö.
Kojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudan säilytysti‐
lan takana.
Avaa säilytystila ja paina vasemmalle
sen avaamiseksi. Käännä säilytyslo‐
kero alas ja poista se.

226Auton hoito

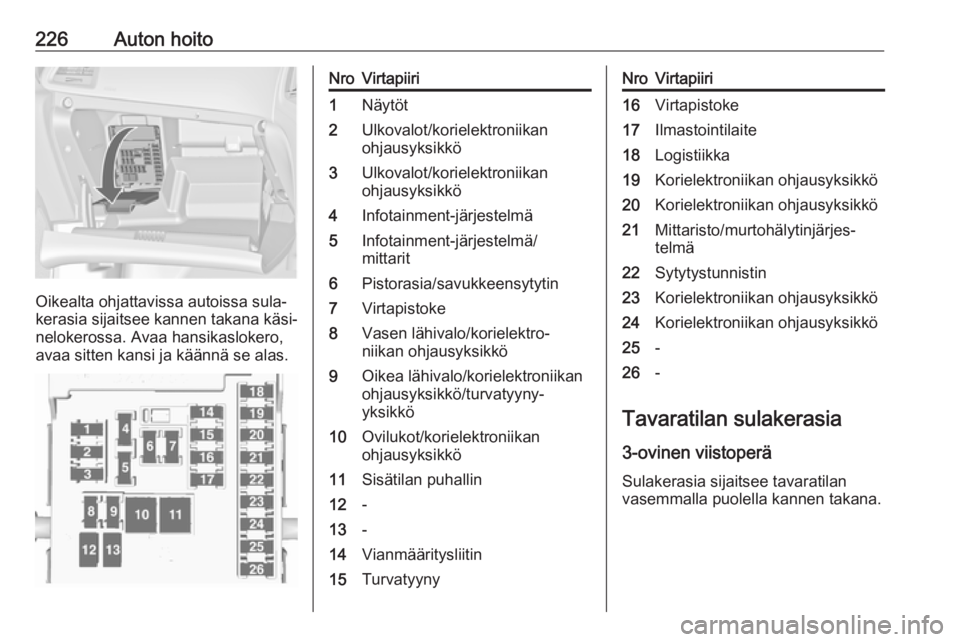

Oikealta ohjattavissa autoissa sula‐
kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa hansikaslokero,
avaa sitten kansi ja käännä se alas.
NroVirtapiiri1Näytöt2Ulkovalot/korielektroniikan
ohjausyksikkö3Ulkovalot/korielektroniikan
ohjausyksikkö4Infotainment-järjestelmä5Infotainment-järjestelmä/
mittarit6Pistorasia/savukkeensytytin7Virtapistoke8Vasen lähivalo/korielektro‐
niikan ohjausyksikkö9Oikea lähivalo/korielektroniikan
ohjausyksikkö/turvatyyny-
yksikkö10Ovilukot/korielektroniikan
ohjausyksikkö11Sisätilan puhallin12-13-14Vianmääritysliitin15TurvatyynyNroVirtapiiri16Virtapistoke17Ilmastointilaite18Logistiikka19Korielektroniikan ohjausyksikkö20Korielektroniikan ohjausyksikkö21Mittaristo/murtohälytinjärjes‐
telmä22Sytytystunnistin23Korielektroniikan ohjausyksikkö24Korielektroniikan ohjausyksikkö25-26-
Tavaratilan sulakerasia
3-ovinen viistoperä
Sulakerasia sijaitsee tavaratilan
vasemmalla puolella kannen takana.

Auton hoito227

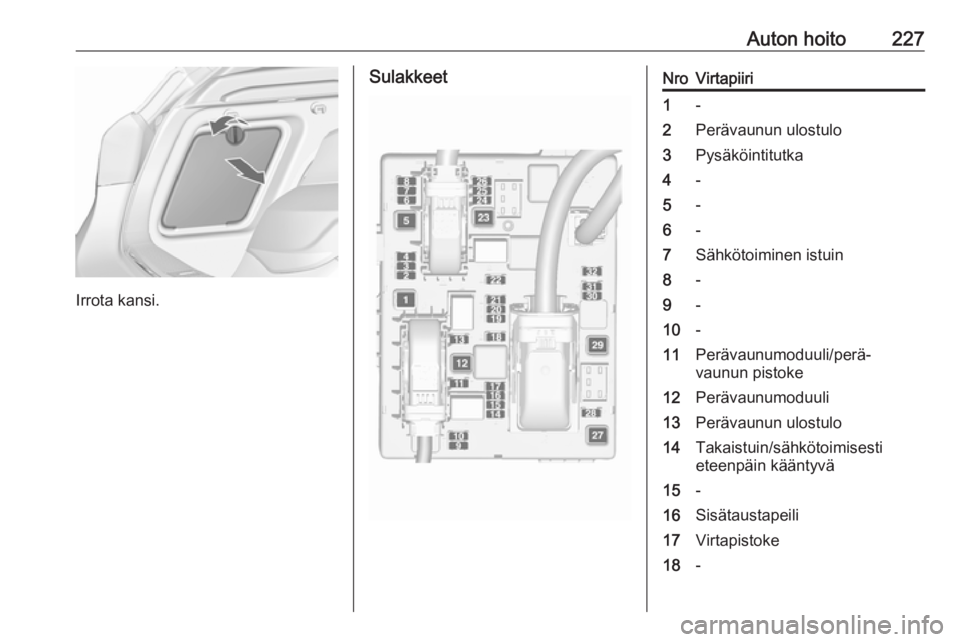

Irrota kansi.
SulakkeetNroVirtapiiri1-2Perävaunun ulostulo3Pysäköintitutka4-5-6-7Sähkötoiminen istuin8-9-10-11Perävaunumoduuli/perä‐
vaunun pistoke12Perävaunumoduuli13Perävaunun ulostulo14Takaistuin/sähkötoimisesti
eteenpäin kääntyvä15-16Sisätaustapeili17Virtapistoke18-

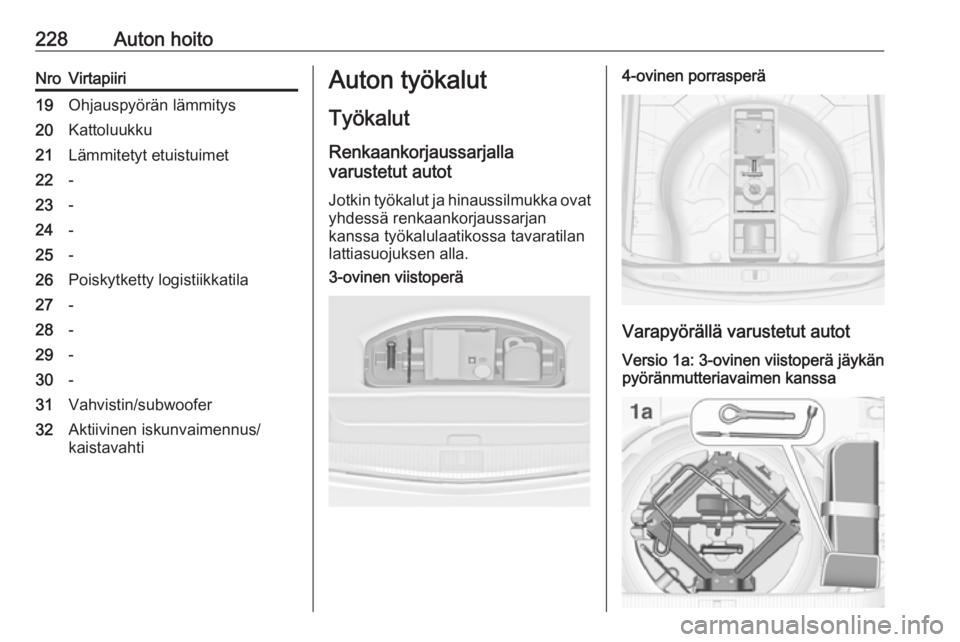

228Auton hoitoNroVirtapiiri19Ohjauspyörän lämmitys20Kattoluukku21Lämmitetyt etuistuimet22-23-24-25-26Poiskytketty logistiikkatila27-28-29-30-31Vahvistin/subwoofer32Aktiivinen iskunvaimennus/
kaistavahtiAuton työkalut
Työkalut
Renkaankorjaussarjalla
varustetut autot
Jotkin työkalut ja hinaussilmukka ovat yhdessä renkaankorjaussarjan
kanssa työkalulaatikossa tavaratilan lattiasuojuksen alla.3-ovinen viistoperä4-ovinen porrasperä
Varapyörällä varustetut autot
Versio 1a: 3-ovinen viistoperä jäykän
pyöränmutteriavaimen kanssa
