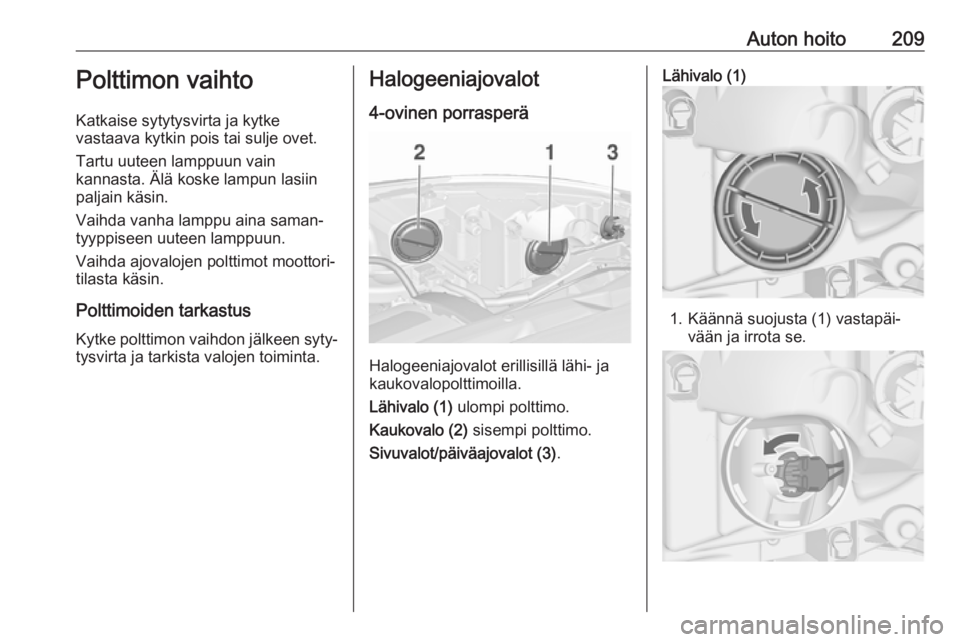

Auton hoito209Polttimon vaihto
Katkaise sytytysvirta ja kytke
vastaava kytkin pois tai sulje ovet.
Tartu uuteen lamppuun vain
kannasta. Älä koske lampun lasiin
paljain käsin.
Vaihda vanha lamppu aina saman‐
tyyppiseen uuteen lamppuun.
Vaihda ajovalojen polttimot moottori‐
tilasta käsin.
Polttimoiden tarkastus
Kytke polttimon vaihdon jälkeen syty‐ tysvirta ja tarkista valojen toiminta.Halogeeniajovalot
4-ovinen porrasperä
Halogeeniajovalot erillisillä lähi- ja
kaukovalopolttimoilla.
Lähivalo (1) ulompi polttimo.
Kaukovalo (2) sisempi polttimo.
Sivuvalot/päiväajovalot (3) .
Lähivalo (1)
1. Käännä suojusta (1) vastapäi‐
vään ja irrota se.

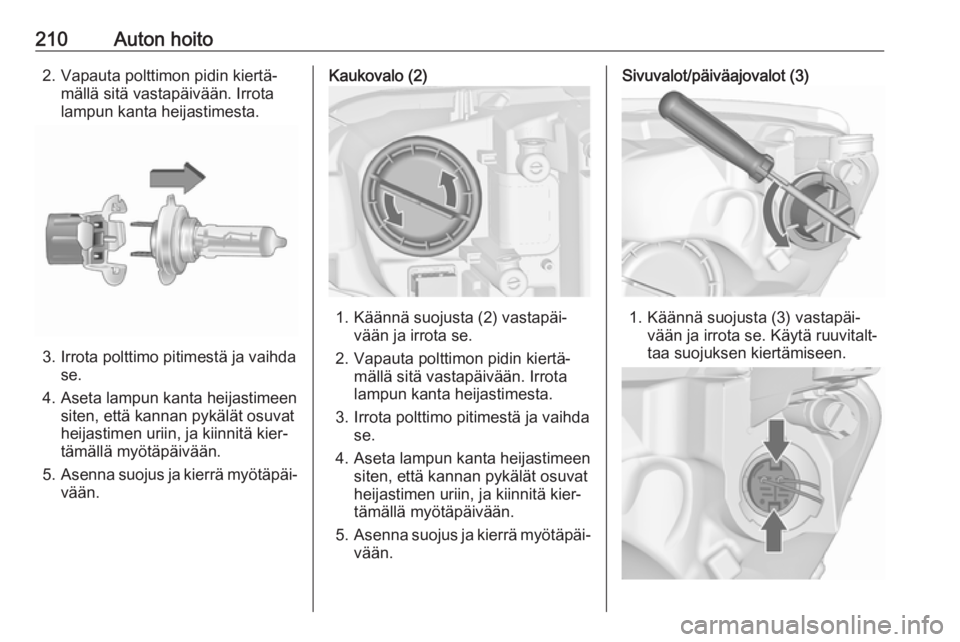

210Auton hoito2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimo pitimestä ja vaihda se.
4. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat
heijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
5. Asenna suojus ja kierrä myötäpäi‐
vään.
Kaukovalo (2)
1. Käännä suojusta (2) vastapäi‐ vään ja irrota se.
2. Vapauta polttimon pidin kiertä‐ mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimo pitimestä ja vaihda se.
4. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat
heijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
5. Asenna suojus ja kierrä myötäpäi‐
vään.
Sivuvalot/päiväajovalot (3)
1. Käännä suojusta (3) vastapäi‐ vään ja irrota se. Käytä ruuvitalt‐
taa suojuksen kiertämiseen.

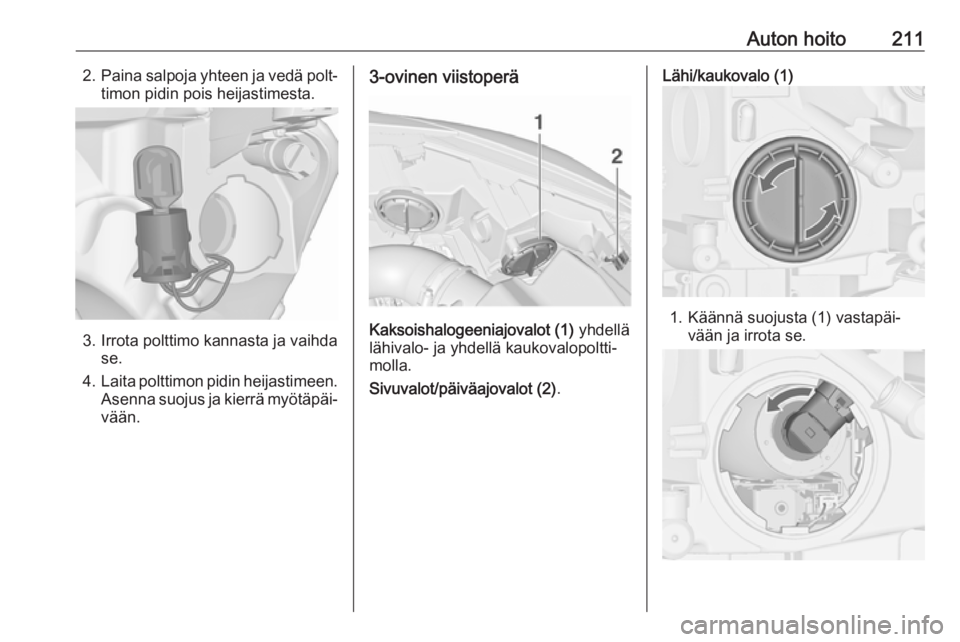

Auton hoito2112.Paina salpoja yhteen ja vedä polt‐
timon pidin pois heijastimesta.
3. Irrota polttimo kannasta ja vaihda se.
4. Laita polttimon pidin heijastimeen.
Asenna suojus ja kierrä myötäpäi‐ vään.
3-ovinen viistoperä
Kaksoishalogeeniajovalot (1) yhdellä
lähivalo- ja yhdellä kaukovalopoltti‐
molla.
Sivuvalot/päiväajovalot (2) .
Lähi/kaukovalo (1)
1. Käännä suojusta (1) vastapäi‐
vään ja irrota se.

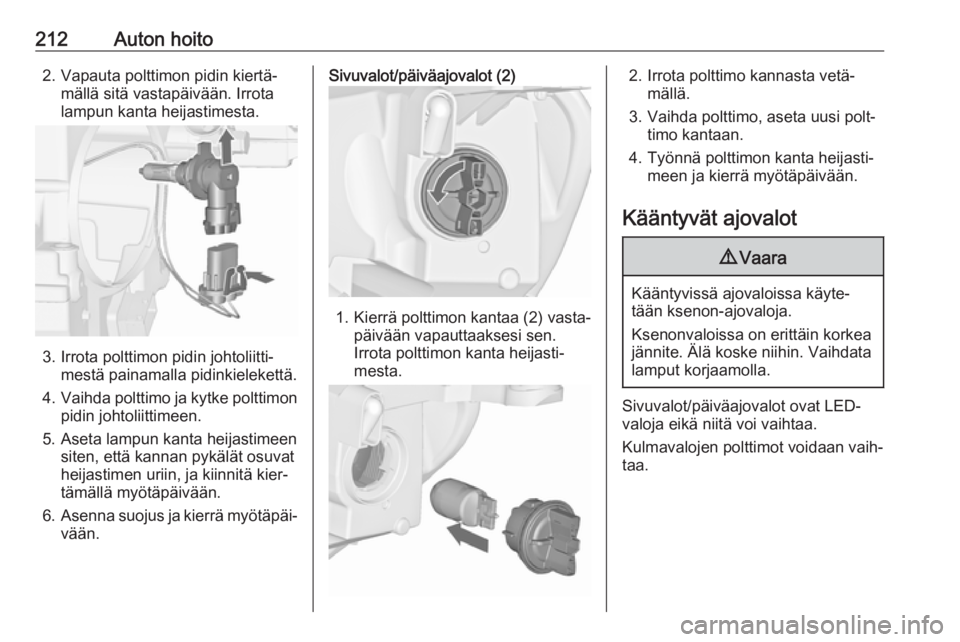

212Auton hoito2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimon pidin johtoliitti‐ mestä painamalla pidinkielekettä.
4. Vaihda polttimo ja kytke polttimon
pidin johtoliittimeen.
5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvatheijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Sivuvalot/päiväajovalot (2)
1. Kierrä polttimon kantaa (2) vasta‐ päivään vapauttaaksesi sen.
Irrota polttimon kanta heijasti‐
mesta.
2. Irrota polttimo kannasta vetä‐ mällä.
3. Vaihda polttimo, aseta uusi polt‐ timo kantaan.
4. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.
Kääntyvät ajovalot9 Vaara
Kääntyvissä ajovaloissa käyte‐
tään ksenon-ajovaloja.
Ksenonvaloissa on erittäin korkea jännite. Älä koske niihin. Vaihdata
lamput korjaamolla.
Sivuvalot/päiväajovalot ovat LED-
valoja eikä niitä voi vaihtaa.
Kulmavalojen polttimot voidaan vaih‐
taa.

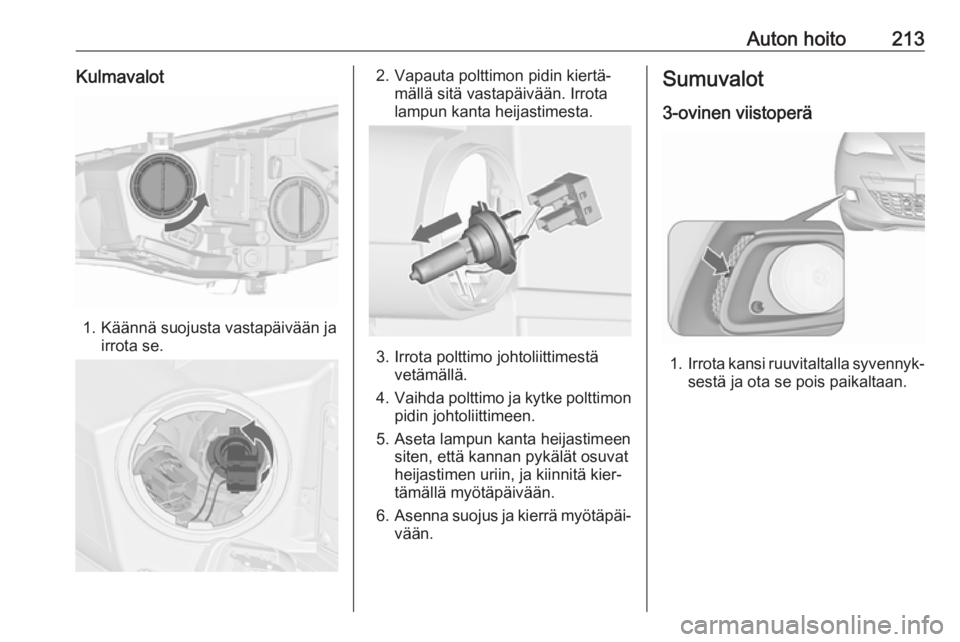

Auton hoito213Kulmavalot
1. Käännä suojusta vastapäivään jairrota se.
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimo johtoliittimestä vetämällä.
4. Vaihda polttimo ja kytke polttimon
pidin johtoliittimeen.
5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat
heijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Sumuvalot
3-ovinen viistoperä
1. Irrota kansi ruuvitaltalla syvennyk‐
sestä ja ota se pois paikaltaan.

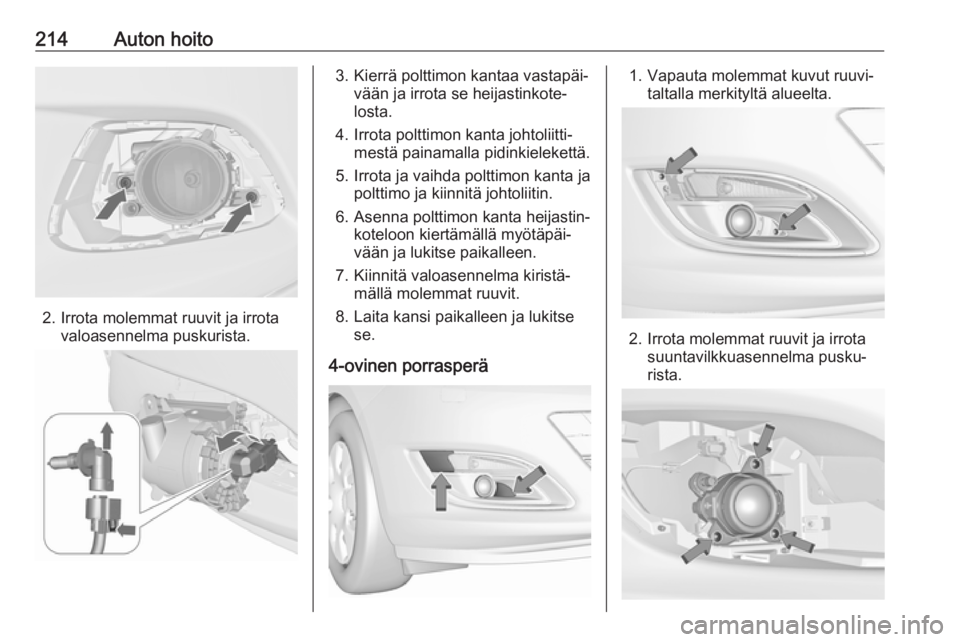

214Auton hoito
2. Irrota molemmat ruuvit ja irrotavaloasennelma puskurista.
3. Kierrä polttimon kantaa vastapäi‐vään ja irrota se heijastinkote‐
losta.
4. Irrota polttimon kanta johtoliitti‐ mestä painamalla pidinkielekettä.
5. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliitin.
6. Asenna polttimon kanta heijastin‐ koteloon kiertämällä myötäpäi‐
vään ja lukitse paikalleen.
7. Kiinnitä valoasennelma kiristä‐ mällä molemmat ruuvit.
8. Laita kansi paikalleen ja lukitse se.
4-ovinen porrasperä1. Vapauta molemmat kuvut ruuvi‐ taltalla merkityltä alueelta.
2. Irrota molemmat ruuvit ja irrota suuntavilkkuasennelma pusku‐
rista.

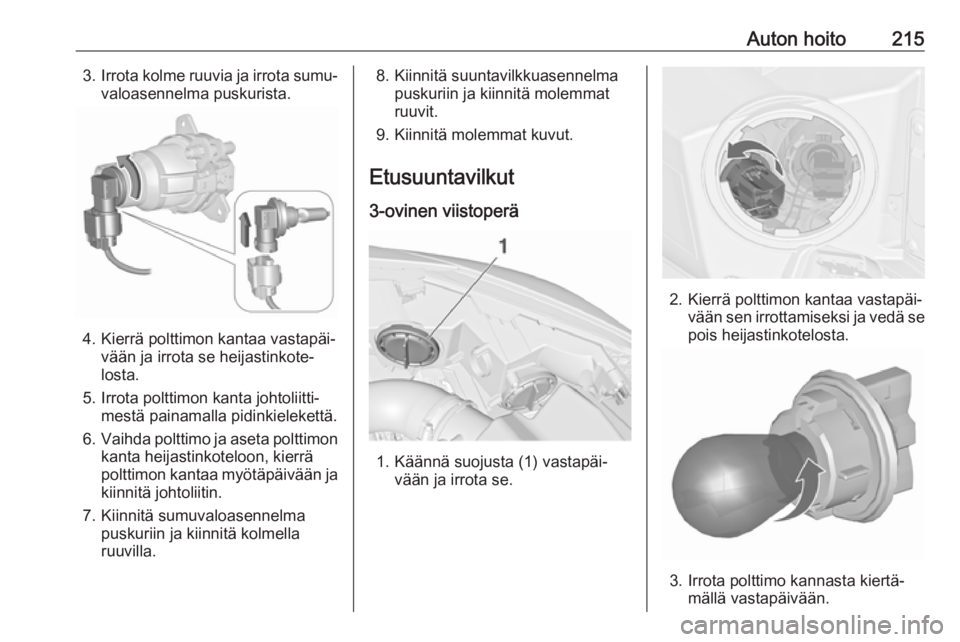

Auton hoito2153.Irrota kolme ruuvia ja irrota sumu‐
valoasennelma puskurista.
4. Kierrä polttimon kantaa vastapäi‐ vään ja irrota se heijastinkote‐
losta.
5. Irrota polttimon kanta johtoliitti‐ mestä painamalla pidinkielekettä.
6. Vaihda polttimo ja aseta polttimon
kanta heijastinkoteloon, kierrä
polttimon kantaa myötäpäivään ja kiinnitä johtoliitin.
7. Kiinnitä sumuvaloasennelma puskuriin ja kiinnitä kolmellaruuvilla.
8. Kiinnitä suuntavilkkuasennelma puskuriin ja kiinnitä molemmat
ruuvit.
9. Kiinnitä molemmat kuvut.
Etusuuntavilkut
3-ovinen viistoperä
1. Käännä suojusta (1) vastapäi‐ vään ja irrota se.
2. Kierrä polttimon kantaa vastapäi‐vään sen irrottamiseksi ja vedä se
pois heijastinkotelosta.
3. Irrota polttimo kannasta kiertä‐ mällä vastapäivään.

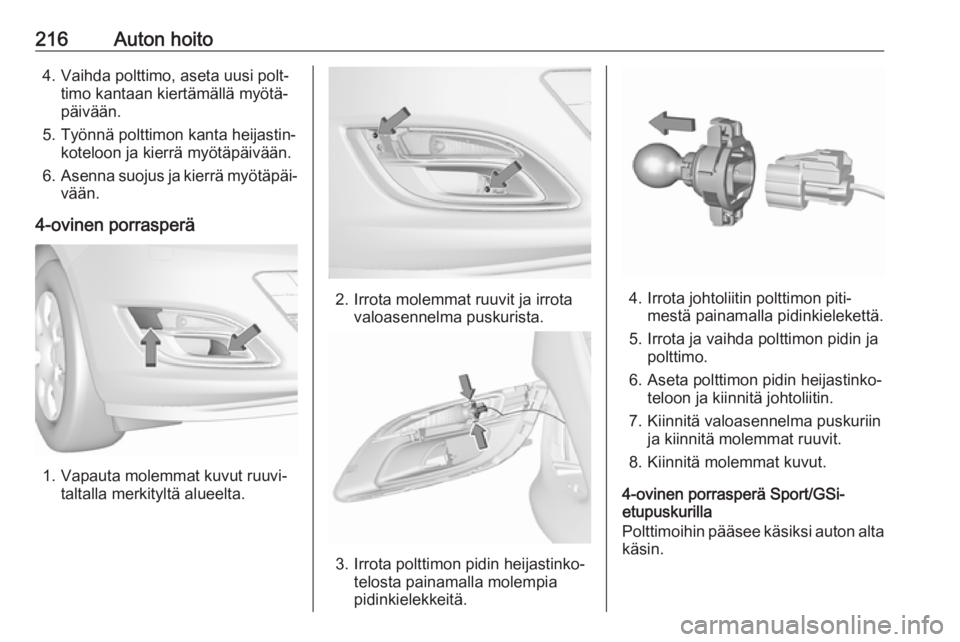

216Auton hoito4. Vaihda polttimo, aseta uusi polt‐timo kantaan kiertämällä myötä‐
päivään.
5. Työnnä polttimon kanta heijastin‐ koteloon ja kierrä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
4-ovinen porrasperä
1. Vapauta molemmat kuvut ruuvi‐ taltalla merkityltä alueelta.
2. Irrota molemmat ruuvit ja irrotavaloasennelma puskurista.
3. Irrota polttimon pidin heijastinko‐ telosta painamalla molempia
pidinkielekkeitä.
4. Irrota johtoliitin polttimon piti‐ mestä painamalla pidinkielekettä.
5. Irrota ja vaihda polttimon pidin ja polttimo.
6. Aseta polttimon pidin heijastinko‐ teloon ja kiinnitä johtoliitin.
7. Kiinnitä valoasennelma puskuriin ja kiinnitä molemmat ruuvit.
8. Kiinnitä molemmat kuvut.
4-ovinen porrasperä Sport/GSi-
etupuskurilla
Polttimoihin pääsee käsiksi auton alta
käsin.

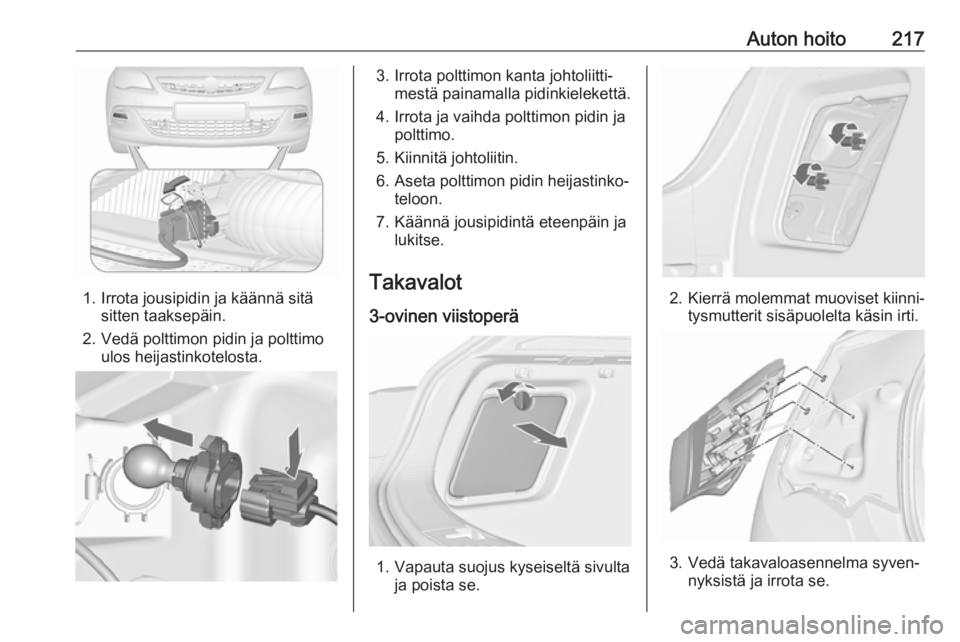

Auton hoito217
1. Irrota jousipidin ja käännä sitäsitten taaksepäin.
2. Vedä polttimon pidin ja polttimo ulos heijastinkotelosta.
3. Irrota polttimon kanta johtoliitti‐mestä painamalla pidinkielekettä.
4. Irrota ja vaihda polttimon pidin ja polttimo.
5. Kiinnitä johtoliitin.
6. Aseta polttimon pidin heijastinko‐ teloon.
7. Käännä jousipidintä eteenpäin ja lukitse.
Takavalot
3-ovinen viistoperä
1. Vapauta suojus kyseiseltä sivulta ja poista se.
2. Kierrä molemmat muoviset kiinni‐tysmutterit sisäpuolelta käsin irti.
3. Vedä takavaloasennelma syven‐nyksistä ja irrota se.

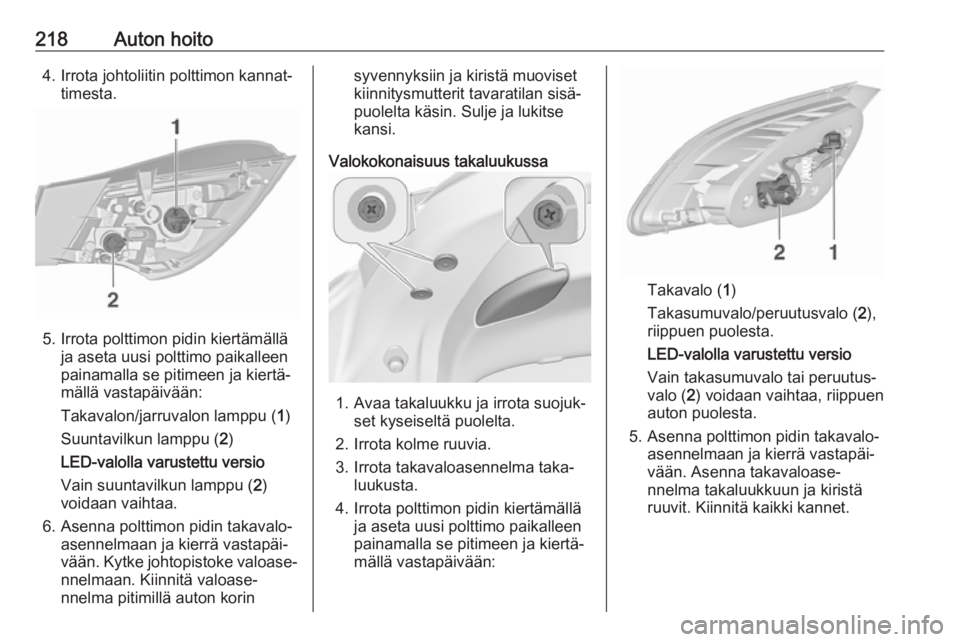

218Auton hoito4. Irrota johtoliitin polttimon kannat‐timesta.
5. Irrota polttimon pidin kiertämälläja aseta uusi polttimo paikalleen
painamalla se pitimeen ja kiertä‐ mällä vastapäivään:
Takavalon/jarruvalon lamppu ( 1)
Suuntavilkun lamppu ( 2)
LED-valolla varustettu versio
Vain suuntavilkun lamppu ( 2)
voidaan vaihtaa.
6. Asenna polttimon pidin takavalo‐ asennelmaan ja kierrä vastapäi‐
vään. Kytke johtopistoke valoase‐
nnelmaan. Kiinnitä valoase‐
nnelma pitimillä auton korin
syvennyksiin ja kiristä muoviset
kiinnitysmutterit tavaratilan sisä‐
puolelta käsin. Sulje ja lukitse
kansi.
Valokokonaisuus takaluukussa
1. Avaa takaluukku ja irrota suojuk‐ set kyseiseltä puolelta.
2. Irrota kolme ruuvia.
3. Irrota takavaloasennelma taka‐ luukusta.
4. Irrota polttimon pidin kiertämällä ja aseta uusi polttimo paikalleen
painamalla se pitimeen ja kiertä‐ mällä vastapäivään:
Takavalo ( 1)
Takasumuvalo/peruutusvalo ( 2),
riippuen puolesta.
LED-valolla varustettu versio
Vain takasumuvalo tai peruutus‐
valo ( 2) voidaan vaihtaa, riippuen
auton puolesta.
5. Asenna polttimon pidin takavalo‐ asennelmaan ja kierrä vastapäi‐
vään. Asenna takavaloase‐
nnelma takaluukkuun ja kiristä
ruuvit. Kiinnitä kaikki kannet.
