OPEL ASTRA J 2017 Инструкция по эксплуатации (in Russian)

Приборы и средства управления89Штепсельные розетки
Розетка электропитания напряже‐
нием 12 вольт располагается в передней консоли.
Еще одна розетка электропитания
напряжением 12 вольт распола‐
гается в задней консоли. Опустить
крышку вниз.
Максимальная потребляемая
мощность не должна превышать 120 Ватт.
При выключенном зажигании
розетки электропитания обесто‐
чены. Подача питания на розетки
также отключается в случае паде‐
ния напряжения аккумуляторной
батареи.
Подключенные дополнительные
электрические приборы должны
отвечать требованиям по электро‐
магнитной совместимости в соот‐
ветствии с DIN VDE 40 839.
Не подключайте генерирующие
электрический ток приборы, напри‐ мер, зарядные устройства или
аккумуляторы.
Не повредите розетку, вставляя не подходящие к ней вилки шнуров
питания.
Система автоматической оста‐
новки и пуска двигателя 3 165.Прикуриватель
Прикуриватель располагается в
передней консоли.
Нажмите прикуриватель. Он
выключается автоматически, когда спираль раскалится. Выньте прику‐
риватель.
Пепельницы
Внимание
Предназначены только для
пепла, а не для горящих окур‐
ков.

90Приборы и средства управления
В подстаканники можно установитьпереносную пепельницу.
Сигнализаторы,
измерительные
приборы и
индикаторы
Комбинация приборов На некоторых вариантах исполне‐
ния стрелки приборов при включе‐
нии зажигания могут кратковре‐
менно зашкаливать.
Спидометр
Показывает скорость движения
автомобиля.
Одометр
Нижняя строка показывает прой‐
денный путь в километрах.
Счетчик текущего пробега Верхняя строка показывает
расстояние, пройденное автомо‐
билем после последнего сброса
счетчика.
Чтобы сбросить показания,
несколько секунд удерживайте
нажатой клавишу SET/CLR на
рычаге указателей поворота
3 105.

Приборы и средства управления91Отдельные модификации снаб‐
жены ручкой сброса показаний,
смонтированной между спидомет‐
ром и информационным центром
водителя. Чтобы сбросить показа‐
ния, нажмите и удерживайте ручку
несколько секунд при включенном
зажигании.
Счетчик текущего пробега отсчи‐
тывает пробег до 2000 км, после
чего сбрасывается на 0.
Тахометр
Отображение числа оборотов.
При движении на каждой передаче следует поддерживать минималь‐
ное число оборотов (если
возможно).Внимание
Если указатель переходит в красную зону предупреждения,
это означает, что превышена
максимальная разрешенная
частота вращения двигателя.
Двигатель может быть повре‐
жден.
Указатель уровня топлива
В зависимости от режима работы
показывает уровень топлива в баке или газа в баллоне.
Индикатор i загорается, если
уровень в баке низкий. Когда инди‐
катор мигает, следует немедленно
заправить автомобиль.
Как только сжиженный газ в балло‐ нах заканчивается, система авто‐
матически переключается в режим
работы на бензине 3 92.
Категорически запрещается
движение до полного опустошения бака.
Из-за остающегося в баке топлива
объем дозаправки может быть
меньше указанной емкости бака.

92Приборы и средства управленияСелектор выбора топлива
Нажатие LPG переключает
режимы работы с бензина на
сжиженный газ и наоборот. Состоя‐
ние светодиода 1 соответствует
текущему рабочему режиму.
1 откл.:используется
бензин1 мигание:проверка условий
для перехода на
работу на сжижен‐
ном газе. Заго‐
рается, если усло‐
вия выполнены.1 горит
светом:используется
сжиженный газПосле пяти‐
кратного
мигания 1
гаснет:бак для сжижен‐
ного газа пуст или
неисправность в
системе сжижен‐
ного газа. На
дисплее информа‐
ционного центра
водителя появится
сообщение.
Если сжиженный газ в баллоне
израсходован, то автомобиль авто‐
матически переходит на бензин до
отключения зажигания.
Топливо для работы на сжиженном газе 3 223.
Индикатор температуры
охлаждающей жидкости двигателя
Отображает температуру охлаж‐
дающей жидкости двигателя.
левая часть
шкалы:двигатель пока
не прогрелся до
рабочей темпе‐
ратурыцентральная
часть шкалы:рабочая темпе‐
ратураправая часть
шкалы:слишком высокая температура

Приборы и средства управления93Внимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность
повреждения двигателя.
Проверьте уровень охлаждаю‐
щей жидкости.
Дисплей технического
обслуживания
Система контроля ресурса масла
позволяет определить, когда
следует заменить масло и фильтр.
Периодичность индикации необхо‐
димости замены масла и фильтра
может значительно изменяться в
зависимости от условий эксплуата‐ ции.
Чтобы показать оставшийся срок
службы моторного масла, исполь‐
зуйте кнопки на рычажке сигналов
поворота:Нажмите кнопку MENU, чтобы
выбрать Меню информации
автомобиля X .
Повернуть колесико регулятора в
положение Остаточный срок
службы масла .Оставшийся срок службы мотор‐
ного масла в процентах отобража‐
ется в информационном центре
водителя.
Сброс
Чтобы сбросить показания,
несколько секунд удерживайте
нажатой клавишу SET/CLR на
рычаге указателей поворота.
Должен быть открыт экран остав‐
шегося срока службы моторного
масла. Включите зажигание, не
запуская двигатель.
Систему для ее правильной
работы следует сбрасывать в
исходное состояние каждый раз

94Приборы и средства управленияпри замене моторного масла.
Обратитесь за помощью на стан‐
цию техобслуживания.
Следующее техобслуживание Если по расчетам системы масло
выработало свой ресурс, на
дисплее информационного центра
водителя отобразится предупреж‐
дающее сообщение. Моторное
масло и масляный фильтр следует заменить в мастерской в течение
одной недели или не превышая
пробега в 500 км (в зависимости от
того, какое событие наступит
первым).
Информационный центр водителя
3 105.
Информация по обслуживанию
3 298.
Индикаторы
Описанные ниже контрольные
индикаторы на некоторых версиях
автомобиля могут отсутствовать.
Описание распространяется на все
версии исполнения приборов. В
зависимости от комплектацииавтомобиля, расположение
отдельных индикаторов может
отличаться. При включении зажи‐
гания на короткое время загорится
большинство индикаторов для
проверки их работоспособности.
Цвета индикаторов обозначают:красный:опасность, важное
напоминаниежелтый:предупреждение,
справка, неисправностьзеленый:подтверждение вклю‐
чениясиний:подтверждение вклю‐
чениябелый:подтверждение вклю‐
чения

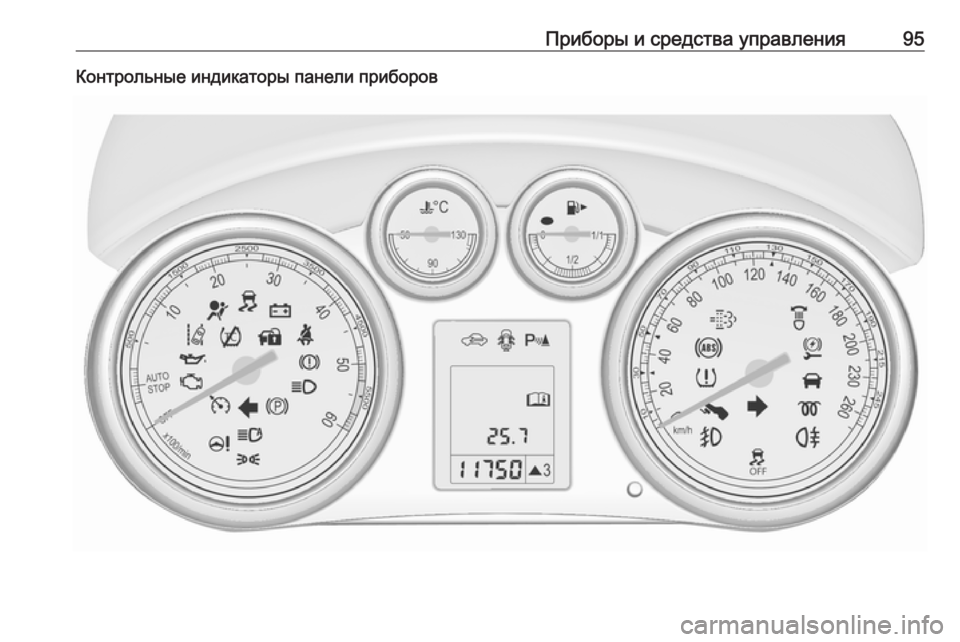

Приборы и средства управления95Контрольные индикаторы панели приборов

96Приборы и средства управленияКонтрольные индикаторы на
центральной консоли
Обзор
OУказатель поворота 3 97XИндикатор напоминания о
непристегнутых ремнях
безопасности 3 97vПодушки безопасности и
натяжители ремней безопас‐
ности 3 97VОтключение подушки
безопасности 3 98pСистема зарядки 3 98ZСигнализатор неисправности
3 98gИндикатор срока очередного
технического обслуживания
3 99RТормозная система и сцеп‐
ление 3 99-Выжмите педаль 3 99mЭлектромеханический стоя‐
ночный тормоз 3 100jНеисправность электромеха‐
нического стояночного
тормоза 3 100uАнтиблокировочная
тормозная система (ABS)
3 100[Переключение на повы‐
шенную передачу 3 100cСервоусилитель рулевого
управления 3 101)Предупреждение о выходе за
пределы полосы движения
3 101rУльтразвуковая система
облегчения парковки 3 101nЭлектронная система дина‐
мической стабилизации
отключена 3 101bЭлектронная система дина‐
мической стабилизации и
система контроля тягового
усилия 3 101kСистема контроля тягового
усилия выключена 3 102!Предварительный подогрев
3 102%Сажевый фильтр дизельного
двигателя 3 102wСистема контроля давления в
шинах 3 102IДавление моторного масла
3 103iНизкий уровень топлива
3 103dИммобилайзер 3 103#Пониженная мощность двига‐
теля 3 1048Наружное освещение 3 104CДальний свет 3 104

Приборы и средства управления97lАвтоматическое переклю‐
чение дальнего света фар
3 104fСистема адаптивных фар
3 104>Противотуманная фара
3 104rЗадний противотуманный
фонарь 3 104GНизкий уровень омывающей
жидкости 3 104mКруиз-контроль 3 105 / Адап‐
тивный круиз-контроль
3 105AВпереди обнаружен автомо‐
биль 3 105hОткрыта дверь 3 105
Указатель поворота
Загорается или мигает зеленым
светом O.
Кратковременно загорается Включены стояночные огни.
Мигание
Включены сигналы поворота или
аварийная световая сигнализация.
Частое мигание: выход из строя
лампы указателя поворотов или
соответствующего предохрани‐
теля, выход из строя лампы указа‐
теля поворотов прицепа.
Замена ламп 3 246, предохрани‐
телей 3 261.
Указатели поворота 3 142.
Напоминание о ремне безопасности
Напоминание о необходимости
пристегнуть ремни
безопасности на передних
сиденьях
X для сиденья водителя светится
или мигает красным.
Индикатор k сиденья переднего
пассажира светится или мигает
красным светом, если сиденье
занято.Светится
После включения зажигания до
пристегивания ремня безопас‐
ности сиденья.
Мигание
После запуска двигателя в течение
максимум 100 секунд до пристеги‐
вания ремня безопасности
сиденья.
Надувные подушки безопасности и
натяжители ремнейбезопасности
Загорается красным светом v.
При включении зажигания индика‐ тор горит в течение примерно
четырех секунд. Если он не заго‐
рается, не гаснет через четыре
секунды или загорается во время
движения, это указывает на неис‐
правность системы надувных поду‐
шек безопасности. Обратитесь за

98Приборы и средства управленияпомощью на станцию техобслужи‐
вания. Надувные подушки безопас‐
ности и преднатяжители ремней
безопасности могут не сработать
при аварии.
На срабатывание преднатяжите‐
лей ремней безопасности или
надувных подушек безопасности
указывает горящий индикатор v.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Преднатяжители ремней безопас‐
ности, система надувных подушек
безопасности 3 53, 3 56.
Отключение надувной подушки безопасности
V горит желтым светом.
Загорается примерно на 60 секунд
после включения зажигания.
Воздушная подушка безопасности
переднего пассажира включена.
* горит желтым светом.
Воздушная подушка безопасности
переднего пассажира выключена
3 59.9 Опасность
Существует смертельная опас‐
ность для ребенка в детском
кресле безопасности при одно‐
временном срабатывании
надувной подушки безопас‐
ности переднего пассажира.
Существует смертельная опас‐
ность для взрослого пассажира, если надувная подушка
безопасности переднего пасса‐
жира не работает.
Система зарядки
Загорается красным светом p.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе
Остановиться, остановить двига‐тель. Аккумуляторная батарея
автомобиля не заряжается. Может
быть нарушено охлаждение двига‐ теля. Работа усилителя рулевого
управления может быть неэффект‐
ивна. Обратитесь за помощью в
сервис-центр.
Сигнализатор неисправности
Z горит или мигает желтым
светом.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.
