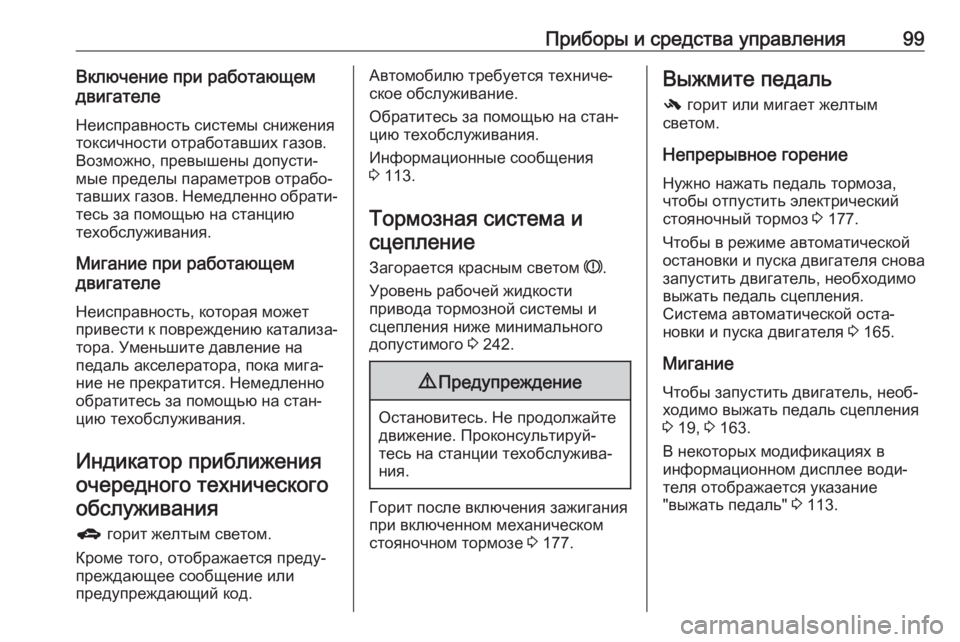

Приборы и средства управления99Включение при работающем
двигателе
Неисправность системы снижения
токсичности отработавших газов.
Возможно, превышены допусти‐
мые пределы параметров отрабо‐
тавших газов. Немедленно обрати‐
тесь за помощью на станцию
техобслуживания.
Мигание при работающем
двигателе
Неисправность, которая можетпривести к повреждению катализа‐ тора. Уменьшите давление на
педаль акселератора, пока мига‐
ние не прекратится. Немедленно
обратитесь за помощью на стан‐
цию техобслуживания.
Индикатор приближения очередного техническогообслуживания
g горит желтым светом.
Кроме того, отображается преду‐
преждающее сообщение или
предупреждающий код.Автомобилю требуется техниче‐
ское обслуживание.
Обратитесь за помощью на стан‐
цию техобслуживания.
Информационные сообщения
3 113.
Тормозная система и
сцепление
Загорается красным светом R.
Уровень рабочей жидкости
привода тормозной системы и
сцепления ниже минимального допустимого 3 242.9 Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐ ния.
Горит после включения зажигания
при включенном механическом
стояночном тормозе 3 177.
Выжмите педаль
- горит или мигает желтым
светом.
Непрерывное горение Нужно нажать педаль тормоза,
чтобы отпустить электрический
стояночный тормоз 3 177.
Чтобы в режиме автоматической
остановки и пуска двигателя снова
запустить двигатель, необходимо
выжать педаль сцепления.
Система автоматической оста‐ новки и пуска двигателя 3 165.
Мигание Чтобы запустить двигатель, необ‐
ходимо выжать педаль сцепления
3 19, 3 163.
В некоторых модификациях в
информационном дисплее води‐
теля отображается указание
"выжать педаль" 3 113.

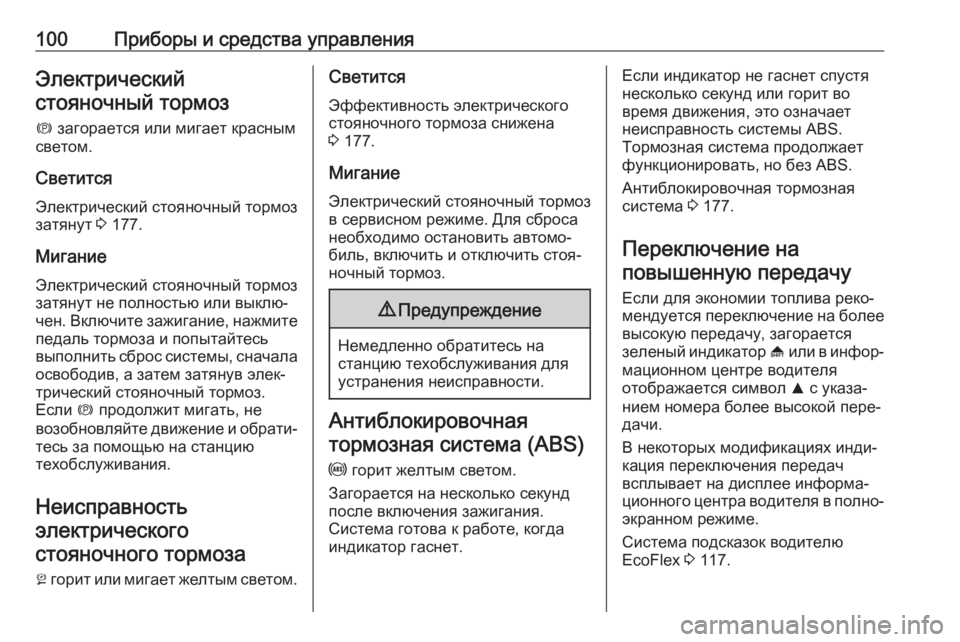

100Приборы и средства управленияЭлектрический
стояночный тормоз
m загорается или мигает красным
светом.
Светится
Электрический стояночный тормоз
затянут 3 177.
Мигание Электрический стояночный тормоз
затянут не полностью или выклю‐
чен. Включите зажигание, нажмите
педаль тормоза и попытайтесь
выполнить сброс системы, сначала
освободив, а затем затянув элек‐
трический стояночный тормоз. Если m продолжит мигать, не
возобновляйте движение и обрати‐ тесь за помощью на станцию
техобслуживания.
Неисправность
электрического
стояночного тормоза
j горит или мигает желтым светом.Светится
Эффективность электрического
стояночного тормоза снижена
3 177.
Мигание Электрический стояночный тормоз
в сервисном режиме. Для сброса
необходимо остановить автомо‐
биль, включить и отключить стоя‐
ночный тормоз.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Антиблокировочная
тормозная система (ABS)
u горит желтым светом.
Загорается на несколько секунд
после включения зажигания.
Система готова к работе, когда
индикатор гаснет.
Если индикатор не гаснет спустя
несколько секунд или горит во
время движения, это означает
неисправность системы ABS.
Тормозная система продолжает
функционировать, но без ABS.
Антиблокировочная тормозная
система 3 177.
Переключение на повышенную передачу
Если для экономии топлива реко‐
мендуется переключение на более высокую передачу, загорается
зеленый индикатор [ или в инфор‐
мационном центре водителя
отображается символ R с указа‐
нием номера более высокой пере‐ дачи.
В некоторых модификациях инди‐
кация переключения передач
всплывает на дисплее информа‐
ционного центра водителя в полно‐
экранном режиме.
Система подсказок водителю
EcoFlex 3 117.

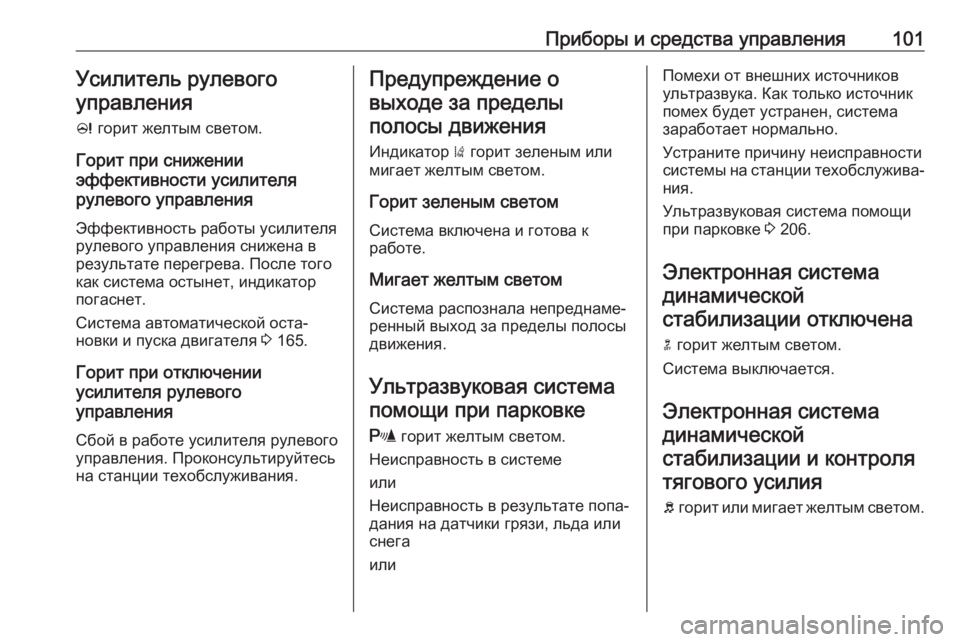

Приборы и средства управления101Усилитель рулевого
управления
c горит желтым светом.
Горит при снижении
эффективности усилителя
рулевого управления
Эффективность работы усилителя
рулевого управления снижена в
результате перегрева. После того
как система остынет, индикатор
погаснет.
Система автоматической оста‐ новки и пуска двигателя 3 165.
Горит при отключении
усилителя рулевого
управления
Сбой в работе усилителя рулевого
управления. Проконсультируйтесь
на станции техобслуживания.Предупреждение о
выходе за пределыполосы движения
Индикатор ) горит зеленым или
мигает желтым светом.
Горит зеленым светом
Система включена и готова к
работе.
Мигает желтым светом
Система распознала непреднаме‐
ренный выход за пределы полосы
движения.
Ультразвуковая система помощи при парковке
r горит желтым светом.
Неисправность в системе
или
Неисправность в результате попа‐
дания на датчики грязи, льда или
снега
илиПомехи от внешних источников ультразвука. Как только источник
помех будет устранен, система
заработает нормально.
Устраните причину неисправности
системы на станции техобслужива‐
ния.
Ультразвуковая система помощи
при парковке 3 206.
Электронная система динамической
стабилизации отключена
n горит желтым светом.
Система выключается.
Электронная система
динамической стабилизации и контролятягового усилия
b горит или мигает желтым светом.

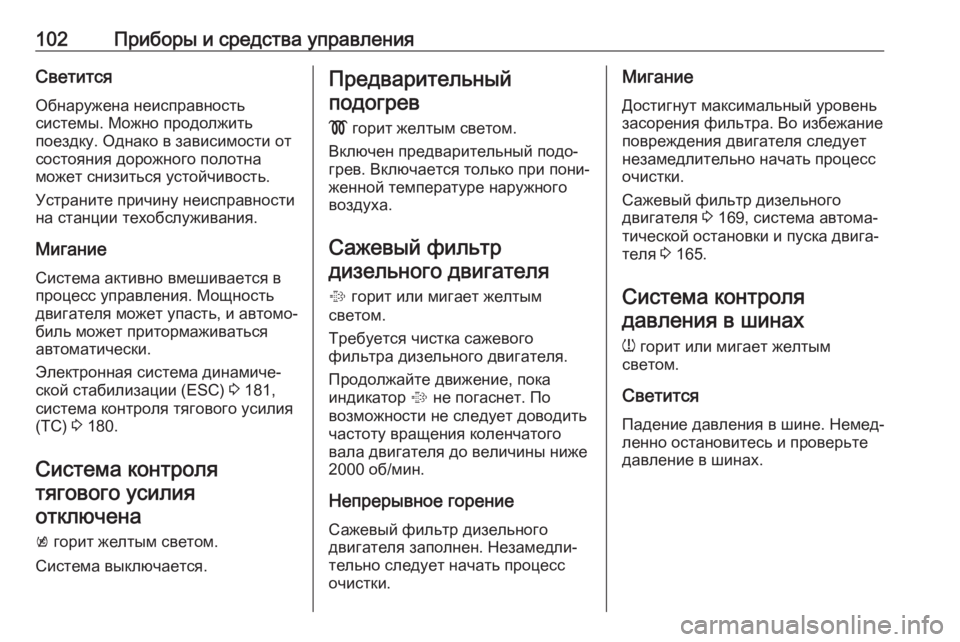

102Приборы и средства управленияСветитсяОбнаружена неисправность
системы. Можно продолжить
поездку. Однако в зависимости от
состояния дорожного полотна
может снизиться устойчивость.
Устраните причину неисправности
на станции техобслуживания.
Мигание
Система активно вмешивается в
процесс управления. Мощность
двигателя может упасть, и автомо‐
биль может притормаживаться автоматически.
Электронная система динамиче‐
ской стабилизации (ESC) 3 181,
система контроля тягового усилия
(TC) 3 180.
Система контроля тягового усилияотключена
k горит желтым светом.
Система выключается.Предварительный подогрев
! горит желтым светом.
Включен предварительный подо‐
грев. Включается только при пони‐
женной температуре наружного
воздуха.
Сажевый фильтр
дизельного двигателя
% горит или мигает желтым
светом.
Требуется чистка сажевого
фильтра дизельного двигателя.
Продолжайте движение, пока
индикатор % не погаснет. По
возможности не следует доводить
частоту вращения коленчатого
вала двигателя до величины ниже
2000 об/мин.
Непрерывное горение Сажевый фильтр дизельного
двигателя заполнен. Незамедли‐
тельно следует начать процесс
очистки.Мигание
Достигнут максимальный уровень
засорения фильтра. Во избежание
повреждения двигателя следует
незамедлительно начать процесс
очистки.
Сажевый фильтр дизельного
двигателя 3 169, система автома‐
тической остановки и пуска двига‐ теля 3 165.
Система контроля давления в шинах
w горит или мигает желтым
светом.
Светится
Падение давления в шине. Немед‐
ленно остановитесь и проверьте
давление в шинах.

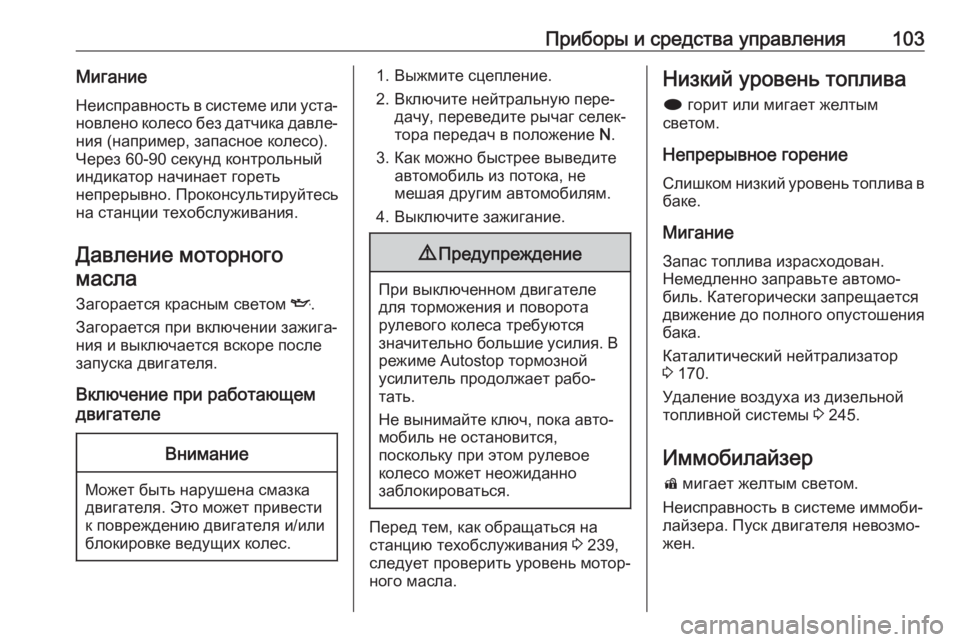

Приборы и средства управления103МиганиеНеисправность в системе или уста‐
новлено колесо без датчика давле‐
ния (например, запасное колесо).
Через 60-90 секунд контрольный
индикатор начинает гореть
непрерывно. Проконсультируйтесь
на станции техобслуживания.
Давление моторногомасла
Загорается красным светом I.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателеВнимание
Может быть нарушена смазка
двигателя. Это может привести
к повреждению двигателя и/или
блокировке ведущих колес.
1. Выжмите сцепление.
2. Включите нейтральную пере‐ дачу, переведите рычаг селек‐
тора передач в положение N.
3. Как можно быстрее выведите автомобиль из потока, не
мешая другим автомобилям.
4. Выключите зажигание.9 Предупреждение
При выключенном двигателе
для торможения и поворота
рулевого колеса требуются
значительно большие усилия. В режиме Autostop тормозной
усилитель продолжает рабо‐
тать.
Не вынимайте ключ, пока авто‐
мобиль не остановится,
поскольку при этом рулевое
колесо может неожиданно
заблокироваться.
Перед тем, как обращаться на
станцию техобслуживания 3 239,
следует проверить уровень мотор‐
ного масла.
Низкий уровень топлива
i горит или мигает желтым
светом.
Непрерывное горение
Слишком низкий уровень топлива в баке.
Мигание
Запас топлива израсходован.
Немедленно заправьте автомо‐
биль. Категорически запрещается
движение до полного опустошения бака.
Каталитический нейтрализатор
3 170.
Удаление воздуха из дизельной
топливной системы 3 245.
Иммобилайзер d мигает желтым светом.
Неисправность в системе иммоби‐
лайзера. Пуск двигателя невозмо‐ жен.

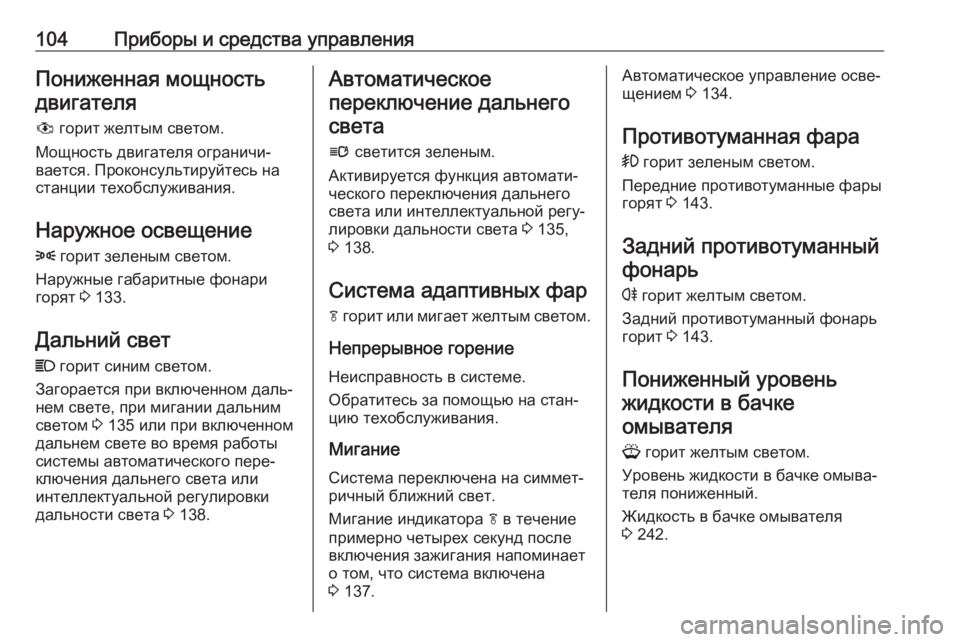

104Приборы и средства управленияПониженная мощностьдвигателя
# горит желтым светом.
Мощность двигателя ограничи‐
вается. Проконсультируйтесь на
станции техобслуживания.
Наружное освещение
8 горит зеленым светом.
Наружные габаритные фонари
горят 3 133.
Дальний свет C горит синим светом.
Загорается при включенном даль‐
нем свете, при мигании дальним
светом 3 135 или при включенном
дальнем свете во время работы
системы автоматического пере‐
ключения дальнего света или
интеллектуальной регулировки
дальности света 3 138.Автоматическое
переключение дальнего
света
l светится зеленым.
Активируется функция автомати‐
ческого переключения дальнего
света или интеллектуальной регу‐
лировки дальности света 3 135,
3 138.
Система адаптивных фар f горит или мигает желтым светом.
Непрерывное горение Неисправность в системе.
Обратитесь за помощью на стан‐
цию техобслуживания.
Мигание Система переключена на симмет‐
ричный ближний свет.
Мигание индикатора f в течение
примерно четырех секунд после
включения зажигания напоминает
о том, что система включена
3 137.Автоматическое управление осве‐
щением 3 134.
Противотуманная фара > горит зеленым светом.
Передние противотуманные фары
горят 3 143.
Задний противотуманный фонарь
r горит желтым светом.
Задний противотуманный фонарь
горит 3 143.
Пониженный уровень жидкости в бачке
омывателя
G горит желтым светом.
Уровень жидкости в бачке омыва‐
теля пониженный.
Жидкость в бачке омывателя
3 242.

Приборы и средства управления105Круиз-контроль
m зажигает белый или зеленый
индикатор.
Зажигает белый индикатор
Система включена.
Горит зеленым светом
Круиз-контроль включен.
Круиз-контроль 3 186.
Адаптивный круиз-контроль
m светится белым или зеленым.
Зажигает белый индикатор
Система включена.
Горит зеленым светом
Адаптивный круиз-контроль акти‐
вен.
Адаптивный круиз-контроль 3 190.Обнаружено движущееся
впереди транспортное средство
A светится зеленым.
Обнаружено транспортное сред‐
ство, движущееся впереди в том же ряду.
Адаптивный круиз-контроль 3 190,
система предупреждения о фрон‐ тальном столкновении 3 199.
Открытая дверь Загорается красным светом h.
Открыта боковая или задняя
торцевая откидная дверь.Информационные
дисплеи
Информационный центр водителя
Информационный центр водителя
располагается на комбинации
приборов между спидометром и
тахометром. Информационный
центр комплектуется дисплеем
среднего уровня или комбиниро‐
ванным дисплеем верхнего
уровня.

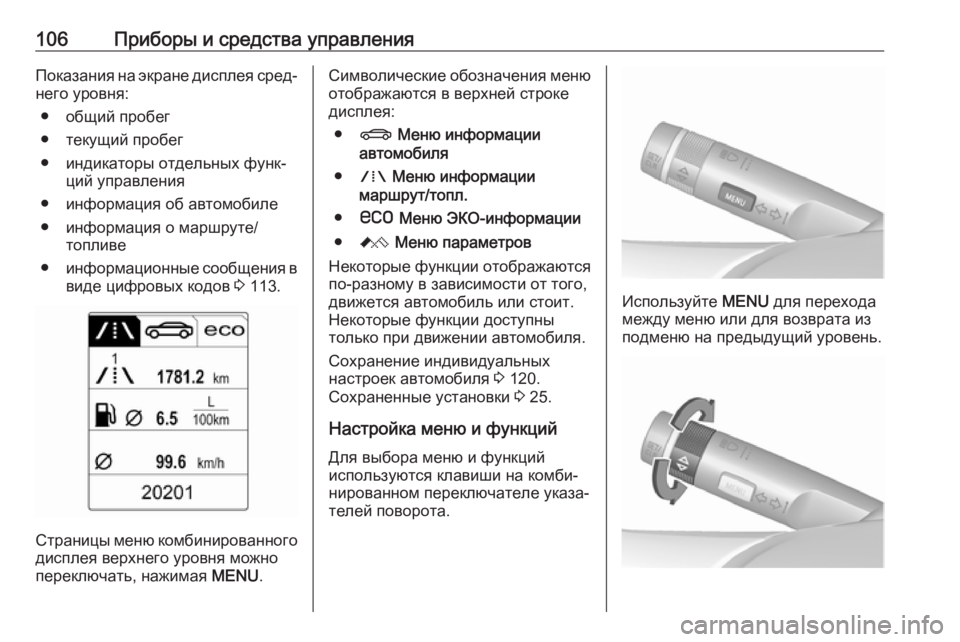

106Приборы и средства управленияПоказания на экране дисплея сред‐
него уровня:
● общий пробег
● текущий пробег
● индикаторы отдельных функ‐ ций управления
● информация об автомобиле
● информация о маршруте/ топливе
● информационные сообщения в
виде цифровых кодов 3 113.
Страницы меню комбинированного
дисплея верхнего уровня можно
переключать, нажимая MENU.
Символические обозначения меню
отображаются в верхней строке
дисплея:
● X Меню информации
автомобиля
● W Меню информации
маршрут/топл.
● s Меню ЭКО-информации
● C Меню параметров
Некоторые функции отображаются
по-разному в зависимости от того,
движется автомобиль или стоит.
Некоторые функции доступны
только при движении автомобиля.
Сохранение индивидуальных
настроек автомобиля 3 120.
Сохраненные установки 3 25.
Настройка меню и функций Для выбора меню и функций
используются клавиши на комби‐
нированном переключателе указа‐
телей поворота.
Используйте MENU для перехода
между меню или для возврата из
подменю на предыдущий уровень.

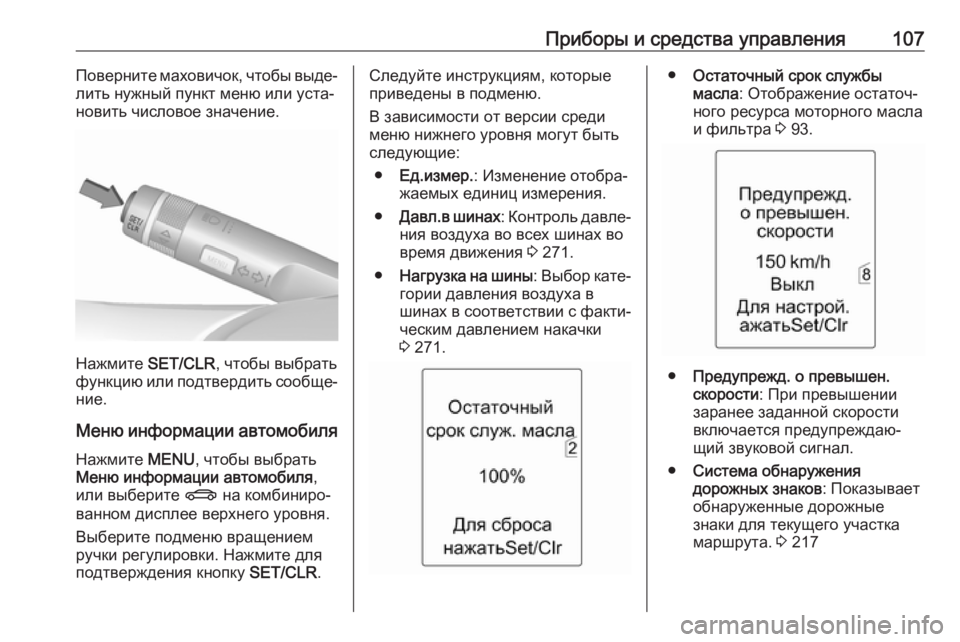

Приборы и средства управления107Поверните маховичок, чтобы выде‐
лить нужный пункт меню или уста‐
новить числовое значение.
Нажмите SET/CLR, чтобы выбрать
функцию или подтвердить сообще‐
ние.
Меню информации автомобиля
Нажмите MENU, чтобы выбрать
Меню информации автомобиля ,
или выберите X на комбиниро‐
ванном дисплее верхнего уровня.
Выберите подменю вращением
ручки регулировки. Нажмите для
подтверждения кнопку SET/CLR.
Следуйте инструкциям, которые
приведены в подменю.
В зависимости от версии среди
меню нижнего уровня могут быть
следующие:
● Ед.измер. : Изменение отобра‐
жаемых единиц измерения.
● Давл.в шинах : Контроль давле‐
ния воздуха во всех шинах во
время движения 3 271.
● Нагрузка на шины : Выбор кате‐
гории давления воздуха в
шинах в соответствии с факти‐
ческим давлением накачки
3 271.● Остаточный срок службы
масла : Отображение остаточ‐
ного ресурса моторного масла
и фильтра 3 93.
● Предупрежд. о превышен.
скорости : При превышении
заранее заданной скорости
включается предупреждаю‐
щий звуковой сигнал.
● Система обнаружения
дорожных знаков : Показывает
обнаруженные дорожные
знаки для текущего участка маршрута. 3 217

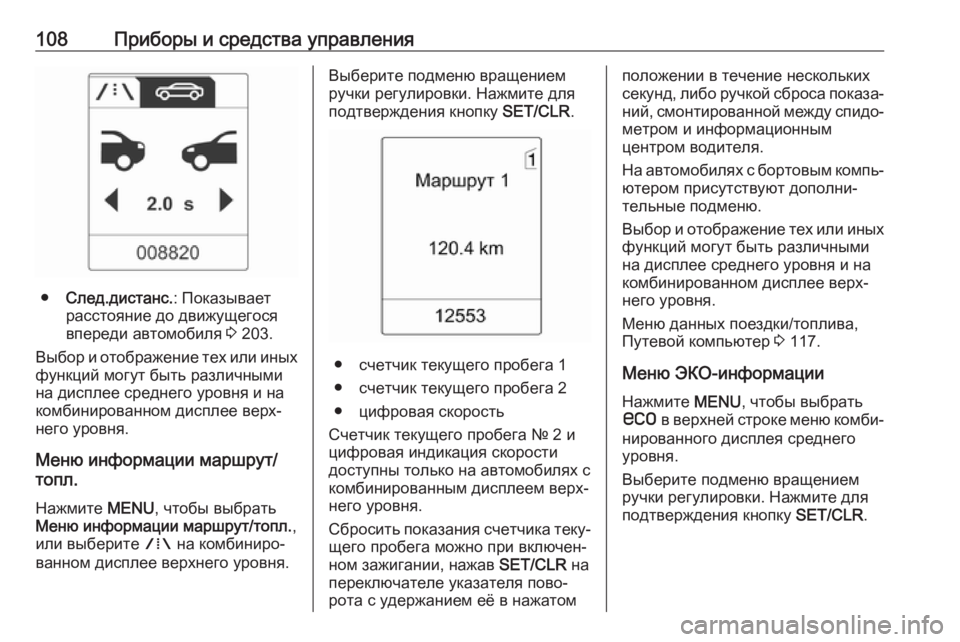

108Приборы и средства управления
●След.дистанс. : Показывает
расстояние до движущегося
впереди автомобиля 3 203.
Выбор и отображение тех или иных
функций могут быть различными
на дисплее среднего уровня и на
комбинированном дисплее верх‐
него уровня.
Меню информации маршрут/
топл.
Нажмите MENU, чтобы выбрать
Меню информации маршрут/топл. ,
или выберите W на комбиниро‐
ванном дисплее верхнего уровня.
Выберите подменю вращением
ручки регулировки. Нажмите для
подтверждения кнопку SET/CLR.
● счетчик текущего пробега 1
● счетчик текущего пробега 2 ● цифровая скорость
Счетчик текущего пробега № 2 и
цифровая индикация скорости
доступны только на автомобилях с
комбинированным дисплеем верх‐
него уровня.
Сбросить показания счетчика теку‐ щего пробега можно при включен‐
ном зажигании, нажав SET/CLR на
переключателе указателя пово‐
рота с удержанием её в нажатом
положении в течение нескольких
секунд, либо ручкой сброса показа‐
ний, смонтированной между спидо‐ метром и информационным
центром водителя.
На автомобилях с бортовым компь‐
ютером присутствуют дополни‐
тельные подменю.
Выбор и отображение тех или иных функций могут быть различными
на дисплее среднего уровня и на
комбинированном дисплее верх‐
него уровня.
Меню данных поездки/топлива,
Путевой компьютер 3 117.
Меню ЭКО-информации
Нажмите MENU, чтобы выбрать
s в верхней строке меню комби‐
нированного дисплея среднего
уровня.
Выберите подменю вращением ручки регулировки. Нажмите для
подтверждения кнопку SET/CLR.
