Приборы и средства управления109Имеются следующие подменю:
●Индикатор переключения :
Текущая передача указы‐
вается внутри стрелки. Цифра
над стрелкой показывает, на
какую передачу следует пере‐
ключиться для более эконом‐
ного расхода топлива.
Индикатор ECO : Текущий
расход топлива указывается в виде столбцового индикатора.
Для обеспечения максималь‐
ной топливной экономичности
рекомендуется выбирать
режим движения таким
образом, чтобы индикатор
оставался в зоне Eco. Чем
больше заполнено сегментов,
тем больше расход топлива.
Расход топлива также отобра‐
жается и в цифровом виде.
● Гл.потреб-ли . Отображается
перечень наиболее активных потребителей энергии из числа
систем комфорта (в порядке
уменьшения потребляемой ими энергии). Рядом указы‐
вается, какой эффект на
расход топлива окажет отклю‐
чение соответствующей
системы. Отключенная
система исчезает из перечня
потребителей, и данные о
расходе обновляются.
При прерывистом режиме
движения автоматически
включается обогрев заднего
стекла, чтобы увеличить
нагрузку на двигатель. В этом
случае обогрев заднего стекла
отображается как один из глав‐
ных потребителей энергии,
даже если он не был включен
водителем.
● Тренд экономии : Отображает
динамику изменения расхода
топлива за последние 50 км.
Подсвеченные сегменты пока‐
зывают расход с шагом 5 км,

110Приборы и средства управлениянаглядно демонстрируя влия‐
ние рельефа местности и
стиля вождения на расход
топлива.
Меню параметров
Нажмите MENU, чтобы выбрать
Меню параметров , или выберите
C на комбинированном дисплее
верхнего уровня.
Выберите подменю вращением
ручки регулировки. Нажмите для подтверждения кнопку SET/CLR.
Имеются следующие подменю: ● Ускорение : Отображает уско‐
рение во всех направлениях.
● Таймер круга : Дисплей числа
кругов, максимальной скоро‐ сти, средней скорости и сред‐
него времени. Необходимо
выполнять инструкции, указан‐
ные в подменю.
● Темп.охл.жидк. : Дисплей
температуры охлаждающей
жидкости.
● Аккумулятор : Отображает
напряжение аккумуляторной
батареи автомобиля.
Графический
информационный
дисплей, цветной информационныйдисплей
В зависимости от конфигурации в
автомобиль устанавливается
графический или цветной инфор‐
мационный дисплей. Информа‐
ционный дисплей встраивается в
приборную панель над информа‐
ционно-развлекательной систе‐
мой.Графический
информационный дисплей
В зависимости от типа установлен‐ ной информационно-развлека‐
тельной системы автомобиль
может комплектоваться графиче‐
ским информационным дисплеем
одного из двух типов.

Приборы и средства управления111
Графический информационный
дисплей отображает:
● время 3 87
● температуру наружного воздуха 3 87
● дату 3 87
● данные информационно- развлекательной системы, см.описание информационно-
развлекательной системы
● индивидуальные настройки автомобиля 3 120
Цветной информационный
дисплей
На цветном информационном
дисплее в цвете отображается:
● время 3 87
● температуру наружного воздуха 3 87
● дату 3 87
● данные информационно- развлекательной системы, см.описание информационно-
развлекательной системы
● данные навигационной системы, см. описание инфор‐
мационно-развлекательной
системы
● системные установки
● сообщения автомобиля 3 113
● индивидуальные настройки автомобиля 3 120
Вид информации и способ отобра‐ жения данных зависит от оборудо‐
вания автомобиля и выполненных
настроек.

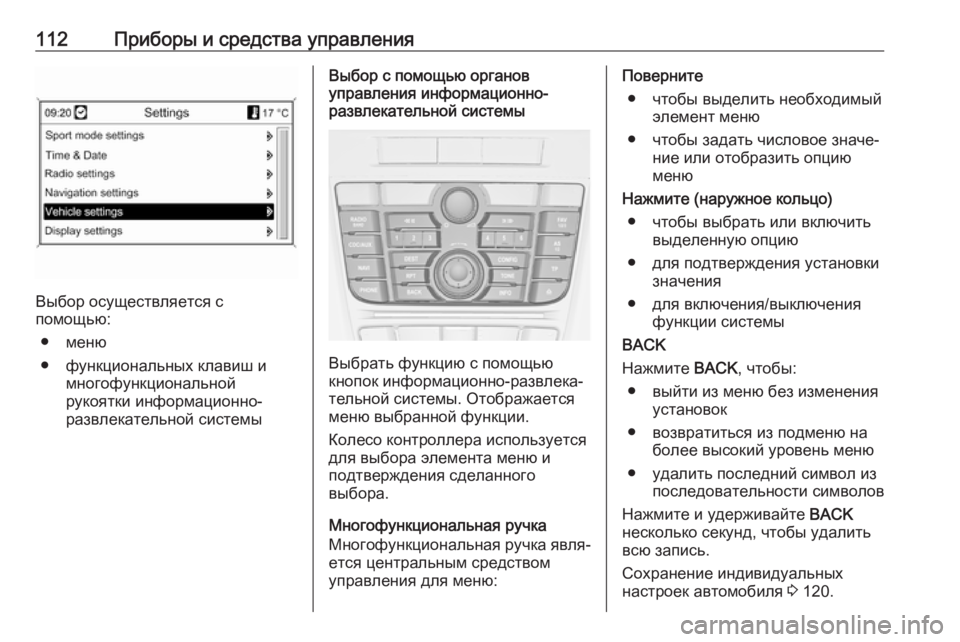

Выбор меню и установок
Доступ к меню и установкам
осуществляется с помощью
дисплея.

112Приборы и средства управления
Выбор осуществляется с
помощью:
● меню
● функциональных клавиш и многофункциональной
рукоятки информационно-
развлекательной системы
Выбор с помощью органов
управления информационно-
развлекательной системы
Выбрать функцию с помощью
кнопок информационно-развлека‐
тельной системы. Отображается
меню выбранной функции.
Колесо контроллера используется
для выбора элемента меню и
подтверждения сделанного
выбора.
Многофункциональная ручка
Многофункциональная ручка явля‐ ется центральным средством
управления для меню:
Поверните
● чтобы выделить необходимый элемент меню
● чтобы задать числовое значе‐ ние или отобразить опцию
меню
Нажмите (наружное кольцо) ● чтобы выбрать или включить выделенную опцию
● для подтверждения установки значения
● для включения/выключения функции системы
BACK
Нажмите BACK, чтобы:
● выйти из меню без изменения установок
● возвратиться из подменю на более высокий уровень меню
● удалить последний символ из последовательности символов
Нажмите и удерживайте BACK
несколько секунд, чтобы удалить
всю запись.
Сохранение индивидуальных
настроек автомобиля 3 120.

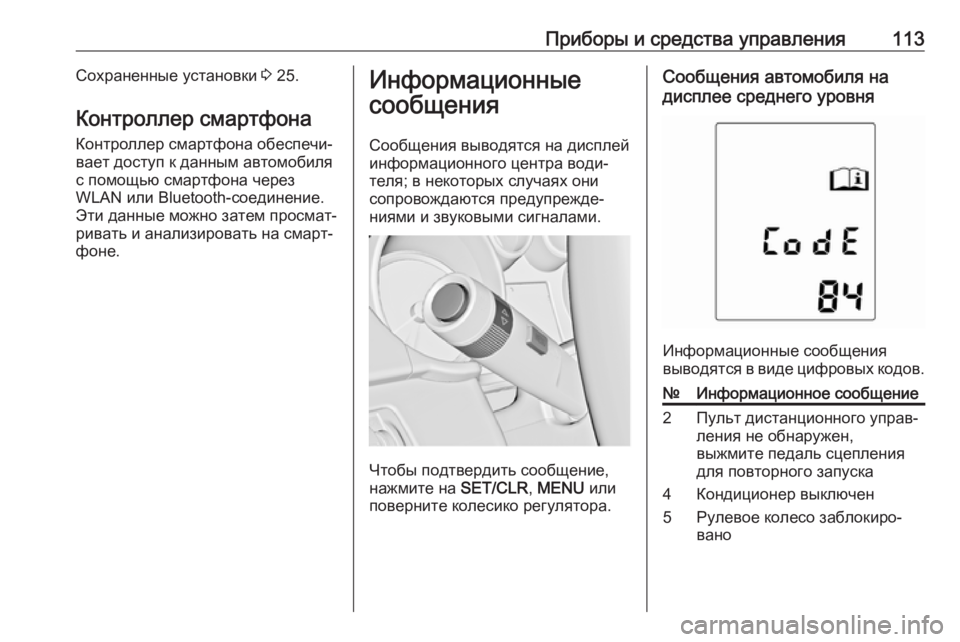

Приборы и средства управления113Сохраненные установки 3 25.
Контроллер смартфона Контроллер смартфона обеспечи‐
вает доступ к данным автомобиля
с помощью смартфона через
WLAN или Bluetooth-соединение.
Эти данные можно затем просмат‐
ривать и анализировать на смарт‐
фоне.Информационные
сообщения
Сообщения выводятся на дисплей
информационного центра води‐
теля; в некоторых случаях они
сопровождаются предупрежде‐
ниями и звуковыми сигналами.
Чтобы подтвердить сообщение,
нажмите на SET/CLR, MENU или
поверните колесико регулятора.
Сообщения автомобиля на
дисплее среднего уровня
Информационные сообщения
выводятся в виде цифровых кодов.
№Информационное сообщение2Пульт дистанционного управ‐
ления не обнаружен,
выжмите педаль сцепления
для повторного запуска4Кондиционер выключен5Рулевое колесо заблокиро‐
вано

114Приборы и средства управления№Информационное сообщение6Выжмите педаль тормоза,
чтобы отключить электриче‐
ский стояночный тормоз7Поверните рулевое колесо,
выключите и включите зажи‐
гание9Поверните рулевое колесо и
включите двигатель12Автомобиль перегружен13Перегрев компрессора15Неисправность дополнитель‐
ного стоп-сигнала16Неисправность стоп-сигнала17Неисправность системы регу‐
лирования уровня передних
фар18Неисправность ближнего
света левой фары19Неисправность заднего
противотуманного фонаря20Неисправность ближнего
света правой фары21Неисправность левого габа‐
ритного огня№Информационное сообщение22Неисправность правого габа‐
ритного огня23Неисправность фонаря
заднего хода24Неисправность освещения
номерного знака25Неисправность левого перед‐ него указателя поворота26Неисправность левого
заднего указателя поворота27Неисправность правого
переднего указателя пово‐
рота28Неисправность правого
заднего указателя поворота29Проверьте стоп-сигнал
прицепа30Проверьте фонарь заднего
хода прицепа31Проверьте левый указатель
поворота прицепа32Проверьте правый указатель
поворота прицепа33Проверьте задний противот‐
уманный фонарь прицепа№Информационное сообщение34Проверьте задний фонарь
прицепа35Замените батарею в пульте
дистанционного управления48Очистите линзу камеры
системы обзора боковых
мертвых зон49Отсутствует сигнал системы
предупреждения о сходе с
полосы движения53Плотно заверните крышку
заливной горловины54Конденсат в фильтре дизель‐
ного топлива55Сажевый фильтр дизельного
двигателя заполнен 3 16956Разность давления в шинах
передних колес57Разность давления в шинах
задних колес58Обнаружены шины без
датчиков давления воздуха59Откройте и закройте окно
двери водителя

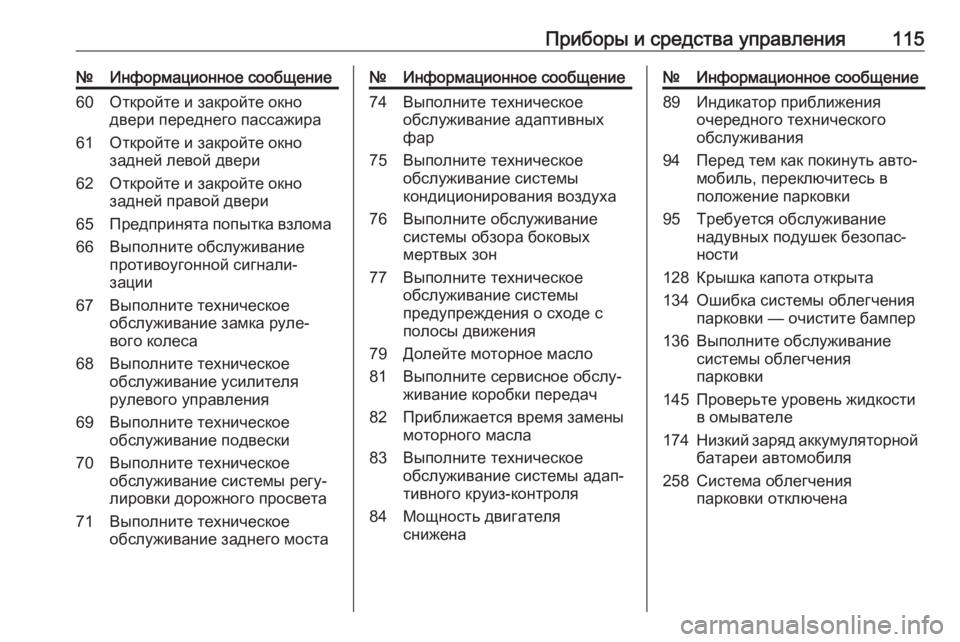

Приборы и средства управления115№Информационное сообщение60Откройте и закройте окно
двери переднего пассажира61Откройте и закройте окно
задней левой двери62Откройте и закройте окно
задней правой двери65Предпринята попытка взлома66Выполните обслуживание
противоугонной сигнали‐
зации67Выполните техническое
обслуживание замка руле‐
вого колеса68Выполните техническое
обслуживание усилителя
рулевого управления69Выполните техническое
обслуживание подвески70Выполните техническое
обслуживание системы регу‐
лировки дорожного просвета71Выполните техническое
обслуживание заднего моста№Информационное сообщение74Выполните техническое
обслуживание адаптивных
фар75Выполните техническое
обслуживание системы
кондиционирования воздуха76Выполните обслуживание
системы обзора боковых
мертвых зон77Выполните техническое
обслуживание системы
предупреждения о сходе с
полосы движения79Долейте моторное масло81Выполните сервисное обслу‐
живание коробки передач82Приближается время замены
моторного масла83Выполните техническое
обслуживание системы адап‐
тивного круиз-контроля84Мощность двигателя
снижена№Информационное сообщение89Индикатор приближения
очередного технического
обслуживания94Перед тем как покинуть авто‐
мобиль, переключитесь в
положение парковки95Требуется обслуживание
надувных подушек безопас‐
ности128Крышка капота открыта134Ошибка системы облегчения
парковки — очистите бампер136Выполните обслуживание
системы облегчения
парковки145Проверьте уровень жидкости
в омывателе174Низкий заряд аккумуляторной
батареи автомобиля258Система облегчения
парковки отключена

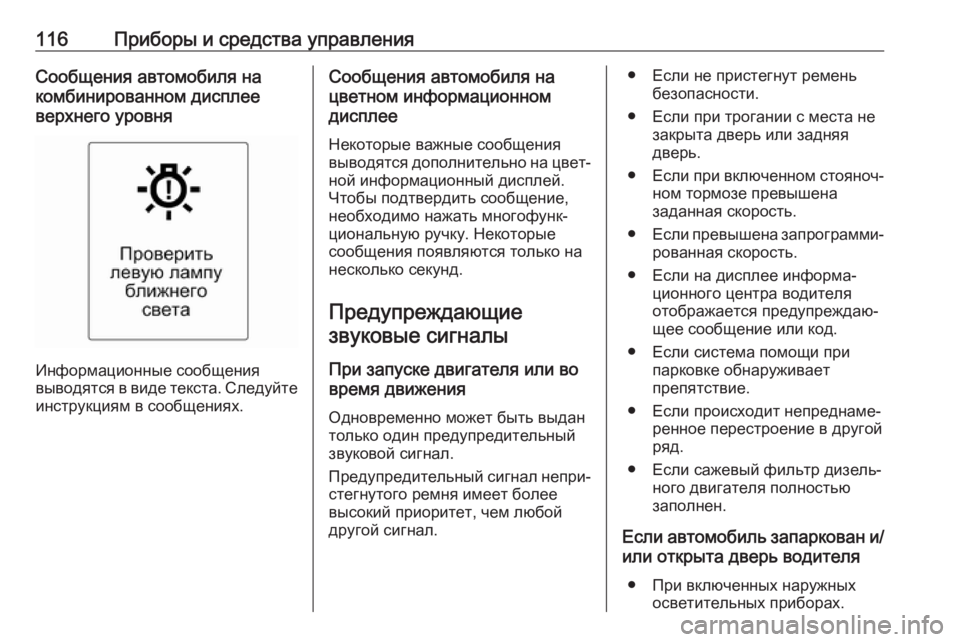

116Приборы и средства управленияСообщения автомобиля на
комбинированном дисплее
верхнего уровня
Информационные сообщения
выводятся в виде текста. Следуйте
инструкциям в сообщениях.
Сообщения автомобиля на
цветном информационном
дисплее
Некоторые важные сообщениявыводятся дополнительно на цвет‐
ной информационный дисплей. Чтобы подтвердить сообщение,
необходимо нажать многофунк‐
циональную ручку. Некоторые
сообщения появляются только на
несколько секунд.
Предупреждающие звуковые сигналы
При запуске двигателя или во
время движения
Одновременно может быть выдан
только один предупредительный
звуковой сигнал.
Предупредительный сигнал непри‐
стегнутого ремня имеет более
высокий приоритет, чем любой
другой сигнал.● Если не пристегнут ремень безопасности.
● Если при трогании с места не закрыта дверь или задняя
дверь.
● Если при включенном стояноч‐
ном тормозе превышена
заданная скорость.
● Если превышена запрограмми‐
рованная скорость.
● Если на дисплее информа‐ ционного центра водителя
отображается предупреждаю‐
щее сообщение или код.
● Если система помощи при парковке обнаруживает
препятствие.
● Если происходит непреднаме‐ ренное перестроение в другой
ряд.
● Если сажевый фильтр дизель‐ ного двигателя полностьюзаполнен.
Если автомобиль запаркован и/
или открыта дверь водителя
● При включенных наружных осветительных приборах.

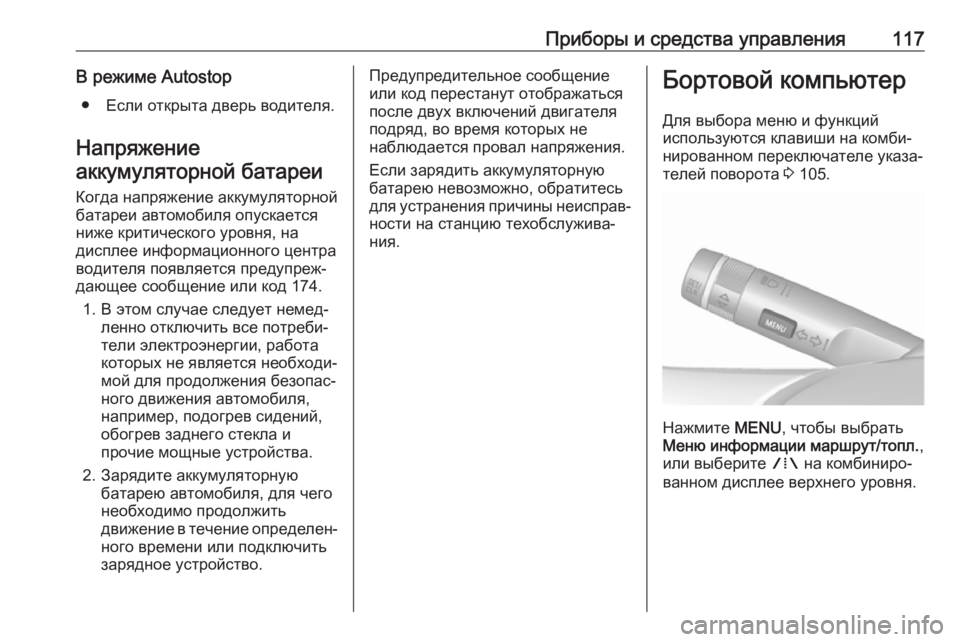

Приборы и средства управления117В режиме Autostop● Если открыта дверь водителя.
Напряжение
аккумуляторной батареи
Когда напряжение аккумуляторной
батареи автомобиля опускается
ниже критического уровня, на
дисплее информационного центра
водителя появляется предупреж‐
дающее сообщение или код 174.
1. В этом случае следует немед‐ ленно отключить все потреби‐
тели электроэнергии, работа
которых не является необходи‐
мой для продолжения безопас‐
ного движения автомобиля,
например, подогрев сидений,
обогрев заднего стекла и
прочие мощные устройства.
2. Зарядите аккумуляторную батарею автомобиля, для чего
необходимо продолжить
движение в течение определен‐
ного времени или подключить
зарядное устройство.Предупредительное сообщение
или код перестанут отображаться
после двух включений двигателя
подряд, во время которых не
наблюдается провал напряжения.
Если зарядить аккумуляторную
батарею невозможно, обратитесь
для устранения причины неисправ‐
ности на станцию техобслужива‐
ния.Бортовой компьютер
Для выбора меню и функций
используются клавиши на комби‐
нированном переключателе указа‐
телей поворота 3 105.
Нажмите MENU, чтобы выбрать
Меню информации маршрут/топл. ,
или выберите W на комбиниро‐
ванном дисплее верхнего уровня.

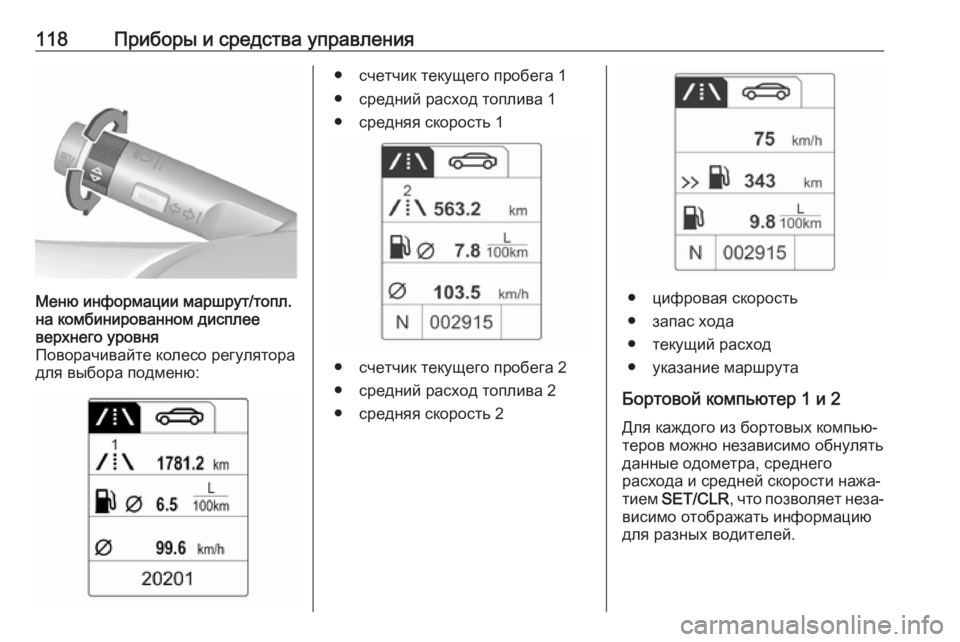

118Приборы и средства управленияМеню информации маршрут/топл.
на комбинированном дисплее
верхнего уровня
Поворачивайте колесо регулятора для выбора подменю:● счетчик текущего пробега 1
● средний расход топлива 1
● средняя скорость 1
● счетчик текущего пробега 2
● средний расход топлива 2
● средняя скорость 2
● цифровая скорость
● запас хода
● текущий расход
● указание маршрута
Бортовой компьютер 1 и 2
Для каждого из бортовых компью‐
теров можно независимо обнулять данные одометра, среднего
расхода и средней скорости нажа‐
тием SET/CLR , что позволяет неза‐
висимо отображать информацию для разных водителей.
