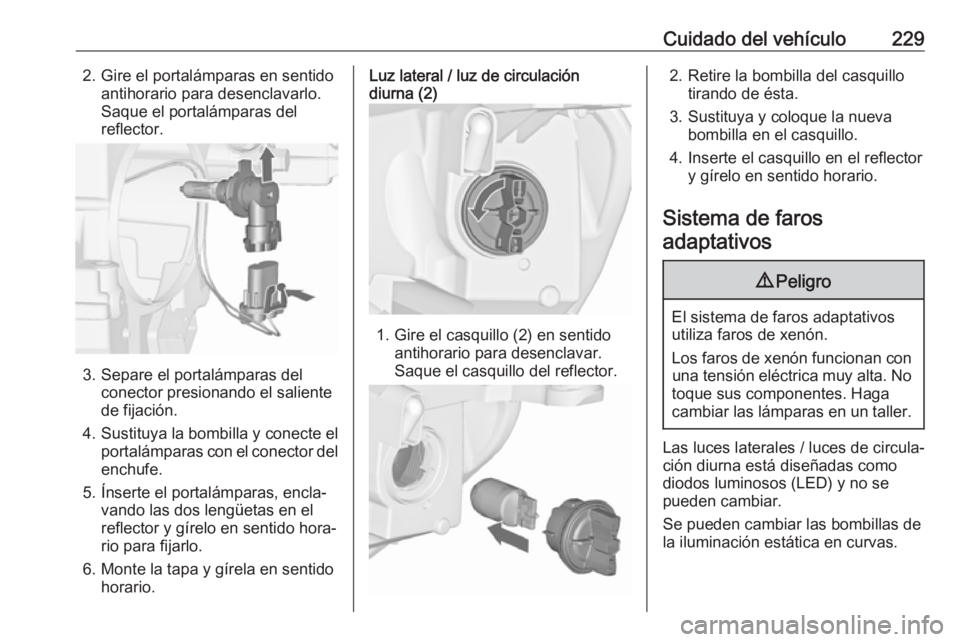

Cuidado del vehículo2292. Gire el portalámparas en sentidoantihorario para desenclavarlo.
Saque el portalámparas del reflector.
3. Separe el portalámparas del conector presionando el saliente
de fijación.
4. Sustituya la bombilla y conecte el portalámparas con el conector delenchufe.
5. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el
reflector y gírelo en sentido hora‐
rio para fijarlo.
6. Monte la tapa y gírela en sentido horario.
Luz lateral / luz de circulación
diurna (2)
1. Gire el casquillo (2) en sentido
antihorario para desenclavar.
Saque el casquillo del reflector.
2. Retire la bombilla del casquillo tirando de ésta.
3. Sustituya y coloque la nueva bombilla en el casquillo.
4. Inserte el casquillo en el reflector y gírelo en sentido horario.
Sistema de faros adaptativos9 Peligro
El sistema de faros adaptativos
utiliza faros de xenón.
Los faros de xenón funcionan con una tensión eléctrica muy alta. No
toque sus componentes. Haga
cambiar las lámparas en un taller.
Las luces laterales / luces de circula‐
ción diurna está diseñadas como
diodos luminosos (LED) y no se
pueden cambiar.
Se pueden cambiar las bombillas de
la iluminación estática en curvas.

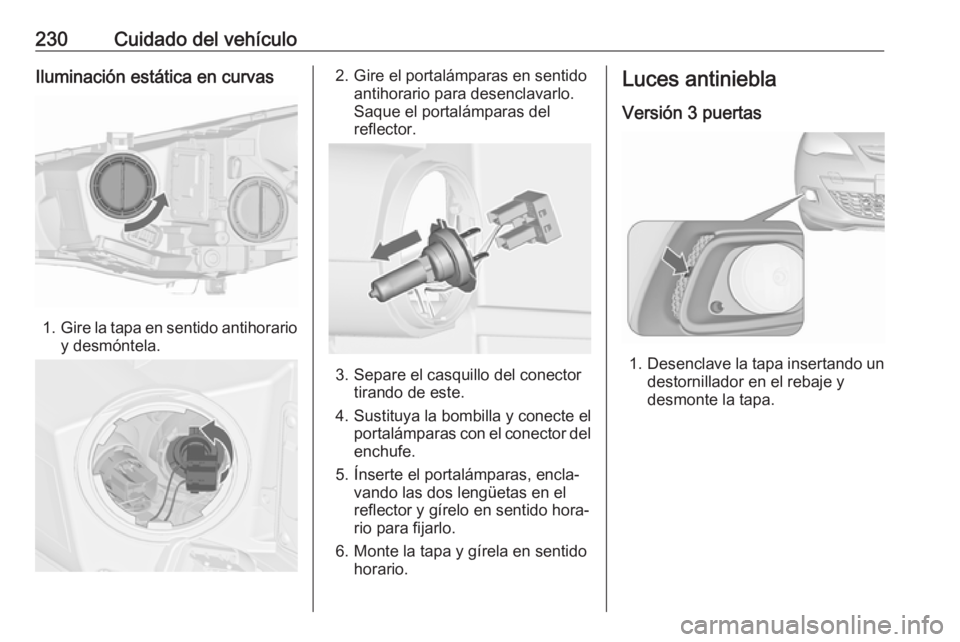

230Cuidado del vehículoIluminación estática en curvas
1.Gire la tapa en sentido antihorario
y desmóntela.
2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas del reflector.
3. Separe el casquillo del conector tirando de este.
4. Sustituya la bombilla y conecte el portalámparas con el conector delenchufe.
5. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el
reflector y gírelo en sentido hora‐
rio para fijarlo.
6. Monte la tapa y gírela en sentido horario.
Luces antiniebla
Versión 3 puertas
1. Desenclave la tapa insertando un
destornillador en el rebaje y
desmonte la tapa.

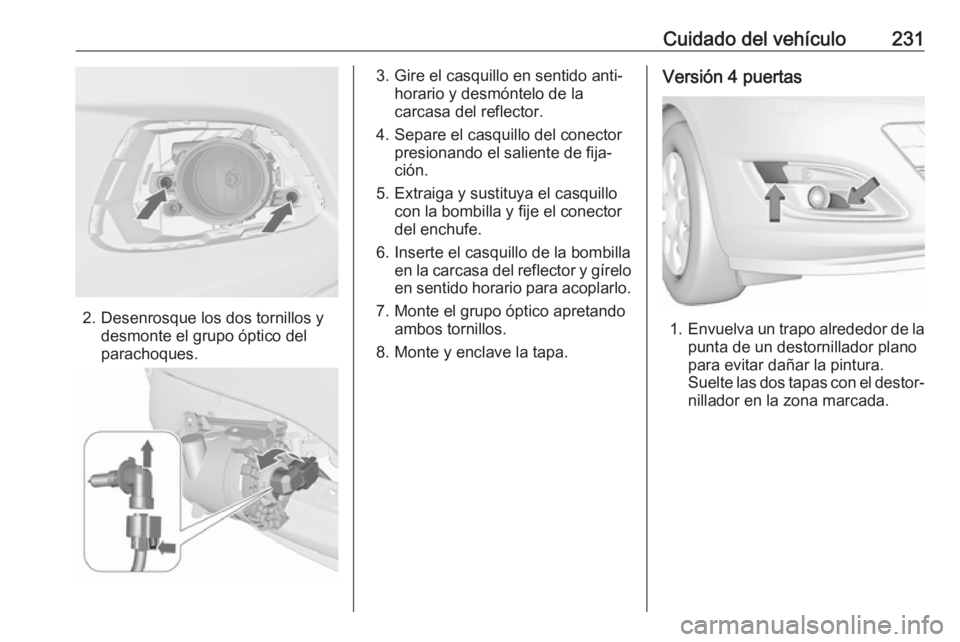

Cuidado del vehículo231
2. Desenrosque los dos tornillos ydesmonte el grupo óptico del
parachoques.
3. Gire el casquillo en sentido anti‐ horario y desmóntelo de la
carcasa del reflector.
4. Separe el casquillo del conector presionando el saliente de fija‐
ción.
5. Extraiga y sustituya el casquillo con la bombilla y fije el conector
del enchufe.
6. Inserte el casquillo de la bombilla en la carcasa del reflector y gírelo
en sentido horario para acoplarlo.
7. Monte el grupo óptico apretando ambos tornillos.
8. Monte y enclave la tapa.Versión 4 puertas
1. Envuelva un trapo alrededor de la
punta de un destornillador plano
para evitar dañar la pintura.
Suelte las dos tapas con el destor‐
nillador en la zona marcada.

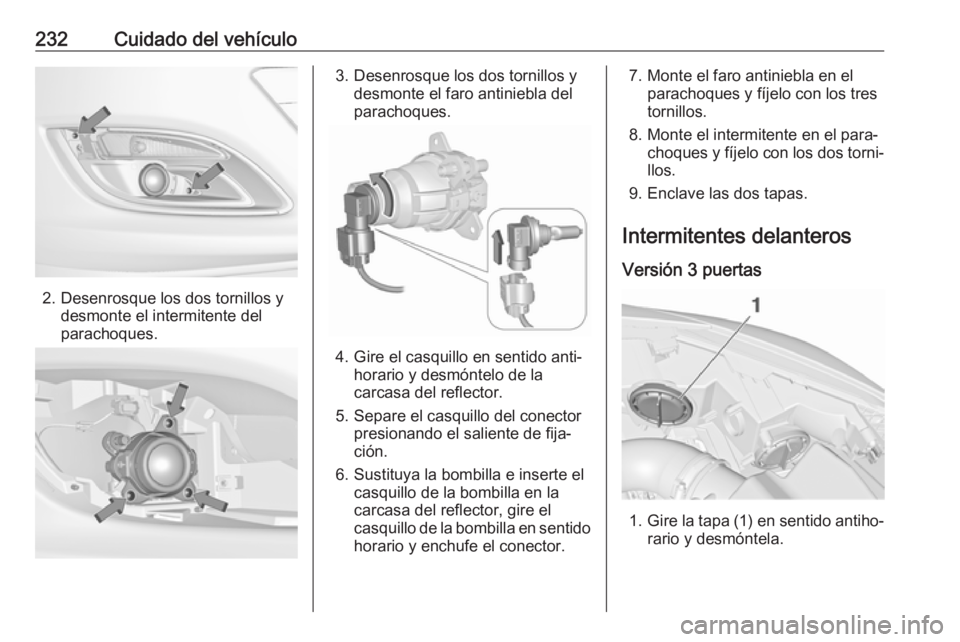

232Cuidado del vehículo
2. Desenrosque los dos tornillos ydesmonte el intermitente del
parachoques.
3. Desenrosque los dos tornillos y desmonte el faro antiniebla del
parachoques.
4. Gire el casquillo en sentido anti‐ horario y desmóntelo de la
carcasa del reflector.
5. Separe el casquillo del conector presionando el saliente de fija‐
ción.
6. Sustituya la bombilla e inserte el casquillo de la bombilla en la
carcasa del reflector, gire el
casquillo de la bombilla en sentido horario y enchufe el conector.
7. Monte el faro antiniebla en el parachoques y fíjelo con los tres
tornillos.
8. Monte el intermitente en el para‐ choques y fíjelo con los dos torni‐
llos.
9. Enclave las dos tapas.
Intermitentes delanteros Versión 3 puertas
1. Gire la tapa (1) en sentido antiho‐
rario y desmóntela.

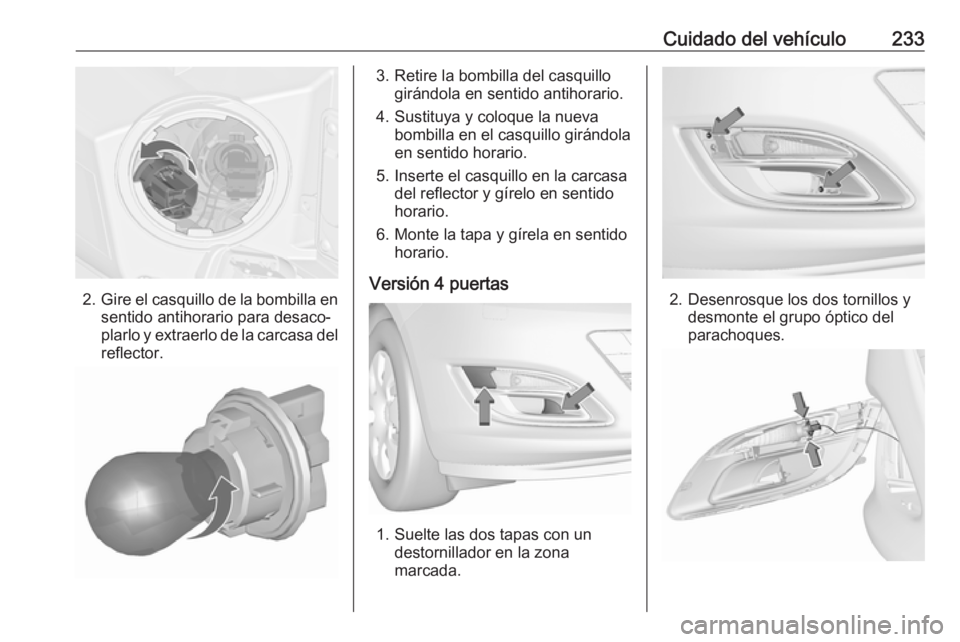

Cuidado del vehículo233
2.Gire el casquillo de la bombilla en
sentido antihorario para desaco‐
plarlo y extraerlo de la carcasa del reflector.
3. Retire la bombilla del casquillo girándola en sentido antihorario.
4. Sustituya y coloque la nueva bombilla en el casquillo girándola
en sentido horario.
5. Inserte el casquillo en la carcasa del reflector y gírelo en sentido
horario.
6. Monte la tapa y gírela en sentido horario.
Versión 4 puertas
1. Suelte las dos tapas con un destornillador en la zona
marcada.
2. Desenrosque los dos tornillos y desmonte el grupo óptico del
parachoques.

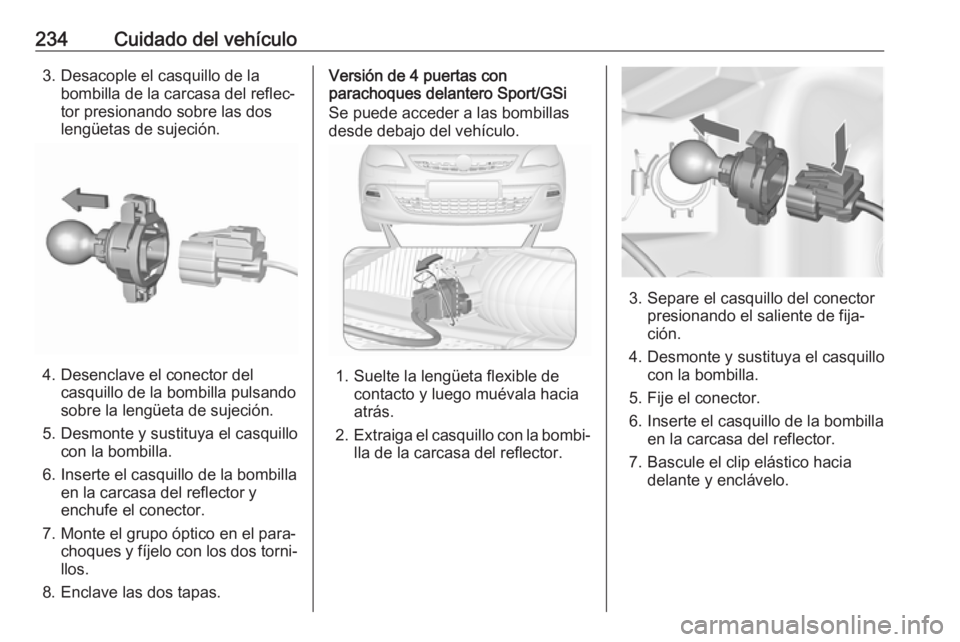

234Cuidado del vehículo3. Desacople el casquillo de labombilla de la carcasa del reflec‐
tor presionando sobre las dos
lengüetas de sujeción.
4. Desenclave el conector del casquillo de la bombilla pulsando
sobre la lengüeta de sujeción.
5. Desmonte y sustituya el casquillo con la bombilla.
6. Inserte el casquillo de la bombilla en la carcasa del reflector y
enchufe el conector.
7. Monte el grupo óptico en el para‐ choques y fíjelo con los dos torni‐
llos.
8. Enclave las dos tapas.
Versión de 4 puertas con
parachoques delantero Sport/GSi
Se puede acceder a las bombillas
desde debajo del vehículo.
1. Suelte la lengüeta flexible de contacto y luego muévala hacia
atrás.
2. Extraiga el casquillo con la bombi‐
lla de la carcasa del reflector.
3. Separe el casquillo del conector presionando el saliente de fija‐
ción.
4. Desmonte y sustituya el casquillo con la bombilla.
5. Fije el conector.
6. Inserte el casquillo de la bombilla en la carcasa del reflector.
7. Bascule el clip elástico hacia delante y enclávelo.

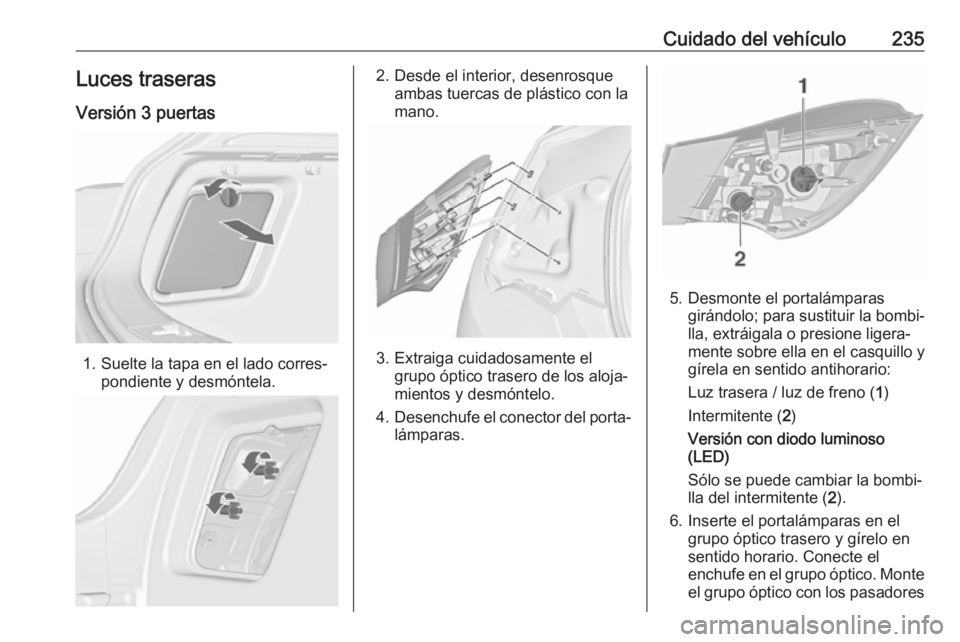

Cuidado del vehículo235Luces traseras
Versión 3 puertas
1. Suelte la tapa en el lado corres‐ pondiente y desmóntela.
2. Desde el interior, desenrosqueambas tuercas de plástico con la
mano.
3. Extraiga cuidadosamente el grupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Desenchufe el conector del porta‐
lámparas.
5. Desmonte el portalámparas girándolo; para sustituir la bombi‐
lla, extráigala o presione ligera‐
mente sobre ella en el casquillo y
gírela en sentido antihorario:
Luz trasera / luz de freno ( 1)
Intermitente ( 2)
Versión con diodo luminoso
(LED)
Sólo se puede cambiar la bombi‐
lla del intermitente ( 2).
6. Inserte el portalámparas en el grupo óptico trasero y gírelo en
sentido horario. Conecte el
enchufe en el grupo óptico. Monte el grupo óptico con los pasadores

236Cuidado del vehículode sujeción en los huecos de la
carrocería de vehículo y apriete
las tuercas de fijación de plástico
desde el interior del comparti‐
mento de carga. Cierre y enclave
la tapa.
Grupo óptico del portón trasero
1. Abra el portón trasero y desmonte
las tapas en el lado correspon‐
diente.
2. Desenrosque los tres tornillos.
3. Desmonte el grupo óptico trasero del portón trasero.
4. Desmonte el portalámparas girándolo; para sustituir la bombi‐
lla, extráigala o presione ligera‐
mente sobre ella en el casquillo y
gírela en sentido antihorario:
Luz trasera ( 1)
Piloto antiniebla / luz de marcha
atrás ( 2), dependiendo del lado.
Versión con diodo luminoso
(LED)
Sólo pueden sustituirse el piloto
antiniebla o la luz de marcha atrás ( 2 ), dependiendo del lado del
vehículo.
5. Inserte el portalámparas en el grupo óptico trasero y gírelo en
sentido horario. Monte el grupo
óptico trasero en el portón trasero
y apriete los tornillos. Acople
todas las tapas.
Versión 4 puertas
1. Desmonte la tapa del lado corres‐
pondiente.

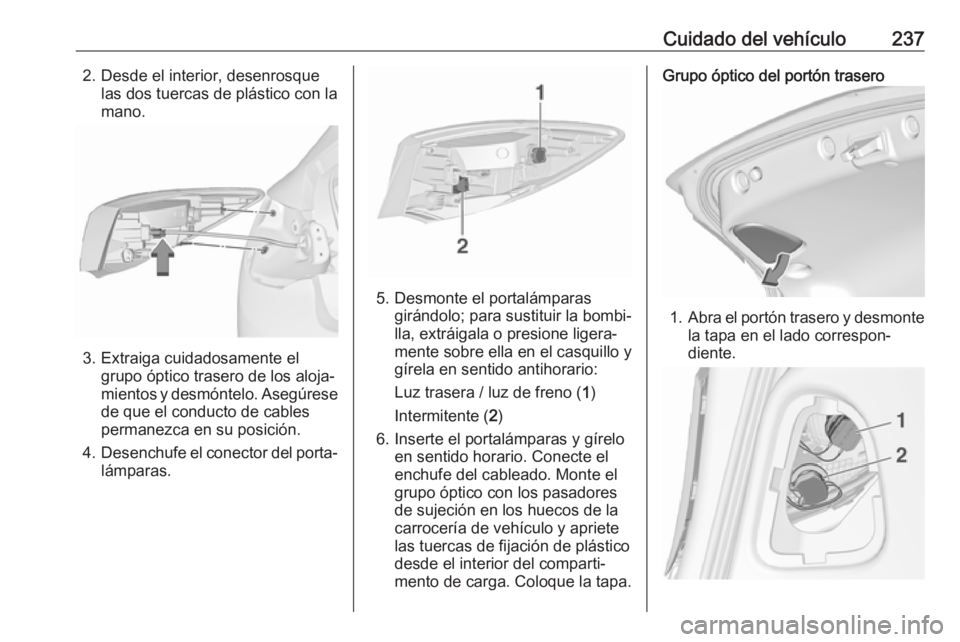

Cuidado del vehículo2372. Desde el interior, desenrosquelas dos tuercas de plástico con la
mano.
3. Extraiga cuidadosamente el grupo óptico trasero de los aloja‐
mientos y desmóntelo. Asegúrese
de que el conducto de cables
permanezca en su posición.
4. Desenchufe el conector del porta‐
lámparas.
5. Desmonte el portalámparas girándolo; para sustituir la bombi‐
lla, extráigala o presione ligera‐
mente sobre ella en el casquillo y
gírela en sentido antihorario:
Luz trasera / luz de freno ( 1)
Intermitente ( 2)
6. Inserte el portalámparas y gírelo en sentido horario. Conecte el
enchufe del cableado. Monte el
grupo óptico con los pasadores
de sujeción en los huecos de la
carrocería de vehículo y apriete
las tuercas de fijación de plástico
desde el interior del comparti‐
mento de carga. Coloque la tapa.
Grupo óptico del portón trasero
1. Abra el portón trasero y desmonte
la tapa en el lado correspon‐
diente.

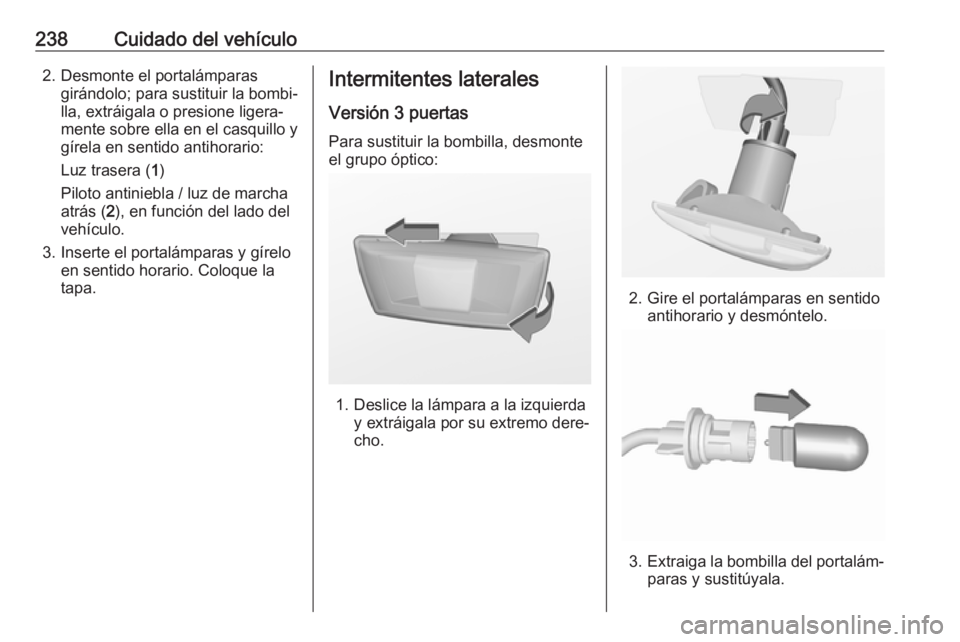

238Cuidado del vehículo2. Desmonte el portalámparasgirándolo; para sustituir la bombi‐
lla, extráigala o presione ligera‐
mente sobre ella en el casquillo y
gírela en sentido antihorario:
Luz trasera ( 1)
Piloto antiniebla / luz de marcha
atrás ( 2), en función del lado del
vehículo.
3. Inserte el portalámparas y gírelo en sentido horario. Coloque la
tapa.Intermitentes laterales
Versión 3 puertas
Para sustituir la bombilla, desmonte
el grupo óptico:
1. Deslice la lámpara a la izquierda y extráigala por su extremo dere‐
cho.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
