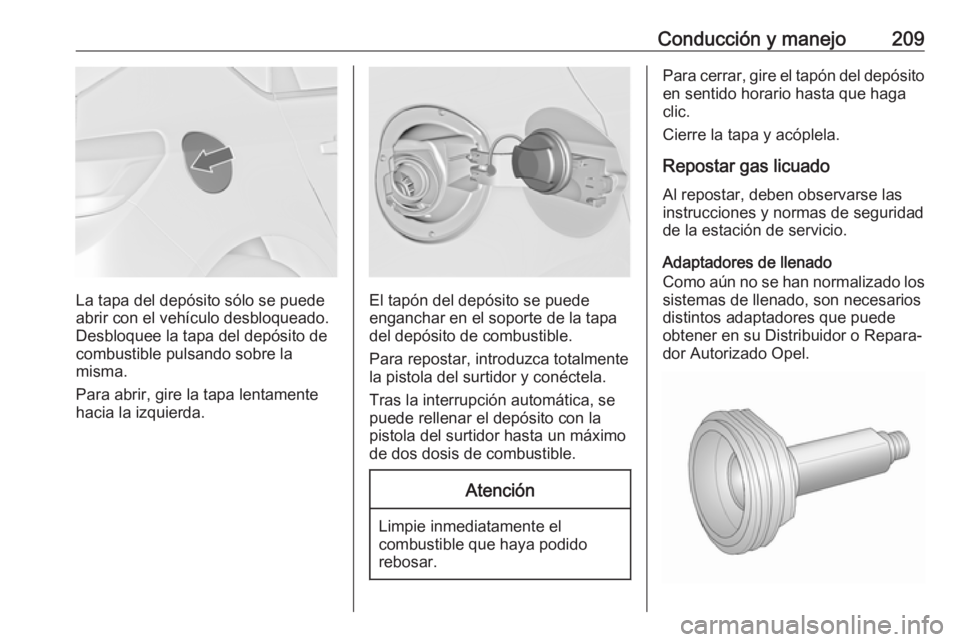

Conducción y manejo209
La tapa del depósito sólo se puede
abrir con el vehículo desbloqueado.
Desbloquee la tapa del depósito de
combustible pulsando sobre la
misma.
Para abrir, gire la tapa lentamente
hacia la izquierda.El tapón del depósito se puede
enganchar en el soporte de la tapa
del depósito de combustible.
Para repostar, introduzca totalmente
la pistola del surtidor y conéctela.
Tras la interrupción automática, se
puede rellenar el depósito con la
pistola del surtidor hasta un máximo
de dos dosis de combustible.
Atención
Limpie inmediatamente el combustible que haya podido
rebosar.
Para cerrar, gire el tapón del depósito
en sentido horario hasta que haga
clic.
Cierre la tapa y acóplela.
Repostar gas licuado
Al repostar, deben observarse las
instrucciones y normas de seguridad
de la estación de servicio.
Adaptadores de llenado
Como aún no se han normalizado los sistemas de llenado, son necesarios
distintos adaptadores que puede
obtener en su Distribuidor o Repara‐ dor Autorizado Opel.

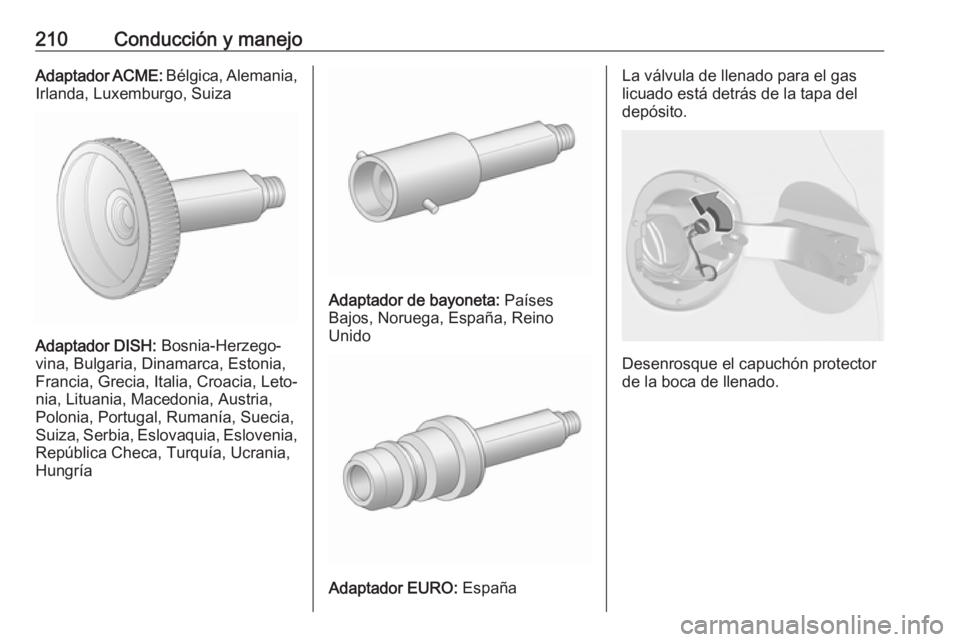

210Conducción y manejoAdaptador ACME: Bélgica, Alemania,
Irlanda, Luxemburgo, Suiza
Adaptador DISH: Bosnia-Herzego‐
vina, Bulgaria, Dinamarca, Estonia,
Francia, Grecia, Italia, Croacia, Leto‐
nia, Lituania, Macedonia, Austria,
Polonia, Portugal, Rumanía, Suecia,
Suiza, Serbia, Eslovaquia, Eslovenia,
República Checa, Turquía, Ucrania,
Hungría
Adaptador de bayoneta: Países
Bajos, Noruega, España, Reino Unido
Adaptador EURO: España
La válvula de llenado para el gas
licuado está detrás de la tapa del
depósito.
Desenrosque el capuchón protector
de la boca de llenado.

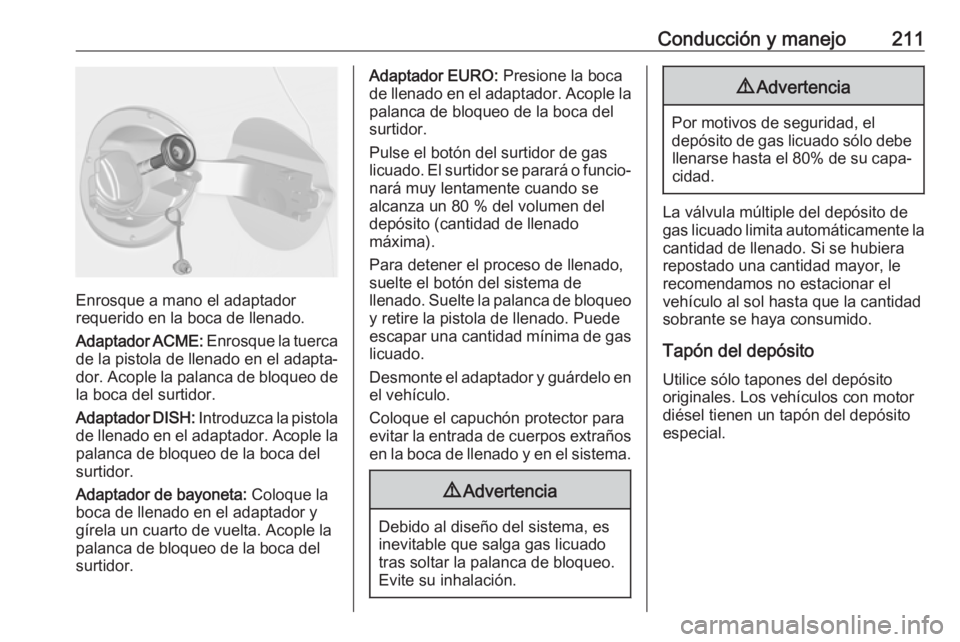

Conducción y manejo211
Enrosque a mano el adaptador
requerido en la boca de llenado.
Adaptador ACME: Enrosque la tuerca
de la pistola de llenado en el adapta‐
dor. Acople la palanca de bloqueo de
la boca del surtidor.
Adaptador DISH: Introduzca la pistola
de llenado en el adaptador. Acople la palanca de bloqueo de la boca del
surtidor.
Adaptador de bayoneta: Coloque la
boca de llenado en el adaptador y
gírela un cuarto de vuelta. Acople la
palanca de bloqueo de la boca del
surtidor.
Adaptador EURO: Presione la boca
de llenado en el adaptador. Acople la
palanca de bloqueo de la boca del
surtidor.
Pulse el botón del surtidor de gas
licuado. El surtidor se parará o funcio‐ nará muy lentamente cuando se
alcanza un 80 % del volumen del
depósito (cantidad de llenado
máxima).
Para detener el proceso de llenado,
suelte el botón del sistema de
llenado. Suelte la palanca de bloqueo y retire la pistola de llenado. Puede
escapar una cantidad mínima de gas
licuado.
Desmonte el adaptador y guárdelo en
el vehículo.
Coloque el capuchón protector para
evitar la entrada de cuerpos extraños en la boca de llenado y en el sistema.9 Advertencia
Debido al diseño del sistema, es
inevitable que salga gas licuado tras soltar la palanca de bloqueo.
Evite su inhalación.
9 Advertencia
Por motivos de seguridad, el
depósito de gas licuado sólo debe llenarse hasta el 80% de su capa‐cidad.
La válvula múltiple del depósito de
gas licuado limita automáticamente la cantidad de llenado. Si se hubiera
repostado una cantidad mayor, le
recomendamos no estacionar el
vehículo al sol hasta que la cantidad
sobrante se haya consumido.
Tapón del depósito
Utilice sólo tapones del depósito
originales. Los vehículos con motor
diésel tienen un tapón del depósito
especial.

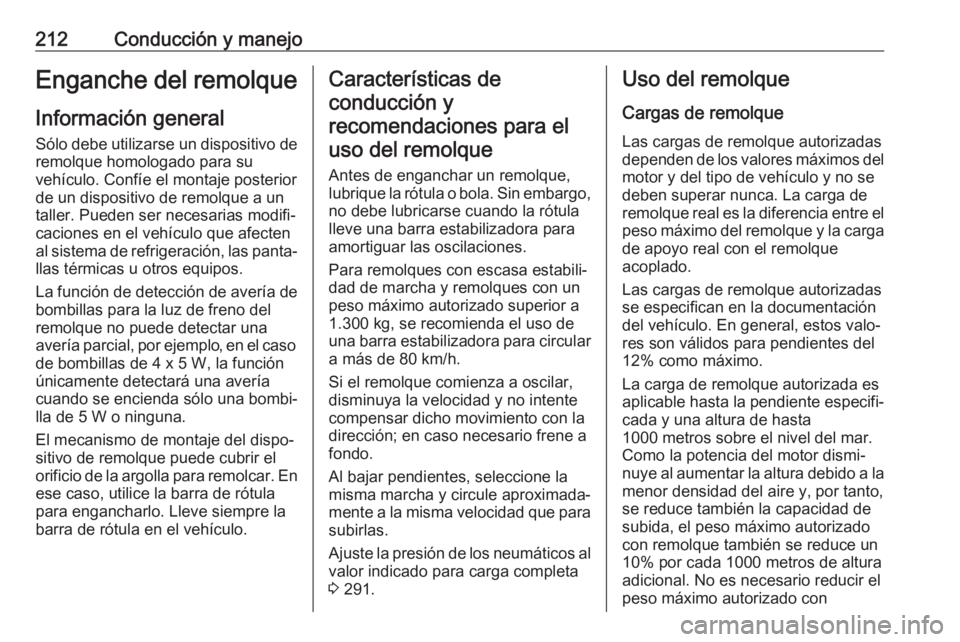

212Conducción y manejoEnganche del remolqueInformación general
Sólo debe utilizarse un dispositivo de remolque homologado para su
vehículo. Confíe el montaje posterior
de un dispositivo de remolque a un
taller. Pueden ser necesarias modifi‐
caciones en el vehículo que afecten
al sistema de refrigeración, las panta‐ llas térmicas u otros equipos.
La función de detección de avería de bombillas para la luz de freno delremolque no puede detectar una
avería parcial, por ejemplo, en el caso
de bombillas de 4 x 5 W, la función
únicamente detectará una avería
cuando se encienda sólo una bombi‐
lla de 5 W o ninguna.
El mecanismo de montaje del dispo‐
sitivo de remolque puede cubrir el
orificio de la argolla para remolcar. En
ese caso, utilice la barra de rótula
para engancharlo. Lleve siempre la
barra de rótula en el vehículo.Características de
conducción y recomendaciones para el uso del remolque
Antes de enganchar un remolque,
lubrique la rótula o bola. Sin embargo,
no debe lubricarse cuando la rótula
lleve una barra estabilizadora para
amortiguar las oscilaciones.
Para remolques con escasa estabili‐
dad de marcha y remolques con un
peso máximo autorizado superior a
1.300 kg, se recomienda el uso de
una barra estabilizadora para circular a más de 80 km/h.
Si el remolque comienza a oscilar,
disminuya la velocidad y no intente
compensar dicho movimiento con la
dirección; en caso necesario frene a
fondo.
Al bajar pendientes, seleccione la
misma marcha y circule aproximada‐
mente a la misma velocidad que para subirlas.
Ajuste la presión de los neumáticos al
valor indicado para carga completa
3 291.Uso del remolque
Cargas de remolque
Las cargas de remolque autorizadas
dependen de los valores máximos del motor y del tipo de vehículo y no se
deben superar nunca. La carga de
remolque real es la diferencia entre el peso máximo del remolque y la carga
de apoyo real con el remolque
acoplado.
Las cargas de remolque autorizadas
se especifican en la documentación
del vehículo. En general, estos valo‐
res son válidos para pendientes del
12% como máximo.
La carga de remolque autorizada es
aplicable hasta la pendiente especifi‐ cada y una altura de hasta
1000 metros sobre el nivel del mar.
Como la potencia del motor dismi‐
nuye al aumentar la altura debido a la
menor densidad del aire y, por tanto,
se reduce también la capacidad de
subida, el peso máximo autorizado
con remolque también se reduce un
10% por cada 1000 metros de altura
adicional. No es necesario reducir el
peso máximo autorizado con

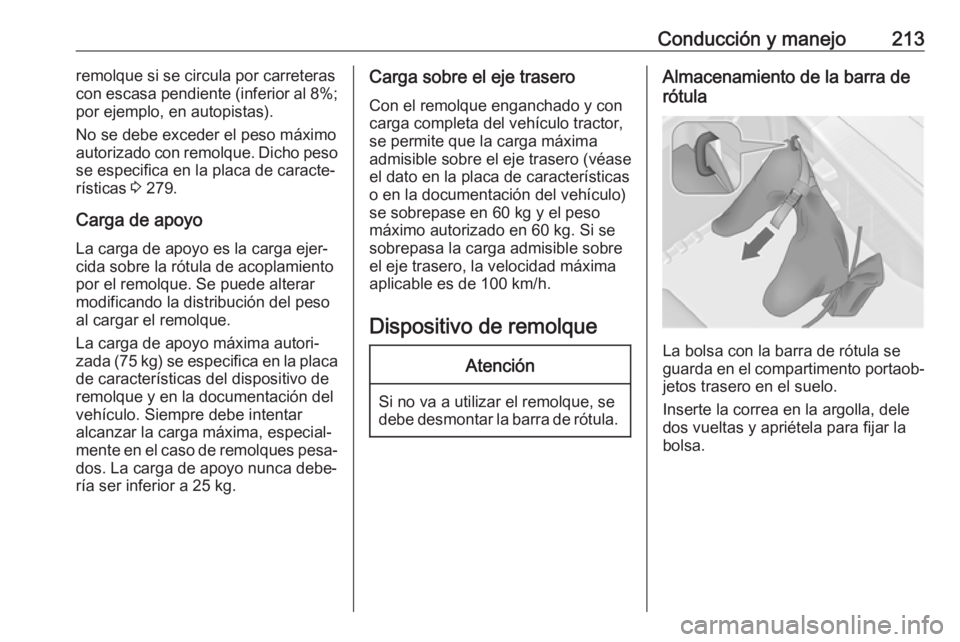

Conducción y manejo213remolque si se circula por carreteras
con escasa pendiente (inferior al 8%;
por ejemplo, en autopistas).
No se debe exceder el peso máximo
autorizado con remolque. Dicho peso
se especifica en la placa de caracte‐
rísticas 3 279.
Carga de apoyo
La carga de apoyo es la carga ejer‐
cida sobre la rótula de acoplamiento
por el remolque. Se puede alterar
modificando la distribución del peso
al cargar el remolque.
La carga de apoyo máxima autori‐
zada (75 kg) se especifica en la placa
de características del dispositivo de
remolque y en la documentación del
vehículo. Siempre debe intentar
alcanzar la carga máxima, especial‐
mente en el caso de remolques pesa‐ dos. La carga de apoyo nunca debe‐
ría ser inferior a 25 kg.Carga sobre el eje trasero
Con el remolque enganchado y con
carga completa del vehículo tractor,
se permite que la carga máxima
admisible sobre el eje trasero (véase
el dato en la placa de características
o en la documentación del vehículo)
se sobrepase en 60 kg y el peso
máximo autorizado en 60 kg. Si se
sobrepasa la carga admisible sobre
el eje trasero, la velocidad máxima
aplicable es de 100 km/h.
Dispositivo de remolqueAtención
Si no va a utilizar el remolque, se
debe desmontar la barra de rótula.
Almacenamiento de la barra de
rótula
La bolsa con la barra de rótula se
guarda en el compartimento portaob‐
jetos trasero en el suelo.
Inserte la correa en la argolla, dele
dos vueltas y apriétela para fijar la
bolsa.

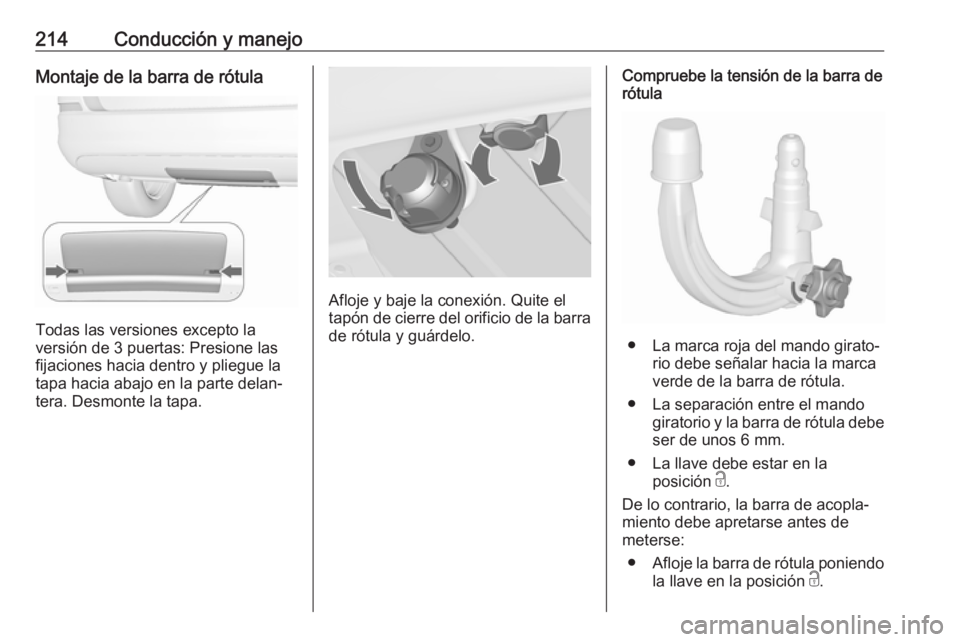

214Conducción y manejoMontaje de la barra de rótula
Todas las versiones excepto la
versión de 3 puertas: Presione las
fijaciones hacia dentro y pliegue la
tapa hacia abajo en la parte delan‐
tera. Desmonte la tapa.
Afloje y baje la conexión. Quite el
tapón de cierre del orificio de la barra
de rótula y guárdelo.
Compruebe la tensión de la barra de
rótula
● La marca roja del mando girato‐
rio debe señalar hacia la marca
verde de la barra de rótula.
● La separación entre el mando giratorio y la barra de rótula debeser de unos 6 mm.
● La llave debe estar en la posición c.
De lo contrario, la barra de acopla‐
miento debe apretarse antes de
meterse:
● Afloje la barra de rótula poniendo
la llave en la posición c.

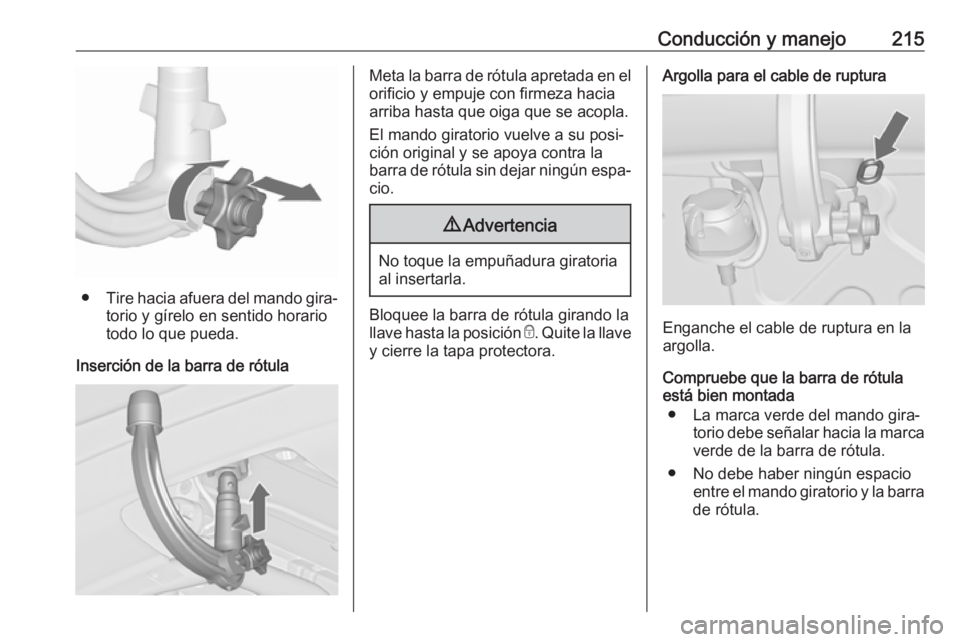

Conducción y manejo215
●Tire hacia afuera del mando gira‐
torio y gírelo en sentido horario
todo lo que pueda.
Inserción de la barra de rótula
Meta la barra de rótula apretada en el orificio y empuje con firmeza hacia
arriba hasta que oiga que se acopla.
El mando giratorio vuelve a su posi‐
ción original y se apoya contra la
barra de rótula sin dejar ningún espa‐ cio.9 Advertencia
No toque la empuñadura giratoria
al insertarla.
Bloquee la barra de rótula girando la
llave hasta la posición e. Quite la llave
y cierre la tapa protectora.
Argolla para el cable de ruptura
Enganche el cable de ruptura en la
argolla.
Compruebe que la barra de rótula
está bien montada
● La marca verde del mando gira‐ torio debe señalar hacia la marcaverde de la barra de rótula.
● No debe haber ningún espacio entre el mando giratorio y la barra
de rótula.

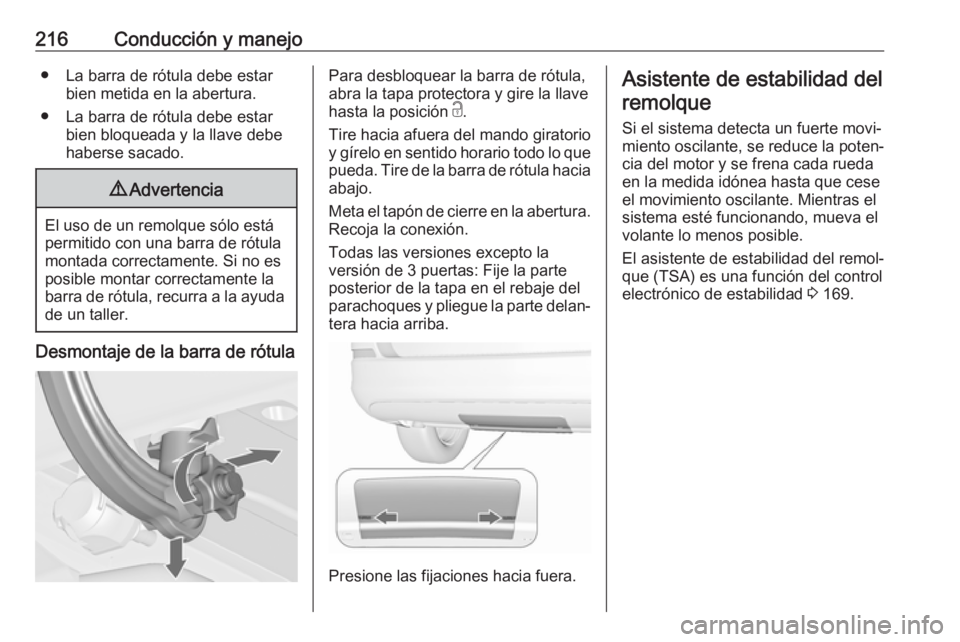

216Conducción y manejo● La barra de rótula debe estarbien metida en la abertura.
● La barra de rótula debe estar bien bloqueada y la llave debe
haberse sacado.9 Advertencia
El uso de un remolque sólo está
permitido con una barra de rótula montada correctamente. Si no es
posible montar correctamente la
barra de rótula, recurra a la ayuda de un taller.
Desmontaje de la barra de rótula
Para desbloquear la barra de rótula,
abra la tapa protectora y gire la llave
hasta la posición c.
Tire hacia afuera del mando giratorio y gírelo en sentido horario todo lo que
pueda. Tire de la barra de rótula hacia
abajo.
Meta el tapón de cierre en la abertura. Recoja la conexión.
Todas las versiones excepto la
versión de 3 puertas: Fije la parte
posterior de la tapa en el rebaje del
parachoques y pliegue la parte delan‐
tera hacia arriba.
Presione las fijaciones hacia fuera.
Asistente de estabilidad del
remolque
Si el sistema detecta un fuerte movi‐
miento oscilante, se reduce la poten‐
cia del motor y se frena cada rueda
en la medida idónea hasta que cese el movimiento oscilante. Mientras elsistema esté funcionando, mueva el
volante lo menos posible.
El asistente de estabilidad del remol‐
que (TSA) es una función del control
electrónico de estabilidad 3 169.

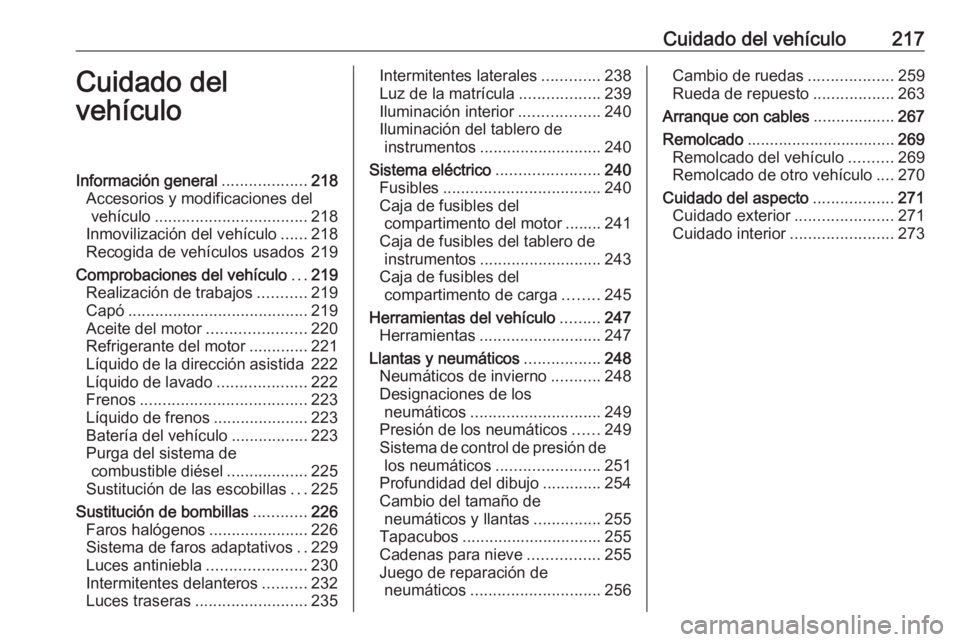

Cuidado del vehículo217Cuidado del
vehículoInformación general ...................218
Accesorios y modificaciones del vehículo .................................. 218
Inmovilización del vehículo ......218
Recogida de vehículos usados 219
Comprobaciones del vehículo ...219
Realización de trabajos ...........219
Capó ........................................ 219
Aceite del motor ......................220
Refrigerante del motor .............221
Líquido de la dirección asistida 222
Líquido de lavado ....................222
Frenos ..................................... 223
Líquido de frenos .....................223
Batería del vehículo .................223
Purga del sistema de combustible diésel ..................225
Sustitución de las escobillas ...225
Sustitución de bombillas ............226
Faros halógenos ......................226
Sistema de faros adaptativos ..229
Luces antiniebla ......................230
Intermitentes delanteros ..........232
Luces traseras ......................... 235Intermitentes laterales .............238
Luz de la matrícula ..................239
Iluminación interior ..................240
Iluminación del tablero de instrumentos ........................... 240
Sistema eléctrico .......................240
Fusibles ................................... 240
Caja de fusibles del compartimento del motor ........ 241
Caja de fusibles del tablero de instrumentos ........................... 243
Caja de fusibles del compartimento de carga ........245
Herramientas del vehículo .........247
Herramientas ........................... 247
Llantas y neumáticos .................248
Neumáticos de invierno ...........248
Designaciones de los neumáticos ............................. 249
Presión de los neumáticos ......249
Sistema de control de presión de los neumáticos .......................251
Profundidad del dibujo .............254
Cambio del tamaño de neumáticos y llantas ...............255
Tapacubos ............................... 255
Cadenas para nieve ................255
Juego de reparación de neumáticos ............................. 256Cambio de ruedas ...................259
Rueda de repuesto ..................263
Arranque con cables ..................267
Remolcado ................................. 269
Remolcado del vehículo ..........269
Remolcado de otro vehículo ....270
Cuidado del aspecto ..................271
Cuidado exterior ......................271
Cuidado interior .......................273

218Cuidado del vehículoInformación general
Accesorios y
modificaciones del vehículo
Le recomendamos el uso de repues‐
tos y accesorios originales y piezas
homologadas por el fabricante espe‐
cíficamente para su tipo de vehículo.
No podemos evaluar ni garantizar la
fiabilidad de otros productos, aunque
cuenten con una autorización oficial o de otra índole.
Cualquier modificación, conversión u
otros cambios efectuados a las espe‐
cificaciones del vehículo estándar
(incluidas, entre otras, modificacio‐
nes de software, modificaciones de
unidades de control electrónico)
puede invalidar la garantía ofrecida
por Opel. Además, dichos cambios
pueden afectar a los sistemas de
ayuda a la conducción, pueden
impactar en el consumo de combus‐
tible, las emisiones de CO 2 y otras
emisiones del vehículo y provocar
que el vehículo no cumpla con el
permiso de funcionamiento, lo que
afectará a la validez del registro del
vehículo.Atención
Los faldones guardabarros
podrían sufrir daños si se trans‐ porta el vehículo en un tren o en
un vehículo de rescate.
Inmovilización del vehículo
Inmovilización durante un periodode tiempo prolongado
Si el vehículo va a estar inmovilizado
durante varios meses:
● Lavar y encerar el vehículo.
● Comprobar la cera protectora en el compartimento del motor y los
bajos.
● Limpiar y conservar las juntas de
goma.
● Rellene el depósito de combusti‐
ble completamente.
● Cambiar el aceite del motor.
● Vaciar el depósito del líquido de lavado.
● Comprobar la protección anti‐ congelante y anticorrosiva del
refrigerante.
● Ajustar la presión de los neumá‐ ticos al valor especificado para
plena carga.
● Aparcar el vehículo en un lugar seco y bien ventilado. Engranar
la primera o la marcha atrás, o
poner la palanca selectora en P.
Calzar el vehículo para evitar que
ruede.
● No accionar el freno de estacio‐ namiento.
● Abrir el capó, cerrar todas las puertas y bloquear el vehículo.
● Desemborne el polo negativo de la batería del vehículo. Tenga encuenta que algunos sistemas no
funcionarán, p. ej., el sistema de
alarma antirrobo.
Puesta en servicio de nuevo
Para volver a poner en servicio el
vehículo:
● Embornar el polo negativo de la batería del vehículo. Activar el
control electrónico de los eleva‐ lunas eléctricos.
● Comprobar la presión de los neumáticos.
