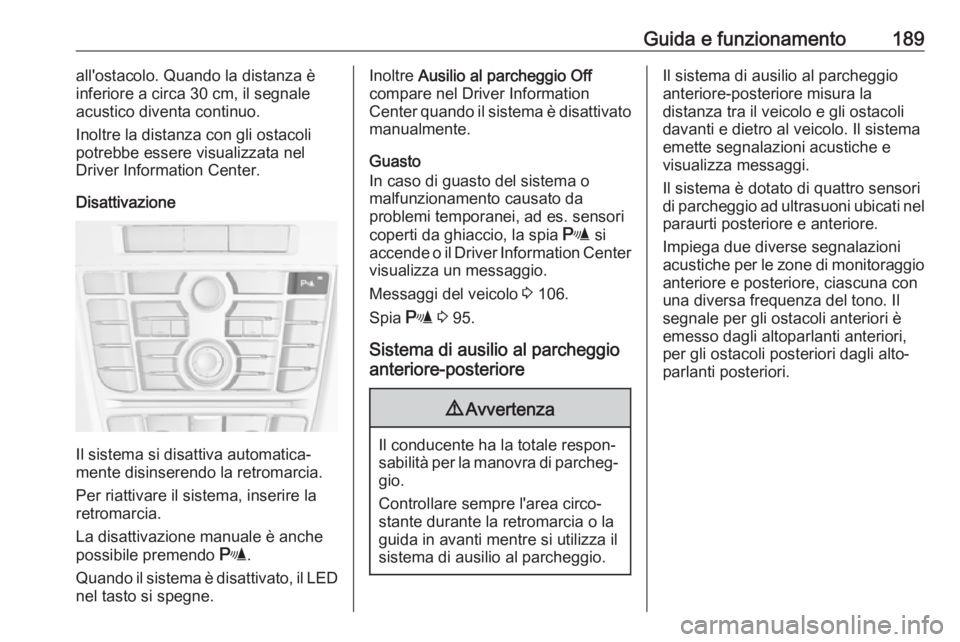

Guida e funzionamento189all'ostacolo. Quando la distanza è
inferiore a circa 30 cm, il segnale
acustico diventa continuo.
Inoltre la distanza con gli ostacoli potrebbe essere visualizzata nel
Driver Information Center.
Disattivazione
Il sistema si disattiva automatica‐
mente disinserendo la retromarcia.
Per riattivare il sistema, inserire la
retromarcia.
La disattivazione manuale è anche
possibile premendo r.
Quando il sistema è disattivato, il LED
nel tasto si spegne.
Inoltre Ausilio al parcheggio Off
compare nel Driver Information
Center quando il sistema è disattivato manualmente.
Guasto
In caso di guasto del sistema o
malfunzionamento causato da
problemi temporanei, ad es. sensori
coperti da ghiaccio, la spia r si
accende o il Driver Information Center visualizza un messaggio.
Messaggi del veicolo 3 106.
Spia r 3 95.
Sistema di ausilio al parcheggio
anteriore-posteriore9 Avvertenza
Il conducente ha la totale respon‐
sabilità per la manovra di parcheg‐ gio.
Controllare sempre l'area circo‐
stante durante la retromarcia o la guida in avanti mentre si utilizza il
sistema di ausilio al parcheggio.
Il sistema di ausilio al parcheggio anteriore-posteriore misura la
distanza tra il veicolo e gli ostacoli
davanti e dietro al veicolo. Il sistema
emette segnalazioni acustiche e
visualizza messaggi.
Il sistema è dotato di quattro sensori
di parcheggio ad ultrasuoni ubicati nel
paraurti posteriore e anteriore.
Impiega due diverse segnalazioni
acustiche per le zone di monitoraggio anteriore e posteriore, ciascuna con
una diversa frequenza del tono. Il
segnale per gli ostacoli anteriori è
emesso dagli altoparlanti anteriori,
per gli ostacoli posteriori dagli alto‐
parlanti posteriori.

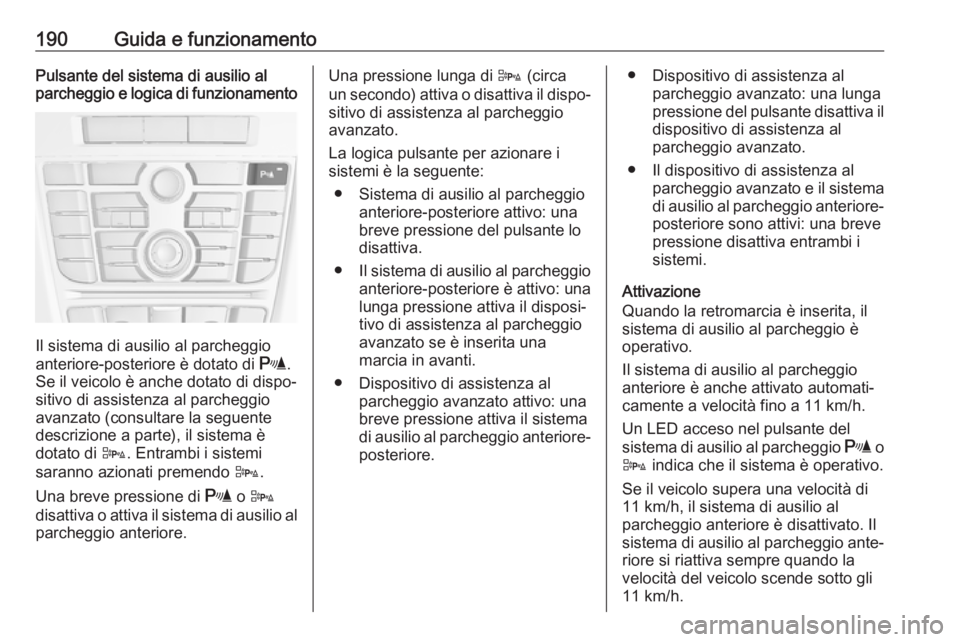

190Guida e funzionamentoPulsante del sistema di ausilio al
parcheggio e logica di funzionamento
Il sistema di ausilio al parcheggio
anteriore-posteriore è dotato di r.
Se il veicolo è anche dotato di dispo‐ sitivo di assistenza al parcheggio
avanzato (consultare la seguente descrizione a parte), il sistema èdotato di D. Entrambi i sistemi
saranno azionati premendo D.
Una breve pressione di r o D
disattiva o attiva il sistema di ausilio al parcheggio anteriore.
Una pressione lunga di D (circa
un secondo) attiva o disattiva il dispo‐ sitivo di assistenza al parcheggio
avanzato.
La logica pulsante per azionare i
sistemi è la seguente:
● Sistema di ausilio al parcheggio anteriore-posteriore attivo: una
breve pressione del pulsante lo
disattiva.
● Il sistema di ausilio al parcheggio
anteriore-posteriore è attivo: una
lunga pressione attiva il disposi‐
tivo di assistenza al parcheggio
avanzato se è inserita una
marcia in avanti.
● Dispositivo di assistenza al parcheggio avanzato attivo: una
breve pressione attiva il sistema
di ausilio al parcheggio anteriore-
posteriore.● Dispositivo di assistenza al parcheggio avanzato: una lunga
pressione del pulsante disattiva il dispositivo di assistenza al
parcheggio avanzato.
● Il dispositivo di assistenza al parcheggio avanzato e il sistema
di ausilio al parcheggio anteriore- posteriore sono attivi: una breve
pressione disattiva entrambi i
sistemi.
Attivazione
Quando la retromarcia è inserita, il
sistema di ausilio al parcheggio è
operativo.
Il sistema di ausilio al parcheggio anteriore è anche attivato automati‐camente a velocità fino a 11 km/h.
Un LED acceso nel pulsante del
sistema di ausilio al parcheggio r o
D indica che il sistema è operativo.
Se il veicolo supera una velocità di
11 km/h, il sistema di ausilio al
parcheggio anteriore è disattivato. Il
sistema di ausilio al parcheggio ante‐ riore si riattiva sempre quando la
velocità del veicolo scende sotto gli
11 km/h.

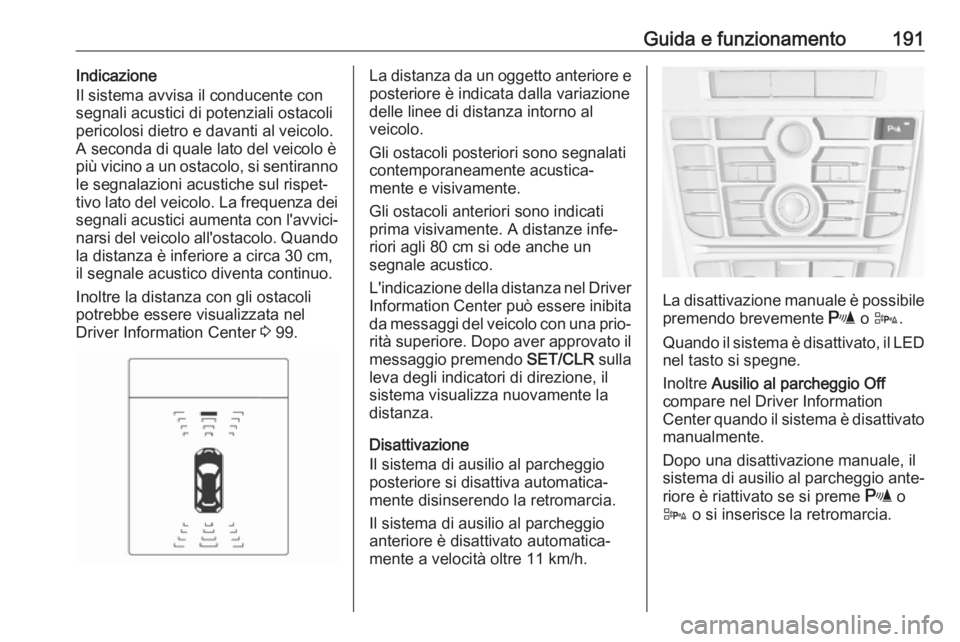

Guida e funzionamento191Indicazione
Il sistema avvisa il conducente con
segnali acustici di potenziali ostacoli
pericolosi dietro e davanti al veicolo.
A seconda di quale lato del veicolo è
più vicino a un ostacolo, si sentiranno
le segnalazioni acustiche sul rispet‐
tivo lato del veicolo. La frequenza dei
segnali acustici aumenta con l'avvici‐
narsi del veicolo all'ostacolo. Quando
la distanza è inferiore a circa 30 cm,
il segnale acustico diventa continuo.
Inoltre la distanza con gli ostacolipotrebbe essere visualizzata nel
Driver Information Center 3 99.La distanza da un oggetto anteriore e
posteriore è indicata dalla variazione
delle linee di distanza intorno al
veicolo.
Gli ostacoli posteriori sono segnalati
contemporaneamente acustica‐
mente e visivamente.
Gli ostacoli anteriori sono indicati
prima visivamente. A distanze infe‐
riori agli 80 cm si ode anche un
segnale acustico.
L'indicazione della distanza nel Driver
Information Center può essere inibita
da messaggi del veicolo con una prio‐ rità superiore. Dopo aver approvato il
messaggio premendo SET/CLR sulla
leva degli indicatori di direzione, il sistema visualizza nuovamente ladistanza.
Disattivazione
Il sistema di ausilio al parcheggio
posteriore si disattiva automatica‐
mente disinserendo la retromarcia.
Il sistema di ausilio al parcheggio
anteriore è disattivato automatica‐
mente a velocità oltre 11 km/h.
La disattivazione manuale è possibile
premendo brevemente r o D .
Quando il sistema è disattivato, il LED nel tasto si spegne.
Inoltre Ausilio al parcheggio Off
compare nel Driver Information
Center quando il sistema è disattivato manualmente.
Dopo una disattivazione manuale, il
sistema di ausilio al parcheggio ante‐
riore è riattivato se si preme r o
D o si inserisce la retromarcia.

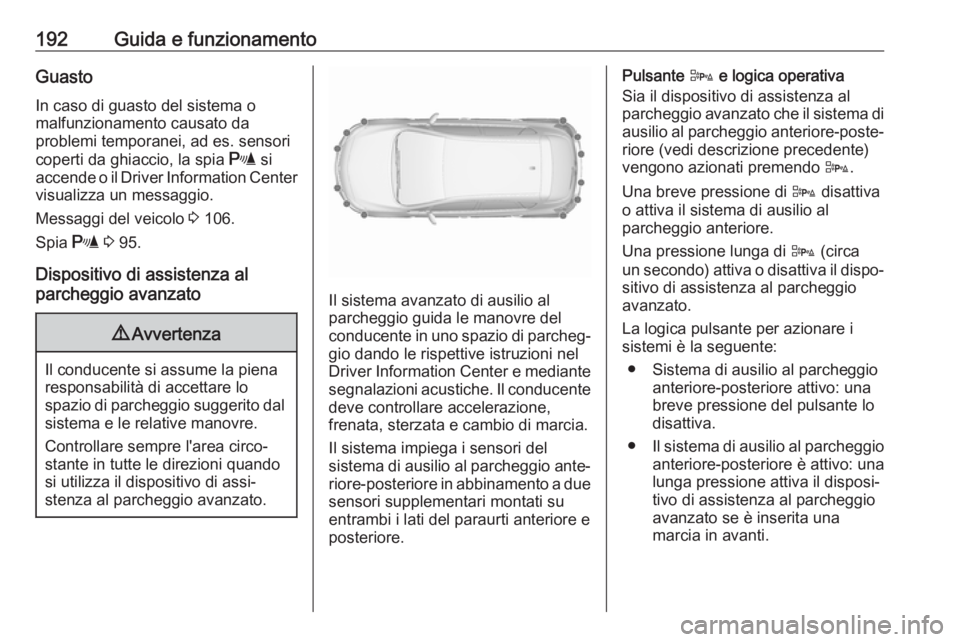

192Guida e funzionamentoGuastoIn caso di guasto del sistema o
malfunzionamento causato da
problemi temporanei, ad es. sensori
coperti da ghiaccio, la spia r si
accende o il Driver Information Center visualizza un messaggio.
Messaggi del veicolo 3 106.
Spia r 3 95.
Dispositivo di assistenza al
parcheggio avanzato9 Avvertenza
Il conducente si assume la piena
responsabilità di accettare lo
spazio di parcheggio suggerito dal sistema e le relative manovre.
Controllare sempre l'area circo‐
stante in tutte le direzioni quando
si utilizza il dispositivo di assi‐
stenza al parcheggio avanzato.
Il sistema avanzato di ausilio al
parcheggio guida le manovre del
conducente in uno spazio di parcheg‐
gio dando le rispettive istruzioni nel
Driver Information Center e mediante segnalazioni acustiche. Il conducente deve controllare accelerazione,
frenata, sterzata e cambio di marcia.
Il sistema impiega i sensori del
sistema di ausilio al parcheggio ante‐
riore-posteriore in abbinamento a due sensori supplementari montati su
entrambi i lati del paraurti anteriore e
posteriore.
Pulsante D
e logica operativa
Sia il dispositivo di assistenza al
parcheggio avanzato che il sistema di
ausilio al parcheggio anteriore-poste‐ riore (vedi descrizione precedente)vengono azionati premendo D.
Una breve pressione di D disattiva
o attiva il sistema di ausilio al
parcheggio anteriore.
Una pressione lunga di D (circa
un secondo) attiva o disattiva il dispo‐ sitivo di assistenza al parcheggio
avanzato.
La logica pulsante per azionare i
sistemi è la seguente:
● Sistema di ausilio al parcheggio anteriore-posteriore attivo: una
breve pressione del pulsante lo
disattiva.
● Il sistema di ausilio al parcheggio
anteriore-posteriore è attivo: una
lunga pressione attiva il disposi‐ tivo di assistenza al parcheggio
avanzato se è inserita una
marcia in avanti.

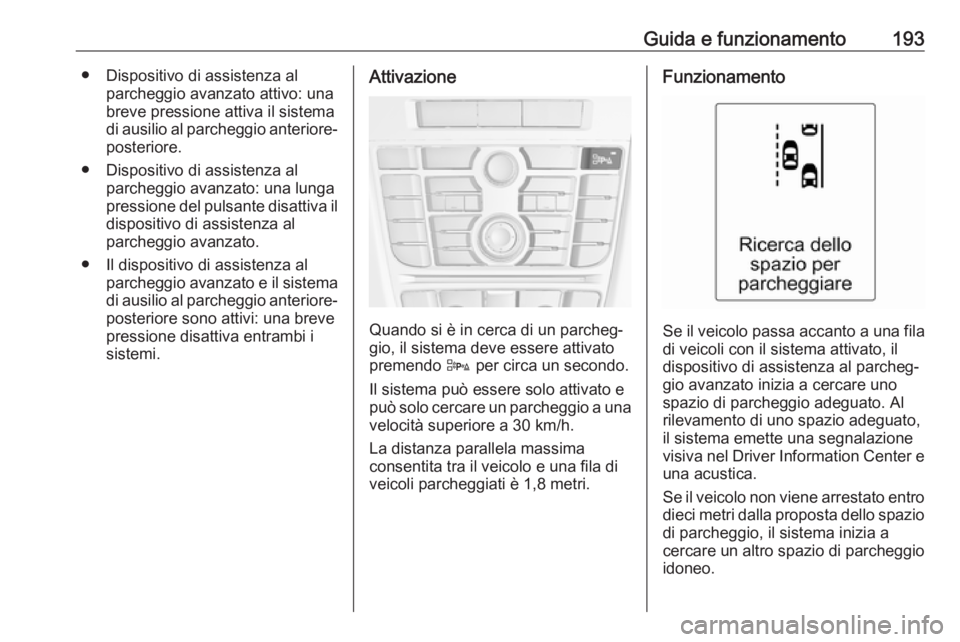

Guida e funzionamento193● Dispositivo di assistenza alparcheggio avanzato attivo: una
breve pressione attiva il sistema
di ausilio al parcheggio anteriore- posteriore.
● Dispositivo di assistenza al parcheggio avanzato: una lunga
pressione del pulsante disattiva il
dispositivo di assistenza al
parcheggio avanzato.
● Il dispositivo di assistenza al parcheggio avanzato e il sistemadi ausilio al parcheggio anteriore- posteriore sono attivi: una breve
pressione disattiva entrambi i
sistemi.Attivazione
Quando si è in cerca di un parcheg‐
gio, il sistema deve essere attivato
premendo D per circa un secondo.
Il sistema può essere solo attivato e
può solo cercare un parcheggio a una velocità superiore a 30 km/h.
La distanza parallela massima
consentita tra il veicolo e una fila di veicoli parcheggiati è 1,8 metri.
Funzionamento
Se il veicolo passa accanto a una fila
di veicoli con il sistema attivato, il
dispositivo di assistenza al parcheg‐
gio avanzato inizia a cercare uno
spazio di parcheggio adeguato. Al
rilevamento di uno spazio adeguato,
il sistema emette una segnalazione
visiva nel Driver Information Center e una acustica.
Se il veicolo non viene arrestato entro
dieci metri dalla proposta dello spazio di parcheggio, il sistema inizia a
cercare un altro spazio di parcheggio
idoneo.

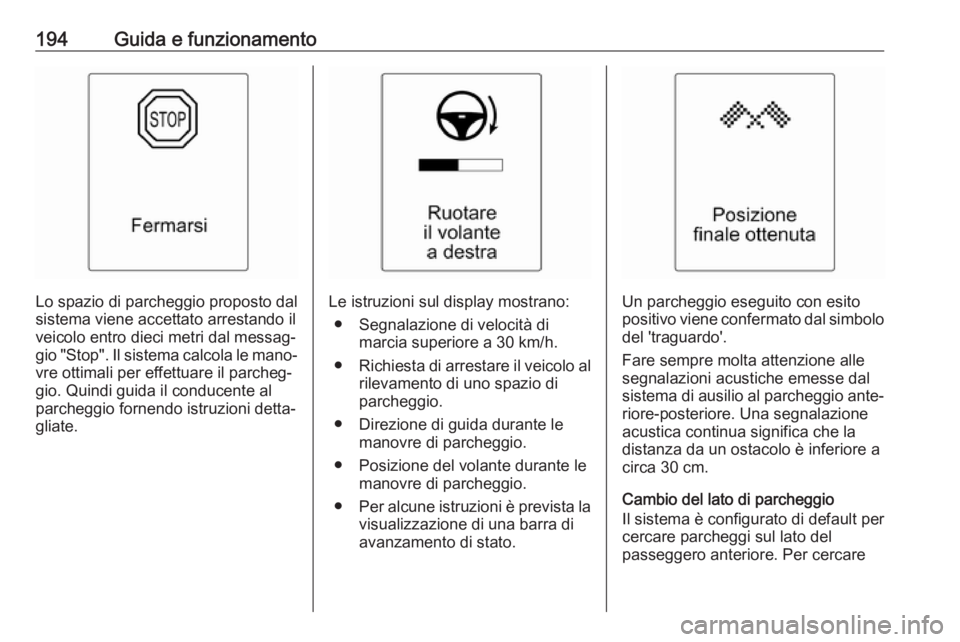

194Guida e funzionamento
Lo spazio di parcheggio proposto dal
sistema viene accettato arrestando il veicolo entro dieci metri dal messag‐
gio "Stop". Il sistema calcola le mano‐
vre ottimali per effettuare il parcheg‐
gio. Quindi guida il conducente al
parcheggio fornendo istruzioni detta‐ gliate.Le istruzioni sul display mostrano:
● Segnalazione di velocità di marcia superiore a 30 km/h.
● Richiesta di arrestare il veicolo al
rilevamento di uno spazio di
parcheggio.
● Direzione di guida durante le manovre di parcheggio.
● Posizione del volante durante le manovre di parcheggio.
● Per alcune istruzioni è prevista la
visualizzazione di una barra di
avanzamento di stato.Un parcheggio eseguito con esito
positivo viene confermato dal simbolo
del 'traguardo'.
Fare sempre molta attenzione alle
segnalazioni acustiche emesse dal
sistema di ausilio al parcheggio ante‐ riore-posteriore. Una segnalazione
acustica continua significa che la
distanza da un ostacolo è inferiore a
circa 30 cm.
Cambio del lato di parcheggio
Il sistema è configurato di default per
cercare parcheggi sul lato del
passeggero anteriore. Per cercare

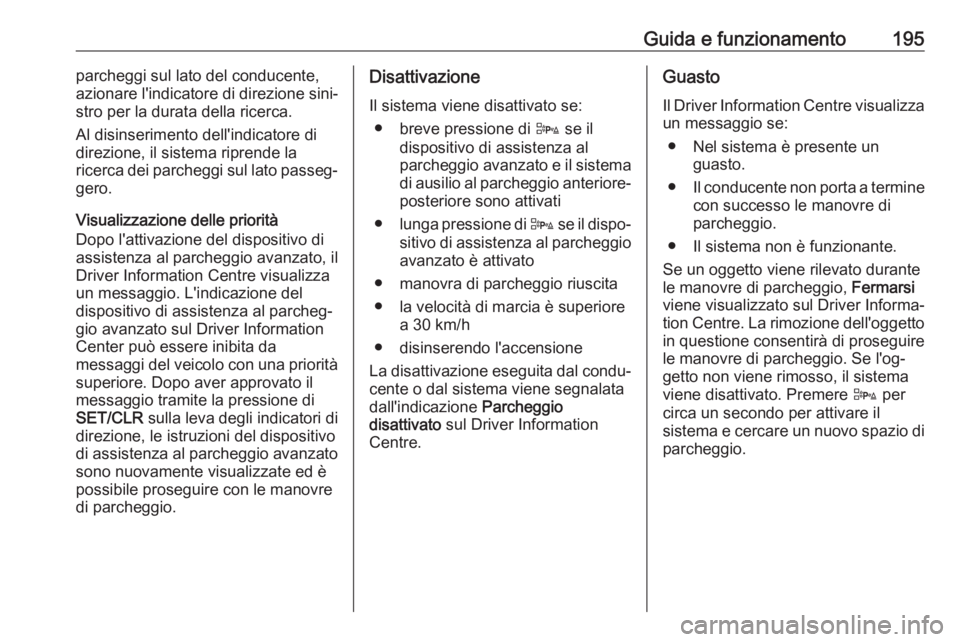

Guida e funzionamento195parcheggi sul lato del conducente,
azionare l'indicatore di direzione sini‐
stro per la durata della ricerca.
Al disinserimento dell'indicatore di
direzione, il sistema riprende la
ricerca dei parcheggi sul lato passeg‐
gero.
Visualizzazione delle priorità
Dopo l'attivazione del dispositivo di
assistenza al parcheggio avanzato, il
Driver Information Centre visualizza
un messaggio. L'indicazione del
dispositivo di assistenza al parcheg‐
gio avanzato sul Driver Information
Center può essere inibita da
messaggi del veicolo con una priorità superiore. Dopo aver approvato il
messaggio tramite la pressione di
SET/CLR sulla leva degli indicatori di
direzione, le istruzioni del dispositivo di assistenza al parcheggio avanzato sono nuovamente visualizzate ed è
possibile proseguire con le manovre
di parcheggio.Disattivazione
Il sistema viene disattivato se: ● breve pressione di D se il
dispositivo di assistenza al
parcheggio avanzato e il sistema di ausilio al parcheggio anteriore- posteriore sono attivati
● lunga pressione di D se il dispo‐
sitivo di assistenza al parcheggio avanzato è attivato
● manovra di parcheggio riuscita ● la velocità di marcia è superiore a 30 km/h
● disinserendo l'accensione
La disattivazione eseguita dal condu‐
cente o dal sistema viene segnalata
dall'indicazione Parcheggio
disattivato sul Driver Information
Centre.Guasto
Il Driver Information Centre visualizzaun messaggio se:
● Nel sistema è presente un guasto.
● Il conducente non porta a termine
con successo le manovre di
parcheggio.
● Il sistema non è funzionante.
Se un oggetto viene rilevato durante
le manovre di parcheggio, Fermarsi
viene visualizzato sul Driver Informa‐
tion Centre. La rimozione dell'oggetto
in questione consentirà di proseguire
le manovre di parcheggio. Se l'og‐
getto non viene rimosso, il sistema
viene disattivato. Premere D per
circa un secondo per attivare il
sistema e cercare un nuovo spazio di parcheggio.

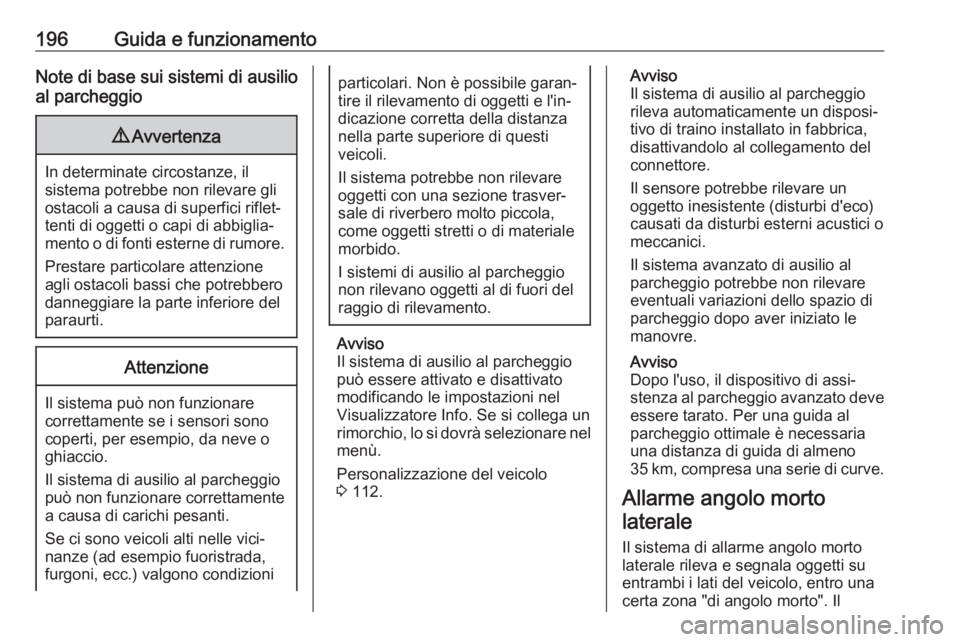

196Guida e funzionamentoNote di base sui sistemi di ausilio
al parcheggio9 Avvertenza
In determinate circostanze, il
sistema potrebbe non rilevare gli ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.
Attenzione
Il sistema può non funzionare
correttamente se i sensori sono coperti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni
particolari. Non è possibile garan‐
tire il rilevamento di oggetti e l'in‐
dicazione corretta della distanza
nella parte superiore di questi
veicoli.
Il sistema potrebbe non rilevare oggetti con una sezione trasver‐ sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
I sistemi di ausilio al parcheggio
non rilevano oggetti al di fuori del
raggio di rilevamento.
Avviso
Il sistema di ausilio al parcheggio
può essere attivato e disattivato
modificando le impostazioni nel
Visualizzatore Info. Se si collega un
rimorchio, lo si dovrà selezionare nel
menù.
Personalizzazione del veicolo
3 112.
Avviso
Il sistema di ausilio al parcheggio
rileva automaticamente un disposi‐ tivo di traino installato in fabbrica,
disattivandolo al collegamento del
connettore.
Il sensore potrebbe rilevare un
oggetto inesistente (disturbi d'eco)
causati da disturbi esterni acustici o
meccanici.
Il sistema avanzato di ausilio al
parcheggio potrebbe non rilevare
eventuali variazioni dello spazio di
parcheggio dopo aver iniziato le
manovre.
Avviso
Dopo l'uso, il dispositivo di assi‐
stenza al parcheggio avanzato deve essere tarato. Per una guida al
parcheggio ottimale è necessaria
una distanza di guida di almeno
35 km, compresa una serie di curve.

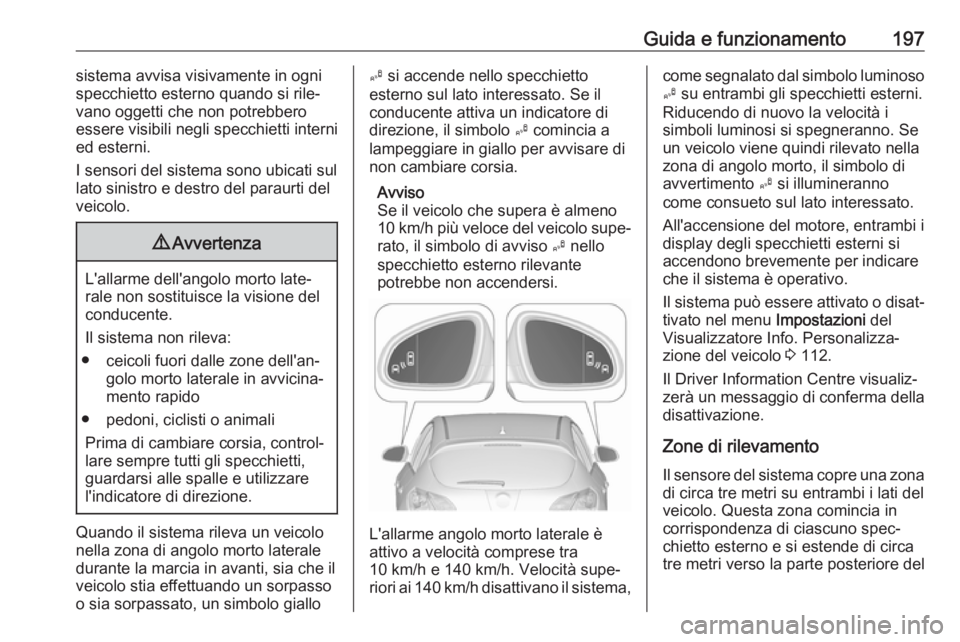

Allarme angolo morto laterale
Il sistema di allarme angolo morto
laterale rileva e segnala oggetti su
entrambi i lati del veicolo, entro una
certa zona "di angolo morto". Il

Guida e funzionamento197sistema avvisa visivamente in ognispecchietto esterno quando si rile‐
vano oggetti che non potrebbero
essere visibili negli specchietti interni
ed esterni.
I sensori del sistema sono ubicati sul
lato sinistro e destro del paraurti del
veicolo.9 Avvertenza
L'allarme dell'angolo morto late‐
rale non sostituisce la visione del
conducente.
Il sistema non rileva:
● ceicoli fuori dalle zone dell'an‐ golo morto laterale in avvicina‐mento rapido
● pedoni, ciclisti o animali Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Quando il sistema rileva un veicolo
nella zona di angolo morto laterale
durante la marcia in avanti, sia che il
veicolo stia effettuando un sorpasso
o sia sorpassato, un simbolo giallo
B si accende nello specchietto
esterno sul lato interessato. Se il
conducente attiva un indicatore di
direzione, il simbolo B comincia a
lampeggiare in giallo per avvisare di
non cambiare corsia.
Avviso
Se il veicolo che supera è almeno
10 km/h più veloce del veicolo supe‐
rato, il simbolo di avviso B nello
specchietto esterno rilevante
potrebbe non accendersi.
L'allarme angolo morto laterale è
attivo a velocità comprese tra
10 km/h e 140 km/h. Velocità supe‐
riori ai 140 km/h disattivano il sistema,
come segnalato dal simbolo luminoso
B su entrambi gli specchietti esterni.
Riducendo di nuovo la velocità i
simboli luminosi si spegneranno. Se
un veicolo viene quindi rilevato nella
zona di angolo morto, il simbolo di
avvertimento B si illumineranno
come consueto sul lato interessato.
All'accensione del motore, entrambi i
display degli specchietti esterni si
accendono brevemente per indicare
che il sistema è operativo.
Il sistema può essere attivato o disat‐ tivato nel menu Impostazioni del
Visualizzatore Info. Personalizza‐ zione del veicolo 3 112.
Il Driver Information Centre visualiz‐
zerà un messaggio di conferma della
disattivazione.
Zone di rilevamento
Il sensore del sistema copre una zona di circa tre metri su entrambi i lati del
veicolo. Questa zona comincia in
corrispondenza di ciascuno spec‐
chietto esterno e si estende di circa
tre metri verso la parte posteriore del

198Guida e funzionamentoveicolo. L'altezza della zona è
compresa tra circa 0,5 metri e due
metri dal suolo.
Il sistema viene disattivato se il
veicolo traina un rimorchio.
L'allarme angolo morto laterale è
concepito per ignorare oggetti fissi,
come guardrail, piloni, cordoli, pareti
e traverse. I veicoli parcheggiati o i
veicoli provenienti in senso contrario
non vengono rilevati.
GuastoIn normali circostanze può verificarsi
la perdita occasionale di messaggi di
avvertimento.
L'allarme angolo morto laterale non funziona se gli angoli destro e sinistro
del paraurti posteriore sono coperti
da fango, sporco, neve, ghiaccio o
fanghiglia. Istruzioni per la pulizia
3 268.
In caso di guasto del sistema o
malfunzionamento causato da
problemi temporanei, il Driver Infor‐
mation Centre visualizza un messag‐
gio. Cercare l'assistenza di un'officina

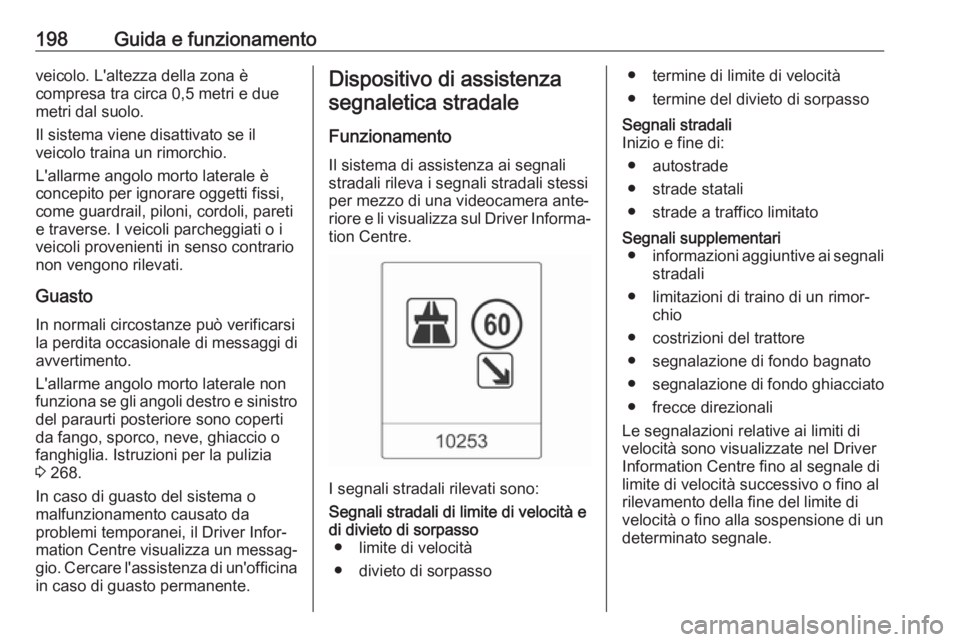

in caso di guasto permanente.Dispositivo di assistenza
segnaletica stradale
Funzionamento
Il sistema di assistenza ai segnali
stradali rileva i segnali stradali stessi
per mezzo di una videocamera ante‐ riore e li visualizza sul Driver Informa‐ tion Centre.
I segnali stradali rilevati sono:
Segnali stradali di limite di velocità e
di divieto di sorpasso ● limite di velocità
● divieto di sorpasso● termine di limite di velocità
● termine del divieto di sorpassoSegnali stradali
Inizio e fine di:
● autostrade
● strade statali
● strade a traffico limitatoSegnali supplementari ● informazioni aggiuntive ai segnali
stradali
● limitazioni di traino di un rimor‐ chio
● costrizioni del trattore
● segnalazione di fondo bagnato
● segnalazione di fondo ghiacciato
● frecce direzionali
Le segnalazioni relative ai limiti di
velocità sono visualizzate nel Driver
Information Centre fino al segnale di
limite di velocità successivo o fino al
rilevamento della fine del limite di
velocità o fino alla sospensione di un
determinato segnale.
