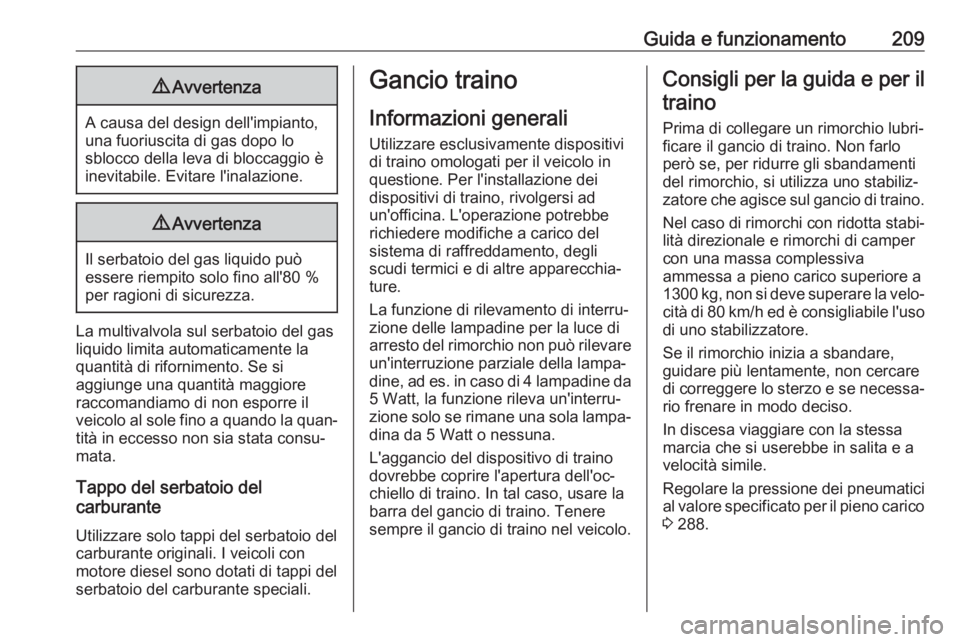

Guida e funzionamento2099Avvertenza
A causa del design dell'impianto,
una fuoriuscita di gas dopo lo
sblocco della leva di bloccaggio è
inevitabile. Evitare l'inalazione.
9 Avvertenza
Il serbatoio del gas liquido può
essere riempito solo fino all'80 %
per ragioni di sicurezza.
La multivalvola sul serbatoio del gas
liquido limita automaticamente la
quantità di rifornimento. Se si
aggiunge una quantità maggiore
raccomandiamo di non esporre il
veicolo al sole fino a quando la quan‐ tità in eccesso non sia stata consu‐
mata.
Tappo del serbatoio del
carburante
Utilizzare solo tappi del serbatoio del
carburante originali. I veicoli con
motore diesel sono dotati di tappi del
serbatoio del carburante speciali.
Gancio traino
Informazioni generali
Utilizzare esclusivamente dispositivi
di traino omologati per il veicolo in
questione. Per l'installazione dei
dispositivi di traino, rivolgersi ad
un'officina. L'operazione potrebbe
richiedere modifiche a carico del sistema di raffreddamento, degli
scudi termici e di altre apparecchia‐
ture.
La funzione di rilevamento di interru‐
zione delle lampadine per la luce di
arresto del rimorchio non può rilevare un'interruzione parziale della lampa‐dine, ad es. in caso di 4 lampadine da
5 Watt, la funzione rileva un'interru‐
zione solo se rimane una sola lampa‐ dina da 5 Watt o nessuna.
L'aggancio del dispositivo di traino
dovrebbe coprire l'apertura dell'oc‐
chiello di traino. In tal caso, usare la
barra del gancio di traino. Tenere
sempre il gancio di traino nel veicolo.Consigli per la guida e per il
traino
Prima di collegare un rimorchio lubri‐
ficare il gancio di traino. Non farlo
però se, per ridurre gli sbandamenti
del rimorchio, si utilizza uno stabiliz‐
zatore che agisce sul gancio di traino.
Nel caso di rimorchi con ridotta stabi‐ lità direzionale e rimorchi di camper
con una massa complessiva
ammessa a pieno carico superiore a
1300 kg, non si deve superare la velo‐
cità di 80 km/h ed è consigliabile l'uso
di uno stabilizzatore.
Se il rimorchio inizia a sbandare,
guidare più lentamente, non cercare
di correggere lo sterzo e se necessa‐ rio frenare in modo deciso.
In discesa viaggiare con la stessa marcia che si userebbe in salita e a
velocità simile.
Regolare la pressione dei pneumatici
al valore specificato per il pieno carico
3 288.

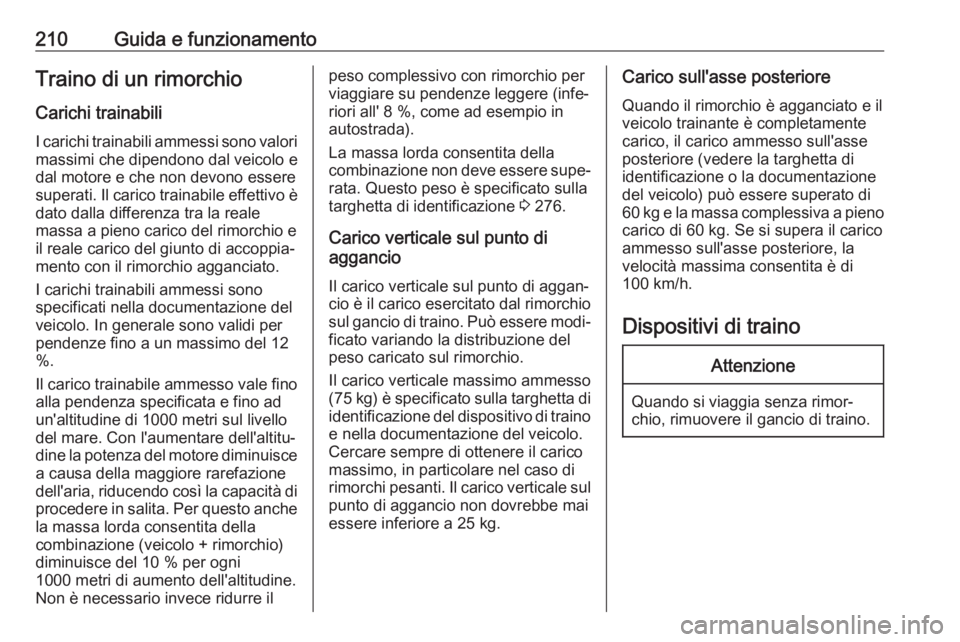

210Guida e funzionamentoTraino di un rimorchio
Carichi trainabili
I carichi trainabili ammessi sono valori massimi che dipendono dal veicolo e
dal motore e che non devono essere
superati. Il carico trainabile effettivo è
dato dalla differenza tra la reale
massa a pieno carico del rimorchio e
il reale carico del giunto di accoppia‐
mento con il rimorchio agganciato.
I carichi trainabili ammessi sono
specificati nella documentazione del
veicolo. In generale sono validi per
pendenze fino a un massimo del 12
%.
Il carico trainabile ammesso vale fino
alla pendenza specificata e fino ad
un'altitudine di 1000 metri sul livello
del mare. Con l'aumentare dell'altitu‐
dine la potenza del motore diminuisce a causa della maggiore rarefazione
dell'aria, riducendo così la capacità di
procedere in salita. Per questo anche
la massa lorda consentita della
combinazione (veicolo + rimorchio)
diminuisce del 10 % per ogni
1000 metri di aumento dell'altitudine.
Non è necessario invece ridurre ilpeso complessivo con rimorchio per
viaggiare su pendenze leggere (infe‐
riori all' 8 %, come ad esempio in
autostrada).
La massa lorda consentita della
combinazione non deve essere supe‐ rata. Questo peso è specificato sulla
targhetta di identificazione 3 276.
Carico verticale sul punto di
aggancio
Il carico verticale sul punto di aggan‐
cio è il carico esercitato dal rimorchio
sul gancio di traino. Può essere modi‐
ficato variando la distribuzione del
peso caricato sul rimorchio.
Il carico verticale massimo ammesso
(75 kg) è specificato sulla targhetta di identificazione del dispositivo di traino
e nella documentazione del veicolo.
Cercare sempre di ottenere il carico
massimo, in particolare nel caso di rimorchi pesanti. Il carico verticale sul punto di aggancio non dovrebbe mai
essere inferiore a 25 kg.Carico sull'asse posteriore
Quando il rimorchio è agganciato e il
veicolo trainante è completamente carico, il carico ammesso sull'asse
posteriore (vedere la targhetta di
identificazione o la documentazione
del veicolo) può essere superato di
60 kg e la massa complessiva a pieno
carico di 60 kg. Se si supera il carico
ammesso sull'asse posteriore, la
velocità massima consentita è di
100 km/h.
Dispositivi di trainoAttenzione
Quando si viaggia senza rimor‐
chio, rimuovere il gancio di traino.

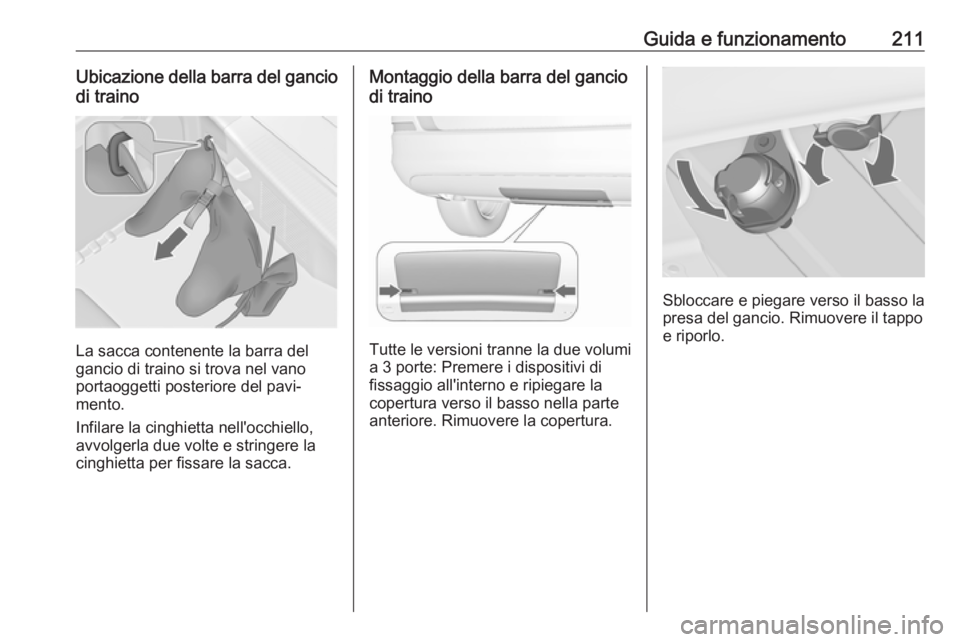

Guida e funzionamento211Ubicazione della barra del ganciodi traino
La sacca contenente la barra del
gancio di traino si trova nel vano
portaoggetti posteriore del pavi‐
mento.
Infilare la cinghietta nell'occhiello,
avvolgerla due volte e stringere la cinghietta per fissare la sacca.
Montaggio della barra del gancio
di traino
Tutte le versioni tranne la due volumi
a 3 porte: Premere i dispositivi di
fissaggio all'interno e ripiegare la
copertura verso il basso nella parte
anteriore. Rimuovere la copertura.
Sbloccare e piegare verso il basso la
presa del gancio. Rimuovere il tappo
e riporlo.

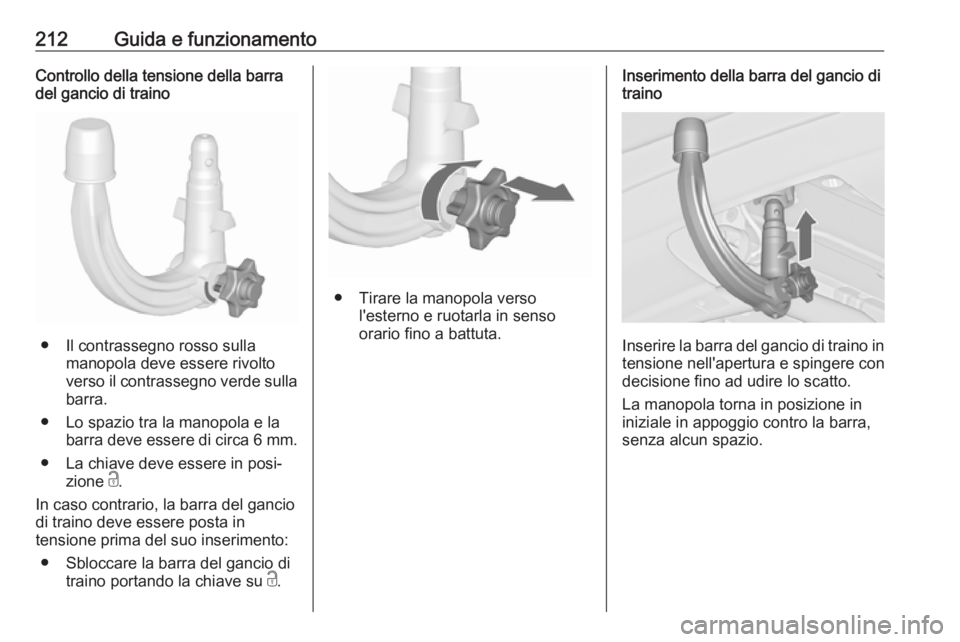

212Guida e funzionamentoControllo della tensione della barra
del gancio di traino
● Il contrassegno rosso sulla
manopola deve essere rivoltoverso il contrassegno verde sulla barra.
● Lo spazio tra la manopola e la barra deve essere di circa 6 mm.
● La chiave deve essere in posi‐ zione c.
In caso contrario, la barra del gancio
di traino deve essere posta in
tensione prima del suo inserimento:
● Sbloccare la barra del gancio di traino portando la chiave su c.
● Tirare la manopola verso
l'esterno e ruotarla in senso
orario fino a battuta.
Inserimento della barra del gancio di
traino
Inserire la barra del gancio di traino in
tensione nell'apertura e spingere condecisione fino ad udire lo scatto.
La manopola torna in posizione in
iniziale in appoggio contro la barra,
senza alcun spazio.

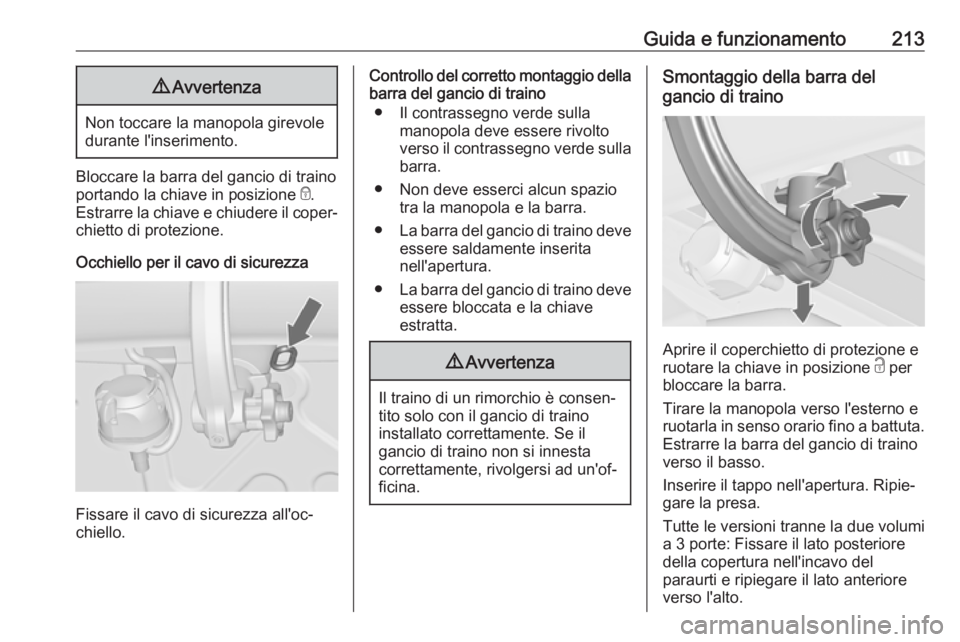

Guida e funzionamento2139Avvertenza
Non toccare la manopola girevole
durante l'inserimento.
Bloccare la barra del gancio di traino
portando la chiave in posizione e.
Estrarre la chiave e chiudere il coper‐
chietto di protezione.
Occhiello per il cavo di sicurezza
Fissare il cavo di sicurezza all'oc‐
chiello.
Controllo del corretto montaggio della barra del gancio di traino
● Il contrassegno verde sulla manopola deve essere rivolto
verso il contrassegno verde sulla barra.
● Non deve esserci alcun spazio tra la manopola e la barra.
● La barra del gancio di traino deve
essere saldamente inserita
nell'apertura.
● La barra del gancio di traino deve
essere bloccata e la chiave
estratta.9 Avvertenza
Il traino di un rimorchio è consen‐
tito solo con il gancio di traino
installato correttamente. Se il
gancio di traino non si innesta
correttamente, rivolgersi ad un'of‐
ficina.
Smontaggio della barra del
gancio di traino
Aprire il coperchietto di protezione e
ruotare la chiave in posizione c per
bloccare la barra.
Tirare la manopola verso l'esterno e
ruotarla in senso orario fino a battuta. Estrarre la barra del gancio di traino
verso il basso.
Inserire il tappo nell'apertura. Ripie‐ gare la presa.
Tutte le versioni tranne la due volumi
a 3 porte: Fissare il lato posteriore
della copertura nell'incavo del
paraurti e ripiegare il lato anteriore
verso l'alto.

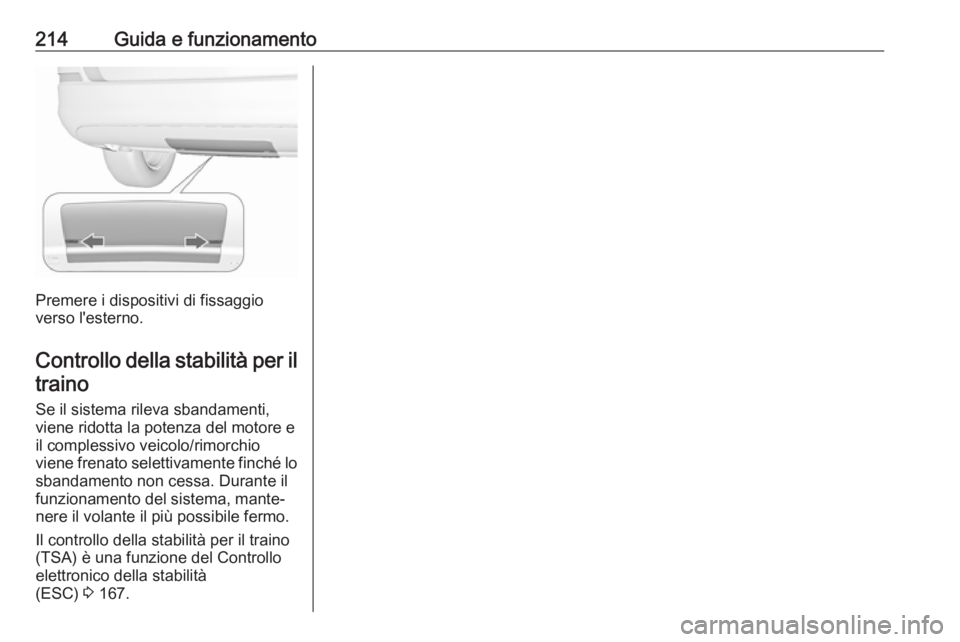

214Guida e funzionamento
Premere i dispositivi di fissaggio
verso l'esterno.
Controllo della stabilità per il traino
Se il sistema rileva sbandamenti,
viene ridotta la potenza del motore e
il complessivo veicolo/rimorchio
viene frenato selettivamente finché lo sbandamento non cessa. Durante ilfunzionamento del sistema, mante‐
nere il volante il più possibile fermo.
Il controllo della stabilità per il traino
(TSA) è una funzione del Controllo
elettronico della stabilità
(ESC) 3 167.

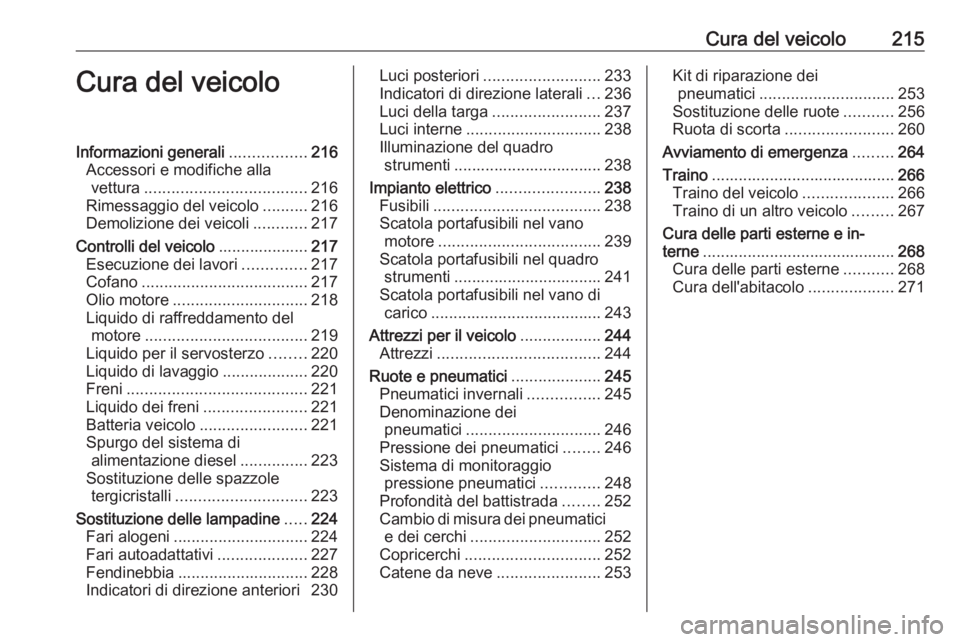

Cura del veicolo215Cura del veicoloInformazioni generali.................216
Accessori e modifiche alla vettura .................................... 216
Rimessaggio del veicolo ..........216
Demolizione dei veicoli ............217
Controlli del veicolo ....................217
Esecuzione dei lavori ..............217
Cofano ..................................... 217
Olio motore .............................. 218
Liquido di raffreddamento del motore .................................... 219
Liquido per il servosterzo ........220
Liquido di lavaggio ...................220
Freni ........................................ 221
Liquido dei freni .......................221
Batteria veicolo ........................221
Spurgo del sistema di alimentazione diesel ...............223
Sostituzione delle spazzole tergicristalli ............................. 223
Sostituzione delle lampadine .....224
Fari alogeni .............................. 224
Fari autoadattativi ....................227
Fendinebbia ............................. 228
Indicatori di direzione anteriori 230Luci posteriori .......................... 233
Indicatori di direzione laterali ...236
Luci della targa ........................ 237
Luci interne .............................. 238
Illuminazione del quadro strumenti ................................. 238
Impianto elettrico .......................238
Fusibili ..................................... 238
Scatola portafusibili nel vano motore .................................... 239
Scatola portafusibili nel quadro strumenti ................................. 241
Scatola portafusibili nel vano di carico ...................................... 243
Attrezzi per il veicolo ..................244
Attrezzi .................................... 244
Ruote e pneumatici ....................245
Pneumatici invernali ................245
Denominazione dei pneumatici .............................. 246
Pressione dei pneumatici ........246
Sistema di monitoraggio pressione pneumatici .............248
Profondità del battistrada ........252
Cambio di misura dei pneumatici
e dei cerchi ............................. 252
Copricerchi .............................. 252
Catene da neve .......................253Kit di riparazione dei
pneumatici .............................. 253
Sostituzione delle ruote ...........256
Ruota di scorta ........................ 260
Avviamento di emergenza .........264
Traino ......................................... 266
Traino del veicolo ....................266
Traino di un altro veicolo .........267
Cura delle parti esterne e in‐ terne ........................................... 268
Cura delle parti esterne ...........268
Cura dell'abitacolo ...................271

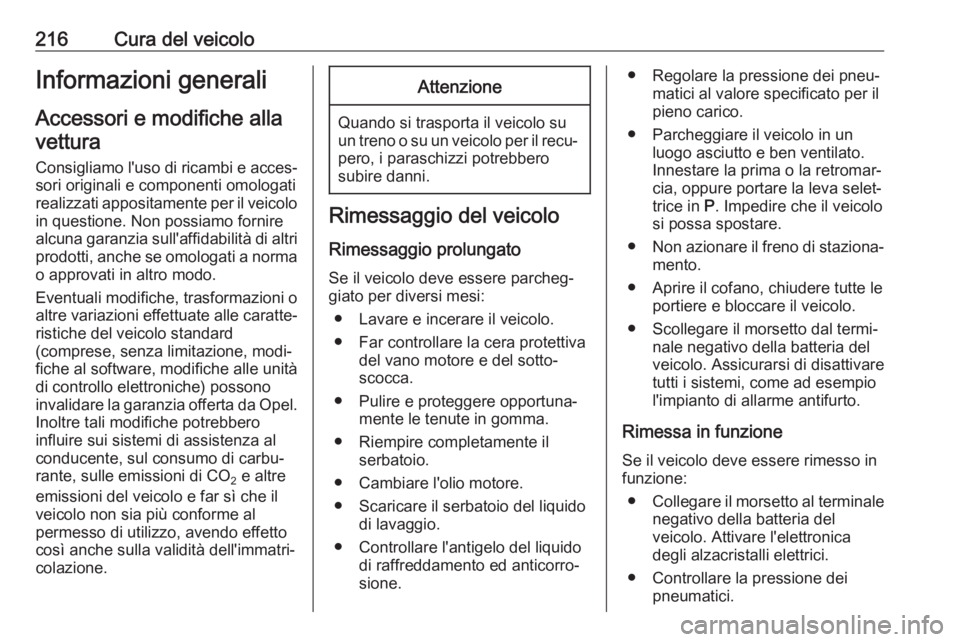

216Cura del veicoloInformazioni generali
Accessori e modifiche alla
vettura
Consigliamo l'uso di ricambi e acces‐
sori originali e componenti omologati
realizzati appositamente per il veicolo in questione. Non possiamo fornirealcuna garanzia sull'affidabilità di altri
prodotti, anche se omologati a norma o approvati in altro modo.
Eventuali modifiche, trasformazioni o
altre variazioni effettuate alle caratte‐
ristiche del veicolo standard
(comprese, senza limitazione, modi‐
fiche al software, modifiche alle unità
di controllo elettroniche) possono
invalidare la garanzia offerta da Opel.
Inoltre tali modifiche potrebbero
influire sui sistemi di assistenza al
conducente, sul consumo di carbu‐
rante, sulle emissioni di CO 2 e altre
emissioni del veicolo e far sì che il veicolo non sia più conforme al
permesso di utilizzo, avendo effetto
così anche sulla validità dell'immatri‐ colazione.Attenzione
Quando si trasporta il veicolo su
un treno o su un veicolo per il recu‐ pero, i paraschizzi potrebbero
subire danni.
Rimessaggio del veicolo
Rimessaggio prolungato
Se il veicolo deve essere parcheg‐
giato per diversi mesi:
● Lavare e incerare il veicolo.
● Far controllare la cera protettiva del vano motore e del sotto‐
scocca.
● Pulire e proteggere opportuna‐ mente le tenute in gomma.
● Riempire completamente il serbatoio.
● Cambiare l'olio motore.
● Scaricare il serbatoio del liquido di lavaggio.
● Controllare l'antigelo del liquido di raffreddamento ed anticorro‐
sione.
● Regolare la pressione dei pneu‐ matici al valore specificato per ilpieno carico.
● Parcheggiare il veicolo in un luogo asciutto e ben ventilato.
Innestare la prima o la retromar‐
cia, oppure portare la leva selet‐
trice in P. Impedire che il veicolo
si possa spostare.
● Non azionare il freno di staziona‐
mento.
● Aprire il cofano, chiudere tutte le portiere e bloccare il veicolo.
● Scollegare il morsetto dal termi‐ nale negativo della batteria del
veicolo. Assicurarsi di disattivare
tutti i sistemi, come ad esempio
l'impianto di allarme antifurto.
Rimessa in funzione
Se il veicolo deve essere rimesso in
funzione:
● Collegare il morsetto al terminale
negativo della batteria del
veicolo. Attivare l'elettronica
degli alzacristalli elettrici.
● Controllare la pressione dei pneumatici.

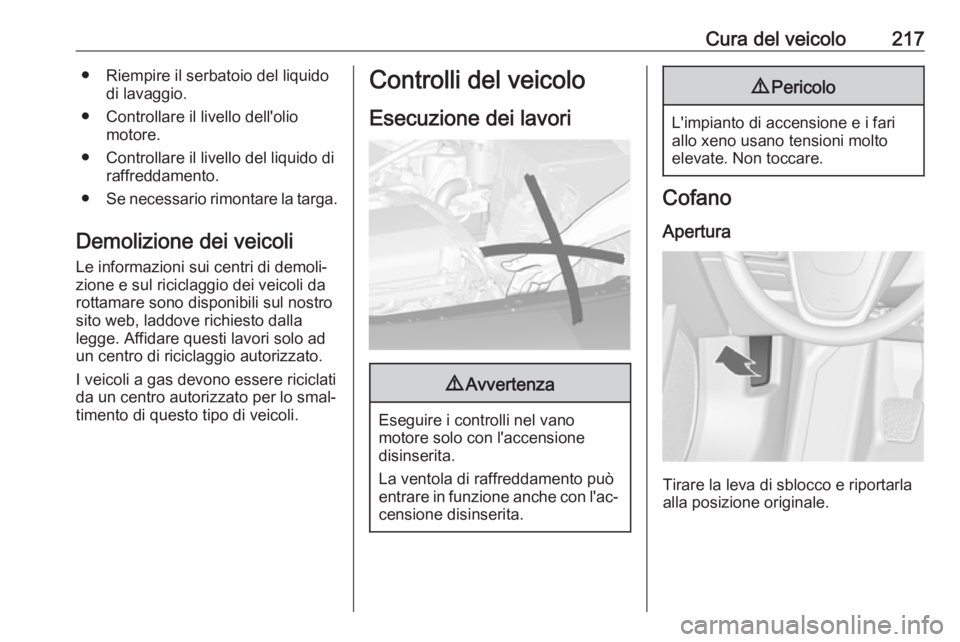

Cura del veicolo217● Riempire il serbatoio del liquidodi lavaggio.
● Controllare il livello dell'olio motore.
● Controllare il livello del liquido di raffreddamento.
● Se necessario rimontare la targa.
Demolizione dei veicoli
Le informazioni sui centri di demoli‐
zione e sul riciclaggio dei veicoli da
rottamare sono disponibili sul nostro
sito web, laddove richiesto dalla
legge. Affidare questi lavori solo ad
un centro di riciclaggio autorizzato.
I veicoli a gas devono essere riciclati
da un centro autorizzato per lo smal‐
timento di questo tipo di veicoli.Controlli del veicolo
Esecuzione dei lavori9 Avvertenza
Eseguire i controlli nel vano
motore solo con l'accensione
disinserita.
La ventola di raffreddamento può
entrare in funzione anche con l'ac‐ censione disinserita.
9 Pericolo
L'impianto di accensione e i fari
allo xeno usano tensioni molto
elevate. Non toccare.
Cofano
Apertura
Tirare la leva di sblocco e riportarla
alla posizione originale.

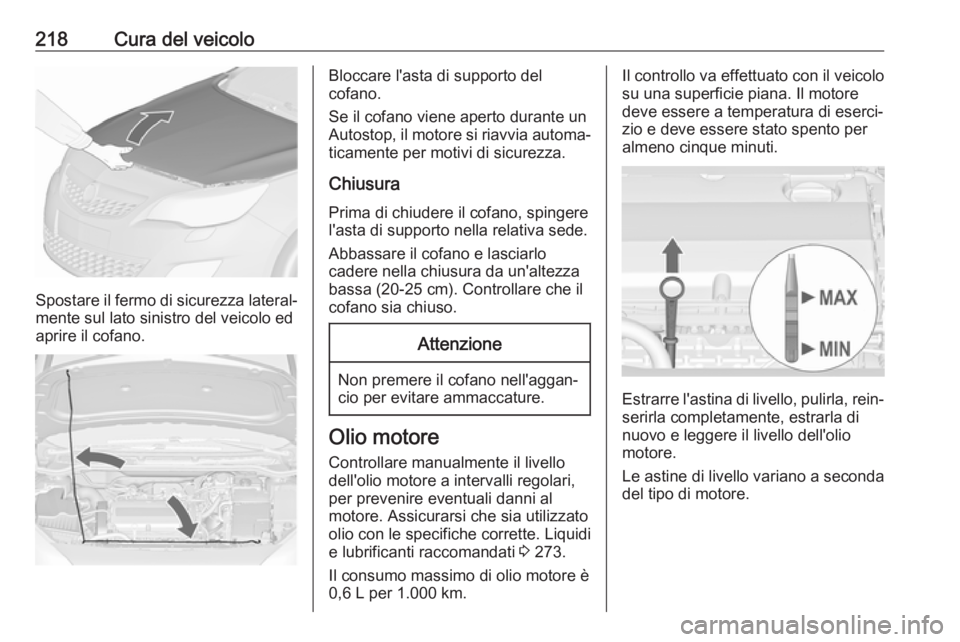

218Cura del veicolo
Spostare il fermo di sicurezza lateral‐mente sul lato sinistro del veicolo ed
aprire il cofano.
Bloccare l'asta di supporto del
cofano.
Se il cofano viene aperto durante un Autostop, il motore si riavvia automa‐
ticamente per motivi di sicurezza.
Chiusura Prima di chiudere il cofano, spingerel'asta di supporto nella relativa sede.
Abbassare il cofano e lasciarlo
cadere nella chiusura da un'altezza
bassa (20-25 cm). Controllare che il
cofano sia chiuso.Attenzione
Non premere il cofano nell'aggan‐
cio per evitare ammaccature.
Olio motore
Controllare manualmente il livello
dell'olio motore a intervalli regolari,
per prevenire eventuali danni al
motore. Assicurarsi che sia utilizzato
olio con le specifiche corrette. Liquidi
e lubrificanti raccomandati 3 273.
Il consumo massimo di olio motore è
0,6 L per 1.000 km.
Il controllo va effettuato con il veicolo
su una superficie piana. Il motore
deve essere a temperatura di eserci‐
zio e deve essere stato spento per
almeno cinque minuti.
Estrarre l'astina di livello, pulirla, rein‐
serirla completamente, estrarla di
nuovo e leggere il livello dell'olio
motore.
Le astine di livello variano a seconda
del tipo di motore.
