OPEL ASTRA J 2018.5 Manuale di uso e manutenzione (in Italian)

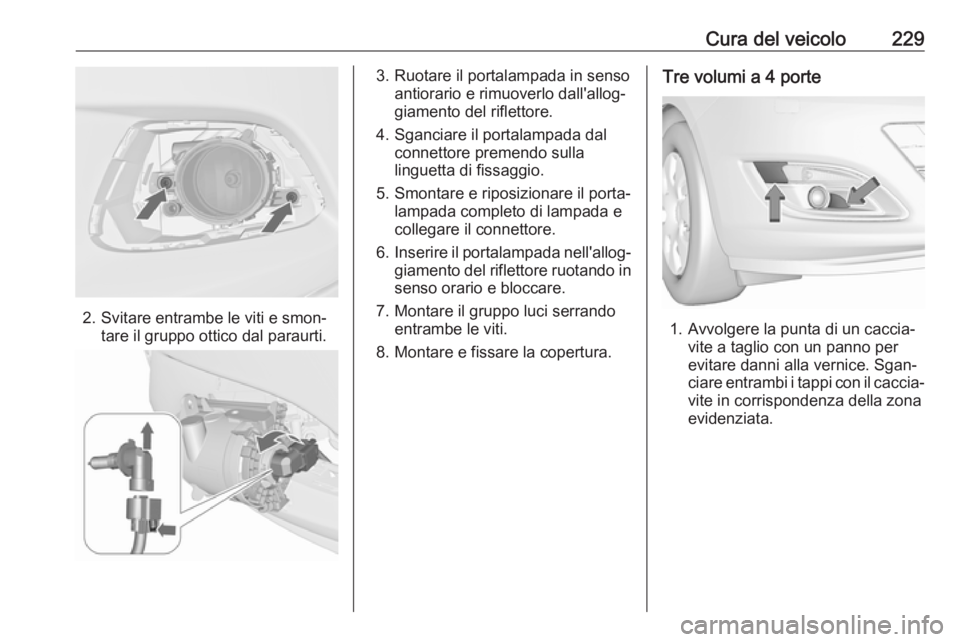

Cura del veicolo229
2. Svitare entrambe le viti e smon‐tare il gruppo ottico dal paraurti.
3. Ruotare il portalampada in senso antiorario e rimuoverlo dall'allog‐
giamento del riflettore.
4. Sganciare il portalampada dal connettore premendo sulla
linguetta di fissaggio.
5. Smontare e riposizionare il porta‐ lampada completo di lampada e
collegare il connettore.
6. Inserire il portalampada nell'allog‐
giamento del riflettore ruotando in
senso orario e bloccare.
7. Montare il gruppo luci serrando entrambe le viti.
8. Montare e fissare la copertura.Tre volumi a 4 porte
1. Avvolgere la punta di un caccia‐ vite a taglio con un panno per
evitare danni alla vernice. Sgan‐
ciare entrambi i tappi con il caccia‐ vite in corrispondenza della zona
evidenziata.

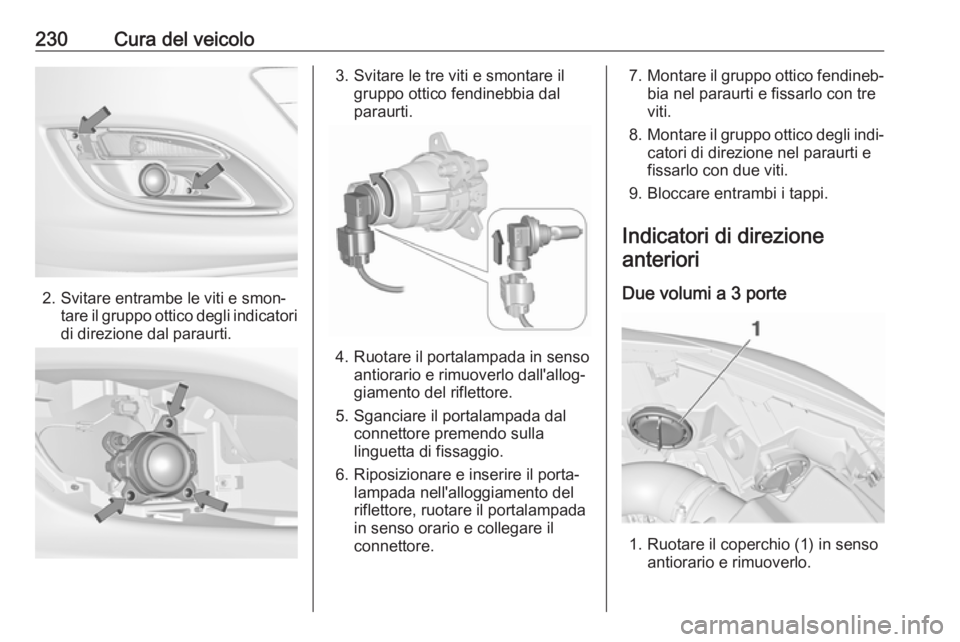

230Cura del veicolo
2. Svitare entrambe le viti e smon‐tare il gruppo ottico degli indicatori
di direzione dal paraurti.
3. Svitare le tre viti e smontare il gruppo ottico fendinebbia dal
paraurti.
4. Ruotare il portalampada in senso antiorario e rimuoverlo dall'allog‐
giamento del riflettore.
5. Sganciare il portalampada dal connettore premendo sulla
linguetta di fissaggio.
6. Riposizionare e inserire il porta‐ lampada nell'alloggiamento del
riflettore, ruotare il portalampada
in senso orario e collegare il
connettore.
7. Montare il gruppo ottico fendineb‐
bia nel paraurti e fissarlo con tre
viti.
8. Montare il gruppo ottico degli indi‐
catori di direzione nel paraurti e fissarlo con due viti.
9. Bloccare entrambi i tappi.
Indicatori di direzione anteriori
Due volumi a 3 porte
1. Ruotare il coperchio (1) in senso antiorario e rimuoverlo.

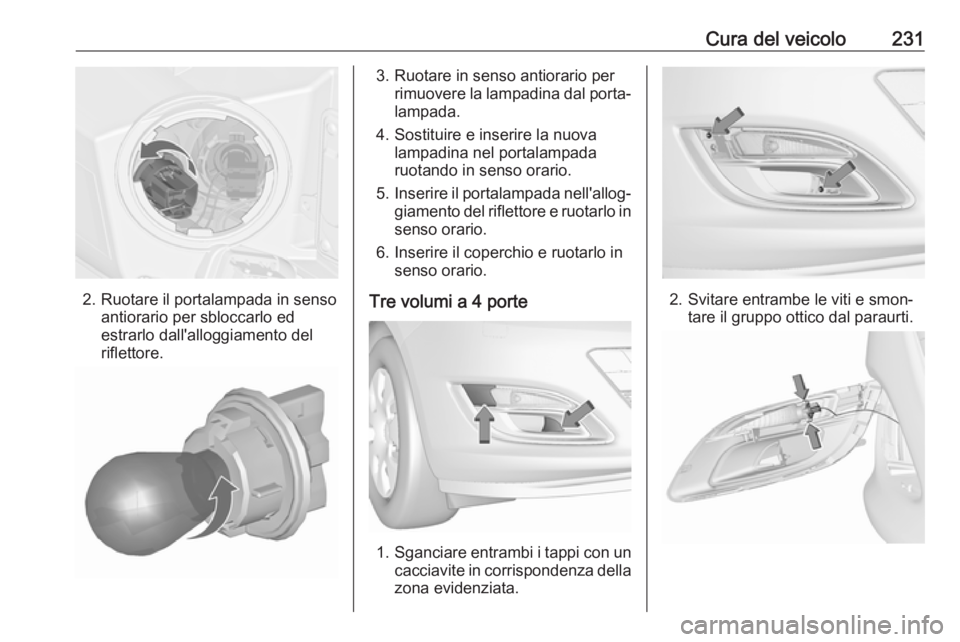

Cura del veicolo231
2. Ruotare il portalampada in sensoantiorario per sbloccarlo ed
estrarlo dall'alloggiamento del
riflettore.
3. Ruotare in senso antiorario per rimuovere la lampadina dal porta‐
lampada.
4. Sostituire e inserire la nuova lampadina nel portalampada
ruotando in senso orario.
5. Inserire il portalampada nell'allog‐
giamento del riflettore e ruotarlo in senso orario.
6. Inserire il coperchio e ruotarlo in senso orario.
Tre volumi a 4 porte
1. Sganciare entrambi i tappi con un
cacciavite in corrispondenza della
zona evidenziata.
2. Svitare entrambe le viti e smon‐ tare il gruppo ottico dal paraurti.

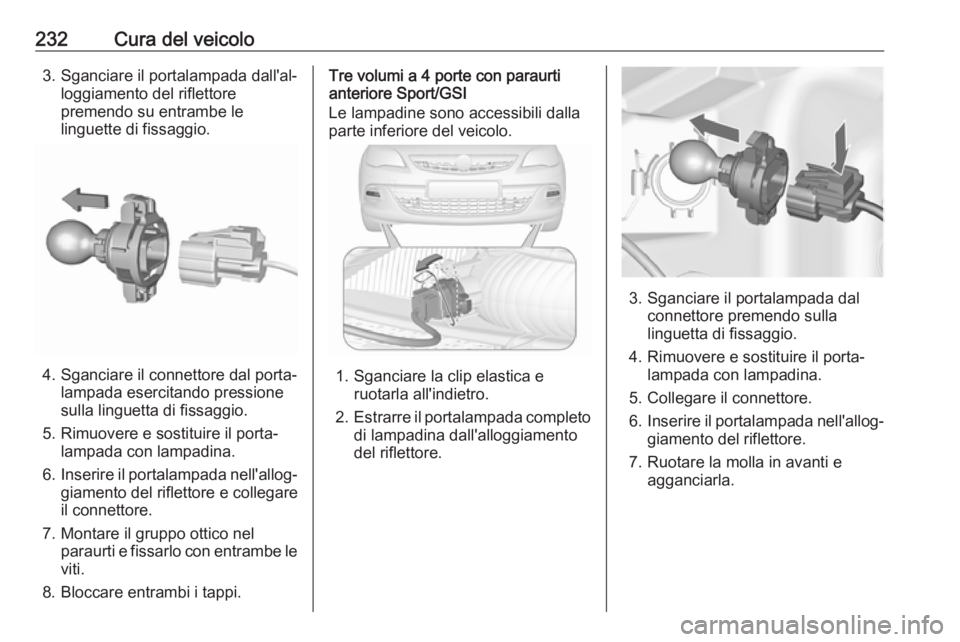

232Cura del veicolo3. Sganciare il portalampada dall'al‐loggiamento del riflettore
premendo su entrambe le
linguette di fissaggio.
4. Sganciare il connettore dal porta‐ lampada esercitando pressione
sulla linguetta di fissaggio.
5. Rimuovere e sostituire il porta‐ lampada con lampadina.
6. Inserire il portalampada nell'allog‐
giamento del riflettore e collegare
il connettore.
7. Montare il gruppo ottico nel paraurti e fissarlo con entrambe le
viti.
8. Bloccare entrambi i tappi.
Tre volumi a 4 porte con paraurti
anteriore Sport/GSI
Le lampadine sono accessibili dalla
parte inferiore del veicolo.
1. Sganciare la clip elastica e ruotarla all'indietro.
2. Estrarre il portalampada completo
di lampadina dall'alloggiamento
del riflettore.
3. Sganciare il portalampada dal connettore premendo sulla
linguetta di fissaggio.
4. Rimuovere e sostituire il porta‐ lampada con lampadina.
5. Collegare il connettore.
6. Inserire il portalampada nell'allog‐
giamento del riflettore.
7. Ruotare la molla in avanti e agganciarla.

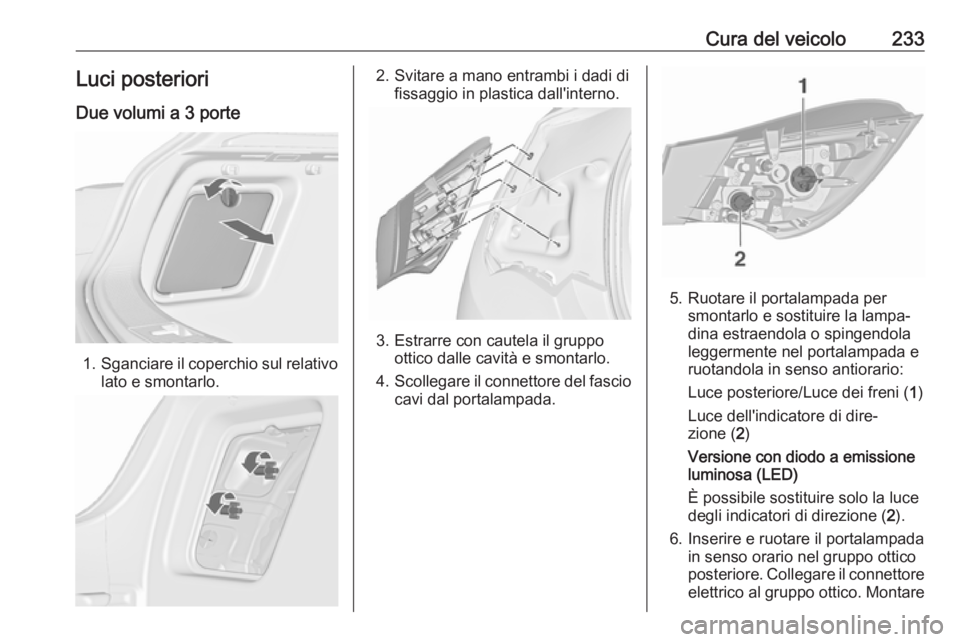

Cura del veicolo233Luci posteriori
Due volumi a 3 porte
1. Sganciare il coperchio sul relativo
lato e smontarlo.
2. Svitare a mano entrambi i dadi di fissaggio in plastica dall'interno.
3. Estrarre con cautela il gruppoottico dalle cavità e smontarlo.
4. Scollegare il connettore del fascio
cavi dal portalampada.
5. Ruotare il portalampada per smontarlo e sostituire la lampa‐
dina estraendola o spingendola
leggermente nel portalampada e
ruotandola in senso antiorario:
Luce posteriore/Luce dei freni ( 1)
Luce dell'indicatore di dire‐
zione ( 2)
Versione con diodo a emissione
luminosa (LED)
È possibile sostituire solo la luce degli indicatori di direzione ( 2).
6. Inserire e ruotare il portalampada in senso orario nel gruppo ottico
posteriore. Collegare il connettore
elettrico al gruppo ottico. Montare

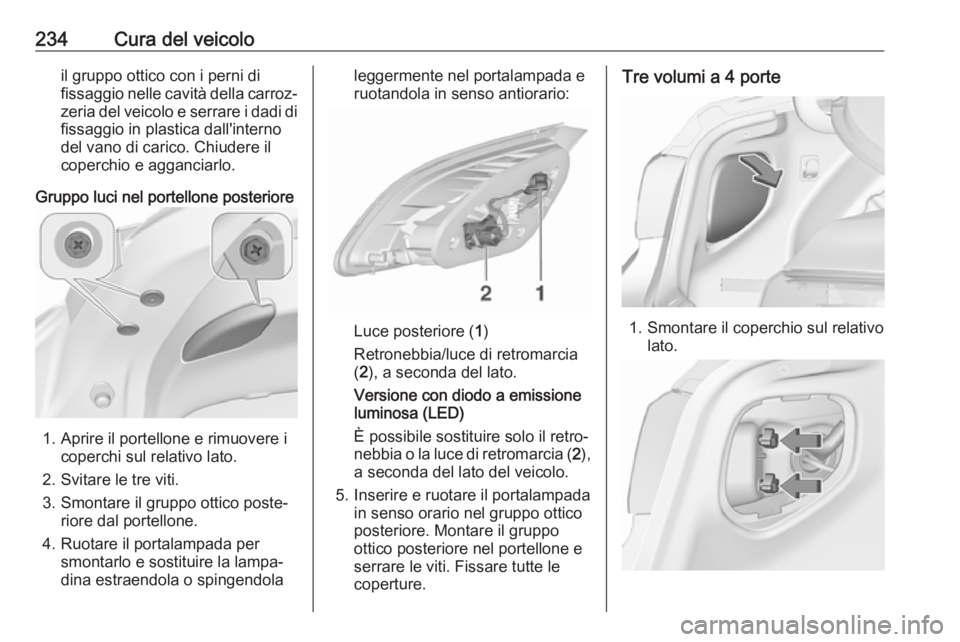

234Cura del veicoloil gruppo ottico con i perni di
fissaggio nelle cavità della carroz‐
zeria del veicolo e serrare i dadi di
fissaggio in plastica dall'interno
del vano di carico. Chiudere il
coperchio e agganciarlo.
Gruppo luci nel portellone posteriore
1. Aprire il portellone e rimuovere i coperchi sul relativo lato.
2. Svitare le tre viti.
3. Smontare il gruppo ottico poste‐ riore dal portellone.
4. Ruotare il portalampada per smontarlo e sostituire la lampa‐
dina estraendola o spingendola
leggermente nel portalampada e
ruotandola in senso antiorario:
Luce posteriore ( 1)
Retronebbia/luce di retromarcia
( 2 ), a seconda del lato.
Versione con diodo a emissione
luminosa (LED)
È possibile sostituire solo il retro‐
nebbia o la luce di retromarcia ( 2),
a seconda del lato del veicolo.
5. Inserire e ruotare il portalampada in senso orario nel gruppo ottico
posteriore. Montare il gruppo
ottico posteriore nel portellone e
serrare le viti. Fissare tutte le
coperture.
Tre volumi a 4 porte
1. Smontare il coperchio sul relativo lato.

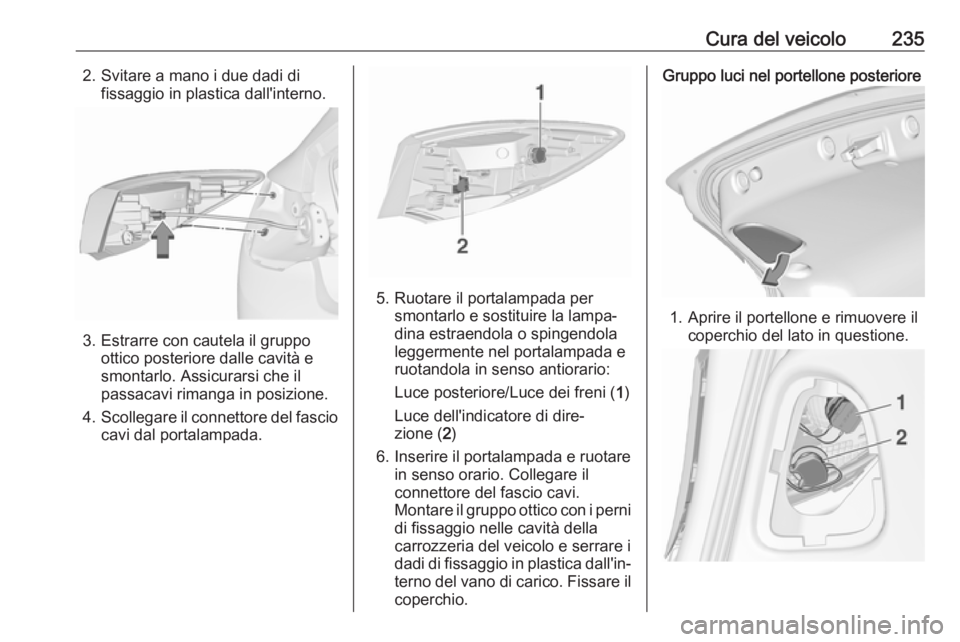

Cura del veicolo2352. Svitare a mano i due dadi difissaggio in plastica dall'interno.
3. Estrarre con cautela il gruppoottico posteriore dalle cavità e
smontarlo. Assicurarsi che il
passacavi rimanga in posizione.
4. Scollegare il connettore del fascio
cavi dal portalampada.
5. Ruotare il portalampada per smontarlo e sostituire la lampa‐
dina estraendola o spingendola
leggermente nel portalampada e
ruotandola in senso antiorario:
Luce posteriore/Luce dei freni ( 1)
Luce dell'indicatore di dire‐
zione ( 2)
6. Inserire il portalampada e ruotare in senso orario. Collegare ilconnettore del fascio cavi.
Montare il gruppo ottico con i perni
di fissaggio nelle cavità della
carrozzeria del veicolo e serrare i
dadi di fissaggio in plastica dall'in‐ terno del vano di carico. Fissare il
coperchio.
Gruppo luci nel portellone posteriore
1. Aprire il portellone e rimuovere il coperchio del lato in questione.

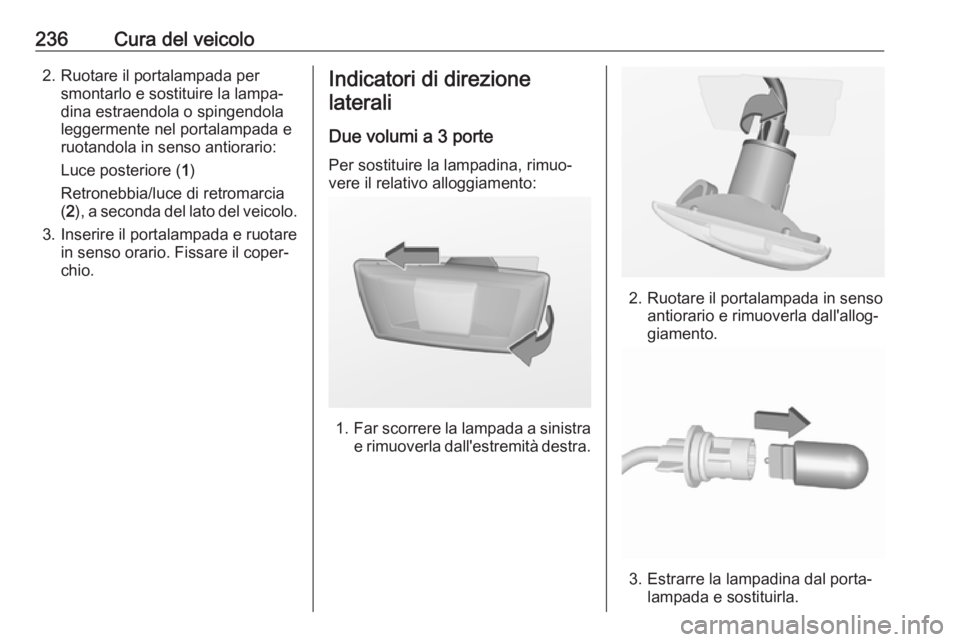

236Cura del veicolo2. Ruotare il portalampada persmontarlo e sostituire la lampa‐
dina estraendola o spingendola
leggermente nel portalampada e
ruotandola in senso antiorario:
Luce posteriore ( 1)
Retronebbia/luce di retromarcia
( 2 ), a seconda del lato del veicolo.
3. Inserire il portalampada e ruotare in senso orario. Fissare il coper‐
chio.Indicatori di direzione
laterali
Due volumi a 3 porte Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Far scorrere la lampada a sinistra
e rimuoverla dall'estremità destra.
2. Ruotare il portalampada in senso antiorario e rimuoverla dall'allog‐giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.

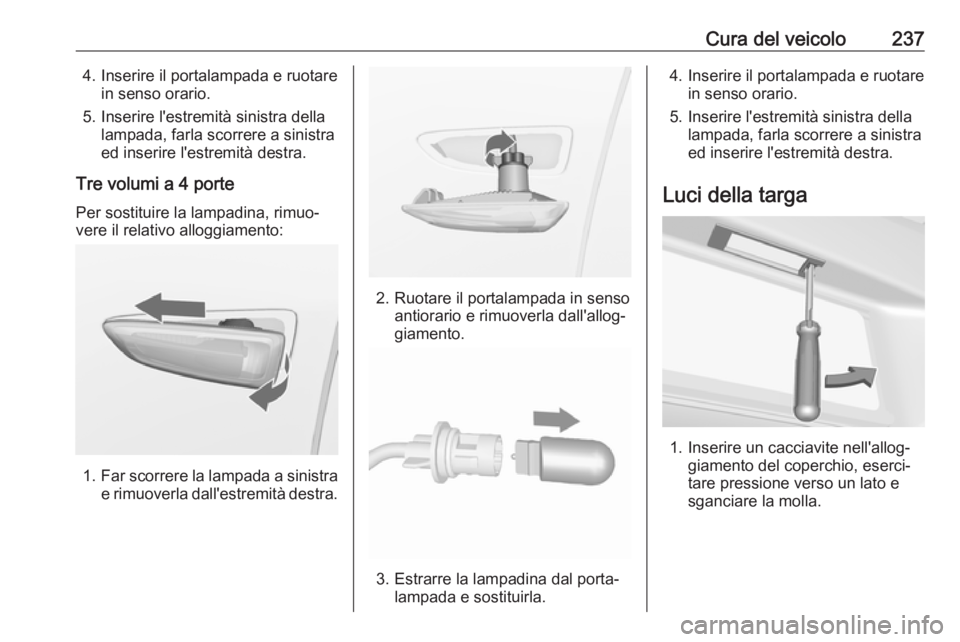

Cura del veicolo2374. Inserire il portalampada e ruotarein senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Tre volumi a 4 porte
Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Far scorrere la lampada a sinistra
e rimuoverla dall'estremità destra.
2. Ruotare il portalampada in senso antiorario e rimuoverla dall'allog‐giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.

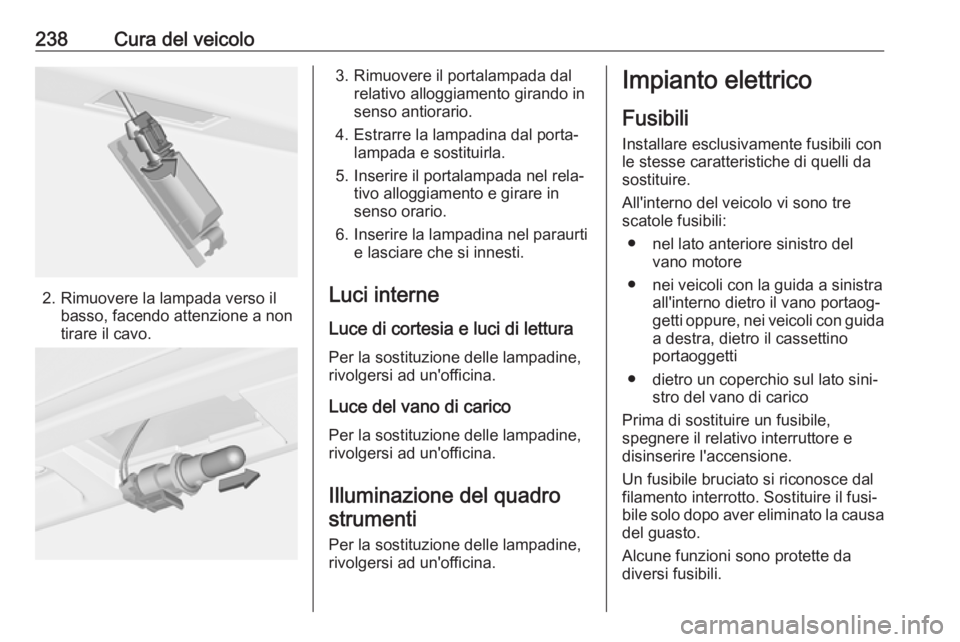

238Cura del veicolo
2. Rimuovere la lampada verso ilbasso, facendo attenzione a non
tirare il cavo.
3. Rimuovere il portalampada dal relativo alloggiamento girando in
senso antiorario.
4. Estrarre la lampadina dal porta‐ lampada e sostituirla.
5. Inserire il portalampada nel rela‐ tivo alloggiamento e girare in
senso orario.
6. Inserire la lampadina nel paraurti e lasciare che si innesti.
Luci interne Luce di cortesia e luci di lettura
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luce del vano di caricoPer la sostituzione delle lampadine,
rivolgersi ad un'officina.
Illuminazione del quadro strumenti
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.Impianto elettrico
Fusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono tre
scatole fusibili:
● nel lato anteriore sinistro del vano motore
● nei veicoli con la guida a sinistra all'interno dietro il vano portaog‐
getti oppure, nei veicoli con guida
a destra, dietro il cassettino
portaoggetti
● dietro un coperchio sul lato sini‐ stro del vano di carico
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto. Sostituire il fusi‐ bile solo dopo aver eliminato la causa
del guasto.
Alcune funzioni sono protette da
diversi fusibili.
