Conduite et utilisation209Pour ouvrir, tourner lentement le
capuchon dans le sens inverse des
aiguilles d'une montre.
Le bouchon de remplissage peut être
déposé dans le support sur la trappe
à carburant.
Pour effectuer le remplissage, insérer complètement la buse de pompe et
mettre en route.
Après une coupure automatique, l'ap‐
point peut être fait en opérant la buse de pompe deux fois de plus au maxi‐
mum.
Avertissement
Nettoyer aussitôt le carburant qui
a débordé.
Pour fermer, tourner le bouchon de
remplissage dans le sens horaire jusqu'au déclic.
Fermer la trappe et l'enclencher.
Faire le plein de gaz de pétrole
liquéfié
Lors du remplissage du réservoir, respecter les prescriptions d'utilisa‐
tion et de sécurité de la station-
service.
Adaptateur de remplissage
Comme les systèmes de remplissage ne sont pas standardisés, différents
adaptateurs sont nécessaires et
peuvent être obtenus auprès des
Distributeurs / Partenaires Opel et
auprès des Réparateurs Agréés
Opel.
Adaptateur ACME : Belgique, Allema‐
gne, Irlande, Luxembourg, Suisse

210Conduite et utilisationAdaptateur DISH : Bosnie-Herzégo‐
vine, Bulgarie, Danemark, Estonie,
France, Grèce, Italie, Croatie, Letto‐
nie, Lituanie, Macédoine, Autriche,
Pologne, Portugal, Roumanie,
Suède, Suisse, Serbie, Slovaquie,
Slovénie, République tchèque,
Turquie, Ukraine, Hongrie
Adaptateur à baïonnette : Pays-Bas,
Norvège, Espagne, Royaume-Uni
Adaptateur EURO : Espagne
La valve de remplissage de gaz de
pétrole liquéfié se trouve derrière la trappe à carburant.
Dévisser le bouchon du goulot de
remplissage.
Visser à la main l'adaptateur requis
sur le goulot de remplissage.
Adaptateur ACME : Visser l'écrou du
pistolet de remplissage sur l'adapta‐
teur. Engager le levier de verrouillage du pistolet.
Adaptateur DISH : Placer le pistolet
de remplissage sur l'adaptateur.
Engager le levier de verrouillage du
pistolet.
Adaptateur à baïonnette : Placer le
gicleur du pistolet sur l'adaptateur et
tourner d'un quart de tour. Engager le
levier de verrouillage du pistolet.

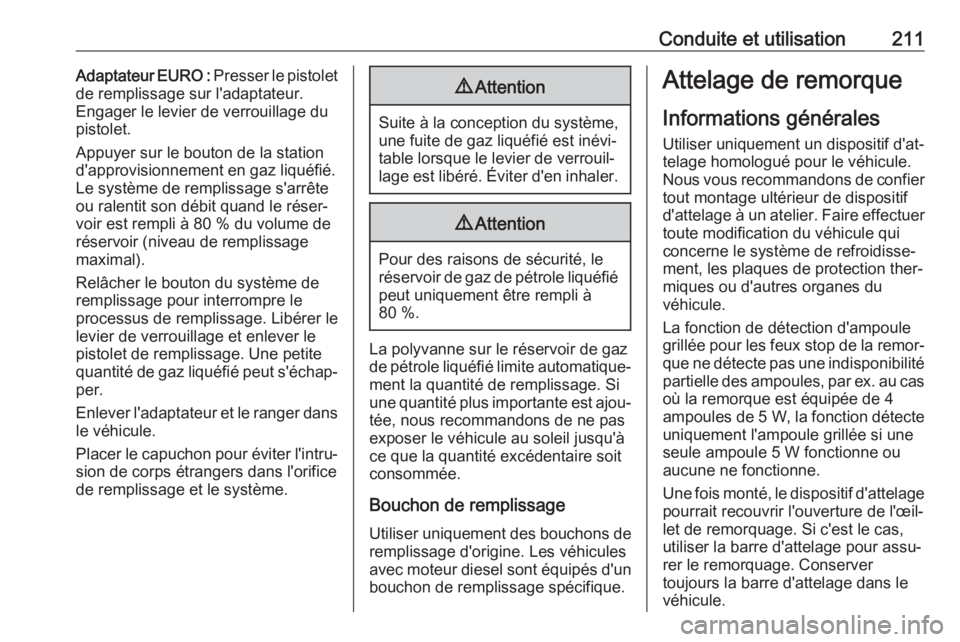

Conduite et utilisation211Adaptateur EURO : Presser le pistolet
de remplissage sur l'adaptateur.
Engager le levier de verrouillage du
pistolet.
Appuyer sur le bouton de la station
d'approvisionnement en gaz liquéfié.
Le système de remplissage s'arrête
ou ralentit son débit quand le réser‐ voir est rempli à 80 % du volume deréservoir (niveau de remplissage
maximal).
Relâcher le bouton du système de
remplissage pour interrompre le
processus de remplissage. Libérer le
levier de verrouillage et enlever le
pistolet de remplissage. Une petite
quantité de gaz liquéfié peut s'échap‐ per.
Enlever l'adaptateur et le ranger dans
le véhicule.
Placer le capuchon pour éviter l'intru‐
sion de corps étrangers dans l'orifice
de remplissage et le système.9 Attention
Suite à la conception du système,
une fuite de gaz liquéfié est inévi‐
table lorsque le levier de verrouil‐
lage est libéré. Éviter d'en inhaler.
9 Attention
Pour des raisons de sécurité, le
réservoir de gaz de pétrole liquéfié peut uniquement être rempli à
80 %.
La polyvanne sur le réservoir de gaz
de pétrole liquéfié limite automatique‐ ment la quantité de remplissage. Si
une quantité plus importante est ajou‐ tée, nous recommandons de ne pas
exposer le véhicule au soleil jusqu'à
ce que la quantité excédentaire soit
consommée.
Bouchon de remplissage Utiliser uniquement des bouchons de
remplissage d'origine. Les véhicules
avec moteur diesel sont équipés d'un
bouchon de remplissage spécifique.
Attelage de remorque
Informations générales
Utiliser uniquement un dispositif d'at‐
telage homologué pour le véhicule. Nous vous recommandons de confier
tout montage ultérieur de dispositif
d'attelage à un atelier. Faire effectuer toute modification du véhicule qui
concerne le système de refroidisse‐
ment, les plaques de protection ther‐
miques ou d'autres organes du
véhicule.
La fonction de détection d'ampoule
grillée pour les feux stop de la remor‐ que ne détecte pas une indisponibilitépartielle des ampoules, par ex. au cas
où la remorque est équipée de 4
ampoules de 5 W, la fonction détecte
uniquement l'ampoule grillée si une
seule ampoule 5 W fonctionne ou
aucune ne fonctionne.
Une fois monté, le dispositif d'attelage
pourrait recouvrir l'ouverture de l'œil‐
let de remorquage. Si c'est le cas, utiliser la barre d'attelage pour assu‐
rer le remorquage. Conserver
toujours la barre d'attelage dans le
véhicule.

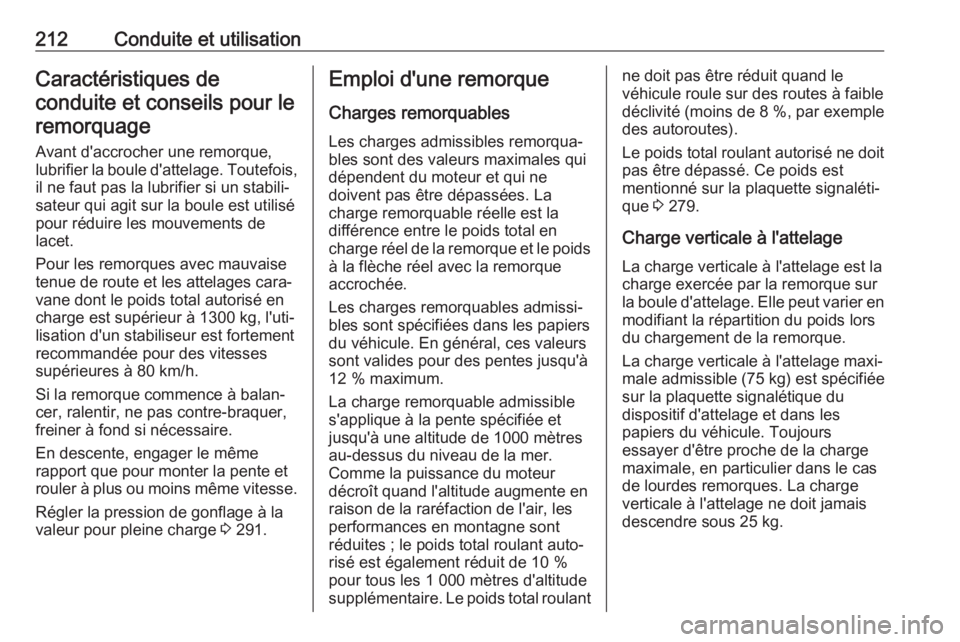

212Conduite et utilisationCaractéristiques deconduite et conseils pour le remorquage
Avant d'accrocher une remorque,
lubrifier la boule d'attelage. Toutefois,
il ne faut pas la lubrifier si un stabili‐
sateur qui agit sur la boule est utilisé
pour réduire les mouvements de
lacet.
Pour les remorques avec mauvaise
tenue de route et les attelages cara‐
vane dont le poids total autorisé en
charge est supérieur à 1300 kg, l'uti‐
lisation d'un stabiliseur est fortement
recommandée pour des vitesses
supérieures à 80 km/h.
Si la remorque commence à balan‐
cer, ralentir, ne pas contre-braquer, freiner à fond si nécessaire.
En descente, engager le même
rapport que pour monter la pente et
rouler à plus ou moins même vitesse.
Régler la pression de gonflage à la
valeur pour pleine charge 3 291.Emploi d'une remorque
Charges remorquables
Les charges admissibles remorqua‐ bles sont des valeurs maximales qui
dépendent du moteur et qui ne
doivent pas être dépassées. La
charge remorquable réelle est la
différence entre le poids total en charge réel de la remorque et le poids
à la flèche réel avec la remorque
accrochée.
Les charges remorquables admissi‐ bles sont spécifiées dans les papiers
du véhicule. En général, ces valeurs
sont valides pour des pentes jusqu'à
12 % maximum.
La charge remorquable admissible
s'applique à la pente spécifiée et
jusqu'à une altitude de 1000 mètres au-dessus du niveau de la mer.
Comme la puissance du moteur
décroît quand l'altitude augmente en
raison de la raréfaction de l'air, les
performances en montagne sont
réduites ; le poids total roulant auto‐
risé est également réduit de 10 %
pour tous les 1 000 mètres d'altitude
supplémentaire. Le poids total roulantne doit pas être réduit quand le
véhicule roule sur des routes à faible
déclivité (moins de 8 %, par exemple
des autoroutes).
Le poids total roulant autorisé ne doit pas être dépassé. Ce poids est
mentionné sur la plaquette signaléti‐
que 3 279.
Charge verticale à l'attelage La charge verticale à l'attelage est la
charge exercée par la remorque sur
la boule d'attelage. Elle peut varier en
modifiant la répartition du poids lors
du chargement de la remorque.
La charge verticale à l'attelage maxi‐
male admissible (75 kg) est spécifiée
sur la plaquette signalétique du
dispositif d'attelage et dans les
papiers du véhicule. Toujours
essayer d'être proche de la charge
maximale, en particulier dans le cas
de lourdes remorques. La charge
verticale à l'attelage ne doit jamais
descendre sous 25 kg.

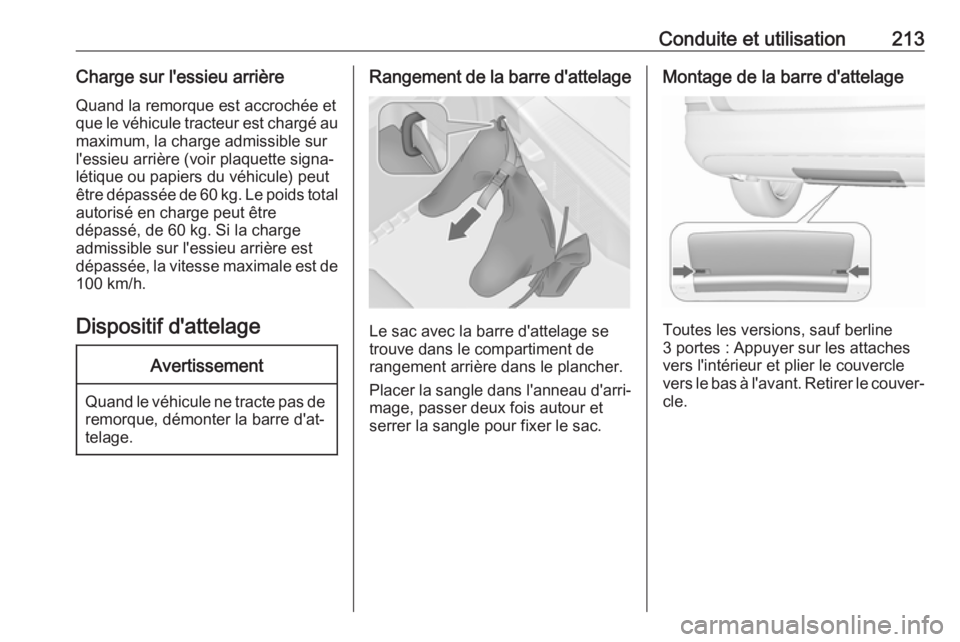

Conduite et utilisation213Charge sur l'essieu arrièreQuand la remorque est accrochée etque le véhicule tracteur est chargé au maximum, la charge admissible sur
l'essieu arrière (voir plaquette signa‐
létique ou papiers du véhicule) peut
être dépassée de 60 kg. Le poids total
autorisé en charge peut être
dépassé, de 60 kg. Si la charge
admissible sur l'essieu arrière est
dépassée, la vitesse maximale est de 100 km/h.
Dispositif d'attelageAvertissement
Quand le véhicule ne tracte pas de remorque, démonter la barre d'at‐
telage.
Rangement de la barre d'attelage
Le sac avec la barre d'attelage se
trouve dans le compartiment de
rangement arrière dans le plancher.
Placer la sangle dans l'anneau d'arri‐ mage, passer deux fois autour et
serrer la sangle pour fixer le sac.
Montage de la barre d'attelage
Toutes les versions, sauf berline
3 portes : Appuyer sur les attaches
vers l'intérieur et plier le couvercle
vers le bas à l'avant. Retirer le couver‐
cle.

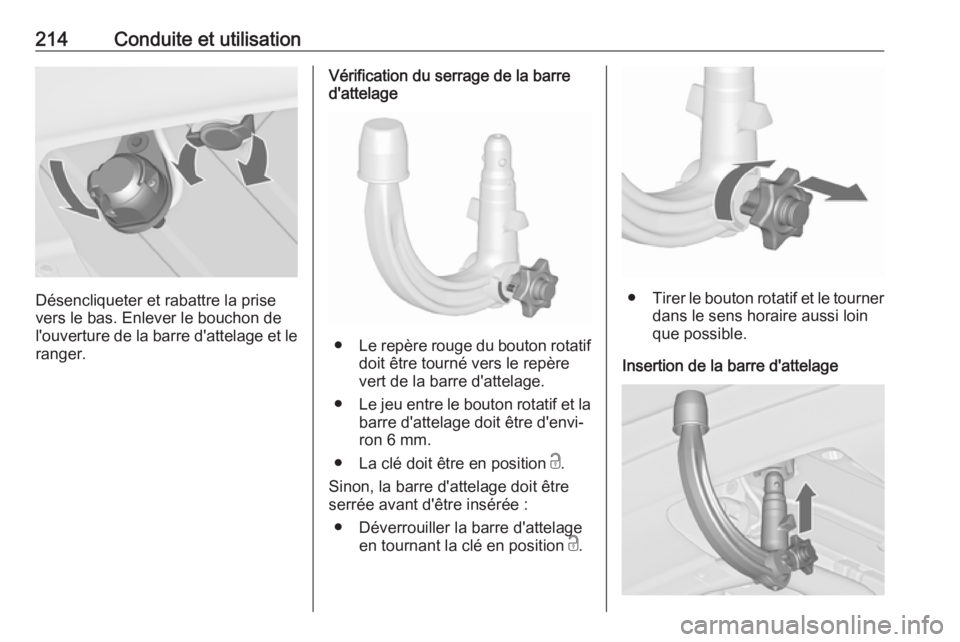

214Conduite et utilisation
Désencliqueter et rabattre la prise
vers le bas. Enlever le bouchon de
l'ouverture de la barre d'attelage et le ranger.
Vérification du serrage de la barre
d'attelage
● Le repère rouge du bouton rotatif
doit être tourné vers le repère vert de la barre d'attelage.
● Le jeu entre le bouton rotatif et la
barre d'attelage doit être d'envi‐
ron 6 mm.
● La clé doit être en position c.
Sinon, la barre d'attelage doit être
serrée avant d'être insérée :
● Déverrouiller la barre d'attelage en tournant la clé en position c.
● Tirer le bouton rotatif et le tourner
dans le sens horaire aussi loin
que possible.
Insertion de la barre d'attelage

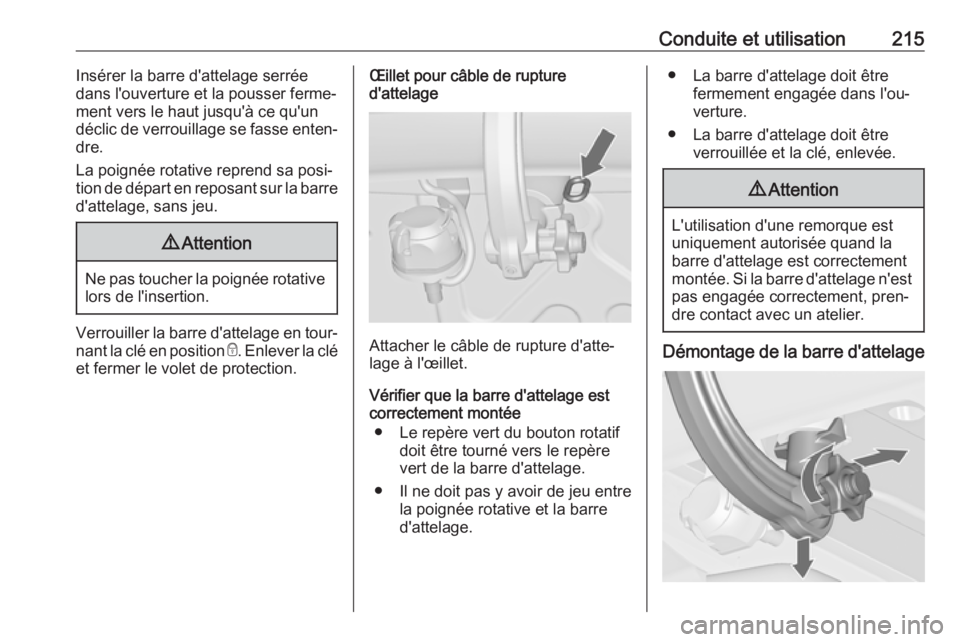

Conduite et utilisation215Insérer la barre d'attelage serrée
dans l'ouverture et la pousser ferme‐
ment vers le haut jusqu'à ce qu'un
déclic de verrouillage se fasse enten‐
dre.
La poignée rotative reprend sa posi‐
tion de départ en reposant sur la barre d'attelage, sans jeu.9 Attention
Ne pas toucher la poignée rotative
lors de l'insertion.
Verrouiller la barre d'attelage en tour‐
nant la clé en position e. Enlever la clé
et fermer le volet de protection.
Œillet pour câble de rupture
d'attelage
Attacher le câble de rupture d'atte‐
lage à l'œillet.
Vérifier que la barre d'attelage est
correctement montée
● Le repère vert du bouton rotatif doit être tourné vers le repère
vert de la barre d'attelage.
● Il ne doit pas y avoir de jeu entre la poignée rotative et la barre
d'attelage.
● La barre d'attelage doit être
fermement engagée dans l'ou‐
verture.
● La barre d'attelage doit être verrouillée et la clé, enlevée.9Attention
L'utilisation d'une remorque est
uniquement autorisée quand la
barre d'attelage est correctement
montée. Si la barre d'attelage n'est
pas engagée correctement, pren‐
dre contact avec un atelier.
Démontage de la barre d'attelage

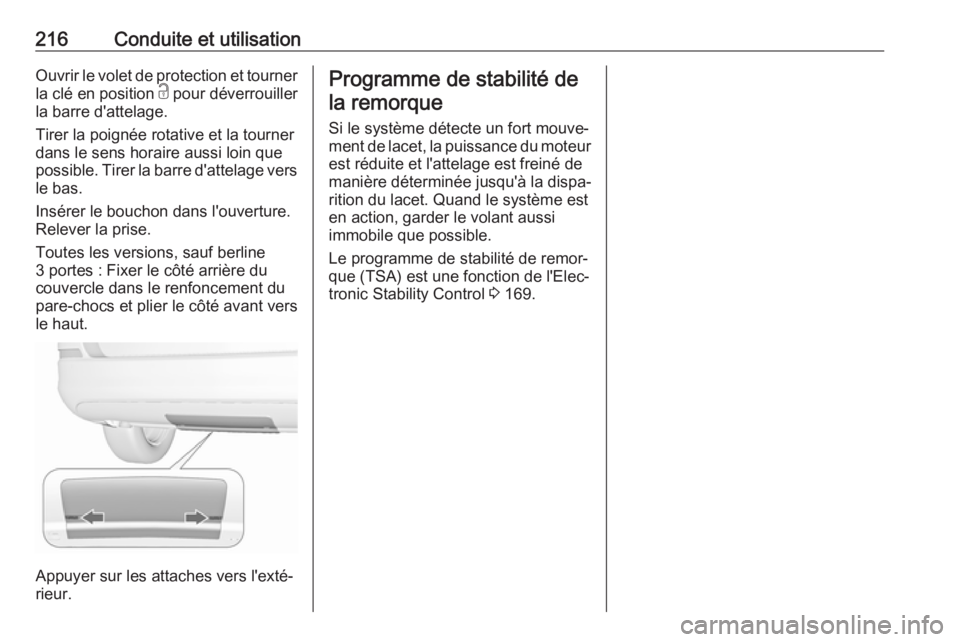

216Conduite et utilisationOuvrir le volet de protection et tourner
la clé en position c pour déverrouiller
la barre d'attelage.
Tirer la poignée rotative et la tourner
dans le sens horaire aussi loin que
possible. Tirer la barre d'attelage vers le bas.
Insérer le bouchon dans l'ouverture.
Relever la prise.
Toutes les versions, sauf berline
3 portes : Fixer le côté arrière du
couvercle dans le renfoncement du
pare-chocs et plier le côté avant vers
le haut.
Appuyer sur les attaches vers l'exté‐
rieur.
Programme de stabilité de
la remorque
Si le système détecte un fort mouve‐ment de lacet, la puissance du moteur est réduite et l'attelage est freiné de
manière déterminée jusqu'à la dispa‐
rition du lacet. Quand le système est
en action, garder le volant aussi
immobile que possible.
Le programme de stabilité de remor‐
que (TSA) est une fonction de l'Elec‐
tronic Stability Control 3 169.

Soins du véhicule217Soins du véhiculeInformations générales..............218
Accessoires et modifications du véhicule .................................. 218
Stockage du véhicule ..............218
Reprise des véhicules hors d'usage ................................... 219
Contrôles du véhicule ................219
Exécution du travail .................219
Capot ....................................... 220
Huile moteur ............................ 220
Liquide de refroidissement du moteur .................................... 221
Liquide de direction assistée ...222
Liquide de lave-glace ..............223
Freins ...................................... 223
Liquide de frein ........................223
Batterie du véhicule .................224
Purge du système d'alimentation en gazole
(diesel) .................................... 225
Remplacement des balais d'essuie-glace ........................ 225
Remplacement des ampoules ...226
Phares halogènes ...................226Éclairage directionnel
adaptatif .................................. 230
Feux antibrouillard ...................231
Clignotants avant .....................233
Feux arrière ............................. 235
Feux de direction latéraux .......238
Éclairage de plaque d'immatriculation ....................239
Éclairage intérieur ...................240
Éclairage du tableau de bord ..240
Circuit électrique ........................241
Fusibles ................................... 241
Boîte à fusibles du compartiment moteur .............242
Boîte à fusibles du tableau de bord ........................................ 244
Boîte à fusibles du coffre .........245
Outillage du véhicule .................247
Outillage .................................. 247
Jantes et pneus ......................... 248
Pneus d'hiver ........................... 248
Désignations des pneus ..........248
Pression des pneus .................249
Système de surveillance de la pression des pneus ................251
Profondeur de sculptures ........254
Changement de taille de pneus et de jantes ............................. 255
Enjoliveurs ............................... 255Chaînes à neige......................255
Kit de réparation des pneus ....256
Changement d'une roue ..........259
Roue de secours .....................263
Démarrage par câbles auxiliai‐
res .............................................. 267
Remorquage .............................. 269
Remorquage du véhicule ........269
Remorquage d'un autre véhicule .................................. 270
Soins extérieurs et intérieurs .....271
Entretien extérieur ...................271
Entretien intérieur ....................273

218Soins du véhiculeInformations généralesAccessoires etmodifications du véhicule
Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine
correspondant spécifiquement à
votre type de véhicule. Nous ne
pouvons porter aucun jugement sur la
fiabilité d'autres pièces, même si un
agrément officiel ou autre devait exister, et nous ne pouvons pas nonplus en répondre.
Toute modification, conversion ou
autres changements apportés aux
spécifications standard du véhicule (y
compris, mais sans s'y limiter, des
modifications de logiciel, des modifi‐
cations des unités de commande
électroniques) peuvent invalider la garantie proposée par Opel. En outre, de telles modifications peuvent avoir
un impact sur les systèmes d'aide à la
conduite, la consommation de carbu‐
rant, les émissions de CO 2 et les
autres émissions du véhicule, ce qui
peut rendre le véhicule non conformeà l'homologation et remettre en ques‐ tion la validité de l'enregistrement du
véhicule.Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur une dépanneuse.
Stockage du véhicule
Stockage pendant une période
prolongée
Si le véhicule doit être stocké pendant plusieurs mois :
● Laver et lustrer le véhicule.
● Faire vérifier la protection à la cire dans le compartiment moteur
et sur le soubassement.
● Nettoyer et protéger les joints d'étanchéité en caoutchouc.
● Remplir complètement le réser‐ voir à carburant.
● Remplacer l'huile moteur.
● Vider le réservoir de liquide de lave-glace.
● Vérifier la protection antigel et anticorrosion du liquide de refroi‐
dissement.
● Régler la pression de gonflage des pneus à la valeur pour la
pleine charge.
● Garer le véhicule dans un local sec et bien ventilé. Engager la
1ère ou la marche arrière ou
placer le levier sélecteur sur P.
Empêcher tout déplacement du
véhicule grâce à des cales.
● Ne pas serrer le frein de station‐ nement.
● Ouvrir le capot, fermer toutes les
portes et verrouiller le véhicule.
● Débrancher la cosse de la borne négative de la batterie du
véhicule. Ne pas oublier que
certains systèmes ne fonction‐
nent plus (par exemple le
système antivol).
