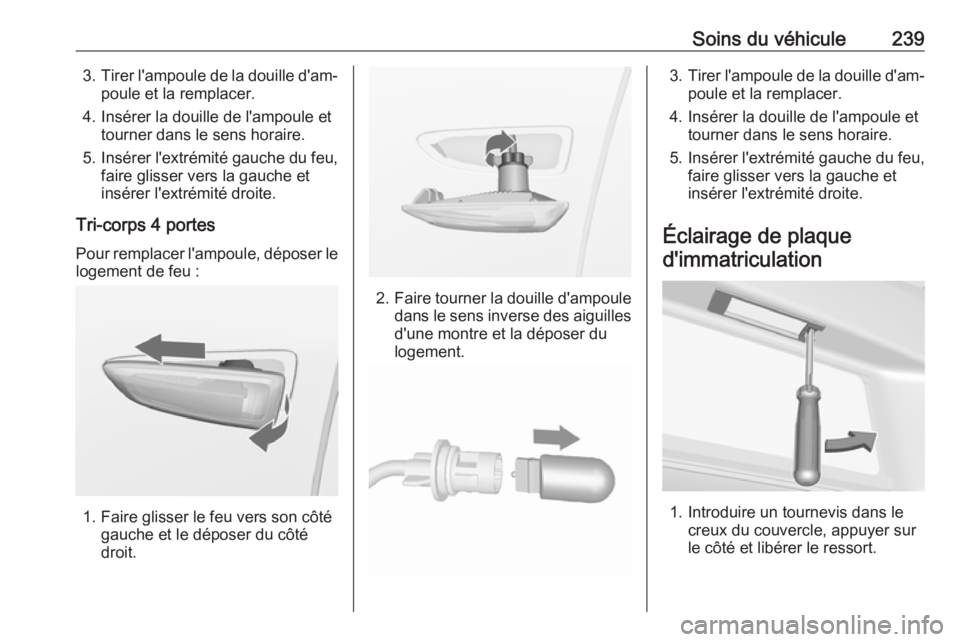

Soins du véhicule2393.Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et
insérer l'extrémité droite.
Tri-corps 4 portes
Pour remplacer l'ampoule, déposer le logement de feu :
1. Faire glisser le feu vers son côté gauche et le déposer du côté
droit.
2. Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles d'une montre et la déposer du
logement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et
insérer l'extrémité droite.
Éclairage de plaque d'immatriculation
1. Introduire un tournevis dans le creux du couvercle, appuyer sur
le côté et libérer le ressort.

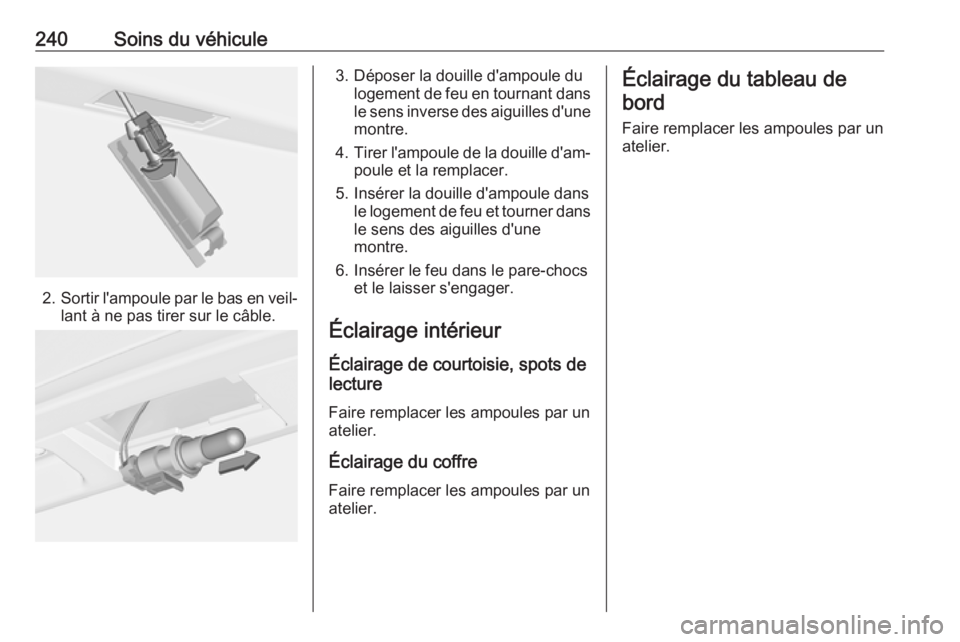

240Soins du véhicule
2.Sortir l'ampoule par le bas en veil‐
lant à ne pas tirer sur le câble.
3. Déposer la douille d'ampoule du logement de feu en tournant dans
le sens inverse des aiguilles d'une montre.
4. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
5. Insérer la douille d'ampoule dans le logement de feu et tourner dans
le sens des aiguilles d'une
montre.
6. Insérer le feu dans le pare-chocs et le laisser s'engager.
Éclairage intérieur Éclairage de courtoisie, spots de
lecture
Faire remplacer les ampoules par un
atelier.
Éclairage du coffre Faire remplacer les ampoules par un
atelier.Éclairage du tableau de
bord
Faire remplacer les ampoules par un
atelier.

Soins du véhicule241Circuit électriqueFusibles
Les inscriptions sur le fusible neuf doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de trois boîtes à fusibles :
● à l'avant gauche du comparti‐ ment moteur
● dans les véhicules avec la direc‐ tion à gauche, à l'intérieur
derrière le compartiment de
rangement ou, dans les véhicu‐
les avec la direction à droite,
derrière la boîte à gants
● derrière un cache sur le côté gauche du coffre
Avant de remplacer un fusible, mettre
le commutateur correspondant en
position Off et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé. Ne pas remplacer
le fusible tant que la cause de la
défaillance n'a pas été supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.Pince à fusibles
Une pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.

242Soins du véhiculePlacer la pince à fusibles par le haut
ou le côté sur les différents types de
fusibles et retirer le fusible.
Boîte à fusibles ducompartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Libérer le couvercle et le rabattre vers le haut jusqu'à son arrêt. Enlever le
couvercle verticalement vers le haut.
N°Circuit électrique1Module de commande du moteur2Sonde lambda3Injection de carburant/Système
d'allumage4Injection de carburant/Système
d'allumage5–6Rétroviseur chauffé/système
antivol7Commande du ventilateur/
Module de commande du
moteur/Module de commande
de boîte de vitesses8Sonde lambda/Refroidissement
du moteur9Capteur de lunette arrière10Capteur de batterie du véhicule11Déverrouillage du coffre12Éclairage directionnel adaptatif/
Commande automatique des
feux

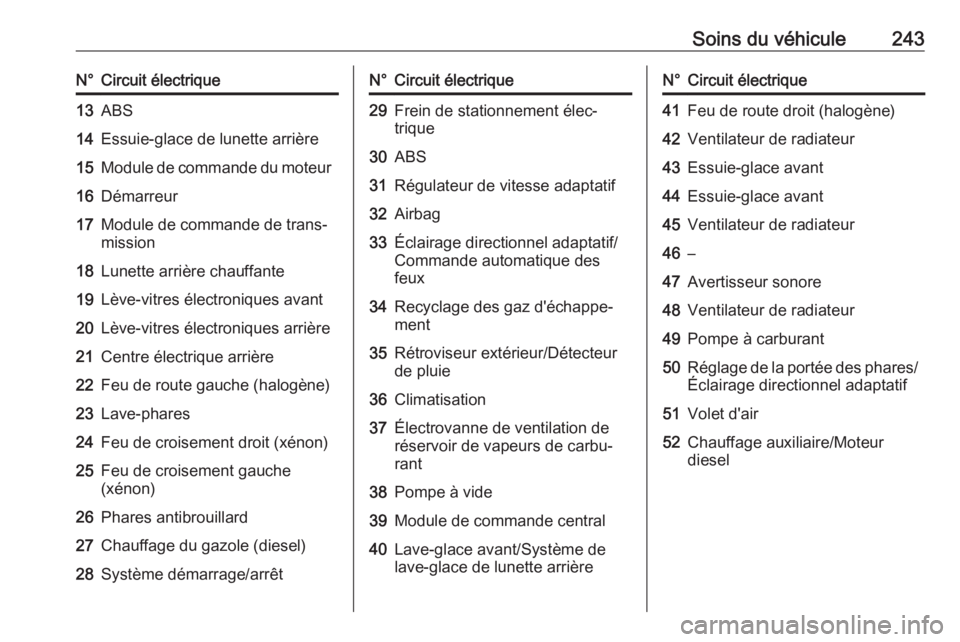

Soins du véhicule243N°Circuit électrique13ABS14Essuie-glace de lunette arrière15Module de commande du moteur16Démarreur17Module de commande de trans‐
mission18Lunette arrière chauffante19Lève-vitres électroniques avant20Lève-vitres électroniques arrière21Centre électrique arrière22Feu de route gauche (halogène)23Lave-phares24Feu de croisement droit (xénon)25Feu de croisement gauche
(xénon)26Phares antibrouillard27Chauffage du gazole (diesel)28Système démarrage/arrêtN°Circuit électrique29Frein de stationnement élec‐
trique30ABS31Régulateur de vitesse adaptatif32Airbag33Éclairage directionnel adaptatif/
Commande automatique des
feux34Recyclage des gaz d'échappe‐
ment35Rétroviseur extérieur/Détecteur
de pluie36Climatisation37Électrovanne de ventilation de
réservoir de vapeurs de carbu‐
rant38Pompe à vide39Module de commande central40Lave-glace avant/Système de
lave-glace de lunette arrièreN°Circuit électrique41Feu de route droit (halogène)42Ventilateur de radiateur43Essuie-glace avant44Essuie-glace avant45Ventilateur de radiateur46–47Avertisseur sonore48Ventilateur de radiateur49Pompe à carburant50Réglage de la portée des phares/
Éclairage directionnel adaptatif51Volet d'air52Chauffage auxiliaire/Moteur
diesel

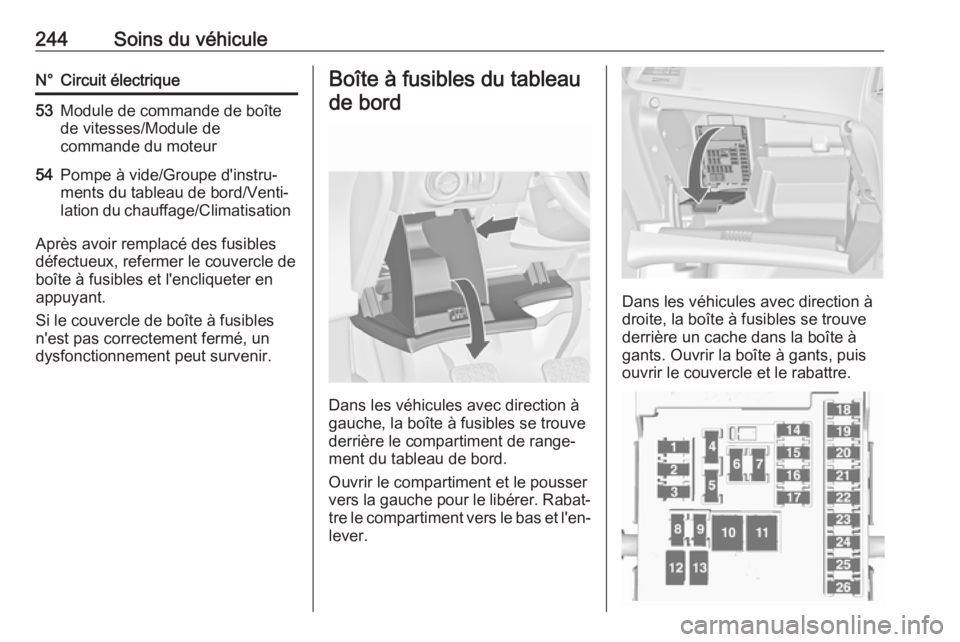

244Soins du véhiculeN°Circuit électrique53Module de commande de boîte
de vitesses/Module de
commande du moteur54Pompe à vide/Groupe d'instru‐
ments du tableau de bord/Venti‐
lation du chauffage/Climatisation
Après avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en
appuyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un
dysfonctionnement peut survenir.
Boîte à fusibles du tableau
de bord
Dans les véhicules avec direction à
gauche, la boîte à fusibles se trouve
derrière le compartiment de range‐
ment du tableau de bord.
Ouvrir le compartiment et le pousser vers la gauche pour le libérer. Rabat‐
tre le compartiment vers le bas et l'en‐
lever.
Dans les véhicules avec direction à
droite, la boîte à fusibles se trouve derrière un cache dans la boîte à
gants. Ouvrir la boîte à gants, puis
ouvrir le couvercle et le rabattre.

Soins du véhicule245N°Circuit électrique1Affichages2Éclairage extérieur/Module
confort-commodité3Éclairage extérieur/Module
confort-commodité4Infotainment System5Infotainment System/Instru‐
ments6Prise de courant/Allume-cigares7Prise de courant8Feu de croisement gauche/
Module confort-commodité9Feu de croisement droit/Module
confort-commodité/Module
d'airbag10Serrures de porte/Module
confort-commodité11Soufflerie12–13–N°Circuit électrique14Connecteur de diagnostic15Airbag16Prise de courant17Système de climatisation18Logistique19Module de commande de carros‐ serie20Module de commande de carros‐ serie21Groupe d'instruments du tableau
de bord/Système antivol22Capteur d'allumage23Module de commande de carros‐ serie24Module de commande de carros‐serie25–26–Boîte à fusibles du coffre
Modèle 3 portes
La boîte à fusibles se trouve sur le
côté gauche du coffre, derrière un
cache.
Enlever le cache.

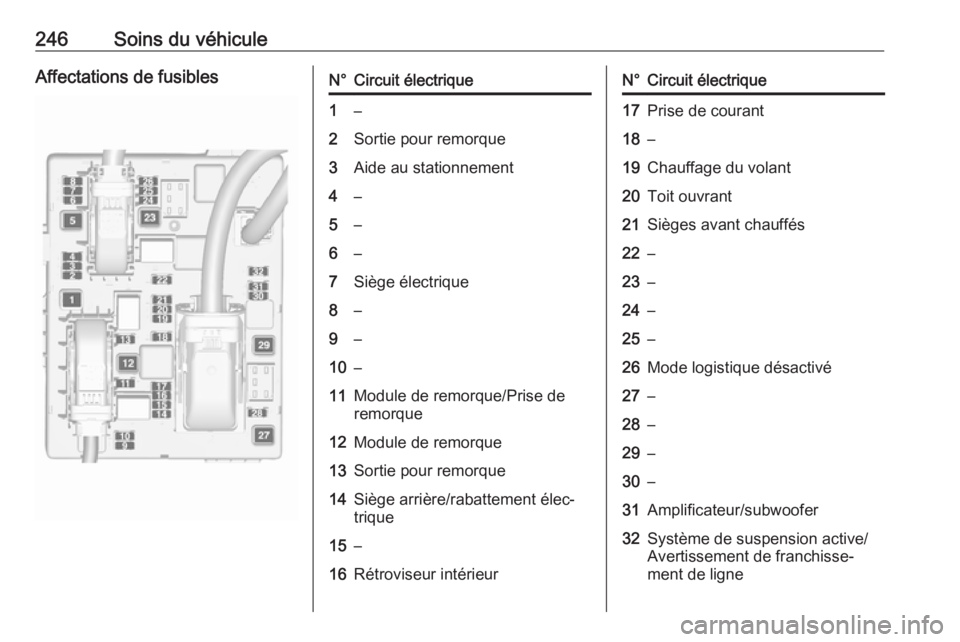

246Soins du véhiculeAffectations de fusiblesN°Circuit électrique1–2Sortie pour remorque3Aide au stationnement4–5–6–7Siège électrique8–9–10–11Module de remorque/Prise de
remorque12Module de remorque13Sortie pour remorque14Siège arrière/rabattement élec‐
trique15–16Rétroviseur intérieurN°Circuit électrique17Prise de courant18–19Chauffage du volant20Toit ouvrant21Sièges avant chauffés22–23–24–25–26Mode logistique désactivé27–28–29–30–31Amplificateur/subwoofer32Système de suspension active/
Avertissement de franchisse‐
ment de ligne

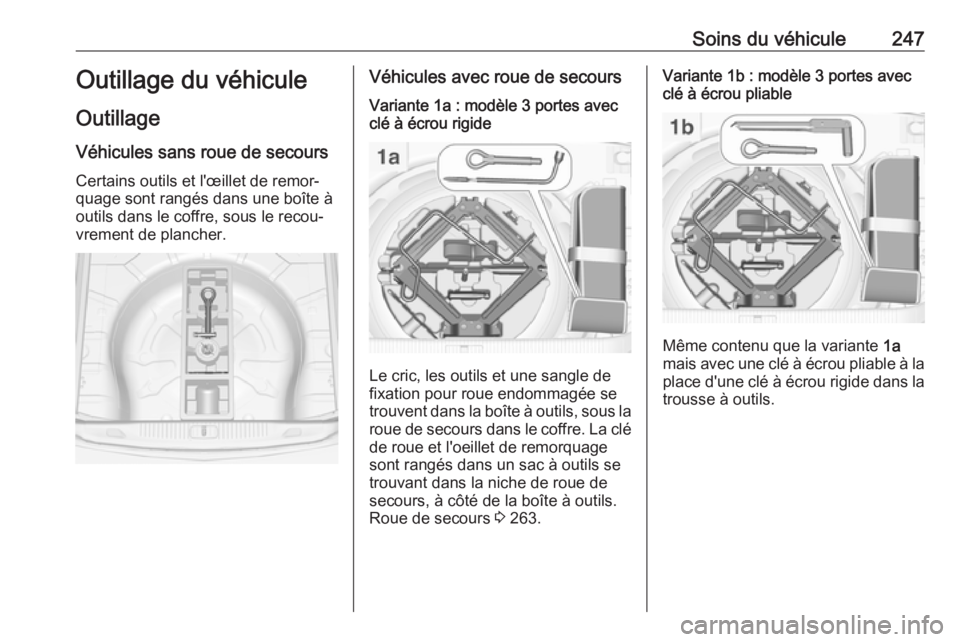

Soins du véhicule247Outillage du véhiculeOutillage
Véhicules sans roue de secours Certains outils et l'œillet de remor‐
quage sont rangés dans une boîte à
outils dans le coffre, sous le recou‐
vrement de plancher.Véhicules avec roue de secoursVariante 1a : modèle 3 portes avec clé à écrou rigide
Le cric, les outils et une sangle de
fixation pour roue endommagée se
trouvent dans la boîte à outils, sous la
roue de secours dans le coffre. La clé de roue et l'oeillet de remorquage
sont rangés dans un sac à outils se
trouvant dans la niche de roue de
secours, à côté de la boîte à outils.
Roue de secours 3 263.
Variante 1b : modèle 3 portes avec
clé à écrou pliable
Même contenu que la variante 1a
mais avec une clé à écrou pliable à la
place d'une clé à écrou rigide dans la trousse à outils.

248Soins du véhiculeVariante 2 : modèle tricorps 4 portes
Le cric et les outils sont rangés dans
la boîte à outils sous la roue de
secours dans le coffre. La clé de roue,
l'oeillet de remorquage et un boulon à tige longue pour la fixation de la roue
endommagée (uniquement pour les
véhicules dotés d'une roue de dépan‐ nage temporaire) sont placés dans le
sac d'outils se trouvant dans la niche
de roue de secours, à côté de la boîte
d'outils. Roue de secours 3 263.
Jantes et pneus
État des pneus, état des jantes
Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des pneus. En cas de dégâts ou d'usureanormale, prendre contact avec un
atelier.
Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐ rité de conduite à des températuresinférieures à 7 °C et devraient donc
être montés sur toutes les roues.
Disposer l'autocollant de vitesse dans
le champ de vision du conducteur
selon la réglementation du pays.Tri-corps 4 portes
La taille de pneu 205/65 R16 est
uniquement adaptée pour un pneu
d'hiver.Tous les moteurs, à l'exception de
A14XER, B14XER, B14NEL,
B14NET, B14NET GPL, B16XER:
La taille de pneu 215/50 R17 est
uniquement adaptée pour un pneu
d'hiver.OPC avec pneus Michelin Pilot Super Sport
Ce modèle est équipé en usine de
pneus de sport haute performance
dont le rendement baisse à basse
température.9 Danger
Utiliser des pneus divers adaptant
à des températures inférieures à
0 °C, sinon les pneus sport haute
performance risquent des dégâts.
Désignations des pneus
Par exemple 215/60 R 16 95 H
215:largeur des pneus, mm60:rapport de la section (hauteur
du pneu sur largeur du pneu),
en %R:type de carcasse : RadialeRF:type : RunFlat
