OPEL ASTRA J 2018.5 Инструкция по эксплуатации (in Russian)

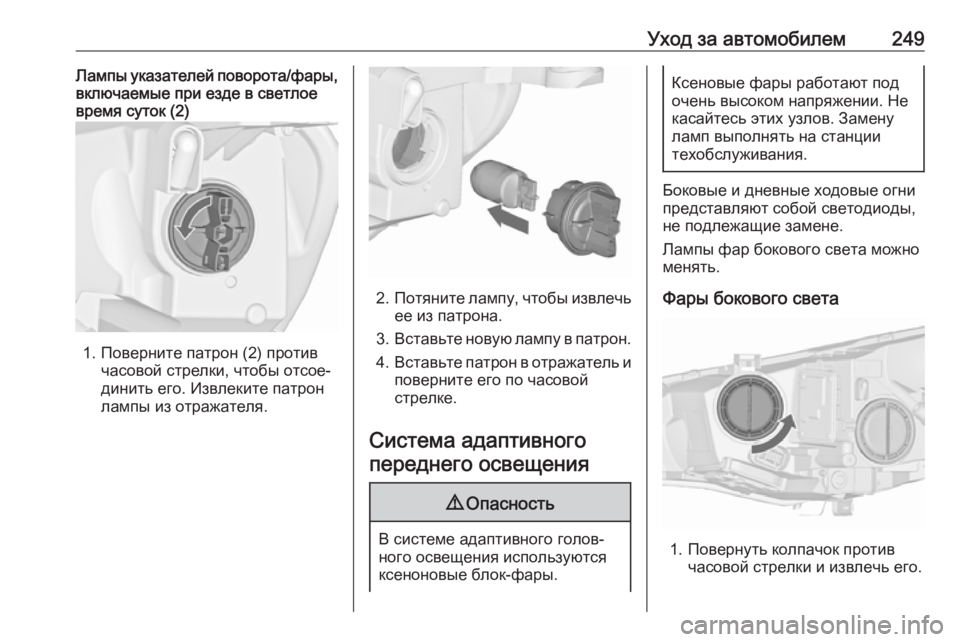

Уход за автомобилем249Лампы указателей поворота/фары,
включаемые при езде в светлое
время суток (2)
1. Поверните патрон (2) против
часовой стрелки, чтобы отсое‐
динить его. Извлеките патрон
лампы из отражателя.
2. Потяните лампу, чтобы извлечь
ее из патрона.
3. Вставьте новую лампу в патрон.
4. Вставьте патрон в отражатель и
поверните его по часовой
стрелке.
Система адаптивного переднего освещения
9 Опасность
В системе адаптивного голов‐
ного освещения используются
ксеноновые блок-фары.
Ксеновые фары работают под
очень высоком напряжении. Не
касайтесь этих узлов. Замену
ламп выполнять на станции
техобслуживания.
Боковые и дневные ходовые огни представляют собой светодиоды,
не подлежащие замене.
Лампы фар бокового света можно
менять.
Фары бокового света
1. Повернуть колпачок против часовой стрелки и извлечь его.

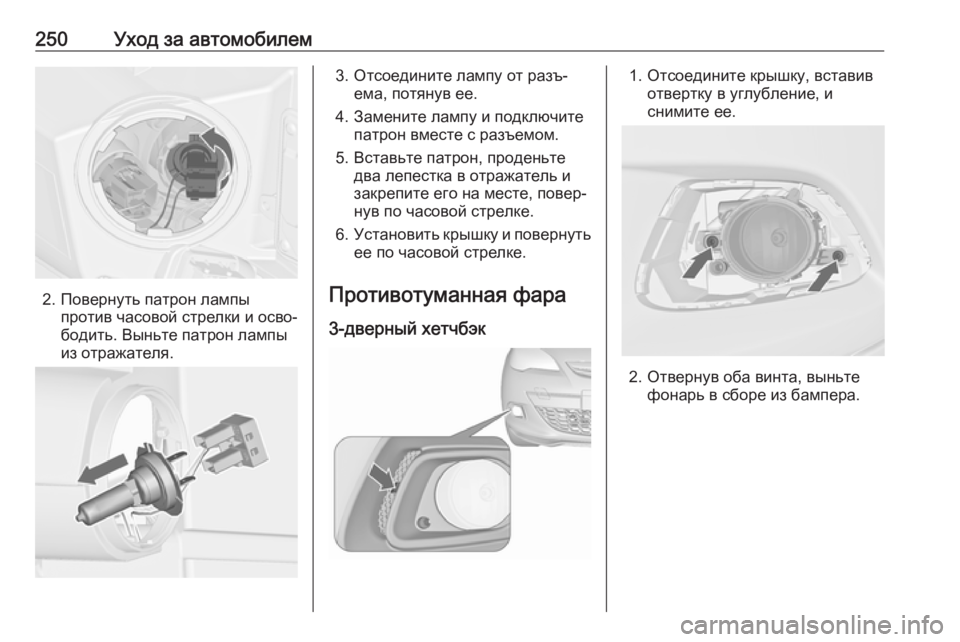

250Уход за автомобилем
2. Повернуть патрон лампыпротив часовой стрелки и осво‐
бодить. Выньте патрон лампы
из отражателя.
3. Отсоедините лампу от разъ‐ ема, потянув ее.
4. Замените лампу и подключите патрон вместе с разъемом.
5. Вставьте патрон, проденьте два лепестка в отражатель и
закрепите его на месте, повер‐
нув по часовой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Противотуманная фара 3-дверный хетчбэк1. Отсоедините крышку, вставив отвертку в углубление, и
снимите ее.
2. Отвернув оба винта, выньте фонарь в сборе из бампера.

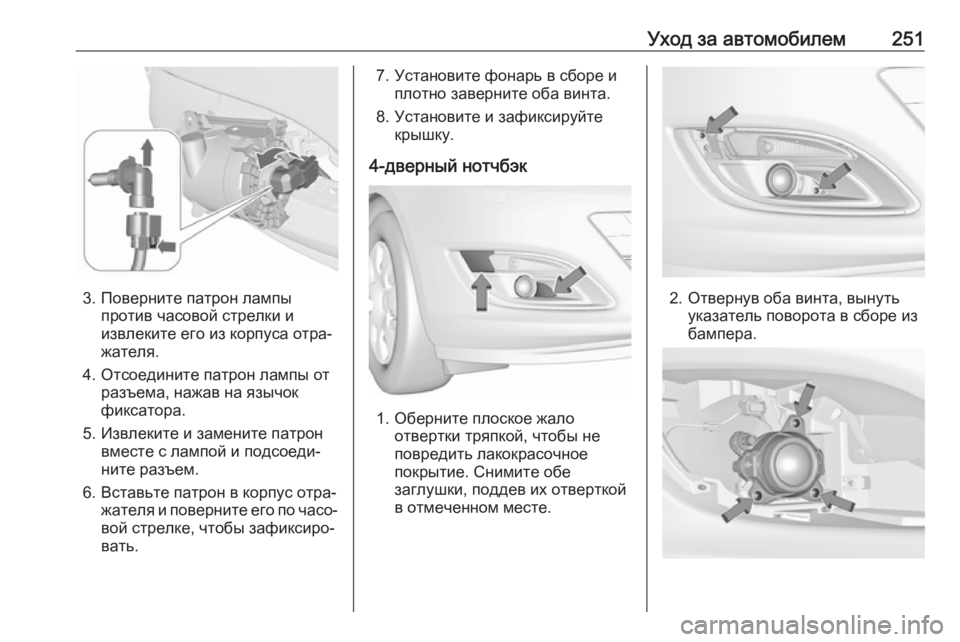

Уход за автомобилем251
3. Поверните патрон лампыпротив часовой стрелки иизвлеките его из корпуса отра‐
жателя.
4. Отсоедините патрон лампы от разъема, нажав на язычок
фиксатора.
5. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
6. Вставьте патрон в корпус отра‐ жателя и поверните его по часо‐
вой стрелке, чтобы зафиксиро‐
вать.
7. Установите фонарь в сборе и плотно заверните оба винта.
8. Установите и зафиксируйте крышку.
4-дверный нотчбэк
1. Оберните плоское жало отвертки тряпкой, чтобы не
повредить лакокрасочное
покрытие. Снимите обе заглушки, поддев их отверткой
в отмеченном месте.
2. Отвернув оба винта, вынуть указатель поворота в сборе из
бампера.

252Уход за автомобилем3. Отвернув три винта, вынутьпротивотуманную фару в сборе
из бампера.
4. Поверните патрон лампы против часовой стрелки иизвлеките его из корпуса отра‐
жателя.
5. Отсоедините патрон лампы от разъема, нажав на язычок
фиксатора.
6. Заменив патрон лампы и вста‐ вив его в отражатель, повер‐
ните гнездо по часовой стрелке
и подсоединить разъем
патрона.
7. Вставив противотуманный фонарь в сборе в бампер,
закрепить тремя винтами.
8. Вставив указатель поворота в сборе в бампер, закрепить
двумя винтами.
9. Установите оба колпака на место.
Передние указатели
поворота
3-дверный хетчбэк
1. Поверните колпачок (1) против часовой стрелки и снимите его.
2. Поверните разъем лампыпротив часовой стрелки, чтобы
его высвободить и вынуть из
корпуса отражателя.

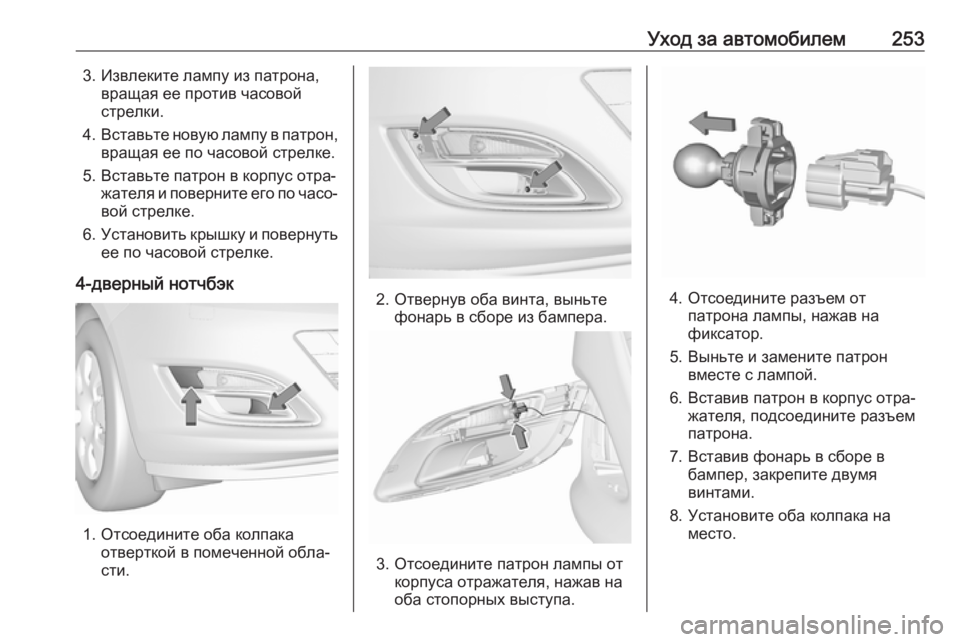

Уход за автомобилем2533. Извлеките лампу из патрона,вращая ее против часовой
стрелки.
4. Вставьте новую лампу в патрон,
вращая ее по часовой стрелке.
5. Вставьте патрон в корпус отра‐ жателя и поверните его по часо‐
вой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
4-дверный нотчбэк
1. Отсоедините оба колпака отверткой в помеченной обла‐
сти.
2. Отвернув оба винта, выньте фонарь в сборе из бампера.
3. Отсоедините патрон лампы от корпуса отражателя, нажав на
оба стопорных выступа.
4. Отсоедините разъем от патрона лампы, нажав на
фиксатор.
5. Выньте и замените патрон вместе с лампой.
6. Вставив патрон в корпус отра‐ жателя, подсоедините разъем
патрона.
7. Вставив фонарь в сборе в бампер, закрепите двумя
винтами.
8. Установите оба колпака на место.

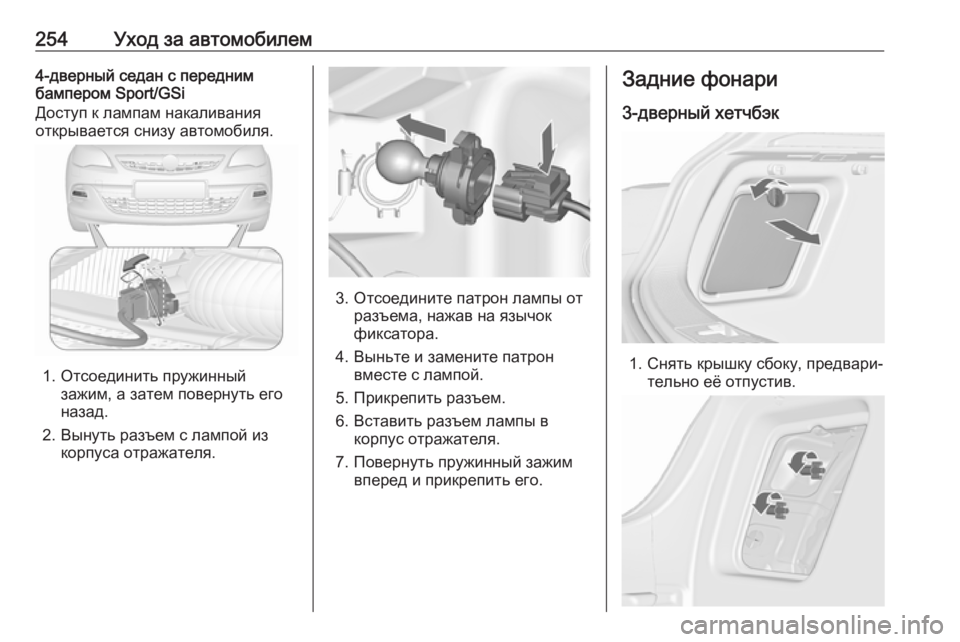

254Уход за автомобилем4-дверный седан с передним
бампером Sport/GSi
Доступ к лампам накаливания
открывается снизу автомобиля.
1. Отсоединить пружинный зажим, а затем повернуть его
назад.
2. Вынуть разъем с лампой из корпуса отражателя.
3. Отсоедините патрон лампы отразъема, нажав на язычок
фиксатора.
4. Выньте и замените патрон вместе с лампой.
5. Прикрепить разъем.
6. Вставить разъем лампы в корпус отражателя.
7. Повернуть пружинный зажим вперед и прикрепить его.
Задние фонари
3-дверный хетчбэк
1. Снять крышку сбоку, предвари‐ тельно её отпустив.

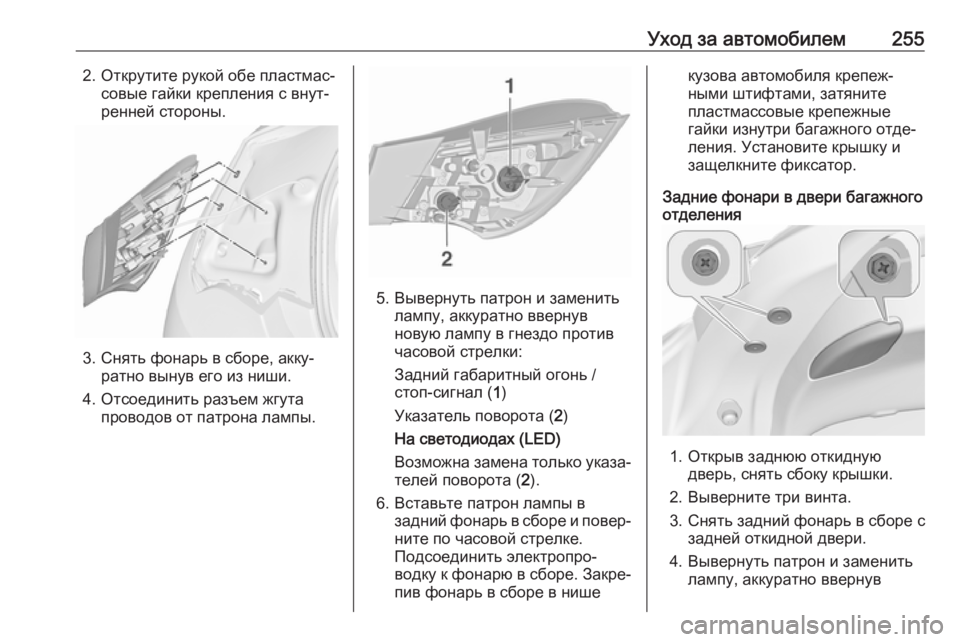

Уход за автомобилем2552. Открутите рукой обе пластмас‐совые гайки крепления с внут‐
ренней стороны.
3. Снять фонарь в сборе, акку‐ ратно вынув его из ниши.
4. Отсоединить разъем жгута проводов от патрона лампы.
5. Вывернуть патрон и заменить лампу, аккуратно ввернув
новую лампу в гнездо против
часовой стрелки:
Задний габаритный огонь /
стоп-сигнал ( 1)
Указатель поворота ( 2)
На светодиодах (LED)
Возможна замена только указа‐
телей поворота ( 2).
6. Вставьте патрон лампы в задний фонарь в сборе и повер‐
ните по часовой стрелке.
Подсоединить электропро‐
водку к фонарю в сборе. Закре‐ пив фонарь в сборе в нише
кузова автомобиля крепеж‐
ными штифтами, затяните
пластмассовые крепежные
гайки изнутри багажного отде‐
ления. Установите крышку и
защелкните фиксатор.
Задние фонари в двери багажного отделения
1. Открыв заднюю откидную
дверь, снять сбоку крышки.
2. Выверните три винта.
3. Снять задний фонарь в сборе с задней откидной двери.
4. Вывернуть патрон и заменить лампу, аккуратно ввернув

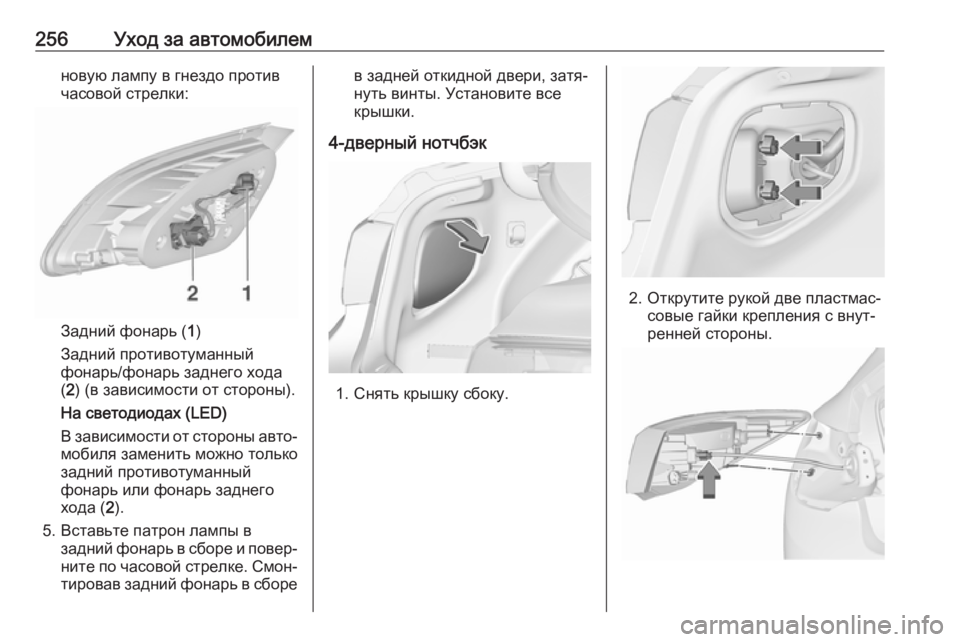

256Уход за автомобилемновую лампу в гнездо против
часовой стрелки:
Задний фонарь ( 1)
Задний противотуманный фонарь/фонарь заднего хода
( 2 ) (в зависимости от стороны).
На светодиодах (LED)
В зависимости от стороны авто‐ мобиля заменить можно только
задний противотуманный
фонарь или фонарь заднего
хода ( 2).
5. Вставьте патрон лампы в задний фонарь в сборе и повер‐
ните по часовой стрелке. Смон‐
тировав задний фонарь в сборе
в задней откидной двери, затя‐
нуть винты. Установите все
крышки.
4-дверный нотчбэк
1. Снять крышку сбоку.
2. Открутите рукой две пластмас‐ совые гайки крепления с внут‐
ренней стороны.

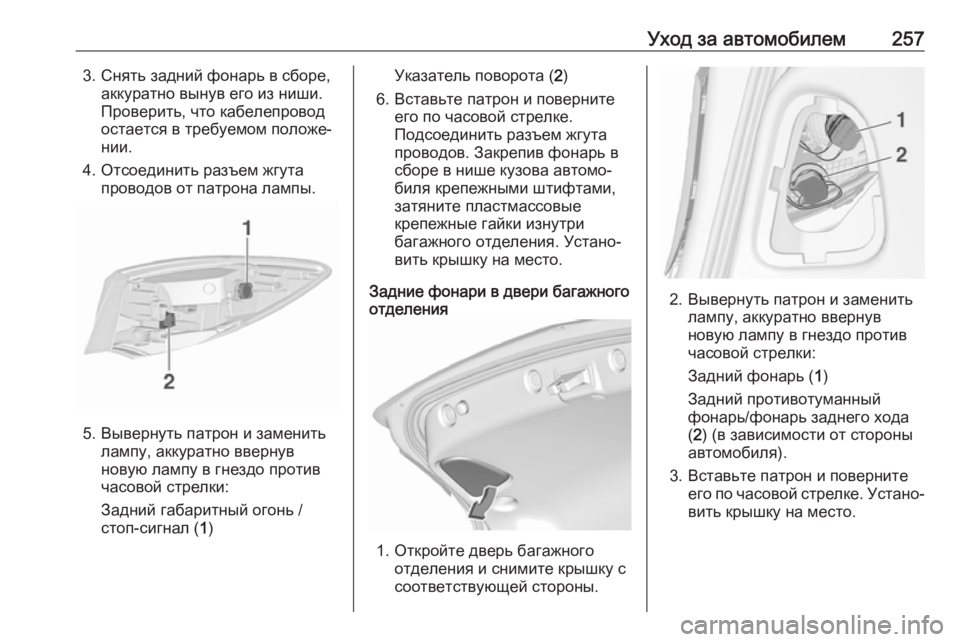

Уход за автомобилем2573. Снять задний фонарь в сборе,аккуратно вынув его из ниши.
Проверить, что кабелепровод
остается в требуемом положе‐
нии.
4. Отсоединить разъем жгута проводов от патрона лампы.
5. Вывернуть патрон и заменитьлампу, аккуратно ввернув
новую лампу в гнездо против
часовой стрелки:
Задний габаритный огонь /
стоп-сигнал ( 1)
Указатель поворота ( 2)
6. Вставьте патрон и поверните его по часовой стрелке.
Подсоединить разъем жгута
проводов. Закрепив фонарь в
сборе в нише кузова автомо‐
биля крепежными штифтами,
затяните пластмассовые
крепежные гайки изнутри
багажного отделения. Устано‐
вить крышку на место.
Задние фонари в двери багажного
отделения
1. Откройте дверь багажного
отделения и снимите крышку с
соответствующей стороны.
2. Вывернуть патрон и заменить лампу, аккуратно ввернув
новую лампу в гнездо против
часовой стрелки:
Задний фонарь ( 1)
Задний противотуманный фонарь/фонарь заднего хода
( 2 ) (в зависимости от стороны
автомобиля).
3. Вставьте патрон и поверните его по часовой стрелке. Устано‐вить крышку на место.

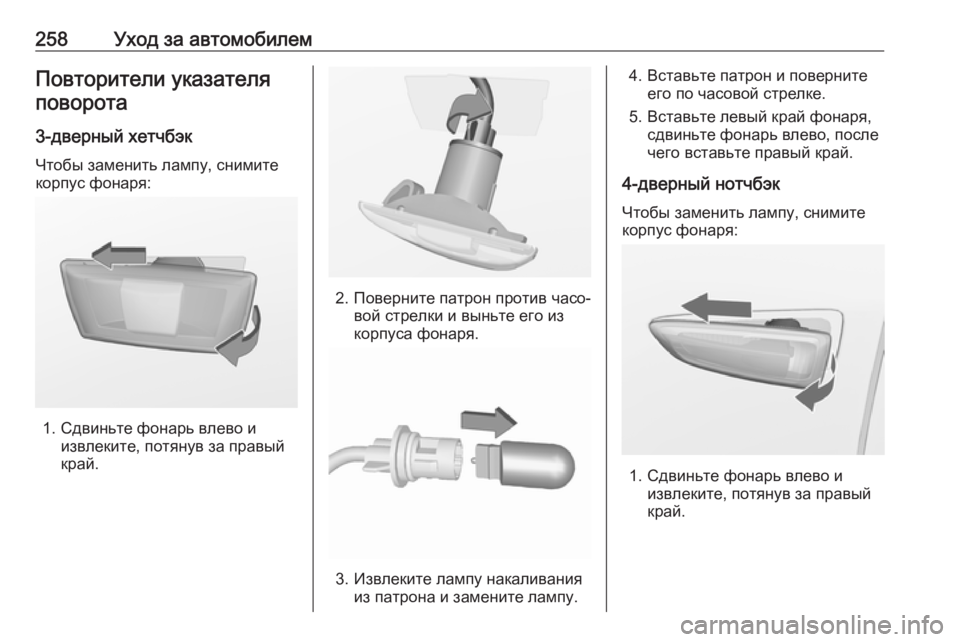

258Уход за автомобилемПовторители указателяповорота
3-дверный хетчбэк
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте фонарь влево и извлеките, потянув за правый
край.
2. Поверните патрон против часо‐ вой стрелки и выньте его из
корпуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.
4. Вставьте патрон и повернитеего по часовой стрелке.
5. Вставьте левый край фонаря, сдвиньте фонарь влево, после
чего вставьте правый край.
4-дверный нотчбэк
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте фонарь влево и извлеките, потянув за правый
край.
