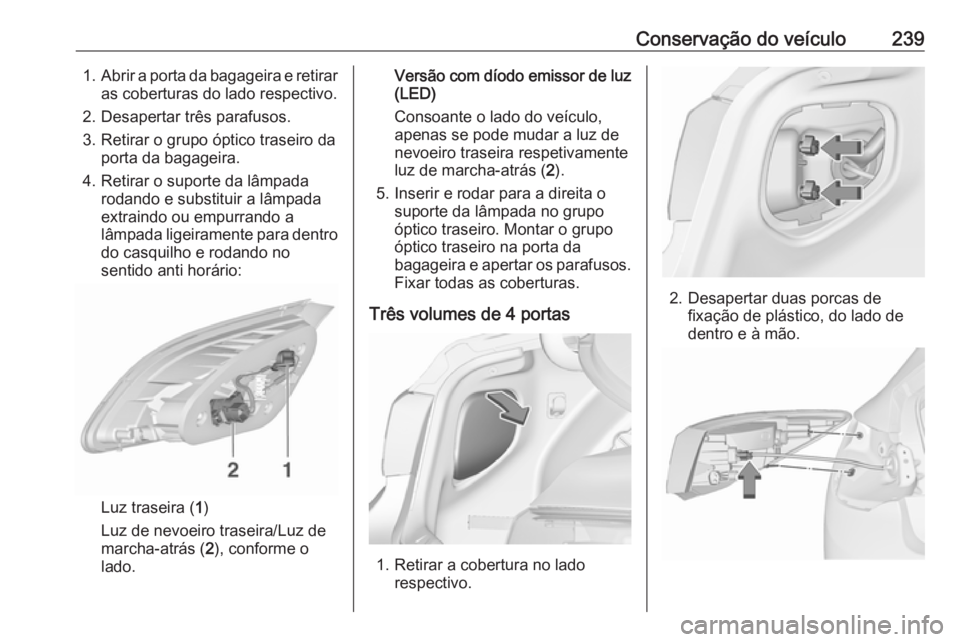

Conservação do veículo2391.Abrir a porta da bagageira e retirar
as coberturas do lado respectivo.
2. Desapertar três parafusos.
3. Retirar o grupo óptico traseiro da porta da bagageira.
4. Retirar o suporte da lâmpada rodando e substituir a lâmpada
extraindo ou empurrando a
lâmpada ligeiramente para dentro do casquilho e rodando no
sentido anti horário:
Luz traseira ( 1)
Luz de nevoeiro traseira/Luz de
marcha-atrás ( 2), conforme o
lado.
Versão com díodo emissor de luz
(LED)
Consoante o lado do veículo,
apenas se pode mudar a luz de
nevoeiro traseira respetivamente
luz de marcha-atrás ( 2).
5. Inserir e rodar para a direita o suporte da lâmpada no grupo
óptico traseiro. Montar o grupo
óptico traseiro na porta da
bagageira e apertar os parafusos. Fixar todas as coberturas.
Três volumes de 4 portas
1. Retirar a cobertura no lado respectivo.
2. Desapertar duas porcas defixação de plástico, do lado de
dentro e à mão.

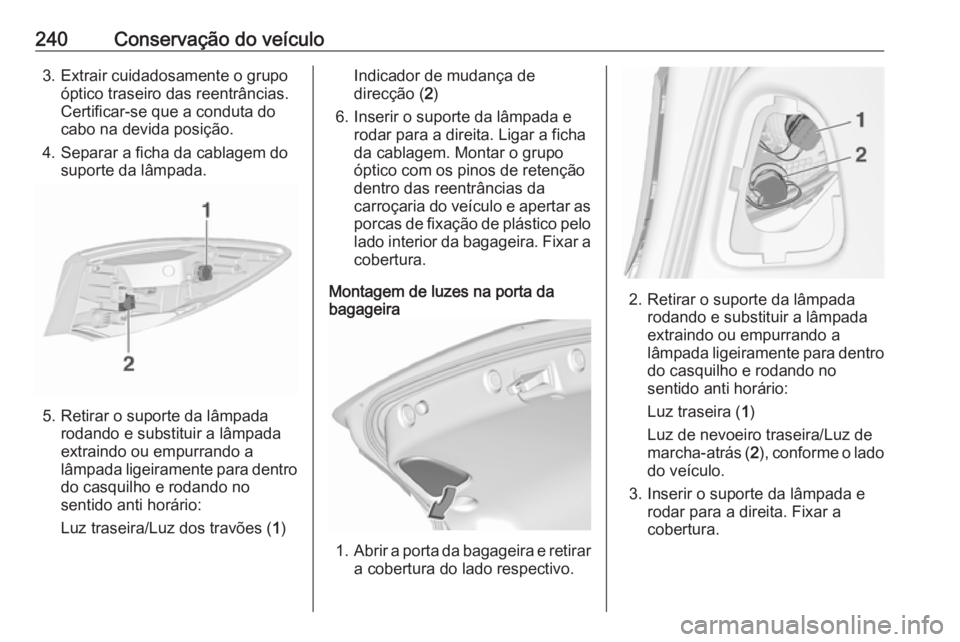

240Conservação do veículo3. Extrair cuidadosamente o grupoóptico traseiro das reentrâncias.
Certificar-se que a conduta do
cabo na devida posição.
4. Separar a ficha da cablagem do suporte da lâmpada.
5. Retirar o suporte da lâmpada rodando e substituir a lâmpada
extraindo ou empurrando a
lâmpada ligeiramente para dentro
do casquilho e rodando no
sentido anti horário:
Luz traseira/Luz dos travões ( 1)
Indicador de mudança de
direcção ( 2)
6. Inserir o suporte da lâmpada e rodar para a direita. Ligar a ficha
da cablagem. Montar o grupo
óptico com os pinos de retenção
dentro das reentrâncias da
carroçaria do veículo e apertar as porcas de fixação de plástico pelo
lado interior da bagageira. Fixar a cobertura.
Montagem de luzes na porta da
bagageira
1. Abrir a porta da bagageira e retirar
a cobertura do lado respectivo.
2. Retirar o suporte da lâmpada rodando e substituir a lâmpada
extraindo ou empurrando a
lâmpada ligeiramente para dentro do casquilho e rodando no
sentido anti horário:
Luz traseira ( 1)
Luz de nevoeiro traseira/Luz de
marcha-atrás ( 2), conforme o lado
do veículo.
3. Inserir o suporte da lâmpada e rodar para a direita. Fixar a
cobertura.

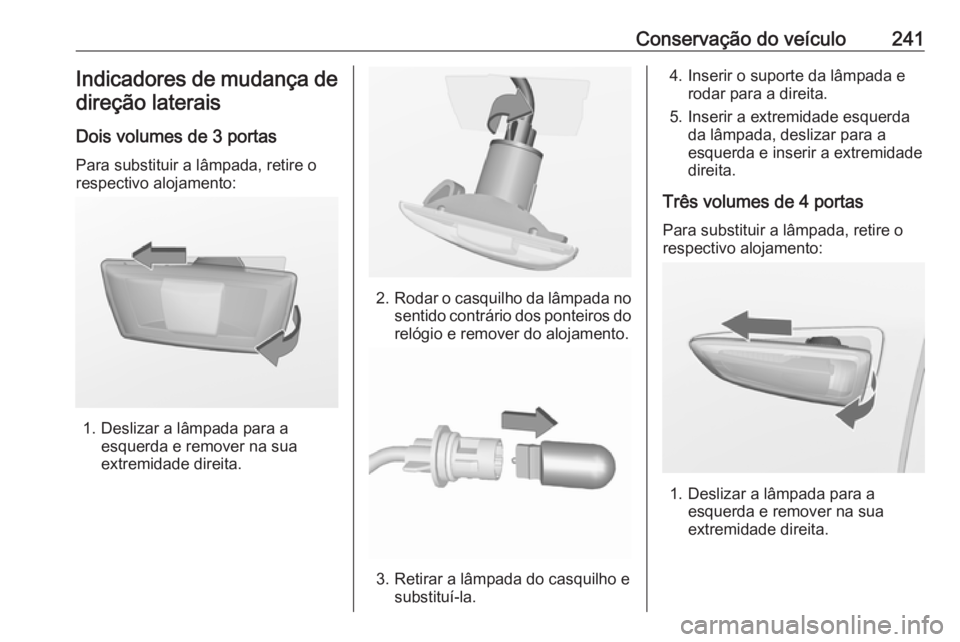

Conservação do veículo241Indicadores de mudança de
direção laterais
Dois volumes de 3 portas
Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar a lâmpada para a esquerda e remover na suaextremidade direita.
2. Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.
3. Retirar a lâmpada do casquilho e substituí-la.
4. Inserir o suporte da lâmpada erodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Três volumes de 4 portas
Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar a lâmpada para a esquerda e remover na suaextremidade direita.

242Conservação do veículo
2.Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.
3. Retirar a lâmpada do casquilho e substituí-la.
4. Inserir o suporte da lâmpada erodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Luz da chapa de matrícula
1. Inserir uma chave de parafusos na reentrância da cobertura,
pressionar para o lado e soltar a
mola.
2. Retirar a lâmpada para baixo, com cuidado para não puxar o
cabo.

Conservação do veículo2433.Retirar o casquilho da lâmpada do
alojamento da lâmpada rodando
no sentido contrário dos ponteiros do relógio.
4. Retirar a lâmpada do casquilho e substituí-la.
5. Inserir o casquilho da lâmpada no
alojamento da lâmpada e rodar no
sentido dos ponteiros do relógio.
6. Inserir a lâmpada no pára- -choques e deixar engatar.
Luzes interiores
Luz de cortesia, luzes de leitura Substituir as lâmpadas numa oficina.
Luz da bagageira
Substituir as lâmpadas numa oficina.
Iluminação do painel de instrumentos
Substituir as lâmpadas numa oficina.Instalação elétrica
Fusíveis Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem três caixas de fusíveis no
veículo:
● na frente esquerda do compartimento do motor
● nos veículos com volante à esquerda, no interior atrás do
compartimento de arrumação, ou nos veículos com volante à
direita, atrás do porta-luvas
● atrás de uma tampa à esquerda da bagageira
Antes de se substituir um fusível,
desligar o respectivo interruptor e a ignição.
Um fusível fundido terá um fio
derretido. Não substituir o fusível
enquanto não se corrigir o que levou
a que se fundisse.
Algumas funções são protegidas por vários fusíveis.Podem também existir fusíveis sem
função atribuída.

244Conservação do veículoExtractor de fusíveisUm extractor de fusíveis poderá
encontrar-se na caixa de fusíveis no
compartimento do motor.Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
ou da parte lateral e retirar o fusível.
Caixa de fusíveis nocompartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a cobertura e dobrá-la
para cima até que pare. Retirar a
cobertura verticalmente para cima.

Conservação do veículo245N.ºCircuito1Módulo de controlo do motor2Sensor Lambda3Injecção do combustível/
Sistema de ignição4Injecção do combustível/
Sistema de ignição5–6Aquecimento dos espelhos/
Sistema de alarme anti-roubo7Controlo da ventoinha/Módulo
de controlo do motor/Módulo de
controlo da caixa de velocidades8Sensor Lambda/Arrefecimento
do motor9Sensor do óculo traseiro10Sensor da bateria do veículo11Desengate da bagageira12Iluminação dianteira adaptativa/
Controlo automático da ilumi‐
naçãoN.ºCircuito13ABS14Limpa-vidros do óculo traseiro15Módulo de controlo do motor16Motor de arranque17Módulo de controlo da caixa de
velocidades18Óculo traseiro aquecido19Vidros dianteiros eléctricos20Vidros traseiros eléctricos21Central eléctrica traseira22Máximos lado esquerdo (Halo‐
géneo)23Sistema de lava-faróis24Médios direita (Xenon)25Médios esquerda (Xenon)26Faróis de nevoeiro27Aquecimento do combustível
dieselN.ºCircuito28Sistema Start/Stop29Travão de mão eléctrico30ABS31Programador de velocidade
adaptável32Airbag33Iluminação dianteira adaptativa/
Controlo automático da ilumi‐
nação34Recirculação dos gases de
escape35Espelho retrovisor exterior/
Sensor de chuva36Controlo da climatização37Válvula electromagnética de
ventilação do depósito38Bomba de vácuo39Módulo de controlo central40Lava-para-brisas/Sistema lava-
-vidros do óculo traseiro

246Conservação do veículoN.ºCircuito41Máximos lado direito (Halo‐
géneo)42Ventoinha do radiador43Limpa-pára-brisas44Limpa-pára-brisas45Ventoinha do radiador46–47Buzina48Ventoinha do radiador49Bomba do combustível50Nivelamento dos faróis/Ilumi‐
nação dianteira adaptativa51Válvula de ar52Aquecedor auxiliar/Motor a
dieselN.ºCircuito53Módulo de controlo da caixa de
velocidades/Módulo de controlo
do motor54Bomba de vácuo/Painel de
instrumentos/Sistema de aque‐
cimento, ventilação e ar condi‐
cionado
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.
Caixa de fusíveis no painel
de instrumentos
Em veículos com volante à esquerda,
a caixa dos fusíveis encontra-se atrás do compartimento de arrumação no
painel de instrumentos.
Abrir o compartimento e e empurrar
para a esquerda para desbloquear.
Rebater o compartimento para baixo
e retirá-lo.

Conservação do veículo247
Em veículos com volante à direita, a
caixa dos fusíveis encontra-se atrás
de uma tampa no porta-luvas. Abrir o
porta-luvas, depois abrir a tampa e
rebatê-la.
N.ºCircuito1Visores2Luzes exteriores/Módulo de
controlo da carroçaria3Luzes exteriores/Módulo de
controlo da carroçaria4Sistema de informação e lazer5Sistema de informação e lazer/
Instrumento6Tomada/Isqueiro7Ponto de saída de energia8Farol de médios esquerdo/
Módulo de controlo da carro‐
çaria9Farol de médios direito/Módulo
de controlo da carroçaria/
Módulo de airbag10Fechaduras das portas/Módulo
de controlo da carroçaria11Ventoinha interior12–13–N.ºCircuito14Conector de diagnóstico15Airbag16Ponto de saída de energia17Sistema de ar condicionado18Logística19Módulo de controlo da carro‐
çaria20Módulo de controlo da carro‐
çaria21Painel de instrumentos/Sistema
de alarme anti-roubo22Sensor de ignição23Módulo de controlo da carro‐
çaria24Módulo de controlo da carro‐
çaria25–26–

248Conservação do veículoCaixa de fusíveis nabagageira
Dois volumes de 3 portas A caixa de fusíveis encontra-se do
lado esquerdo da bagageira, atrás da
tampa.
Retirar a tampa.
Atribuição dos fusíveisN.ºCircuito1–2Ponto de saída do reboque3Sensores de estacionamento4–5–6–7Banco eléctrico8–9–10–11Módulo de reboque/Tomada do
reboque12Módulo de reboque13Ponto de saída do reboque14Banco traseiro/Rebatimento
eléctrico15–16Espelho retrovisor interior
