OPEL ASTRA K 2016.5 Betriebsanleitung (in German)

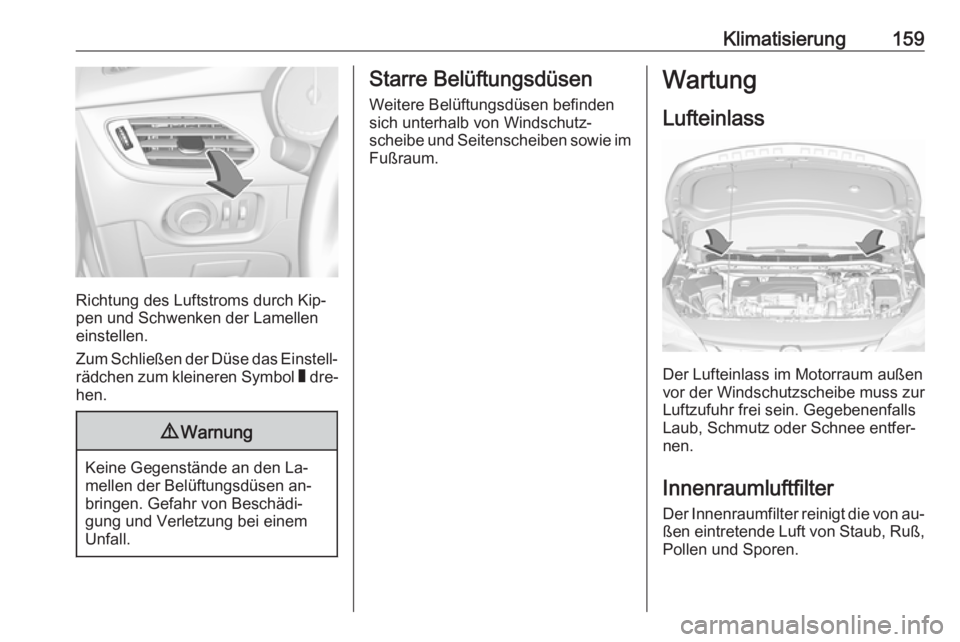

Klimatisierung159
Richtung des Luftstroms durch Kip‐
pen und Schwenken der Lamellen
einstellen.
Zum Schließen der Düse das Einstell‐ rädchen zum kleineren Symbol W dre‐
hen.
9 Warnung
Keine Gegenstände an den La‐
mellen der Belüftungsdüsen an‐
bringen. Gefahr von Beschädi‐
gung und Verletzung bei einem
Unfall.
Starre Belüftungsdüsen
Weitere Belüftungsdüsen befindensich unterhalb von Windschutz‐
scheibe und Seitenscheiben sowie im Fußraum.Wartung
Lufteinlass
Der Lufteinlass im Motorraum außen
vor der Windschutzscheibe muss zur
Luftzufuhr frei sein. Gegebenenfalls Laub, Schmutz oder Schnee entfer‐nen.
Innenraumluftfilter Der Innenraumfilter reinigt die von au‐
ßen eintretende Luft von Staub, Ruß, Pollen und Sporen.

160KlimatisierungRegelmäßiger BetriebUm eine gleichbleibend gute Funktionzu gewährleisten, muss die Kühlungeinmal im Monat unabhängig von Wit‐
terung und Jahreszeit einige Minuten
eingeschaltet werden. Bei zu niedri‐
ger Außentemperatur ist ein Betrieb
mit Kühlung nicht möglich.
ServiceFür eine optimale Kühlleistung wird
empfohlen, ab dem dritten Jahr nach der Erstanmeldung des Fahrzeugs
die Klimaanlage jährlich zu kontrollie‐
ren. Das schließt Folgendes ein:
● Funktions- und Drucktest
● Funktion der Heizung
● Dichtheitsprüfung
● Kontrolle der Antriebsriemen ● Ablauf von Kondensator und Ver‐
dampfer reinigen
● Leistungskontrolle

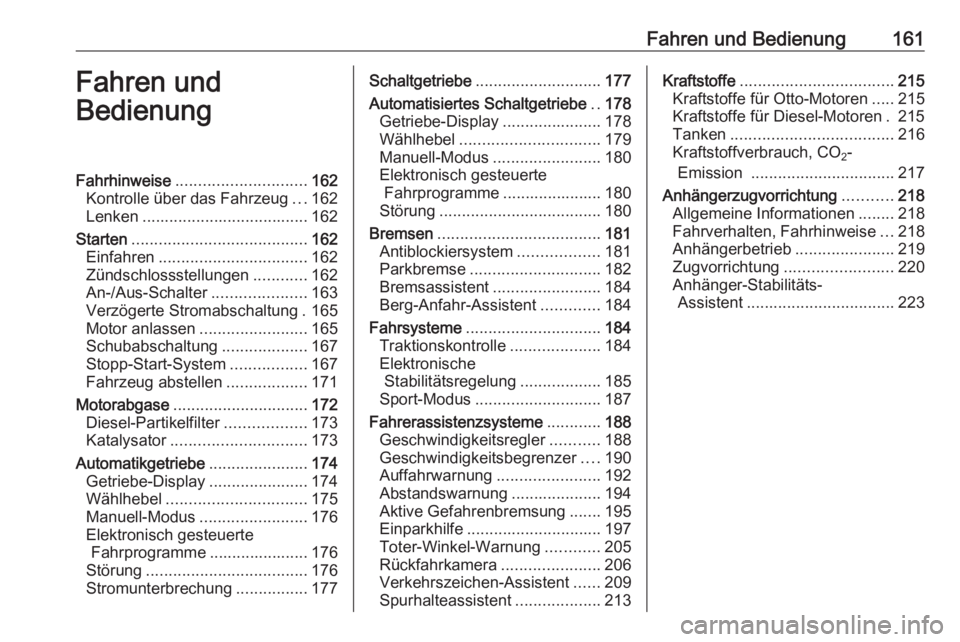

Fahren und Bedienung161Fahren und
BedienungFahrhinweise ............................. 162
Kontrolle über das Fahrzeug ...162
Lenken ..................................... 162
Starten ....................................... 162
Einfahren ................................. 162
Zündschlossstellungen ............162
An-/Aus-Schalter .....................163
Verzögerte Stromabschaltung . 165
Motor anlassen ........................165
Schubabschaltung ...................167
Stopp-Start-System .................167
Fahrzeug abstellen ..................171
Motorabgase .............................. 172
Diesel-Partikelfilter ..................173
Katalysator .............................. 173
Automatikgetriebe ......................174
Getriebe-Display ......................174
Wählhebel ............................... 175
Manuell-Modus ........................176
Elektronisch gesteuerte Fahrprogramme ...................... 176
Störung .................................... 176
Stromunterbrechung ................177Schaltgetriebe ............................ 177
Automatisiertes Schaltgetriebe ..178
Getriebe-Display ......................178
Wählhebel ............................... 179
Manuell-Modus ........................180
Elektronisch gesteuerte Fahrprogramme ...................... 180
Störung .................................... 180
Bremsen .................................... 181
Antiblockiersystem ..................181
Parkbremse ............................. 182
Bremsassistent ........................184
Berg-Anfahr-Assistent .............184
Fahrsysteme .............................. 184
Traktionskontrolle ....................184
Elektronische Stabilitätsregelung ..................185
Sport-Modus ............................ 187
Fahrerassistenzsysteme ............188
Geschwindigkeitsregler ...........188
Geschwindigkeitsbegrenzer ....190
Auffahrwarnung .......................192
Abstandswarnung ....................194
Aktive Gefahrenbremsung .......195
Einparkhilfe .............................. 197
Toter-Winkel-Warnung ............205
Rückfahrkamera ......................206
Verkehrszeichen-Assistent ......209
Spurhalteassistent ...................213Kraftstoffe.................................. 215
Kraftstoffe für Otto-Motoren .....215
Kraftstoffe für Diesel-Motoren . 215
Tanken .................................... 216
Kraftstoffverbrauch, CO 2-
Emission ................................ 217
Anhängerzugvorrichtung ...........218
Allgemeine Informationen ........218
Fahrverhalten, Fahrhinweise ...218
Anhängerbetrieb ......................219
Zugvorrichtung ........................ 220
Anhänger-Stabilitäts- Assistent ................................. 223

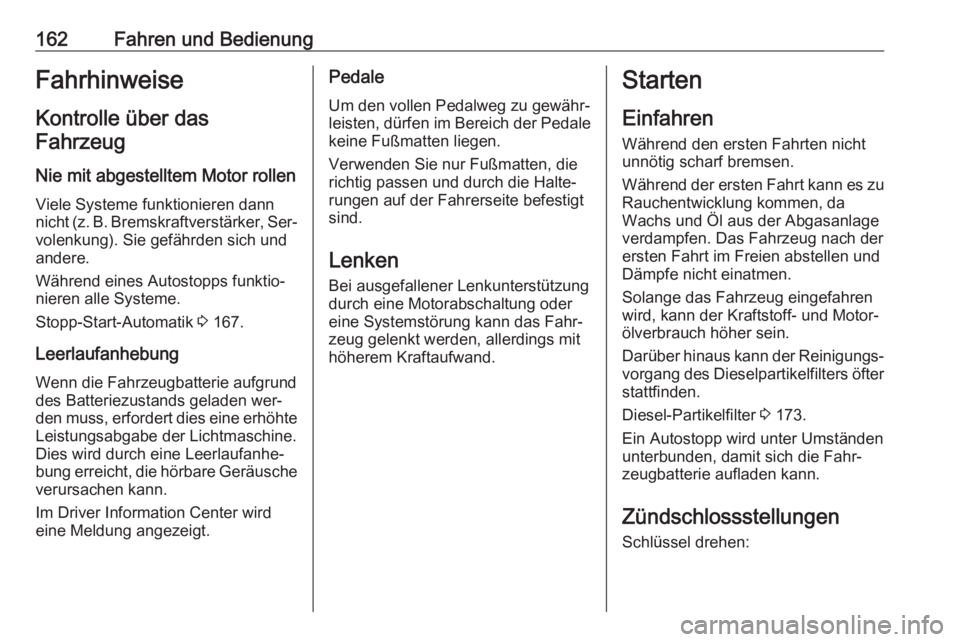

162Fahren und BedienungFahrhinweiseKontrolle über dasFahrzeug
Nie mit abgestelltem Motor rollen
Viele Systeme funktionieren dann
nicht (z. B. Bremskraftverstärker, Ser‐ volenkung). Sie gefährden sich und
andere.
Während eines Autostopps funktio‐
nieren alle Systeme.
Stopp-Start-Automatik 3 167.
Leerlaufanhebung
Wenn die Fahrzeugbatterie aufgrund
des Batteriezustands geladen wer‐
den muss, erfordert dies eine erhöhte Leistungsabgabe der Lichtmaschine.
Dies wird durch eine Leerlaufanhe‐
bung erreicht, die hörbare Geräusche
verursachen kann.
Im Driver Information Center wird
eine Meldung angezeigt.Pedale
Um den vollen Pedalweg zu gewähr‐
leisten, dürfen im Bereich der Pedale
keine Fußmatten liegen.
Verwenden Sie nur Fußmatten, die
richtig passen und durch die Halte‐ rungen auf der Fahrerseite befestigt
sind.
Lenken
Bei ausgefallener Lenkunterstützung
durch eine Motorabschaltung oder
eine Systemstörung kann das Fahr‐
zeug gelenkt werden, allerdings mit
höherem Kraftaufwand.Starten
Einfahren
Während den ersten Fahrten nicht
unnötig scharf bremsen.
Während der ersten Fahrt kann es zu
Rauchentwicklung kommen, da
Wachs und Öl aus der Abgasanlage
verdampfen. Das Fahrzeug nach der ersten Fahrt im Freien abstellen und
Dämpfe nicht einatmen.
Solange das Fahrzeug eingefahren
wird, kann der Kraftstoff- und Motor‐
ölverbrauch höher sein.
Darüber hinaus kann der Reinigungs‐ vorgang des Dieselpartikelfilters öfter
stattfinden.
Diesel-Partikelfilter 3 173.
Ein Autostopp wird unter Umständen
unterbunden, damit sich die Fahr‐
zeugbatterie aufladen kann.
Zündschlossstellungen Schlüssel drehen:

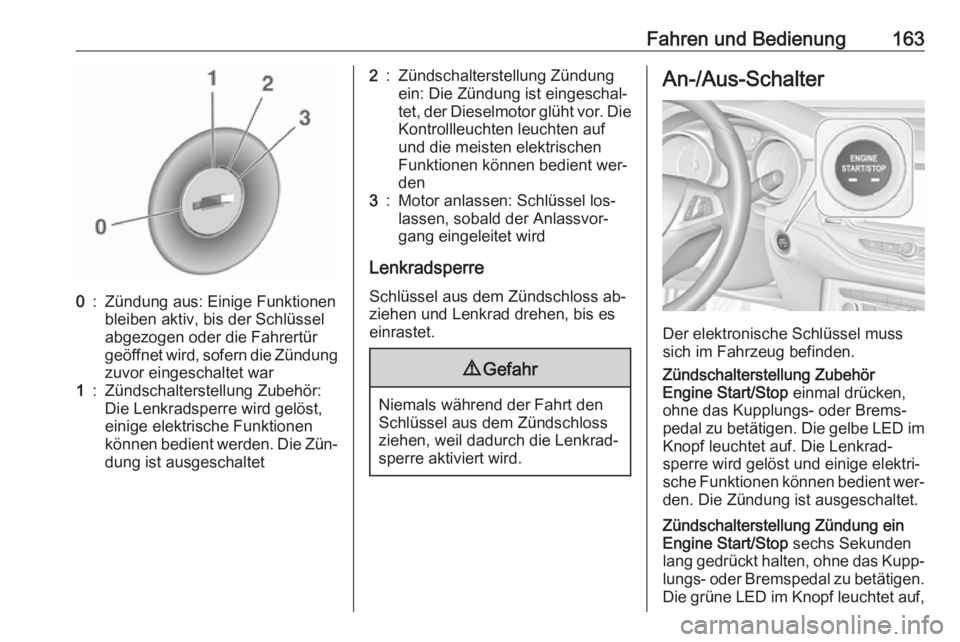

Fahren und Bedienung1630:Zündung aus: Einige Funktionen
bleiben aktiv, bis der Schlüssel
abgezogen oder die Fahrertür
geöffnet wird, sofern die Zündung zuvor eingeschaltet war1:Zündschalterstellung Zubehör:
Die Lenkradsperre wird gelöst,
einige elektrische Funktionen
können bedient werden. Die Zün‐
dung ist ausgeschaltet2:Zündschalterstellung Zündung
ein: Die Zündung ist eingeschal‐
tet, der Dieselmotor glüht vor. Die
Kontrollleuchten leuchten auf
und die meisten elektrischen
Funktionen können bedient wer‐
den3:Motor anlassen: Schlüssel los‐
lassen, sobald der Anlassvor‐
gang eingeleitet wird
Lenkradsperre
Schlüssel aus dem Zündschloss ab‐ziehen und Lenkrad drehen, bis es
einrastet.
9 Gefahr
Niemals während der Fahrt den
Schlüssel aus dem Zündschloss
ziehen, weil dadurch die Lenkrad‐
sperre aktiviert wird.
An-/Aus-Schalter
Der elektronische Schlüssel muss
sich im Fahrzeug befinden.
Zündschalterstellung Zubehör
Engine Start/Stop einmal drücken,
ohne das Kupplungs- oder Brems‐ pedal zu betätigen. Die gelbe LED im
Knopf leuchtet auf. Die Lenkrad‐
sperre wird gelöst und einige elektri‐
sche Funktionen können bedient wer‐ den. Die Zündung ist ausgeschaltet.Zündschalterstellung Zündung ein
Engine Start/Stop sechs Sekunden
lang gedrückt halten, ohne das Kupp‐
lungs- oder Bremspedal zu betätigen.
Die grüne LED im Knopf leuchtet auf,

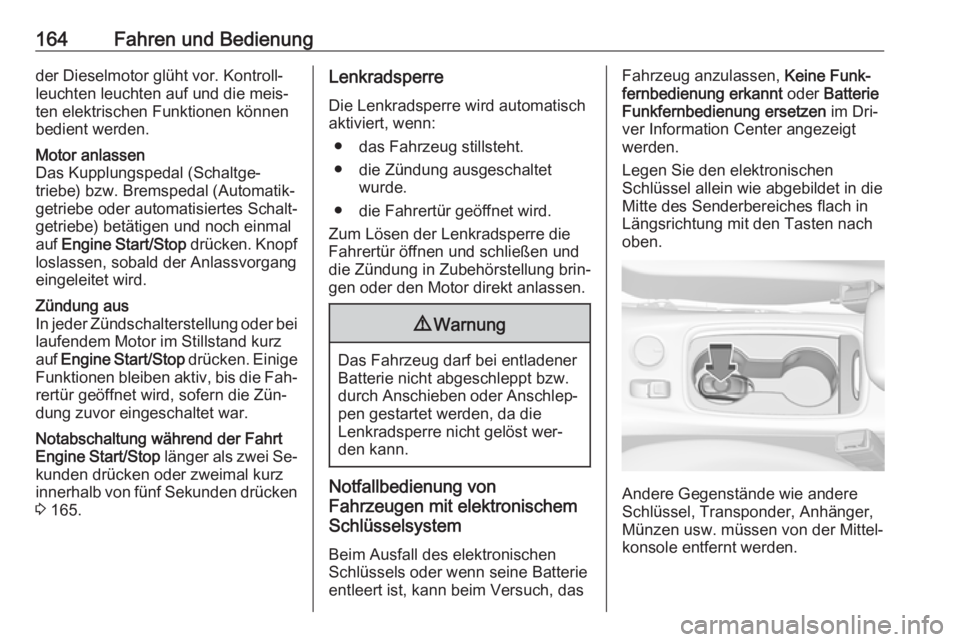

164Fahren und Bedienungder Dieselmotor glüht vor. Kontroll‐
leuchten leuchten auf und die meis‐
ten elektrischen Funktionen können bedient werden.Motor anlassen
Das Kupplungspedal (Schaltge‐
triebe) bzw. Bremspedal (Automatik‐
getriebe oder automatisiertes Schalt‐
getriebe) betätigen und noch einmal
auf Engine Start/Stop drücken. Knopf
loslassen, sobald der Anlassvorgang eingeleitet wird.Zündung aus
In jeder Zündschalterstellung oder bei laufendem Motor im Stillstand kurz
auf Engine Start/Stop drücken. Einige
Funktionen bleiben aktiv, bis die Fah‐
rertür geöffnet wird, sofern die Zün‐
dung zuvor eingeschaltet war.Notabschaltung während der Fahrt
Engine Start/Stop länger als zwei Se‐
kunden drücken oder zweimal kurz
innerhalb von fünf Sekunden drücken
3 165.Lenkradsperre
Die Lenkradsperre wird automatisch
aktiviert, wenn:
● das Fahrzeug stillsteht.
● die Zündung ausgeschaltet wurde.
● die Fahrertür geöffnet wird.
Zum Lösen der Lenkradsperre die
Fahrertür öffnen und schließen und
die Zündung in Zubehörstellung brin‐
gen oder den Motor direkt anlassen.9 Warnung
Das Fahrzeug darf bei entladener
Batterie nicht abgeschleppt bzw.
durch Anschieben oder Anschlep‐ pen gestartet werden, da die
Lenkradsperre nicht gelöst wer‐
den kann.
Notfallbedienung von
Fahrzeugen mit elektronischem
Schlüsselsystem
Beim Ausfall des elektronischen
Schlüssels oder wenn seine Batterie
entleert ist, kann beim Versuch, das
Fahrzeug anzulassen, Keine Funk‐
fernbedienung erkannt oder Batterie
Funkfernbedienung ersetzen im Dri‐
ver Information Center angezeigt
werden.
Legen Sie den elektronischen
Schlüssel allein wie abgebildet in die
Mitte des Senderbereiches flach in
Längsrichtung mit den Tasten nach
oben.
Andere Gegenstände wie andere
Schlüssel, Transponder, Anhänger,
Münzen usw. müssen von der Mittel‐
konsole entfernt werden.

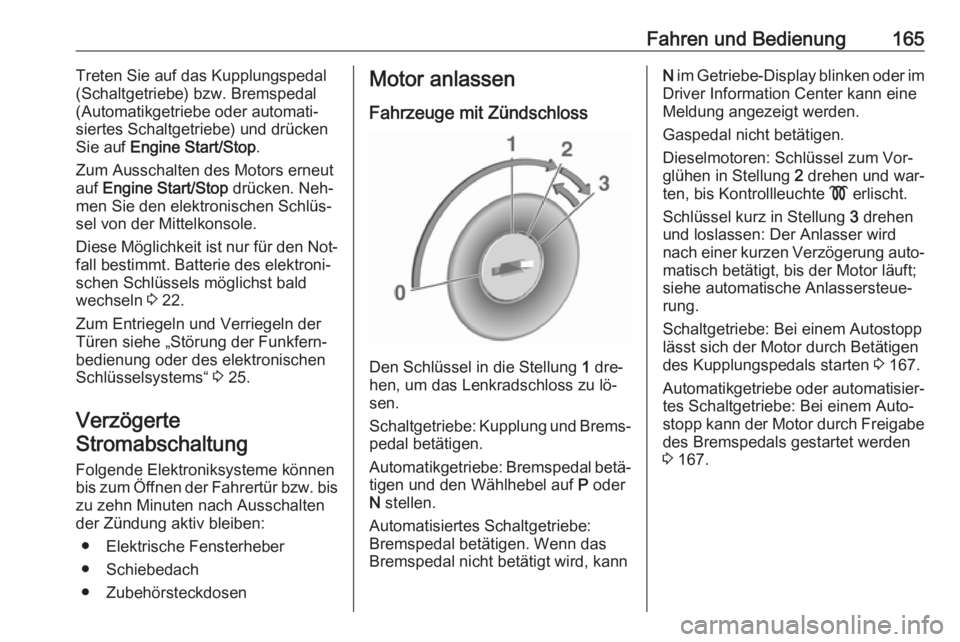

Fahren und Bedienung165Treten Sie auf das Kupplungspedal
(Schaltgetriebe) bzw. Bremspedal
(Automatikgetriebe oder automati‐
siertes Schaltgetriebe) und drücken
Sie auf Engine Start/Stop .
Zum Ausschalten des Motors erneut auf Engine Start/Stop drücken. Neh‐
men Sie den elektronischen Schlüs‐
sel von der Mittelkonsole.
Diese Möglichkeit ist nur für den Not‐
fall bestimmt. Batterie des elektroni‐
schen Schlüssels möglichst bald wechseln 3 22.
Zum Entriegeln und Verriegeln der
Türen siehe „Störung der Funkfern‐
bedienung oder des elektronischen
Schlüsselsystems“ 3 25.
Verzögerte
Stromabschaltung
Folgende Elektroniksysteme können
bis zum Öffnen der Fahrertür bzw. bis zu zehn Minuten nach Ausschalten
der Zündung aktiv bleiben:
● Elektrische Fensterheber
● Schiebedach
● ZubehörsteckdosenMotor anlassen
Fahrzeuge mit Zündschloss
Den Schlüssel in die Stellung 1 dre‐
hen, um das Lenkradschloss zu lö‐ sen.
Schaltgetriebe: Kupplung und Brems‐
pedal betätigen.
Automatikgetriebe: Bremspedal betä‐ tigen und den Wählhebel auf P oder
N stellen.
Automatisiertes Schaltgetriebe:
Bremspedal betätigen. Wenn das
Bremspedal nicht betätigt wird, kann
N im Getriebe-Display blinken oder im
Driver Information Center kann eine
Meldung angezeigt werden.
Gaspedal nicht betätigen.
Dieselmotoren: Schlüssel zum Vor‐
glühen in Stellung 2 drehen und war‐
ten, bis Kontrollleuchte ! erlischt.
Schlüssel kurz in Stellung 3 drehen
und loslassen: Der Anlasser wird
nach einer kurzen Verzögerung auto‐ matisch betätigt, bis der Motor läuft;
siehe automatische Anlassersteue‐
rung.
Schaltgetriebe: Bei einem Autostopp
lässt sich der Motor durch Betätigen
des Kupplungspedals starten 3 167.
Automatikgetriebe oder automatisier‐
tes Schaltgetriebe: Bei einem Auto‐
stopp kann der Motor durch Freigabe des Bremspedals gestartet werden
3 167.

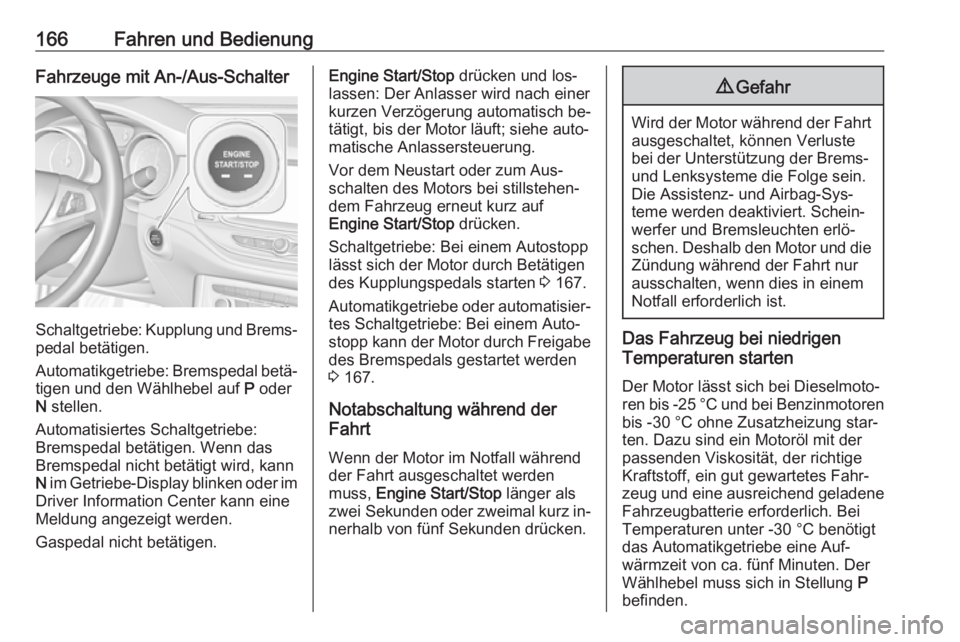

166Fahren und BedienungFahrzeuge mit An-/Aus-Schalter
Schaltgetriebe: Kupplung und Brems‐
pedal betätigen.
Automatikgetriebe: Bremspedal betä‐ tigen und den Wählhebel auf P oder
N stellen.
Automatisiertes Schaltgetriebe:
Bremspedal betätigen. Wenn das
Bremspedal nicht betätigt wird, kann
N im Getriebe-Display blinken oder im
Driver Information Center kann eine
Meldung angezeigt werden.
Gaspedal nicht betätigen.
Engine Start/Stop drücken und los‐
lassen: Der Anlasser wird nach einer
kurzen Verzögerung automatisch be‐ tätigt, bis der Motor läuft; siehe auto‐
matische Anlassersteuerung.
Vor dem Neustart oder zum Aus‐ schalten des Motors bei stillstehen‐
dem Fahrzeug erneut kurz auf
Engine Start/Stop drücken.
Schaltgetriebe: Bei einem Autostopp lässt sich der Motor durch Betätigen
des Kupplungspedals starten 3 167.
Automatikgetriebe oder automatisier‐
tes Schaltgetriebe: Bei einem Auto‐
stopp kann der Motor durch Freigabe
des Bremspedals gestartet werden
3 167.
Notabschaltung während der
Fahrt
Wenn der Motor im Notfall während
der Fahrt ausgeschaltet werden
muss, Engine Start/Stop länger als
zwei Sekunden oder zweimal kurz in‐
nerhalb von fünf Sekunden drücken.9 Gefahr
Wird der Motor während der Fahrt
ausgeschaltet, können Verluste
bei der Unterstützung der Brems-
und Lenksysteme die Folge sein.
Die Assistenz- und Airbag-Sys‐
teme werden deaktiviert. Schein‐
werfer und Bremsleuchten erlö‐
schen. Deshalb den Motor und die Zündung während der Fahrt nur
ausschalten, wenn dies in einem
Notfall erforderlich ist.
Das Fahrzeug bei niedrigen
Temperaturen starten
Der Motor lässt sich bei Dieselmoto‐ren bis -25 °C und bei Benzinmotoren
bis -30 °C ohne Zusatzheizung star‐
ten. Dazu sind ein Motoröl mit der
passenden Viskosität, der richtige
Kraftstoff, ein gut gewartetes Fahr‐
zeug und eine ausreichend geladene
Fahrzeugbatterie erforderlich. Bei
Temperaturen unter -30 °C benötigt
das Automatikgetriebe eine Auf‐ wärmzeit von ca. fünf Minuten. Der
Wählhebel muss sich in Stellung P
befinden.

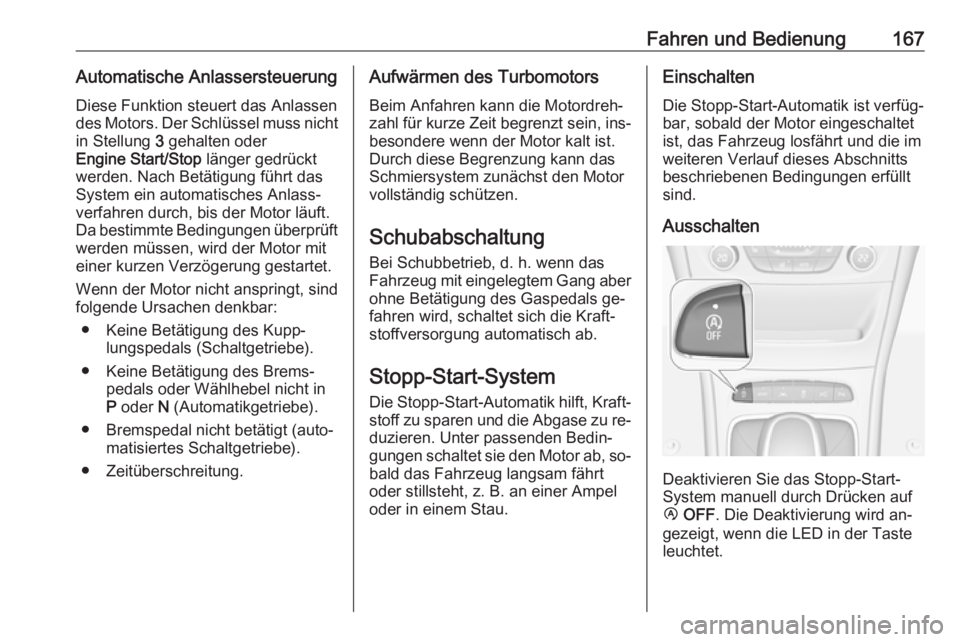

Fahren und Bedienung167Automatische AnlassersteuerungDiese Funktion steuert das Anlassen
des Motors. Der Schlüssel muss nicht
in Stellung 3 gehalten oder
Engine Start/Stop länger gedrückt
werden. Nach Betätigung führt das
System ein automatisches Anlass‐
verfahren durch, bis der Motor läuft.
Da bestimmte Bedingungen überprüft
werden müssen, wird der Motor mit
einer kurzen Verzögerung gestartet.
Wenn der Motor nicht anspringt, sind
folgende Ursachen denkbar:
● Keine Betätigung des Kupp‐ lungspedals (Schaltgetriebe).
● Keine Betätigung des Brems‐ pedals oder Wählhebel nicht inP oder N (Automatikgetriebe).
● Bremspedal nicht betätigt (auto‐ matisiertes Schaltgetriebe).
● Zeitüberschreitung.Aufwärmen des Turbomotors
Beim Anfahren kann die Motordreh‐
zahl für kurze Zeit begrenzt sein, ins‐
besondere wenn der Motor kalt ist.
Durch diese Begrenzung kann das
Schmiersystem zunächst den Motor
vollständig schützen.
Schubabschaltung Bei Schubbetrieb, d. h. wenn das
Fahrzeug mit eingelegtem Gang aber
ohne Betätigung des Gaspedals ge‐
fahren wird, schaltet sich die Kraft‐
stoffversorgung automatisch ab.
Stopp-Start-System Die Stopp-Start-Automatik hilft, Kraft‐
stoff zu sparen und die Abgase zu re‐
duzieren. Unter passenden Bedin‐
gungen schaltet sie den Motor ab, so‐ bald das Fahrzeug langsam fährt
oder stillsteht, z. B. an einer Ampel
oder in einem Stau.Einschalten
Die Stopp-Start-Automatik ist verfüg‐
bar, sobald der Motor eingeschaltet
ist, das Fahrzeug losfährt und die im
weiteren Verlauf dieses Abschnitts
beschriebenen Bedingungen erfüllt
sind.
Ausschalten
Deaktivieren Sie das Stopp-Start-
System manuell durch Drücken auf
Ï OFF . Die Deaktivierung wird an‐
gezeigt, wenn die LED in der Taste
leuchtet.

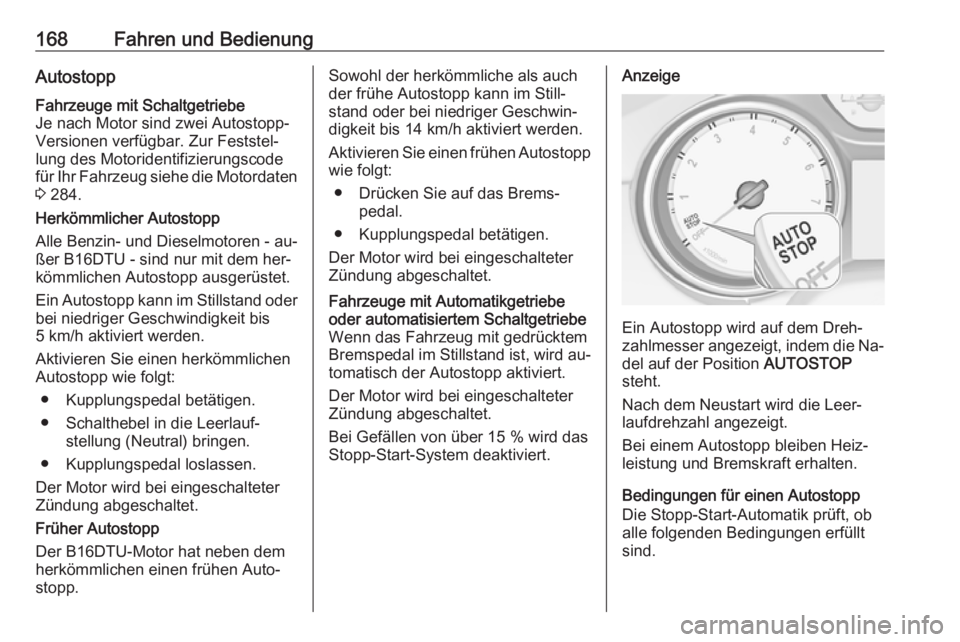

168Fahren und BedienungAutostoppFahrzeuge mit SchaltgetriebeJe nach Motor sind zwei Autostopp-
Versionen verfügbar. Zur Feststel‐
lung des Motoridentifizierungscode für Ihr Fahrzeug siehe die Motordaten 3 284.
Herkömmlicher Autostopp
Alle Benzin- und Dieselmotoren - au‐
ßer B16DTU - sind nur mit dem her‐
kömmlichen Autostopp ausgerüstet.
Ein Autostopp kann im Stillstand oder bei niedriger Geschwindigkeit bis
5 km/h aktiviert werden.
Aktivieren Sie einen herkömmlichen
Autostopp wie folgt:
● Kupplungspedal betätigen.
● Schalthebel in die Leerlauf‐ stellung (Neutral) bringen.
● Kupplungspedal loslassen.
Der Motor wird bei eingeschalteter
Zündung abgeschaltet.
Früher Autostopp
Der B16DTU-Motor hat neben dem
herkömmlichen einen frühen Auto‐
stopp.Sowohl der herkömmliche als auch
der frühe Autostopp kann im Still‐
stand oder bei niedriger Geschwin‐
digkeit bis 14 km/h aktiviert werden.
Aktivieren Sie einen frühen Autostopp wie folgt:
● Drücken Sie auf das Brems‐ pedal.
● Kupplungspedal betätigen.
Der Motor wird bei eingeschalteter
Zündung abgeschaltet.Fahrzeuge mit Automatikgetriebe
oder automatisiertem Schaltgetriebe
Wenn das Fahrzeug mit gedrücktem
Bremspedal im Stillstand ist, wird au‐ tomatisch der Autostopp aktiviert.
Der Motor wird bei eingeschalteter
Zündung abgeschaltet.
Bei Gefällen von über 15 % wird das
Stopp-Start-System deaktiviert.Anzeige
Ein Autostopp wird auf dem Dreh‐
zahlmesser angezeigt, indem die Na‐
del auf der Position AUTOSTOP
steht.
Nach dem Neustart wird die Leer‐
laufdrehzahl angezeigt.
Bei einem Autostopp bleiben Heiz‐
leistung und Bremskraft erhalten.
Bedingungen für einen Autostopp Die Stopp-Start-Automatik prüft, ob
alle folgenden Bedingungen erfüllt
sind.
