OPEL ASTRA K 2016.5 Betriebsanleitung (in German)

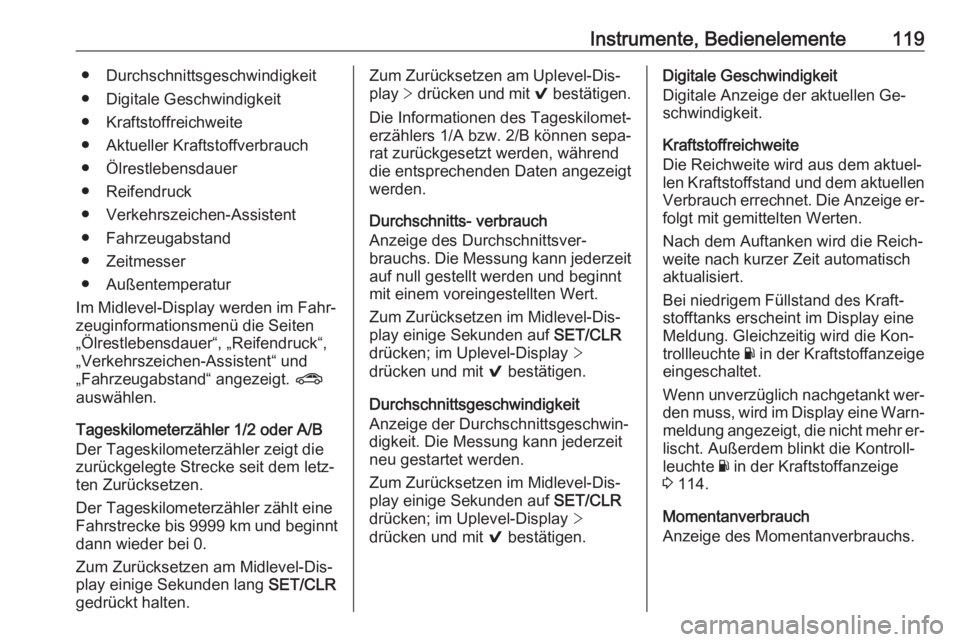

Instrumente, Bedienelemente119● Durchschnittsgeschwindigkeit
● Digitale Geschwindigkeit
● Kraftstoffreichweite
● Aktueller Kraftstoffverbrauch
● Ölrestlebensdauer
● Reifendruck
● Verkehrszeichen-Assistent
● Fahrzeugabstand
● Zeitmesser
● Außentemperatur
Im Midlevel-Display werden im Fahr‐ zeuginformationsmenü die Seiten
„Ölrestlebensdauer“, „Reifendruck“,
„Verkehrszeichen-Assistent“ und
„Fahrzeugabstand“ angezeigt. ?
auswählen.
Tageskilometerzähler 1/2 oder A/B
Der Tageskilometerzähler zeigt die
zurückgelegte Strecke seit dem letz‐
ten Zurücksetzen.
Der Tageskilometerzähler zählt eine
Fahrstrecke bis 9999 km und beginnt
dann wieder bei 0.
Zum Zurücksetzen am Midlevel-Dis‐ play einige Sekunden lang SET/CLR
gedrückt halten.Zum Zurücksetzen am Uplevel-Dis‐
play > drücken und mit 9 bestätigen.
Die Informationen des Tageskilomet‐
erzählers 1/A bzw. 2/B können sepa‐
rat zurückgesetzt werden, während
die entsprechenden Daten angezeigt
werden.
Durchschnitts- verbrauch
Anzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit
auf null gestellt werden und beginnt
mit einem voreingestellten Wert.
Zum Zurücksetzen im Midlevel-Dis‐
play einige Sekunden auf SET/CLR
drücken; im Uplevel-Display >
drücken und mit 9 bestätigen.
Durchschnittsgeschwindigkeit Anzeige der Durchschnittsgeschwin‐
digkeit. Die Messung kann jederzeit
neu gestartet werden.
Zum Zurücksetzen im Midlevel-Dis‐
play einige Sekunden auf SET/CLR
drücken; im Uplevel-Display >
drücken und mit 9 bestätigen.Digitale Geschwindigkeit
Digitale Anzeige der aktuellen Ge‐
schwindigkeit.
Kraftstoffreichweite
Die Reichweite wird aus dem aktuel‐
len Kraftstoffstand und dem aktuellen Verbrauch errechnet. Die Anzeige er‐
folgt mit gemittelten Werten.
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch
aktualisiert.
Bei niedrigem Füllstand des Kraft‐
stofftanks erscheint im Display eine
Meldung. Gleichzeitig wird die Kon‐
trollleuchte Y in der Kraftstoffanzeige
eingeschaltet.
Wenn unverzüglich nachgetankt wer‐
den muss, wird im Display eine Warn‐ meldung angezeigt, die nicht mehr er‐
lischt. Außerdem blinkt die Kontroll‐
leuchte Y in der Kraftstoffanzeige
3 114.
Momentanverbrauch
Anzeige des Momentanverbrauchs.

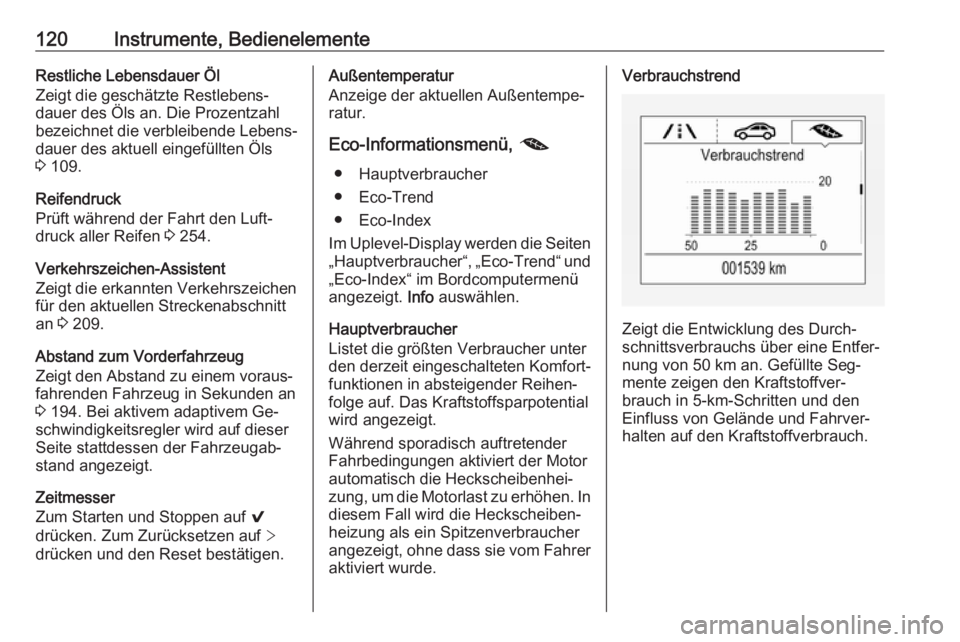

120Instrumente, BedienelementeRestliche Lebensdauer Öl
Zeigt die geschätzte Restlebens‐
dauer des Öls an. Die Prozentzahl
bezeichnet die verbleibende Lebens‐
dauer des aktuell eingefüllten Öls
3 109.
Reifendruck
Prüft während der Fahrt den Luft‐ druck aller Reifen 3 254.
Verkehrszeichen-Assistent
Zeigt die erkannten Verkehrszeichen
für den aktuellen Streckenabschnitt
an 3 209.
Abstand zum Vorderfahrzeug
Zeigt den Abstand zu einem voraus‐
fahrenden Fahrzeug in Sekunden an
3 194. Bei aktivem adaptivem Ge‐
schwindigkeitsregler wird auf dieser
Seite stattdessen der Fahrzeugab‐
stand angezeigt.
Zeitmesser
Zum Starten und Stoppen auf 9
drücken. Zum Zurücksetzen auf >
drücken und den Reset bestätigen.Außentemperatur
Anzeige der aktuellen Außentempe‐
ratur.
Eco-Informationsmenü, @
● Hauptverbraucher
● Eco-Trend
● Eco-Index
Im Uplevel-Display werden die Seiten
„Hauptverbraucher“, „Eco-Trend“ und „Eco-Index“ im Bordcomputermenü
angezeigt. Info auswählen.
Hauptverbraucher
Listet die größten Verbraucher unter den derzeit eingeschalteten Komfort‐
funktionen in absteigender Reihen‐
folge auf. Das Kraftstoffsparpotential
wird angezeigt.
Während sporadisch auftretender
Fahrbedingungen aktiviert der Motor
automatisch die Heckscheibenhei‐
zung, um die Motorlast zu erhöhen. In
diesem Fall wird die Heckscheiben‐
heizung als ein Spitzenverbraucher
angezeigt, ohne dass sie vom Fahrer aktiviert wurde.Verbrauchstrend
Zeigt die Entwicklung des Durch‐
schnittsverbrauchs über eine Entfer‐
nung von 50 km an. Gefüllte Seg‐ mente zeigen den Kraftstoffver‐
brauch in 5-km-Schritten und den
Einfluss von Gelände und Fahrver‐
halten auf den Kraftstoffverbrauch.

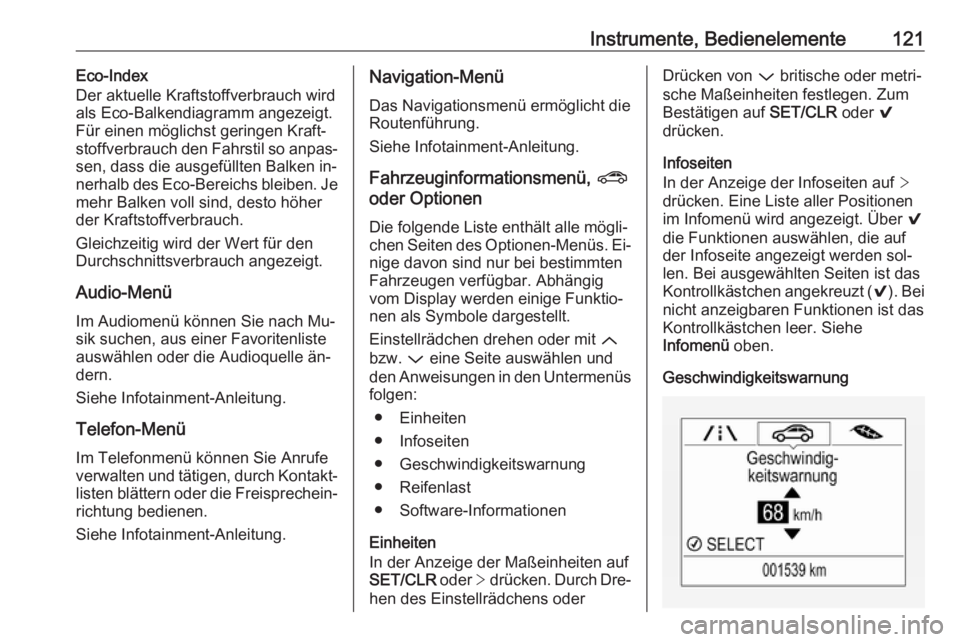

Instrumente, Bedienelemente121Eco-Index
Der aktuelle Kraftstoffverbrauch wird
als Eco-Balkendiagramm angezeigt.
Für einen möglichst geringen Kraft‐
stoffverbrauch den Fahrstil so anpas‐
sen, dass die ausgefüllten Balken in‐
nerhalb des Eco-Bereichs bleiben. Je
mehr Balken voll sind, desto höher
der Kraftstoffverbrauch.
Gleichzeitig wird der Wert für den
Durchschnittsverbrauch angezeigt.
Audio-MenüIm Audiomenü können Sie nach Mu‐
sik suchen, aus einer Favoritenliste
auswählen oder die Audioquelle än‐
dern.
Siehe Infotainment-Anleitung.
Telefon-Menü
Im Telefonmenü können Sie Anrufe
verwalten und tätigen, durch Kontakt‐ listen blättern oder die Freisprechein‐
richtung bedienen.
Siehe Infotainment-Anleitung.Navigation-Menü
Das Navigationsmenü ermöglicht die
Routenführung.
Siehe Infotainment-Anleitung.
Fahrzeuginformationsmenü, ?
oder Optionen
Die folgende Liste enthält alle mögli‐
chen Seiten des Optionen-Menüs. Ei‐
nige davon sind nur bei bestimmten
Fahrzeugen verfügbar. Abhängig
vom Display werden einige Funktio‐
nen als Symbole dargestellt.
Einstellrädchen drehen oder mit Q
bzw. P eine Seite auswählen und
den Anweisungen in den Untermenüs folgen:
● Einheiten
● Infoseiten
● Geschwindigkeitswarnung ● Reifenlast
● Software-Informationen
Einheiten
In der Anzeige der Maßeinheiten auf
SET/CLR oder > drücken. Durch Dre‐
hen des Einstellrädchens oderDrücken von P britische oder metri‐
sche Maßeinheiten festlegen. Zum
Bestätigen auf SET/CLR oder 9
drücken.
Infoseiten
In der Anzeige der Infoseiten auf >
drücken. Eine Liste aller Positionen
im Infomenü wird angezeigt. Über 9
die Funktionen auswählen, die auf
der Infoseite angezeigt werden sol‐
len. Bei ausgewählten Seiten ist das
Kontrollkästchen angekreuzt ( 9). Bei
nicht anzeigbaren Funktionen ist das Kontrollkästchen leer. Siehe
Infomenü oben.
Geschwindigkeitswarnung

122Instrumente, BedienelementeDie Geschwindigkeitswarnung infor‐
miert den Fahrer, wenn eine einge‐
stellte Geschwindigkeit überschritten
wird.
Zum Einstellen der Geschwindig‐
keitswarnung auf SET/CLR oder >
drücken, während die Seite angezeigt wird. Zum Auswählen und Korrigieren
des Wertes das Einstellrädchen dre‐
hen oder auf Q bzw. P drücken.
Zum Einstellen der Geschwindigkeit auf SET/CLR oder 9 drücken. So‐
bald die Geschwindigkeit eingestellt ist, kann diese Funktion durch
Drücken auf SET/CLR oder 9 aus‐
geschaltet werden, während diese
Seite angezeigt wird. Beim Über‐
schreiten der festgelegten Maximal‐
geschwindigkeit wird eine Warnung
angezeigt und ein Warnton ausgege‐ ben.
Reifenbelastung
Die Reifendruck-Kategorie kann ent‐
sprechend dem aktuell vorhandenen
Reifendruck gewählt werden 3 254.
Software-Informationen
Zeigt die Open-Source Software-In‐
formationen an.Valet-Modus
Bestimmte Funktionen des Driver In‐
formation Centers und Info-Displays
können für bestimmte Fahrer einge‐
schränkt werden.
Der Valet-Modus kann im Menü
Einstellung im Fahrzeugpersonalisie‐
rungsmenü aktiviert oder deaktiviert
werden.
Fahrzeugpersonalisierung 3 127.
Weitere Informationen sind im Info‐
tainment-Handbuch zu finden.
Info-Display
Das Info-Display befindet sich in der Instrumententafel neben der Instru‐
menteneinheit.
Je nach Fahrzeugkonfiguration ver‐
fügt das Fahrzeug über ein
● Graphic-Info-Display
oder
● 7" Colour-Info-Display mit
Touchscreen-Funktionalität
oder
● 8" Colour-Info-Display mit
Touchscreen-FunktionalitätDas Fahrzeug ist mit einem 7"-
Colour-Info-Display mit Touchsc‐
reenfunktion ausgestattet.
Das Fahrzeug ist mit einem 8"-
Colour-Info-Display mit Touchsc‐
reenfunktion ausgestattet.
In den Info-Displays kann folgendes
angezeigt werden:
● Uhrzeit 3 97
● Außentemperatur 3 97
● Datum 3 97
● Infotainment System, siehe die Beschreibung in der Betriebsan‐
leitung des Infotainment Systems
● Anzeige der Rückfahrkamera 3 206
● Anzeige der Anweisungen für die
Einparkhilfe 3 197
● Navigation: siehe die Beschrei‐ bung in der Betriebsanleitung
des Infotainment Systems
● Systemmeldungen
● Einstellungen für Fahrzeugper‐ sonalisierung 3 127

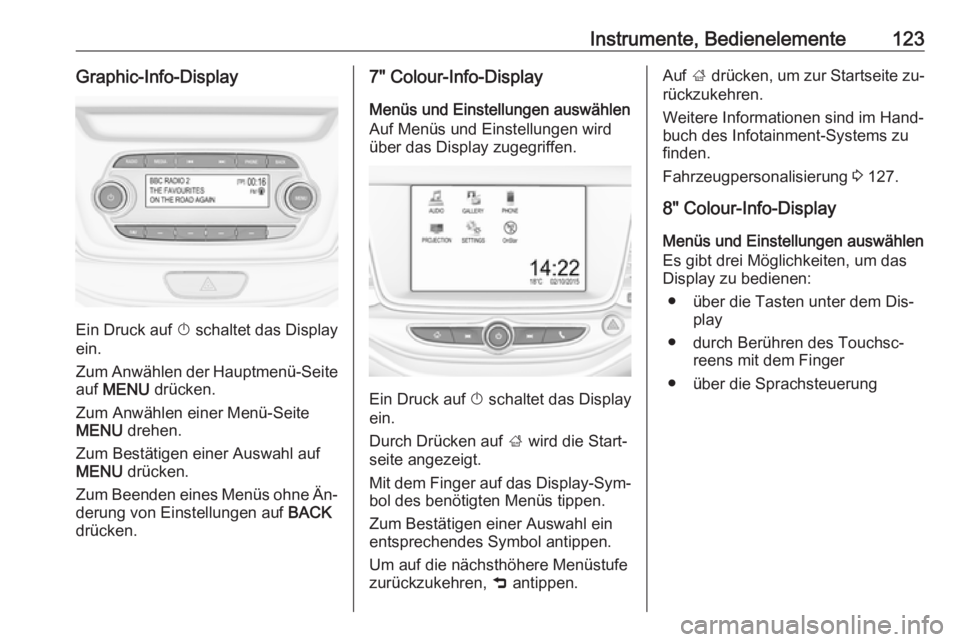

Instrumente, Bedienelemente123Graphic-Info-Display
Ein Druck auf X schaltet das Display
ein.
Zum Anwählen der Hauptmenü-Seite
auf MENU drücken.
Zum Anwählen einer Menü-Seite
MENU drehen.
Zum Bestätigen einer Auswahl auf
MENU drücken.
Zum Beenden eines Menüs ohne Än‐
derung von Einstellungen auf BACK
drücken.
7" Colour-Info-Display
Menüs und Einstellungen auswählen Auf Menüs und Einstellungen wird
über das Display zugegriffen.
Ein Druck auf X schaltet das Display
ein.
Durch Drücken auf ; wird die Start‐
seite angezeigt.
Mit dem Finger auf das Display-Sym‐
bol des benötigten Menüs tippen.
Zum Bestätigen einer Auswahl ein
entsprechendes Symbol antippen.
Um auf die nächsthöhere Menüstufe
zurückzukehren, 9 antippen.
Auf ; drücken, um zur Startseite zu‐
rückzukehren.
Weitere Informationen sind im Hand‐
buch des Infotainment-Systems zu
finden.
Fahrzeugpersonalisierung 3 127.
8" Colour-Info-Display
Menüs und Einstellungen auswählen
Es gibt drei Möglichkeiten, um das
Display zu bedienen:
● über die Tasten unter dem Dis‐ play
● durch Berühren des Touchsc‐ reens mit dem Finger
● über die Sprachsteuerung

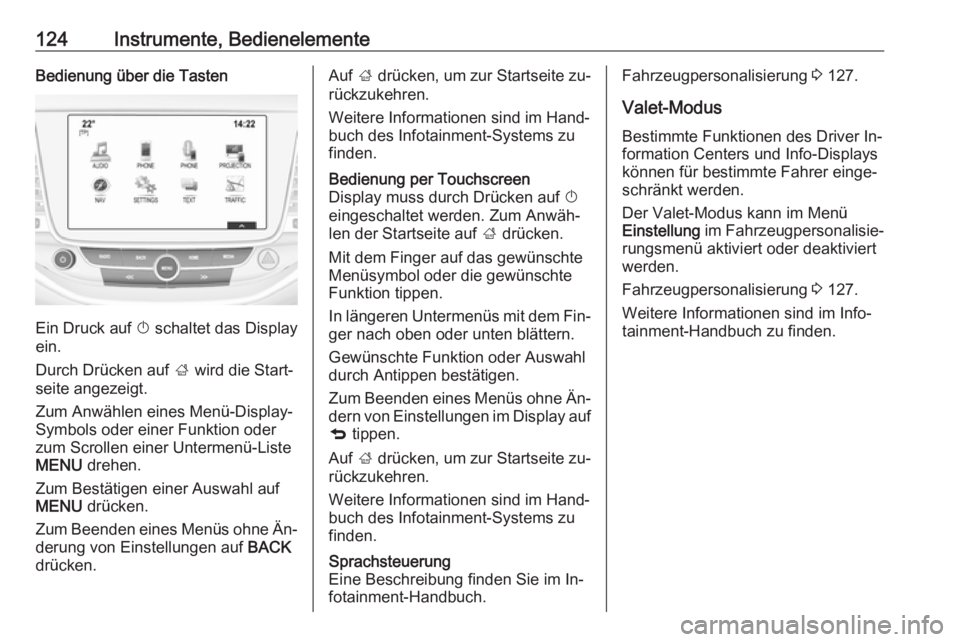

124Instrumente, BedienelementeBedienung über die Tasten
Ein Druck auf X schaltet das Display
ein.
Durch Drücken auf ; wird die Start‐
seite angezeigt.
Zum Anwählen eines Menü-Display-
Symbols oder einer Funktion oder
zum Scrollen einer Untermenü-Liste
MENU drehen.
Zum Bestätigen einer Auswahl auf
MENU drücken.
Zum Beenden eines Menüs ohne Än‐
derung von Einstellungen auf BACK
drücken.
Auf ; drücken, um zur Startseite zu‐
rückzukehren.
Weitere Informationen sind im Hand‐
buch des Infotainment-Systems zu
finden.Bedienung per Touchscreen
Display muss durch Drücken auf X
eingeschaltet werden. Zum Anwäh‐ len der Startseite auf ; drücken.
Mit dem Finger auf das gewünschte
Menüsymbol oder die gewünschte
Funktion tippen.
In längeren Untermenüs mit dem Fin‐ ger nach oben oder unten blättern.
Gewünschte Funktion oder Auswahl durch Antippen bestätigen.
Zum Beenden eines Menüs ohne Än‐
dern von Einstellungen im Display auf
q tippen.
Auf ; drücken, um zur Startseite zu‐
rückzukehren.
Weitere Informationen sind im Hand‐
buch des Infotainment-Systems zu
finden.Sprachsteuerung
Eine Beschreibung finden Sie im In‐
fotainment-Handbuch.Fahrzeugpersonalisierung 3 127.
Valet-Modus Bestimmte Funktionen des Driver In‐
formation Centers und Info-Displays
können für bestimmte Fahrer einge‐
schränkt werden.
Der Valet-Modus kann im Menü
Einstellung im Fahrzeugpersonalisie‐
rungsmenü aktiviert oder deaktiviert
werden.
Fahrzeugpersonalisierung 3 127.
Weitere Informationen sind im Info‐
tainment-Handbuch zu finden.

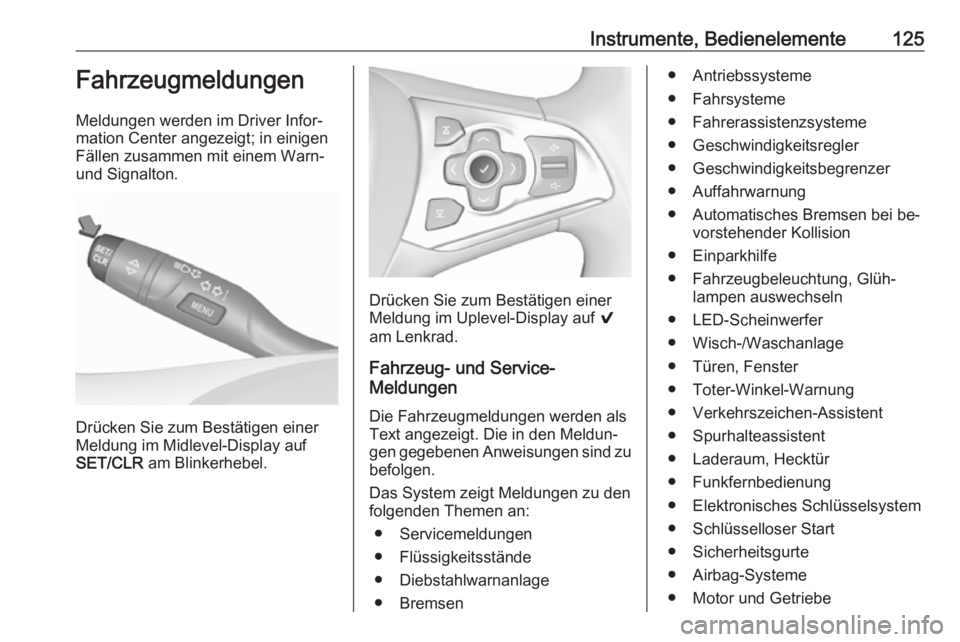

Instrumente, Bedienelemente125Fahrzeugmeldungen
Meldungen werden im Driver Infor‐
mation Center angezeigt; in einigen Fällen zusammen mit einem Warn-
und Signalton.
Drücken Sie zum Bestätigen einer
Meldung im Midlevel-Display auf
SET/CLR am Blinkerhebel.
Drücken Sie zum Bestätigen einer
Meldung im Uplevel-Display auf 9
am Lenkrad.
Fahrzeug- und Service-
Meldungen
Die Fahrzeugmeldungen werden als
Text angezeigt. Die in den Meldun‐
gen gegebenen Anweisungen sind zu
befolgen.
Das System zeigt Meldungen zu den folgenden Themen an:
● Servicemeldungen
● Flüssigkeitsstände
● Diebstahlwarnanlage
● Bremsen
● Antriebssysteme
● Fahrsysteme
● Fahrerassistenzsysteme ● Geschwindigkeitsregler
● Geschwindigkeitsbegrenzer
● Auffahrwarnung
● Automatisches Bremsen bei be‐ vorstehender Kollision
● Einparkhilfe
● Fahrzeugbeleuchtung, Glüh‐ lampen auswechseln
● LED-Scheinwerfer
● Wisch-/Waschanlage
● Türen, Fenster
● Toter-Winkel-Warnung
● Verkehrszeichen-Assistent
● Spurhalteassistent
● Laderaum, Hecktür
● Funkfernbedienung
● Elektronisches Schlüsselsystem
● Schlüsselloser Start
● Sicherheitsgurte
● Airbag-Systeme
● Motor und Getriebe

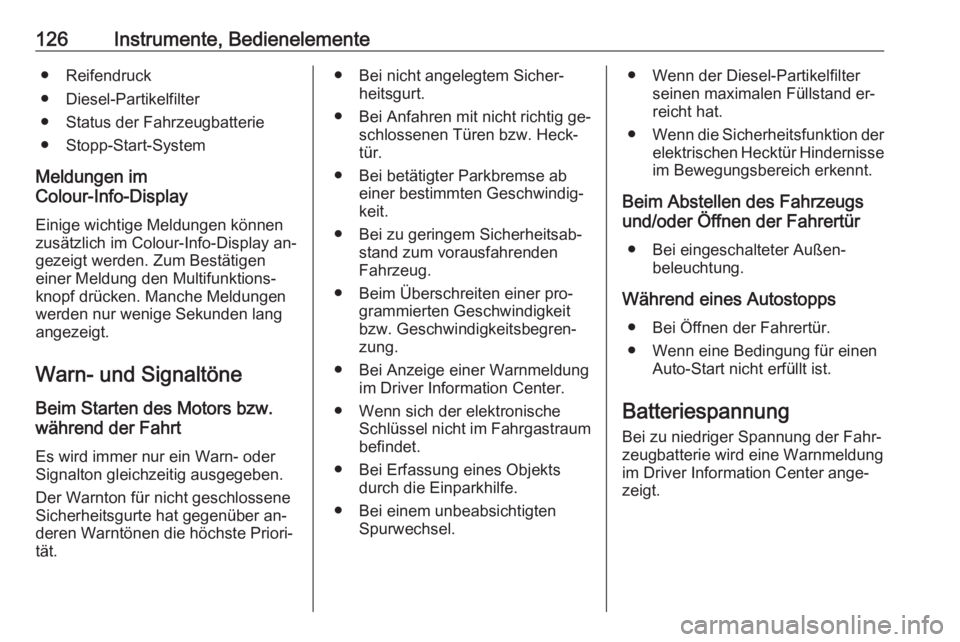

126Instrumente, Bedienelemente● Reifendruck
● Diesel-Partikelfilter
● Status der Fahrzeugbatterie
● Stopp-Start-System
Meldungen im
Colour-Info-Display
Einige wichtige Meldungen können
zusätzlich im Colour-Info-Display an‐ gezeigt werden. Zum Bestätigen
einer Meldung den Multifunktions‐
knopf drücken. Manche Meldungen
werden nur wenige Sekunden lang
angezeigt.
Warn- und Signaltöne Beim Starten des Motors bzw.
während der Fahrt
Es wird immer nur ein Warn- oder
Signalton gleichzeitig ausgegeben.
Der Warnton für nicht geschlossene
Sicherheitsgurte hat gegenüber an‐
deren Warntönen die höchste Priori‐
tät.● Bei nicht angelegtem Sicher‐ heitsgurt.
● Bei Anfahren mit nicht richtig ge‐ schlossenen Türen bzw. Heck‐
tür.
● Bei betätigter Parkbremse ab einer bestimmten Geschwindig‐keit.
● Bei zu geringem Sicherheitsab‐ stand zum vorausfahrenden
Fahrzeug.
● Beim Überschreiten einer pro‐ grammierten Geschwindigkeit
bzw. Geschwindigkeitsbegren‐
zung.
● Bei Anzeige einer Warnmeldung im Driver Information Center.
● Wenn sich der elektronische Schlüssel nicht im Fahrgastraumbefindet.
● Bei Erfassung eines Objekts durch die Einparkhilfe.
● Bei einem unbeabsichtigten Spurwechsel.● Wenn der Diesel-Partikelfilter seinen maximalen Füllstand er‐
reicht hat.
● Wenn die Sicherheitsfunktion der
elektrischen Hecktür Hindernisse
im Bewegungsbereich erkennt.
Beim Abstellen des Fahrzeugs
und/oder Öffnen der Fahrertür
● Bei eingeschalteter Außen‐ beleuchtung.
Während eines Autostopps ● Bei Öffnen der Fahrertür.
● Wenn eine Bedingung für einen Auto-Start nicht erfüllt ist.
Batteriespannung
Bei zu niedriger Spannung der Fahr‐
zeugbatterie wird eine Warnmeldung
im Driver Information Center ange‐
zeigt.

Instrumente, Bedienelemente1271. Alle elektrischen Verbraucherausschalten, die für das sichere
Fahren nicht erforderlich sind -
z. B. Sitzheizung, Heckscheiben‐
heizung oder andere Hauptver‐
braucher.
2. Die Fahrzeugbatterie durch län‐ geres ununterbrochenes Fahren
oder mithilfe eines Ladegeräts
aufladen.
Die Warnmeldung verschwindet,
nachdem der Motor zweimal ohne
Spannungsabfall gestartet wurde.
Wenn die Fahrzeugbatterie nicht auf‐
geladen werden kann, die Störungs‐
ursache von einer Werkstatt beheben lassen.Personalisierung
Fahrzeugpersonalisierung Das Verhalten des Fahrzeugs kann
durch Ändern der Einstellungen im
Info Display personalisiert werden.
Einige der persönlichen Einstellun‐
gen mehrerer Fahrer können indivi‐
duell für jeden Fahrzeugschlüssel ge‐ speichert werden. Gespeicherte Ein‐
stellungen 3 24.
Je nach Fahrzeugausstattung und
länderspezifischen Vorschriften sind
manche der nachfolgend beschriebe‐ nen Funktionen u. U. nicht verfügbar.
Einige Funktionen werden nur bei
laufendem Motor angezeigt oder ak‐
tiviert.
Persönliche Einstellungen
Graphic-Info-Display
Zum Öffnen des jeweiligen Menüs auf MENU drücken.
Einstellungen (Settings) anwählen,
die Liste durchsehen und Fahrzeu‐
geinstellungen (Vehicle Settings) an‐
wählen.
In den dazugehörigen Untermenüs
können die folgenden Einstellungen
geändert werden:
Fahrzeugeinstellungen (Vehicle
Settings)
● Klima und Luftqualität
Autom. Gebläse: Maximal : Än‐
dert die Stufe des Luftstroms im
Fahrgastraum im Automatik‐
modus der Klimaanlage.
Autom. Sitzheizung : Aktiviert die
Sitzheizung automatisch.
Anti-Beschlag : Unterstützt das
Freiblasen der Windschutz‐
scheibe durch automatische An‐
wahl der entsprechenden

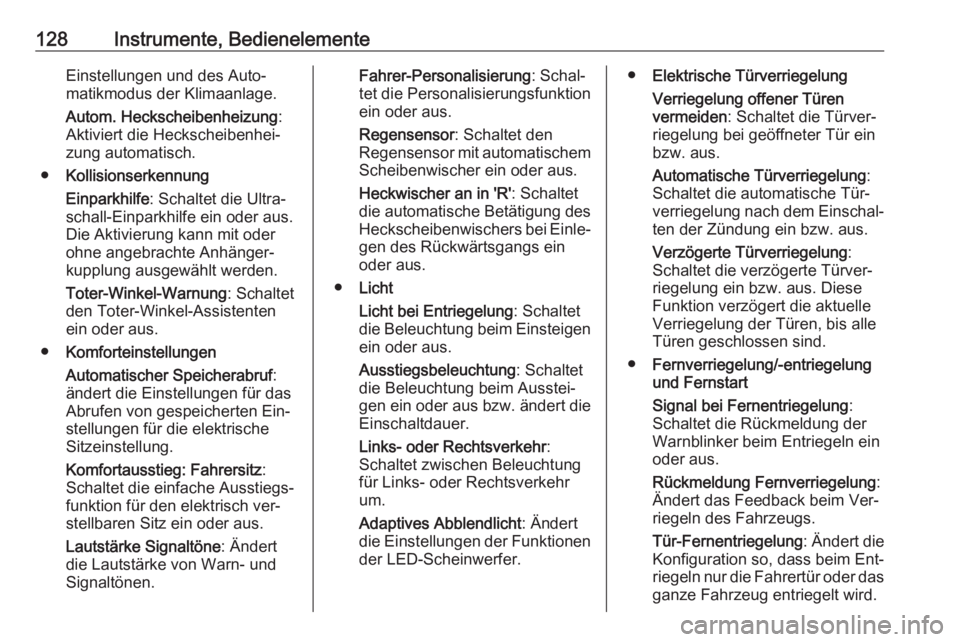

128Instrumente, BedienelementeEinstellungen und des Auto‐matikmodus der Klimaanlage.
Autom. Heckscheibenheizung :
Aktiviert die Heckscheibenhei‐
zung automatisch.
● Kollisionserkennung
Einparkhilfe : Schaltet die Ultra‐
schall-Einparkhilfe ein oder aus. Die Aktivierung kann mit oderohne angebrachte Anhänger‐
kupplung ausgewählt werden.
Toter-Winkel-Warnung : Schaltet
den Toter-Winkel-Assistenten
ein oder aus.
● Komforteinstellungen
Automatischer Speicherabruf :
ändert die Einstellungen für das
Abrufen von gespeicherten Ein‐ stellungen für die elektrische
Sitzeinstellung.
Komfortausstieg: Fahrersitz :
Schaltet die einfache Ausstiegs‐
funktion für den elektrisch ver‐
stellbaren Sitz ein oder aus.
Lautstärke Signaltöne : Ändert
die Lautstärke von Warn- und Signaltönen.Fahrer-Personalisierung : Schal‐
tet die Personalisierungsfunktion
ein oder aus.
Regensensor : Schaltet den
Regensensor mit automatischem Scheibenwischer ein oder aus.
Heckwischer an in 'R' : Schaltet
die automatische Betätigung des
Heckscheibenwischers bei Einle‐ gen des Rückwärtsgangs ein
oder aus.
● Licht
Licht bei Entriegelung : Schaltet
die Beleuchtung beim Einsteigen
ein oder aus.
Ausstiegsbeleuchtung : Schaltet
die Beleuchtung beim Ausstei‐
gen ein oder aus bzw. ändert die Einschaltdauer.
Links- oder Rechtsverkehr :
Schaltet zwischen Beleuchtung
für Links- oder Rechtsverkehr
um.
Adaptives Abblendlicht : Ändert
die Einstellungen der Funktionen
der LED-Scheinwerfer.● Elektrische Türverriegelung
Verriegelung offener Türen
vermeiden : Schaltet die Türver‐
riegelung bei geöffneter Tür ein
bzw. aus.
Automatische Türverriegelung :
Schaltet die automatische Tür‐ verriegelung nach dem Einschal‐
ten der Zündung ein bzw. aus.
Verzögerte Türverriegelung :
Schaltet die verzögerte Türver‐
riegelung ein bzw. aus. Diese
Funktion verzögert die aktuelle Verriegelung der Türen, bis alle
Türen geschlossen sind.
● Fernverriegelung/-entriegelung
und Fernstart
Signal bei Fernentriegelung :
Schaltet die Rückmeldung der
Warnblinker beim Entriegeln ein
oder aus.
Rückmeldung Fernverriegelung :
Ändert das Feedback beim Ver‐ riegeln des Fahrzeugs.
Tür-Fernentriegelung : Ändert die
Konfiguration so, dass beim Ent‐ riegeln nur die Fahrertür oder das ganze Fahrzeug entriegelt wird.
