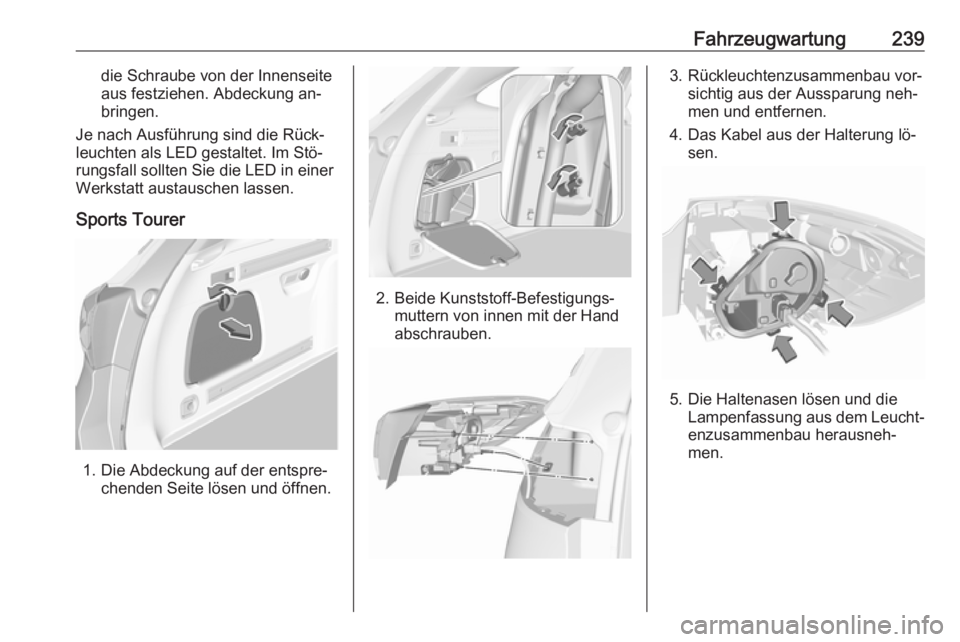

Fahrzeugwartung239die Schraube von der Innenseite
aus festziehen. Abdeckung an‐
bringen.
Je nach Ausführung sind die Rück‐ leuchten als LED gestaltet. Im Stö‐
rungsfall sollten Sie die LED in einer
Werkstatt austauschen lassen.
Sports Tourer
1. Die Abdeckung auf der entspre‐ chenden Seite lösen und öffnen.
2. Beide Kunststoff-Befestigungs‐muttern von innen mit der Hand
abschrauben.
3. Rückleuchtenzusammenbau vor‐ sichtig aus der Aussparung neh‐
men und entfernen.
4. Das Kabel aus der Halterung lö‐ sen.
5. Die Haltenasen lösen und dieLampenfassung aus dem Leucht‐
enzusammenbau herausneh‐
men.

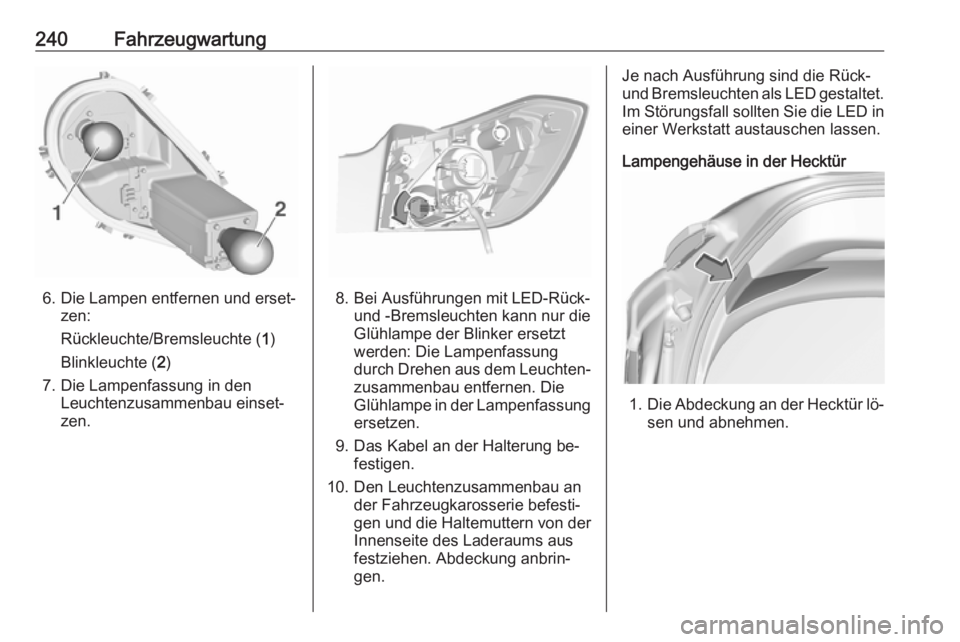

240Fahrzeugwartung
6. Die Lampen entfernen und erset‐zen:
Rückleuchte/Bremsleuchte ( 1)
Blinkleuchte ( 2)
7. Die Lampenfassung in den Leuchtenzusammenbau einset‐
zen.8. Bei Ausführungen mit LED-Rück- und -Bremsleuchten kann nur die
Glühlampe der Blinker ersetzt
werden: Die Lampenfassung
durch Drehen aus dem Leuchten‐ zusammenbau entfernen. Die
Glühlampe in der Lampenfassung
ersetzen.
9. Das Kabel an der Halterung be‐ festigen.
10. Den Leuchtenzusammenbau an der Fahrzeugkarosserie befesti‐
gen und die Haltemuttern von der
Innenseite des Laderaums aus
festziehen. Abdeckung anbrin‐
gen.
Je nach Ausführung sind die Rück- und Bremsleuchten als LED gestaltet.
Im Störungsfall sollten Sie die LED in einer Werkstatt austauschen lassen.
Lampengehäuse in der Hecktür
1. Die Abdeckung an der Hecktür lö‐
sen und abnehmen.

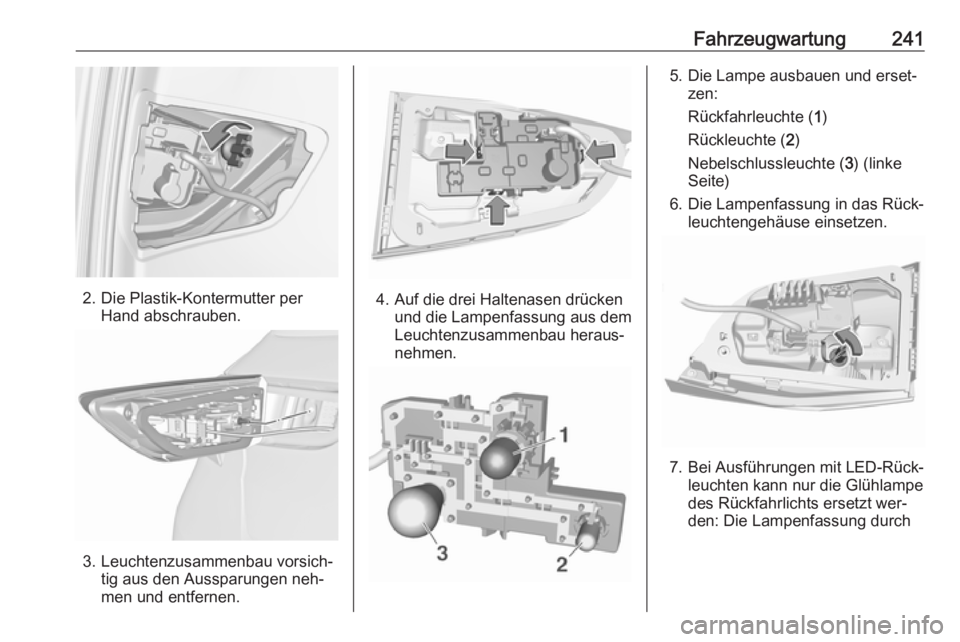

Fahrzeugwartung241
2. Die Plastik-Kontermutter perHand abschrauben.
3. Leuchtenzusammenbau vorsich‐ tig aus den Aussparungen neh‐
men und entfernen.
4. Auf die drei Haltenasen drücken und die Lampenfassung aus dem
Leuchtenzusammenbau heraus‐
nehmen.
5. Die Lampe ausbauen und erset‐ zen:
Rückfahrleuchte ( 1)
Rückleuchte ( 2)
Nebelschlussleuchte ( 3) (linke
Seite)
6. Die Lampenfassung in das Rück‐ leuchtengehäuse einsetzen.
7. Bei Ausführungen mit LED-Rück‐leuchten kann nur die Glühlampe
des Rückfahrlichts ersetzt wer‐
den: Die Lampenfassung durch

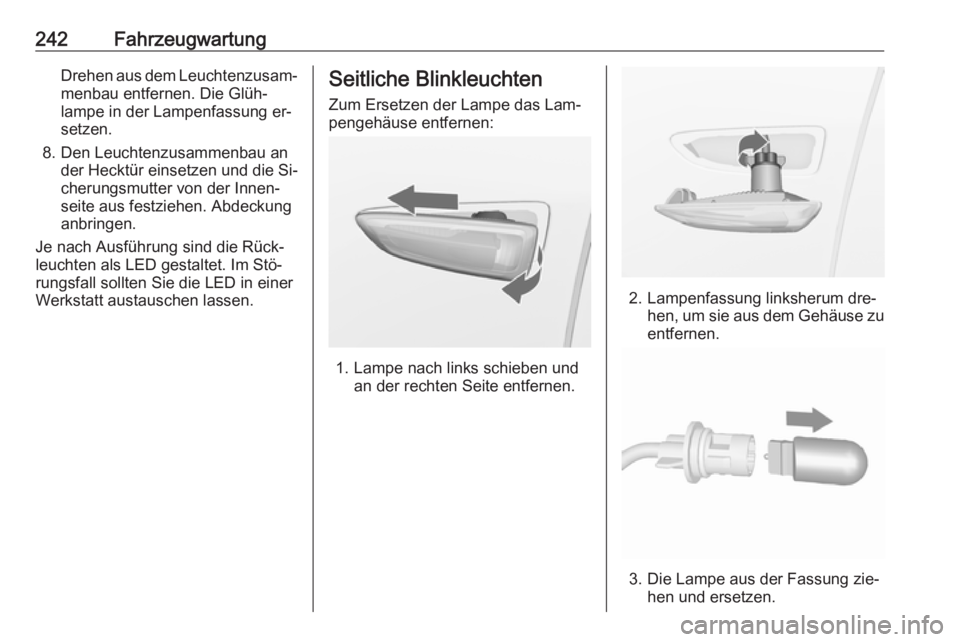

242FahrzeugwartungDrehen aus dem Leuchtenzusam‐menbau entfernen. Die Glüh‐
lampe in der Lampenfassung er‐
setzen.
8. Den Leuchtenzusammenbau an der Hecktür einsetzen und die Si‐
cherungsmutter von der Innen‐
seite aus festziehen. Abdeckung
anbringen.
Je nach Ausführung sind die Rück‐
leuchten als LED gestaltet. Im Stö‐
rungsfall sollten Sie die LED in einer
Werkstatt austauschen lassen.Seitliche Blinkleuchten
Zum Ersetzen der Lampe das Lam‐
pengehäuse entfernen:
1. Lampe nach links schieben und an der rechten Seite entfernen.
2. Lampenfassung linksherum dre‐hen, um sie aus dem Gehäuse zu
entfernen.
3. Die Lampe aus der Fassung zie‐ hen und ersetzen.

Fahrzeugwartung2434. Lampenfassung einsetzen undrechtsherum drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Kennzeichenleuchte
1. Schraubendreher in die Ausspa‐ rung der Abdeckung einführen,
zur Seite drücken und die Feder
lösen.
2. Lampe nach unten herausneh‐ men, dabei nicht am Kabel zie‐
hen.
3. Die Lampenfassung linksherum drehen, um sie aus dem Lampen‐
gehäuse zu entfernen.4. Die Lampe aus der Fassung zie‐ hen und ersetzen.
5. Die Lampenfassung in das Lam‐ pengehäuse einsetzen und
rechtsherum drehen.
6. Die Lampe in den Stoßfänger ein‐
setzen und einrasten lassen.
Einige Ausführungen verfügen über
LED-Kennzeichenleuchten. Defekte
LED in einer Werkstatt ersetzen las‐
sen.

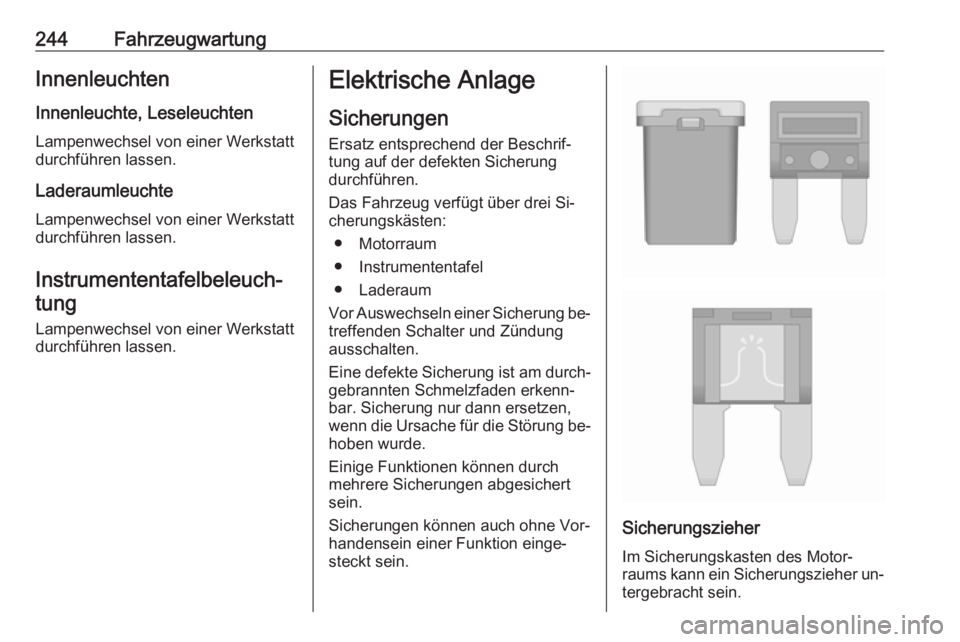

244FahrzeugwartungInnenleuchtenInnenleuchte, Leseleuchten
Lampenwechsel von einer Werkstatt
durchführen lassen.
Laderaumleuchte Lampenwechsel von einer Werkstatt
durchführen lassen.
Instrumententafelbeleuch‐ tung
Lampenwechsel von einer Werkstatt
durchführen lassen.Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über drei Si‐
cherungskästen:
● Motorraum
● Instrumententafel
● Laderaum
Vor Auswechseln einer Sicherung be‐ treffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐
gebrannten Schmelzfaden erkenn‐
bar. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.
Sicherungszieher
Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher un‐ tergebracht sein.

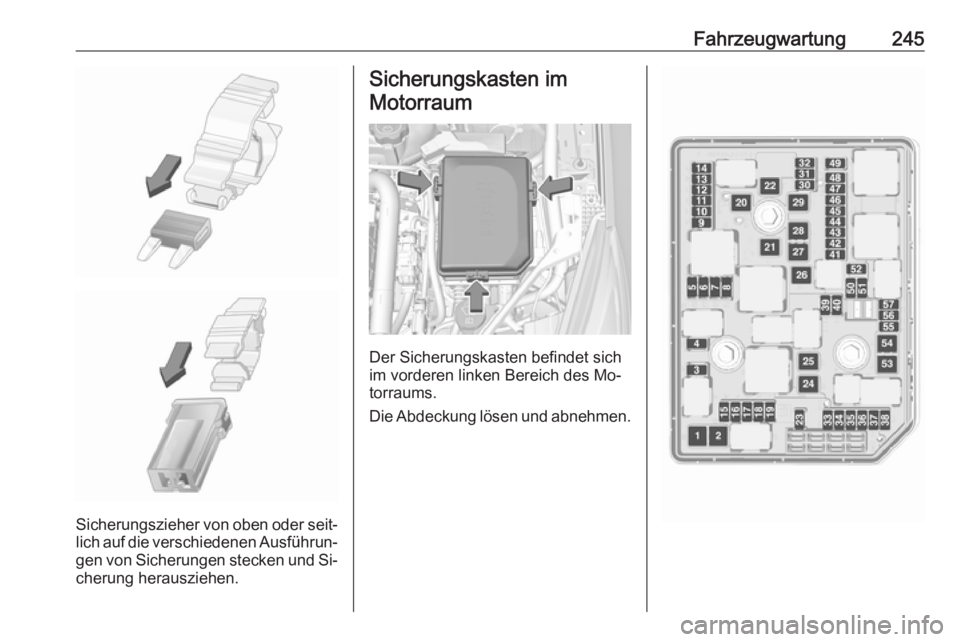

Fahrzeugwartung245
Sicherungszieher von oben oder seit‐lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und Si‐
cherung herausziehen.
Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des Mo‐
torraums.
Die Abdeckung lösen und abnehmen.

246FahrzeugwartungNr.Stromkreis1Anlasser2Anlasser3Abgassensor4Motorsteuergerät5Motorfunktionen6Getriebesteuergerät7–8Motorsteuergerät9Klimatisierungssysteme10Diesel-Abgasanlage11Hecktürverriegelung, Getriebe12Lendenwirbelmassage Sitz13Nachlaufpumpe14Diesel-Abgasanlage15Abgassensor16Kraftstoffeinspritzung17KraftstoffeinspritzungNr.Stromkreis18Diesel-Abgasanlage19Diesel-Abgasanlage20–21DC/AC-Wandler22ABS23Waschanlage für Front- und
Heckscheibe24–25Heizung Diesel-Kraftstoff26Getriebesteuergerät27Power-Modul Hecktür28–29Heckscheibenheizung30Außenspiegelenteisung31–32Gleichstromtrafo/LED-Display/
elektrische Heizung/Klimatisie‐
rung/GlühkerzensteuerungNr.Stromkreis33Diebstahlwarnanlage34Hupe35Zubehörsteckdose Laderaum36Rechtes Fernlicht (Halogen)/
rechtes Abblendlicht (LED)37Fernlicht links (Halogen)38LED-Scheinwerfer/automati‐
sche Leuchtweitenregulierung39Nebelscheinwerfer40OnStar41Wasser-in-Kraftstoff-Sensor/
Wasserpumpe42Manuelle Leuchtweitenregulie‐
rung43Kraftstoffpumpe44Rückfahrkamera/Innenrückb‐
lickspiegel/Anhängermodul45LED-Scheinwerfer, links/auto‐
matische Leuchtweitenregulie‐
rung, links

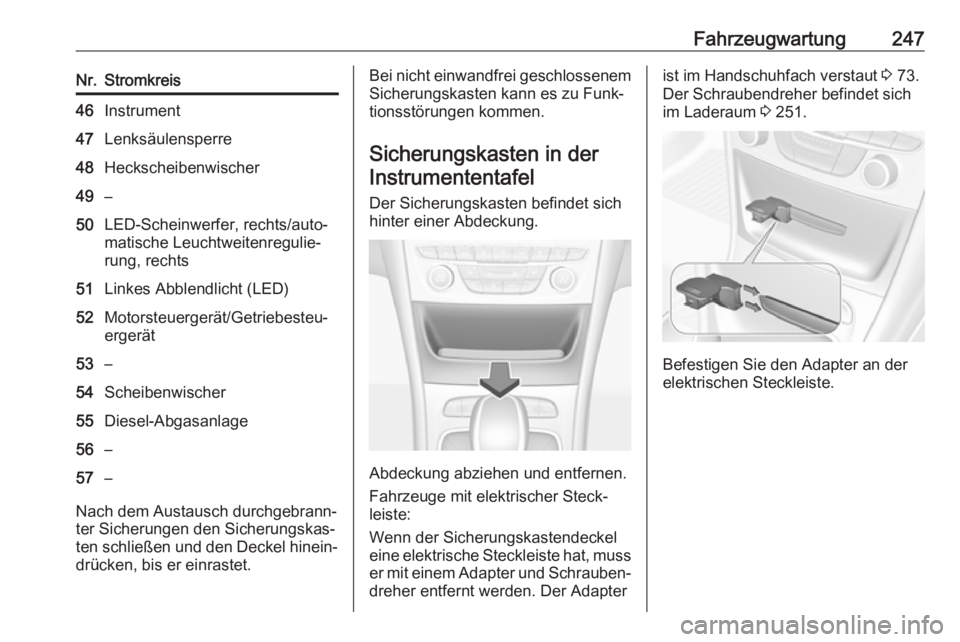

Fahrzeugwartung247Nr.Stromkreis46Instrument47Lenksäulensperre48Heckscheibenwischer49–50LED-Scheinwerfer, rechts/auto‐
matische Leuchtweitenregulie‐
rung, rechts51Linkes Abblendlicht (LED)52Motorsteuergerät/Getriebesteu‐
ergerät53–54Scheibenwischer55Diesel-Abgasanlage56–57–
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Bei nicht einwandfrei geschlossenem
Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in derInstrumententafel
Der Sicherungskasten befindet sich
hinter einer Abdeckung.
Abdeckung abziehen und entfernen.
Fahrzeuge mit elektrischer Steck‐
leiste:
Wenn der Sicherungskastendeckel eine elektrische Steckleiste hat, muss
er mit einem Adapter und Schrauben‐ dreher entfernt werden. Der Adapter
ist im Handschuhfach verstaut 3 73.
Der Schraubendreher befindet sich
im Laderaum 3 251.
Befestigen Sie den Adapter an der
elektrischen Steckleiste.

248Fahrzeugwartung
Drücken Sie den Schraubendreher
durch die Aussparung im Adapter.
Entfernen Sie den Deckel, indem Sie
den Schraubendreher ziehen.
Nr.Stromkreis1–2Klimatisierungssysteme, Lüfter3Elektrisch verstellbarer Sitz,
Fahrerseite4Zigarettenanzünder/Steckdose
vorn5–6Fensterheber, vorn7ABS8Lenkradheizung9Kontrolleinheit Karosserie10Fensterheber, hinten11Schiebedach12Kontrolleinheit Karosserie13Sitzheizung (nur in Fahrzeugen
ohne Alarmhupe)14Außenspiegel15Kontrolleinheit Karosserie
