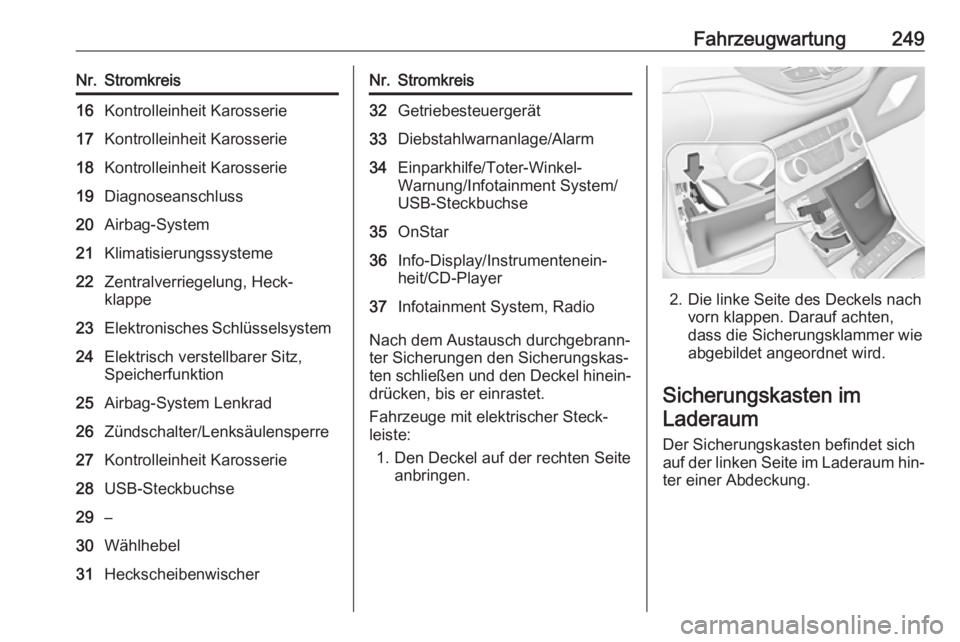

Fahrzeugwartung249Nr.Stromkreis16Kontrolleinheit Karosserie17Kontrolleinheit Karosserie18Kontrolleinheit Karosserie19Diagnoseanschluss20Airbag-System21Klimatisierungssysteme22Zentralverriegelung, Heck‐
klappe23Elektronisches Schlüsselsystem24Elektrisch verstellbarer Sitz,
Speicherfunktion25Airbag-System Lenkrad26Zündschalter/Lenksäulensperre27Kontrolleinheit Karosserie28USB-Steckbuchse29–30Wählhebel31HeckscheibenwischerNr.Stromkreis32Getriebesteuergerät33Diebstahlwarnanlage/Alarm34Einparkhilfe/Toter-Winkel-
Warnung/Infotainment System/
USB-Steckbuchse35OnStar36Info-Display/Instrumentenein‐
heit/CD-Player37Infotainment System, Radio
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Fahrzeuge mit elektrischer Steck‐ leiste:
1. Den Deckel auf der rechten Seite anbringen.
2. Die linke Seite des Deckels nachvorn klappen. Darauf achten,
dass die Sicherungsklammer wie
abgebildet angeordnet wird.
Sicherungskasten im Laderaum
Der Sicherungskasten befindet sich
auf der linken Seite im Laderaum hin‐
ter einer Abdeckung.
Page 252 of 311

250Fahrzeugwartung
Abdeckung entfernen.
Den Deckel des Sicherungskastens
abnehmen und entfernen.
Nr.Stromkreis1–2DC/AC-Wechselrichter3Anhängermodul4Elektrisch verstellbarer Beifah‐
rersitz5–6Abstandswarnmodul7–8–9Rücksitzheizung (in Fahrzeugen
ohne Alarmhupe)10Service11–12Vordersitzheizung (in Fahr‐
zeugen mit Alarmhupe)13Rücksitzheizung (in Fahrzeugen
mit Alarmhupe)14Zündung15Sitzbelüftung
Page 253 of 311

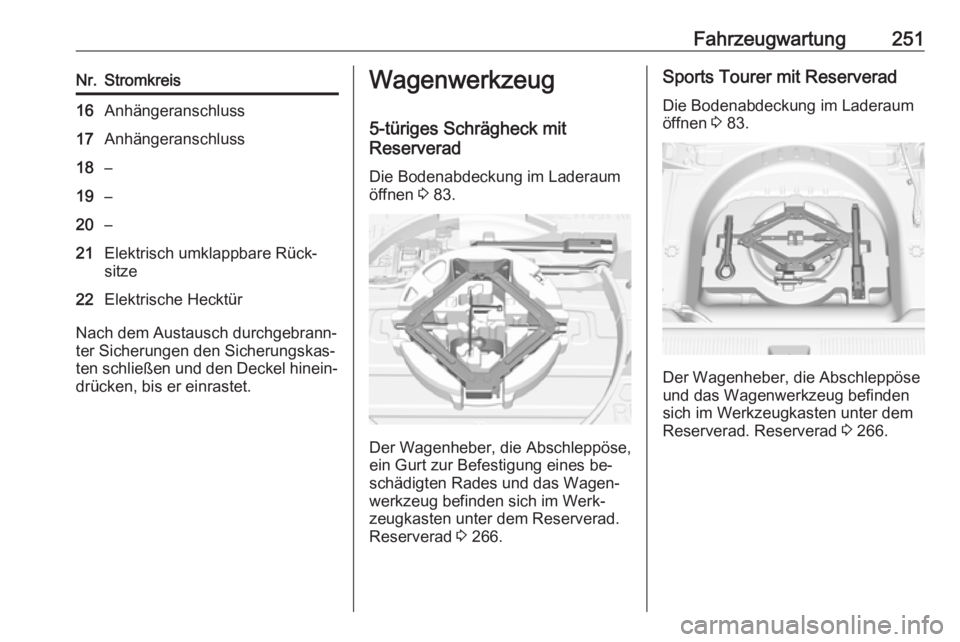

Fahrzeugwartung251Nr.Stromkreis16Anhängeranschluss17Anhängeranschluss18–19–20–21Elektrisch umklappbare Rück‐
sitze22Elektrische Hecktür
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Wagenwerkzeug
5-türiges Schrägheck mit
Reserverad
Die Bodenabdeckung im Laderaum
öffnen 3 83.
Der Wagenheber, die Abschleppöse,
ein Gurt zur Befestigung eines be‐
schädigten Rades und das Wagen‐
werkzeug befinden sich im Werk‐
zeugkasten unter dem Reserverad.
Reserverad 3 266.
Sports Tourer mit Reserverad
Die Bodenabdeckung im Laderaum
öffnen 3 83.
Der Wagenheber, die Abschleppöse
und das Wagenwerkzeug befinden
sich im Werkzeugkasten unter dem
Reserverad. Reserverad 3 266.
Page 254 of 311

252Fahrzeugwartung5-türiges Schrägheck mit
Reifenreparaturset

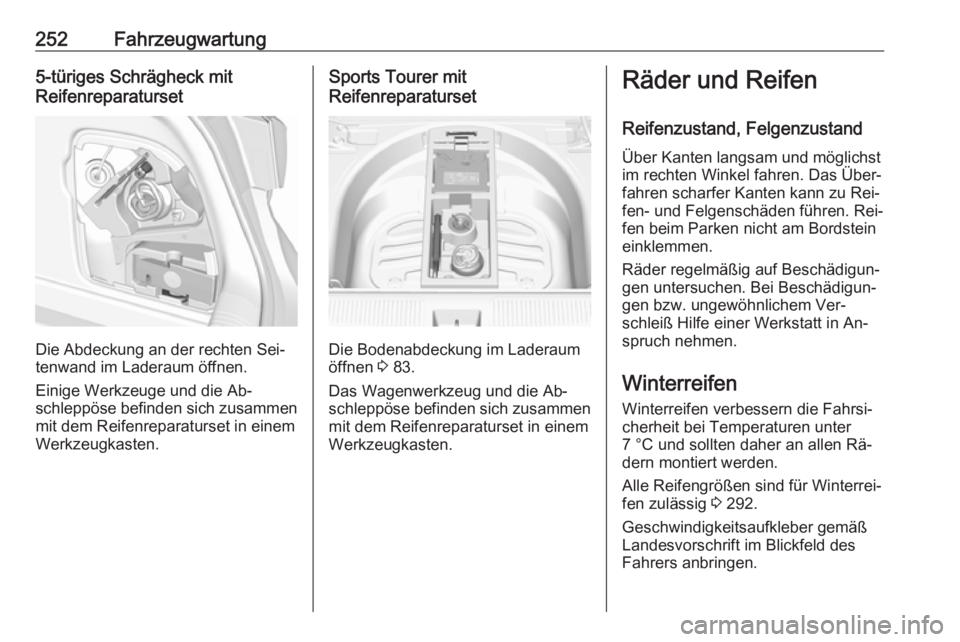

Die Abdeckung an der rechten Sei‐
tenwand im Laderaum öffnen.
Einige Werkzeuge und die Ab‐
schleppöse befinden sich zusammen mit dem Reifenreparaturset in einem
Werkzeugkasten.
Sports Tourer mit
Reifenreparaturset
Die Bodenabdeckung im Laderaum
öffnen 3 83.
Das Wagenwerkzeug und die Ab‐
schleppöse befinden sich zusammen mit dem Reifenreparaturset in einem
Werkzeugkasten.
Räder und Reifen
Reifenzustand, Felgenzustand
Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu Rei‐
fen- und Felgenschäden führen. Rei‐
fen beim Parken nicht am Bordstein
einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem Ver‐
schleiß Hilfe einer Werkstatt in An‐
spruch nehmen.
Winterreifen Winterreifen verbessern die Fahrsi‐cherheit bei Temperaturen unter
7 °C und sollten daher an allen Rä‐
dern montiert werden.
Alle Reifengrößen sind für Winterrei‐
fen zulässig 3 292.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.
Page 255 of 311

Fahrzeugwartung253Reifenbezeichnungen

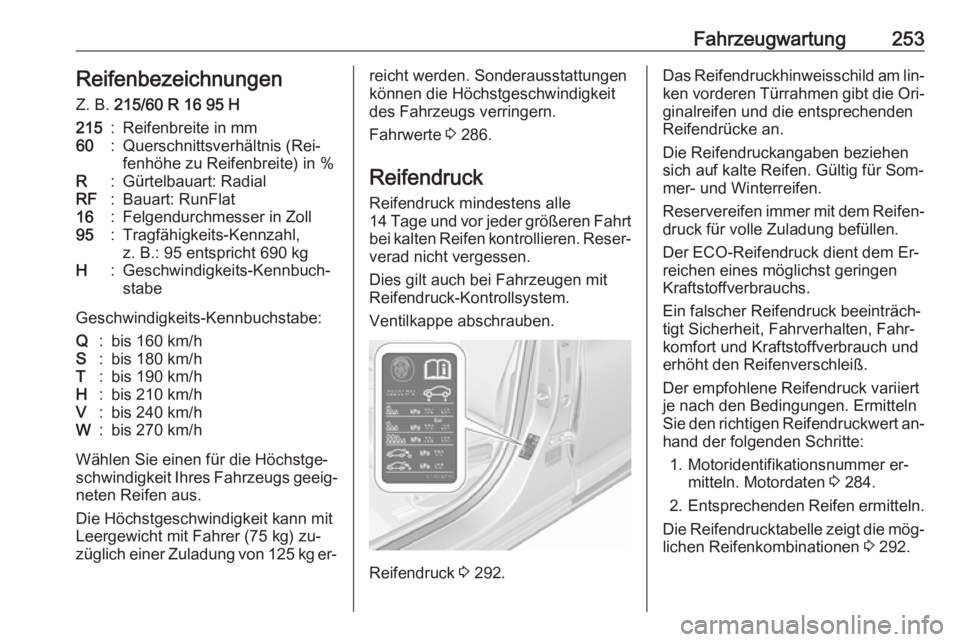

Z. B. 215/60 R 16 95 H215:Reifenbreite in mm60:Querschnittsverhältnis (Rei‐
fenhöhe zu Reifenbreite) in %R:Gürtelbauart: RadialRF:Bauart: RunFlat16:Felgendurchmesser in Zoll95:Tragfähigkeits-Kennzahl,
z. B.: 95 entspricht 690 kgH:Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q:bis 160 km/hS:bis 180 km/hT:bis 190 km/hH:bis 210 km/hV:bis 240 km/hW:bis 270 km/h
Wählen Sie einen für die Höchstge‐
schwindigkeit Ihres Fahrzeugs geeig‐
neten Reifen aus.
Die Höchstgeschwindigkeit kann mit
Leergewicht mit Fahrer (75 kg) zu‐
züglich einer Zuladung von 125 kg er‐
reicht werden. Sonderausstattungen
können die Höchstgeschwindigkeit
des Fahrzeugs verringern.
Fahrwerte 3 286.
Reifendruck
Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt bei kalten Reifen kontrollieren. Reser‐verad nicht vergessen.
Dies gilt auch bei Fahrzeugen mit
Reifendruck-Kontrollsystem.
Ventilkappe abschrauben.
Reifendruck 3 292.
Das Reifendruckhinweisschild am lin‐
ken vorderen Türrahmen gibt die Ori‐ ginalreifen und die entsprechenden
Reifendrücke an.
Die Reifendruckangaben beziehen sich auf kalte Reifen. Gültig für Som‐
mer- und Winterreifen.
Reservereifen immer mit dem Reifen‐ druck für volle Zuladung befüllen.
Der ECO-Reifendruck dient dem Er‐
reichen eines möglichst geringen
Kraftstoffverbrauchs.
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der empfohlene Reifendruck variiert
je nach den Bedingungen. Ermitteln
Sie den richtigen Reifendruckwert an‐
hand der folgenden Schritte:
1. Motoridentifikationsnummer er‐ mitteln. Motordaten 3 284.
2. Entsprechenden Reifen ermitteln.
Die Reifendrucktabelle zeigt die mög‐
lichen Reifenkombinationen 3 292.
Page 256 of 311

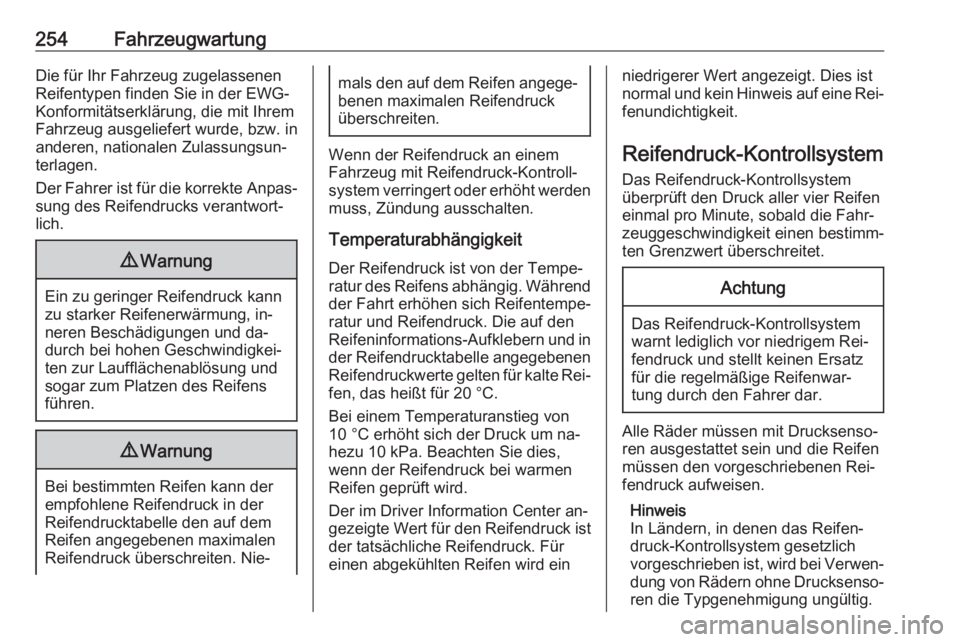

254FahrzeugwartungDie für Ihr Fahrzeug zugelassenen
Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung, in‐
neren Beschädigungen und da‐
durch bei hohen Geschwindigkei‐
ten zur Laufflächenablösung und
sogar zum Platzen des Reifens
führen.
9 Warnung
Bei bestimmten Reifen kann der
empfohlene Reifendruck in der
Reifendrucktabelle den auf dem
Reifen angegebenen maximalen
Reifendruck überschreiten. Nie‐
mals den auf dem Reifen angege‐ benen maximalen Reifendruck
überschreiten.
Wenn der Reifendruck an einem
Fahrzeug mit Reifendruck-Kontroll‐
system verringert oder erhöht werden muss, Zündung ausschalten.
Temperaturabhängigkeit Der Reifendruck ist von der Tempe‐
ratur des Reifens abhängig. Während
der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck. Die auf den
Reifeninformations-Aufklebern und in der Reifendrucktabelle angegebenen
Reifendruckwerte gelten für kalte Rei‐
fen, das heißt für 20 °C.
Bei einem Temperaturanstieg von
10 °C erhöht sich der Druck um na‐
hezu 10 kPa. Beachten Sie dies,
wenn der Reifendruck bei warmen
Reifen geprüft wird.
Der im Driver Information Center an‐
gezeigte Wert für den Reifendruck ist
der tatsächliche Reifendruck. Für
einen abgekühlten Reifen wird ein
niedrigerer Wert angezeigt. Dies ist
normal und kein Hinweis auf eine Rei‐ fenundichtigkeit.
Reifendruck-KontrollsystemDas Reifendruck-Kontrollsystem
überprüft den Druck aller vier Reifen
einmal pro Minute, sobald die Fahr‐
zeuggeschwindigkeit einen bestimm‐
ten Grenzwert überschreitet.Achtung
Das Reifendruck-Kontrollsystem
warnt lediglich vor niedrigem Rei‐ fendruck und stellt keinen Ersatzfür die regelmäßige Reifenwar‐
tung durch den Fahrer dar.
Alle Räder müssen mit Drucksenso‐
ren ausgestattet sein und die Reifen
müssen den vorgeschriebenen Rei‐
fendruck aufweisen.
Hinweis
In Ländern, in denen das Reifen‐
druck-Kontrollsystem gesetzlich vorgeschrieben ist, wird bei Verwen‐
dung von Rädern ohne Drucksenso‐ ren die Typgenehmigung ungültig.
Page 257 of 311

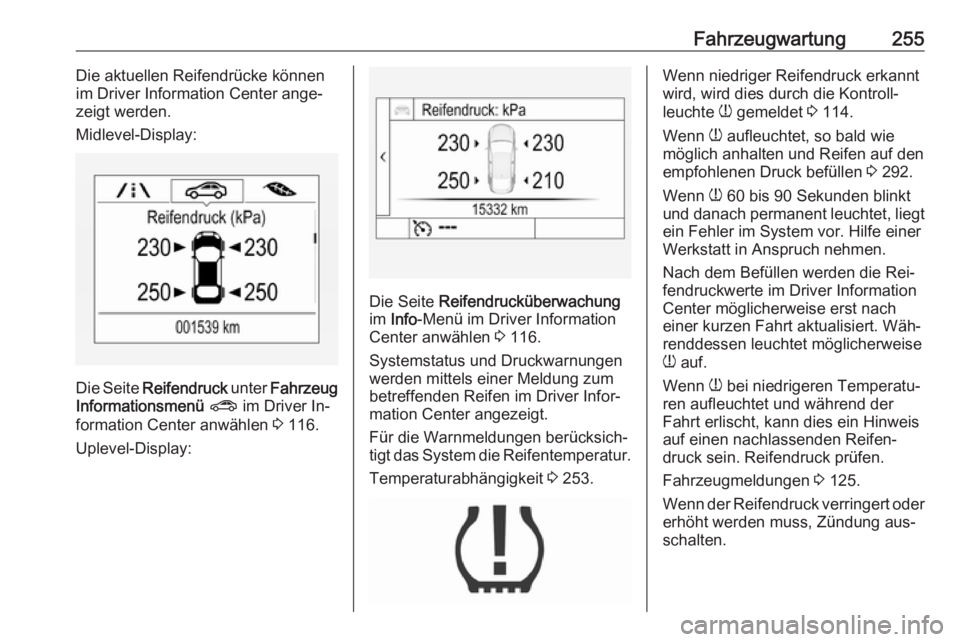

Fahrzeugwartung255Die aktuellen Reifendrücke können
im Driver Information Center ange‐
zeigt werden.
Midlevel-Display:
Die Seite Reifendruck unter Fahrzeug
Informationsmenü ? im Driver In‐
formation Center anwählen 3 116.
Uplevel-Display:
Die Seite Reifendrucküberwachung
im Info -Menü im Driver Information
Center anwählen 3 116.
Systemstatus und Druckwarnungen
werden mittels einer Meldung zum
betreffenden Reifen im Driver Infor‐
mation Center angezeigt.
Für die Warnmeldungen berücksich‐ tigt das System die Reifentemperatur.
Temperaturabhängigkeit 3 253.
Wenn niedriger Reifendruck erkannt
wird, wird dies durch die Kontroll‐
leuchte w gemeldet 3 114.
Wenn w aufleuchtet, so bald wie
möglich anhalten und Reifen auf den
empfohlenen Druck befüllen 3 292.
Wenn w 60 bis 90 Sekunden blinkt
und danach permanent leuchtet, liegt
ein Fehler im System vor. Hilfe einer
Werkstatt in Anspruch nehmen.
Nach dem Befüllen werden die Rei‐
fendruckwerte im Driver Information Center möglicherweise erst nach
einer kurzen Fahrt aktualisiert. Wäh‐ renddessen leuchtet möglicherweise
w auf.
Wenn w bei niedrigeren Temperatu‐
ren aufleuchtet und während der
Fahrt erlischt, kann dies ein Hinweis
auf einen nachlassenden Reifen‐
druck sein. Reifendruck prüfen.
Fahrzeugmeldungen 3 125.
Wenn der Reifendruck verringert oder
erhöht werden muss, Zündung aus‐
schalten.
Page 258 of 311

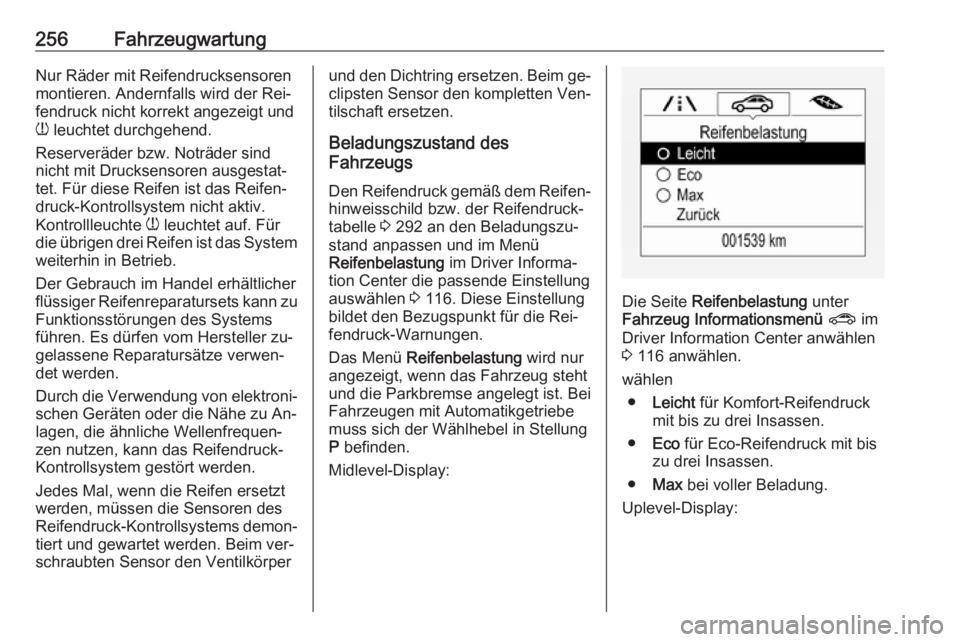

256FahrzeugwartungNur Räder mit Reifendrucksensoren
montieren. Andernfalls wird der Rei‐
fendruck nicht korrekt angezeigt und
w leuchtet durchgehend.
Reserveräder bzw. Noträder sind
nicht mit Drucksensoren ausgestat‐
tet. Für diese Reifen ist das Reifen‐ druck-Kontrollsystem nicht aktiv.
Kontrollleuchte w leuchtet auf. Für
die übrigen drei Reifen ist das System weiterhin in Betrieb.
Der Gebrauch im Handel erhältlicher
flüssiger Reifenreparatursets kann zu
Funktionsstörungen des Systems
führen. Es dürfen vom Hersteller zu‐
gelassene Reparatursätze verwen‐
det werden.
Durch die Verwendung von elektroni‐ schen Geräten oder die Nähe zu An‐
lagen, die ähnliche Wellenfrequen‐
zen nutzen, kann das Reifendruck-
Kontrollsystem gestört werden.
Jedes Mal, wenn die Reifen ersetzt
werden, müssen die Sensoren des
Reifendruck-Kontrollsystems demon‐ tiert und gewartet werden. Beim ver‐
schraubten Sensor den Ventilkörperund den Dichtring ersetzen. Beim ge‐
clipsten Sensor den kompletten Ven‐
tilschaft ersetzen.
Beladungszustand des
Fahrzeugs
Den Reifendruck gemäß dem Reifen‐
hinweisschild bzw. der Reifendruck‐
tabelle 3 292 an den Beladungszu‐
stand anpassen und im Menü
Reifenbelastung im Driver Informa‐
tion Center die passende Einstellung
auswählen 3 116. Diese Einstellung
bildet den Bezugspunkt für die Rei‐
fendruck-Warnungen.
Das Menü Reifenbelastung wird nur
angezeigt, wenn das Fahrzeug steht
und die Parkbremse angelegt ist. Bei
Fahrzeugen mit Automatikgetriebe
muss sich der Wählhebel in Stellung
P befinden.
Midlevel-Display:
Die Seite Reifenbelastung unter
Fahrzeug Informationsmenü ? im
Driver Information Center anwählen
3 116 anwählen.
wählen ● Leicht für Komfort-Reifendruck
mit bis zu drei Insassen.
● Eco für Eco-Reifendruck mit bis
zu drei Insassen.
● Max bei voller Beladung.
Uplevel-Display:
Page 259 of 311

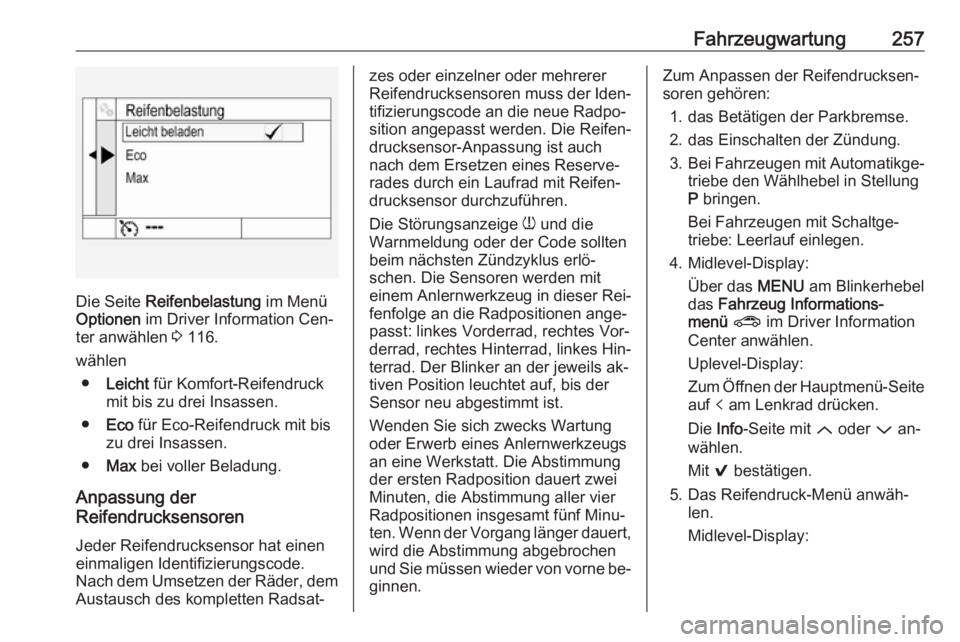

Fahrzeugwartung257
Die Seite Reifenbelastung im Menü
Optionen im Driver Information Cen‐
ter anwählen 3 116.
wählen ● Leicht für Komfort-Reifendruck
mit bis zu drei Insassen.
● Eco für Eco-Reifendruck mit bis
zu drei Insassen.
● Max bei voller Beladung.
Anpassung der
Reifendrucksensoren
Jeder Reifendrucksensor hat einen
einmaligen Identifizierungscode.
Nach dem Umsetzen der Räder, dem Austausch des kompletten Radsat‐
zes oder einzelner oder mehrerer
Reifendrucksensoren muss der Iden‐
tifizierungscode an die neue Radpo‐
sition angepasst werden. Die Reifen‐
drucksensor-Anpassung ist auch
nach dem Ersetzen eines Reserve‐
rades durch ein Laufrad mit Reifen‐ drucksensor durchzuführen.
Die Störungsanzeige w und die
Warnmeldung oder der Code sollten
beim nächsten Zündzyklus erlö‐
schen. Die Sensoren werden mit
einem Anlernwerkzeug in dieser Rei‐
fenfolge an die Radpositionen ange‐
passt: linkes Vorderrad, rechtes Vor‐
derrad, rechtes Hinterrad, linkes Hin‐
terrad. Der Blinker an der jeweils ak‐
tiven Position leuchtet auf, bis der
Sensor neu abgestimmt ist.
Wenden Sie sich zwecks Wartung
oder Erwerb eines Anlernwerkzeugs
an eine Werkstatt. Die Abstimmung
der ersten Radposition dauert zwei Minuten, die Abstimmung aller vierRadpositionen insgesamt fünf Minu‐
ten. Wenn der Vorgang länger dauert,
wird die Abstimmung abgebrochen
und Sie müssen wieder von vorne be‐ ginnen.Zum Anpassen der Reifendrucksen‐
soren gehören:
1. das Betätigen der Parkbremse.
2. das Einschalten der Zündung.
3. Bei Fahrzeugen mit Automatikge‐
triebe den Wählhebel in Stellung
P bringen.
Bei Fahrzeugen mit Schaltge‐
triebe: Leerlauf einlegen.
4. Midlevel-Display: Über das MENU am Blinkerhebel
das Fahrzeug Informations‐
menü ? im Driver Information
Center anwählen.
Uplevel-Display: Zum Öffnen der Hauptmenü-Seite
auf p am Lenkrad drücken.
Die Info-Seite mit Q oder P an‐
wählen.
Mit 9 bestätigen.
5. Das Reifendruck-Menü anwäh‐ len.
Midlevel-Display:
Page 260 of 311

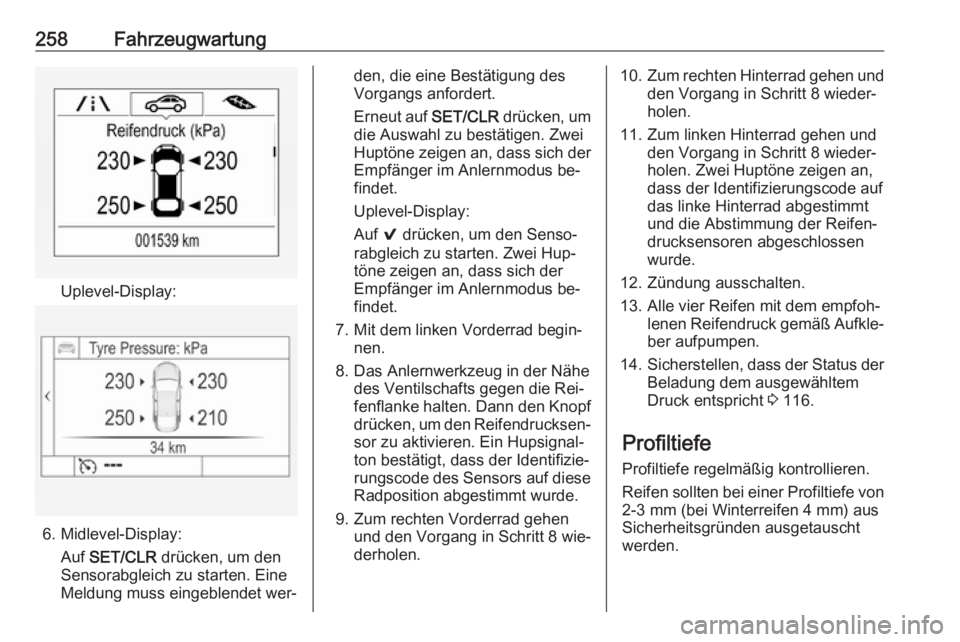

258Fahrzeugwartung
Uplevel-Display:
6. Midlevel-Display:Auf SET/CLR drücken, um den
Sensorabgleich zu starten. Eine
Meldung muss eingeblendet wer‐
den, die eine Bestätigung des
Vorgangs anfordert.
Erneut auf SET/CLR drücken, um
die Auswahl zu bestätigen. Zwei Huptöne zeigen an, dass sich der Empfänger im Anlernmodus be‐
findet.
Uplevel-Display:
Auf 9 drücken, um den Senso‐
rabgleich zu starten. Zwei Hup‐
töne zeigen an, dass sich der
Empfänger im Anlernmodus be‐
findet.
7. Mit dem linken Vorderrad begin‐ nen.
8. Das Anlernwerkzeug in der Nähe des Ventilschafts gegen die Rei‐
fenflanke halten. Dann den Knopf
drücken, um den Reifendrucksen‐ sor zu aktivieren. Ein Hupsignal‐ton bestätigt, dass der Identifizie‐
rungscode des Sensors auf diese Radposition abgestimmt wurde.
9. Zum rechten Vorderrad gehen und den Vorgang in Schritt 8 wie‐derholen.10. Zum rechten Hinterrad gehen und
den Vorgang in Schritt 8 wieder‐ holen.
11. Zum linken Hinterrad gehen und den Vorgang in Schritt 8 wieder‐
holen. Zwei Huptöne zeigen an,
dass der Identifizierungscode auf
das linke Hinterrad abgestimmt
und die Abstimmung der Reifen‐
drucksensoren abgeschlossen
wurde.
12. Zündung ausschalten.
13. Alle vier Reifen mit dem empfoh‐ lenen Reifendruck gemäß Aufkle‐ber aufpumpen.
14. Sicherstellen, dass der Status der
Beladung dem ausgewähltem
Druck entspricht 3 116.
Profiltiefe Profiltiefe regelmäßig kontrollieren.
Reifen sollten bei einer Profiltiefe von
2-3 mm (bei Winterreifen 4 mm) aus
Sicherheitsgründen ausgetauscht
werden.
