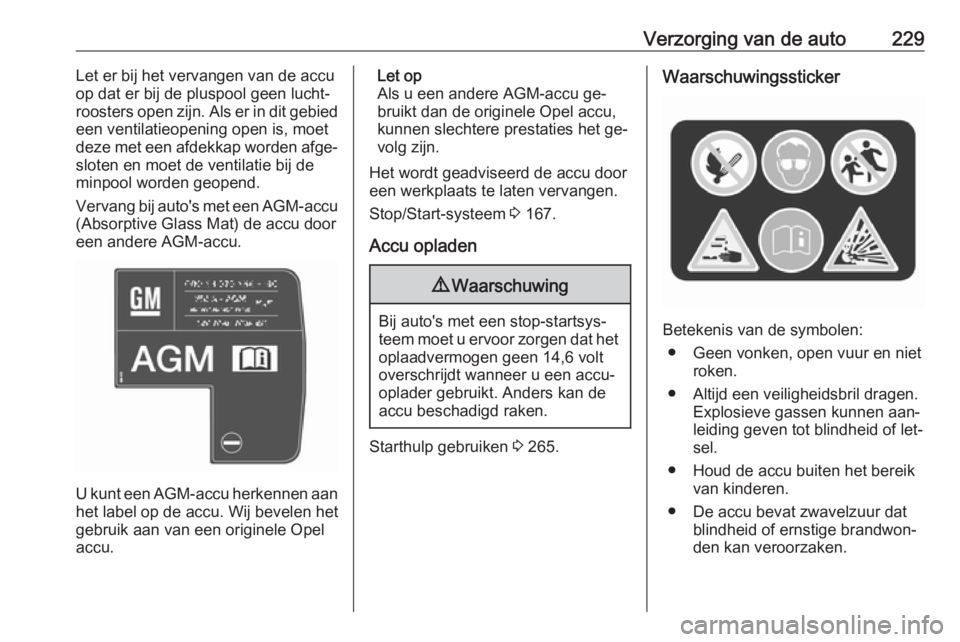

Verzorging van de auto229Let er bij het vervangen van de accu
op dat er bij de pluspool geen lucht‐
roosters open zijn. Als er in dit gebied
een ventilatieopening open is, moet
deze met een afdekkap worden afge‐ sloten en moet de ventilatie bij de
minpool worden geopend.
Vervang bij auto's met een AGM-accu
(Absorptive Glass Mat) de accu door
een andere AGM-accu.
U kunt een AGM-accu herkennen aan
het label op de accu. Wij bevelen het
gebruik aan van een originele Opel
accu.
Let op
Als u een andere AGM-accu ge‐
bruikt dan de originele Opel accu,
kunnen slechtere prestaties het ge‐
volg zijn.
Het wordt geadviseerd de accu door
een werkplaats te laten vervangen.
Stop/Start-systeem 3 167.
Accu opladen9 Waarschuwing
Bij auto's met een stop-startsys‐
teem moet u ervoor zorgen dat het oplaadvermogen geen 14,6 volt
overschrijdt wanneer u een accu-
oplader gebruikt. Anders kan de
accu beschadigd raken.
Starthulp gebruiken 3 265.
Waarschuwingssticker
Betekenis van de symbolen:
● Geen vonken, open vuur en niet roken.
● Altijd een veiligheidsbril dragen. Explosieve gassen kunnen aan‐
leiding geven tot blindheid of let‐
sel.
● Houd de accu buiten het bereik van kinderen.
● De accu bevat zwavelzuur dat blindheid of ernstige brandwon‐
den kan veroorzaken.

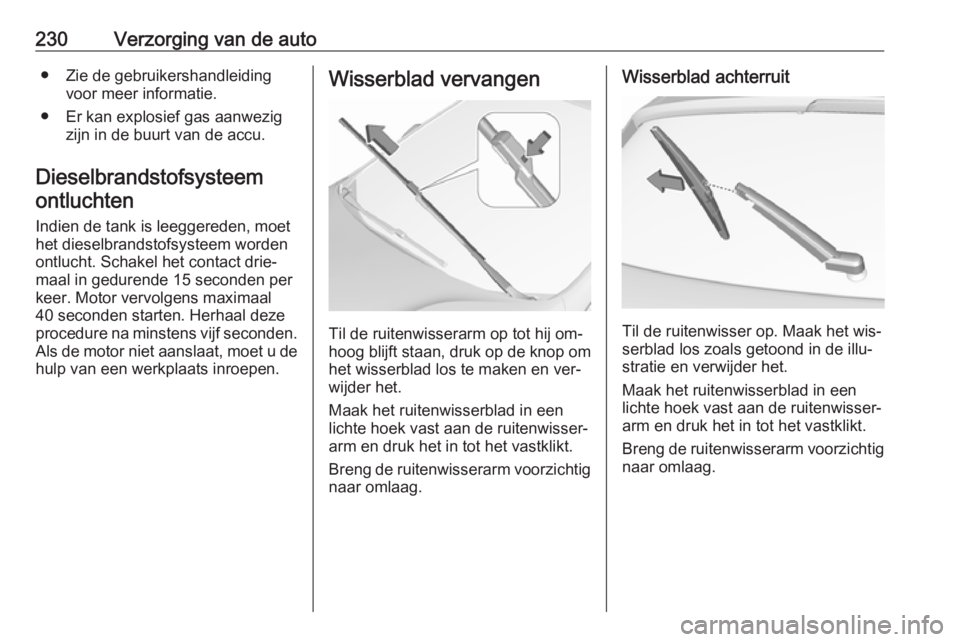

230Verzorging van de auto● Zie de gebruikershandleidingvoor meer informatie.
● Er kan explosief gas aanwezig zijn in de buurt van de accu.
Dieselbrandstofsysteem ontluchten
Indien de tank is leeggereden, moet
het dieselbrandstofsysteem worden
ontlucht. Schakel het contact drie‐
maal in gedurende 15 seconden per
keer. Motor vervolgens maximaal
40 seconden starten. Herhaal deze
procedure na minstens vijf seconden.
Als de motor niet aanslaat, moet u de
hulp van een werkplaats inroepen.Wisserblad vervangen
Til de ruitenwisserarm op tot hij om‐
hoog blijft staan, druk op de knop om
het wisserblad los te maken en ver‐
wijder het.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐
arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig naar omlaag.
Wisserblad achterruit
Til de ruitenwisser op. Maak het wis‐
serblad los zoals getoond in de illu‐
stratie en verwijder het.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐ arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig
naar omlaag.

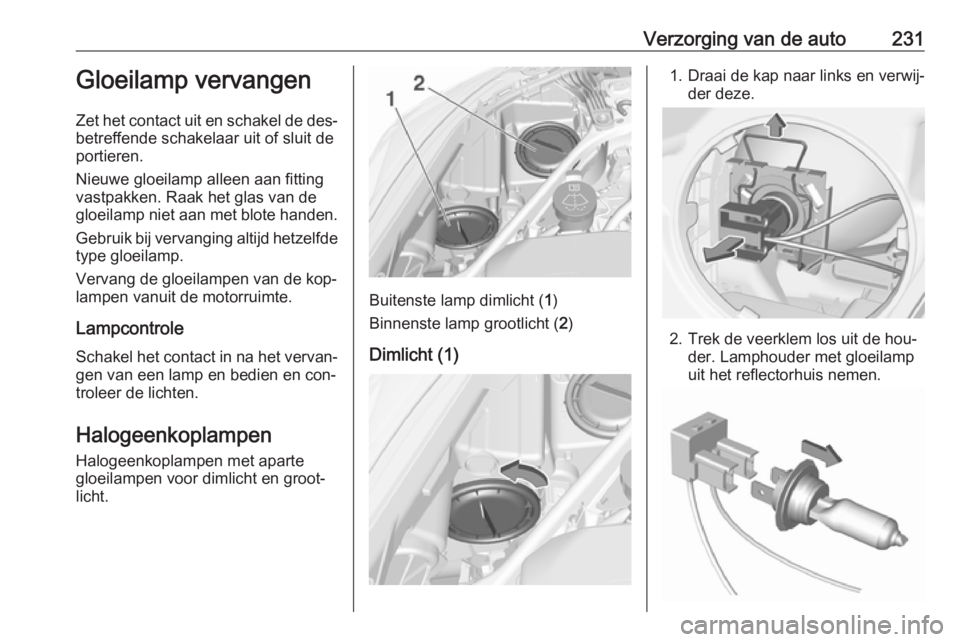

Verzorging van de auto231Gloeilamp vervangen
Zet het contact uit en schakel de des‐
betreffende schakelaar uit of sluit de
portieren.
Nieuwe gloeilamp alleen aan fitting
vastpakken. Raak het glas van de
gloeilamp niet aan met blote handen.
Gebruik bij vervanging altijd hetzelfde
type gloeilamp.
Vervang de gloeilampen van de kop‐
lampen vanuit de motorruimte.
LampcontroleSchakel het contact in na het vervan‐
gen van een lamp en bedien en con‐
troleer de lichten.
Halogeenkoplampen Halogeenkoplampen met apartegloeilampen voor dimlicht en groot‐
licht.
Buitenste lamp dimlicht ( 1)
Binnenste lamp grootlicht ( 2)
Dimlicht (1)
1. Draai de kap naar links en verwij‐ der deze.
2. Trek de veerklem los uit de hou‐ der. Lamphouder met gloeilamp
uit het reflectorhuis nemen.

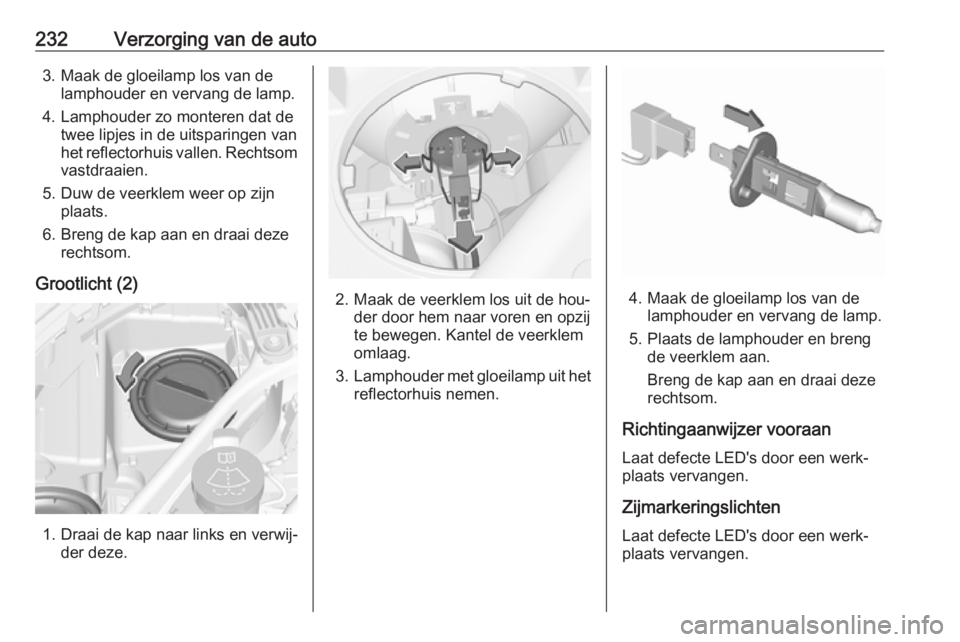

232Verzorging van de auto3. Maak de gloeilamp los van delamphouder en vervang de lamp.
4. Lamphouder zo monteren dat de twee lipjes in de uitsparingen van
het reflectorhuis vallen. Rechtsom vastdraaien.
5. Duw de veerklem weer op zijn plaats.
6. Breng de kap aan en draai deze rechtsom.
Grootlicht (2)
1. Draai de kap naar links en verwij‐ der deze.
2. Maak de veerklem los uit de hou‐ der door hem naar voren en opzij
te bewegen. Kantel de veerklem
omlaag.
3. Lamphouder met gloeilamp uit het
reflectorhuis nemen.4. Maak de gloeilamp los van de lamphouder en vervang de lamp.
5. Plaats de lamphouder en breng de veerklem aan.
Breng de kap aan en draai deze
rechtsom.
Richtingaanwijzer vooraan
Laat defecte LED's door een werk‐
plaats vervangen.
Zijmarkeringslichten
Laat defecte LED's door een werk‐ plaats vervangen.

Verzorging van de auto233DagrijlichtLaat defecte LED's door een werk‐
plaats vervangen.
Mistlampen
U kunt de lampen bereiken langs de
onderkant van de auto.
1. Draai de lamphouder naar links en verwijder deze uit de reflector.
2.Klik de lampfitting los van de stek‐
ker door op de borgnok te druk‐
ken.
3. Vervang de lamp in de lampfitting
en klik deze weer vast aan de
stekker.
4. Plaats de lampfitting in de reflec‐ tor door hem rechtsom te draaien
en zet hem vast.
Achterlichten
5-deurs hatchback
1. Ontgrendel het deksel aan de desbetreffende zijde en neem het
weg.

234Verzorging van de auto

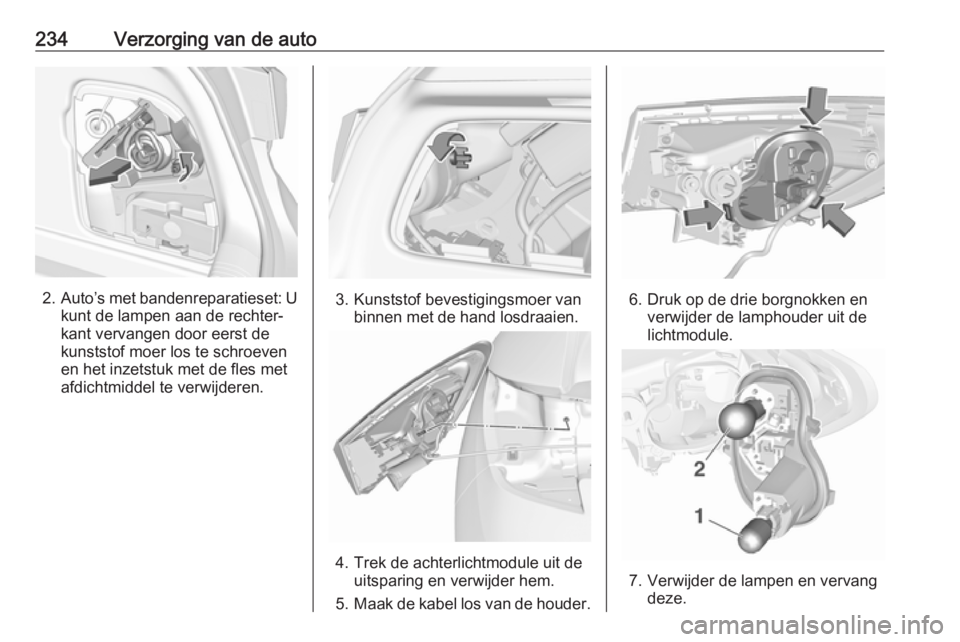

2.Auto’s met bandenreparatieset: U
kunt de lampen aan de rechter‐
kant vervangen door eerst de
kunststof moer los te schroeven
en het inzetstuk met de fles met
afdichtmiddel te verwijderen.3. Kunststof bevestigingsmoer van binnen met de hand losdraaien.
4. Trek de achterlichtmodule uit de uitsparing en verwijder hem.
5. Maak de kabel los van de houder.
6. Druk op de drie borgnokken en
verwijder de lamphouder uit de
lichtmodule.
7. Verwijder de lampen en vervang deze.

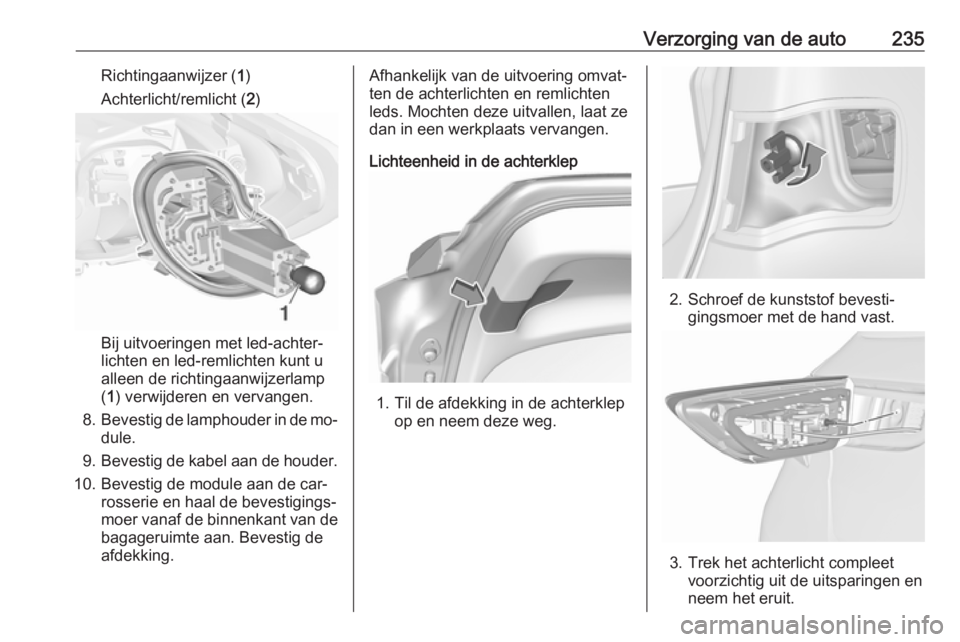

Verzorging van de auto235Richtingaanwijzer (1)
Achterlicht/remlicht ( 2)
Bij uitvoeringen met led-achter‐
lichten en led-remlichten kunt u
alleen de richtingaanwijzerlamp
( 1 ) verwijderen en vervangen.
8. Bevestig de lamphouder in de mo‐
dule.
9. Bevestig de kabel aan de houder.
10. Bevestig de module aan de car‐ rosserie en haal de bevestigings‐moer vanaf de binnenkant van de bagageruimte aan. Bevestig de
afdekking.
Afhankelijk van de uitvoering omvat‐
ten de achterlichten en remlichten
leds. Mochten deze uitvallen, laat ze
dan in een werkplaats vervangen.
Lichteenheid in de achterklep
1. Til de afdekking in de achterklep op en neem deze weg.
2. Schroef de kunststof bevesti‐gingsmoer met de hand vast.
3. Trek het achterlicht compleetvoorzichtig uit de uitsparingen en
neem het eruit.

236Verzorging van de auto

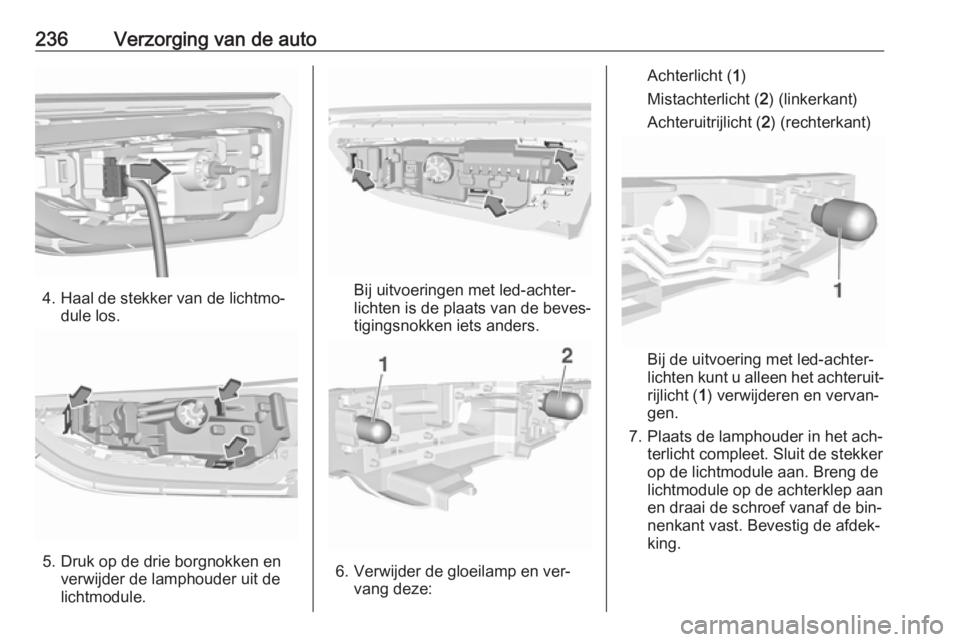

4. Haal de stekker van de lichtmo‐dule los.
5. Druk op de drie borgnokken enverwijder de lamphouder uit de
lichtmodule.
Bij uitvoeringen met led-achter‐
lichten is de plaats van de beves‐
tigingsnokken iets anders.
6. Verwijder de gloeilamp en ver‐ vang deze:
Achterlicht ( 1)
Mistachterlicht ( 2) (linkerkant)
Achteruitrijlicht ( 2) (rechterkant)
Bij de uitvoering met led-achter‐
lichten kunt u alleen het achteruit‐
rijlicht ( 1) verwijderen en vervan‐
gen.
7. Plaats de lamphouder in het ach‐ terlicht compleet. Sluit de stekker
op de lichtmodule aan. Breng de
lichtmodule op de achterklep aan
en draai de schroef vanaf de bin‐
nenkant vast. Bevestig de afdek‐
king.

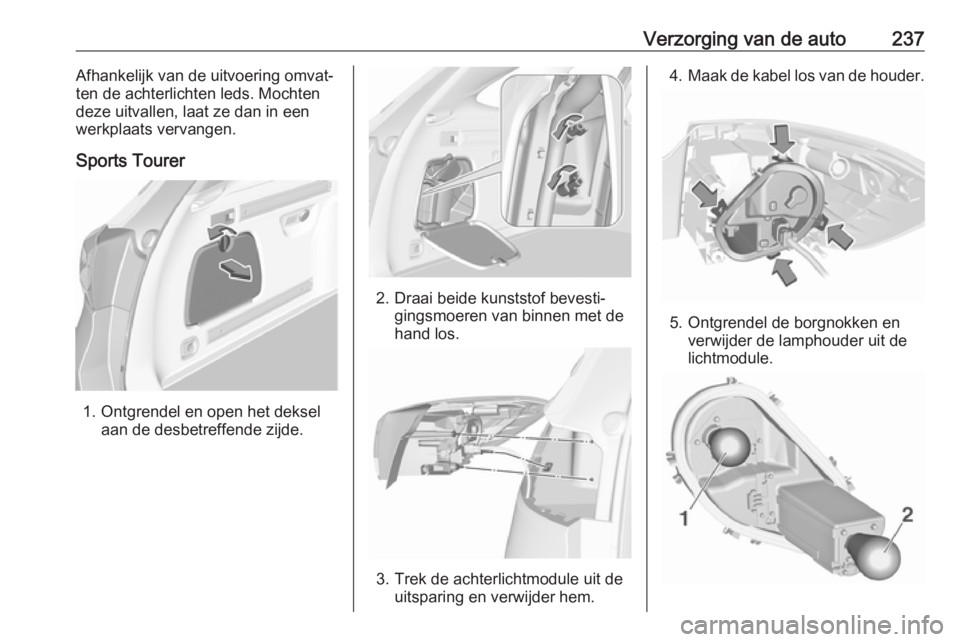

Verzorging van de auto237Afhankelijk van de uitvoering omvat‐
ten de achterlichten leds. Mochten
deze uitvallen, laat ze dan in een
werkplaats vervangen.
Sports Tourer
1. Ontgrendel en open het deksel aan de desbetreffende zijde.
2. Draai beide kunststof bevesti‐gingsmoeren van binnen met de
hand los.
3. Trek de achterlichtmodule uit de uitsparing en verwijder hem.
4.Maak de kabel los van de houder.
5. Ontgrendel de borgnokken en
verwijder de lamphouder uit de
lichtmodule.

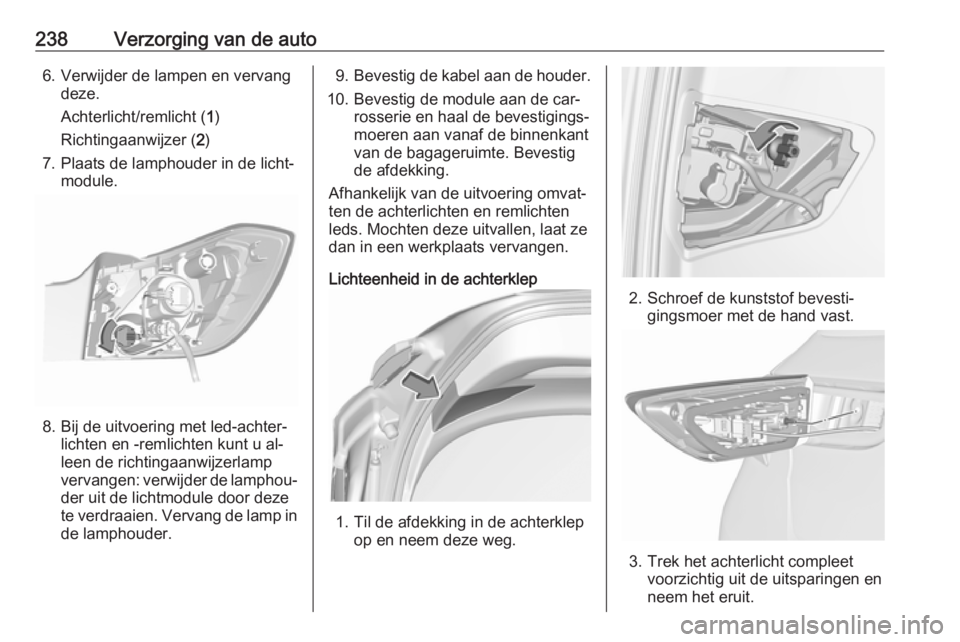

238Verzorging van de auto6. Verwijder de lampen en vervangdeze.
Achterlicht/remlicht ( 1)
Richtingaanwijzer ( 2)
7. Plaats de lamphouder in de licht‐ module.
8. Bij de uitvoering met led-achter‐lichten en -remlichten kunt u al‐
leen de richtingaanwijzerlamp
vervangen: verwijder de lamphou‐
der uit de lichtmodule door deze te verdraaien. Vervang de lamp in de lamphouder.
9. Bevestig de kabel aan de houder.
10. Bevestig de module aan de car‐ rosserie en haal de bevestigings‐
moeren aan vanaf de binnenkant
van de bagageruimte. Bevestig
de afdekking.
Afhankelijk van de uitvoering omvat‐
ten de achterlichten en remlichten
leds. Mochten deze uitvallen, laat ze
dan in een werkplaats vervangen.
Lichteenheid in de achterklep
1. Til de afdekking in de achterklep op en neem deze weg.
2. Schroef de kunststof bevesti‐gingsmoer met de hand vast.
3. Trek het achterlicht compleetvoorzichtig uit de uitsparingen en
neem het eruit.
