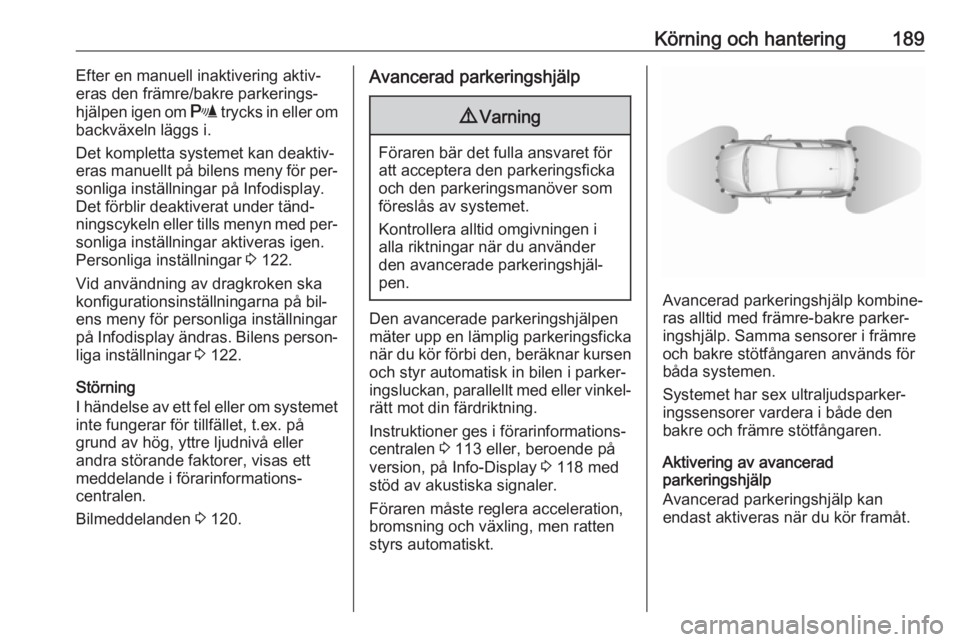

Körning och hantering189Efter en manuell inaktivering aktiv‐
eras den främre/bakre parkerings‐
hjälpen igen om r trycks in eller om
backväxeln läggs i.
Det kompletta systemet kan deaktiv‐
eras manuellt på bilens meny för per‐ sonliga inställningar på Infodisplay.Det förblir deaktiverat under tänd‐
ningscykeln eller tills menyn med per‐ sonliga inställningar aktiveras igen.
Personliga inställningar 3 122.
Vid användning av dragkroken ska
konfigurationsinställningarna på bil‐
ens meny för personliga inställningar
på Infodisplay ändras. Bilens person‐
liga inställningar 3 122.
Störning
I händelse av ett fel eller om systemet
inte fungerar för tillfället, t.ex. på
grund av hög, yttre ljudnivå eller
andra störande faktorer, visas ett
meddelande i förarinformations‐
centralen.
Bilmeddelanden 3 120.Avancerad parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
att acceptera den parkeringsficka
och den parkeringsmanöver som
föreslås av systemet.
Kontrollera alltid omgivningen i
alla riktningar när du använder
den avancerade parkeringshjäl‐
pen.
Den avancerade parkeringshjälpen mäter upp en lämplig parkeringsficka
när du kör förbi den, beräknar kursen och styr automatisk in bilen i parker‐
ingsluckan, parallellt med eller vinkel‐
rätt mot din färdriktning.
Instruktioner ges i förarinformations‐
centralen 3 113 eller, beroende på
version, på Info-Display 3 118 med
stöd av akustiska signaler.
Föraren måste reglera acceleration,
bromsning och växling, men ratten
styrs automatiskt.
Avancerad parkeringshjälp kombine‐ ras alltid med främre-bakre parker‐
ingshjälp. Samma sensorer i främre
och bakre stötfångaren används för
båda systemen.
Systemet har sex ultraljudsparker‐
ingssensorer vardera i både den
bakre och främre stötfångaren.
Aktivering av avancerad
parkeringshjälp
Avancerad parkeringshjälp kan
endast aktiveras när du kör framåt.

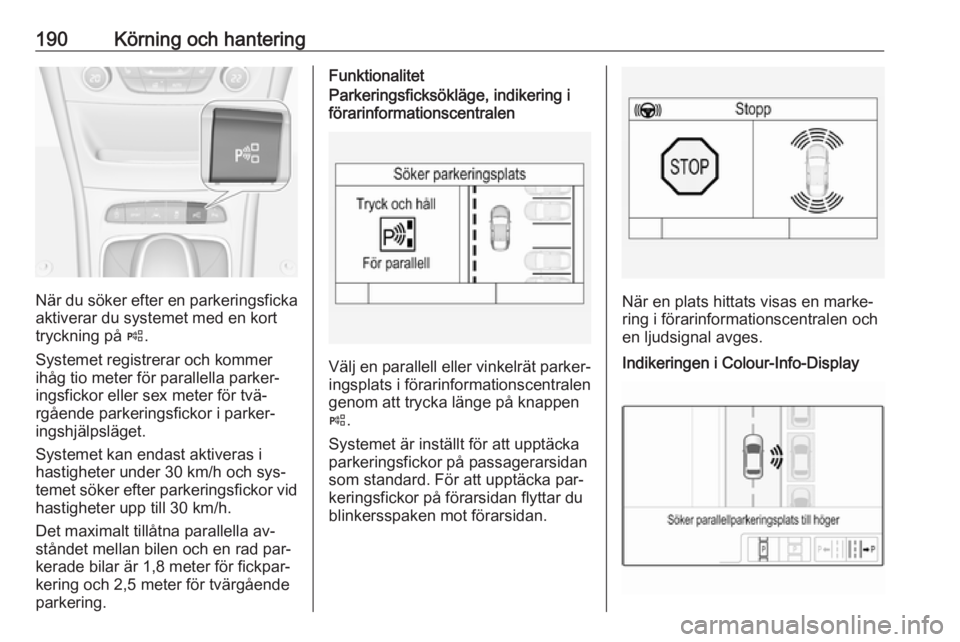

190Körning och hantering
När du söker efter en parkeringsfickaaktiverar du systemet med en kort
tryckning på (.
Systemet registrerar och kommer
ihåg tio meter för parallella parker‐
ingsfickor eller sex meter för tvä‐
rgående parkeringsfickor i parker‐
ingshjälpsläget.
Systemet kan endast aktiveras i
hastigheter under 30 km/h och sys‐
temet söker efter parkeringsfickor vid
hastigheter upp till 30 km/h.
Det maximalt tillåtna parallella av‐
ståndet mellan bilen och en rad par‐
kerade bilar är 1,8 meter för fickpar‐
kering och 2,5 meter för tvärgående
parkering.
FunktionalitetParkeringsficksökläge, indikering i
förarinformationscentralen
Välj en parallell eller vinkelrät parker‐
ingsplats i förarinformationscentralen
genom att trycka länge på knappen
( .
Systemet är inställt för att upptäcka
parkeringsfickor på passagerarsidan
som standard. För att upptäcka par‐
keringsfickor på förarsidan flyttar du
blinkersspaken mot förarsidan.
När en plats hittats visas en marke‐
ring i förarinformationscentralen och en ljudsignal avges.
Indikeringen i Colour-Info-Display

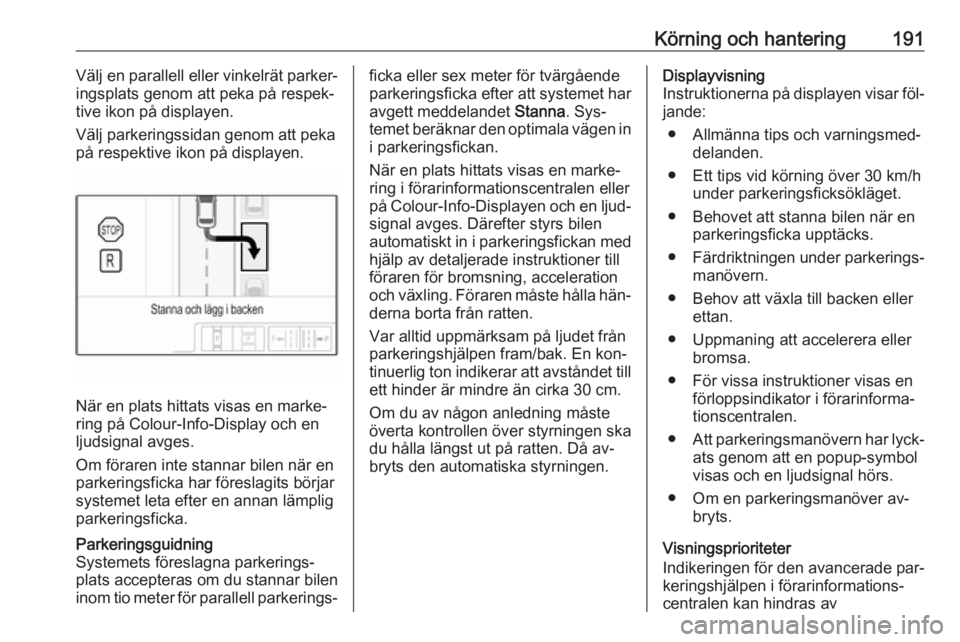

Körning och hantering191Välj en parallell eller vinkelrät parker‐
ingsplats genom att peka på respek‐
tive ikon på displayen.
Välj parkeringssidan genom att peka
på respektive ikon på displayen.
När en plats hittats visas en marke‐
ring på Colour-Info-Display och en ljudsignal avges.
Om föraren inte stannar bilen när en
parkeringsficka har föreslagits börjar
systemet leta efter en annan lämplig
parkeringsficka.
Parkeringsguidning
Systemets föreslagna parkerings‐
plats accepteras om du stannar bilen
inom tio meter för parallell parkerings‐ficka eller sex meter för tvärgående
parkeringsficka efter att systemet har avgett meddelandet Stanna. Sys‐
temet beräknar den optimala vägen in
i parkeringsfickan.
När en plats hittats visas en marke‐
ring i förarinformationscentralen eller
på Colour-Info-Displayen och en ljud‐ signal avges. Därefter styrs bilen
automatiskt in i parkeringsfickan med
hjälp av detaljerade instruktioner till
föraren för bromsning, acceleration
och växling. Föraren måste hålla hän‐
derna borta från ratten.
Var alltid uppmärksam på ljudet från
parkeringshjälpen fram/bak. En kon‐
tinuerlig ton indikerar att avståndet till ett hinder är mindre än cirka 30 cm.
Om du av någon anledning måste överta kontrollen över styrningen ska
du hålla längst ut på ratten. Då av‐
bryts den automatiska styrningen.Displayvisning
Instruktionerna på displayen visar föl‐
jande:
● Allmänna tips och varningsmed‐ delanden.
● Ett tips vid körning över 30 km/h under parkeringsficksökläget.
● Behovet att stanna bilen när en parkeringsficka upptäcks.
● Färdriktningen under parkerings‐
manövern.
● Behov att växla till backen eller ettan.
● Uppmaning att accelerera eller bromsa.
● För vissa instruktioner visas en förloppsindikator i förarinforma‐
tionscentralen.
● Att parkeringsmanövern har lyck‐
ats genom att en popup-symbol
visas och en ljudsignal hörs.
● Om en parkeringsmanöver av‐ bryts.
Visningsprioriteter
Indikeringen för den avancerade par‐
keringshjälpen i förarinformations‐
centralen kan hindras av

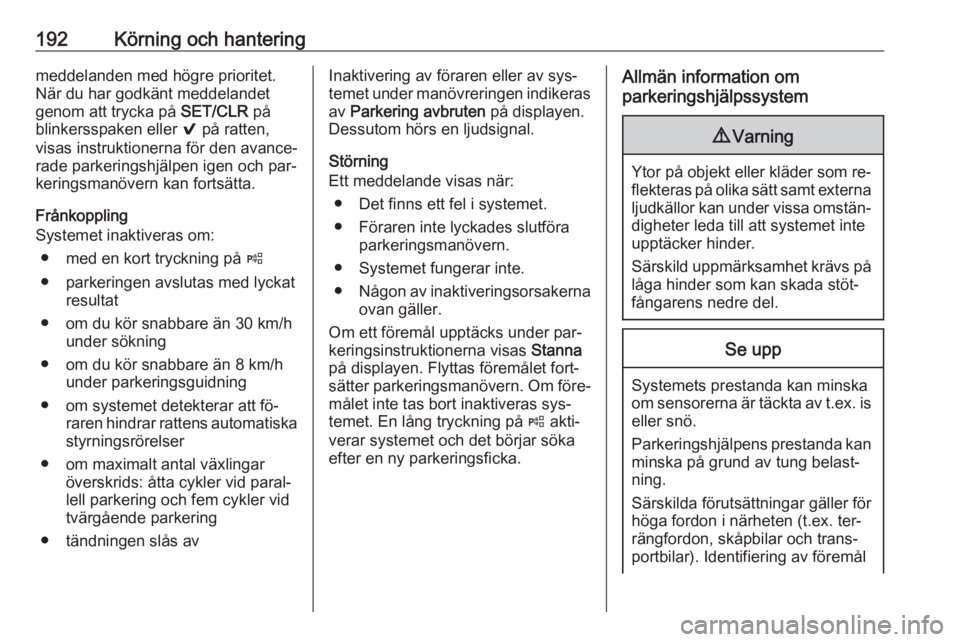

192Körning och hanteringmeddelanden med högre prioritet.
När du har godkänt meddelandet
genom att trycka på SET/CLR på
blinkersspaken eller 9 på ratten,
visas instruktionerna för den avance‐
rade parkeringshjälpen igen och par‐
keringsmanövern kan fortsätta.
Frånkoppling
Systemet inaktiveras om:
● med en kort tryckning på (
● parkeringen avslutas med lyckat resultat
● om du kör snabbare än 30 km/h under sökning
● om du kör snabbare än 8 km/h under parkeringsguidning
● om systemet detekterar att fö‐ raren hindrar rattens automatiska
styrningsrörelser
● om maximalt antal växlingar överskrids: åtta cykler vid paral‐
lell parkering och fem cykler vid
tvärgående parkering
● tändningen slås avInaktivering av föraren eller av sys‐
temet under manövreringen indikeras av Parkering avbruten på displayen.
Dessutom hörs en ljudsignal.
Störning
Ett meddelande visas när:
● Det finns ett fel i systemet.
● Föraren inte lyckades slutföra parkeringsmanövern.
● Systemet fungerar inte.
● Någon av inaktiveringsorsakerna
ovan gäller.
Om ett föremål upptäcks under par‐
keringsinstruktionerna visas Stanna
på displayen. Flyttas föremålet fort‐
sätter parkeringsmanövern. Om före‐
målet inte tas bort inaktiveras sys‐
temet. En lång tryckning på ( akti‐
verar systemet och det börjar söka
efter en ny parkeringsficka.Allmän information om
parkeringshjälpssystem9 Varning
Ytor på objekt eller kläder som re‐
flekteras på olika sätt samt externa
ljudkällor kan under vissa omstän‐
digheter leda till att systemet inte
upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex. ter‐
rängfordon, skåpbilar och trans‐
portbilar). Identifiering av föremål

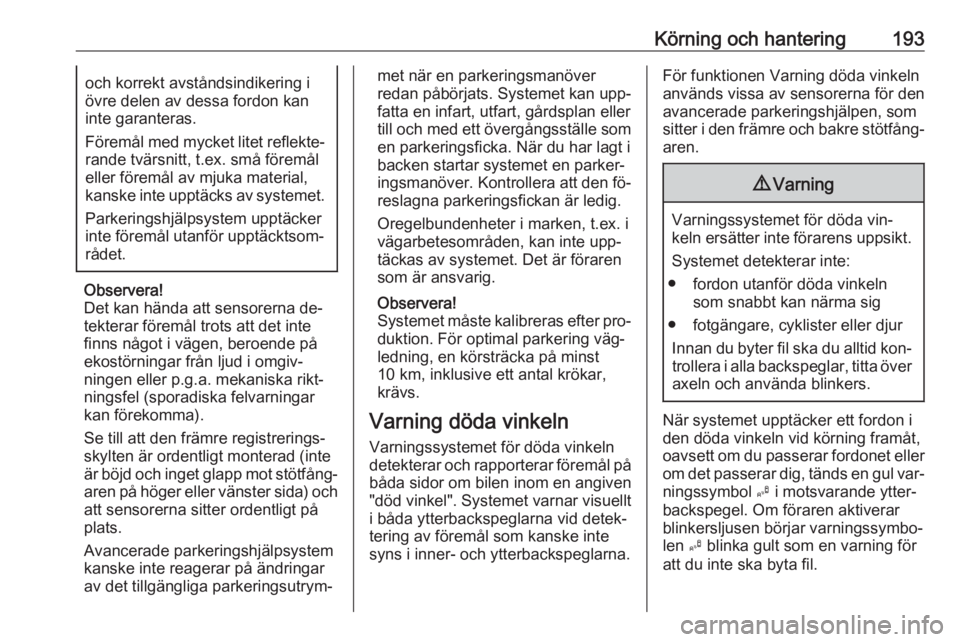

Körning och hantering193och korrekt avståndsindikering i
övre delen av dessa fordon kan
inte garanteras.
Föremål med mycket litet reflekte‐
rande tvärsnitt, t.ex. små föremål
eller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Observera!
Det kan hända att sensorerna de‐
tekterar föremål trots att det inte
finns något i vägen, beroende på ekostörningar från ljud i omgiv‐
ningen eller p.g.a. mekaniska rikt‐
ningsfel (sporadiska felvarningar
kan förekomma).
Se till att den främre registrerings‐
skylten är ordentligt monterad (inte
är böjd och inget glapp mot stötfång‐
aren på höger eller vänster sida) och
att sensorerna sitter ordentligt på
plats.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
av det tillgängliga parkeringsutrym‐
met när en parkeringsmanöver
redan påbörjats. Systemet kan upp‐
fatta en infart, utfart, gårdsplan eller
till och med ett övergångsställe som en parkeringsficka. När du har lagt i
backen startar systemet en parker‐
ingsmanöver. Kontrollera att den fö‐
reslagna parkeringsfickan är ledig.
Oregelbundenheter i marken, t.ex. i
vägarbetesområden, kan inte upp‐
täckas av systemet. Det är föraren
som är ansvarig.
Observera!
Systemet måste kalibreras efter pro‐ duktion. För optimal parkering väg‐
ledning, en körsträcka på minst
10 km, inklusive ett antal krökar,
krävs.
Varning döda vinkeln
Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt
i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.För funktionen Varning döda vinkeln
används vissa av sensorerna för den
avancerade parkeringshjälpen, som
sitter i den främre och bakre stötfång‐ aren.9 Varning
Varningssystemet för döda vin‐
keln ersätter inte förarens uppsikt.
Systemet detekterar inte:
● fordon utanför döda vinkeln som snabbt kan närma sig
● fotgängare, cyklister eller djur Innan du byter fil ska du alltid kon‐trollera i alla backspeglar, titta över
axeln och använda blinkers.
När systemet upptäcker ett fordon i
den döda vinkeln vid körning framåt,
oavsett om du passerar fordonet eller
om det passerar dig, tänds en gul var‐ ningssymbol B i motsvarande ytter‐
backspegel. Om föraren aktiverar
blinkersljusen börjar varningssymbo‐
len B blinka gult som en varning för
att du inte ska byta fil.

194Körning och hanteringObservera!
Om den passerande bilen är minst
10 km/h snabbare än den passerade
bilen tänds eventuellt inte varnings‐
symbolen B i den aktuella ytterback‐
spegeln.
Varningen för döda vinkeln är aktiv i
hastigheter mellan 10 km/h och
140 km/h. Om du kör fortare än
140 km/h inaktiveras systemet, vilket
visas av att varningssymbolerna B i
ytterbackspeglarna visas svagt upp‐ lysta. Om du sänker hastigheten igen
släcks varningssymbolerna. Om ett
fordon då upptäcks i döda vinkeln
tänds varningssymbolerna B som
vanligt på motsvarande sida.
När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att
visa att systemet är igång.
Systemet kan aktiveras eller inaktive‐ ras i Info-Display, personliga inställ‐
ningar 3 122.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentret.
Detekteringszoner
Detektionszonerna börjar vid bakre
stötfångaren och når cirka tre meter
bakåt och åt sidorna. Zonens höjd är
ungefär mellan en halv meter och
två meter över marken.
Varningssystemet för döda vinkeln är utformat så att stillastående föremål,
t.ex. skyddsräcken, stolpar, trottoar‐
kanter, väggar och balkar ignoreras.
Parkerade fordon eller mötande for‐
don detekteras inte.
Störning Enstaka missade varningar kan före‐komma under normala omständighe‐
ter och ökar vid våta förhållanden.Varningssystemet för döda vinkeln
fungerar inte om bakstötfångarens
hörn är täckta av lera, smuts, snö, is,
slask eller vid kraftigt regn. Rengör‐
ingsanvisningar 3 255.
Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden lyser symbo‐
lerna i speglarna permanent och ett meddelande visas i förarinforma‐
tionscentralen. Uppsök en verkstad
för att få hjälp.
Backkamera
Backkameran hjälper föraren vid
backning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Colour-
Info-Display.9 Varning
Backkameran ersätter inte för‐
arens uppsikt. Observera att före‐
mål utanför synfältet för kameran

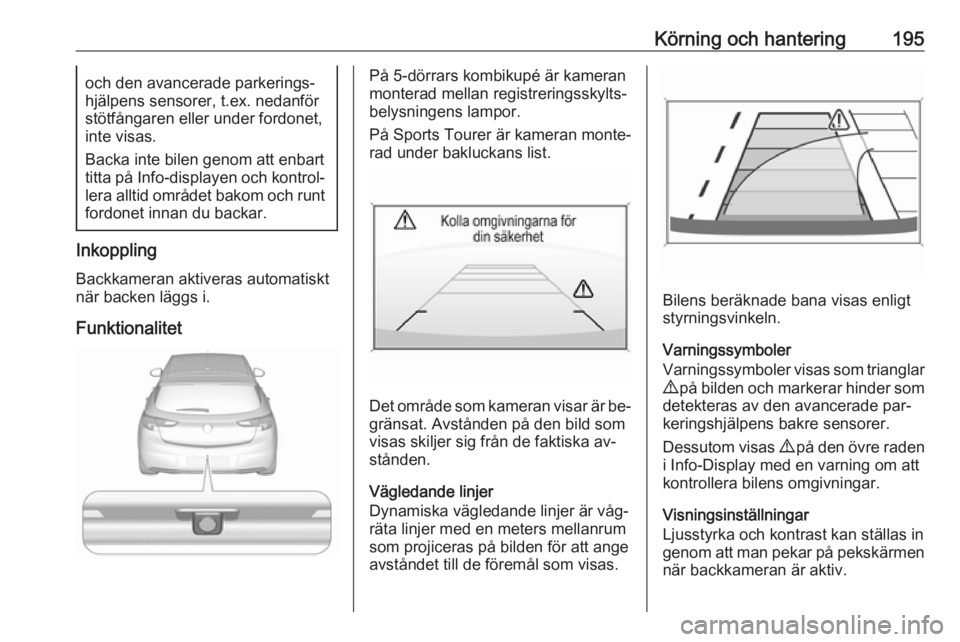

Körning och hantering195och den avancerade parkerings‐
hjälpens sensorer, t.ex. nedanför
stötfångaren eller under fordonet,
inte visas.
Backa inte bilen genom att enbart
titta på Info-displayen och kontrol‐
lera alltid området bakom och runt fordonet innan du backar.
Inkoppling
Backkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
På 5-dörrars kombikupé är kameran
monterad mellan registreringsskylts‐
belysningens lampor.
På Sports Tourer är kameran monte‐
rad under bakluckans list.
Det område som kameran visar är be‐
gränsat. Avstånden på den bild som
visas skiljer sig från de faktiska av‐
stånden.
Vägledande linjer
Dynamiska vägledande linjer är våg‐ räta linjer med en meters mellanrum
som projiceras på bilden för att ange
avståndet till de föremål som visas.
Bilens beräknade bana visas enligt
styrningsvinkeln.
Varningssymboler
Varningssymboler visas som trianglar 9 på bilden och markerar hinder som
detekteras av den avancerade par‐
keringshjälpens bakre sensorer.
Dessutom visas 9 på den övre raden
i Info-Display med en varning om att
kontrollera bilens omgivningar.
Visningsinställningar
Ljusstyrka och kontrast kan ställas in
genom att man pekar på pekskärmen när backkameran är aktiv.

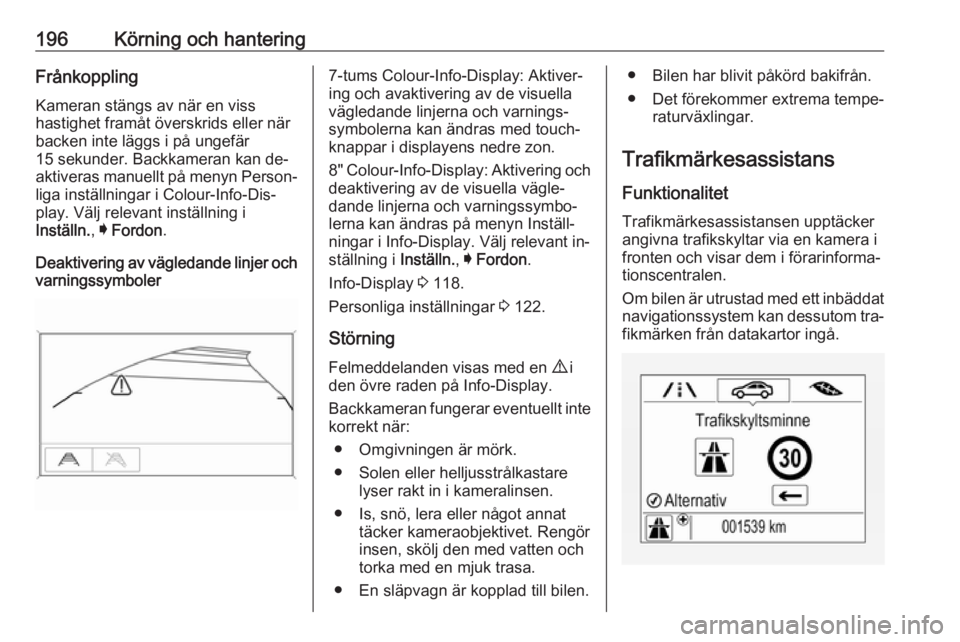

196Körning och hanteringFrånkoppling
Kameran stängs av när en viss
hastighet framåt överskrids eller när
backen inte läggs i på ungefär
15 sekunder. Backkameran kan de‐
aktiveras manuellt på menyn Person‐ liga inställningar i Colour-Info-Dis‐
play. Välj relevant inställning i
Inställn. , I Fordon .
Deaktivering av vägledande linjer och varningssymboler7-tums Colour-Info-Display: Aktiver‐
ing och avaktivering av de visuella vägledande linjerna och varnings‐symbolerna kan ändras med touch-
knappar i displayens nedre zon.
8" Colour-Info-Display: Aktivering och
deaktivering av de visuella vägle‐
dande linjerna och varningssymbo‐
lerna kan ändras på menyn Inställ‐
ningar i Info-Display. Välj relevant in‐
ställning i Inställn., I Fordon .
Info-Display 3 118.
Personliga inställningar 3 122.
Störning
Felmeddelanden visas med en 9 i
den övre raden på Info-Display.
Backkameran fungerar eventuellt inte
korrekt när:
● Omgivningen är mörk.
● Solen eller helljusstrålkastare lyser rakt in i kameralinsen.
● Is, snö, lera eller något annat täcker kameraobjektivet. Rengör
insen, skölj den med vatten och
torka med en mjuk trasa.
● En släpvagn är kopplad till bilen.● Bilen har blivit påkörd bakifrån.
● Det förekommer extrema tempe‐ raturväxlingar.
Trafikmärkesassistans
Funktionalitet Trafikmärkesassistansen upptäcker
angivna trafikskyltar via en kamera i
fronten och visar dem i förarinforma‐ tionscentralen.
Om bilen är utrustad med ett inbäddat
navigationssystem kan dessutom tra‐
fikmärken från datakartor ingå.

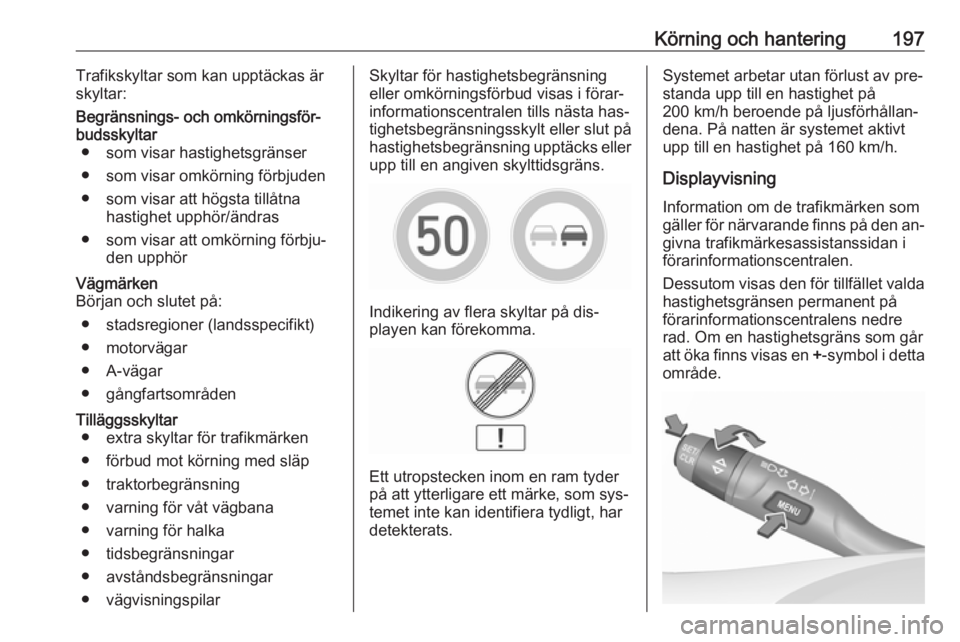

Körning och hantering197Trafikskyltar som kan upptäckas är
skyltar:Begränsnings- och omkörningsför‐
budsskyltar ● som visar hastighetsgränser
● som visar omkörning förbjuden
● som visar att högsta tillåtna hastighet upphör/ändras
● som visar att omkörning förbju‐ den upphörVägmärken
Början och slutet på:
● stadsregioner (landsspecifikt)
● motorvägar
● A-vägar
● gångfartsområdenTilläggsskyltar ● extra skyltar för trafikmärken
● förbud mot körning med släp
● traktorbegränsning
● varning för våt vägbana
● varning för halka
● tidsbegränsningar
● avståndsbegränsningar
● vägvisningspilarSkyltar för hastighetsbegränsning
eller omkörningsförbud visas i förar‐
informationscentralen tills nästa has‐
tighetsbegränsningsskylt eller slut på
hastighetsbegränsning upptäcks eller upp till en angiven skylttidsgräns.
Indikering av flera skyltar på dis‐
playen kan förekomma.
Ett utropstecken inom en ram tyder
på att ytterligare ett märke, som sys‐
temet inte kan identifiera tydligt, har detekterats.
Systemet arbetar utan förlust av pre‐
standa upp till en hastighet på
200 km/h beroende på ljusförhållan‐ dena. På natten är systemet aktivt
upp till en hastighet på 160 km/h.
Displayvisning
Information om de trafikmärken som
gäller för närvarande finns på den an‐
givna trafikmärkesassistanssidan i
förarinformationscentralen.
Dessutom visas den för tillfället valda hastighetsgränsen permanent på
förarinformationscentralens nedre
rad. Om en hastighetsgräns som går
att öka finns visas en +-symbol i detta
område.

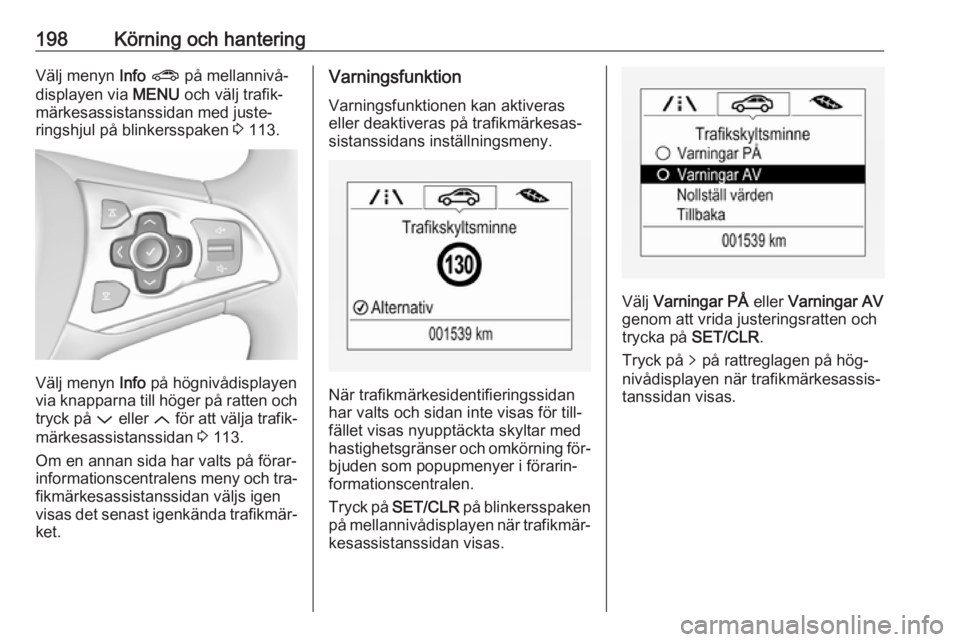

198Körning och hanteringVälj menyn Info ? på mellannivå‐
displayen via MENU och välj trafik‐
märkesassistanssidan med juste‐
ringshjul på blinkersspaken 3 113.
Välj menyn Info på högnivådisplayen
via knapparna till höger på ratten och
tryck på P eller Q för att välja trafik‐
märkesassistanssidan 3 113.
Om en annan sida har valts på förar‐
informationscentralens meny och tra‐
fikmärkesassistanssidan väljs igen
visas det senast igenkända trafikmär‐ ket.
Varningsfunktion
Varningsfunktionen kan aktiveras
eller deaktiveras på trafikmärkesas‐
sistanssidans inställningsmeny.
När trafikmärkesidentifieringssidan
har valts och sidan inte visas för till‐
fället visas nyupptäckta skyltar med
hastighetsgränser och omkörning för‐
bjuden som popupmenyer i förarin‐
formationscentralen.
Tryck på SET/CLR på blinkersspaken
på mellannivådisplayen när trafikmär‐ kesassistanssidan visas.
Välj Varningar PÅ eller Varningar AV
genom att vrida justeringsratten och trycka på SET/CLR.
Tryck på q på rattreglagen på hög‐
nivådisplayen när trafikmärkesassis‐
tanssidan visas.
