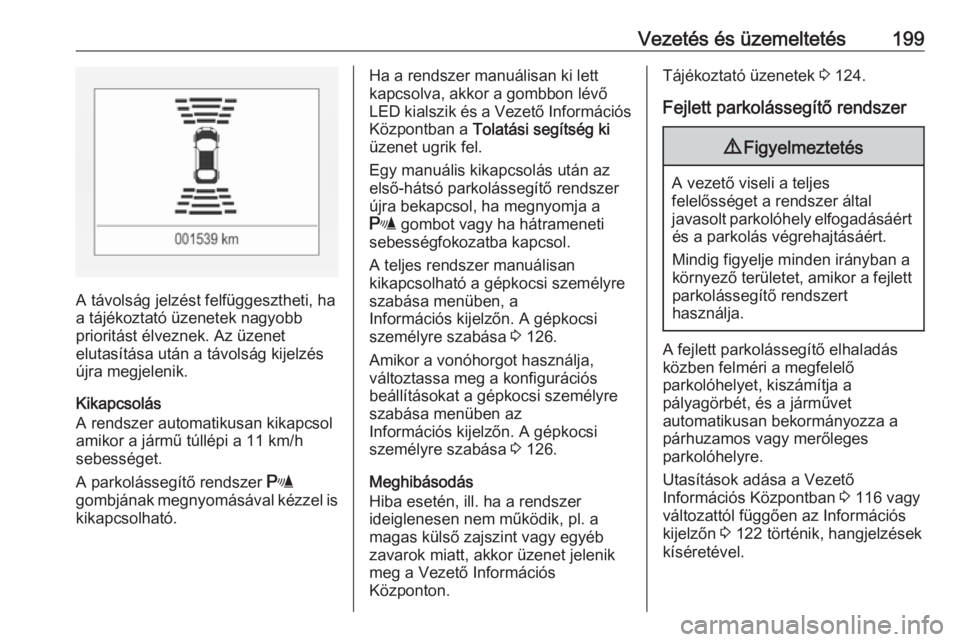

Vezetés és üzemeltetés199
A távolság jelzést felfüggesztheti, ha
a tájékoztató üzenetek nagyobb
prioritást élveznek. Az üzenet
elutasítása után a távolság kijelzés
újra megjelenik.
Kikapcsolás
A rendszer automatikusan kikapcsol
amikor a jármű túllépi a 11 km/h
sebességet.
A parkolássegítő rendszer r
gombjának megnyomásával kézzel is
kikapcsolható.
Ha a rendszer manuálisan ki lett
kapcsolva, akkor a gombbon lévő
LED kialszik és a Vezető Információs
Központban a Tolatási segítség ki
üzenet ugrik fel.
Egy manuális kikapcsolás után az
első-hátsó parkolássegítő rendszer
újra bekapcsol, ha megnyomja a
r gombot vagy ha hátrameneti
sebességfokozatba kapcsol.
A teljes rendszer manuálisan
kikapcsolható a gépkocsi személyre
szabása menüben, a
Információs kijelzőn. A gépkocsi
személyre szabása 3 126.
Amikor a vonóhorgot használja,
változtassa meg a konfigurációs
beállításokat a gépkocsi személyre
szabása menüben az
Információs kijelzőn. A gépkocsi
személyre szabása 3 126.
Meghibásodás
Hiba esetén, ill. ha a rendszer
ideiglenesen nem működik, pl. a
magas külső zajszint vagy egyéb
zavarok miatt, akkor üzenet jelenik
meg a Vezető Információs
Központon.Tájékoztató üzenetek 3 124.
Fejlett parkolássegítő rendszer9 Figyelmeztetés
A vezető viseli a teljes
felelősséget a rendszer által
javasolt parkolóhely elfogadásáért és a parkolás végrehajtásáért.
Mindig figyelje minden irányban a
környező területet, amikor a fejlett parkolássegítő rendszert
használja.
A fejlett parkolássegítő elhaladás
közben felméri a megfelelő
parkolóhelyet, kiszámítja a
pályagörbét, és a járművet
automatikusan bekormányozza a párhuzamos vagy merőleges
parkolóhelyre.
Utasítások adása a Vezető
Információs Központban 3 116 vagy
változattól függően az Információs
kijelzőn 3 122 történik, hangjelzések
kíséretével.

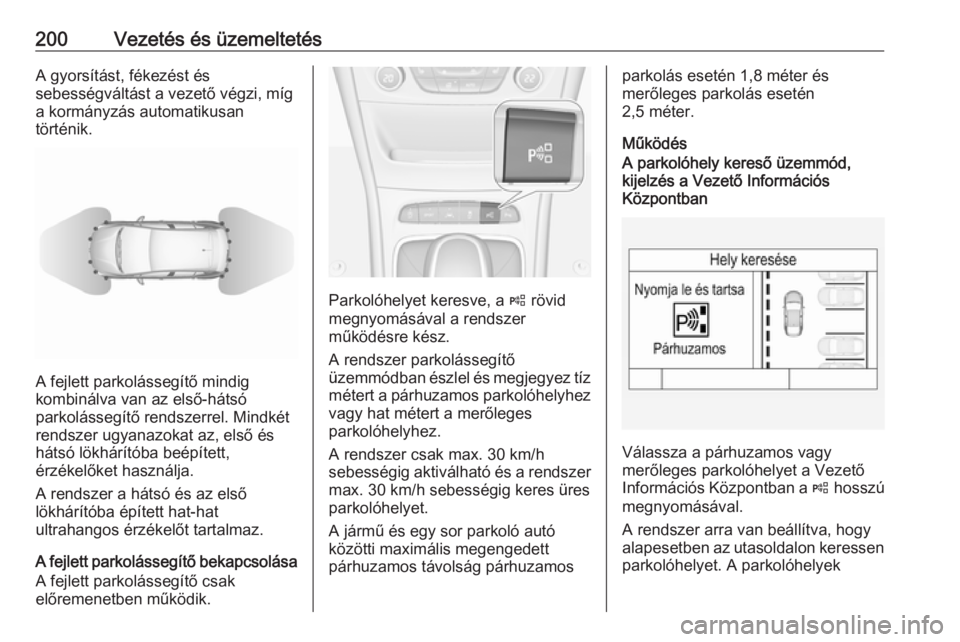

200Vezetés és üzemeltetésA gyorsítást, fékezést és
sebességváltást a vezető végzi, míg
a kormányzás automatikusan
történik.
A fejlett parkolássegítő mindig
kombinálva van az első-hátsó
parkolássegítő rendszerrel. Mindkét
rendszer ugyanazokat az, első és
hátsó lökhárítóba beépített,
érzékelőket használja.
A rendszer a hátsó és az első
lökhárítóba épített hat-hat
ultrahangos érzékelőt tartalmaz.
A fejlett parkolássegítő bekapcsolása A fejlett parkolássegítő csak
előremenetben működik.
Parkolóhelyet keresve, a ( rövid
megnyomásával a rendszer
működésre kész.
A rendszer parkolássegítő
üzemmódban észlel és megjegyez tíz métert a párhuzamos parkolóhelyhez
vagy hat métert a merőleges
parkolóhelyhez.
A rendszer csak max. 30 km/h
sebességig aktiválható és a rendszer
max. 30 km/h sebességig keres üres
parkolóhelyet.
A jármű és egy sor parkoló autó
közötti maximális megengedett
párhuzamos távolság párhuzamos
parkolás esetén 1,8 méter és
merőleges parkolás esetén
2,5 méter.
MűködésA parkolóhely kereső üzemmód,
kijelzés a Vezető Információs
Központban
Válassza a párhuzamos vagy
merőleges parkolóhelyet a Vezető
Információs Központban a ( hosszú
megnyomásával.
A rendszer arra van beállítva, hogy
alapesetben az utasoldalon keressen parkolóhelyet. A parkolóhelyek

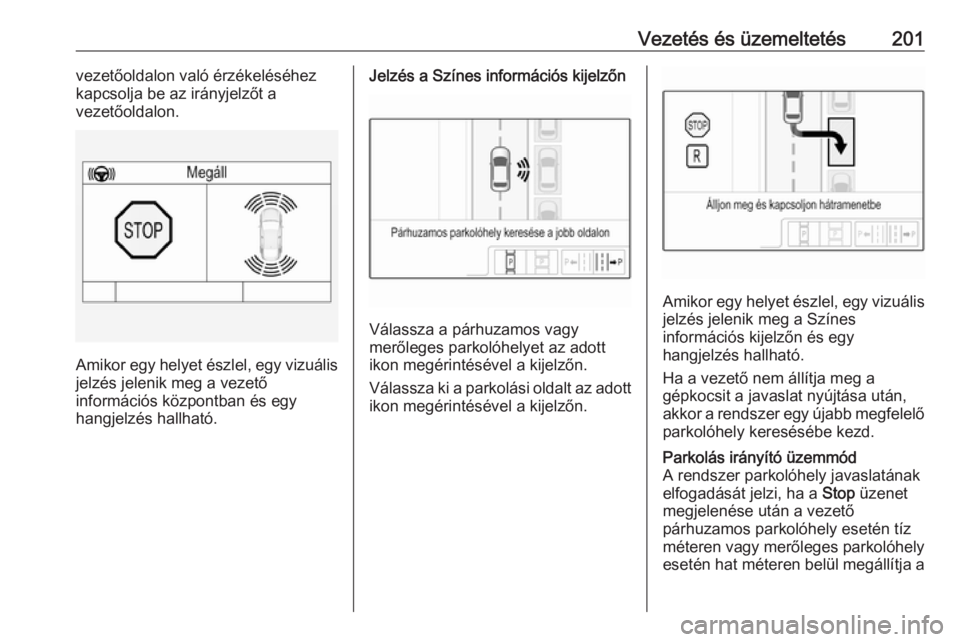

Vezetés és üzemeltetés201vezetőoldalon való érzékeléséhez
kapcsolja be az irányjelzőt a
vezetőoldalon.
Amikor egy helyet észlel, egy vizuális jelzés jelenik meg a vezető
információs központban és egy
hangjelzés hallható.
Jelzés a Színes információs kijelzőn
Válassza a párhuzamos vagy
merőleges parkolóhelyet az adott ikon megérintésével a kijelzőn.
Válassza ki a parkolási oldalt az adott ikon megérintésével a kijelzőn.
Amikor egy helyet észlel, egy vizuálisjelzés jelenik meg a Színes
információs kijelzőn és egy
hangjelzés hallható.
Ha a vezető nem állítja meg a
gépkocsit a javaslat nyújtása után,
akkor a rendszer egy újabb megfelelő
parkolóhely keresésébe kezd.
Parkolás irányító üzemmód
A rendszer parkolóhely javaslatának
elfogadását jelzi, ha a Stop üzenet
megjelenése után a vezető
párhuzamos parkolóhely esetén tíz
méteren vagy merőleges parkolóhely esetén hat méteren belül megállítja a

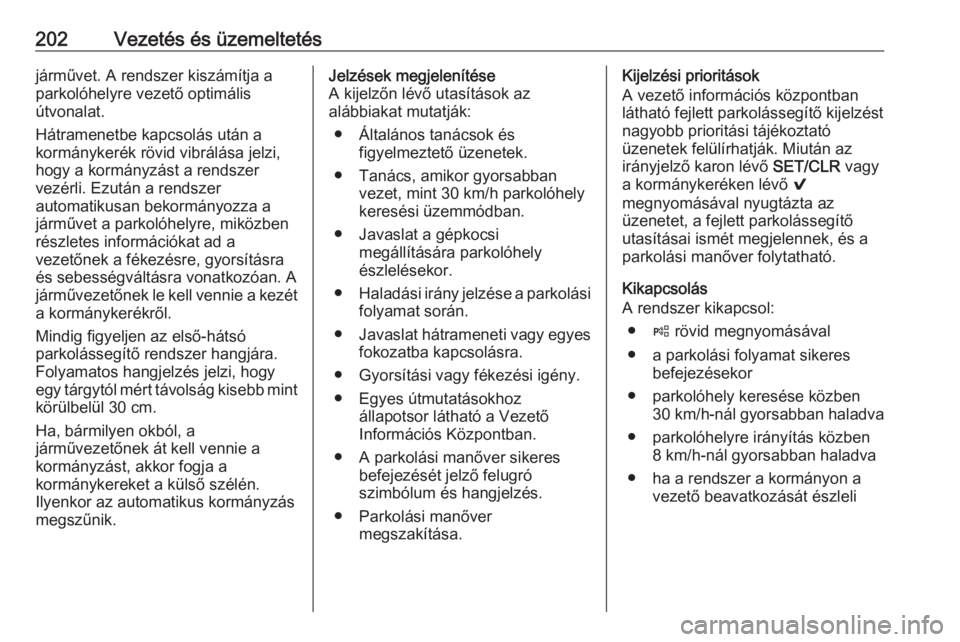

202Vezetés és üzemeltetésjárművet. A rendszer kiszámítja a
parkolóhelyre vezető optimális
útvonalat.
Hátramenetbe kapcsolás után a
kormánykerék rövid vibrálása jelzi, hogy a kormányzást a rendszer
vezérli. Ezután a rendszer
automatikusan bekormányozza a
járművet a parkolóhelyre, miközben
részletes információkat ad a
vezetőnek a fékezésre, gyorsításra
és sebességváltásra vonatkozóan. A járművezetőnek le kell vennie a kezét
a kormánykerékről.
Mindig figyeljen az első-hátsó
parkolássegítő rendszer hangjára.
Folyamatos hangjelzés jelzi, hogy
egy tárgytól mért távolság kisebb mint
körülbelül 30 cm.
Ha, bármilyen okból, a
járművezetőnek át kell vennie a
kormányzást, akkor fogja a
kormánykereket a külső szélén.
Ilyenkor az automatikus kormányzás
megszűnik.Jelzések megjelenítése
A kijelzőn lévő utasítások az
alábbiakat mutatják:
● Általános tanácsok és figyelmeztető üzenetek.
● Tanács, amikor gyorsabban vezet, mint 30 km/h parkolóhely
keresési üzemmódban.
● Javaslat a gépkocsi megállítására parkolóhely
észlelésekor.
● Haladási irány jelzése a parkolási
folyamat során.
● Javaslat hátrameneti vagy egyes
fokozatba kapcsolásra.
● Gyorsítási vagy fékezési igény.
● Egyes útmutatásokhoz állapotsor látható a Vezető
Információs Központban.
● A parkolási manőver sikeres befejezését jelző felugró
szimbólum és hangjelzés.
● Parkolási manőver megszakítása.Kijelzési prioritások
A vezető információs központban
látható fejlett parkolássegítő kijelzést
nagyobb prioritási tájékoztató
üzenetek felülírhatják. Miután az
irányjelző karon lévő SET/CLR vagy
a kormánykeréken lévő 9
megnyomásával nyugtázta az
üzenetet, a fejlett parkolássegítő
utasításai ismét megjelennek, és a
parkolási manőver folytatható.
Kikapcsolás
A rendszer kikapcsol:
● ( rövid megnyomásával
● a parkolási folyamat sikeres befejezésekor
● parkolóhely keresése közben 30 km/h -nál gyorsabban haladva
● parkolóhelyre irányítás közben 8 km/h-nál gyorsabban haladva
● ha a rendszer a kormányon a vezető beavatkozását észleli

Vezetés és üzemeltetés203● a sebességváltások maximálisszámának túllépése esetén:
párhuzamos parkolásnál
nyolc ciklus vagy merőleges
parkolásnál öt ciklus
● a gyújtás kikapcsolásakor
A parkolási folyamat során a vezető
vagy a rendszer által történő
kikapcsolást a kijelzőn megjelenő
Parkolás deaktiválva üzenet jelzi.
Ezen kívül egy akusztikus jelzés is
megszólal.
Meghibásodás
Üzenet jelenik meg, amikor:
● A rendszer meghibásodott.
● A vezető nem hajtotta végre sikeresen a parkolási folyamatot.
● A rendszer nem működik.
● A fent leírt megszakítási okok bármelyike fellép.
Ha a rendszer egy akadályt észlel a
parkolási útmutatások nyújtása
közben, akkor a Stop üzenet jelenik
meg a kijelzőn. Az akadály
eltávolítása esetén a parkolási
folyamat folytatódik. Ha az akadályt
nem távolítják el, a rendszerkikapcsol. A ( hosszú megnyomása
bekapcsolja a rendszert és egy új
parkolóhely keresését.
Parkolássegítő rendszerre
vonatkozó alapvető
megjegyzések9 Figyelmeztetés
Bizonyos körülmények között az
egyes ruhákon vagy tárgyakon
található visszaverő felületek,
valamint a külső hangforrások
miatt előfordulhat, hogy a
rendszer hibásan vagy egyáltalán
nem észleli az akadályokat.
Különös figyelmet kell fordítani az
alacsony akadályokra, amelyek
sérülést okozhatnak a lökhárító
alsó részén.
Figyelem!
A rendszer teljesítménye csökkenhet, ha az érzékelőket
takarja valami, pl. jég vagy hó.
A súlyos rakomány
befolyásolhatja a parkolássegítő
rendszer működését.
Ha magasabb járművek (pl.
terepjárók, kisbuszok, furgonok) vannak a közelben, speciális
feltételek érvényesek. Ezeknek a
járműveknek a felső részeinél
nem garantálható a tárgyak
érzékelése és a pontos
távolságjelzés.
Előfordulhat, hogy a nagyon kicsi
visszaverő felülettel rendelkező
akadályokat, pl. a keskeny
tárgyakat vagy a puha anyagokat, a rendszer nem érzékeli.
A parkolássegítő rendszer nem
észleli az észlelési tartományon
kívül eső tárgyakat.
Megjegyzés
Előfordulhat, hogy a külső
akusztikus zörejek vagy hibás
mechanikus beállítások miatt az

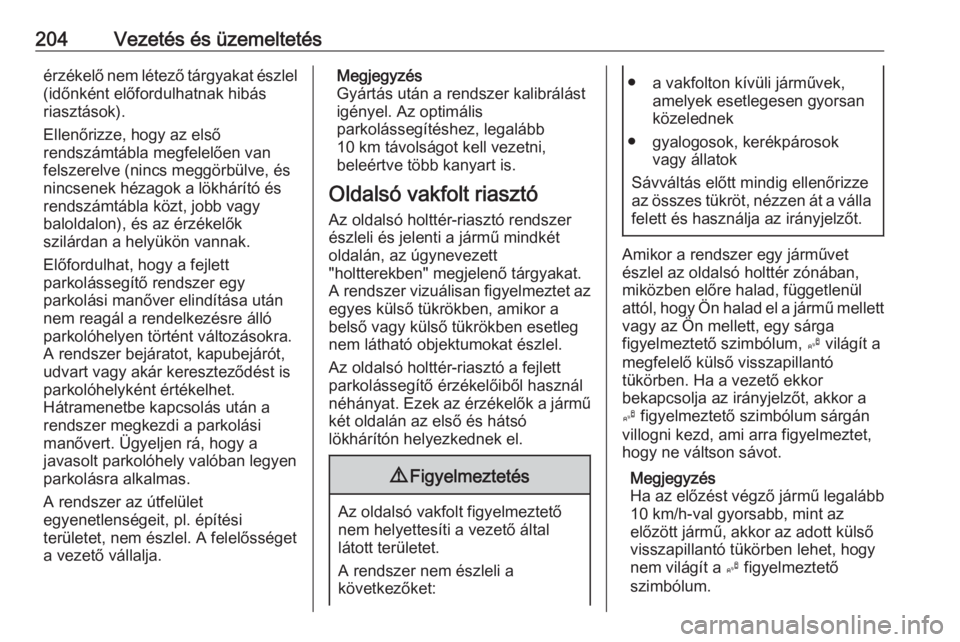

204Vezetés és üzemeltetésérzékelő nem létező tárgyakat észlel(időnként előfordulhatnak hibás
riasztások).
Ellenőrizze, hogy az első
rendszámtábla megfelelően van
felszerelve (nincs meggörbülve, és nincsenek hézagok a lökhárító és
rendszámtábla közt, jobb vagy
baloldalon), és az érzékelők
szilárdan a helyükön vannak.
Előfordulhat, hogy a fejlett
parkolássegítő rendszer egy
parkolási manőver elindítása után
nem reagál a rendelkezésre álló
parkolóhelyen történt változásokra.
A rendszer bejáratot, kapubejárót,
udvart vagy akár kereszteződést is
parkolóhelyként értékelhet.
Hátramenetbe kapcsolás után a
rendszer megkezdi a parkolási
manővert. Ügyeljen rá, hogy a
javasolt parkolóhely valóban legyen
parkolásra alkalmas.
A rendszer az útfelület
egyenetlenségeit, pl. építési
területet, nem észlel. A felelősséget
a vezető vállalja.Megjegyzés
Gyártás után a rendszer kalibrálást
igényel. Az optimális
parkolássegítéshez, legalább
10 km távolságot kell vezetni,
beleértve több kanyart is.
Oldalsó vakfolt riasztó
Az oldalsó holttér-riasztó rendszer
észleli és jelenti a jármű mindkét
oldalán, az úgynevezett
"holtterekben" megjelenő tárgyakat.
A rendszer vizuálisan figyelmeztet az egyes külső tükrökben, amikor a
belső vagy külső tükrökben esetleg
nem látható objektumokat észlel.
Az oldalsó holttér-riasztó a fejlett
parkolássegítő érzékelőiből használ
néhányat. Ezek az érzékelők a jármű két oldalán az első és hátsó
lökhárítón helyezkednek el.9 Figyelmeztetés
Az oldalsó vakfolt figyelmeztető
nem helyettesíti a vezető által
látott területet.
A rendszer nem észleli a
következőket:
● a vakfolton kívüli járművek, amelyek esetlegesen gyorsan
közelednek
● gyalogosok, kerékpárosok vagy állatok
Sávváltás előtt mindig ellenőrizze
az összes tükröt, nézzen át a válla felett és használja az irányjelzőt.
Amikor a rendszer egy járművet
észlel az oldalsó holttér zónában,
miközben előre halad, függetlenül
attól, hogy Ön halad el a jármű mellett
vagy az Ön mellett, egy sárga
figyelmeztető szimbólum, B világít a
megfelelő külső visszapillantó
tükörben. Ha a vezető ekkor
bekapcsolja az irányjelzőt, akkor a
B figyelmeztető szimbólum sárgán
villogni kezd, ami arra figyelmeztet,
hogy ne váltson sávot.
Megjegyzés
Ha az előzést végző jármű legalább
10 km/h-val gyorsabb, mint az
előzött jármű, akkor az adott külső visszapillantó tükörben lehet, hogy
nem világít a B figyelmeztető
szimbólum.

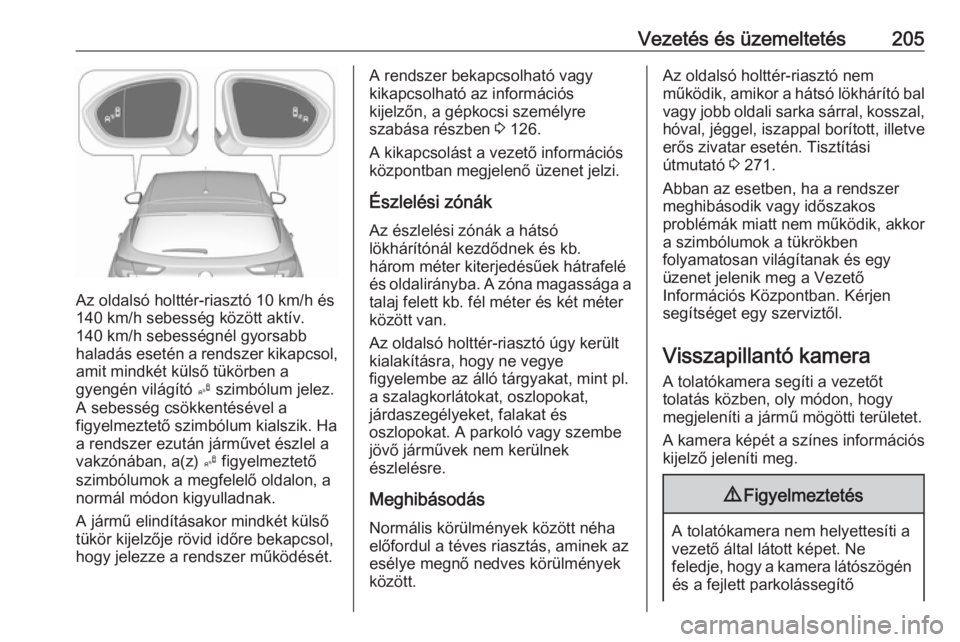

Vezetés és üzemeltetés205
Az oldalsó holttér-riasztó 10 km/h és
140 km/h sebesség között aktív.
140 km/h sebességnél gyorsabb
haladás esetén a rendszer kikapcsol,
amit mindkét külső tükörben a
gyengén világító B szimbólum jelez.
A sebesség csökkentésével a
figyelmeztető szimbólum kialszik. Ha a rendszer ezután járművet észlel a
vakzónában, a(z) B figyelmeztető
szimbólumok a megfelelő oldalon, a
normál módon kigyulladnak.
A jármű elindításakor mindkét külső
tükör kijelzője rövid időre bekapcsol,
hogy jelezze a rendszer működését.
A rendszer bekapcsolható vagy
kikapcsolható az információs
kijelzőn, a gépkocsi személyre
szabása részben 3 126.
A kikapcsolást a vezető információs
központban megjelenő üzenet jelzi.
Észlelési zónák
Az észlelési zónák a hátsó
lökhárítónál kezdődnek és kb.
három méter kiterjedésűek hátrafelé
és oldalirányba. A zóna magassága a
talaj felett kb. fél méter és két méter
között van.
Az oldalsó holttér-riasztó úgy került
kialakításra, hogy ne vegye
figyelembe az álló tárgyakat, mint pl.
a szalagkorlátokat, oszlopokat,
járdaszegélyeket, falakat és
oszlopokat. A parkoló vagy szembe
jövő járművek nem kerülnek
észlelésre.
Meghibásodás
Normális körülmények között néha előfordul a téves riasztás, aminek az esélye megnő nedves körülmények
között.Az oldalsó holttér-riasztó nem
működik, amikor a hátsó lökhárító bal vagy jobb oldali sarka sárral, kosszal,
hóval, jéggel, iszappal borított, illetve
erős zivatar esetén. Tisztítási
útmutató 3 271.
Abban az esetben, ha a rendszer
meghibásodik vagy időszakos
problémák miatt nem működik, akkor a szimbólumok a tükrökben
folyamatosan világítanak és egy
üzenet jelenik meg a Vezető
Információs Központban. Kérjen segítséget egy szerviztől.
Visszapillantó kamera
A tolatókamera segíti a vezetőt
tolatás közben, oly módon, hogy
megjeleníti a jármű mögötti területet.
A kamera képét a színes információs
kijelző jeleníti meg.9 Figyelmeztetés
A tolatókamera nem helyettesíti a
vezető által látott képet. Ne
feledje, hogy a kamera látószögén és a fejlett parkolássegítő

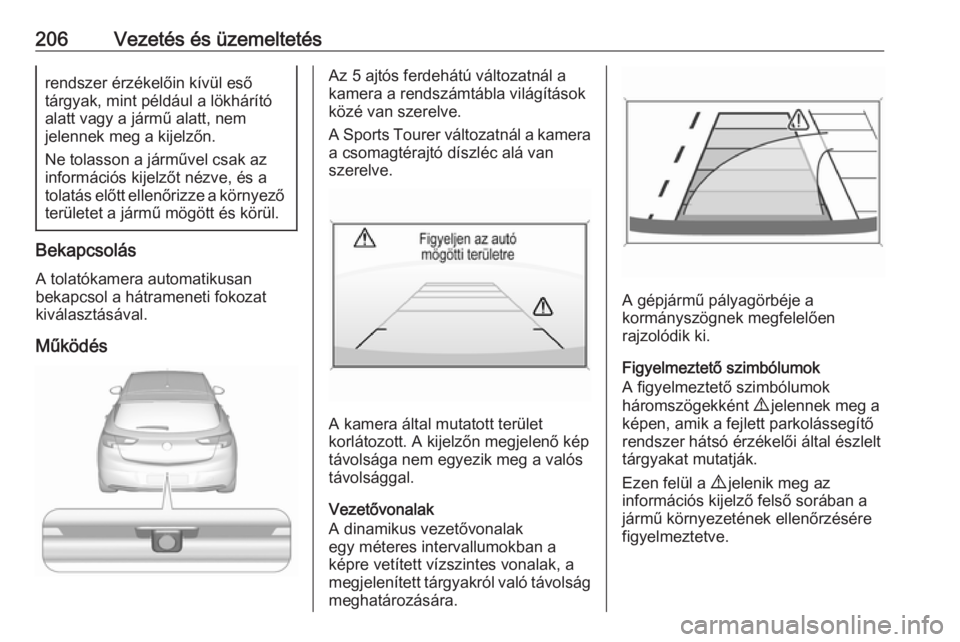

206Vezetés és üzemeltetésrendszer érzékelőin kívül eső
tárgyak, mint például a lökhárító
alatt vagy a jármű alatt, nem
jelennek meg a kijelzőn.
Ne tolasson a járművel csak az
információs kijelzőt nézve, és a
tolatás előtt ellenőrizze a környező területet a jármű mögött és körül.
Bekapcsolás
A tolatókamera automatikusan
bekapcsol a hátrameneti fokozat
kiválasztásával.
Működés
Az 5 ajtós ferdehátú változatnál a
kamera a rendszámtábla világítások
közé van szerelve.
A Sports Tourer változatnál a kamera
a csomagtérajtó díszléc alá van
szerelve.
A kamera által mutatott terület
korlátozott. A kijelzőn megjelenő kép távolsága nem egyezik meg a valós
távolsággal.
Vezetővonalak
A dinamikus vezetővonalak
egy méteres intervallumokban a
képre vetített vízszintes vonalak, a
megjelenített tárgyakról való távolság meghatározására.
A gépjármű pályagörbéje a
kormányszögnek megfelelően
rajzolódik ki.
Figyelmeztető szimbólumok
A figyelmeztető szimbólumok
háromszögekként 9 jelennek meg a
képen, amik a fejlett parkolássegítő
rendszer hátsó érzékelői által észlelt
tárgyakat mutatják.
Ezen felül a 9 jelenik meg az
információs kijelző felső sorában a
jármű környezetének ellenőrzésére
figyelmeztetve.

Vezetés és üzemeltetés207Kijelző beállításai
A fényerő és a kontraszt
beállításához érintse meg az
érintőképernyőt akkor, amikor azon a
visszapillantó kamera látható.
Kikapcsolás
A kamera kikapcsol, amikor elér egy
adott előremeneti sebességet vagy
ha a hátrameneti fokozat kb.
15 másodpercig nincs kiválasztva. A
tolatókamera manuálisan
kikapcsolható a gépkocsi személyre
szabási menüben a Színes
információs kijelzőn. Válassza az
adott beállítást a Beállítások, I
Jármű helyen.A vezetővonalak és figyelmeztető
szimbólumok kikapcsolása
7'' Színes információs kijelző: a
látható vezetővonalak és
figyelmeztető szimbólumok
bekapcsolása vagy kikapcsolása
megváltoztatható az
érintőgombokkal a kijelző alsó
területén.
8'' Színes információs kijelző: a
látható vezetővonalak és
figyelmeztető szimbólumok
bekapcsolása vagy kikapcsolása
megváltoztatható a Beállítások
menüben az Információs kijelzőn.
Válassza ki az adott beállítást a
Beállítások , I Jármű helyen.
Információs kijelző 3 122.
A gépkocsi személyre szabása
3 126.
Meghibásodás A hibaüzenetek a 9 szimbólummal
együtt jelennek meg az információs kijelző felső sorában.
A tolatókamera helytelen működését
okozatják a következők:
● A környezet sötét.
● A nap vagy a kocsik fényszórói közvetlenül a kamerába
világítanak.
● Jég, hó, sár vagy bármi más elfedi a kamera lencséjét.
Tisztítsa meg az objektívet,
öblítse le vízzel, és törölje át száraz ruhával.
● A jármű utánfutót vontat.
● A jármű egy hátsó ütközést szenvedett el.
● Szélsőséges hőmérsékleti változások történnek.

208Vezetés és üzemeltetésÚtjelzés felismerő
Működés
A közlekedési jelzőtábla felismerés
egy elöl elhelyezett kamera
segítségével észlel bizonyos
jelzőtáblákat, és megjeleníti őket a
Vezető Információs Központban.
Ha a jármű fel van szerelve beépített
navigációs rendszerrel, akkor ezen
felül bevonhatóak az adattérképekről
a közlekedési jelzőtáblák.
A következő jelzőtáblákat észleli a
rendszer:
Korlátozó és előzést tiltó táblák ● sebességkorlátozás
● előzni tilos
● sebességkorlátozás vége
● előzni tilos végeÚtjelző táblák
Az alábbiak kezdete és vége:
● városi régiók (ország specifikus)
● autópályák
● A-utak
● ideiglenesen lezárt utcákHozzáadott jelzések ● további tippek a közúti táblákhoz
● utánfutó vontatás korlátozása
● vontatóra vonatkozó korlátozások
● nedves út figyelmeztetés
● jeges út figyelmeztetés
● idő korlátozások
● távolság korlátozások
● irányjelző nyilak
A sebességkorlátozási és az előzni
tilos táblák a vezető információs
központban jelennek meg, a
következő sebességkorlátozás vagya sebességkorlátozás végének
észleléséig, illetve egy meghatározott
jelzés időtúllépésig.
Lehetséges több jelzés
megjelenítésére a kijelzőn.
Egy keretbe foglalt felkiáltó jel jelzi,
hogy a rendszer egy további jelet is
észlelt, melyet nem tud egyértelműen azonosítani.
A rendszer teljesítménycsökkenés
nélkül működik max. 200 km/h
sebességig, a fényviszonyoktól
függően. Éjszaka a rendszer
160 km/h sebességig működik.
