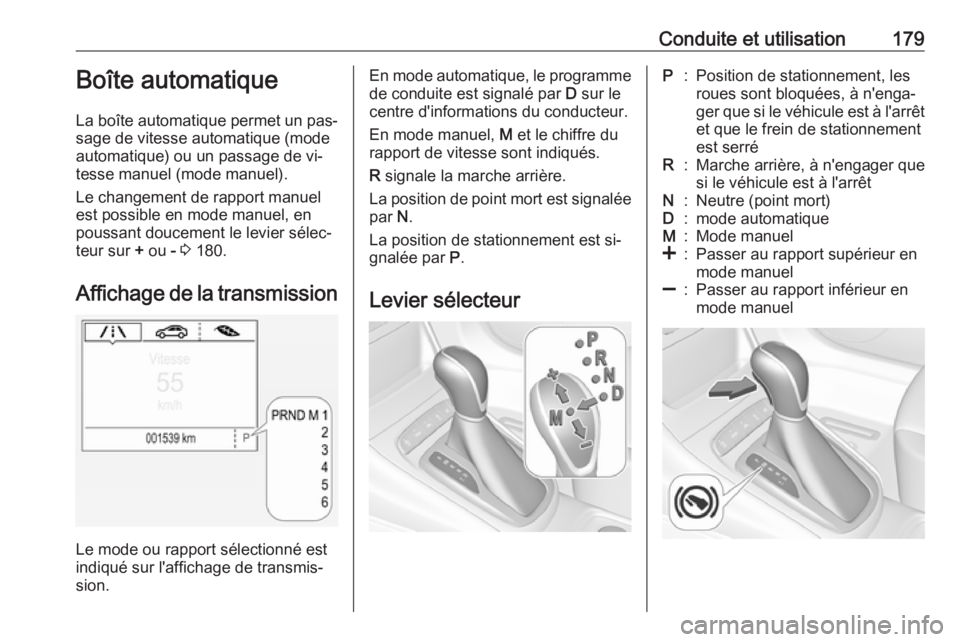

Conduite et utilisation179Boîte automatique
La boîte automatique permet un pas‐
sage de vitesse automatique (mode
automatique) ou un passage de vi‐
tesse manuel (mode manuel).
Le changement de rapport manuel
est possible en mode manuel, en
poussant doucement le levier sélec‐ teur sur + ou - 3 180.
Affichage de la transmission
Le mode ou rapport sélectionné est
indiqué sur l'affichage de transmis‐
sion.
En mode automatique, le programme de conduite est signalé par D sur le
centre d'informations du conducteur.
En mode manuel, M et le chiffre du
rapport de vitesse sont indiqués.
R signale la marche arrière.
La position de point mort est signalée
par N.
La position de stationnement est si‐ gnalée par P.
Levier sélecteurP:Position de stationnement, les
roues sont bloquées, à n'enga‐
ger que si le véhicule est à l'arrêt
et que le frein de stationnement
est serréR:Marche arrière, à n'engager que
si le véhicule est à l'arrêtN:Neutre (point mort)D:mode automatiqueM:Mode manuel<:Passer au rapport supérieur en
mode manuel]:Passer au rapport inférieur en
mode manuel

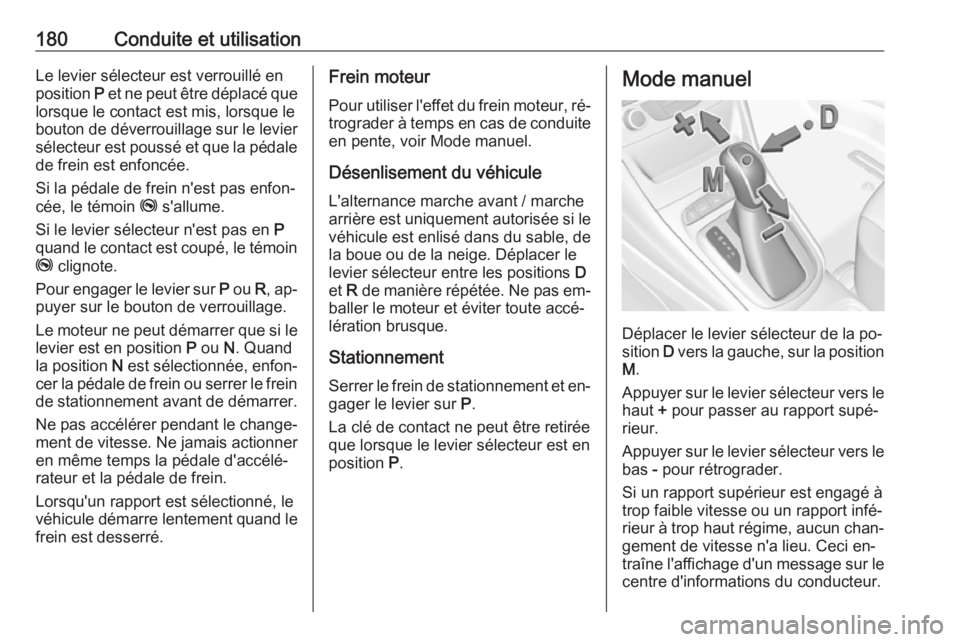

180Conduite et utilisationLe levier sélecteur est verrouillé en
position P et ne peut être déplacé que
lorsque le contact est mis, lorsque le
bouton de déverrouillage sur le levier
sélecteur est poussé et que la pédale de frein est enfoncée.
Si la pédale de frein n'est pas enfon‐
cée, le témoin j s'allume.
Si le levier sélecteur n'est pas en P
quand le contact est coupé, le témoin
j clignote.
Pour engager le levier sur P ou R, ap‐
puyer sur le bouton de verrouillage.
Le moteur ne peut démarrer que si le
levier est en position P ou N. Quand
la position N est sélectionnée, enfon‐
cer la pédale de frein ou serrer le frein
de stationnement avant de démarrer.
Ne pas accélérer pendant le change‐
ment de vitesse. Ne jamais actionner en même temps la pédale d'accélé‐
rateur et la pédale de frein.
Lorsqu'un rapport est sélectionné, le
véhicule démarre lentement quand le
frein est desserré.Frein moteur
Pour utiliser l'effet du frein moteur, ré‐ trograder à temps en cas de conduite
en pente, voir Mode manuel.
Désenlisement du véhicule L'alternance marche avant / marche
arrière est uniquement autorisée si le
véhicule est enlisé dans du sable, de
la boue ou de la neige. Déplacer le
levier sélecteur entre les positions D
et R de manière répétée. Ne pas em‐
baller le moteur et éviter toute accé‐
lération brusque.
Stationnement Serrer le frein de stationnement et en‐
gager le levier sur P.
La clé de contact ne peut être retirée
que lorsque le levier sélecteur est en
position P.Mode manuel
Déplacer le levier sélecteur de la po‐
sition D vers la gauche, sur la position
M .
Appuyer sur le levier sélecteur vers le haut + pour passer au rapport supé‐
rieur.
Appuyer sur le levier sélecteur vers le bas - pour rétrograder.
Si un rapport supérieur est engagé à
trop faible vitesse ou un rapport infé‐
rieur à trop haut régime, aucun chan‐
gement de vitesse n'a lieu. Ceci en‐
traîne l'affichage d'un message sur le centre d'informations du conducteur.

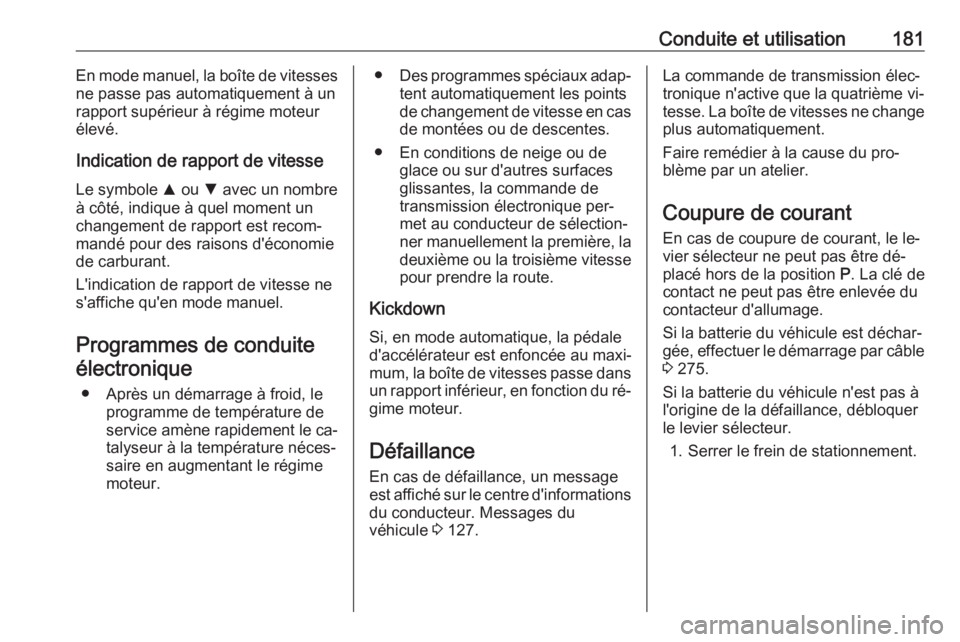

Conduite et utilisation181En mode manuel, la boîte de vitesses
ne passe pas automatiquement à un
rapport supérieur à régime moteur
élevé.
Indication de rapport de vitesseLe symbole R ou S avec un nombre
à côté, indique à quel moment un changement de rapport est recom‐
mandé pour des raisons d'économie
de carburant.
L'indication de rapport de vitesse ne
s'affiche qu'en mode manuel.
Programmes de conduiteélectronique
● Après un démarrage à froid, le programme de température de
service amène rapidement le ca‐
talyseur à la température néces‐
saire en augmentant le régime
moteur.● Des programmes spéciaux adap‐
tent automatiquement les points
de changement de vitesse en cas de montées ou de descentes.
● En conditions de neige ou de glace ou sur d'autres surfaces
glissantes, la commande de
transmission électronique per‐
met au conducteur de sélection‐
ner manuellement la première, la
deuxième ou la troisième vitesse
pour prendre la route.
Kickdown Si, en mode automatique, la pédale
d'accélérateur est enfoncée au maxi‐
mum, la boîte de vitesses passe dans
un rapport inférieur, en fonction du ré‐
gime moteur.
Défaillance
En cas de défaillance, un message
est affiché sur le centre d'informations
du conducteur. Messages du
véhicule 3 127.La commande de transmission élec‐
tronique n'active que la quatrième vi‐
tesse. La boîte de vitesses ne change plus automatiquement.
Faire remédier à la cause du pro‐
blème par un atelier.
Coupure de courant En cas de coupure de courant, le le‐
vier sélecteur ne peut pas être dé‐
placé hors de la position P. La clé de
contact ne peut pas être enlevée du contacteur d'allumage.
Si la batterie du véhicule est déchar‐
gée, effectuer le démarrage par câble
3 275.
Si la batterie du véhicule n'est pas à
l'origine de la défaillance, débloquer
le levier sélecteur.
1. Serrer le frein de stationnement.

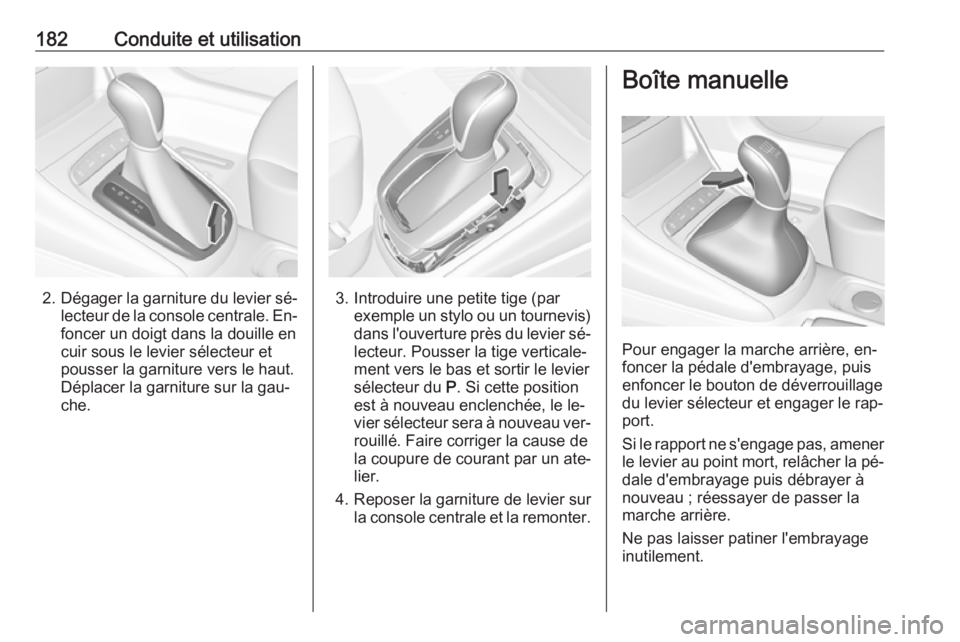

182Conduite et utilisation
2.Dégager la garniture du levier sé‐
lecteur de la console centrale. En‐ foncer un doigt dans la douille en
cuir sous le levier sélecteur et
pousser la garniture vers le haut.
Déplacer la garniture sur la gau‐
che.3. Introduire une petite tige (par exemple un stylo ou un tournevis)
dans l'ouverture près du levier sé‐ lecteur. Pousser la tige verticale‐
ment vers le bas et sortir le levier
sélecteur du P. Si cette position
est à nouveau enclenchée, le le‐
vier sélecteur sera à nouveau ver‐
rouillé. Faire corriger la cause de
la coupure de courant par un ate‐
lier.
4. Reposer la garniture de levier sur la console centrale et la remonter.
Boîte manuelle
Pour engager la marche arrière, en‐
foncer la pédale d'embrayage, puis
enfoncer le bouton de déverrouillage
du levier sélecteur et engager le rap‐
port.
Si le rapport ne s'engage pas, amener le levier au point mort, relâcher la pé‐ dale d'embrayage puis débrayer à
nouveau ; réessayer de passer la
marche arrière.
Ne pas laisser patiner l'embrayage
inutilement.

Conduite et utilisation183Lors de la manœuvre, enfoncer la pé‐
dale d'embrayage à fond. Ne pas uti‐
liser la pédale comme repose-pied.Avertissement
Il n'est pas recommandé de con‐
duire en gardant la main sur le le‐
vier sélecteur.
Indication de rapport de vitesse
3 115.
Système Stop/Start 3 171.
Boîte manuelle
automatisée
La boîte de vitesses manuelle auto‐
matisée permet un passage des vi‐
tesses manuel (mode manuel) ou
automatique (mode automatique)
avec, dans tous les cas, une com‐
mande d'embrayage automatique.
Le passage des vitesses en mode
manuel est possible en tapant sur le
levier sélecteur en mode manuel.
Remarque
Lors du déverrouillage et de l'ouver‐ ture de la porte du véhicule, le sys‐tème hydraulique peut émettre un
bruit.Affichage de la transmission
En mode automatique, le programme de conduite est signalé par D sur le
centre d'informations du conducteur.
En mode manuel, M et le chiffre du
rapport de vitesse sont indiqués.
R signale la marche arrière.
N signale le point mort.

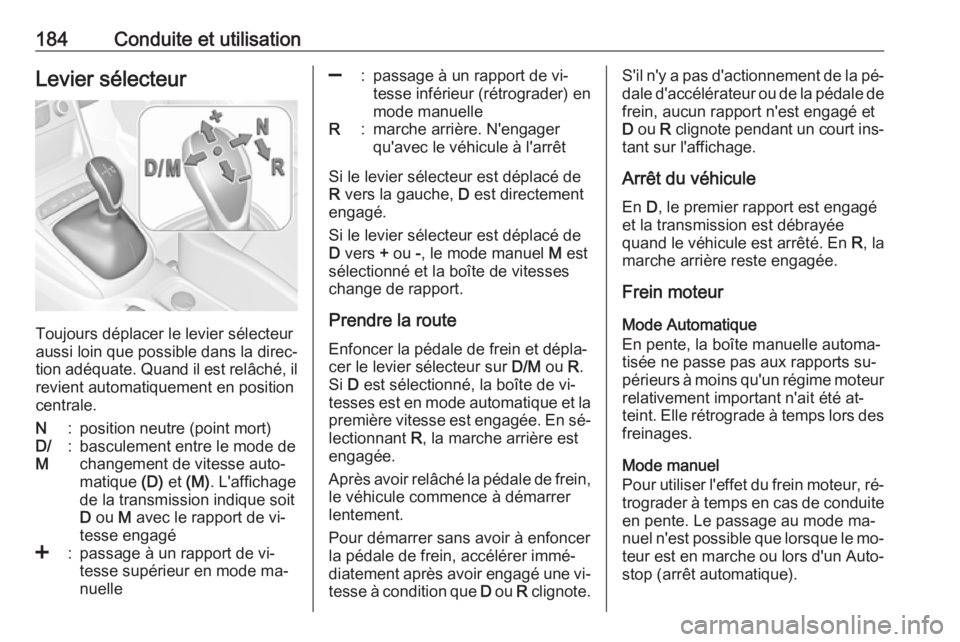

184Conduite et utilisationLevier sélecteur
Toujours déplacer le levier sélecteur
aussi loin que possible dans la direc‐
tion adéquate. Quand il est relâché, il revient automatiquement en position
centrale.
N:position neutre (point mort)D/
M:basculement entre le mode de
changement de vitesse auto‐
matique (D) et (M) . L'affichage
de la transmission indique soit
D ou M avec le rapport de vi‐
tesse engagé<:passage à un rapport de vi‐
tesse supérieur en mode ma‐
nuelle]:passage à un rapport de vi‐
tesse inférieur (rétrograder) en
mode manuelleR:marche arrière. N'engager
qu'avec le véhicule à l'arrêt
Si le levier sélecteur est déplacé de R vers la gauche, D est directement
engagé.
Si le levier sélecteur est déplacé de
D vers + ou -, le mode manuel M est
sélectionné et la boîte de vitesses change de rapport.
Prendre la route Enfoncer la pédale de frein et dépla‐
cer le levier sélecteur sur D/M ou R.
Si D est sélectionné, la boîte de vi‐
tesses est en mode automatique et la
première vitesse est engagée. En sé‐
lectionnant R, la marche arrière est
engagée.
Après avoir relâché la pédale de frein, le véhicule commence à démarrer
lentement.
Pour démarrer sans avoir à enfoncer
la pédale de frein, accélérer immé‐
diatement après avoir engagé une vi‐
tesse à condition que D ou R clignote.
S'il n'y a pas d'actionnement de la pé‐
dale d'accélérateur ou de la pédale de
frein, aucun rapport n'est engagé et
D ou R clignote pendant un court ins‐
tant sur l'affichage.
Arrêt du véhicule En D, le premier rapport est engagé
et la transmission est débrayée
quand le véhicule est arrêté. En R, la
marche arrière reste engagée.
Frein moteur
Mode Automatique
En pente, la boîte manuelle automa‐
tisée ne passe pas aux rapports su‐
périeurs à moins qu'un régime moteur relativement important n'ait été at‐
teint. Elle rétrograde à temps lors des
freinages.
Mode manuel
Pour utiliser l'effet du frein moteur, ré‐ trograder à temps en cas de conduite
en pente. Le passage au mode ma‐
nuel n'est possible que lorsque le mo‐ teur est en marche ou lors d'un Auto‐
stop (arrêt automatique).

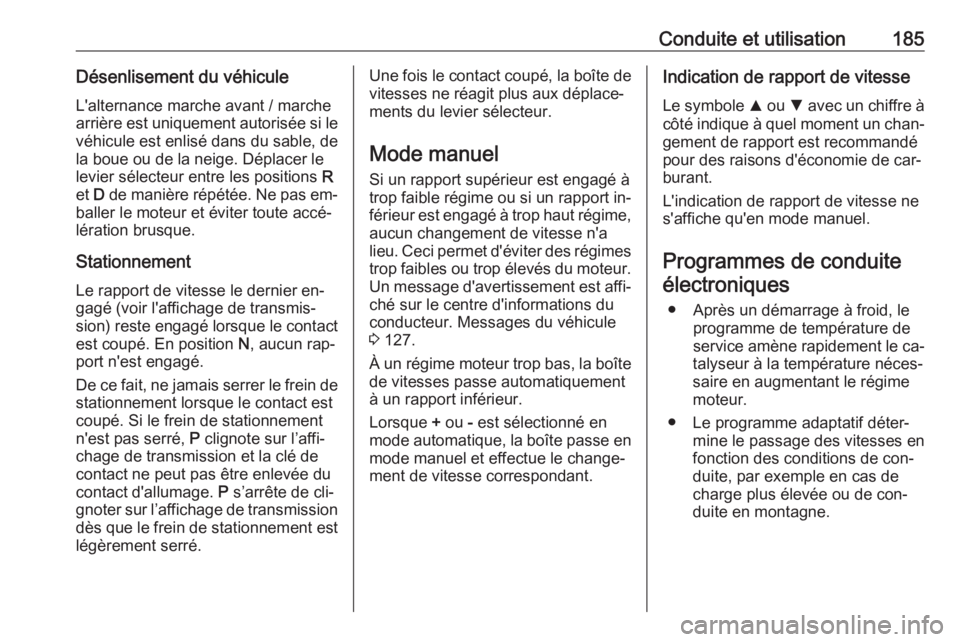

Conduite et utilisation185Désenlisement du véhiculeL'alternance marche avant / marche
arrière est uniquement autorisée si le
véhicule est enlisé dans du sable, de
la boue ou de la neige. Déplacer le
levier sélecteur entre les positions R
et D de manière répétée. Ne pas em‐
baller le moteur et éviter toute accé‐
lération brusque.
Stationnement Le rapport de vitesse le dernier en‐
gagé (voir l'affichage de transmis‐ sion) reste engagé lorsque le contact
est coupé. En position N, aucun rap‐
port n'est engagé.
De ce fait, ne jamais serrer le frein de
stationnement lorsque le contact est
coupé. Si le frein de stationnement
n'est pas serré, P clignote sur l’affi‐
chage de transmission et la clé de
contact ne peut pas être enlevée du
contact d'allumage. P s’arrête de cli‐
gnoter sur l’affichage de transmission
dès que le frein de stationnement est
légèrement serré.Une fois le contact coupé, la boîte de vitesses ne réagit plus aux déplace‐
ments du levier sélecteur.
Mode manuel Si un rapport supérieur est engagé à
trop faible régime ou si un rapport in‐
férieur est engagé à trop haut régime,
aucun changement de vitesse n'a
lieu. Ceci permet d'éviter des régimes trop faibles ou trop élevés du moteur.
Un message d'avertissement est affi‐
ché sur le centre d'informations du
conducteur. Messages du véhicule
3 127.
À un régime moteur trop bas, la boîte de vitesses passe automatiquement
à un rapport inférieur.
Lorsque + ou - est sélectionné en
mode automatique, la boîte passe en mode manuel et effectue le change‐
ment de vitesse correspondant.Indication de rapport de vitesse
Le symbole R ou S avec un chiffre à
côté indique à quel moment un chan‐
gement de rapport est recommandé
pour des raisons d'économie de car‐
burant.
L'indication de rapport de vitesse ne
s'affiche qu'en mode manuel.
Programmes de conduite électroniques
● Après un démarrage à froid, le programme de température de
service amène rapidement le ca‐
talyseur à la température néces‐
saire en augmentant le régime
moteur.
● Le programme adaptatif déter‐ mine le passage des vitesses en
fonction des conditions de con‐
duite, par exemple en cas de
charge plus élevée ou de con‐
duite en montagne.

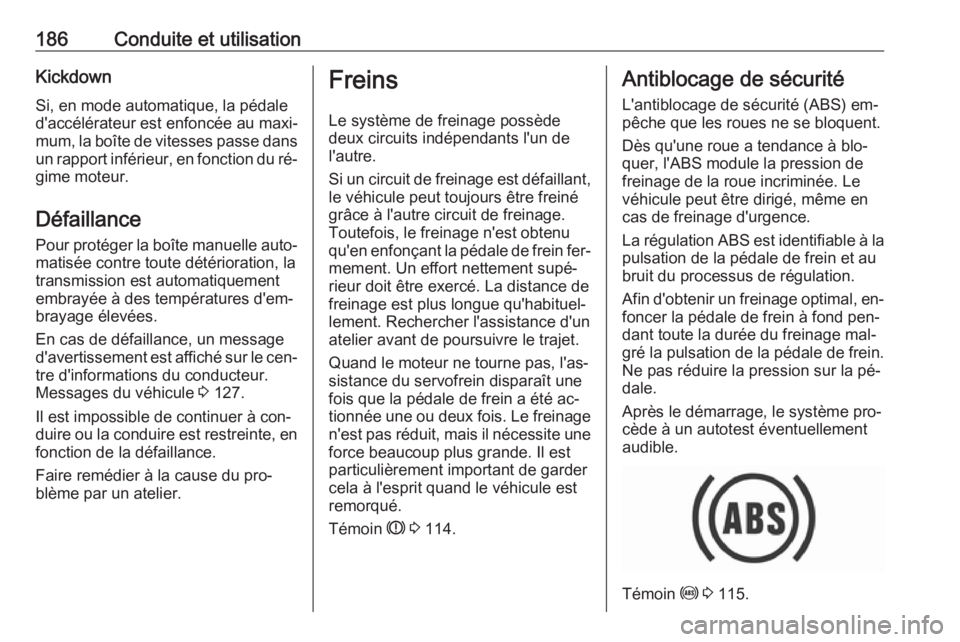

186Conduite et utilisationKickdownSi, en mode automatique, la pédale
d'accélérateur est enfoncée au maxi‐
mum, la boîte de vitesses passe dans
un rapport inférieur, en fonction du ré‐
gime moteur.
Défaillance
Pour protéger la boîte manuelle auto‐
matisée contre toute détérioration, la transmission est automatiquement
embrayée à des températures d'em‐
brayage élevées.
En cas de défaillance, un message
d'avertissement est affiché sur le cen‐ tre d'informations du conducteur.
Messages du véhicule 3 127.
Il est impossible de continuer à con‐ duire ou la conduire est restreinte, en fonction de la défaillance.
Faire remédier à la cause du pro‐
blème par un atelier.Freins
Le système de freinage possède
deux circuits indépendants l'un de
l'autre.
Si un circuit de freinage est défaillant, le véhicule peut toujours être freiné
grâce à l'autre circuit de freinage.
Toutefois, le freinage n'est obtenu
qu'en enfonçant la pédale de frein fer‐
mement. Un effort nettement supé‐
rieur doit être exercé. La distance de freinage est plus longue qu'habituel‐
lement. Rechercher l'assistance d'un
atelier avant de poursuivre le trajet.
Quand le moteur ne tourne pas, l'as‐
sistance du servofrein disparaît une
fois que la pédale de frein a été ac‐
tionnée une ou deux fois. Le freinage
n'est pas réduit, mais il nécessite une force beaucoup plus grande. Il est
particulièrement important de garder
cela à l'esprit quand le véhicule est
remorqué.
Témoin R 3 114.Antiblocage de sécurité
L'antiblocage de sécurité (ABS) em‐
pêche que les roues ne se bloquent.
Dès qu'une roue a tendance à blo‐
quer, l'ABS module la pression de
freinage de la roue incriminée. Le
véhicule peut être dirigé, même en
cas de freinage d'urgence.
La régulation ABS est identifiable à la
pulsation de la pédale de frein et au
bruit du processus de régulation.
Afin d'obtenir un freinage optimal, en‐ foncer la pédale de frein à fond pen‐
dant toute la durée du freinage mal‐ gré la pulsation de la pédale de frein. Ne pas réduire la pression sur la pé‐
dale.
Après le démarrage, le système pro‐
cède à un autotest éventuellement
audible.
Témoin u 3 115.

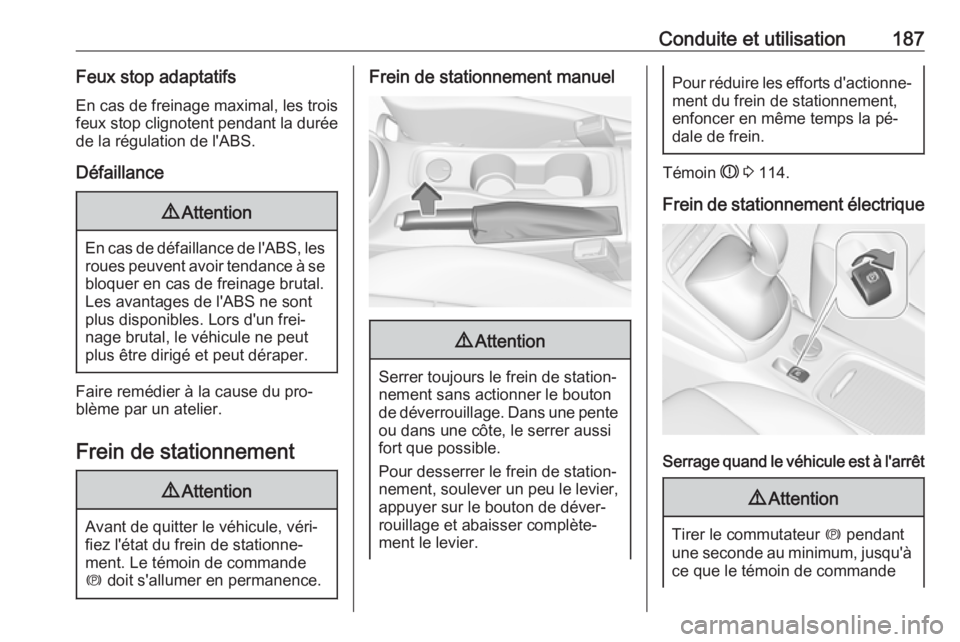

Conduite et utilisation187Feux stop adaptatifsEn cas de freinage maximal, les trois
feux stop clignotent pendant la durée de la régulation de l'ABS.
Défaillance9 Attention
En cas de défaillance de l'ABS, les
roues peuvent avoir tendance à se
bloquer en cas de freinage brutal.
Les avantages de l'ABS ne sont
plus disponibles. Lors d'un frei‐ nage brutal, le véhicule ne peut
plus être dirigé et peut déraper.
Faire remédier à la cause du pro‐
blème par un atelier.
Frein de stationnement
9 Attention
Avant de quitter le véhicule, véri‐
fiez l'état du frein de stationne‐
ment. Le témoin de commande
m doit s'allumer en permanence.
Frein de stationnement manuel9 Attention
Serrer toujours le frein de station‐
nement sans actionner le bouton
de déverrouillage. Dans une pente ou dans une côte, le serrer aussifort que possible.
Pour desserrer le frein de station‐
nement, soulever un peu le levier, appuyer sur le bouton de déver‐
rouillage et abaisser complète‐
ment le levier.
Pour réduire les efforts d'actionne‐
ment du frein de stationnement,
enfoncer en même temps la pé‐
dale de frein.
Témoin R 3 114.
Frein de stationnement électrique
Serrage quand le véhicule est à l'arrêt
9 Attention
Tirer le commutateur m pendant
une seconde au minimum, jusqu'à
ce que le témoin de commande

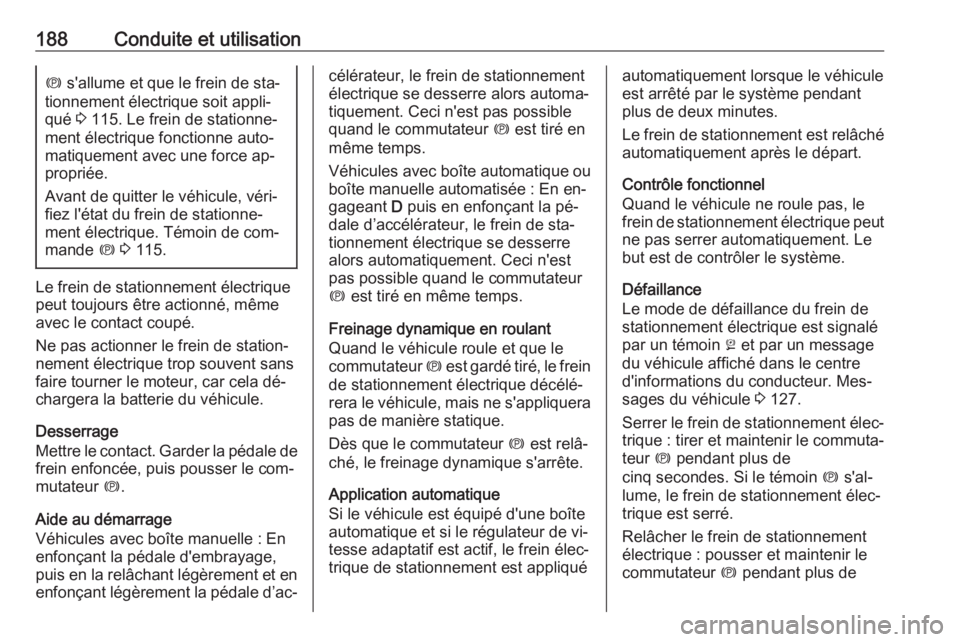

188Conduite et utilisationm s'allume et que le frein de sta‐
tionnement électrique soit appli‐ qué 3 115. Le frein de stationne‐
ment électrique fonctionne auto‐
matiquement avec une force ap‐
propriée.
Avant de quitter le véhicule, véri‐
fiez l'état du frein de stationne‐
ment électrique. Témoin de com‐
mande m 3 115.
Le frein de stationnement électrique
peut toujours être actionné, même
avec le contact coupé.
Ne pas actionner le frein de station‐
nement électrique trop souvent sans
faire tourner le moteur, car cela dé‐
chargera la batterie du véhicule.
Desserrage
Mettre le contact. Garder la pédale de
frein enfoncée, puis pousser le com‐
mutateur m.
Aide au démarrage
Véhicules avec boîte manuelle : En
enfonçant la pédale d'embrayage,
puis en la relâchant légèrement et en
enfonçant légèrement la pédale d’ac‐
célérateur, le frein de stationnement
électrique se desserre alors automa‐
tiquement. Ceci n'est pas possible
quand le commutateur m est tiré en
même temps.
Véhicules avec boîte automatique ou boîte manuelle automatisée : En en‐
gageant D puis en enfonçant la pé‐
dale d’accélérateur, le frein de sta‐
tionnement électrique se desserre
alors automatiquement. Ceci n'est
pas possible quand le commutateur
m est tiré en même temps.
Freinage dynamique en roulant
Quand le véhicule roule et que le
commutateur m est gardé tiré, le frein
de stationnement électrique décélé‐
rera le véhicule, mais ne s'appliquera
pas de manière statique.
Dès que le commutateur m est relâ‐
ché, le freinage dynamique s'arrête.
Application automatique
Si le véhicule est équipé d'une boîte automatique et si le régulateur de vi‐
tesse adaptatif est actif, le frein élec‐ trique de stationnement est appliquéautomatiquement lorsque le véhicule
est arrêté par le système pendant
plus de deux minutes.
Le frein de stationnement est relâché automatiquement après le départ.
Contrôle fonctionnel
Quand le véhicule ne roule pas, le
frein de stationnement électrique peut ne pas serrer automatiquement. Le
but est de contrôler le système.
Défaillance
Le mode de défaillance du frein de
stationnement électrique est signalé
par un témoin j et par un message
du véhicule affiché dans le centre
d'informations du conducteur. Mes‐
sages du véhicule 3 127.
Serrer le frein de stationnement élec‐ trique : tirer et maintenir le commuta‐teur m pendant plus de
cinq secondes. Si le témoin m s'al‐
lume, le frein de stationnement élec‐
trique est serré.
Relâcher le frein de stationnement
électrique : pousser et maintenir le
commutateur m pendant plus de
