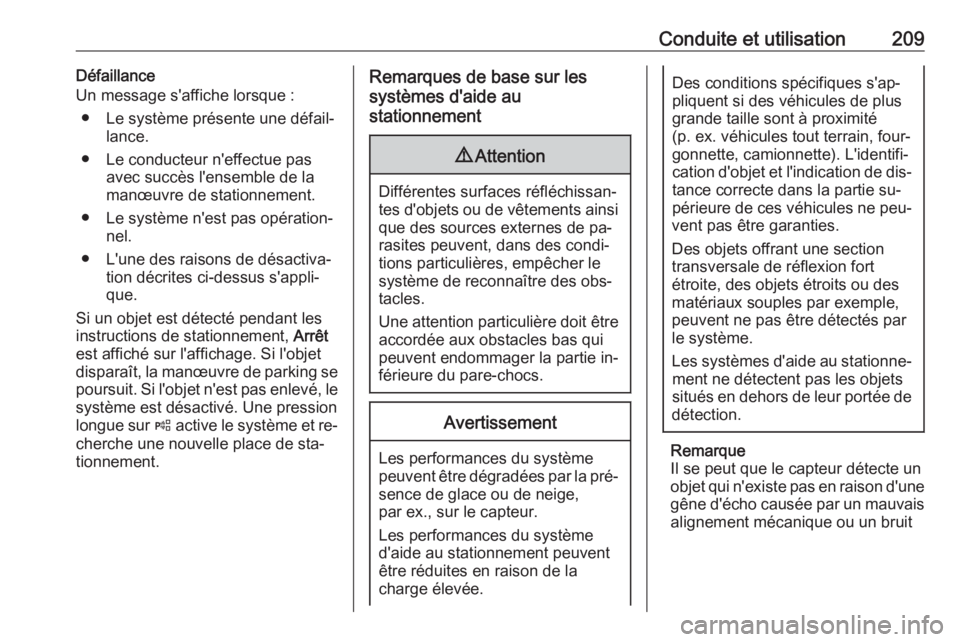

Conduite et utilisation209Défaillance
Un message s'affiche lorsque :
● Le système présente une défail‐ lance.
● Le conducteur n'effectue pas avec succès l'ensemble de la
manœuvre de stationnement.
● Le système n'est pas opération‐ nel.
● L'une des raisons de désactiva‐ tion décrites ci-dessus s'appli‐
que.
Si un objet est détecté pendant les
instructions de stationnement, Arrêt
est affiché sur l'affichage. Si l'objet
disparaît, la manœuvre de parking se
poursuit. Si l'objet n'est pas enlevé, le système est désactivé. Une pression
longue sur ( active le système et re‐
cherche une nouvelle place de sta‐ tionnement.Remarques de base sur les
systèmes d'aide au
stationnement9 Attention
Différentes surfaces réfléchissan‐
tes d'objets ou de vêtements ainsi que des sources externes de pa‐
rasites peuvent, dans des condi‐
tions particulières, empêcher le
système de reconnaître des obs‐
tacles.
Une attention particulière doit être
accordée aux obstacles bas qui peuvent endommager la partie in‐férieure du pare-chocs.
Avertissement
Les performances du système
peuvent être dégradées par la pré‐ sence de glace ou de neige,
par ex., sur le capteur.
Les performances du système
d'aide au stationnement peuvent
être réduites en raison de la
charge élevée.
Des conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont à proximité
(p. ex. véhicules tout terrain, four‐
gonnette, camionnette). L'identifi‐
cation d'objet et l'indication de dis‐ tance correcte dans la partie su‐
périeure de ces véhicules ne peu‐
vent pas être garanties.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des
matériaux souples par exemple,
peuvent ne pas être détectés par
le système.
Les systèmes d'aide au stationne‐ ment ne détectent pas les objets
situés en dehors de leur portée de
détection.
Remarque
Il se peut que le capteur détecte un
objet qui n'existe pas en raison d'une
gêne d'écho causée par un mauvais alignement mécanique ou un bruit

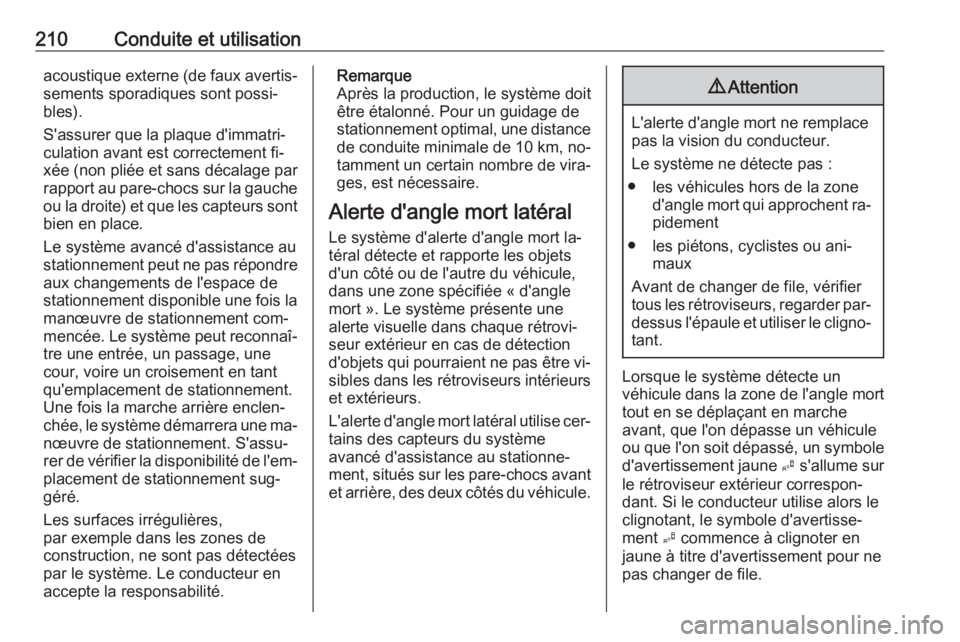

210Conduite et utilisationacoustique externe (de faux avertis‐
sements sporadiques sont possi‐
bles).
S'assurer que la plaque d'immatri‐
culation avant est correctement fi‐
xée (non pliée et sans décalage par
rapport au pare-chocs sur la gauche
ou la droite) et que les capteurs sont
bien en place.
Le système avancé d'assistance au
stationnement peut ne pas répondre aux changements de l'espace de
stationnement disponible une fois la manœuvre de stationnement com‐
mencée. Le système peut reconnaî‐
tre une entrée, un passage, une
cour, voire un croisement en tant
qu'emplacement de stationnement.
Une fois la marche arrière enclen‐
chée, le système démarrera une ma‐ nœuvre de stationnement. S'assu‐
rer de vérifier la disponibilité de l'em‐
placement de stationnement sug‐
géré.
Les surfaces irrégulières,
par exemple dans les zones de
construction, ne sont pas détectées
par le système. Le conducteur en
accepte la responsabilité.Remarque
Après la production, le système doit
être étalonné. Pour un guidage de
stationnement optimal, une distance de conduite minimale de 10 km, no‐
tamment un certain nombre de vira‐
ges, est nécessaire.
Alerte d'angle mort latéral Le système d'alerte d'angle mort la‐
téral détecte et rapporte les objets
d'un côté ou de l'autre du véhicule,
dans une zone spécifiée « d'angle
mort ». Le système présente une
alerte visuelle dans chaque rétrovi‐
seur extérieur en cas de détection
d'objets qui pourraient ne pas être vi‐ sibles dans les rétroviseurs intérieurs
et extérieurs.
L'alerte d'angle mort latéral utilise cer‐
tains des capteurs du système
avancé d'assistance au stationne‐
ment, situés sur les pare-chocs avant
et arrière, des deux côtés du véhicule.9 Attention
L'alerte d'angle mort ne remplace
pas la vision du conducteur.
Le système ne détecte pas :
● les véhicules hors de la zone d'angle mort qui approchent ra‐
pidement
● les piétons, cyclistes ou ani‐ maux
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le cligno‐
tant.
Lorsque le système détecte un
véhicule dans la zone de l'angle mort
tout en se déplaçant en marche
avant, que l'on dépasse un véhicule
ou que l'on soit dépassé, un symbole d'avertissement jaune B s'allume sur
le rétroviseur extérieur correspon‐
dant. Si le conducteur utilise alors le
clignotant, le symbole d'avertisse‐
ment B commence à clignoter en
jaune à titre d'avertissement pour ne pas changer de file.

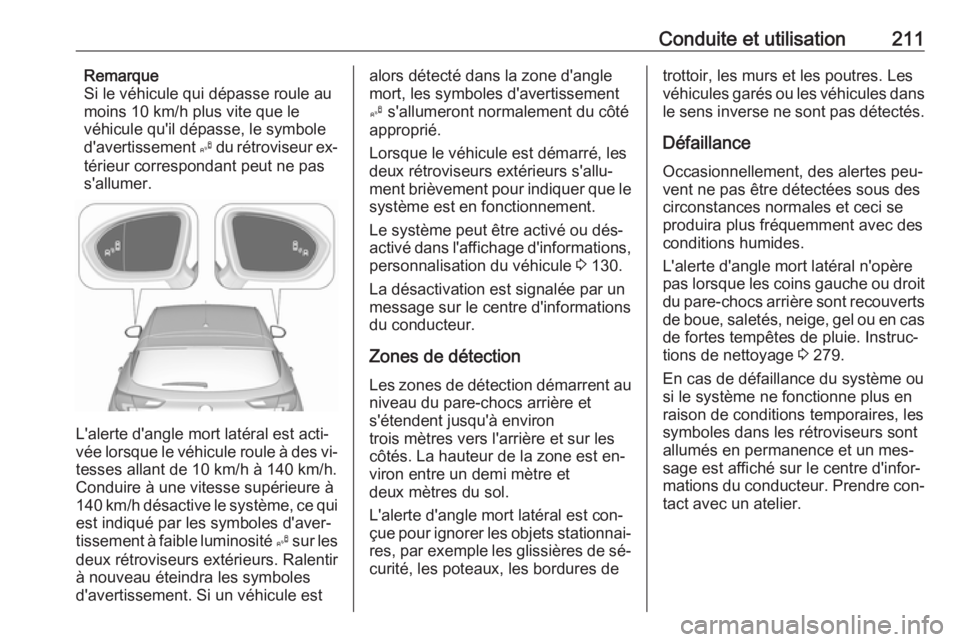

Conduite et utilisation211Remarque
Si le véhicule qui dépasse roule au
moins 10 km/h plus vite que le
véhicule qu'il dépasse, le symbole
d'avertissement B du rétroviseur ex‐
térieur correspondant peut ne pas
s'allumer.
L'alerte d'angle mort latéral est acti‐
vée lorsque le véhicule roule à des vi‐ tesses allant de 10 km/h à 140 km/h.
Conduire à une vitesse supérieure à
140 km/h désactive le système, ce qui
est indiqué par les symboles d'aver‐
tissement à faible luminosité B sur les
deux rétroviseurs extérieurs. Ralentir à nouveau éteindra les symboles
d'avertissement. Si un véhicule est
alors détecté dans la zone d'angle
mort, les symboles d'avertissement
B s'allumeront normalement du côté
approprié.
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le système est en fonctionnement.
Le système peut être activé ou dés‐
activé dans l'affichage d'informations,
personnalisation du véhicule 3 130.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur.
Zones de détection
Les zones de détection démarrent au niveau du pare-chocs arrière et
s'étendent jusqu'à environ
trois mètres vers l'arrière et sur les
côtés. La hauteur de la zone est en‐
viron entre un demi mètre et
deux mètres du sol.
L'alerte d'angle mort latéral est con‐
çue pour ignorer les objets stationnai‐
res, par exemple les glissières de sé‐
curité, les poteaux, les bordures detrottoir, les murs et les poutres. Les
véhicules garés ou les véhicules dans
le sens inverse ne sont pas détectés.
Défaillance Occasionnellement, des alertes peu‐vent ne pas être détectées sous des circonstances normales et ceci se
produira plus fréquemment avec des
conditions humides.
L'alerte d'angle mort latéral n'opère
pas lorsque les coins gauche ou droit
du pare-chocs arrière sont recouverts de boue, saletés, neige, gel ou en casde fortes tempêtes de pluie. Instruc‐
tions de nettoyage 3 279.
En cas de défaillance du système ou
si le système ne fonctionne plus en
raison de conditions temporaires, les
symboles dans les rétroviseurs sont
allumés en permanence et un mes‐ sage est affiché sur le centre d'infor‐
mations du conducteur. Prendre con‐
tact avec un atelier.

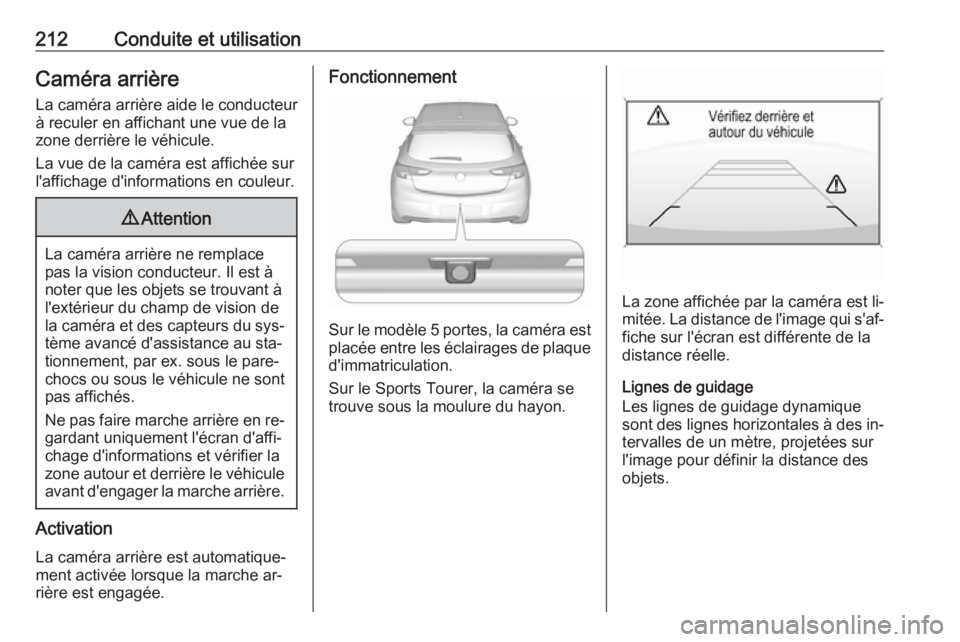

212Conduite et utilisationCaméra arrière
La caméra arrière aide le conducteur
à reculer en affichant une vue de la
zone derrière le véhicule.
La vue de la caméra est affichée sur
l'affichage d'informations en couleur.9 Attention
La caméra arrière ne remplace
pas la vision conducteur. Il est à noter que les objets se trouvant à
l'extérieur du champ de vision de
la caméra et des capteurs du sys‐ tème avancé d'assistance au sta‐
tionnement, par ex. sous le pare-
chocs ou sous le véhicule ne sont
pas affichés.
Ne pas faire marche arrière en re‐ gardant uniquement l'écran d'affi‐
chage d'informations et vérifier la
zone autour et derrière le véhicule
avant d'engager la marche arrière.
Activation
La caméra arrière est automatique‐
ment activée lorsque la marche ar‐
rière est engagée.
Fonctionnement
Sur le modèle 5 portes, la caméra est
placée entre les éclairages de plaque d'immatriculation.
Sur le Sports Tourer, la caméra se
trouve sous la moulure du hayon.
La zone affichée par la caméra est li‐ mitée. La distance de l'image qui s'af‐
fiche sur l'écran est différente de la
distance réelle.
Lignes de guidage
Les lignes de guidage dynamique
sont des lignes horizontales à des in‐
tervalles de un mètre, projetées sur
l'image pour définir la distance des
objets.

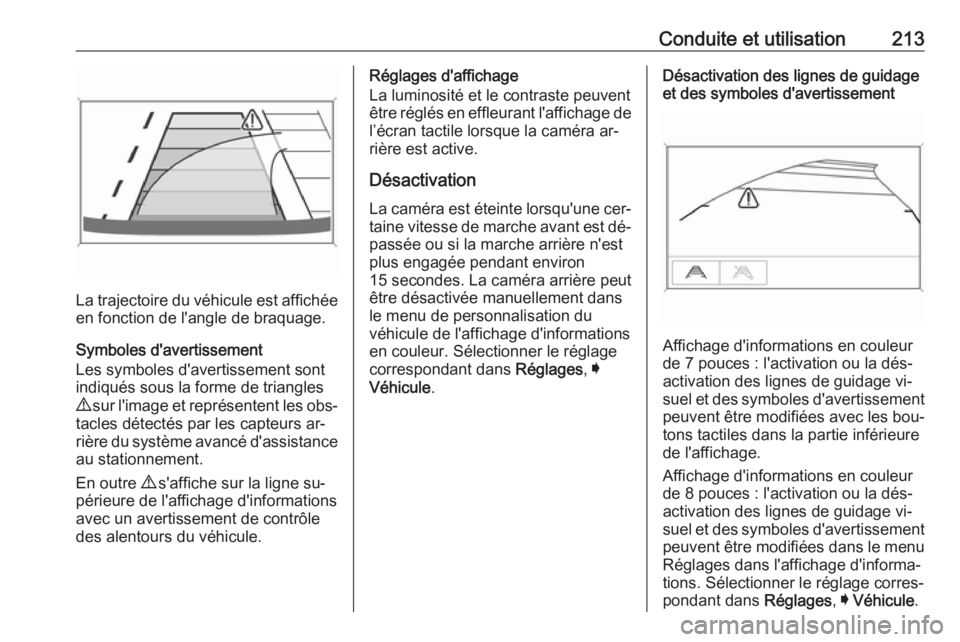

Conduite et utilisation213
La trajectoire du véhicule est affichéeen fonction de l'angle de braquage.
Symboles d'avertissement
Les symboles d'avertissement sont
indiqués sous la forme de triangles
9 sur l'image et représentent les obs‐
tacles détectés par les capteurs ar‐
rière du système avancé d'assistance au stationnement.
En outre 9 s'affiche sur la ligne su‐
périeure de l'affichage d'informations
avec un avertissement de contrôle
des alentours du véhicule.
Réglages d'affichage
La luminosité et le contraste peuvent être réglés en effleurant l'affichage de l’écran tactile lorsque la caméra ar‐
rière est active.
Désactivation
La caméra est éteinte lorsqu'une cer‐
taine vitesse de marche avant est dé‐
passée ou si la marche arrière n'est
plus engagée pendant environ
15 secondes. La caméra arrière peut
être désactivée manuellement dans
le menu de personnalisation du
véhicule de l'affichage d'informations
en couleur. Sélectionner le réglage
correspondant dans Réglages, I
Véhicule .Désactivation des lignes de guidage
et des symboles d'avertissement
Affichage d'informations en couleur
de 7 pouces : l'activation ou la dés‐ activation des lignes de guidage vi‐
suel et des symboles d'avertissement
peuvent être modifiées avec les bou‐
tons tactiles dans la partie inférieure
de l'affichage.
Affichage d'informations en couleur de 8 pouces : l'activation ou la dés‐activation des lignes de guidage vi‐
suel et des symboles d'avertissement
peuvent être modifiées dans le menu
Réglages dans l'affichage d'informa‐
tions. Sélectionner le réglage corres‐
pondant dans Réglages, I Véhicule .

214Conduite et utilisationAffichage d'informations 3 125.
Personnalisation du véhicule 3 130.
Défaillance
Les messages de défaillance sont af‐ fichés avec un 9 sur la ligne supé‐
rieure de l'affichage d'informations.
La caméra arrière peut ne pas fonc‐
tionner correctement si :
● La zone alentour est sombre.
● Le soleil ou le faisceau des pha‐ res se reflète directement dans la
lentille de la caméra.
● Du gel, de la neige, de la boue ou
tout autre matériau recouvre la
lentille de la caméra. Nettoyer la
lentille, la rincer à l'eau et l'es‐
suyer avec un chiffon doux.
● Le véhicule tracte une remorque.
● L'arrière du véhicule est acci‐ denté.
● Il y a des changements de tem‐ pérature extrêmes.Assistant pour les
panneaux de signalisation
Fonctionnement L'assistant de détection des pan‐
neaux routiers détecte les panneaux
routiers déterminés via une caméra à l'avant et les affiche dans le centre
d'informations du conducteur.
Si le véhicule est équipé d'un système
de navigation intégré, les panneaux
routiers des données cartographi‐
ques peuvent y être rajoutés.
Les panneaux routiers qui seront dé‐
tectés sont :
Panneaux de limitation et d'interdic‐ tion de dépasser ● limitation de vitesse ;
● interdiction de dépasser ;
● fin de limitation de vitesse ;
● fin d'interdiction de dépasser.Panneaux routiers
Début et fin :
● de zones urbaines (spécifiques au pays)
● d'autoroutes
● de routes
● de ruesAjout de panneaux ● conseils supplémentaires sur les panneaux de circulation
● restriction quant à l'emploi d'une remorque
● contraintes causées par des trac‐
teurs
● avertissement chaussée humide
● avertissement gel
● contraintes de temps
● contraintes de distances
● flèches de direction

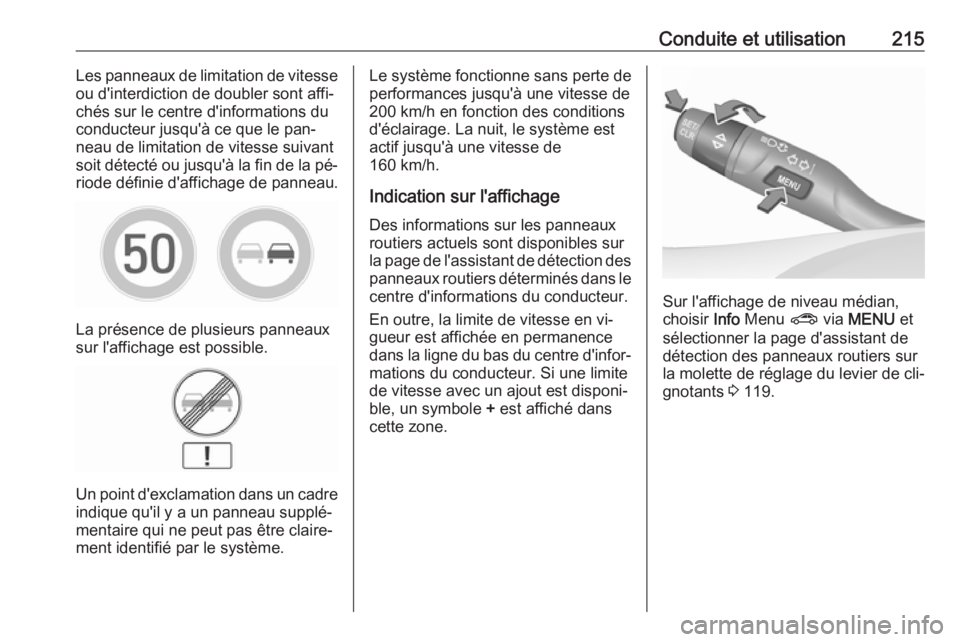

Conduite et utilisation215Les panneaux de limitation de vitesse
ou d'interdiction de doubler sont affi‐ chés sur le centre d'informations du
conducteur jusqu'à ce que le pan‐
neau de limitation de vitesse suivant
soit détecté ou jusqu'à la fin de la pé‐
riode définie d'affichage de panneau.
La présence de plusieurs panneaux
sur l'affichage est possible.
Un point d'exclamation dans un cadre
indique qu'il y a un panneau supplé‐
mentaire qui ne peut pas être claire‐
ment identifié par le système.
Le système fonctionne sans perte de
performances jusqu'à une vitesse de
200 km/h en fonction des conditions
d'éclairage. La nuit, le système est
actif jusqu'à une vitesse de
160 km/h.
Indication sur l'affichage Des informations sur les panneaux
routiers actuels sont disponibles sur
la page de l'assistant de détection des panneaux routiers déterminés dans le
centre d'informations du conducteur.
En outre, la limite de vitesse en vi‐
gueur est affichée en permanence
dans la ligne du bas du centre d'infor‐
mations du conducteur. Si une limite
de vitesse avec un ajout est disponi‐
ble, un symbole + est affiché dans
cette zone.
Sur l'affichage de niveau médian,
choisir Info Menu ? via MENU et
sélectionner la page d'assistant de
détection des panneaux routiers sur
la molette de réglage du levier de cli‐
gnotants 3 119.

216Conduite et utilisation

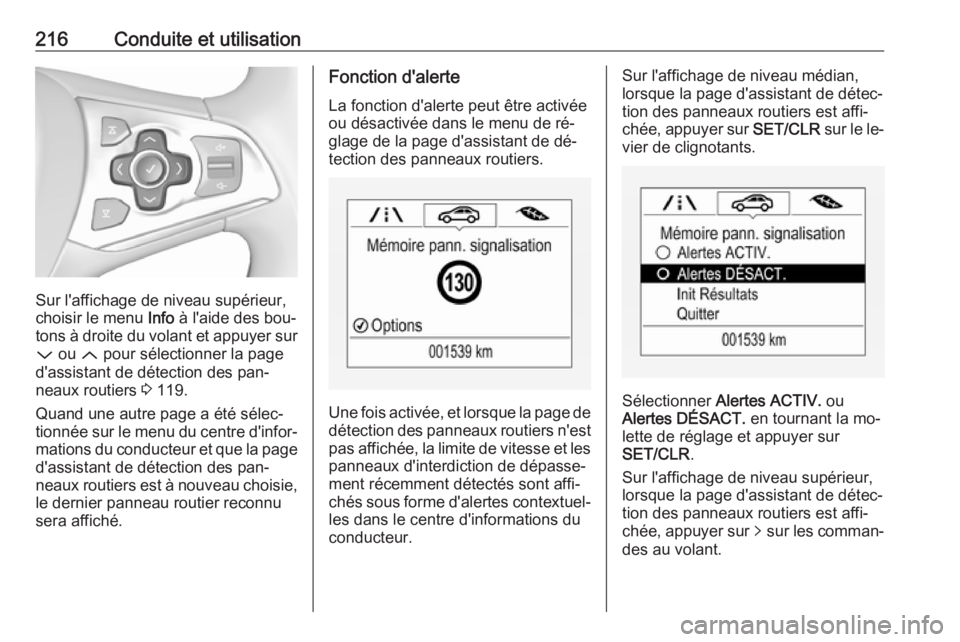

Sur l'affichage de niveau supérieur,
choisir le menu Info à l'aide des bou‐
tons à droite du volant et appuyer sur
P ou Q pour sélectionner la page
d'assistant de détection des pan‐
neaux routiers 3 119.
Quand une autre page a été sélec‐ tionnée sur le menu du centre d'infor‐ mations du conducteur et que la paged'assistant de détection des pan‐
neaux routiers est à nouveau choisie,
le dernier panneau routier reconnu
sera affiché.
Fonction d'alerte
La fonction d'alerte peut être activée
ou désactivée dans le menu de ré‐
glage de la page d'assistant de dé‐
tection des panneaux routiers.
Une fois activée, et lorsque la page de détection des panneaux routiers n'estpas affichée, la limite de vitesse et les
panneaux d'interdiction de dépasse‐
ment récemment détectés sont affi‐ chés sous forme d'alertes contextuel‐
les dans le centre d'informations du
conducteur.
Sur l'affichage de niveau médian,
lorsque la page d'assistant de détec‐
tion des panneaux routiers est affi‐
chée, appuyer sur SET/CLR sur le le‐
vier de clignotants.
Sélectionner Alertes ACTIV. ou
Alertes DÉSACT. en tournant la mo‐
lette de réglage et appuyer sur
SET/CLR .
Sur l'affichage de niveau supérieur,
lorsque la page d'assistant de détec‐
tion des panneaux routiers est affi‐
chée, appuyer sur q sur les comman‐
des au volant.

Conduite et utilisation217
Activer les alertes en réglant J, dé‐
sactiver les alertes en réglant I avec
le bouton 9.
L'alerte en surimpression est affichée pendant environ huit secondes sur le
centre d'informations du conducteur.
Réinitialisation du système Le contenu de l'affichage des pan‐
neaux routiers peut être effacé du
menu réglages de la page d'assistant
de détection des panneaux routiers
en sélectionnant Réinitialiser, puis en
confirmant par un appui sur
SET/CLR du levier de clignotants ou
sur 9 sur les commandes au volant.
Autrement, SET/CLR ou 9 peuvent
être enfoncés pendant trois secondes pour effacer le contenu de la page.
Si la réinitialisation est réussie, une
sonnerie retentit et le « panneau par
défaut » est indiqué jusqu'à ce que le
panneau routier suivant soit détecté
ou fourni par les données cartogra‐
phiques du système de navigation.
Dans certains cas, l'assistant de dé‐
tection des panneaux routiers est au‐ tomatiquement effacé par le système.
Pour effacer les panneaux
routiers
Différents scénarios permettent d'ef‐
facer les panneaux routiers actuelle‐
ment affichés. Une fois effacé, le
« panneau par défaut » ou un pan‐
neau provenant des données carto‐
graphiques de navigation sont affi‐
chés dans le centre d'informations du conducteur.
Les raisons pour lesquelles les pan‐
neaux s'effacent sont :
● Une distance prédéfinie a été parcourue ou le temps s'est
écoulé (diffère selon le type de
panneau)
● Le véhicule roule dans un virage
● Si aucune donnée cartographi‐ que de navigation n'est disponi‐
ble et que la vitesse descend au-
dessous de 52 km/h (détection
de l'entrée d'une ville)
● Si des données cartographiques de navigation sont disponibles et
qu'une entrée/sortie de ville a été détectée en raison d'un change‐
ment de données cartographi‐
ques

218Conduite et utilisationDétection des panneaux routiers
avec le système de navigation
Si le véhicule est équipé d'un systèmede navigation, le panneau actuelle‐
ment affiché peut provenir soit de la
détection optique d'un panneau, soit
des données cartographiques.
Si le panneau affiché provient de don‐
nées cartographiques et que les in‐
formations cartographiques chan‐
gent, un nouveau panneau s'affiche.
Ceci peut entraîner la détection d'un
nouveau panneau, même si aucun
panneau sur la route n'a été rencon‐
tré.
Défaillance L'assistant de détection des pan‐neaux routiers peut ne pas fonction‐
ner correctement si :
● La zone de l'écran dans laquelle est située la caméra avant, n'est
pas propre ou est obstruée par
des objets étrangers, par exem‐
ple des autocollants.● Les panneaux routiers sont tota‐ lement ou partiellement recou‐
verts ou sont difficilement identi‐
fiables.
● Les conditions météorologiques sont défavorables, par exemple,
des fortes pluies, de la neige, une
exposition directe au soleil, des
ombres.
● Les panneaux routiers sont mal installés ou sont endommagés.
● Les panneaux routiers ne sont pas conformes à la convention
de Vienne des panneaux routiers
(Wiener Übereinkommen über
Straßenverkehrszeichen).Avertissement
Le système est conçu pour aider
le conducteur à discerner certains signaux routiers dans une plage
de vitesse donnée. Ne pas ignorer les signaux routiers qui ne sont
pas affichés par le système.
Le système ne détecte pas d'au‐
tres panneaux routiers qui instau‐
rent un limite de vitesse ou qui y
mettent fin.
Ce dispositif particulier ne doit pas vous pousser à adopter un stylede conduite dangereux.
Adapter toujours la vitesse aux
conditions de circulation.
Les systèmes d'aide au conduc‐
teur ne restreignent en aucune fa‐
çon la pleine responsabilité du
conducteur.
Assistance au maintien de
trajectoire
L'assistance au maintien de trajec‐
toire permet d'éviter des accidents
dus à des changements de trajectoire involontaires. La caméra avant ob‐
serve les marquages de voie entre
lesquels circule le véhicule. Si le
véhicule s'approche d'un marquage
de voies, le volant tourne doucement
pour remettre le véhicule dans la voie.
Tourner le volant dans le même sens,
si la manœuvre du système ne suffit
