Догляд за автомобілем249Гальмівна рідина9Попередження
Гальмівна рідина є отруйною та
кородуючою. Уникайте контакту з очима, шкірою, тканинами та
пофарбованими поверхнями.
Рівень гальмівної рідини має бути
на рівні між позначками MIN і MAX .
Якщо рівень цієї рідини нижчий за
позначку MIN, зверніться по
допомогу на станцію технічного
обслуговування.
Рідина для системи гальм і
зчеплення 3 299.
Автомобільний акумулятор
Автомобільний акумулятор
знаходиться в багажному
відділенні позад задніх сидінь під
задньою кришкою підлоги. Задня кришка підлоги 3 88.
У моторному відділенні є точки приєднання для запуску від
зовнішнього джерела.
Запуск із зовнішнього джерела
3 290.
Акумулятор автомобіля не
потребує обслуговування, оскільки
достатній його заряд досягається
під час руху автомобіля. Їзда на
короткі дистанції та часті запуски
двигуна розряджають акумулятор.
Уникайте використання
непотрібних пристроїв, що
споживають електроенергію.
Акумулятори не належать до
побутових відходів. Їх приймають
на відповідних пунктах з утилізації.
Якщо автомобіль не
використовується більше чотирьох тижнів, акумулятор може
розрядитися. Відключіть клему з
негативного виходу батареї
автомобіля.
Перед підключенням або
відключенням батареї
переконайтеся, що запалення
вимкнено.

250Догляд за автомобілемСистема захисту автомобільного
акумулятора від розряджання
3 161.
Заміна автомобільного
акумулятора
Примітка
Будь-яке порушення інструкцій,
наведених у цьому розділі, може
призвести до тимчасового
вимкнення системи зупинки-
запуску.
Під час заміни автомобільного
акумулятора переконайтеся, що
поруч із позитивним виходом
немає відкритих вентиляційних
отворів. За наявності відкритого
вентиляційного отвору в цій області його слід закрити власноруч
створеною заглушкою, натомість
вентиляційний отвір в області
негативного виходу повинен бути відкритим.
У автомобілях з акумулятором
AGM (абсорбційне скловолокно)
акумулятор можна замінювати
тільки на такий самий акумулятор
AGM.
Акумулятори типу AGM мають
відповідну етикетку.
Рекомендується використовувати
фірмовий автомобільний
акумулятор Opel.
Примітка
Використання акумулятора типу
AGM з характеристиками,
відмінними від характеристик
оригінального автомобільного
акумулятора, встановленого
компанією Opel, може призвести до погіршення ходових
характеристик.
Для заміни акумулятора
рекомендується звертатися на
СТО.
Система стоп-старт 3 181.
Заряджання автомобільного акумулятора9 Попередження
На автомобілях, устаткованих
системою стоп-старт,
пересвідчіться в тому, що заряд акумулятора не перевищує
14,6 В при використанні
зарядного пристрою. Інакше це
може призвести до
пошкодження акумулятора.
Запуск із зовнішнього джерела
3 290.

Догляд за автомобілем251Попереджувальна табличка
Значення символів:● Немає іскор, відкритого вогню чи диму.
● Завжди носіть захист очей. Вибухонебезпечні гази можуть
призвести до сліпоти чи
травмування.
● Зберігайте автомобільний акумулятор у місцях,
недоступних для дітей.
● Автомобільний акумулятор містить сірчану кислоту, яка
може спричинити важкі опіки чи
сліпоту.
● Детальніше див. у Посібнику з експлуатації.
● Поруч з автомобільним акумулятором може
накопичитися
вибухонебезпечний газ.
Випуск води й бруду з системи дизельногопального
Якщо бак став сухим, систему
дизельного пального потрібно
прокачати. Увімкніть систему
запалювання тричі, щоразу - на
15 с. Потім робіть спроби запуску
двигуна тривалістю не більше
40 секунд. Повторіть цей процес не
пізніше ніж через п’ять секунд.
Якщо двигун не запускається,
зверніться до майстерні.Заміна щітки
склоочисника
Підніміть кронштейн склоочисника,
доки він не залишиться у піднятому
стані, натисніть кнопку, щоб
розблокувати щітку та зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.

252Догляд за автомобілемЩітка склоочисника на
задньому склі
Підніміть очисник. Від’єднайте
щітку очисника, як показано на рисунку, і зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Заміна лампи
Вимкніть систему запалювання та
вимкніть відповідний перемикач
або зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Замінюйте лампи передніх фар
через моторне відділення.
Перевірка ламп
Після заміни лампи ввімкніть
запалювання, ввімкніть та
перевірте світло.
Галогенові фариГалогенові фари з окремими
лампами для ближнього та
дальнього світла.
Зовнішня лампа ближнього світла
( 1 ).
Внутрішня лампа дальнього світла ( 2 ).

Догляд за автомобілем253Ближнє світло (1)
1. Поверніть кришку протигодинникової стрілки та зніміть
її.
2. Потягніть і від'єднайте пружинний затискач від
фіксатора. Вийміть тримач
лампи з рефлектора.
3. Зніміть лампу з тримача та замініть її на нову.
4. Вставте тримач лампи, зафіксувавши два закріплювачі
у рефлекторі та повернувши їх
за годинниковою стрілкою.
5. Вставте пружинний затискач на місце.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Дальнє світло (2)
1. Поверніть кришку протигодинникової стрілки та зніміть
її.

254Догляд за автомобілем2. Від'єднайте пружиннийзатискач від фіксатора,
переміщаючи його вперед і вбік.
Поверніть пружинний затискач донизу.
3. Вийміть тримач лампи з рефлектора.
4. Зніміть лампу з тримача тазамініть її на нову.
5. Вставте тримач лампи і встановіть пружинний затискач.
Установіть кришку та поверніть за годинниковою стрілкою.
Передній вказівник поворотів
У разі несправності світлодіодних
ламп зверніться для їх заміни на
станцію технічного
обслуговування.
Габаритний ліхтар
У разі несправності світлодіодних
ламп зверніться для їх заміни на
станцію технічного
обслуговування.
Освітлення при денному світлі
У разі несправності світлодіодних ламп зверніться для їх заміни на
станцію технічного
обслуговування.
Протитуманні фари До ламп можна дістатися знизу
автомобіля.
1. Поверніть тримач лампи проти годинникової стрілки та вийміть
його з рефлектора.

Догляд за автомобілем2552. Від'єднайте патрон відз'єднувача, натискаючи на
вушко фіксатора.
3. Витягніть лампу, замініть її на нову і підключіть рознімач.
4. Вставте патрон лампи у рефлектор, для цього поверніть
його за годинниковою стрілкою і
зафіксуйте.
Задні ліхтарі
5-дверна модель із кузовом
"хечбек"
1. Від'єднайте кришку з відповідного боку та зніміть її.
2. Автомобілі з комплектом для ремонту шин: Щоб замінитилампи з правого боку, спочаткувідкрутіть пластикову гайку і
вийміть вставку з пляшкою з
ущільнювачем.3. Відкрутіть пластикову гайку зсередини рукою.
4. Обережно вийміть блок заднього ліхтаря з ніші та
зніміть його.

256Догляд за автомобілем5. Зніміть кабель із утримувача.
6. Натисніть на три фіксатори івийміть тримач лампи з блоку
ліхтаря.
7. Вийміть та замініть лампи:
Указівник повороту ( 1)
Задній ліхтар/стоп-сигнал ( 2)
У модифікаціях зі
світлодіодними задніми
ліхтарями і світлодіодними
стоп-сигналами можна виймати
й замінювати лише лампу вказівника повороту ( 1).
8. Приєднайте тримач лампи до блоку ліхтаря.
9. Приєднайте кабель доутримувача.
10. Прикріпіть блок ліхтаря до кузова автомобіля й затягніть
кріпильну гайку зсередини
багажного відділення.
Поверніть кришку на місце.
У деяких модифікаціях у задніх
ліхтарях та стоп-сигналах
використовуються світлодіоди. У
разі несправності зверніться для
заміни світлодіодів до
автомайстерні.
Ліхтар у зборі в дверях багажного
відділення

Догляд за автомобілем2571. Від'єднайте кришку від дверейбагажного відділення й зніміть
її.
2. Відкрутіть пластикову кріпильну
гайку рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
4. Від'єднайте рознім від блокуліхтаря.
5. Натисніть на три фіксатори і вийміть тримач лампи з блоку
ліхтаря.
У модифікаціях зі
світлодіодними задніми
ліхтарями положення
фіксаторів дещо інше.

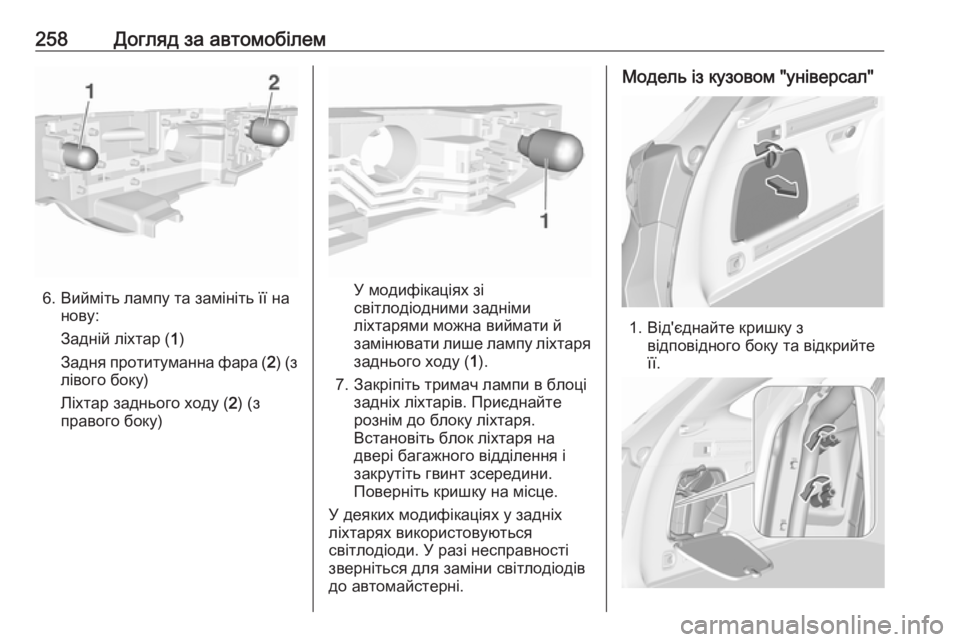

258Догляд за автомобілем
6. Вийміть лампу та замініть її нанову:
Задній ліхтар ( 1)
Задня протитуманна фара ( 2) (з
лівого боку)
Ліхтар заднього ходу ( 2) (з
правого боку)У модифікаціях зі
світлодіодними задніми
ліхтарями можна виймати й
замінювати лише лампу ліхтаря заднього ходу ( 1).
7. Закріпіть тримач лампи в блоці задніх ліхтарів. Приєднайте
рознім до блоку ліхтаря.
Встановіть блок ліхтаря на двері багажного відділення і
закрутіть гвинт зсередини.
Поверніть кришку на місце.
У деяких модифікаціях у задніх
ліхтарях використовуються
світлодіоди. У разі несправності
зверніться для заміни світлодіодів
до автомайстерні.
Модель із кузовом "універсал"
1. Від'єднайте кришку з відповідного боку та відкрийте
її.
