Догляд за автомобілем269

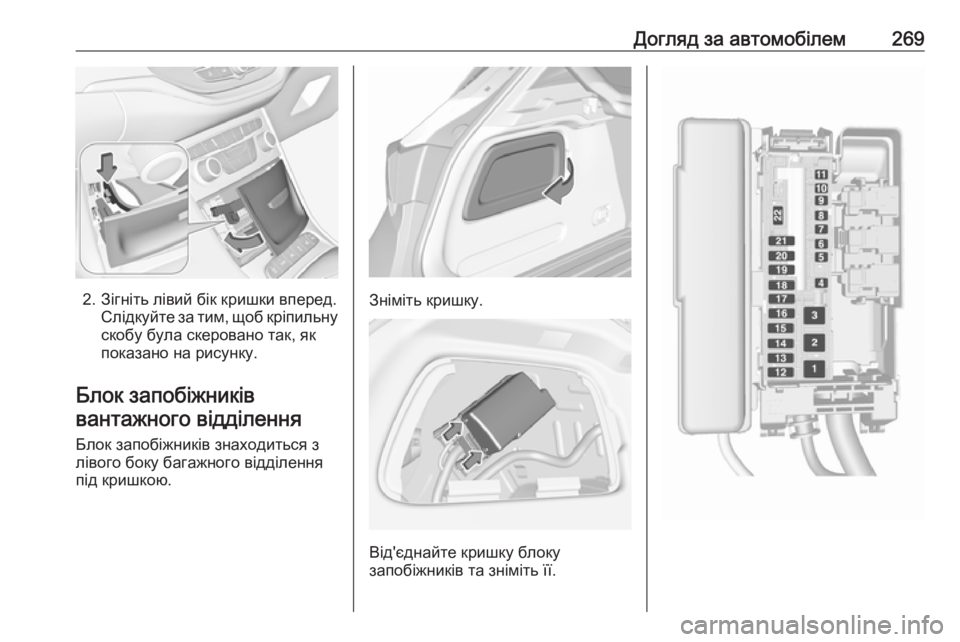

2. Зігніть лівий бік кришки вперед.Слідкуйте за тим, щоб кріпильну
скобу була скеровано так, як
показано на рисунку.
Блок запобіжників вантажного відділення
Блок запобіжників знаходиться з
лівого боку багажного відділення
під кришкою.Зніміть кришку.
Від'єднайте кришку блоку
запобіжників та зніміть її.

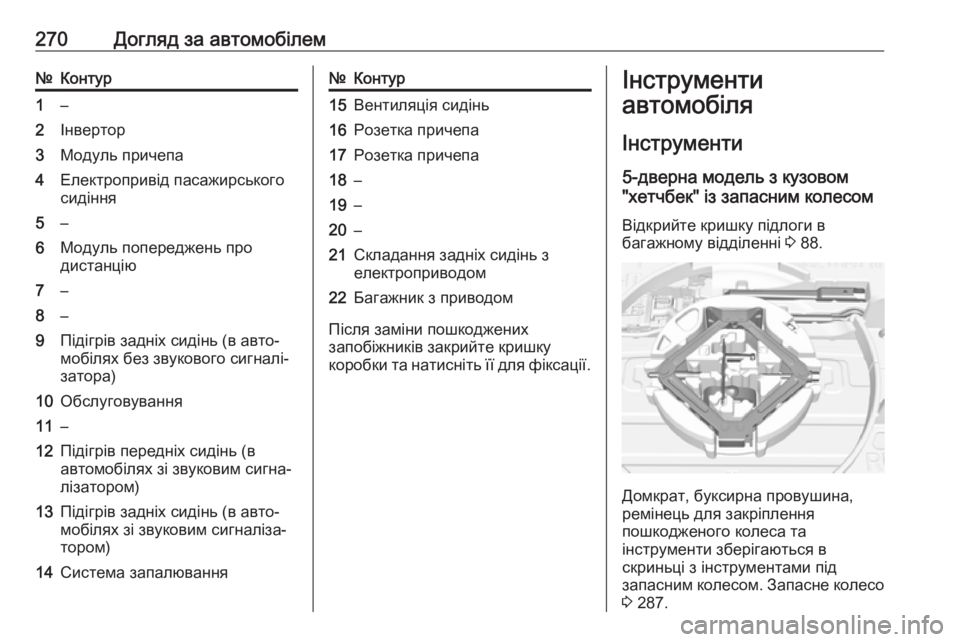

270Догляд за автомобілем№Контур1–2Інвертор3Модуль причепа4Електропривід пасажирського
сидіння5–6Модуль попереджень про
дистанцію7–8–9Підігрів задніх сидінь (в авто‐
мобілях без звукового сигналі‐ затора)10Обслуговування11–12Підігрів передніх сидінь (вавтомобілях зі звуковим сигна‐
лізатором)13Підігрів задніх сидінь (в авто‐
мобілях зі звуковим сигналіза‐
тором)14Система запалювання№Контур15Вентиляція сидінь16Розетка причепа17Розетка причепа18–19–20–21Складання задніх сидінь з
електроприводом22Багажник з приводом
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Інструменти
автомобіля
Інструменти 5-дверна модель з кузовом
"хетчбек" із запасним колесом
Відкрийте кришку підлоги в
багажному відділенні 3 88.
Домкрат, буксирна провушина,
ремінець для закріплення
пошкодженого колеса та
інструменти зберігаються в
скриньці з інструментами під
запасним колесом. Запасне колесо 3 287.

Догляд за автомобілем271Модель з кузовом "універсал" іззапасним колесом
Відкрийте кришку підлоги в
багажному відділенні 3 88.
Домкрат, буксирна провушина та
інструменти зберігаються в
скриньці з інструментами під
запасним колесом. Запасне колесо 3 287.
5-дверна модель з кузовом
"хетчбек" з комплектом для
ремонту шин
Відкрийте кришку на правій бічній
панелі багажного відділення.
Деякі інструменти й буксирна
провушина зберігаються в скриньці
для інструментів разом з
комплектом для ремонту шин.
Модель з кузовом "універсал" з
комплектом для ремонту шин
Відкрийте кришку підлоги в
багажному відділенні 3 88.
Інструменти й буксирна провушина зберігаються в скриньці для
інструментів разом з комплектом
для ремонту шин.

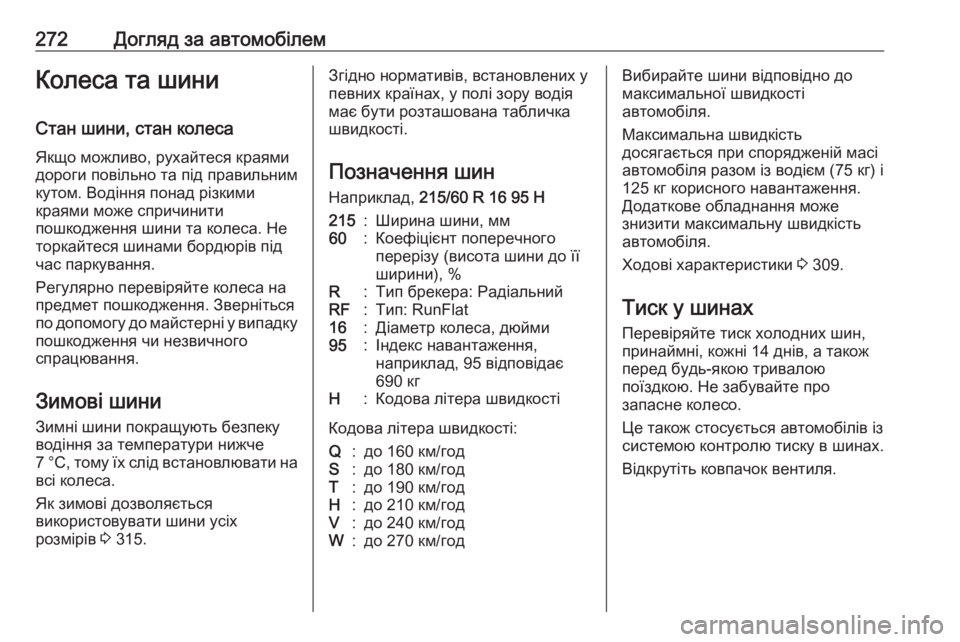

272Догляд за автомобілемКолеса та шини
Стан шини, стан колеса
Якщо можливо, рухайтеся краями
дороги повільно та під правильним
кутом. Водіння понад різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку пошкодження чи незвичного
спрацювання.
Зимові шини
Зимні шини покращують безпеку
водіння за температури нижче
7 °C, тому їх слід встановлювати на всі колеса.
Як зимові дозволяється
використовувати шини усіх
розмірів 3 315.Згідно нормативів, встановлених у
певних країнах, у полі зору водія
має бути розташована табличка
швидкості.
Позначення шин Наприклад, 215/60 R 16 95 H215:Ширина шини, мм60:Коефіцієнт поперечного
перерізу (висота шини до її
ширини), %R:Тип брекера: РадіальнийRF:Тип: RunFlat16:Діаметр колеса, дюйми95:Індекс навантаження,
наприклад, 95 відповідає
690 кгH:Кодова літера швидкості
Кодова літера швидкості:
Q:до 160 км/годS:до 180 км/годT:до 190 км/годH:до 210 км/годV:до 240 км/годW:до 270 км/годВибирайте шини відповідно до
максимальної швидкості
автомобіля.
Максимальна швидкість
досягається при спорядженій масі
автомобіля разом із водієм (75 кг) і
125 кг корисного навантаження.
Додаткове обладнання може
знизити максимальну швидкість
автомобіля.
Ходові характеристики 3 309.
Тиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів, а також
перед будь-якою тривалою
поїздкою. Не забувайте про
запасне колесо.
Це також стосується автомобілів із
системою контролю тиску в шинах.
Відкрутіть ковпачок вентиля.

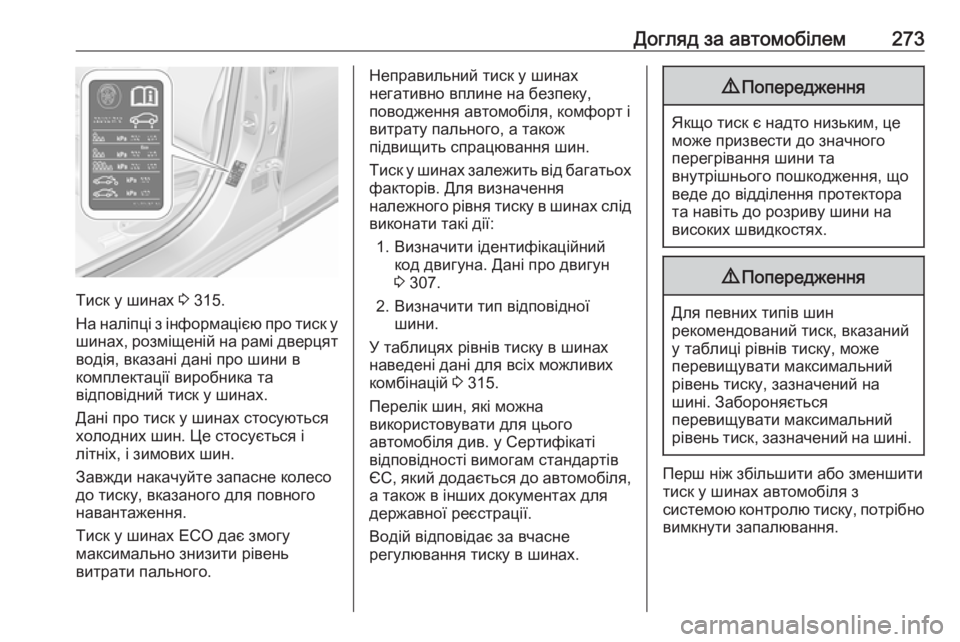

Догляд за автомобілем273
Тиск у шинах 3 315.
На наліпці з інформацією про тиск у шинах, розміщеній на рамі дверцят
водія, вказані дані про шини в
комплектації виробника та
відповідний тиск у шинах.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Завжди накачуйте запасне колесо
до тиску, вказаного для повного навантаження.
Тиск у шинах ECO дає змогу
максимально знизити рівень
витрати пального.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить спрацювання шин.
Тиск у шинах залежить від багатьох факторів. Для визначення
належного рівня тиску в шинах слід
виконати такі дії:
1. Визначити ідентифікаційний код двигуна. Дані про двигун
3 307.
2. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 315.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартів
ЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
9 Попередження
Для певних типів шин
рекомендований тиск, вказаний
у таблиці рівнів тиску, може
перевищувати максимальний
рівень тиску, зазначений на
шині. Забороняється
перевищувати максимальний
рівень тиск, зазначений на шині.
Перш ніж збільшити або зменшити
тиск у шинах автомобіля з
системою контролю тиску, потрібно
вимкнути запалювання.

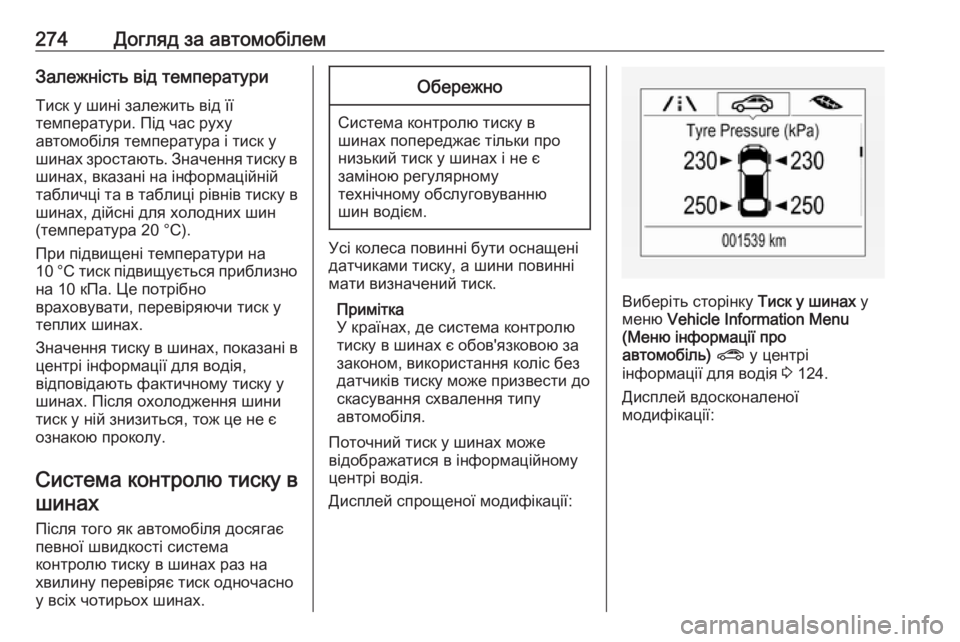

274Догляд за автомобілемЗалежність від температуриТиск у шині залежить від її
температури. Під час руху
автомобіля температура і тиск у
шинах зростають. Значення тиску в
шинах, вказані на інформаційній
табличці та в таблиці рівнів тиску в
шинах, дійсні для холодних шин
(температура 20 °C).
При підвищені температури на
10 °C тиск підвищується приблизно
на 10 кПа. Це потрібно
враховувати, перевіряючи тиск у
теплих шинах.
Значення тиску в шинах, показані в центрі інформації для водія,
відповідають фактичному тиску у шинах. Після охолодження шини
тиск у ній знизиться, тож це не є
ознакою проколу.
Система контролю тиску в шинах
Після того як автомобіля досягає
певної швидкості система
контролю тиску в шинах раз на
хвилину перевіряє тиск одночасно
у всіх чотирьох шинах.Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не є
заміною регулярному
технічному обслуговуванню
шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування схвалення типу
автомобіля.
Поточний тиск у шинах може
відображатися в інформаційному
центрі водія.
Дисплей спрощеної модифікації:
Виберіть сторінку Тиск у шинах у
меню Vehicle Information Menu
(Меню інформації про
автомобіль) ? у центрі
інформації для водія 3 124.
Дисплей вдосконаленої
модифікації:

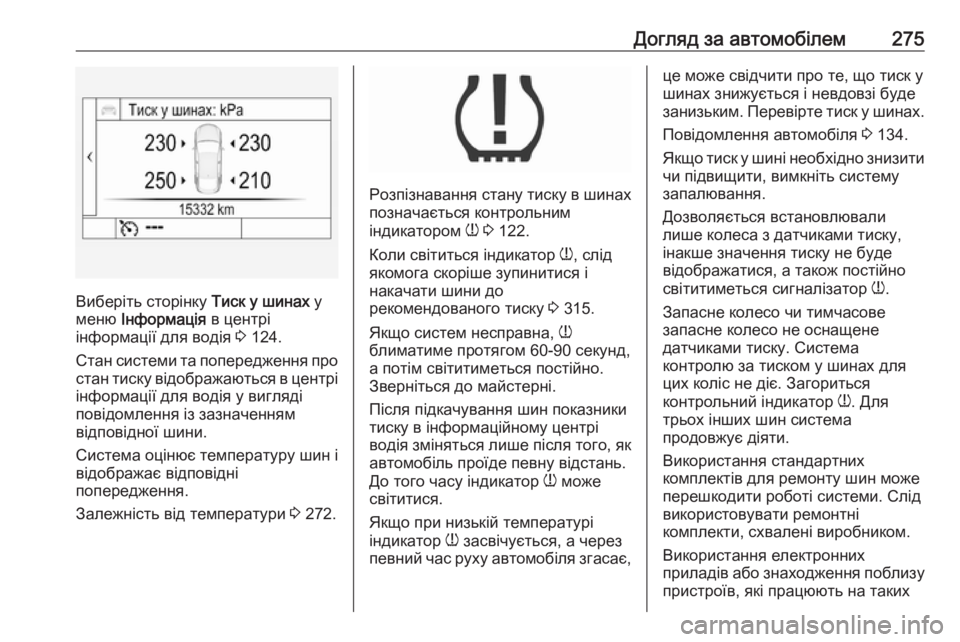

Догляд за автомобілем275
Виберіть сторінку Тиск у шинах у
меню Інформація в центрі
інформації для водія 3 124.
Стан системи та попередження про стан тиску відображаються в центрі
інформації для водія у вигляді
повідомлення із зазначенням
відповідної шини.
Система оцінює температуру шин і відображає відповідні
попередження.
Залежність від температури 3 272.
Розпізнавання стану тиску в шинах
позначається контрольним
індикатором w 3 122.
Коли світиться індикатор w, слід
якомога скоріше зупинитися і
накачати шини до
рекомендованого тиску 3 315.
Якщо систем несправна, w
блиматиме протягом 60-90 секунд,
а потім світитиметься постійно.
Зверніться до майстерні.
Після підкачування шин показники
тиску в інформаційному центрі
водія зміняться лише після того, як
автомобіль проїде певну відстань.
До того часу індикатор w може
світитися.
Якщо при низькій температурі
індикатор w засвічується, а через
певний час руху автомобіля згасає,
це може свідчити про те, що тиск у шинах знижується і невдовзі будезанизьким. Перевірте тиск у шинах.
Повідомлення автомобіля 3 134.
Якщо тиск у шині необхідно знизити
чи підвищити, вимкніть систему
запалювання.
Дозволяється встановлювали
лише колеса з датчиками тиску,
інакше значення тиску не буде
відображатися, а також постійно
світитиметься сигналізатор w.
Запасне колесо чи тимчасове
запасне колесо не оснащене
датчиками тиску. Система
контролю за тиском у шинах для
цих коліс не діє. Загориться
контрольний індикатор w. Для
трьох інших шин система
продовжує діяти.
Використання стандартних
комплектів для ремонту шин може
перешкодити роботі системи. Слід
використовувати ремонтні
комплекти, схвалені виробником.
Використання електронних
приладів або знаходження поблизу пристроїв, які працюють на таких

276Догляд за автомобілемсамих частотах, може призвести до
порушення роботи системи
контролю тиску в шинах.
Після кожної заміни шин датчики
системи контролю тиску в шинах
слід знімати для технічного
обслуговування. В датчиках,
закріплених гвинтами, слід
замінити осердя клапана й
ущільнювальне кільце. У датчиках,
закріплених затискачами, слід
повністю замінити шток клапана.
Стан завантаження авто
Відрегулюйте тиск повітря в шинах
відповідно до стану завантаження
згідно з даними інформаційної
таблички або таблицею рівнів тиску
в шинах 3 315 і оберіть відповідне
значення в меню Навантаження на
шини в центрі інформації для водія
3 124 . Цей параметр є базовим для
попереджень про стан тиску в
шинах.
Меню Навантаження на шини
відображається лише за умови, що
автомобіль не рухається і
ввімкнено стоянкове гальмо. Вавтомобілях із автоматичною
трансмісією важіль селектора має
бути в положенні P.
Дисплей спрощеної модифікації:
Виберіть сторінку Навантаження на
шини у меню Vehicle Information
Menu (Меню інформації про
автомобіль) ? у центрі
інформації для водія 3 124.
Виберіть
● Light (Світло) - комфортний
режим тиску (завантаження - до трьох осіб).
● Eco (Есо) для тиску в режимі
Eco (завантаження - до трьох
осіб).
● Max (Макс.) для повного
завантаження.
Дисплей вдосконаленої
модифікації:
Виберіть сторінку Навантаження на
шини в меню Настройки у центрі
інформації для водія 3 124.

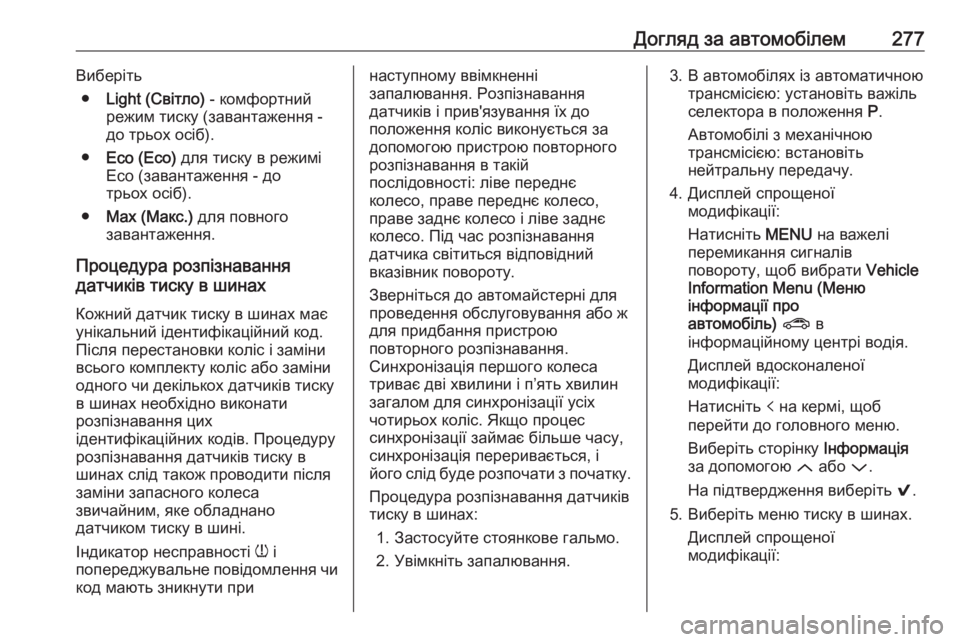

Догляд за автомобілем277Виберіть● Light (Світло) - комфортний
режим тиску (завантаження -
до трьох осіб).
● Eco (Есо) для тиску в режимі
Eco (завантаження - до
трьох осіб).
● Max (Макс.) для повного
завантаження.
Процедура розпізнавання
датчиків тиску в шинах
Кожний датчик тиску в шинах має
унікальний ідентифікаційний код.
Після перестановки коліс і заміни
всього комплекту коліс або заміни
одного чи декількох датчиків тиску
в шинах необхідно виконати
розпізнавання цих
ідентифікаційних кодів. Процедуру
розпізнавання датчиків тиску в
шинах слід також проводити після
заміни запасного колеса
звичайним, яке обладнано
датчиком тиску в шині.
Індикатор несправності w і
попереджувальне повідомлення чи код мають зникнути принаступному ввімкненні
запалювання. Розпізнавання
датчиків і прив'язування їх до
положення коліс виконується за
допомогою пристрою повторного
розпізнавання в такій
послідовності: ліве переднє
колесо, праве переднє колесо,
праве заднє колесо і ліве заднє
колесо. Під час розпізнавання
датчика світиться відповідний
вказівник повороту.
Зверніться до автомайстерні для
проведення обслуговування або ж
для придбання пристрою
повторного розпізнавання.
Синхронізація першого колеса
триває дві хвилини і п’ять хвилин
загалом для синхронізації усіх
чотирьох коліс. Якщо процес
синхронізації займає більше часу, синхронізація переривається, ійого слід буде розпочати з початку.
Процедура розпізнавання датчиків
тиску в шинах:
1. Застосуйте стоянкове гальмо.
2. Увімкніть запалювання.3. В автомобілях із автоматичною трансмісією: установіть важіль
селектора в положення P.
Автомобілі з механічною трансмісією: встановіть
нейтральну передачу.
4. Дисплей спрощеної модифікації:
Натисніть MENU на важелі
перемикання сигналів
повороту, щоб вибрати Vehicle
Information Menu (Меню
інформації про
автомобіль) ? в
інформаційному центрі водія.
Дисплей вдосконаленої
модифікації:
Натисніть p на кермі, щоб
перейти до головного меню.
Виберіть сторінку Інформація
за допомогою Q або P.
На підтвердження виберіть 9.
5. Виберіть меню тиску в шинах. Дисплей спрощеної
модифікації:

278Догляд за автомобілем
Дисплей вдосконаленої
модифікації:
6. Дисплей спрощеної модифікації:
Натисніть SET/CLR, щоб почати
процес синхронізації датчиків.
Після цього повинен з'явитися
запит на підтвердження запуску
процедури.
Повторно натисніть SET/CLR,
щоб підтвердити вибір. Після
цього двічі пролунає звуковий
сигнал, який свідчить про те, що приймач перебуває в режимі
повторного розпізнавання.
Дисплей вдосконаленої
модифікації:
Натисніть 9, щоб почати
процес синхронізації датчиків.
Після цього двічі пролунає
звуковий сигнал, який свідчить
про те, що приймач перебуває в
режимі повторного
розпізнавання.
7. Розпочинайте процедуру з лівого переднього колеса.
8. Розташуйте інструмент синхронізації навпроти бокової
стінки шини, поруч із
золотником. Потім натисніть
кнопку, щоб увімкнути датчик
тиску в шині. Короткий сигналклаксона підтвердить, що код
ідентифікації синхронізовано з
положенням цього колеса.
9. Перейдіть до переднього правого колеса і повторно
виконайте дії, вказані в пункті 8.
10. Перейдіть до заднього правого колеса і повторно виконайте дії,вказані в пункті 8.
11. Перейдіть до заднього лівого колеса і повторіть дії, вказані у
пункті 8. Після цього двічі
пролунає звуковий сигнал, який
свідчить про те, що
розпізнавання
ідентифікаційного коду для
лівого заднього колеса
виконане. На цьому процедура
розпізнавання датчиків тиску в
шинах закінчується.
12. Вимкніть запалювання.
