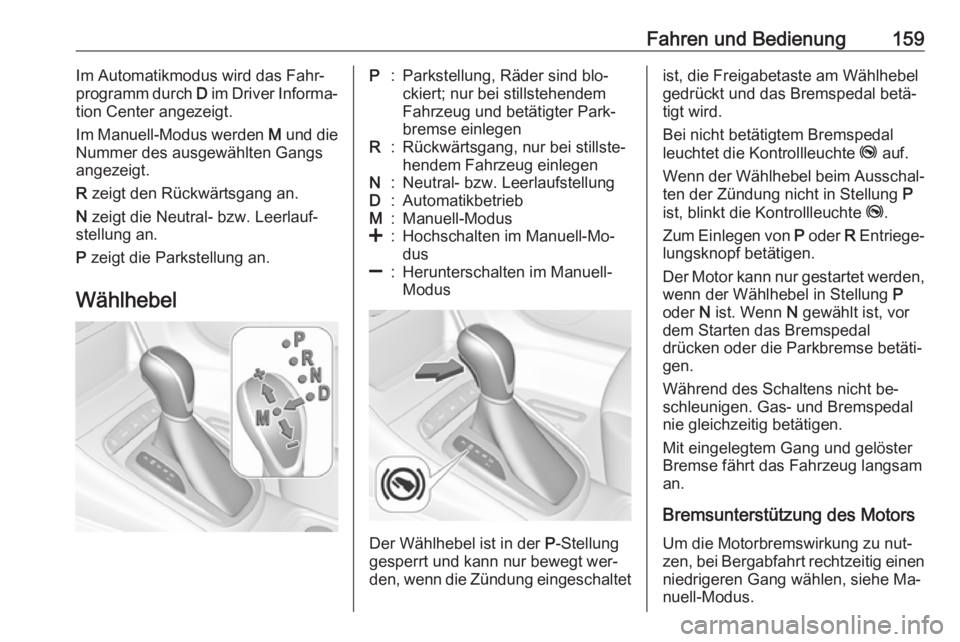

Fahren und Bedienung159Im Automatikmodus wird das Fahr‐
programm durch D im Driver Informa‐
tion Center angezeigt.
Im Manuell-Modus werden M und die
Nummer des ausgewählten Gangs
angezeigt.
R zeigt den Rückwärtsgang an.
N zeigt die Neutral- bzw. Leerlauf‐
stellung an.
P zeigt die Parkstellung an.
WählhebelP:Parkstellung, Räder sind blo‐
ckiert; nur bei stillstehendem
Fahrzeug und betätigter Park‐
bremse einlegenR:Rückwärtsgang, nur bei stillste‐
hendem Fahrzeug einlegenN:Neutral- bzw. LeerlaufstellungD:AutomatikbetriebM:Manuell-Modus<:Hochschalten im Manuell-Mo‐
dus]:Herunterschalten im Manuell-
Modus
Der Wählhebel ist in der P-Stellung
gesperrt und kann nur bewegt wer‐ den, wenn die Zündung eingeschaltet
ist, die Freigabetaste am Wählhebel gedrückt und das Bremspedal betä‐
tigt wird.
Bei nicht betätigtem Bremspedal
leuchtet die Kontrollleuchte j auf.
Wenn der Wählhebel beim Ausschal‐
ten der Zündung nicht in Stellung P
ist, blinkt die Kontrollleuchte j.
Zum Einlegen von P oder R Entriege‐
lungsknopf betätigen.
Der Motor kann nur gestartet werden,
wenn der Wählhebel in Stellung P
oder N ist. Wenn N gewählt ist, vor
dem Starten das Bremspedal
drücken oder die Parkbremse betäti‐
gen.
Während des Schaltens nicht be‐
schleunigen. Gas- und Bremspedal
nie gleichzeitig betätigen.
Mit eingelegtem Gang und gelöster
Bremse fährt das Fahrzeug langsam
an.
Bremsunterstützung des Motors
Um die Motorbremswirkung zu nut‐
zen, bei Bergabfahrt rechtzeitig einen
niedrigeren Gang wählen, siehe Ma‐
nuell-Modus.

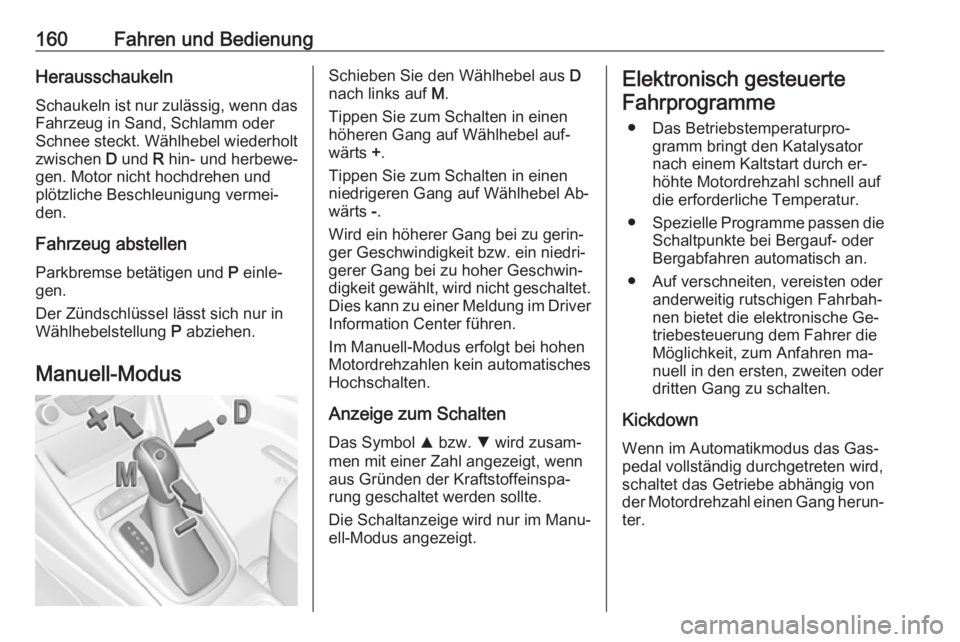

160Fahren und BedienungHerausschaukeln
Schaukeln ist nur zulässig, wenn das
Fahrzeug in Sand, Schlamm oder
Schnee steckt. Wählhebel wiederholt
zwischen D und R hin- und herbewe‐
gen. Motor nicht hochdrehen und
plötzliche Beschleunigung vermei‐
den.
Fahrzeug abstellen
Parkbremse betätigen und P einle‐
gen.
Der Zündschlüssel lässt sich nur in
Wählhebelstellung P abziehen.
Manuell-ModusSchieben Sie den Wählhebel aus D
nach links auf M.
Tippen Sie zum Schalten in einen
höheren Gang auf Wählhebel auf‐
wärts +.
Tippen Sie zum Schalten in einen
niedrigeren Gang auf Wählhebel Ab‐ wärts -.
Wird ein höherer Gang bei zu gerin‐
ger Geschwindigkeit bzw. ein niedri‐
gerer Gang bei zu hoher Geschwin‐
digkeit gewählt, wird nicht geschaltet. Dies kann zu einer Meldung im Driver
Information Center führen.
Im Manuell-Modus erfolgt bei hohen
Motordrehzahlen kein automatisches
Hochschalten.
Anzeige zum Schalten
Das Symbol R bzw. S wird zusam‐
men mit einer Zahl angezeigt, wenn
aus Gründen der Kraftstoffeinspa‐
rung geschaltet werden sollte.
Die Schaltanzeige wird nur im Manu‐
ell-Modus angezeigt.Elektronisch gesteuerte
Fahrprogramme
● Das Betriebstemperaturpro‐ gramm bringt den Katalysator
nach einem Kaltstart durch er‐
höhte Motordrehzahl schnell auf
die erforderliche Temperatur.
● Spezielle Programme passen die
Schaltpunkte bei Bergauf- oder
Bergabfahren automatisch an.
● Auf verschneiten, vereisten oder anderweitig rutschigen Fahrbah‐
nen bietet die elektronische Ge‐
triebesteuerung dem Fahrer die
Möglichkeit, zum Anfahren ma‐
nuell in den ersten, zweiten oder
dritten Gang zu schalten.
Kickdown Wenn im Automatikmodus das Gas‐
pedal vollständig durchgetreten wird,
schaltet das Getriebe abhängig von
der Motordrehzahl einen Gang herun‐
ter.

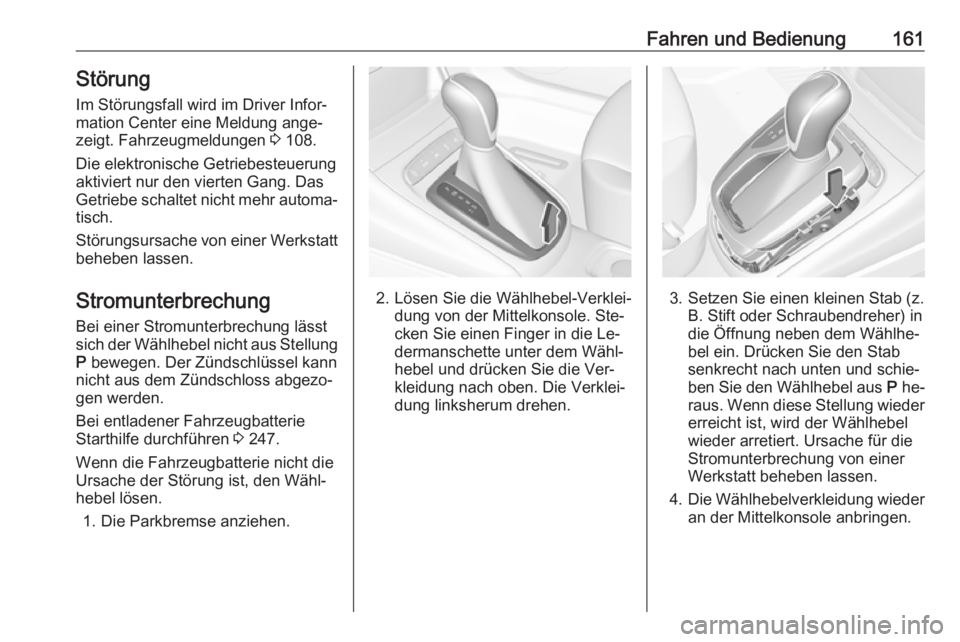

Fahren und Bedienung161StörungIm Störungsfall wird im Driver Infor‐
mation Center eine Meldung ange‐
zeigt. Fahrzeugmeldungen 3 108.
Die elektronische Getriebesteuerung
aktiviert nur den vierten Gang. Das Getriebe schaltet nicht mehr automa‐
tisch.
Störungsursache von einer Werkstatt
beheben lassen.
Stromunterbrechung
Bei einer Stromunterbrechung lässt
sich der Wählhebel nicht aus Stellung
P bewegen. Der Zündschlüssel kann
nicht aus dem Zündschloss abgezo‐
gen werden.
Bei entladener Fahrzeugbatterie
Starthilfe durchführen 3 247.
Wenn die Fahrzeugbatterie nicht die
Ursache der Störung ist, den Wähl‐
hebel lösen.
1. Die Parkbremse anziehen.
2. Lösen Sie die Wählhebel-Verklei‐ dung von der Mittelkonsole. Ste‐
cken Sie einen Finger in die Le‐
dermanschette unter dem Wähl‐
hebel und drücken Sie die Ver‐
kleidung nach oben. Die Verklei‐
dung linksherum drehen.3. Setzen Sie einen kleinen Stab (z. B. Stift oder Schraubendreher) in
die Öffnung neben dem Wählhe‐
bel ein. Drücken Sie den Stab
senkrecht nach unten und schie‐
ben Sie den Wählhebel aus P he‐
raus. Wenn diese Stellung wieder erreicht ist, wird der Wählhebel
wieder arretiert. Ursache für die
Stromunterbrechung von einer
Werkstatt beheben lassen.
4. Die Wählhebelverkleidung wieder
an der Mittelkonsole anbringen.

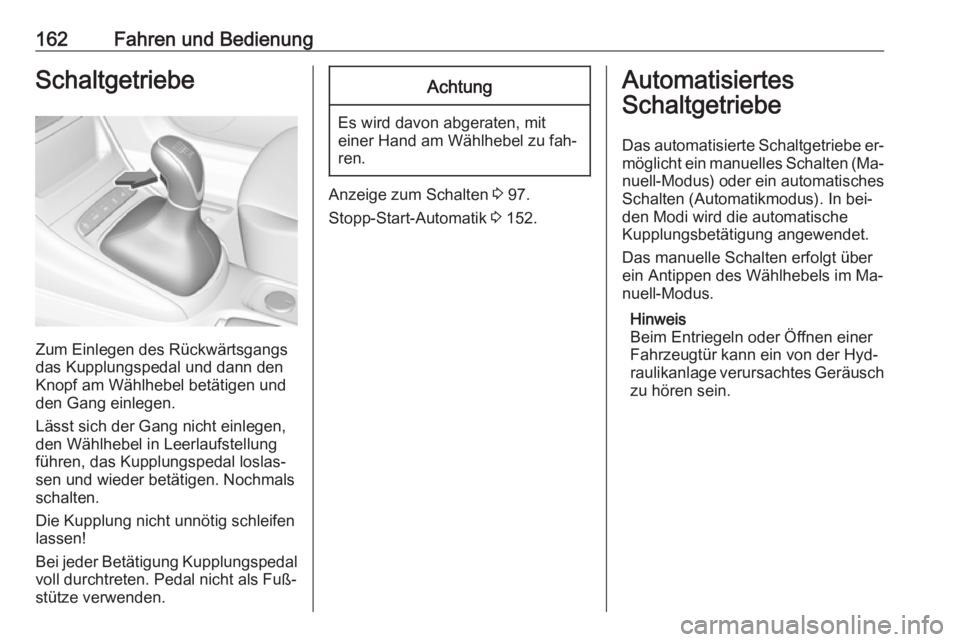

162Fahren und BedienungSchaltgetriebe
Zum Einlegen des Rückwärtsgangs
das Kupplungspedal und dann den
Knopf am Wählhebel betätigen und
den Gang einlegen.
Lässt sich der Gang nicht einlegen,
den Wählhebel in Leerlaufstellung
führen, das Kupplungspedal loslas‐
sen und wieder betätigen. Nochmals
schalten.
Die Kupplung nicht unnötig schleifen
lassen!
Bei jeder Betätigung Kupplungspedal
voll durchtreten. Pedal nicht als Fuß‐
stütze verwenden.
Achtung
Es wird davon abgeraten, mit einer Hand am Wählhebel zu fah‐
ren.
Anzeige zum Schalten 3 97.
Stopp-Start-Automatik 3 152.
Automatisiertes
Schaltgetriebe
Das automatisierte Schaltgetriebe er‐möglicht ein manuelles Schalten (Ma‐
nuell-Modus) oder ein automatisches Schalten (Automatikmodus). In bei‐
den Modi wird die automatische
Kupplungsbetätigung angewendet.
Das manuelle Schalten erfolgt über
ein Antippen des Wählhebels im Ma‐
nuell-Modus.
Hinweis
Beim Entriegeln oder Öffnen einer
Fahrzeugtür kann ein von der Hyd‐ raulikanlage verursachtes Geräusch
zu hören sein.

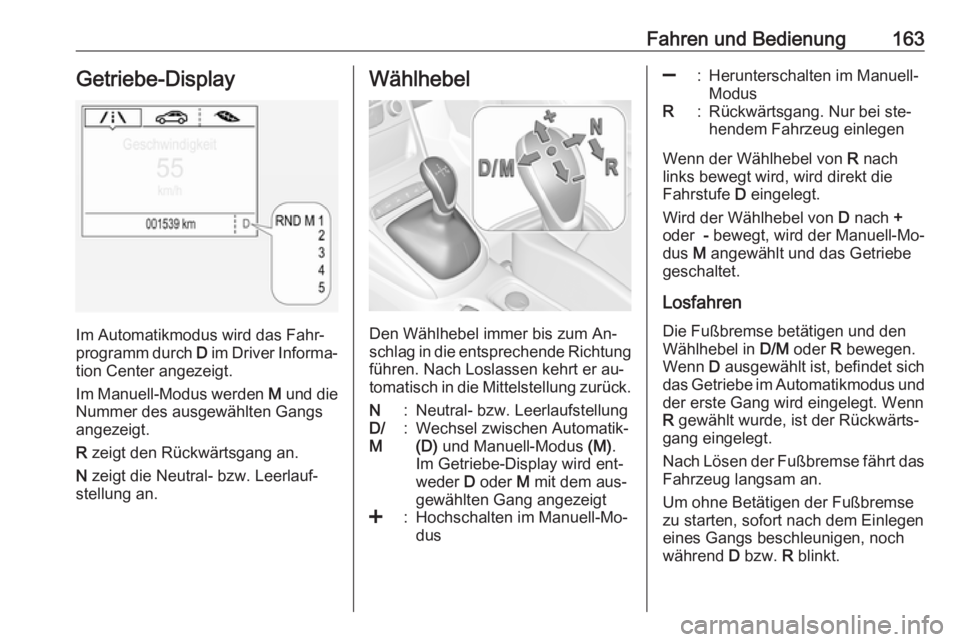

Fahren und Bedienung163Getriebe-Display
Im Automatikmodus wird das Fahr‐
programm durch D im Driver Informa‐
tion Center angezeigt.
Im Manuell-Modus werden M und die
Nummer des ausgewählten Gangs
angezeigt.
R zeigt den Rückwärtsgang an.
N zeigt die Neutral- bzw. Leerlauf‐
stellung an.
Wählhebel
Den Wählhebel immer bis zum An‐
schlag in die entsprechende Richtung führen. Nach Loslassen kehrt er au‐
tomatisch in die Mittelstellung zurück.
N:Neutral- bzw. LeerlaufstellungD/
M:Wechsel zwischen Automatik-
(D) und Manuell-Modus (M).
Im Getriebe-Display wird ent‐
weder D oder M mit dem aus‐
gewählten Gang angezeigt<:Hochschalten im Manuell-Mo‐
dus]:Herunterschalten im Manuell-
ModusR:Rückwärtsgang. Nur bei ste‐
hendem Fahrzeug einlegen
Wenn der Wählhebel von R nach
links bewegt wird, wird direkt die Fahrstufe D eingelegt.
Wird der Wählhebel von D nach +
oder - bewegt, wird der Manuell-Mo‐
dus M angewählt und das Getriebe
geschaltet.
Losfahren
Die Fußbremse betätigen und den
Wählhebel in D/M oder R bewegen.
Wenn D ausgewählt ist, befindet sich
das Getriebe im Automatikmodus und
der erste Gang wird eingelegt. Wenn
R gewählt wurde, ist der Rückwärts‐
gang eingelegt.
Nach Lösen der Fußbremse fährt das
Fahrzeug langsam an.
Um ohne Betätigen der Fußbremse
zu starten, sofort nach dem Einlegen
eines Gangs beschleunigen, noch
während D bzw. R blinkt.

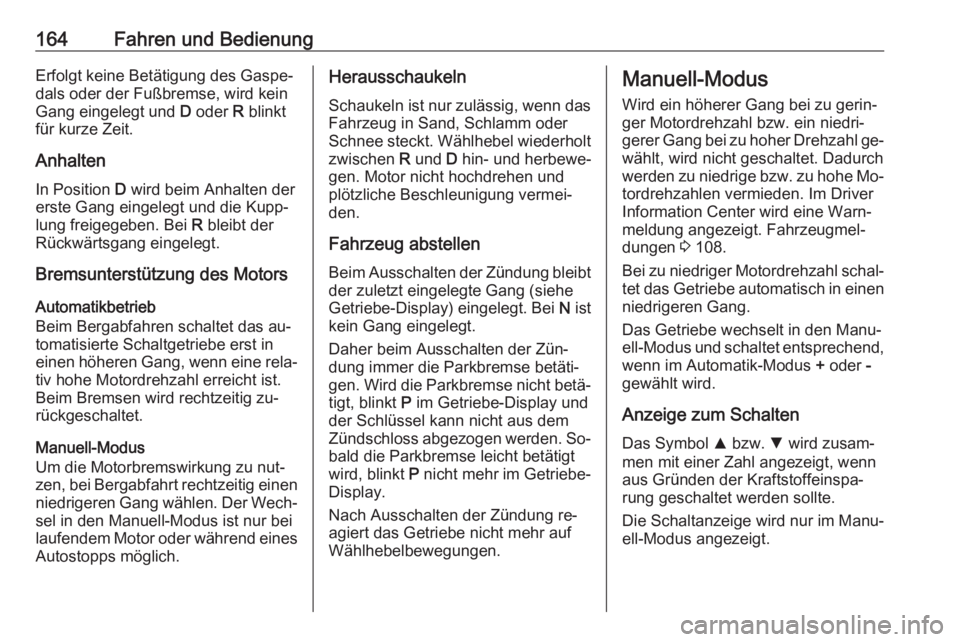

164Fahren und BedienungErfolgt keine Betätigung des Gaspe‐dals oder der Fußbremse, wird kein
Gang eingelegt und D oder R blinkt
für kurze Zeit.
Anhalten
In Position D wird beim Anhalten der
erste Gang eingelegt und die Kupp‐
lung freigegeben. Bei R bleibt der
Rückwärtsgang eingelegt.
Bremsunterstützung des Motors
Automatikbetrieb
Beim Bergabfahren schaltet das au‐
tomatisierte Schaltgetriebe erst in
einen höheren Gang, wenn eine rela‐ tiv hohe Motordrehzahl erreicht ist.
Beim Bremsen wird rechtzeitig zu‐
rückgeschaltet.
Manuell-Modus
Um die Motorbremswirkung zu nut‐
zen, bei Bergabfahrt rechtzeitig einen
niedrigeren Gang wählen. Der Wech‐
sel in den Manuell-Modus ist nur bei
laufendem Motor oder während eines Autostopps möglich.Herausschaukeln
Schaukeln ist nur zulässig, wenn das
Fahrzeug in Sand, Schlamm oder
Schnee steckt. Wählhebel wiederholt
zwischen R und D hin- und herbewe‐
gen. Motor nicht hochdrehen und
plötzliche Beschleunigung vermei‐
den.
Fahrzeug abstellen Beim Ausschalten der Zündung bleibt
der zuletzt eingelegte Gang (siehe
Getriebe-Display) eingelegt. Bei N ist
kein Gang eingelegt.
Daher beim Ausschalten der Zün‐
dung immer die Parkbremse betäti‐
gen. Wird die Parkbremse nicht betä‐
tigt, blinkt P im Getriebe-Display und
der Schlüssel kann nicht aus dem Zündschloss abgezogen werden. So‐ bald die Parkbremse leicht betätigt
wird, blinkt P nicht mehr im Getriebe-
Display.
Nach Ausschalten der Zündung re‐ agiert das Getriebe nicht mehr auf
Wählhebelbewegungen.Manuell-Modus
Wird ein höherer Gang bei zu gerin‐
ger Motordrehzahl bzw. ein niedri‐ gerer Gang bei zu hoher Drehzahl ge‐
wählt, wird nicht geschaltet. Dadurch
werden zu niedrige bzw. zu hohe Mo‐
tordrehzahlen vermieden. Im Driver
Information Center wird eine Warn‐
meldung angezeigt. Fahrzeugmel‐ dungen 3 108.
Bei zu niedriger Motordrehzahl schal‐ tet das Getriebe automatisch in einen
niedrigeren Gang.
Das Getriebe wechselt in den Manu‐ ell-Modus und schaltet entsprechend, wenn im Automatik-Modus + oder -
gewählt wird.
Anzeige zum Schalten Das Symbol R bzw. S wird zusam‐
men mit einer Zahl angezeigt, wenn aus Gründen der Kraftstoffeinspa‐
rung geschaltet werden sollte.
Die Schaltanzeige wird nur im Manu‐ ell-Modus angezeigt.

Fahren und Bedienung165Elektronisch gesteuerte
Fahrprogramme
● Das Betriebstemperaturpro‐ gramm bringt den Katalysatornach einem Kaltstart durch er‐
höhte Motordrehzahl schnell auf
die erforderliche Temperatur.
● Adaptivprogramme passen das Schalten in andere Gänge den
Fahrbedingungen an, z. B. bei
hoher Zuladung oder an Steigun‐
gen.
Kickdown Wenn im Automatikmodus das Gas‐
pedal vollständig durchgetreten wird,
schaltet das Getriebe abhängig von
der Motordrehzahl einen Gang herun‐
ter.
Störung Zum Schutz vor Beschädigung des
automatisierten Schaltgetriebes wird
bei sehr hohen Kupplungstemperatu‐
ren automatisch eingekuppelt.Bei einer Störung wird im Driver In‐formation Center (DIC) eine Warn‐meldung angezeigt. Fahrzeugmel‐
dungen 3 108.
Je nach Störung ist die Weiterfahrt
bedingt oder nicht möglich.
Störungsursache von einer Werkstatt
beheben lassen.Bremsen
Das Bremssystem hat zwei voneinan‐ der unabhängige Bremskreise.
Wenn ein Bremskreis ausfällt, kann das Fahrzeug immer noch mit dem
anderen Bremskreis gebremst wer‐
den. Eine Bremswirkung wird aller‐
dings nur erzielt, wenn das Brems‐
pedal fest hinuntergedrückt wird. Da‐
für ist bedeutend mehr Kraft erforder‐
lich. Der Bremsweg verlängert sich.
Suchen Sie vor der Weiterfahrt Hilfe
in einer Werkstatt.
Bei abgestelltem Motor endet die Un‐ terstützung durch den Bremskraftver‐stärker, sobald das Bremspedal ein‐
mal oder zweimal betätigt wurde. Die
Bremswirkung ist nicht beeinträchtigt, der Bremsvorgang erfordert jedoch
deutlich mehr Krafteinsatz. Dies
muss vor allem beim Abschleppen
beachtet werden.
Kontrollleuchte R 3 96.
Antiblockiersystem Das Antiblockiersystem (ABS) ver‐
hindert, dass die Räder blockieren.

166Fahren und BedienungSobald ein Rad zum Blockieren neigt,regelt das ABS den Bremsdruck des
entsprechenden Rades. So bleibt das
Fahrzeug auch bei Vollbremsungen
lenkbar.
Die ABS-Regelung macht sich durch
Pulsieren des Bremspedals und ein
Regelgeräusch bemerkbar.
Um eine optimale Bremswirkung zu
erreichen, Bremspedal während des
gesamten Bremsvorgangs trotz des
pulsierenden Pedals voll durchtreten. Druck auf das Pedal nicht vermin‐
dern.
Nach dem Losfahren führt das Sys‐
tem einen Selbsttest durch, der hör‐
bare Geräusche verursachen kann.
Kontrollleuchte u 3 97.
Adaptives Bremslicht
Bei einer Vollbremsung blinken alle
drei Bremsleuchten für die Dauer des
ABS-Eingriffs.
Störung9 Warnung
Liegt eine Störung im ABS vor,
können die Räder bei starkem
Bremsen zum Blockieren neigen.
Die Vorteile des ABS bestehen
nicht mehr. Das Fahrzeug ist bei
Vollbremsungen nicht mehr lenk‐
bar und kann ausbrechen.
Störungsursache von einer Werkstatt
beheben lassen.
Parkbremse
9 Warnung
Prüfen Sie vor dem Verlassen des
Fahrzeugs den Status der Park‐
bremse. Die Kontrollanzeige m
muss permanent leuchten.
Manuelle Parkbremse9 Warnung
Parkbremse immer ohne Betäti‐
gung des Entriegelungsknopfes
fest anziehen; bei Gefälle oder
Steigung so fest wie möglich an‐
ziehen.
Zum Lösen der Parkbremse Hebel etwas anheben, Entriegelungs‐
knopf drücken, Hebel ganz sen‐
ken.

Fahren und Bedienung167Um die Betätigungskräfte der
Parkbremse zu verringern, gleich‐ zeitig Fußbremse betätigen.
Kontrollleuchte R 3 96.
Elektrische Parkbremse
Bei stillstehendem Fahrzeug
betätigen
9 Warnung
Den Schalter m mindestens
eine Sekunde ziehen, bis die Kon‐ trollanzeige m konstant leuchtet
und die elektrische Parkbremse
anliegt 3 96 . Die elektrische Park‐
bremse arbeitet automatisch mit
adäquater Kraft.
Prüfen Sie vor dem Verlassen des
Fahrzeugs den Status der elektri‐
schen Parkbremse. Kontrollan‐
zeige m 3 96.
Die elektrische Parkbremse kann im‐
mer betätigt werden, auch bei ausge‐ schalteter Zündung.
Die elektrische Parkbremse nicht zu
oft bei abgestelltem Motor betätigen,
da dadurch die Fahrzeugbatterie ent‐
laden wird.
Lösen
Zündung einschalten. Bremspedal
treten und halten, und dann Schalter
m drücken.
Wegfahrfunktion
Durch Treten des Kupplungspedals
(Schaltgetriebe) bzw. Schalten in
Fahrposition (Automatikgetriebe) und
nachfolgender Betätigung des Gas‐
pedals wird die elektrische Park‐
bremse automatisch gelöst. Dies ist
nicht möglich, wenn gleichzeitig der
Schalter gezogen wird.
Diese Funktion hilft auch beim Anfah‐ ren auf Steigungen.
Unsanftes Losfahren kann die Le‐
bensdauer der Verschleißteile verrin‐
gern.
Dynamisches Bremsen im fahrenden Fahrzeug
Wenn das Fahrzeug in Bewegung ist
und Schalter m gezogen und gehal‐
ten wird, bremst die elektrische Park‐
bremse das Fahrzeug ab, ohne dass
sie statisch betätigt wird.
Sobald Schalter m losgelassen wird,
hört der dynamische Bremsvorgang auf.
Automatische Betätigung
Bei Fahrzeugen mit Automatikge‐
triebe und aktiviertem adaptivem Ge‐
schwindigkeitsregler wird die elektri‐
sche Parkbremse automatisch betä‐
tigt, wenn das Fahrzeug vom System länger als zwei Minuten gestoppt
wurde.

168Fahren und BedienungDie Parkbremse wird beim Anfahren
automatisch gelöst.
Funktionsprüfung
Wenn sich das Fahrzeug nicht be‐ wegt, wurde möglicherweise die elek‐ trische Parkbremse automatisch akti‐
viert. Dieser Vorgang dient zur Prü‐
fung des Systems.
Störung
Eine Störung der elektrischen Park‐
bremse wird über eine Kontroll‐
leuchte j und durch eine Fahrzeug‐
meldung im Driver Information Center angezeigt. Fahrzeugmeldungen
3 108.
Elektrische Parkbremse anziehen:
Den Schalter m ziehen und länger als
fünf Sekunden gezogen halten. Wenn die Kontrollleuchte m aufleuchtet, ist
die elektrische Parkbremse angezo‐ gen.
Elektrische Parkbremse lösen: Den
Schalter m drücken und länger als
zwei Sekunden gedrückt halten.
Wenn die Kontrollleuchte m erlischt,
ist die elektrische Parkbremse gelöst.Kontrollleuchte m blinkt: Elektrische
Parkbremse ist nicht voll angezogen bzw. gelöst. Bei Dauerblinken elektri‐ sche Parkbremse lösen und versu‐chen, sie erneut zu betätigen.
Bremsassistent Wenn das Bremspedal schnell und
kräftig gedrückt wird, wird automa‐
tisch die maximale Bremskraft ange‐
legt.
Das Eingreifen des Bremsassisten‐ ten ist durch ein Pulsieren im Brems‐pedal und einen größeren Wider‐stand beim Drücken des Pedals zu
spüren.
Beständigen Druck auf dem Pedal
beibehalten, solange die Vollbrem‐
sung nötig ist. Die maximale Brems‐
kraft wird beim Loslassen des Pedals automatisch reduziert.
Berg-Anfahr-Assistent Das System verhindert beim Anfah‐
ren auf Steigungen ein ungewolltes
Zurückrollen des Fahrzeugs.Beim Lösen des Bremspedals nach
dem Anhalten an einer Steigung
bleibt die Bremse noch weitere
zwei Sekunden angezogen. Die
Bremse wird automatisch gelöst, so‐
bald sich die Fahrzeuggeschwindig‐
keit erhöht.
