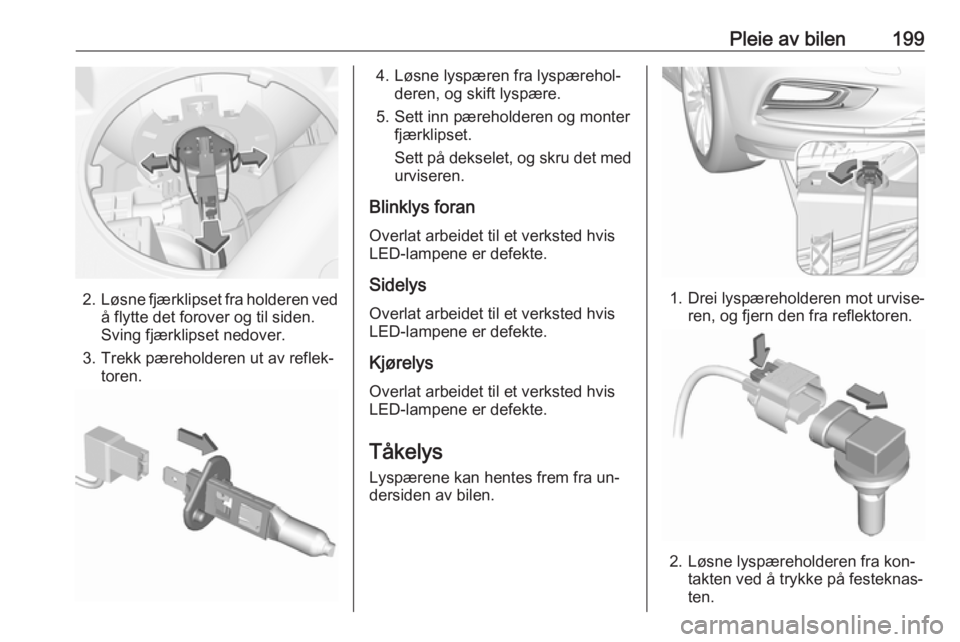

Pleie av bilen199
2.Løsne fjærklipset fra holderen ved
å flytte det forover og til siden.
Sving fjærklipset nedover.
3. Trekk pæreholderen ut av reflek‐ toren.
4. Løsne lyspæren fra lyspærehol‐ deren, og skift lyspære.
5. Sett inn pæreholderen og monter fjærklipset.
Sett på dekselet, og skru det med
urviseren.
Blinklys foran
Overlat arbeidet til et verksted hvis
LED-lampene er defekte.
SidelysOverlat arbeidet til et verksted hvis
LED-lampene er defekte.
Kjørelys Overlat arbeidet til et verksted hvis
LED-lampene er defekte.
Tåkelys Lyspærene kan hentes frem fra un‐
dersiden av bilen.
1. Drei lyspæreholderen mot urvise‐ ren, og fjern den fra reflektoren.
2. Løsne lyspæreholderen fra kon‐ takten ved å trykke på festeknas‐
ten.

200Pleie av bilen3.Fjern og bytt holderen med pære,
og fest koplingen.
4. Sett lyspæreholderen i reflekto‐ ren, og drei med urviseren for å
feste.

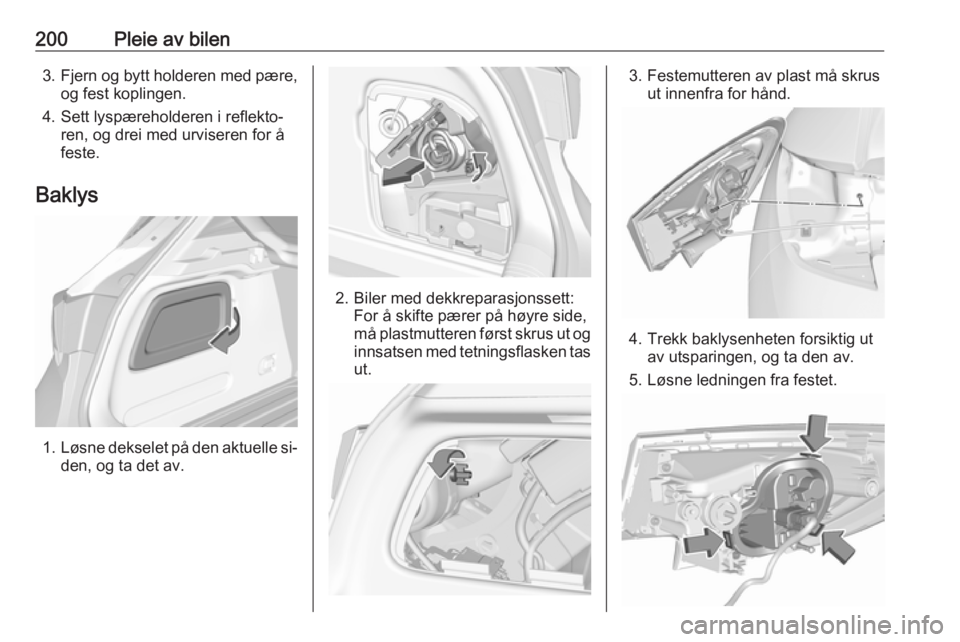

Baklys
1. Løsne dekselet på den aktuelle si‐
den, og ta det av.
2. Biler med dekkreparasjonssett: For å skifte pærer på høyre side,
må plastmutteren først skrus ut og innsatsen med tetningsflasken tas ut.
3. Festemutteren av plast må skrus ut innenfra for hånd.
4. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
5. Løsne ledningen fra festet.

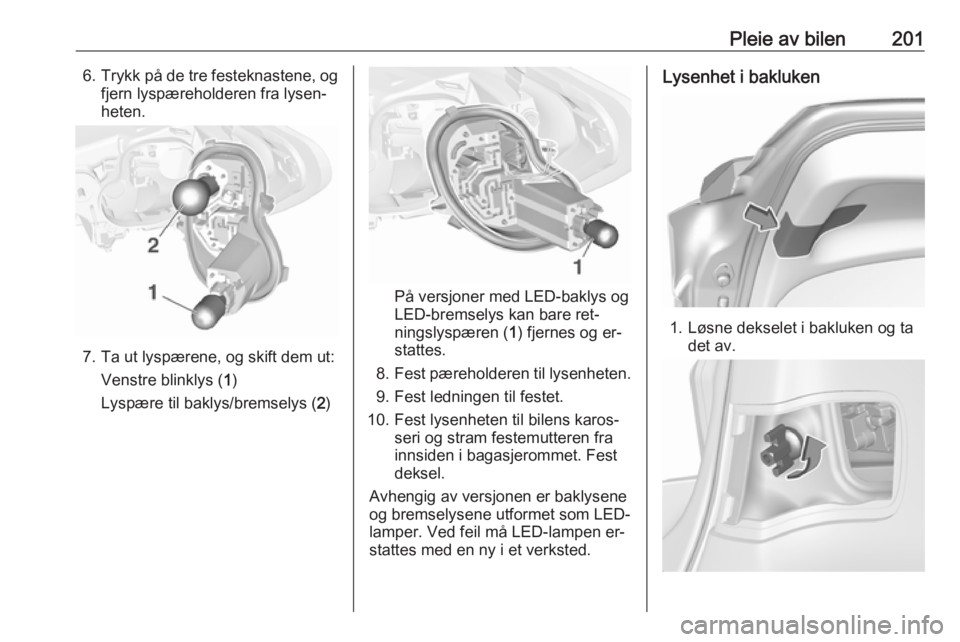

Pleie av bilen2016.Trykk på de tre festeknastene, og
fjern lyspæreholderen fra lysen‐
heten.
7. Ta ut lyspærene, og skift dem ut:
Venstre blinklys ( 1)
Lyspære til baklys/bremselys ( 2)
På versjoner med LED-baklys og
LED-bremselys kan bare ret‐
ningslyspæren ( 1) fjernes og er‐
stattes.
8. Fest pæreholderen til lysenheten.
9. Fest ledningen til festet.
10. Fest lysenheten til bilens karos‐ seri og stram festemutteren fra
innsiden i bagasjerommet. Fest
deksel.
Avhengig av versjonen er baklysene og bremselysene utformet som LED-
lamper. Ved feil må LED-lampen er‐
stattes med en ny i et verksted.
Lysenhet i bakluken
1. Løsne dekselet i bakluken og ta det av.

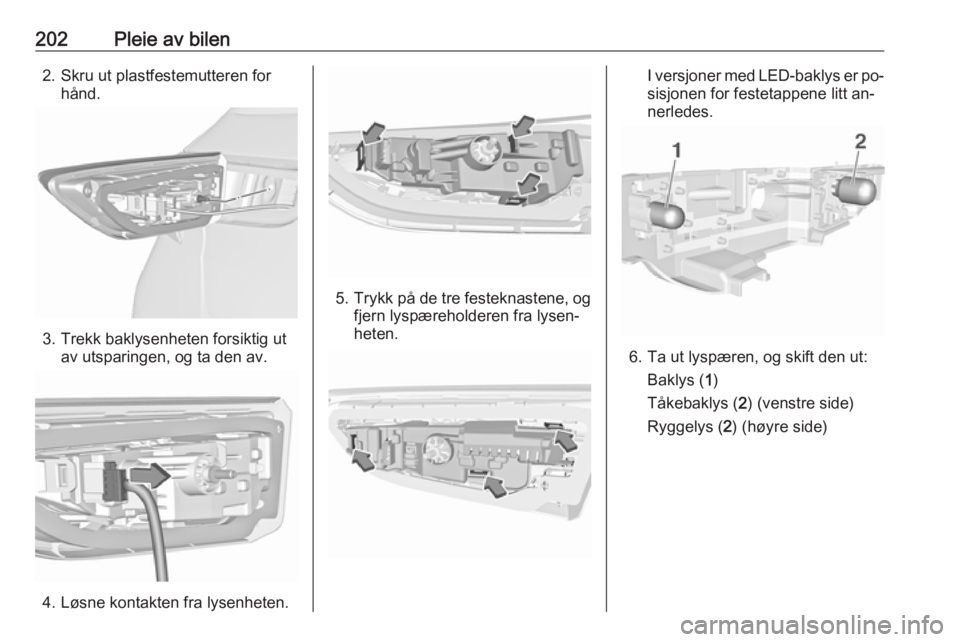

202Pleie av bilen2. Skru ut plastfestemutteren forhånd.
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
4. Løsne kontakten fra lysenheten.
5. Trykk på de tre festeknastene, og
fjern lyspæreholderen fra lysen‐
heten.
I versjoner med LED-baklys er po‐
sisjonen for festetappene litt an‐
nerledes.
6. Ta ut lyspæren, og skift den ut:
Baklys ( 1)
Tåkebaklys ( 2) (venstre side)
Ryggelys ( 2) (høyre side)

Pleie av bilen203
I versjoner med LED-baklys kan
bare ryggelyspæren ( 1) (høyre
side) eller bakre tåkelyspære ( 1)
(venstre side) fjernes og erstattes.
7. Sett lyspæreholderen i baklysen‐ heten. Fest kontakten på lysenhe‐ten. Fest lysenheten på bakluken
og stram skruen fra innsiden. Fest deksel.
Avhengig av versjonen er baklyset ut‐ formet som LED-lamper. Ved feil må
LED-lampen erstattes med en ny i et
verksted.

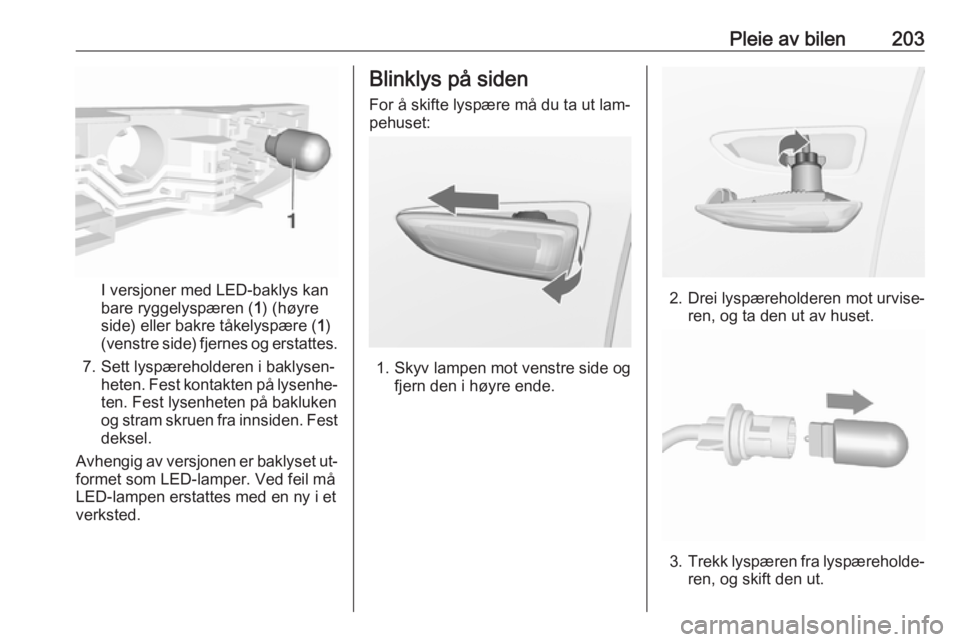

Blinklys på siden
For å skifte lyspære må du ta ut lam‐
pehuset:
1. Skyv lampen mot venstre side og fjern den i høyre ende.
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.

204Pleie av bilen4.Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.

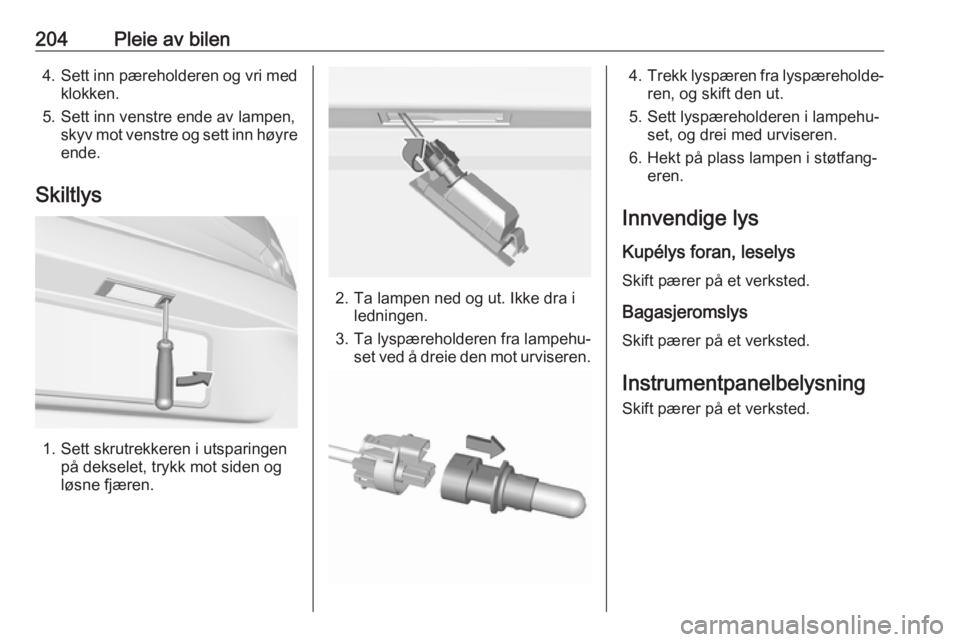

Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren.
2. Ta lampen ned og ut. Ikke dra i ledningen.
3. Ta lyspæreholderen fra lampehu‐ set ved å dreie den mot urviseren.
4.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
5. Sett lyspæreholderen i lampehu‐ set, og drei med urviseren.
6. Hekt på plass lampen i støtfang‐ eren.
Innvendige lys Kupélys foran, leselys
Skift pærer på et verksted.
Bagasjeromslys
Skift pærer på et verksted.
Instrumentpanelbelysning
Skift pærer på et verksted.

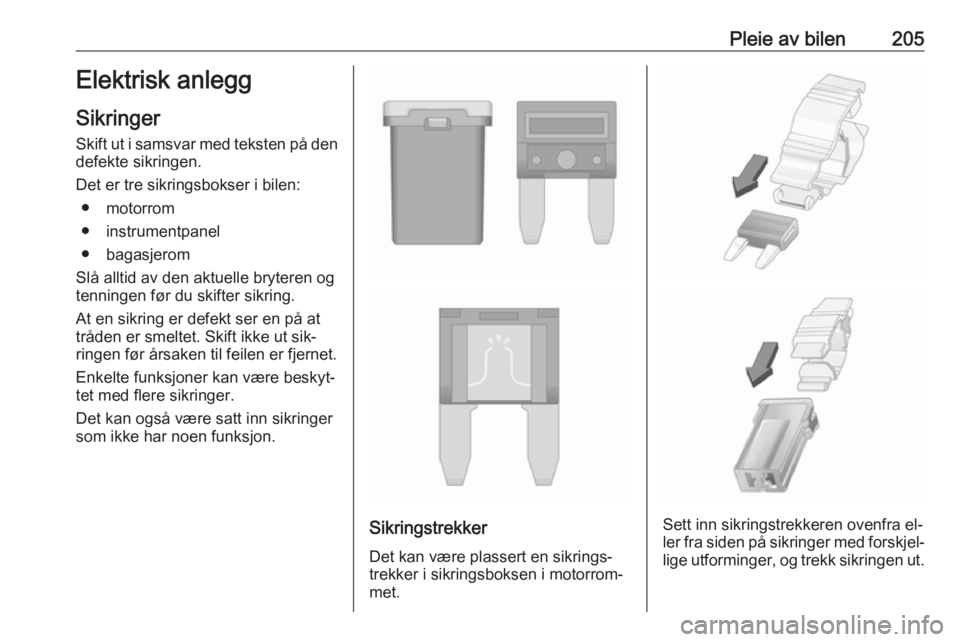

Pleie av bilen205Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er tre sikringsbokser i bilen: ● motorrom
● instrumentpanel
● bagasjerom
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
At en sikring er defekt ser en på at
tråden er smeltet. Skift ikke ut sik‐
ringen før årsaken til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐ tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐ trekker i sikringsboksen i motorrom‐
met.Sett inn sikringstrekkeren ovenfra el‐
ler fra siden på sikringer med forskjel‐ lige utforminger, og trekk sikringen ut.

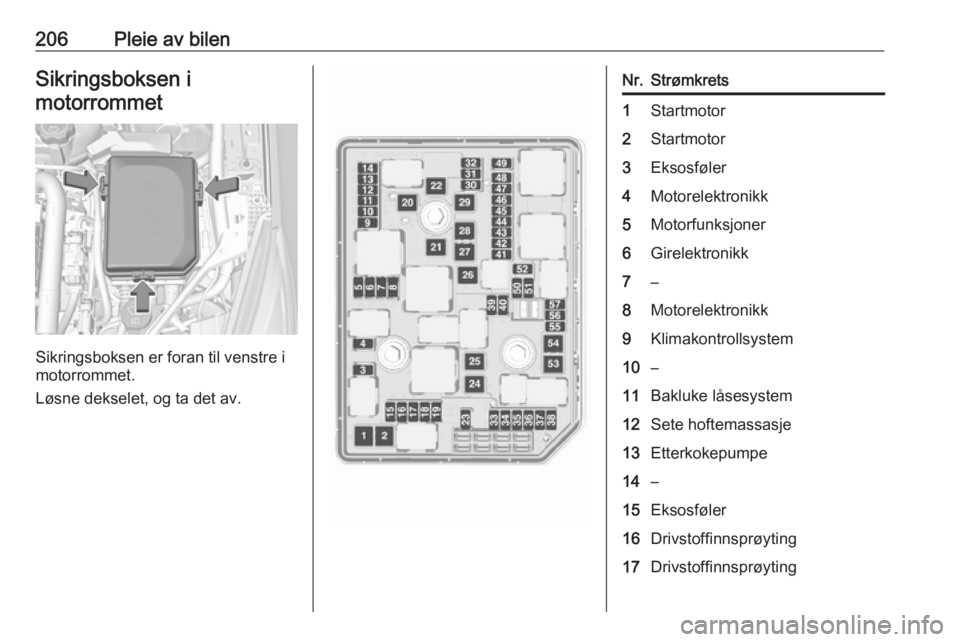

206Pleie av bilenSikringsboksen imotorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og ta det av.
Nr.Strømkrets1Startmotor2Startmotor3Eksosføler4Motorelektronikk5Motorfunksjoner6Girelektronikk7–8Motorelektronikk9Klimakontrollsystem10–11Bakluke låsesystem12Sete hoftemassasje13Etterkokepumpe14–15Eksosføler16Drivstoffinnsprøyting17Drivstoffinnsprøyting

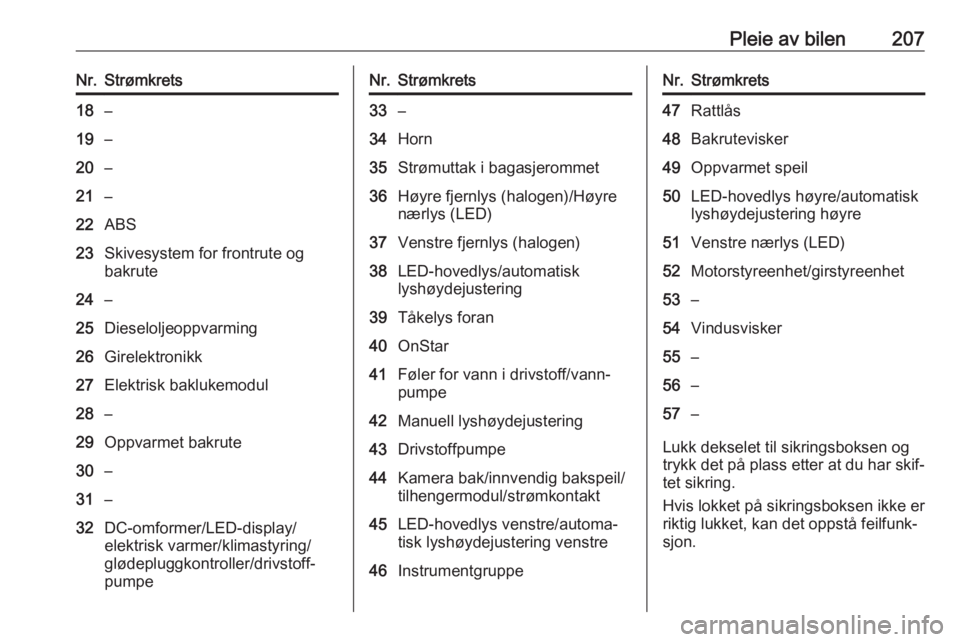

Pleie av bilen207Nr.Strømkrets18–19–20–21–22ABS23Skivesystem for frontrute og
bakrute24–25Dieseloljeoppvarming26Girelektronikk27Elektrisk baklukemodul28–29Oppvarmet bakrute30–31–32DC-omformer/LED-display/
elektrisk varmer/klimastyring/
glødepluggkontroller/drivstoff‐
pumpeNr.Strømkrets33–34Horn35Strømuttak i bagasjerommet36Høyre fjernlys (halogen)/Høyre
nærlys (LED)37Venstre fjernlys (halogen)38LED-hovedlys/automatisk
lyshøydejustering39Tåkelys foran40OnStar41Føler for vann i drivstoff/vann‐
pumpe42Manuell lyshøydejustering43Drivstoffpumpe44Kamera bak/innvendig bakspeil/
tilhengermodul/strømkontakt45LED-hovedlys venstre/automa‐
tisk lyshøydejustering venstre46InstrumentgruppeNr.Strømkrets47Rattlås48Bakrutevisker49Oppvarmet speil50LED-hovedlys høyre/automatisk
lyshøydejustering høyre51Venstre nærlys (LED)52Motorstyreenhet/girstyreenhet53–54Vindusvisker55–56–57–
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.

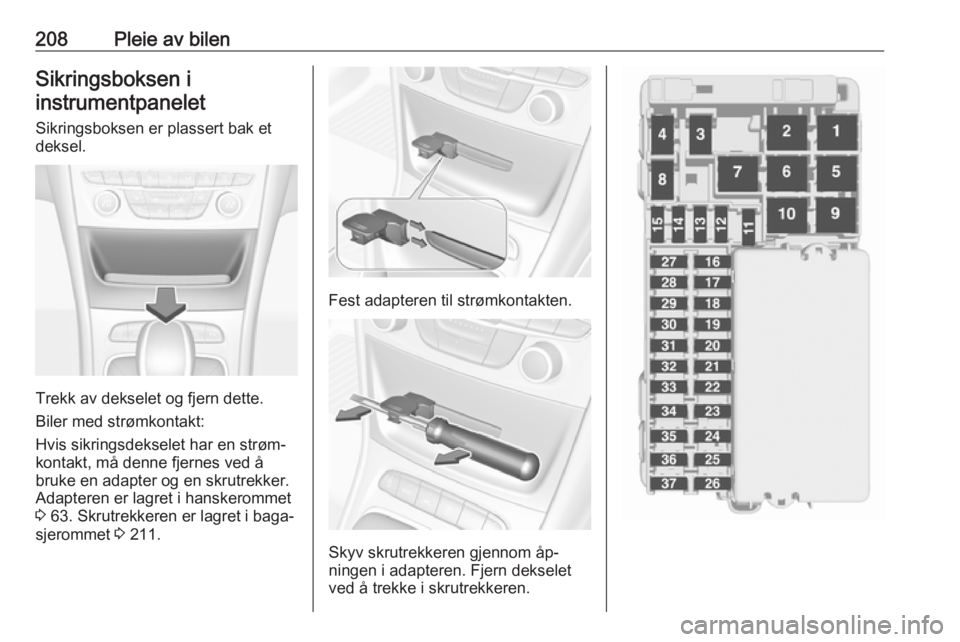

208Pleie av bilenSikringsboksen iinstrumentpanelet
Sikringsboksen er plassert bak et
deksel.
Trekk av dekselet og fjern dette.
Biler med strømkontakt:
Hvis sikringsdekselet har en strøm‐
kontakt, må denne fjernes ved å
bruke en adapter og en skrutrekker.
Adapteren er lagret i hanskerommet
3 63. Skrutrekkeren er lagret i baga‐
sjerommet 3 211.
Fest adapteren til strømkontakten.
Skyv skrutrekkeren gjennom åp‐
ningen i adapteren. Fjern dekselet
ved å trekke i skrutrekkeren.
