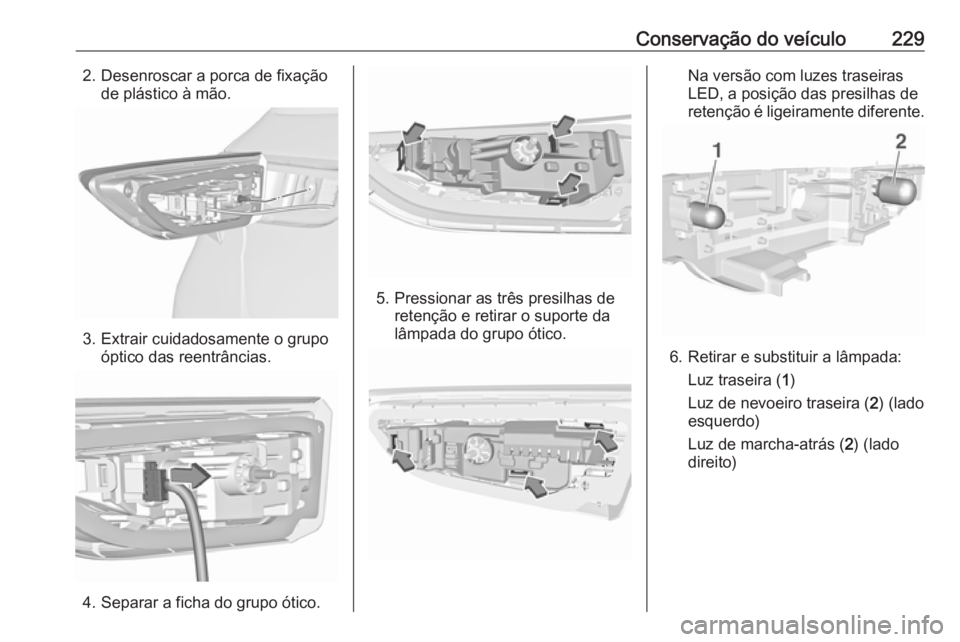

Conservação do veículo2292. Desenroscar a porca de fixaçãode plástico à mão.
3. Extrair cuidadosamente o grupoóptico das reentrâncias.
4. Separar a ficha do grupo ótico.
5. Pressionar as três presilhas deretenção e retirar o suporte da
lâmpada do grupo ótico.
Na versão com luzes traseiras
LED, a posição das presilhas de
retenção é ligeiramente diferente.
6. Retirar e substituir a lâmpada:
Luz traseira ( 1)
Luz de nevoeiro traseira ( 2) (lado
esquerdo)
Luz de marcha-atrás ( 2) (lado
direito)

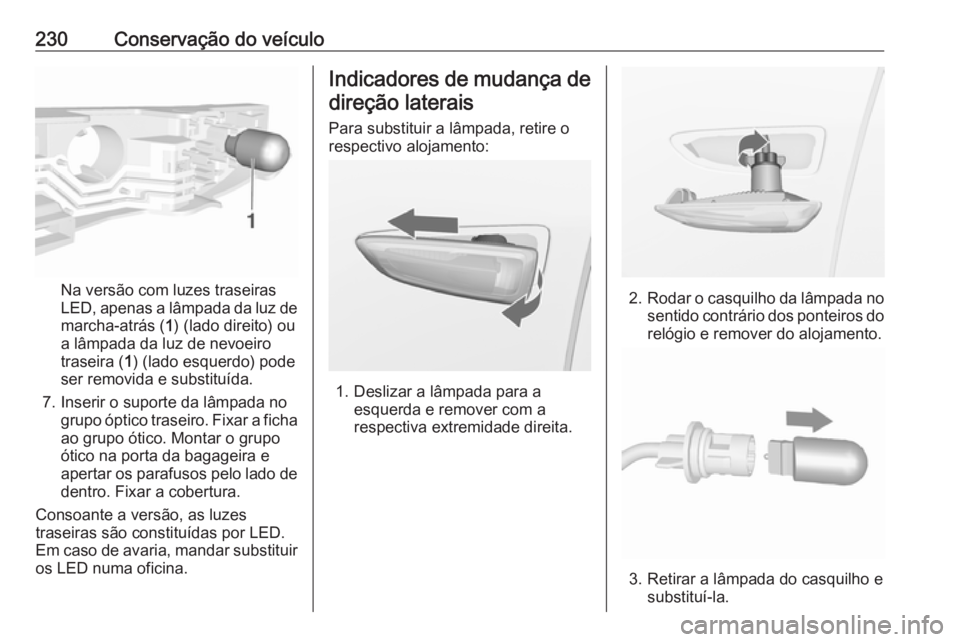

230Conservação do veículo
Na versão com luzes traseiras
LED, apenas a lâmpada da luz de marcha-atrás ( 1) (lado direito) ou
a lâmpada da luz de nevoeiro
traseira ( 1) (lado esquerdo) pode
ser removida e substituída.
7. Inserir o suporte da lâmpada no grupo óptico traseiro. Fixar a ficha
ao grupo ótico. Montar o grupo
ótico na porta da bagageira e
apertar os parafusos pelo lado de
dentro. Fixar a cobertura.
Consoante a versão, as luzes
traseiras são constituídas por LED.
Em caso de avaria, mandar substituir
os LED numa oficina.
Indicadores de mudança de
direção laterais
Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar a lâmpada para a esquerda e remover com arespectiva extremidade direita.
2. Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.
3. Retirar a lâmpada do casquilho e substituí-la.

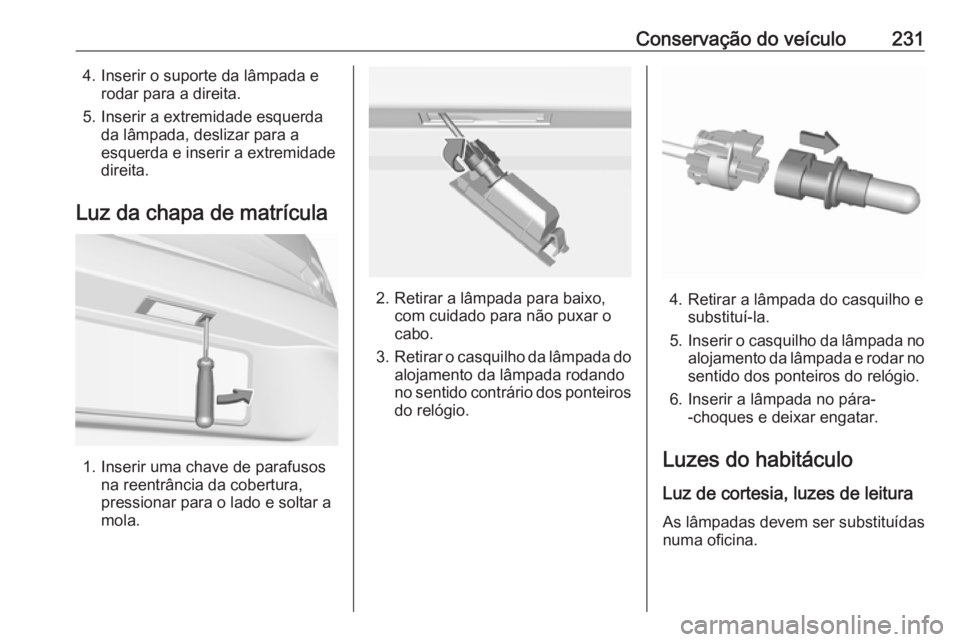

Conservação do veículo2314. Inserir o suporte da lâmpada erodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Luz da chapa de matrícula
1. Inserir uma chave de parafusos na reentrância da cobertura,
pressionar para o lado e soltar a
mola.
2. Retirar a lâmpada para baixo, com cuidado para não puxar o
cabo.
3. Retirar o casquilho da lâmpada do
alojamento da lâmpada rodando
no sentido contrário dos ponteiros do relógio.4. Retirar a lâmpada do casquilho e substituí-la.
5. Inserir o casquilho da lâmpada no
alojamento da lâmpada e rodar no
sentido dos ponteiros do relógio.
6. Inserir a lâmpada no pára- -choques e deixar engatar.
Luzes do habitáculo
Luz de cortesia, luzes de leitura As lâmpadas devem ser substituídas
numa oficina.

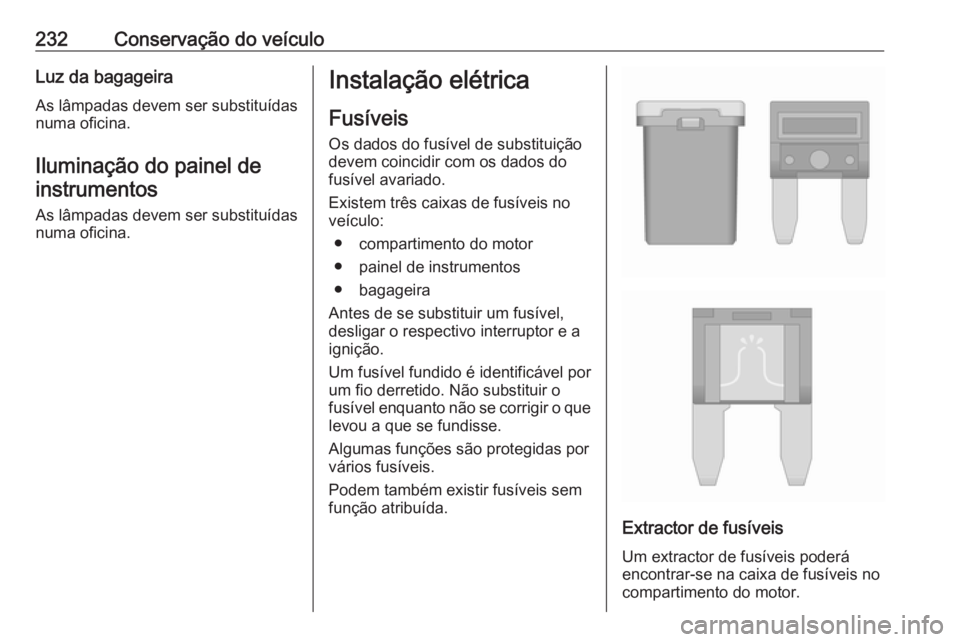

232Conservação do veículoLuz da bagageiraAs lâmpadas devem ser substituídas
numa oficina.
Iluminação do painel deinstrumentos
As lâmpadas devem ser substituídas
numa oficina.Instalação elétrica
Fusíveis
Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem três caixas de fusíveis no
veículo:
● compartimento do motor
● painel de instrumentos
● bagageira
Antes de se substituir um fusível, desligar o respectivo interruptor e a
ignição.
Um fusível fundido é identificável por
um fio derretido. Não substituir o
fusível enquanto não se corrigir o que levou a que se fundisse.
Algumas funções são protegidas por vários fusíveis.
Podem também existir fusíveis sem
função atribuída.
Extractor de fusíveis
Um extractor de fusíveis poderá
encontrar-se na caixa de fusíveis no
compartimento do motor.

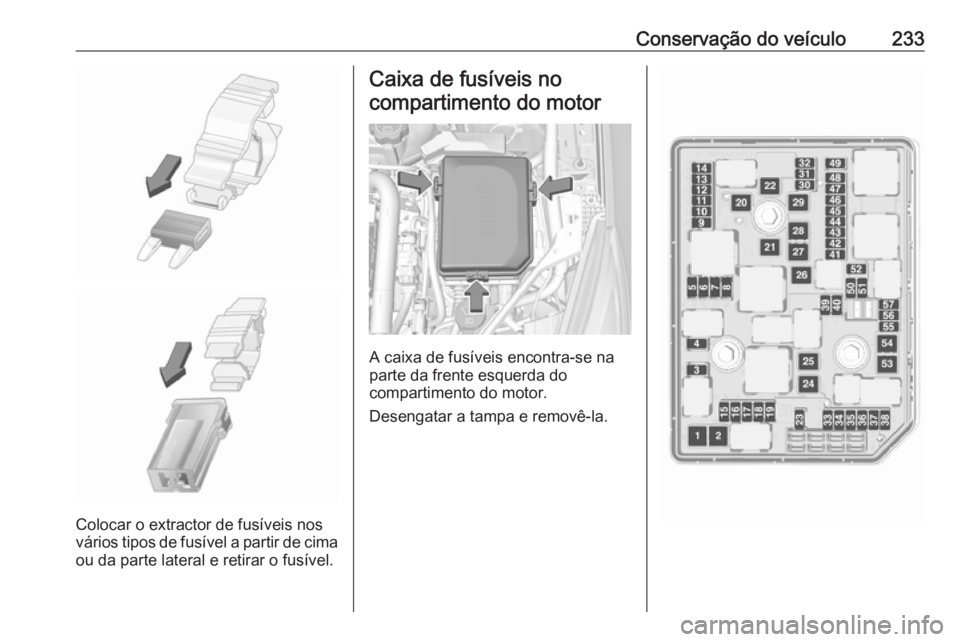

Conservação do veículo233
Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
ou da parte lateral e retirar o fusível.
Caixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a tampa e removê-la.

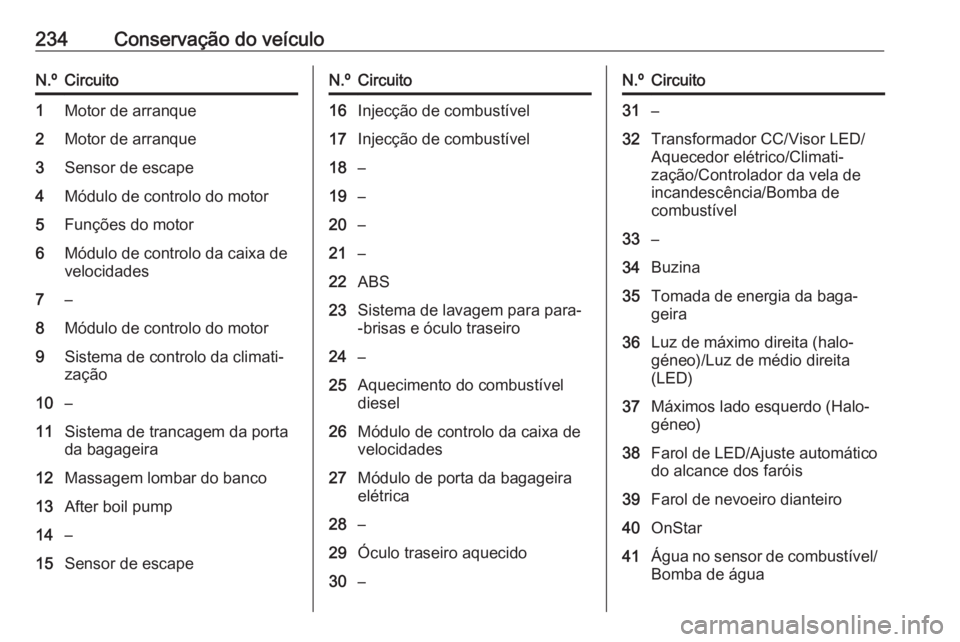

234Conservação do veículoN.ºCircuito1Motor de arranque2Motor de arranque3Sensor de escape4Módulo de controlo do motor5Funções do motor6Módulo de controlo da caixa de
velocidades7–8Módulo de controlo do motor9Sistema de controlo da climati‐
zação10–11Sistema de trancagem da porta
da bagageira12Massagem lombar do banco13After boil pump14–15Sensor de escapeN.ºCircuito16Injecção de combustível17Injecção de combustível18–19–20–21–22ABS23Sistema de lavagem para para-
-brisas e óculo traseiro24–25Aquecimento do combustível
diesel26Módulo de controlo da caixa de
velocidades27Módulo de porta da bagageira
elétrica28–29Óculo traseiro aquecido30–N.ºCircuito31–32Transformador CC/Visor LED/
Aquecedor elétrico/Climati‐
zação/Controlador da vela de
incandescência/Bomba de
combustível33–34Buzina35Tomada de energia da baga‐
geira36Luz de máximo direita (halo‐
géneo)/Luz de médio direita
(LED)37Máximos lado esquerdo (Halo‐
géneo)38Farol de LED/Ajuste automático
do alcance dos faróis39Farol de nevoeiro dianteiro40OnStar41Água no sensor de combustível/
Bomba de água

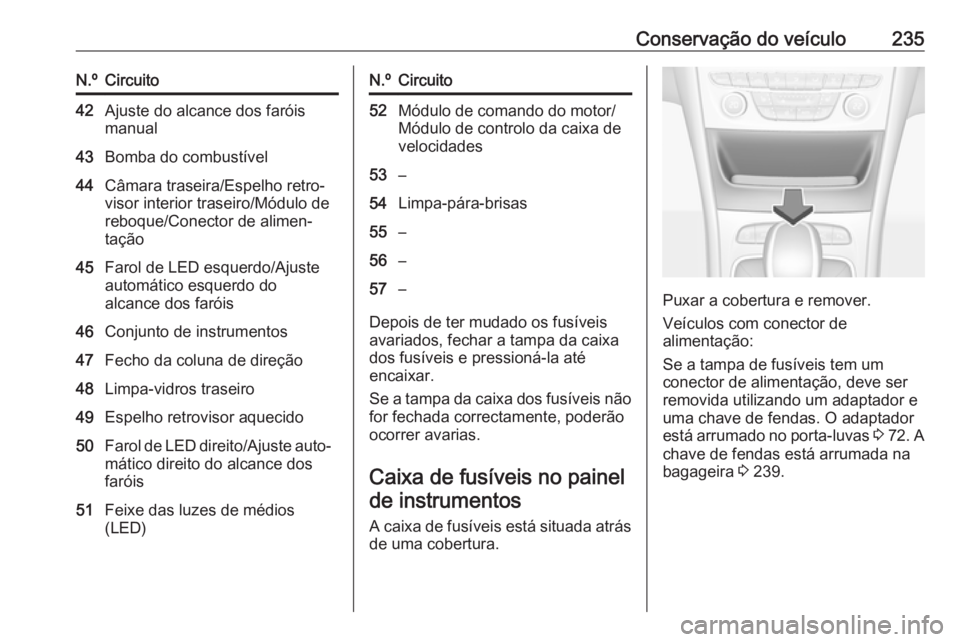

Conservação do veículo235N.ºCircuito42Ajuste do alcance dos faróis
manual43Bomba do combustível44Câmara traseira/Espelho retro‐
visor interior traseiro/Módulo de
reboque/Conector de alimen‐
tação45Farol de LED esquerdo/Ajuste
automático esquerdo do
alcance dos faróis46Conjunto de instrumentos47Fecho da coluna de direção48Limpa-vidros traseiro49Espelho retrovisor aquecido50Farol de LED direito/Ajuste auto‐
mático direito do alcance dos
faróis51Feixe das luzes de médios
(LED)N.ºCircuito52Módulo de comando do motor/
Módulo de controlo da caixa de
velocidades53–54Limpa-pára-brisas55–56–57–
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.
Caixa de fusíveis no painelde instrumentos
A caixa de fusíveis está situada atrás de uma cobertura.
Puxar a cobertura e remover.
Veículos com conector de
alimentação:
Se a tampa de fusíveis tem um
conector de alimentação, deve ser
removida utilizando um adaptador e
uma chave de fendas. O adaptador
está arrumado no porta-luvas 3 72 . A
chave de fendas está arrumada na
bagageira 3 239.

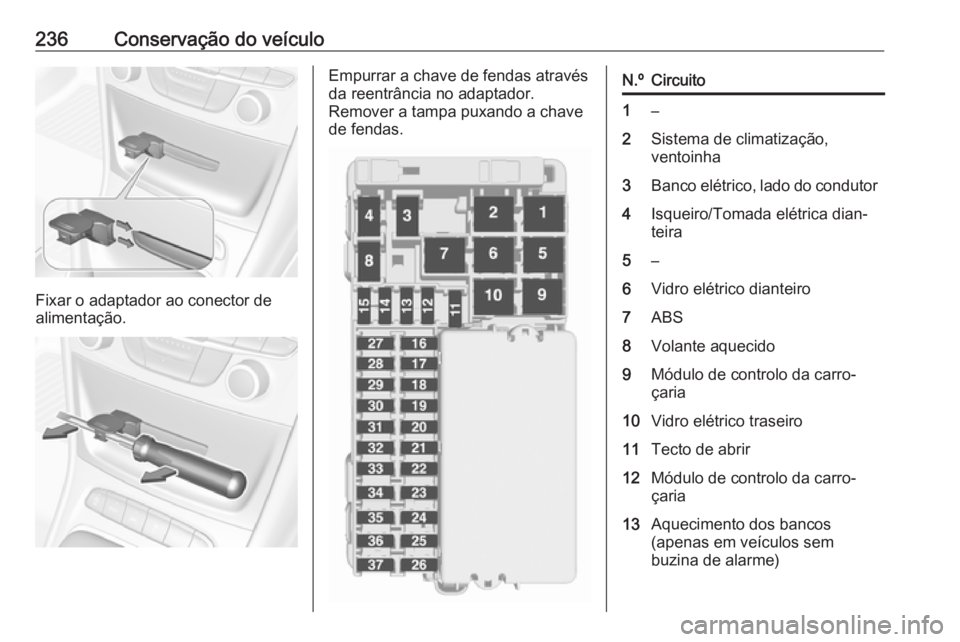

236Conservação do veículo
Fixar o adaptador ao conector de
alimentação.
Empurrar a chave de fendas através
da reentrância no adaptador.
Remover a tampa puxando a chave
de fendas.N.ºCircuito1–2Sistema de climatização,
ventoinha3Banco elétrico, lado do condutor4Isqueiro/Tomada elétrica dian‐
teira5–6Vidro elétrico dianteiro7ABS8Volante aquecido9Módulo de controlo da carro‐
çaria10Vidro elétrico traseiro11Tecto de abrir12Módulo de controlo da carro‐
çaria13Aquecimento dos bancos
(apenas em veículos sem
buzina de alarme)

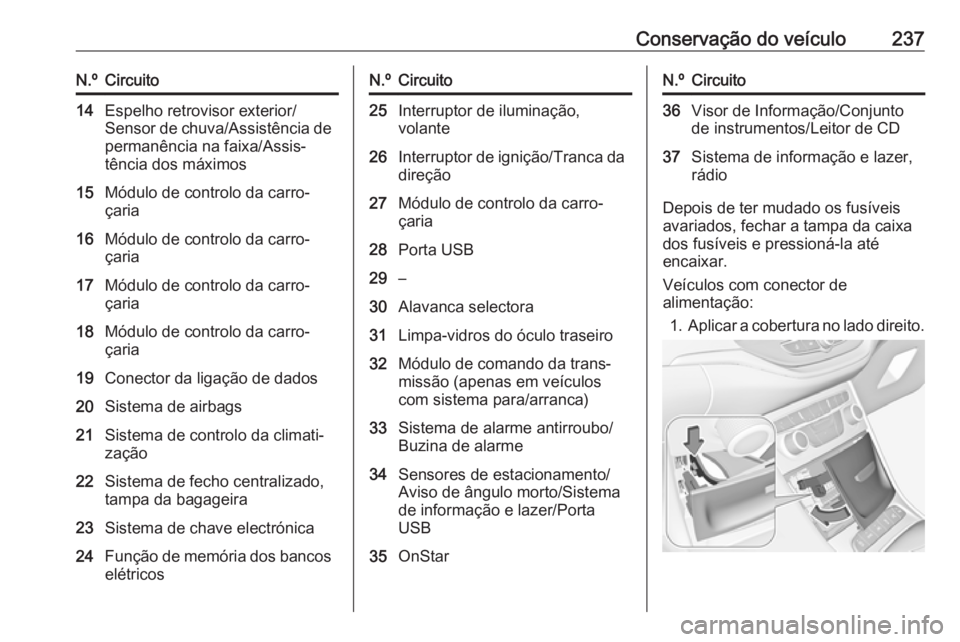

Conservação do veículo237N.ºCircuito14Espelho retrovisor exterior/
Sensor de chuva/Assistência de
permanência na faixa/Assis‐
tência dos máximos15Módulo de controlo da carro‐
çaria16Módulo de controlo da carro‐
çaria17Módulo de controlo da carro‐
çaria18Módulo de controlo da carro‐
çaria19Conector da ligação de dados20Sistema de airbags21Sistema de controlo da climati‐
zação22Sistema de fecho centralizado,
tampa da bagageira23Sistema de chave electrónica24Função de memória dos bancos elétricosN.ºCircuito25Interruptor de iluminação,
volante26Interruptor de ignição/Tranca da direção27Módulo de controlo da carro‐
çaria28Porta USB29–30Alavanca selectora31Limpa-vidros do óculo traseiro32Módulo de comando da trans‐
missão (apenas em veículos
com sistema para/arranca)33Sistema de alarme antirroubo/
Buzina de alarme34Sensores de estacionamento/
Aviso de ângulo morto/Sistema
de informação e lazer/Porta
USB35OnStarN.ºCircuito36Visor de Informação/Conjunto
de instrumentos/Leitor de CD37Sistema de informação e lazer,
rádio
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Veículos com conector de
alimentação:
1. Aplicar a cobertura no lado direito.

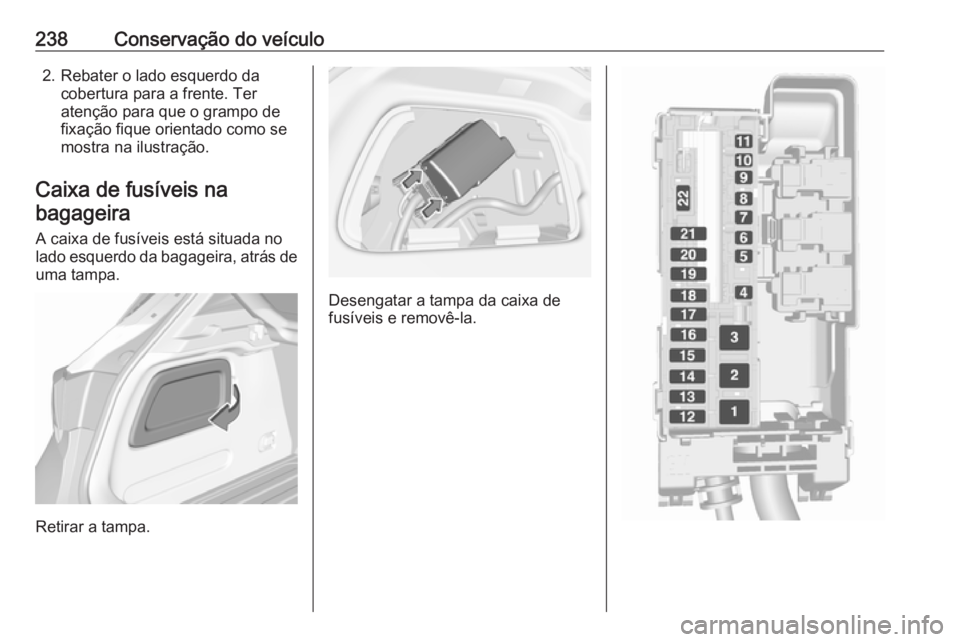

238Conservação do veículo2. Rebater o lado esquerdo dacobertura para a frente. Ter
atenção para que o grampo de
fixação fique orientado como se
mostra na ilustração.
Caixa de fusíveis na
bagageira
A caixa de fusíveis está situada no
lado esquerdo da bagageira, atrás de uma tampa.
Retirar a tampa.
Desengatar a tampa da caixa de
fusíveis e removê-la.
