Îngrijirea autovehiculului219Semnificaţia simbolurilor:● Fără scântei, flacără deschisă sau fumat.
● Protejaţi întotdeauna ochii. Gazele explozive pot produce
orbirea sau rănirea.
● Nu lăsaţi bateria autovehiculului la îndemâna copiilor.
● Bateria autovehiculului conţine acid sulfuric care poate produce
orbirea sau rănirea gravă prin arsuri.
● Vezi Manualul utilizatorului pentru informaţii suplimentare.
● În apropierea bateriei autovehiculului poate exista gaz
exploziv.Dezaerarea sistemului de
alimentare cu motorină
Dacă rezervorul s-a golit, sistemul de
alimentare cu motorină trebuie aerisit.
Porniţi contactul de trei ori timp de
15 secunde una după alta. Apoi
porniţi motorul, dar nu mai mult de 40 de secunde. Repetaţi acest proces după minimum 5 secunde. Dacă
motorul nu porneşte apelaţi la un
atelier service specializat pentru
asistenţă.
Înlocuirea ştergătorului de parbrizRidicaţi braţul ştergătorului până
când rămâne în poziţie ridicată,
apăsaţi butonul pentru decuplarea
lamei ştergătorului şi scoateţi-o.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu grijă braţul ştergătorului.
Lamela ştergătorului de lunetă
Ridicaţi braţul ştergătorului. Deblocaţi lamela ştergătorului conform figurii şi
scoateţi-o.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.

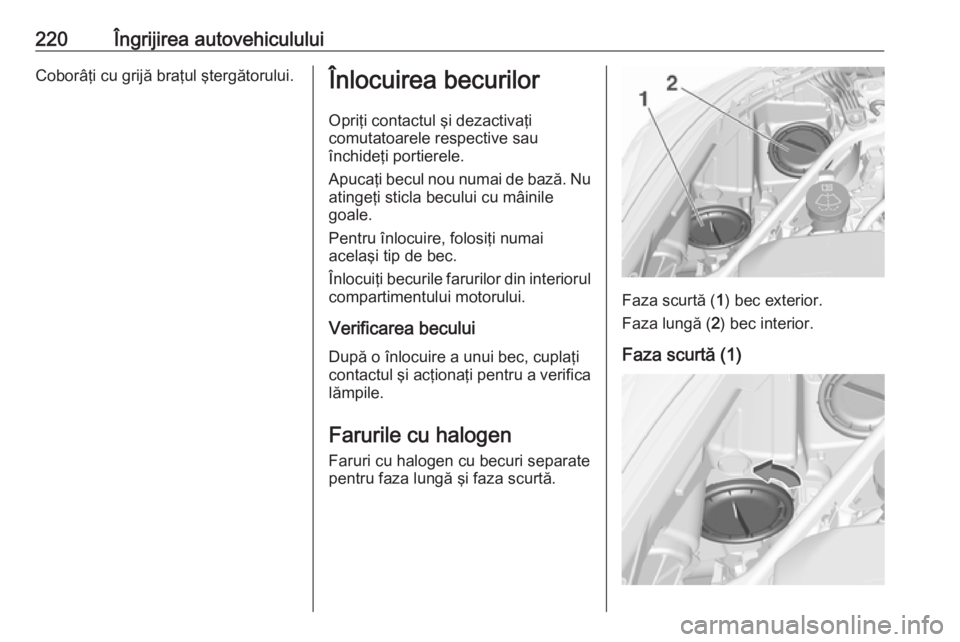

220Îngrijirea autovehicululuiCoborâţi cu grijă braţul ştergătorului.Înlocuirea becurilor
Opriţi contactul şi dezactivaţi
comutatoarele respective sau
închideţi portierele.
Apucaţi becul nou numai de bază. Nu
atingeţi sticla becului cu mâinile
goale.
Pentru înlocuire, folosiţi numai
acelaşi tip de bec.
Înlocuiţi becurile farurilor din interiorul
compartimentului motorului.
Verificarea becului După o înlocuire a unui bec, cuplaţi
contactul şi acţionaţi pentru a verifica
lămpile.
Farurile cu halogen Faruri cu halogen cu becuri separatepentru faza lungă şi faza scurtă.
Faza scurtă ( 1) bec exterior.
Faza lungă ( 2) bec interior.
Faza scurtă (1)

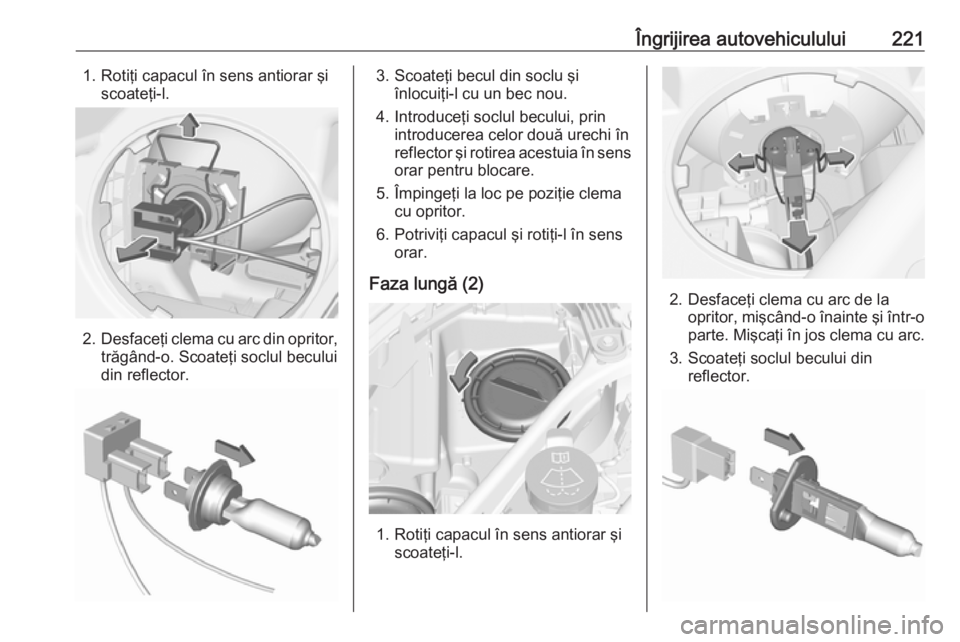

Îngrijirea autovehiculului2211. Rotiţi capacul în sens antiorar şiscoateţi-l.
2. Desfaceţi clema cu arc din opritor,
trăgând-o. Scoateţi soclul becului
din reflector.
3. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
4. Introduceţi soclul becului, prin introducerea celor două urechi în
reflector şi rotirea acestuia în sens orar pentru blocare.
5. Împingeţi la loc pe poziţie clema cu opritor.
6. Potriviţi capacul şi rotiţi‑l în sens orar.
Faza lungă (2)
1. Rotiţi capacul în sens antiorar şi scoateţi-l.
2. Desfaceţi clema cu arc de laopritor, mişcând-o înainte şi într-oparte. Mişcaţi în jos clema cu arc.
3. Scoateţi soclul becului din reflector.

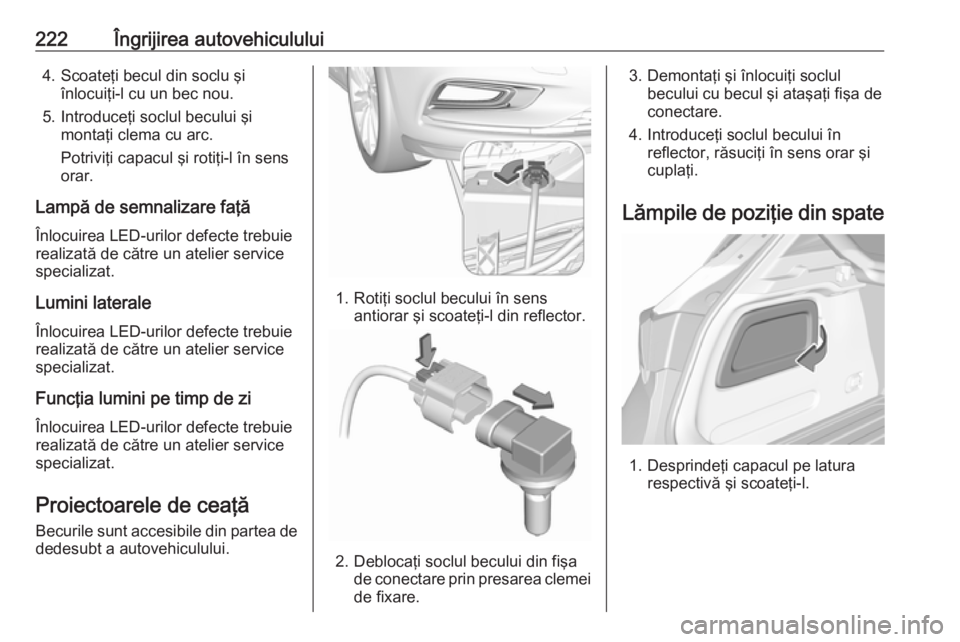

222Îngrijirea autovehiculului4. Scoateţi becul din soclu şiînlocuiţi-l cu un bec nou.
5. Introduceţi soclul becului şi montaţi clema cu arc.
Potriviţi capacul şi rotiţi‑l în sens
orar.
Lampă de semnalizare faţă Înlocuirea LED-urilor defecte trebuie
realizată de către un atelier service
specializat.
Lumini lateraleÎnlocuirea LED-urilor defecte trebuierealizată de către un atelier service
specializat.
Funcţia lumini pe timp de zi Înlocuirea LED-urilor defecte trebuie
realizată de către un atelier service
specializat.
Proiectoarele de ceaţă
Becurile sunt accesibile din partea de dedesubt a autovehiculului.
1. Rotiţi soclul becului în sens antiorar şi scoateţi-l din reflector.
2. Deblocaţi soclul becului din fişade conectare prin presarea clemei
de fixare.
3. Demontaţi şi înlocuiţi soclul becului cu becul şi ataşaţi fişa de
conectare.
4. Introduceţi soclul becului în reflector, răsuciţi în sens orar şi
cuplaţi.
Lămpile de poziţie din spate
1. Desprindeţi capacul pe latura respectivă şi scoateţi-l.

Îngrijirea autovehiculului223

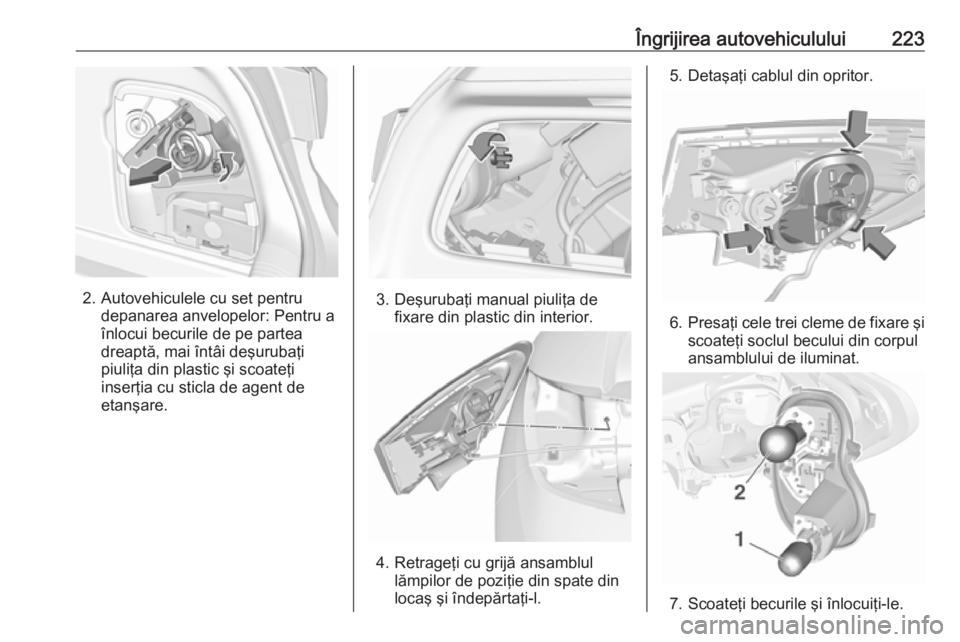

2. Autovehiculele cu set pentrudepanarea anvelopelor: Pentru a
înlocui becurile de pe partea
dreaptă, mai întâi deşurubaţi
piuliţa din plastic şi scoateţi
inserţia cu sticla de agent de
etanşare.3. Deşurubaţi manual piuliţa de fixare din plastic din interior.
4. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaş şi îndepărtaţi-l.
5. Detaşaţi cablul din opritor.
6. Presaţi cele trei cleme de fixare şi
scoateţi soclul becului din corpul
ansamblului de iluminat.
7. Scoateţi becurile şi înlocuiţi-le.

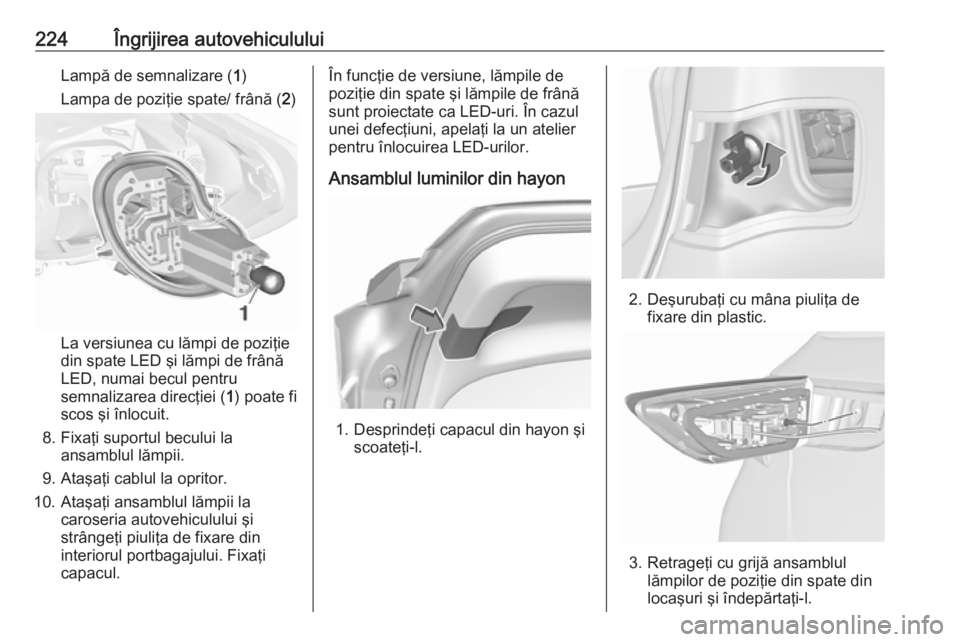

224Îngrijirea autovehicululuiLampă de semnalizare (1)
Lampa de poziţie spate/ frână ( 2)
La versiunea cu lămpi de poziţie
din spate LED şi lămpi de frână
LED, numai becul pentru
semnalizarea direcţiei ( 1) poate fi
scos şi înlocuit.
8. Fixaţi suportul becului la ansamblul lămpii.
9. Ataşaţi cablul la opritor.
10. Ataşaţi ansamblul lămpii la caroseria autovehiculului şi
strângeţi piuliţa de fixare din
interiorul portbagajului. Fixaţi
capacul.
În funcţie de versiune, lămpile de
poziţie din spate şi lămpile de frână
sunt proiectate ca LED-uri. În cazul
unei defecţiuni, apelaţi la un atelier
pentru înlocuirea LED-urilor.
Ansamblul luminilor din hayon
1. Desprindeţi capacul din hayon şi scoateţi-l.
2. Deşurubaţi cu mâna piuliţa de fixare din plastic.
3. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.

Îngrijirea autovehiculului225
4.Detaşaţi fişa din ansamblul lămpii.
5.Presaţi cele trei cleme de fixare şi
scoateţi soclul becului din corpul
ansamblului de iluminat.
La versiunea cu lămpi de poziţie
din spate LED, poziţia inelelor de
fixare este puţin diferită.
6. Scoateţi becul şi înlocuiţi-l:
Lumină spate ( 1)
Lampa de ceaţă spate ( 2) (partea
stângă)
Lampă de marşarier ( 2) (partea
dreaptă)
La versiunea cu lămpi de poziţie
din spate LED, numai becul lămpii
de marşarier ( 1) (partea dreaptă)
sau becul lămpii de ceaţă spate
( 1 ) (partea dreaptă) poate fi scos
şi înlocuit.
7. Introduceţi soclul becului în corpul
lămpii. Fixaţi fişa la ansamblul
lămpii. Fixaţi ansamblul de
iluminat pe hayon şi strângeţi
şurubul din interior. Fixaţi
capacul.

226Îngrijirea autovehicululuiÎn funcţie de versiune, lămpile de
poziţie din spate sunt proiectate ca
LED-uri. În cazul unei defecţiuni,
apelaţi la un atelier pentru înlocuirea
LED-urilor.

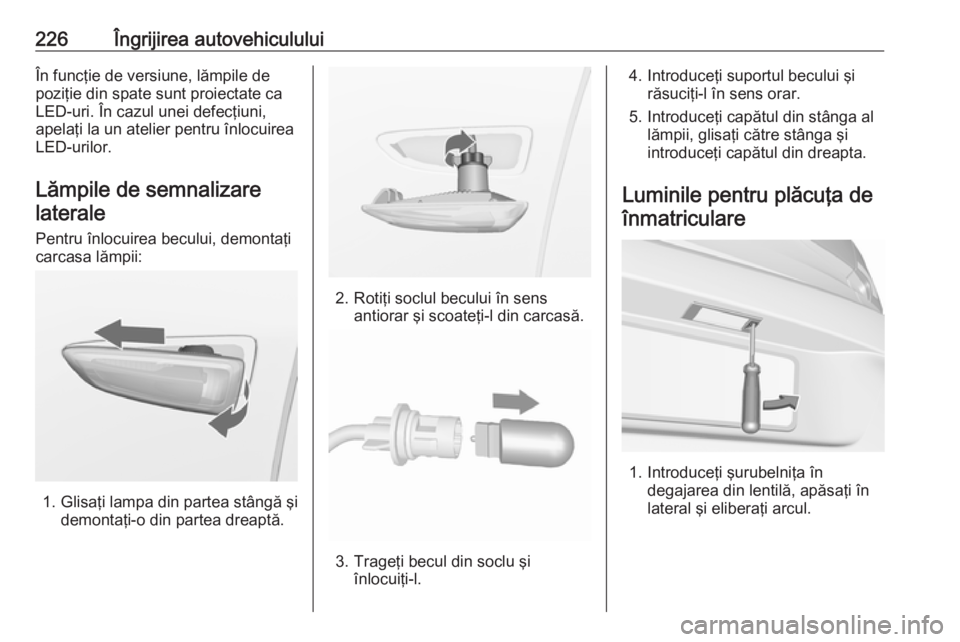

Lămpile de semnalizarelaterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa din partea stângă şi demontaţi-o din partea dreaptă.
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şi înlocuiţi-l.
4. Introduceţi suportul becului şi răsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
1. Introduceţi şurubelniţa în degajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul.

Îngrijirea autovehiculului227
2. Scoateţi lampa apăsând în jos,fără a trage cablul.
3. Demontaţi soclul becului din carcasa lămpii prin rotirea în sens
antiorar.
4. Trageţi becul din soclu şi înlocuiţi-l.
5. Introduceţi soclul becului în carcasa lămpii şi rotiţi în sens
orar.
6. Introduceţi lampa în bara de protecţie şi lăsaţi să se cupleze.
Luminile interioare
Plafoniera, lămpile de lectură Adresaţi-vă unui atelier pentru
schimbarea becurilor.
Lampa pentru iluminarea
portbagajului
Adresaţi-vă unui atelier pentru
schimbarea becurilor.
Iluminarea panoului de bord
Adresaţi-vă unui atelier pentru
schimbarea becurilor.Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu
siguranţe:
● compartiment motor
● panoul de bord
● portbagajul
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile defecte pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.
Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.

228Îngrijirea autovehiculului

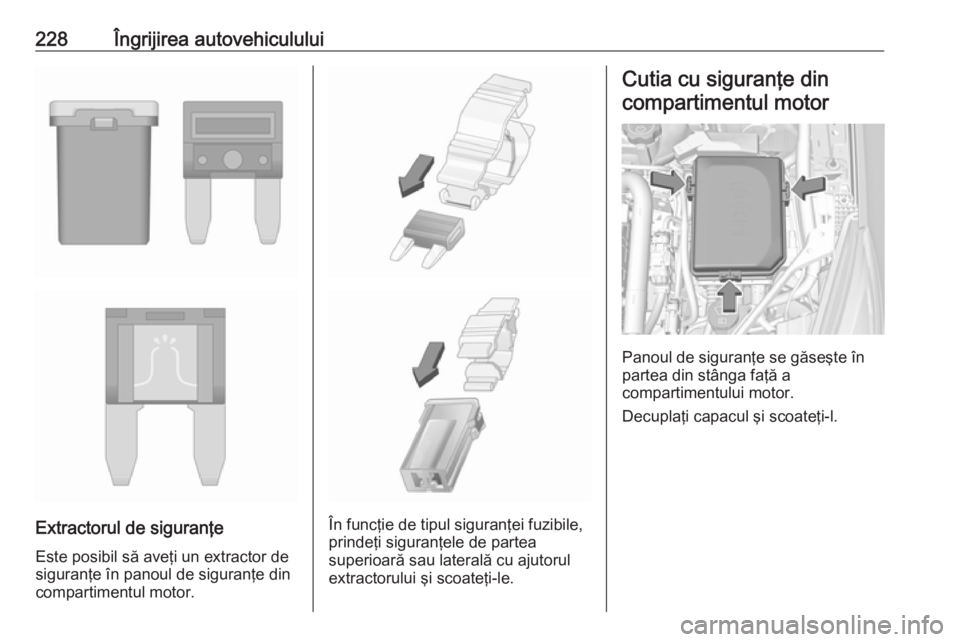

Extractorul de siguranţeEste posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.
Cutia cu siguranţe din
compartimentul motor
Panoul de siguranţe se găseşte în
partea din stânga faţă a
compartimentului motor.
Decuplaţi capacul şi scoateţi-l.
