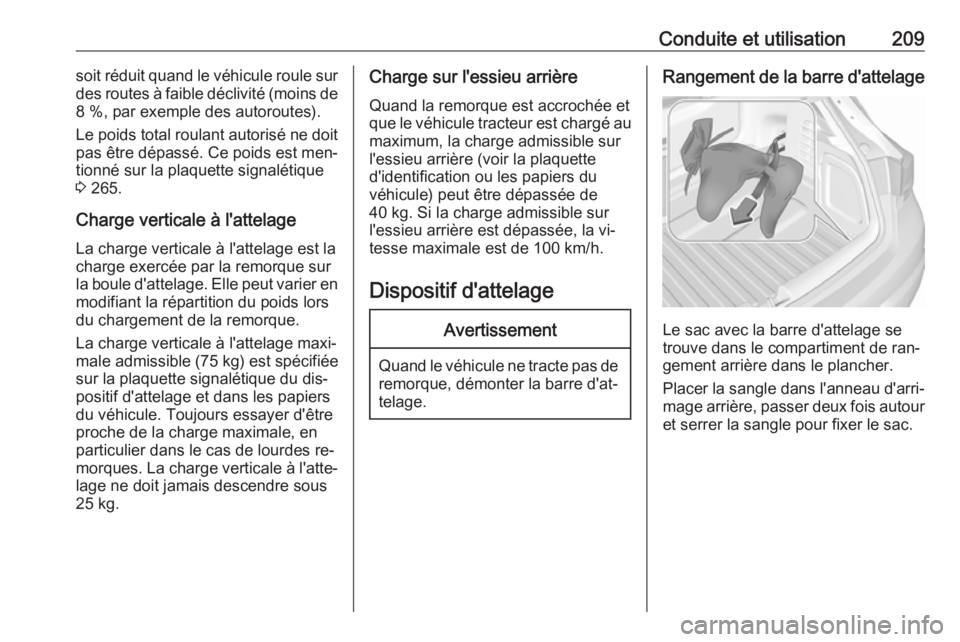

Conduite et utilisation209soit réduit quand le véhicule roule sur
des routes à faible déclivité (moins de
8 %, par exemple des autoroutes).
Le poids total roulant autorisé ne doit pas être dépassé. Ce poids est men‐
tionné sur la plaquette signalétique
3 265.
Charge verticale à l'attelage La charge verticale à l'attelage est la
charge exercée par la remorque sur
la boule d'attelage. Elle peut varier en
modifiant la répartition du poids lors
du chargement de la remorque.
La charge verticale à l'attelage maxi‐
male admissible (75 kg) est spécifiée
sur la plaquette signalétique du dis‐
positif d'attelage et dans les papiers du véhicule. Toujours essayer d'êtreproche de la charge maximale, en
particulier dans le cas de lourdes re‐
morques. La charge verticale à l'atte‐
lage ne doit jamais descendre sous
25 kg.Charge sur l'essieu arrière
Quand la remorque est accrochée etque le véhicule tracteur est chargé au
maximum, la charge admissible sur
l'essieu arrière (voir la plaquette
d'identification ou les papiers du
véhicule) peut être dépassée de
40 kg. Si la charge admissible sur l'essieu arrière est dépassée, la vi‐
tesse maximale est de 100 km/h.
Dispositif d'attelageAvertissement
Quand le véhicule ne tracte pas deremorque, démonter la barre d'at‐
telage.
Rangement de la barre d'attelage
Le sac avec la barre d'attelage se
trouve dans le compartiment de ran‐
gement arrière dans le plancher.
Placer la sangle dans l'anneau d'arri‐ mage arrière, passer deux fois autour
et serrer la sangle pour fixer le sac.

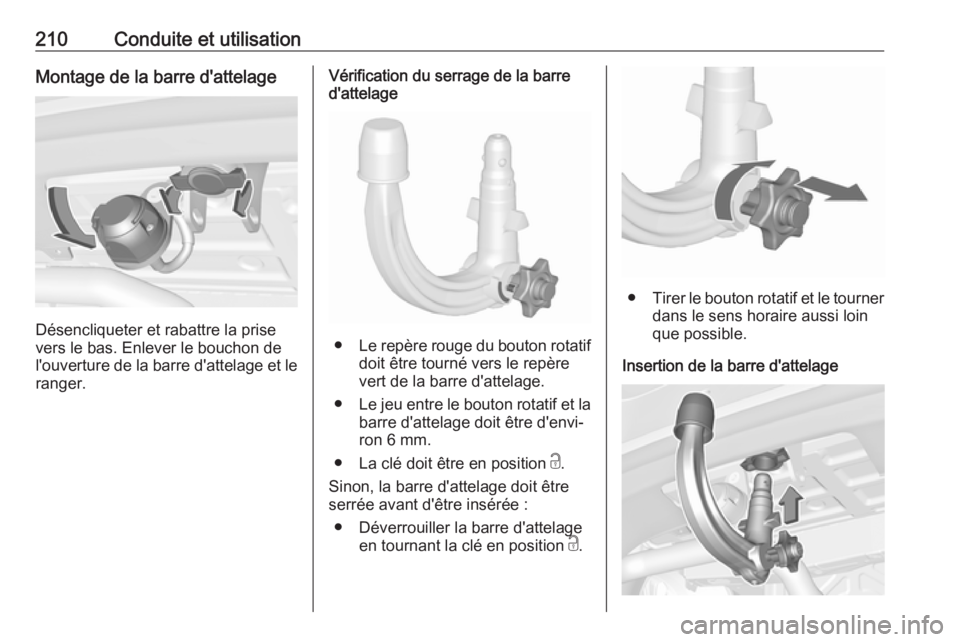

210Conduite et utilisationMontage de la barre d'attelage
Désencliqueter et rabattre la prise
vers le bas. Enlever le bouchon de
l'ouverture de la barre d'attelage et le ranger.
Vérification du serrage de la barre
d'attelage
● Le repère rouge du bouton rotatif
doit être tourné vers le repère vert de la barre d'attelage.
● Le jeu entre le bouton rotatif et la
barre d'attelage doit être d'envi‐
ron 6 mm.
● La clé doit être en position c.
Sinon, la barre d'attelage doit être
serrée avant d'être insérée :
● Déverrouiller la barre d'attelage en tournant la clé en position c.
● Tirer le bouton rotatif et le tourner
dans le sens horaire aussi loin
que possible.
Insertion de la barre d'attelage

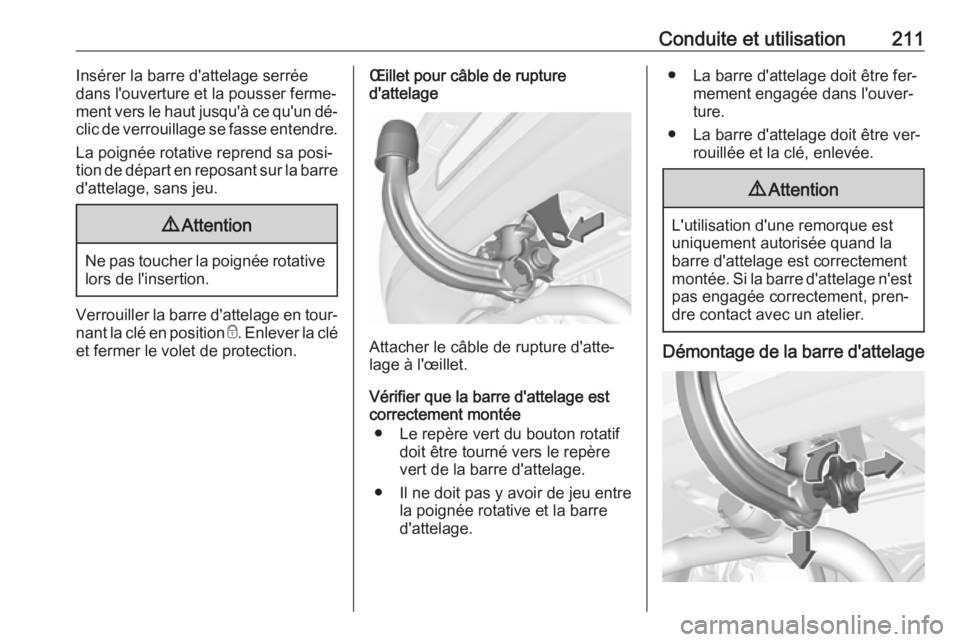

Conduite et utilisation211Insérer la barre d'attelage serrée
dans l'ouverture et la pousser ferme‐
ment vers le haut jusqu'à ce qu'un dé‐
clic de verrouillage se fasse entendre.
La poignée rotative reprend sa posi‐ tion de départ en reposant sur la barre d'attelage, sans jeu.9 Attention
Ne pas toucher la poignée rotative
lors de l'insertion.
Verrouiller la barre d'attelage en tour‐
nant la clé en position e. Enlever la clé
et fermer le volet de protection.
Œillet pour câble de rupture
d'attelage
Attacher le câble de rupture d'atte‐
lage à l'œillet.
Vérifier que la barre d'attelage est
correctement montée
● Le repère vert du bouton rotatif doit être tourné vers le repère
vert de la barre d'attelage.
● Il ne doit pas y avoir de jeu entre la poignée rotative et la barre
d'attelage.
● La barre d'attelage doit être fer‐
mement engagée dans l'ouver‐
ture.
● La barre d'attelage doit être ver‐ rouillée et la clé, enlevée.9Attention
L'utilisation d'une remorque est
uniquement autorisée quand la
barre d'attelage est correctement
montée. Si la barre d'attelage n'est
pas engagée correctement, pren‐
dre contact avec un atelier.
Démontage de la barre d'attelage

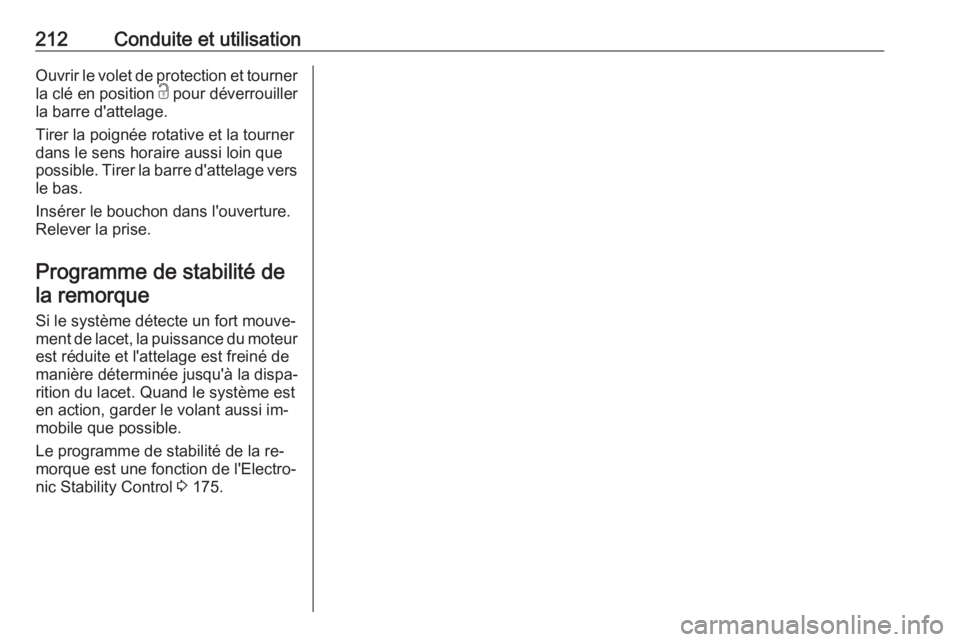

212Conduite et utilisationOuvrir le volet de protection et tourner
la clé en position c pour déverrouiller
la barre d'attelage.
Tirer la poignée rotative et la tourner
dans le sens horaire aussi loin que
possible. Tirer la barre d'attelage vers le bas.
Insérer le bouchon dans l'ouverture.
Relever la prise.
Programme de stabilité de la remorque
Si le système détecte un fort mouve‐ ment de lacet, la puissance du moteur est réduite et l'attelage est freiné de
manière déterminée jusqu'à la dispa‐
rition du lacet. Quand le système est
en action, garder le volant aussi im‐
mobile que possible.
Le programme de stabilité de la re‐
morque est une fonction de l'Electro‐
nic Stability Control 3 175.

Soins du véhicule213Soins du véhiculeInformations générales..............214
Accessoires et modifications du véhicule .................................. 214
Stockage du véhicule ..............214
Reprise des véhicules hors d'usage ................................... 215
Contrôles du véhicule ................215
Exécution du travail .................215
Capot ....................................... 215
Huile moteur ............................ 216
Liquide de refroidissement du moteur .................................... 217
Liquide de lave-glace ..............218
Freins ...................................... 218
Liquide de frein ........................218
Batterie du véhicule .................219
Purge du système d'alimentation en gazole
(diesel) .................................... 221
Remplacement des balais d'essuie-glace ........................ 221
Remplacement des ampoules ...222
Phares halogènes ...................222
Feux antibrouillard ...................224
Feux arrière ............................. 225Clignotants latéraux .................228
Éclairage de plaque d'immatriculation ....................229
Éclairage intérieur ...................229
Éclairage du tableau de bord ..230
Circuit électrique ........................230
Fusibles ................................... 230
Boîte à fusibles du compartiment moteur .............231
Boîte à fusibles du tableau de bord ........................................ 233
Boîte à fusibles du coffre .........236
Outillage du véhicule .................237
Outillage .................................. 237
Jantes et pneus ......................... 238
Pneus d'hiver ........................... 238
Désignations des pneus ..........238
Pression des pneus .................239
Système de surveillance de la pression des pneus ................240
Profondeur de sculptures ........244
Changement de taille de pneus et de jantes ............................. 245
Enjoliveurs ............................... 245
Chaînes à neige ......................246
Kit de réparation des pneus ....246
Changement d'une roue ..........249
Roue de secours .....................252Démarrage par câbles auxiliai‐
res .............................................. 254
Remorquage .............................. 256
Remorquage du véhicule ........256
Remorquage d'un autre véhicule .................................. 257
Soins extérieurs et intérieurs .....258
Entretien extérieur ...................258
Entretien intérieur ....................260

214Soins du véhiculeInformations généralesAccessoires etmodifications du véhicule
Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine
correspondant spécifiquement à
votre type de véhicule. Nous ne pou‐
vons porter aucun jugement sur la fia‐
bilité d'autres pièces, même s'ils dis‐
posent d'un agrément officiel ou autre devait exister, et nous ne pouvons
pas non plus en répondre.
N'apporter aucune modification à
l'équipement électrique, par exemple
des modifications de la gestion élec‐
tronique (Chip-Tuning).Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur une dépanneuse.
Stockage du véhicule
Stockage pendant une période
prolongée
Si le véhicule doit être stocké pendant plusieurs mois :
● Laver et lustrer le véhicule.
● Faire vérifier la protection à la cire dans le compartiment moteur
et sur le soubassement.
● Nettoyer et protéger les joints d'étanchéité en caoutchouc.
● Remplir complètement le réser‐ voir à carburant.
● Remplacer l'huile moteur.
● Vider le réservoir de liquide de lave-glace.
● Vérifier la protection antigel et anticorrosion du liquide de refroi‐
dissement.
● Régler la pression de gonflage des pneus à la valeur pour la
pleine charge.
● Garer le véhicule dans un local sec et bien ventilé. Engager la
1ère ou la marche arrière ou pla‐cer le levier sélecteur sur P. Em‐
pêcher tout déplacement du
véhicule grâce à des cales.
● Ne pas serrer le frein de station‐ nement.
● Ouvrir le capot, fermer toutes les
portes et verrouiller le véhicule.
● Débrancher la cosse de la borne négative de la batterie du
véhicule. Ne pas oublier que l'en‐ semble des systèmes ne fonc‐
tionne plus (par exemple l'alarme
antivol).
Remise en service
Quand le véhicule est remis en circu‐ lation :
● Rebrancher la borne négative de
la batterie. Activer l'électronique
des lève-vitres.
● Vérifier la pression des pneus.
● Remplir le réservoir de lave- glace.
● Vérifier le niveau d'huile du mo‐ teur.

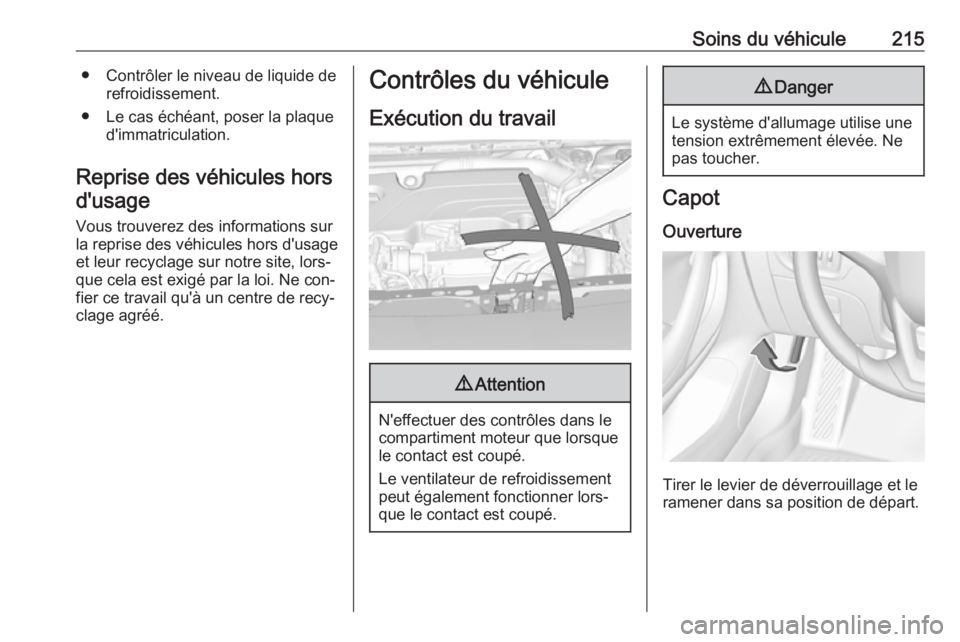

Soins du véhicule215● Contrôler le niveau de liquide derefroidissement.
● Le cas échéant, poser la plaque d'immatriculation.
Reprise des véhicules hors d'usage
Vous trouverez des informations sur
la reprise des véhicules hors d'usage
et leur recyclage sur notre site, lors‐
que cela est exigé par la loi. Ne con‐
fier ce travail qu'à un centre de recy‐
clage agréé.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.
9 Danger
Le système d'allumage utilise une
tension extrêmement élevée. Ne
pas toucher.
Capot
Ouverture
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.

216Soins du véhicule
Déplacer le verrou de sécurité sur le
côté gauche du véhicule et ouvrir le
capot.
Attacher la béquille du capot.
Si le capot est ouvert lors d'un Auto‐
stop, le moteur sera automatique‐
ment redémarré pour des raisons de sécurité.
Fermeture
Avant de refermer le capot, enfoncer la béquille dans son support.
Abaisser le capot et le laisser tomber dans le verrou depuis une faible hau‐teur (20-25 cm). Vérifier le verrouil‐
lage.Avertissement
Ne pas enfoncer le capot dans la
serrure pour éviter les bosses.
Huile moteur
Contrôler régulièrement le niveau
d'huile moteur afin de protéger le mo‐ teur contre toute détérioration. Veiller
à ce que l'huile utilisée respecte les
valeurs spécifiées. Fluides et lubri‐
fiants recommandés 3 263.
Contrôle à effectuer uniquement lors‐
que le véhicule est à l'horizontale. Le
moteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins cinq minutes.
Sortir la jauge d'huile, l'essuyer, l'in‐
troduire dans le tube jusqu'à la butée
sur la poignée, la ressortir et relever
le niveau d'huile moteur.
Plonger la jauge jusqu'à la butée de
la poignée et effectuer un demi-tour.
En fonction du moteur, différentes
jauges d'huile sont utilisées.
Lorsque le niveau d'huile moteur est
descendu sous le repère MIN, faire
l'appoint d'huile moteur.

Soins du véhicule217
Nous vous recommandons d'utiliser
la même qualité d'huile moteur que celle utilisée lors de la dernière vi‐
dange.
Le niveau d'huile moteur ne doit pas
dépasser le repère MAX de la jauge.Avertissement
Un excès d'huile moteur doit être
vidangé ou aspiré.
Capacités de remplissage 3 275.
Remettre le bouchon droit et le serrer.
Liquide de refroidissement du moteur
Le liquide de refroidissement offre
une protection contre le gel à des
températures approximativement jus‐ qu'à -28 °C. Dans les régions froidesoù les températures sont très basses, le liquide de refroidissement rempli
en usine offre une protection contre le
gel jusqu'à environ -37 °C.
Avertissement
N'employer que du produit antigel
homologué.
Niveau de liquide de
refroidissementAvertissement
Un niveau insuffisant de liquide de refroidissement peut provoquer
des dommages au moteur.
Si le système de refroidissement est
froid, le niveau de liquide de refroidis‐ sement doit se trouver au-dessus du
repère de niveau de remplissage.
Faire l'appoint si le niveau est bas.

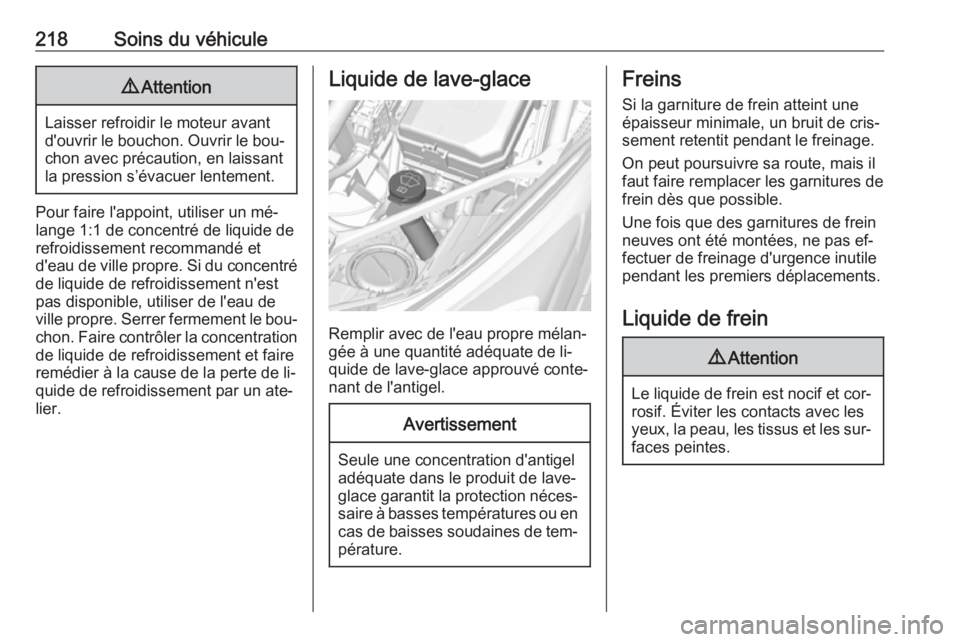

218Soins du véhicule9Attention
Laisser refroidir le moteur avant
d'ouvrir le bouchon. Ouvrir le bou‐ chon avec précaution, en laissant
la pression s’évacuer lentement.
Pour faire l'appoint, utiliser un mé‐
lange 1:1 de concentré de liquide de
refroidissement recommandé et
d'eau de ville propre. Si du concentré
de liquide de refroidissement n'est
pas disponible, utiliser de l'eau de
ville propre. Serrer fermement le bou‐ chon. Faire contrôler la concentration
de liquide de refroidissement et faire
remédier à la cause de la perte de li‐
quide de refroidissement par un ate‐
lier.
Liquide de lave-glace
Remplir avec de l'eau propre mélan‐
gée à une quantité adéquate de li‐
quide de lave-glace approuvé conte‐
nant de l'antigel.
Avertissement
Seule une concentration d'antigel
adéquate dans le produit de lave-
glace garantit la protection néces‐ saire à basses températures ou en cas de baisses soudaines de tem‐
pérature.
Freins
Si la garniture de frein atteint une épaisseur minimale, un bruit de cris‐
sement retentit pendant le freinage.
On peut poursuivre sa route, mais il
faut faire remplacer les garnitures de
frein dès que possible.
Une fois que des garnitures de frein
neuves ont été montées, ne pas ef‐
fectuer de freinage d'urgence inutile
pendant les premiers déplacements.
Liquide de frein9 Attention
Le liquide de frein est nocif et cor‐
rosif. Éviter les contacts avec les
yeux, la peau, les tissus et les sur‐
faces peintes.
