OPEL ASTRA K 2016 Priručnik za vlasnika (in Croatian)

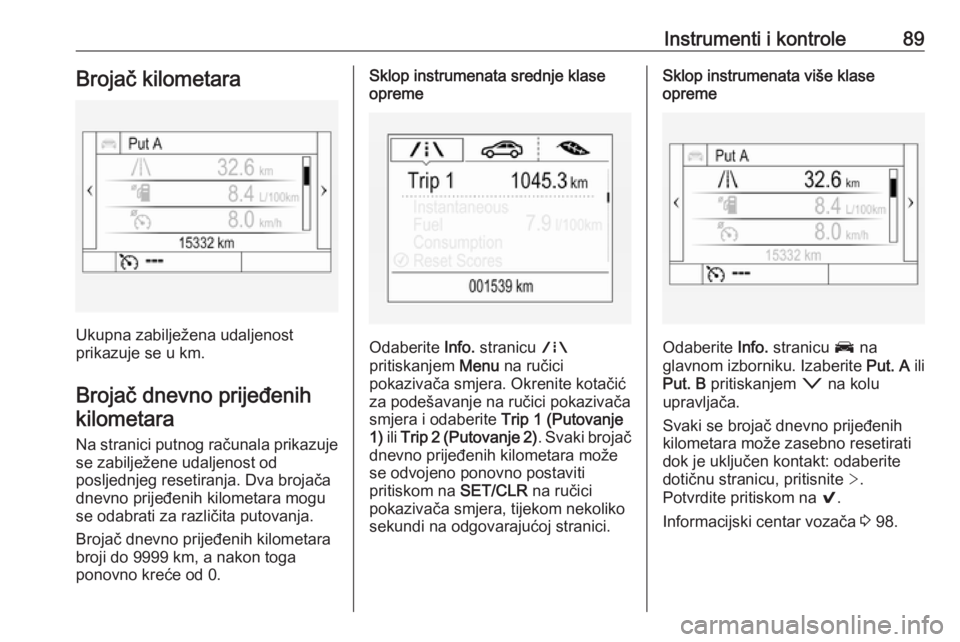

Instrumenti i kontrole89Brojač kilometara
Ukupna zabilježena udaljenost
prikazuje se u km.
Brojač dnevno prijeđenih kilometara
Na stranici putnog računala prikazujese zabilježene udaljenost od
posljednjeg resetiranja. Dva brojača
dnevno prijeđenih kilometara mogu
se odabrati za različita putovanja.
Brojač dnevno prijeđenih kilometara
broji do 9999 km, a nakon toga
ponovno kreće od 0.
Sklop instrumenata srednje klase
opreme
Odaberite Info. stranicu ;
pritiskanjem Menu na ručici
pokazivača smjera. Okrenite kotačić
za podešavanje na ručici pokazivača
smjera i odaberite Trip 1 (Putovanje
1) ili Trip 2 (Putovanje 2) . Svaki brojač
dnevno prijeđenih kilometara može
se odvojeno ponovno postaviti
pritiskom na SET/CLR na ručici
pokazivača smjera, tijekom nekoliko
sekundi na odgovarajućoj stranici.
Sklop instrumenata više klase
opreme
Odaberite Info. stranicu J na
glavnom izborniku. Izaberite Put. A ili
Put. B pritiskanjem o na kolu
upravljača.
Svaki se brojač dnevno prijeđenih
kilometara može zasebno resetirati
dok je uključen kontakt: odaberite
dotičnu stranicu, pritisnite >.
Potvrdite pritiskom na 9.
Informacijski centar vozača 3 98.

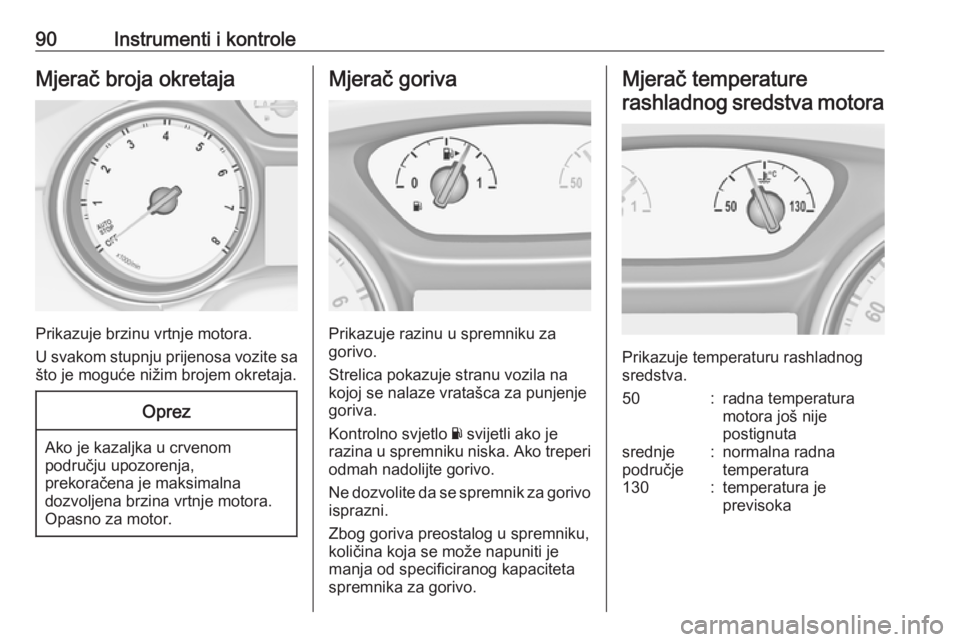

90Instrumenti i kontroleMjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.
Oprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Prikazuje razinu u spremniku za
gorivo.
Strelica pokazuje stranu vozila na
kojoj se nalaze vratašca za punjenje
goriva.
Kontrolno svjetlo Y svijetli ako je
razina u spremniku niska. Ako treperi odmah nadolijte gorivo.
Ne dozvolite da se spremnik za gorivo
isprazni.
Zbog goriva preostalog u spremniku,
količina koja se može napuniti je
manja od specificiranog kapaciteta
spremnika za gorivo.
Mjerač temperature
rashladnog sredstva motora
Prikazuje temperaturu rashladnog
sredstva.
50:radna temperatura
motora još nije
postignutasrednje
područje:normalna radna
temperatura130:temperatura je
previsoka

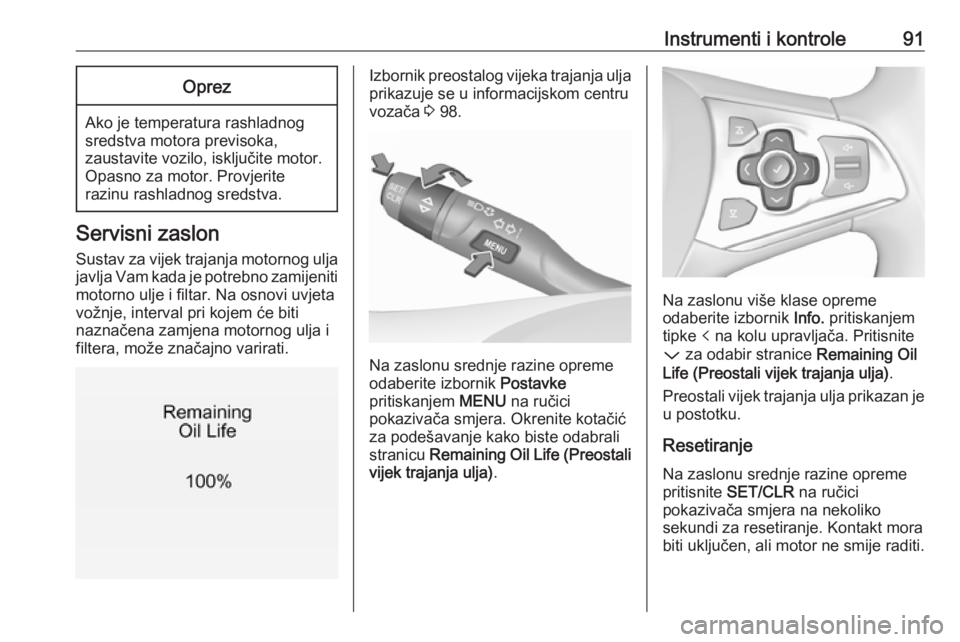

Instrumenti i kontrole91Oprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Servisni zaslon
Sustav za vijek trajanja motornog ulja
javlja Vam kada je potrebno zamijeniti motorno ulje i filtar. Na osnovi uvjeta
vožnje, interval pri kojem će biti
naznačena zamjena motornog ulja i
filtera, može značajno varirati.
Izbornik preostalog vijeka trajanja ulja prikazuje se u informacijskom centru
vozača 3 98.
Na zaslonu srednje razine opreme
odaberite izbornik Postavke
pritiskanjem MENU na ručici
pokazivača smjera. Okrenite kotačić
za podešavanje kako biste odabrali
stranicu Remaining Oil Life (Preostali
vijek trajanja ulja) .
Na zaslonu više klase opreme
odaberite izbornik Info. pritiskanjem
tipke p na kolu upravljača. Pritisnite
P za odabir stranice Remaining Oil
Life (Preostali vijek trajanja ulja) .
Preostali vijek trajanja ulja prikazan je u postotku.
Resetiranje
Na zaslonu srednje razine opreme
pritisnite SET/CLR na ručici
pokazivača smjera na nekoliko
sekundi za resetiranje. Kontakt mora biti uključen, ali motor ne smije raditi.

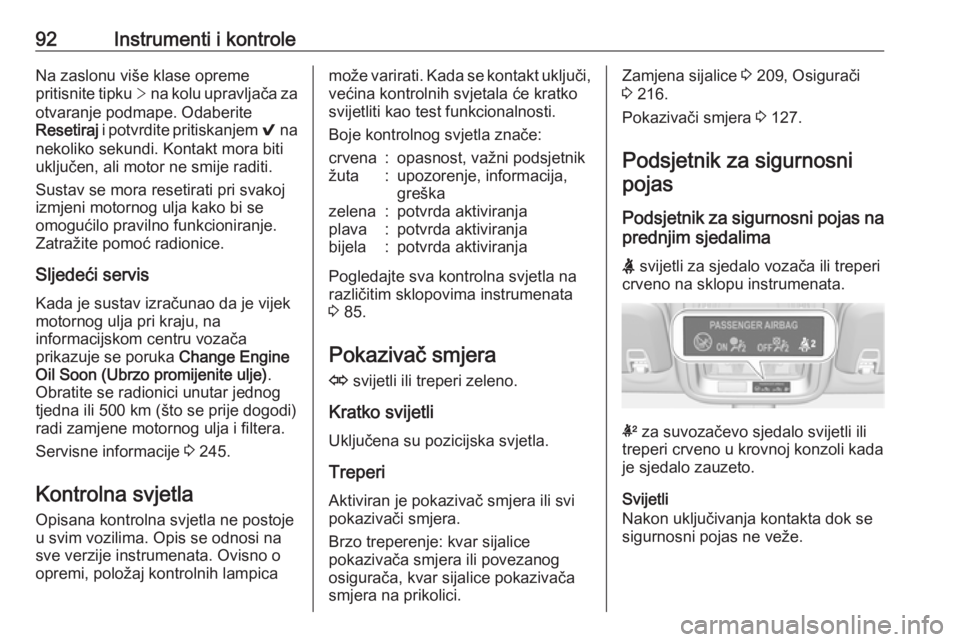

92Instrumenti i kontroleNa zaslonu više klase opreme
pritisnite tipku > na kolu upravljača za
otvaranje podmape. Odaberite
Resetiraj i potvrdite pritiskanjem 9 na
nekoliko sekundi. Kontakt mora biti uključen, ali motor ne smije raditi.
Sustav se mora resetirati pri svakoj
izmjeni motornog ulja kako bi se
omogućilo pravilno funkcioniranje.
Zatražite pomoć radionice.
Sljedeći servis
Kada je sustav izračunao da je vijek
motornog ulja pri kraju, na
informacijskom centru vozača
prikazuje se poruka Change Engine
Oil Soon (Ubrzo promijenite ulje) .
Obratite se radionici unutar jednog
tjedna ili 500 km (što se prije dogodi)
radi zamjene motornog ulja i filtera.
Servisne informacije 3 245.
Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih lampicamože varirati. Kada se kontakt uključi, većina kontrolnih svjetala će kratko
svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:crvena:opasnost, važni podsjetnikžuta:upozorenje, informacija,
greškazelena:potvrda aktiviranjaplava:potvrda aktiviranjabijela:potvrda aktiviranja
Pogledajte sva kontrolna svjetla na
različitim sklopovima instrumenata
3 85.
Pokazivač smjera
O svijetli ili treperi zeleno.
Kratko svijetli Uključena su pozicijska svjetla.
Treperi
Aktiviran je pokazivač smjera ili svi pokazivači smjera.
Brzo treperenje: kvar sijalice
pokazivača smjera ili povezanog
osigurača, kvar sijalice pokazivača
smjera na prikolici.
Zamjena sijalice 3 209, Osigurači
3 216.
Pokazivači smjera 3 127.
Podsjetnik za sigurnosni pojas
Podsjetnik za sigurnosni pojas na
prednjim sjedalima
X svijetli za sjedalo vozača ili treperi
crveno na sklopu instrumenata.
k za suvozačevo sjedalo svijetli ili
treperi crveno u krovnoj konzoli kada
je sjedalo zauzeto.
Svijetli
Nakon uključivanja kontakta dok se
sigurnosni pojas ne veže.

Instrumenti i kontrole93Treperi
Nakon pokretanja motora do
maksimalno 100 sekundi, dok se sigurnosni pojas ne pričvrsti.
Status sigurnosnog pojasa na
stražnjim sjedalima (vozila sa
zaslonom srednje razine opreme)
X svijetli ili bljeska bijelo ili sivo na
informacijskom centru vozača, nakon pokretanja motora.
Svijetli bijelo
Sigurnosni pojas je nezakopčan.
Svijetli sivo
Sigurnosni pojas je zakopčan.
Bljeska bijelo ili sivo
Zakopčan sigurnosni pojas je
otkopčan.
Vezanje sigurnosnog pojasa 3 52.
Status sigurnosnog pojasa na stražnjim sjedalima (vozila sa
zaslonom visoke razine opreme)
X svijetli zeleno ili sivo ili bljeska žuto
na informacijskom centru vozača, nakon pokretanja motora.Svijetli sivo
Sigurnosni pojas je nezakopčan.
Svijetli zeleno
Sigurnosni pojas je zakopčan.
Treperi žuto
Zakopčan sigurnosni pojas je
otkopčan.
Vezanje sigurnosnog pojasa 3 52.
Zračni jastuci i zatezači
pojaseva
v svijetli crveno.
Pri uključivanju kontakta, kontrolno
svjetlo će zasvijetliti na otprilike
četiri sekunde . Ukoliko ne zasvijetli ili
se ne ugasi nakon četiri sekunde, ili svijetli za vrijeme vožnje, postoji
greška u sustavu zračnih jastuka.
Zatražite pomoć radionice. Zračni
jastuci i zatezači pojasa se možda
neće aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9
Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa, zračni jastuci 3 51,
3 53.
Deaktiviranje zračnog jastuka
V svijetli žuto.
Zračni jastuk suvozača je aktiviran.
* svijetli žuto.
Zračni jastuk suvozača je deaktiviran. Deaktiviranje zračnog jastuka 3 58.
Sustav punjenja
p svijetli crveno.

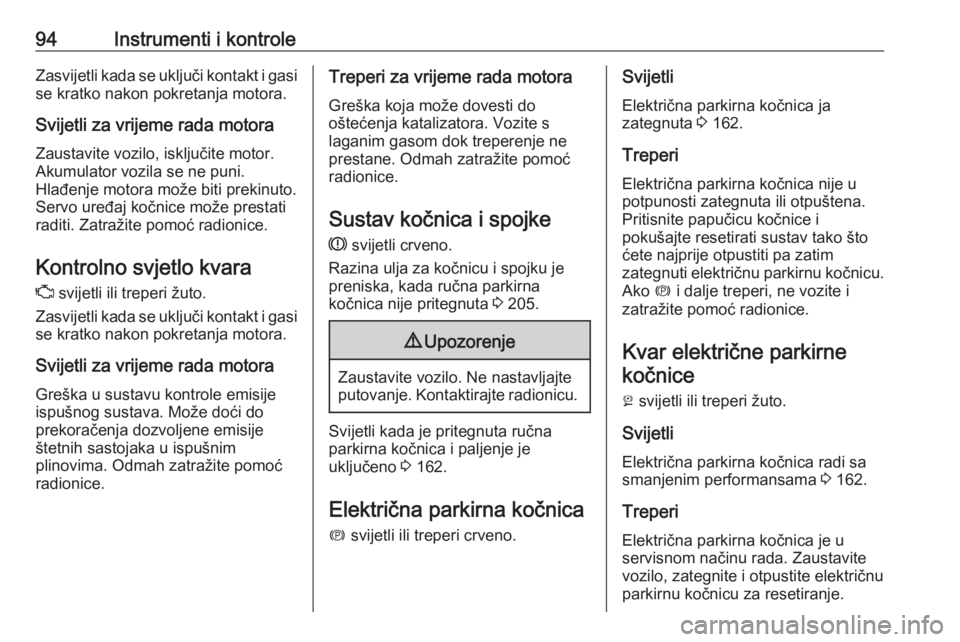

94Instrumenti i kontroleZasvijetli kada se uključi kontakt i gasi
se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć radionice.
Kontrolno svjetlo kvara
Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Sustav kočnica i spojkeR svijetli crveno.
Razina ulja za kočnicu i spojku je
preniska, kada ručna parkirna
kočnica nije pritegnuta 3 205.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli kada je pritegnuta ručna
parkirna kočnica i paljenje je
uključeno 3 162.
Električna parkirna kočnica
m svijetli ili treperi crveno.
Svijetli
Električna parkirna kočnica ja
zategnuta 3 162.
Treperi
Električna parkirna kočnica nije u potpunosti zategnuta ili otpuštena.
Pritisnite papučicu kočnice i
pokušajte resetirati sustav tako što
ćete najprije otpustiti pa zatim
zategnuti električnu parkirnu kočnicu. Ako m i dalje treperi, ne vozite i
zatražite pomoć radionice.
Kvar električne parkirne kočnice
j svijetli ili treperi žuto.
Svijetli
Električna parkirna kočnica radi sa
smanjenim performansama 3 162.
Treperi
Električna parkirna kočnica je u
servisnom načinu rada. Zaustavite
vozilo, zategnite i otpustite električnu parkirnu kočnicu za resetiranje.

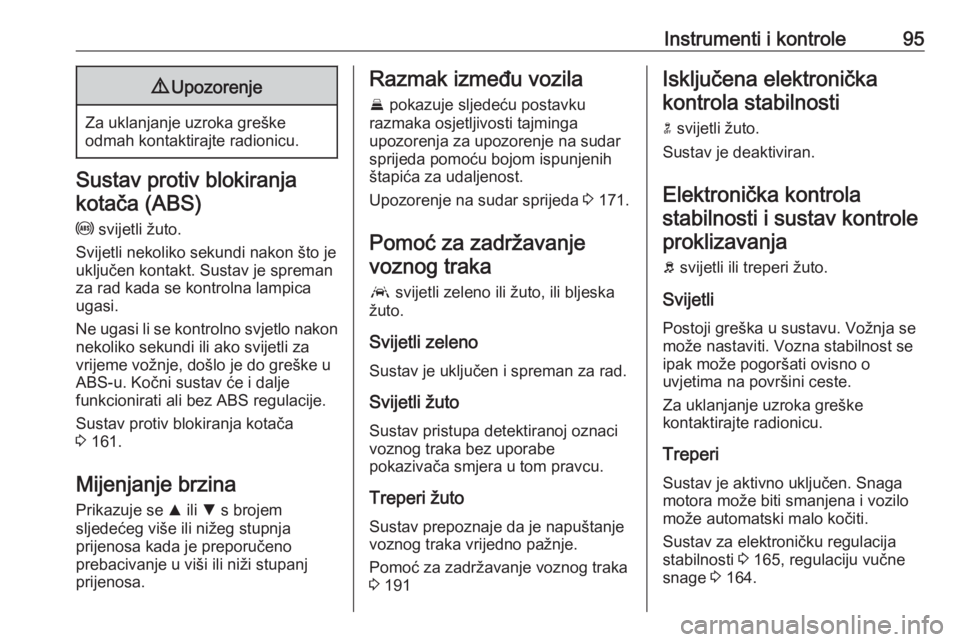

Instrumenti i kontrole959Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Sustav protiv blokiranja
kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon
nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati ali bez ABS regulacije.
Sustav protiv blokiranja kotača
3 161.
Mijenjanje brzina
Prikazuje se R ili S s brojem
sljedećeg više ili nižeg stupnja
prijenosa kada je preporučeno
prebacivanje u viši ili niži stupanj
prijenosa.
Razmak između vozila
E pokazuje sljedeću postavku
razmaka osjetljivosti tajminga
upozorenja za upozorenje na sudar
sprijeda pomoću bojom ispunjenih
štapića za udaljenost.
Upozorenje na sudar sprijeda 3 171.
Pomoć za zadržavanje voznog traka
a svijetli zeleno ili žuto, ili bljeska
žuto.
Svijetli zelenoSustav je uključen i spreman za rad.
Svijetli žuto
Sustav pristupa detektiranoj oznaci voznog traka bez uporabe
pokazivača smjera u tom pravcu.
Treperi žuto
Sustav prepoznaje da je napuštanje
voznog traka vrijedno pažnje.
Pomoć za zadržavanje voznog traka
3 191Isključena elektronička
kontrola stabilnosti
n svijetli žuto.
Sustav je deaktiviran.
Elektronička kontrola stabilnosti i sustav kontroleproklizavanja
b svijetli ili treperi žuto.
Svijetli
Postoji greška u sustavu. Vožnja se može nastaviti. Vozna stabilnost se
ipak može pogoršati ovisno o
uvjetima na površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Treperi Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo može automatski malo kočiti.
Sustav za elektroničku regulacija
stabilnosti 3 165, regulaciju vučne
snage 3 164.

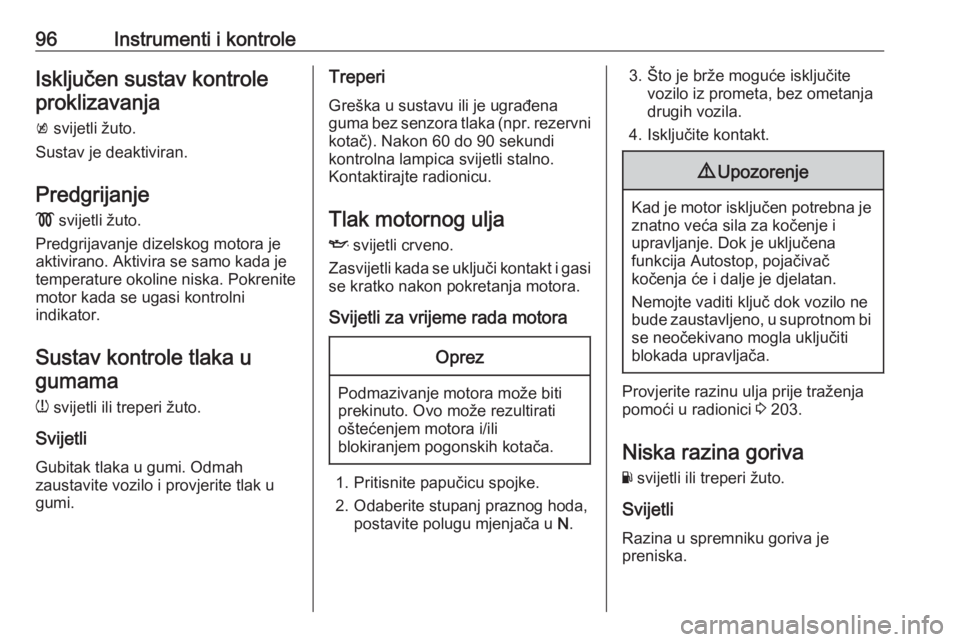

96Instrumenti i kontroleIsključen sustav kontroleproklizavanja
k svijetli žuto.
Sustav je deaktiviran.
Predgrijanje
! svijetli žuto.
Predgrijavanje dizelskog motora je
aktivirano. Aktivira se samo kada je
temperature okoline niska. Pokrenite motor kada se ugasi kontrolni
indikator.
Sustav kontrole tlaka u gumama
w svijetli ili treperi žuto.
Svijetli
Gubitak tlaka u gumi. Odmah
zaustavite vozilo i provjerite tlak u
gumi.Treperi
Greška u sustavu ili je ugrađena
guma bez senzora tlaka (npr. rezervni
kotač). Nakon 60 do 90 sekundi
kontrolna lampica svijetli stalno.
Kontaktirajte radionicu.
Tlak motornog ulja
I svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite papučicu spojke.
2. Odaberite stupanj praznog hoda, postavite polugu mjenjača u N.
3. Što je brže moguće isključite
vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.9 Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje. Dok je uključena
funkcija Autostop, pojačivač
kočenja će i dalje je djelatan.
Nemojte vaditi ključ dok vozilo ne
bude zaustavljeno, u suprotnom bi se neočekivano mogla uključiti
blokada upravljača.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 203.
Niska razina goriva
Y svijetli ili treperi žuto.
Svijetli
Razina u spremniku goriva je
preniska.

Instrumenti i kontrole97Treperi
Gorivo je pri kraju. Odmah nadolijte.
Ne dozvolite da se spremnik isprazni.
Punjenje goriva 3 194.
Katalizator 3 154.
Odzračivanje sustava diesel goriva 3 208.
Blokada motora d treperi žuto.
Greška u sustavu blokade motora.
Motor se ne može pokrenuti.
Vanjsko svjetlo
8 svijetli zeleno.
Uključena su vanjska svjetla 3 120.
Dugo svjetlo
C svijetli plavo.
Svijetli kad je uključeno dugo svjetlo ili tijekom upozorenja prednjim
svjetlima 3 121.Pomoć za duga svjetla
f svijetli zeleno.
Pomoć dugog svjetla je aktivirana,
pogledajte LED prednja svjetla
3 122.
LED prednja svjetla f svijetli ili treperi žuto.
Svijetli
Greška u sustavu.
Zatražite pomoć radionice.
Treperi
Sustav je prebačen na simetrična
kratka svjetla.
Kontrolno svjetlo f treperi približno
četiri sekunde nakon uključenja
kontakta, kao podsjetnik na
simetrična prednja svjetla 3 122.
Svjetlo za maglu
> svijetli zeleno.
Uključena su prednja svjetla za maglu 3 127.Stražnje svjetlo za maglu
r svijetli žuto.
Uključeno je stražnje svjetlo za maglu
3 127.
Tempomat
m svijetli bijelo ili zeleno.
Svijetli bijelo Sustav je uključen.
Svijetli zeleno
Tempomat je uključen. Zadana brzina
se pokazuje u informacijskom centru
vozača.
Tempomat 3 167.
Otkriveno je vozilo ispred sustava
A svijetli zeleno ili žuto.
Svijetli zeleno Otkriveno je vozilo ispred sustava u
istom traku.

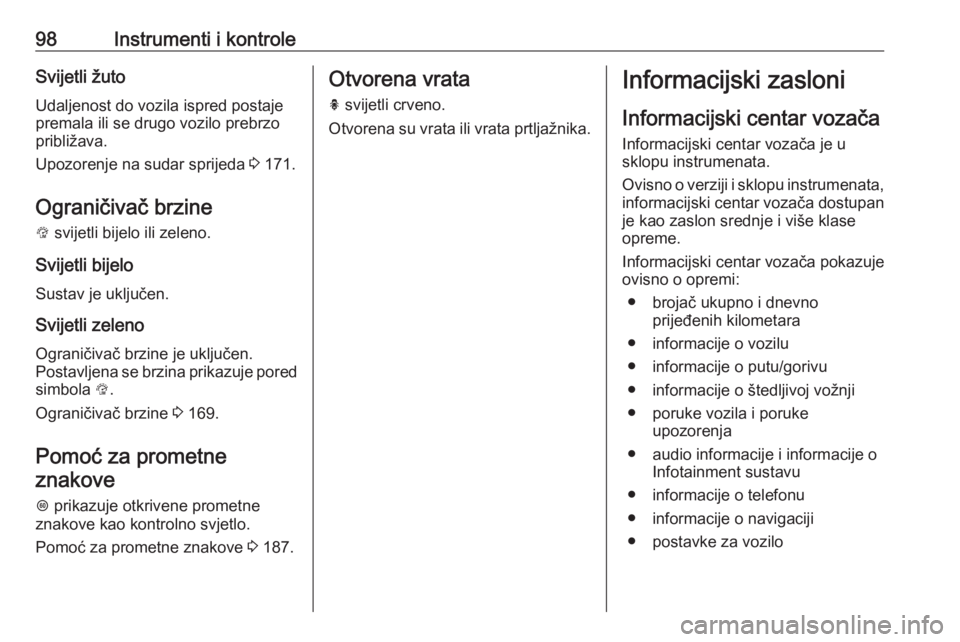

98Instrumenti i kontroleSvijetli žuto
Udaljenost do vozila ispred postaje premala ili se drugo vozilo prebrzo
približava.
Upozorenje na sudar sprijeda 3 171.
Ograničivač brzine
L svijetli bijelo ili zeleno.
Svijetli bijelo Sustav je uključen.
Svijetli zelenoOgraničivač brzine je uključen.
Postavljena se brzina prikazuje pored
simbola L.
Ograničivač brzine 3 169.
Pomoć za prometne
znakove
L prikazuje otkrivene prometne
znakove kao kontrolno svjetlo.
Pomoć za prometne znakove 3 187.Otvorena vrata
h svijetli crveno.
Otvorena su vrata ili vrata prtljažnika.Informacijski zasloni
Informacijski centar vozača
Informacijski centar vozača je u
sklopu instrumenata.
Ovisno o verziji i sklopu instrumenata, informacijski centar vozača dostupan
je kao zaslon srednje i više klase
opreme.
Informacijski centar vozača pokazuje
ovisno o opremi:
● brojač ukupno i dnevno prijeđenih kilometara
● informacije o vozilu
● informacije o putu/gorivu
● informacije o štedljivoj vožnji
● poruke vozila i poruke upozorenja
● audio informacije i informacije o Infotainment sustavu
● informacije o telefonu
● informacije o navigaciji
● postavke za vozilo
