OPEL ASTRA K 2016 Priručnik za vlasnika (in Croatian)

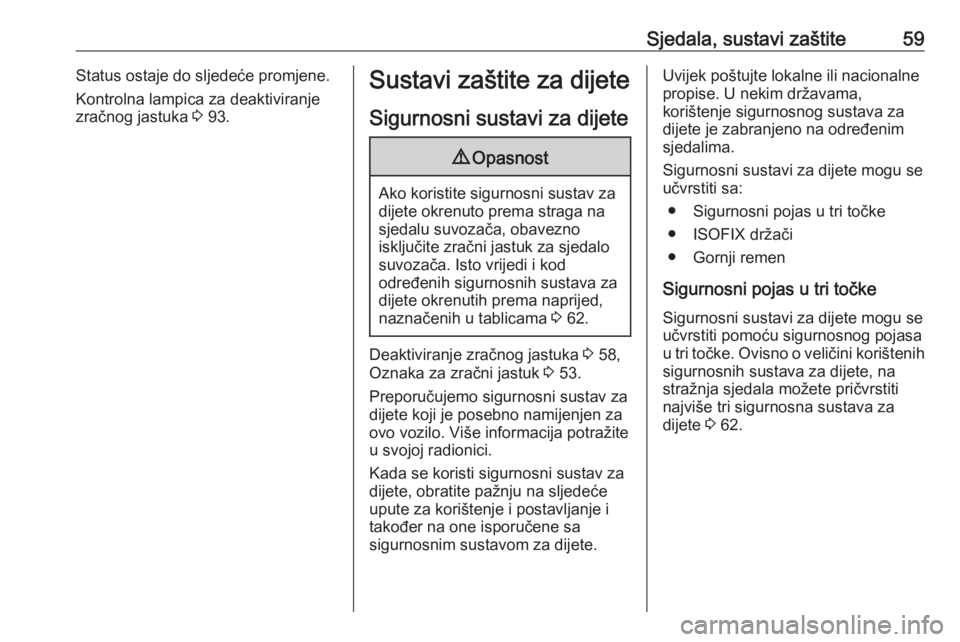

Sjedala, sustavi zaštite59Status ostaje do sljedeće promjene.
Kontrolna lampica za deaktiviranje
zračnog jastuka 3 93.Sustavi zaštite za dijete
Sigurnosni sustavi za dijete9 Opasnost
Ako koristite sigurnosni sustav za
dijete okrenuto prema straga na
sjedalu suvozača, obavezno
isključite zračni jastuk za sjedalo
suvozača. Isto vrijedi i kod
određenih sigurnosnih sustava za
dijete okrenutih prema naprijed,
naznačenih u tablicama 3 62.
Deaktiviranje zračnog jastuka 3 58,
Oznaka za zračni jastuk 3 53.
Preporučujemo sigurnosni sustav za
dijete koji je posebno namijenjen za
ovo vozilo. Više informacija potražite
u svojoj radionici.
Kada se koristi sigurnosni sustav za
dijete, obratite pažnju na sljedeće
upute za korištenje i postavljanje i
također na one isporučene sa
sigurnosnim sustavom za dijete.
Uvijek poštujte lokalne ili nacionalne
propise. U nekim državama,
korištenje sigurnosnog sustava za
dijete je zabranjeno na određenim
sjedalima.
Sigurnosni sustavi za dijete mogu se
učvrstiti sa:
● Sigurnosni pojas u tri točke
● ISOFIX držači
● Gornji remen
Sigurnosni pojas u tri točke
Sigurnosni sustavi za dijete mogu se
učvrstiti pomoću sigurnosnog pojasa
u tri točke. Ovisno o veličini korištenih
sigurnosnih sustava za dijete, na
stražnja sjedala možete pričvrstiti
najviše tri sigurnosna sustava za
dijete 3 62.

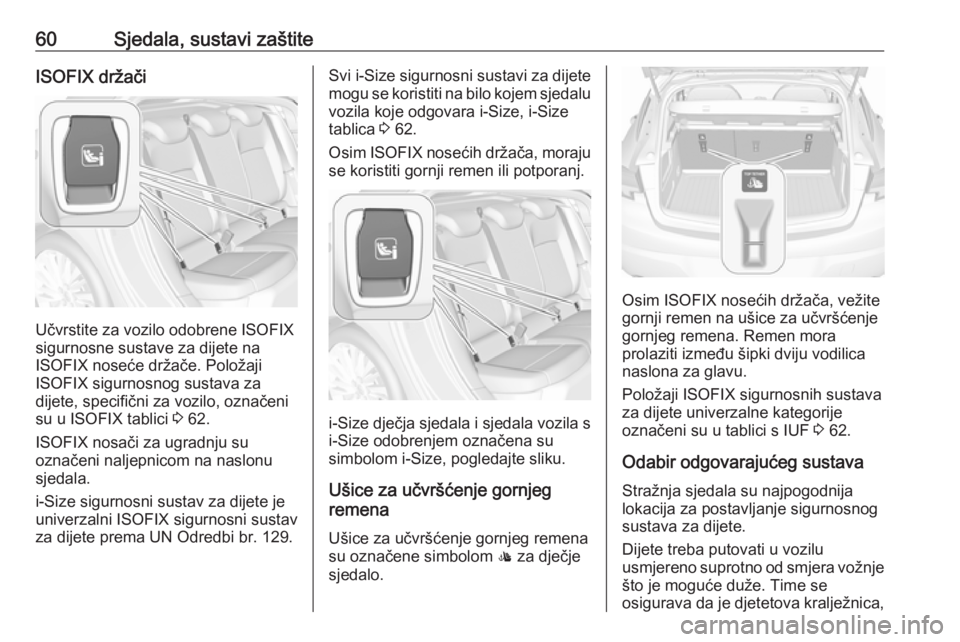

60Sjedala, sustavi zaštiteISOFIX držači
Učvrstite za vozilo odobrene ISOFIX
sigurnosne sustave za dijete na
ISOFIX noseće držače. Položaji
ISOFIX sigurnosnog sustava za
dijete, specifični za vozilo, označeni
su u ISOFIX tablici 3 62.
ISOFIX nosači za ugradnju su
označeni naljepnicom na naslonu
sjedala.
i-Size sigurnosni sustav za dijete je univerzalni ISOFIX sigurnosni sustav
za dijete prema UN Odredbi br. 129.
Svi i-Size sigurnosni sustavi za dijete
mogu se koristiti na bilo kojem sjedalu
vozila koje odgovara i-Size, i-Size
tablica 3 62.
Osim ISOFIX nosećih držača, moraju se koristiti gornji remen ili potporanj.
i-Size dječja sjedala i sjedala vozila s
i-Size odobrenjem označena su
simbolom i-Size, pogledajte sliku.
Ušice za učvršćenje gornjeg
remena
Ušice za učvršćenje gornjeg remenasu označene simbolom : za dječje
sjedalo.
Osim ISOFIX nosećih držača, vežite
gornji remen na ušice za učvršćenje
gornjeg remena. Remen mora
prolaziti između šipki dviju vodilica
naslona za glavu.
Položaji ISOFIX sigurnosnih sustava za dijete univerzalne kategorije
označeni su u tablici s IUF 3 62.
Odabir odgovarajućeg sustava
Stražnja sjedala su najpogodnija
lokacija za postavljanje sigurnosnog
sustava za dijete.
Dijete treba putovati u vozilu usmjereno suprotno od smjera vožnje što je moguće duže. Time se
osigurava da je djetetova kralježnica,

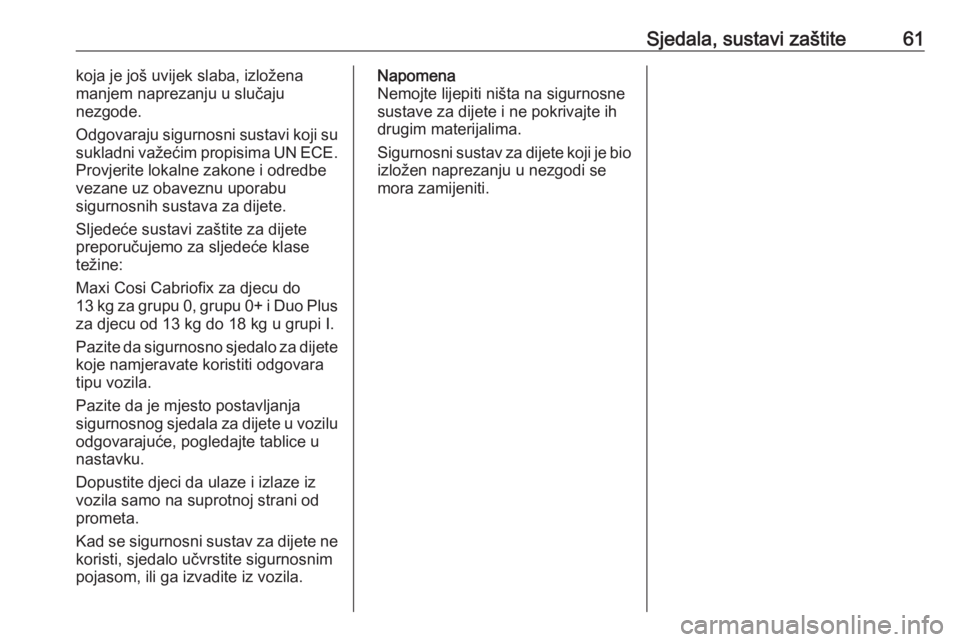

Sjedala, sustavi zaštite61koja je još uvijek slaba, izložena
manjem naprezanju u slučaju
nezgode.
Odgovaraju sigurnosni sustavi koji su
sukladni važećim propisima UN ECE .
Provjerite lokalne zakone i odredbe
vezane uz obaveznu uporabu
sigurnosnih sustava za dijete.
Sljedeće sustavi zaštite za dijete
preporučujemo za sljedeće klase
težine:
Maxi Cosi Cabriofix za djecu do
13 kg za grupu 0, grupu 0+ i Duo Plus za djecu od 13 kg do 18 kg u grupi I.
Pazite da sigurnosno sjedalo za dijete
koje namjeravate koristiti odgovara
tipu vozila.
Pazite da je mjesto postavljanja
sigurnosnog sjedala za dijete u vozilu
odgovarajuće, pogledajte tablice u
nastavku.
Dopustite djeci da ulaze i izlaze iz
vozila samo na suprotnoj strani od
prometa.
Kad se sigurnosni sustav za dijete ne koristi, sjedalo učvrstite sigurnosnim
pojasom, ili ga izvadite iz vozila.Napomena
Nemojte lijepiti ništa na sigurnosne sustave za dijete i ne pokrivajte ih
drugim materijalima.
Sigurnosni sustav za dijete koji je bio
izložen naprezanju u nezgodi se
mora zamijeniti.

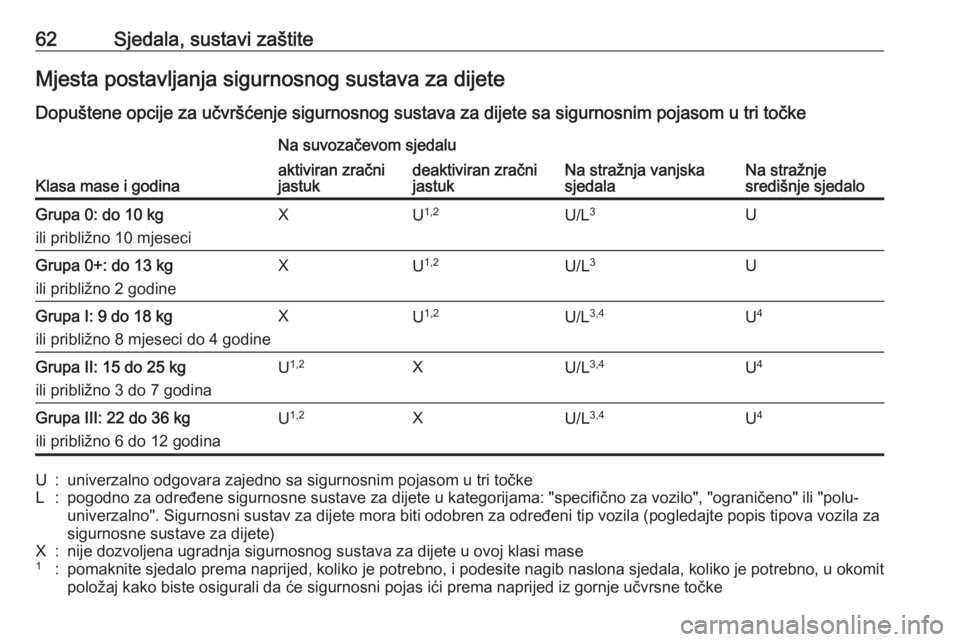

62Sjedala, sustavi zaštiteMjesta postavljanja sigurnosnog sustava za dijete
Dopuštene opcije za učvršćenje sigurnosnog sustava za dijete sa sigurnosnim pojasom u tri točke
Klasa mase i godina
Na suvozačevom sjedalu
Na stražnja vanjska
sjedalaNa stražnje
središnje sjedalo
aktiviran zračni
jastukdeaktiviran zračni
jastukGrupa 0: do 10 kg
ili približno 10 mjeseciXU 1,2U/L 3UGrupa 0+: do 13 kg
ili približno 2 godineXU 1,2U/L 3UGrupa I: 9 do 18 kg
ili približno 8 mjeseci do 4 godineXU 1,2U/L 3,4U4Grupa II: 15 do 25 kg
ili približno 3 do 7 godinaU 1,2XU/L 3,4U4Grupa III: 22 do 36 kg
ili približno 6 do 12 godinaU 1,2XU/L 3,4U4U:univerzalno odgovara zajedno sa sigurnosnim pojasom u tri točkeL:pogodno za određene sigurnosne sustave za dijete u kategorijama: "specifično za vozilo", "ograničeno" ili "polu-
univerzalno". Sigurnosni sustav za dijete mora biti odobren za određeni tip vozila (pogledajte popis tipova vozila za
sigurnosne sustave za dijete)X:nije dozvoljena ugradnja sigurnosnog sustava za dijete u ovoj klasi mase1:pomaknite sjedalo prema naprijed, koliko je potrebno, i podesite nagib naslona sjedala, koliko je potrebno, u okomit
položaj kako biste osigurali da će sigurnosni pojas ići prema naprijed iz gornje učvrsne točke

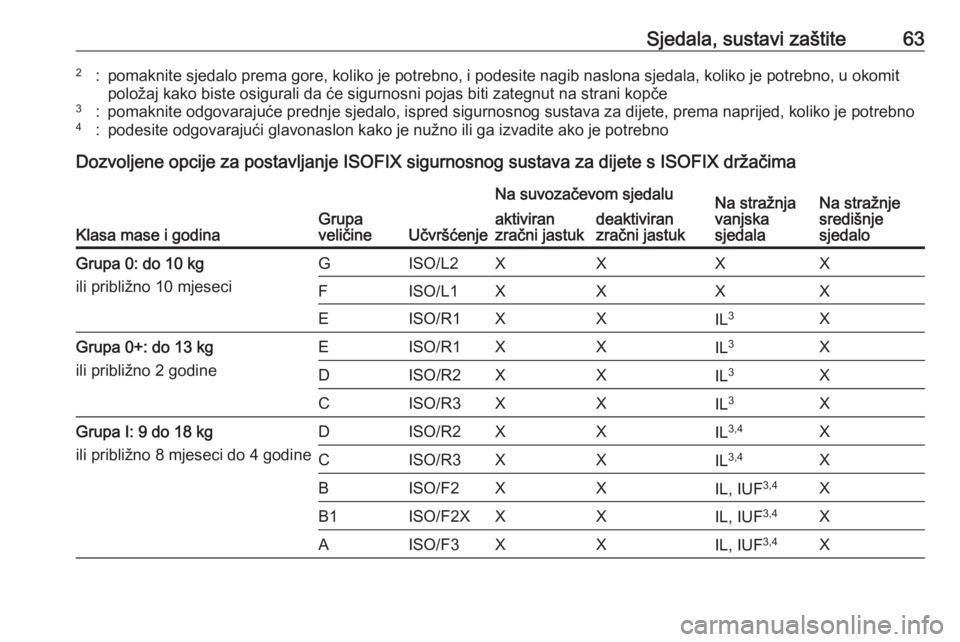

Sjedala, sustavi zaštite632:pomaknite sjedalo prema gore, koliko je potrebno, i podesite nagib naslona sjedala, koliko je potrebno, u okomitpoložaj kako biste osigurali da će sigurnosni pojas biti zategnut na strani kopče3:pomaknite odgovarajuće prednje sjedalo, ispred sigurnosnog sustava za dijete, prema naprijed, koliko je potrebno4:podesite odgovarajući glavonaslon kako je nužno ili ga izvadite ako je potrebno
Dozvoljene opcije za postavljanje ISOFIX sigurnosnog sustava za dijete s ISOFIX držačima
Klasa mase i godinaGrupa
veličineUčvršćenje
Na suvozačevom sjedaluNa stražnja
vanjska
sjedalaNa stražnje
središnje
sjedaloaktiviran
zračni jastukdeaktiviran
zračni jastukGrupa 0: do 10 kg
ili približno 10 mjeseciGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XGrupa 0+: do 13 kg
ili približno 2 godineEISO/R1XXIL 3XDISO/R2XXIL3XCISO/R3XXIL 3XGrupa I: 9 do 18 kg
ili približno 8 mjeseci do 4 godineDISO/R2XXIL 3,4XCISO/R3XXIL3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF 3,4X

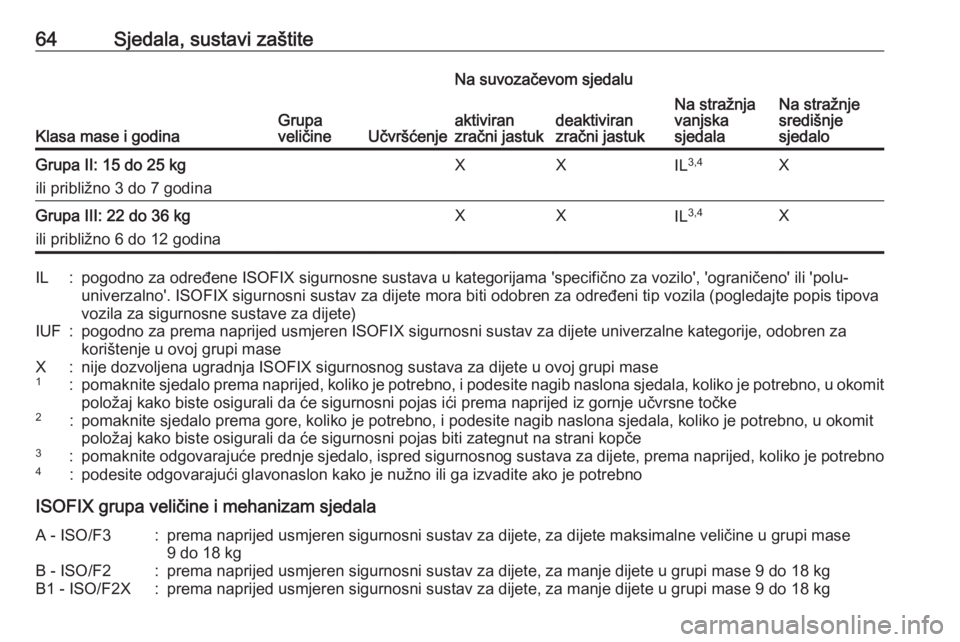

64Sjedala, sustavi zaštite
Klasa mase i godinaGrupa
veličineUčvršćenje
Na suvozačevom sjedalu
Na stražnja
vanjska
sjedalaNa stražnje
središnje
sjedaloaktiviran
zračni jastukdeaktiviran
zračni jastukGrupa II: 15 do 25 kg
ili približno 3 do 7 godinaXXIL 3,4XGrupa III: 22 do 36 kg
ili približno 6 do 12 godinaXXIL 3,4XIL:pogodno za određene ISOFIX sigurnosne sustava u kategorijama 'specifično za vozilo', 'ograničeno' ili 'polu-
univerzalno'. ISOFIX sigurnosni sustav za dijete mora biti odobren za određeni tip vozila (pogledajte popis tipova
vozila za sigurnosne sustave za dijete)IUF:pogodno za prema naprijed usmjeren ISOFIX sigurnosni sustav za dijete univerzalne kategorije, odobren za
korištenje u ovoj grupi maseX:nije dozvoljena ugradnja ISOFIX sigurnosnog sustava za dijete u ovoj grupi mase1:pomaknite sjedalo prema naprijed, koliko je potrebno, i podesite nagib naslona sjedala, koliko je potrebno, u okomit položaj kako biste osigurali da će sigurnosni pojas ići prema naprijed iz gornje učvrsne točke2:pomaknite sjedalo prema gore, koliko je potrebno, i podesite nagib naslona sjedala, koliko je potrebno, u okomitpoložaj kako biste osigurali da će sigurnosni pojas biti zategnut na strani kopče3:pomaknite odgovarajuće prednje sjedalo, ispred sigurnosnog sustava za dijete, prema naprijed, koliko je potrebno4:podesite odgovarajući glavonaslon kako je nužno ili ga izvadite ako je potrebno
ISOFIX grupa veličine i mehanizam sjedala
A - ISO/F3:prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase 9 do 18 kgB - ISO/F2:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgB1 - ISO/F2X:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kg

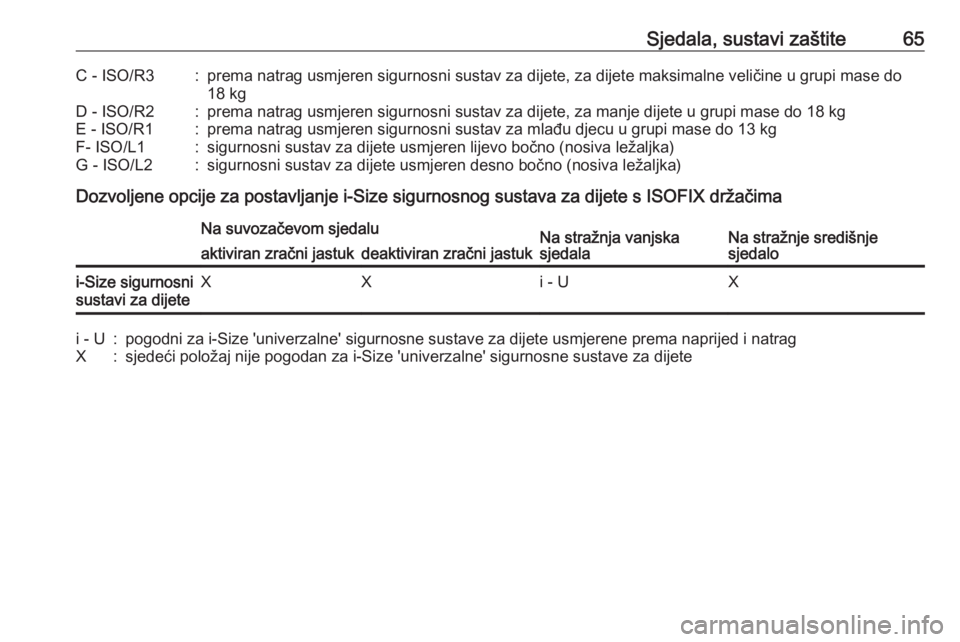

Sjedala, sustavi zaštite65C - ISO/R3:prema natrag usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do18 kgD - ISO/R2:prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kgE - ISO/R1:prema natrag usmjeren sigurnosni sustav za mlađu djecu u grupi mase do 13 kgF- ISO/L1:sigurnosni sustav za dijete usmjeren lijevo bočno (nosiva ležaljka)G - ISO/L2:sigurnosni sustav za dijete usmjeren desno bočno (nosiva ležaljka)
Dozvoljene opcije za postavljanje i-Size sigurnosnog sustava za dijete s ISOFIX držačima
Na suvozačevom sjedaluNa stražnja vanjska
sjedalaNa stražnje središnje
sjedaloaktiviran zračni jastukdeaktiviran zračni jastuki-Size sigurnosni
sustavi za dijeteXXi - UXi - U:pogodni za i-Size 'univerzalne' sigurnosne sustave za dijete usmjerene prema naprijed i natragX:sjedeći položaj nije pogodan za i-Size 'univerzalne' sigurnosne sustave za dijete

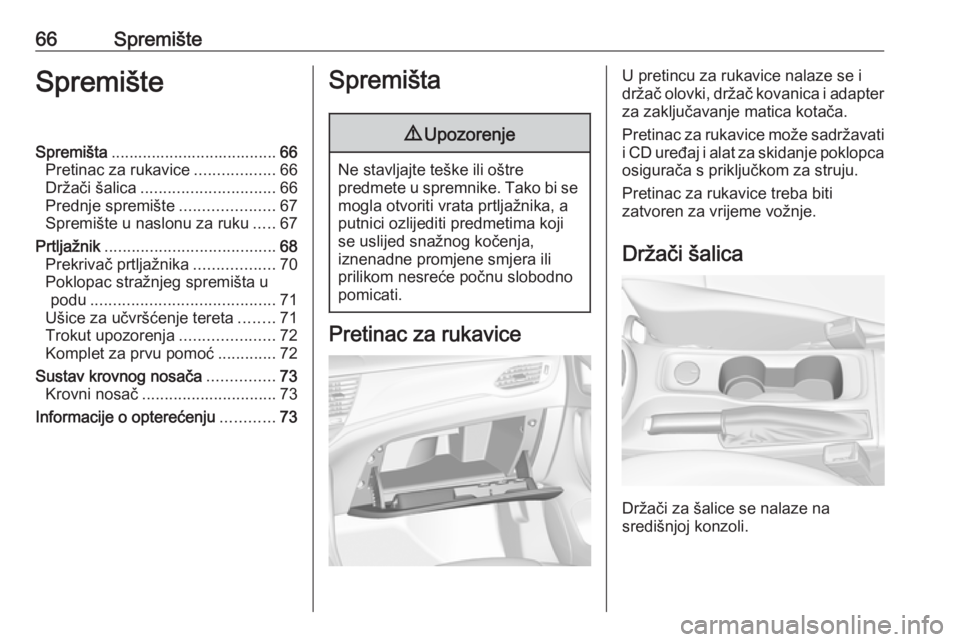

66SpremišteSpremišteSpremišta..................................... 66
Pretinac za rukavice ..................66
Držači šalica .............................. 66
Prednje spremište .....................67
Spremište u naslonu za ruku .....67
Prtljažnik ...................................... 68
Prekrivač prtljažnika ..................70
Poklopac stražnjeg spremišta u podu ......................................... 71
Ušice za učvršćenje tereta ........71
Trokut upozorenja .....................72
Komplet za prvu pomoć .............72
Sustav krovnog nosača ...............73
Krovni nosač .............................. 73
Informacije o opterećenju ............73Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Pretinac za rukavice
U pretincu za rukavice nalaze se i
držač olovki, držač kovanica i adapter za zaključavanje matica kotača.
Pretinac za rukavice može sadržavati
i CD uređaj i alat za skidanje poklopca osigurača s priključkom za struju.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Držači šalica
Držači za šalice se nalaze na
središnjoj konzoli.

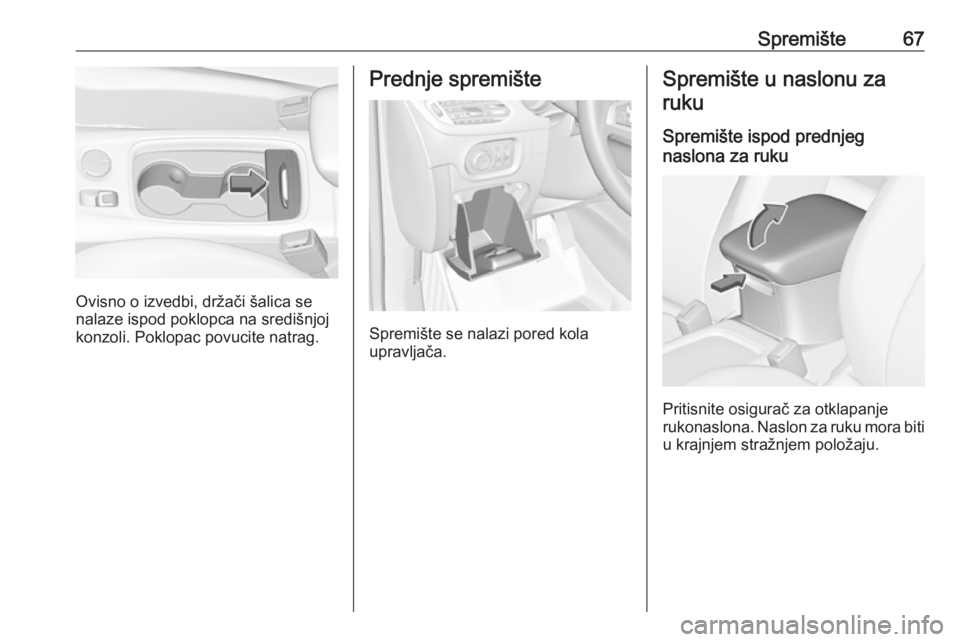

Spremište67
Ovisno o izvedbi, držači šalica se
nalaze ispod poklopca na središnjoj
konzoli. Poklopac povucite natrag.
Prednje spremište
Spremište se nalazi pored kola
upravljača.
Spremište u naslonu za
ruku
Spremište ispod prednjeg
naslona za ruku
Pritisnite osigurač za otklapanje
rukonaslona. Naslon za ruku mora biti
u krajnjem stražnjem položaju.

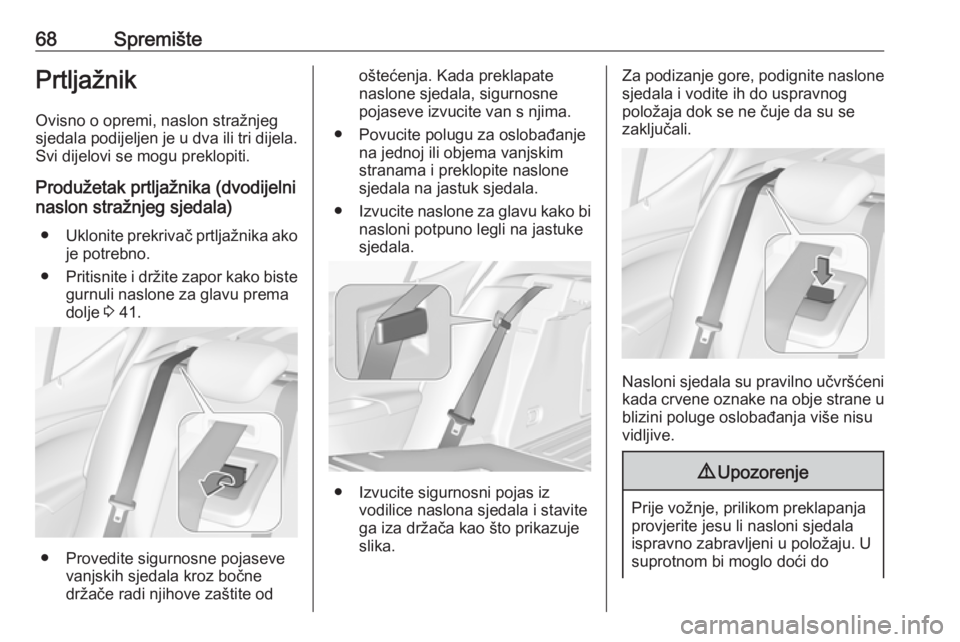

68SpremištePrtljažnikOvisno o opremi, naslon stražnjeg
sjedala podijeljen je u dva ili tri dijela. Svi dijelovi se mogu preklopiti.
Produžetak prtljažnika (dvodijelni
naslon stražnjeg sjedala)
● Uklonite prekrivač prtljažnika ako
je potrebno.
● Pritisnite i držite zapor kako biste
gurnuli naslone za glavu prema
dolje 3 41.
● Provedite sigurnosne pojaseve
vanjskih sjedala kroz bočne
držače radi njihove zaštite od
oštećenja. Kada preklapate
naslone sjedala, sigurnosne
pojaseve izvucite van s njima.
● Povucite polugu za oslobađanje na jednoj ili objema vanjskim
stranama i preklopite naslone
sjedala na jastuk sjedala.
● Izvucite naslone za glavu kako bi
nasloni potpuno legli na jastuke
sjedala.
● Izvucite sigurnosni pojas iz vodilice naslona sjedala i stavite
ga iza držača kao što prikazuje
slika.
Za podizanje gore, podignite naslone sjedala i vodite ih do uspravnog
položaja dok se ne čuje da su se
zaključali.
Nasloni sjedala su pravilno učvršćeni
kada crvene oznake na obje strane u blizini poluge oslobađanja više nisu
vidljive.
9 Upozorenje
Prije vožnje, prilikom preklapanja
provjerite jesu li nasloni sjedala
ispravno zabravljeni u položaju. U suprotnom bi moglo doći do
