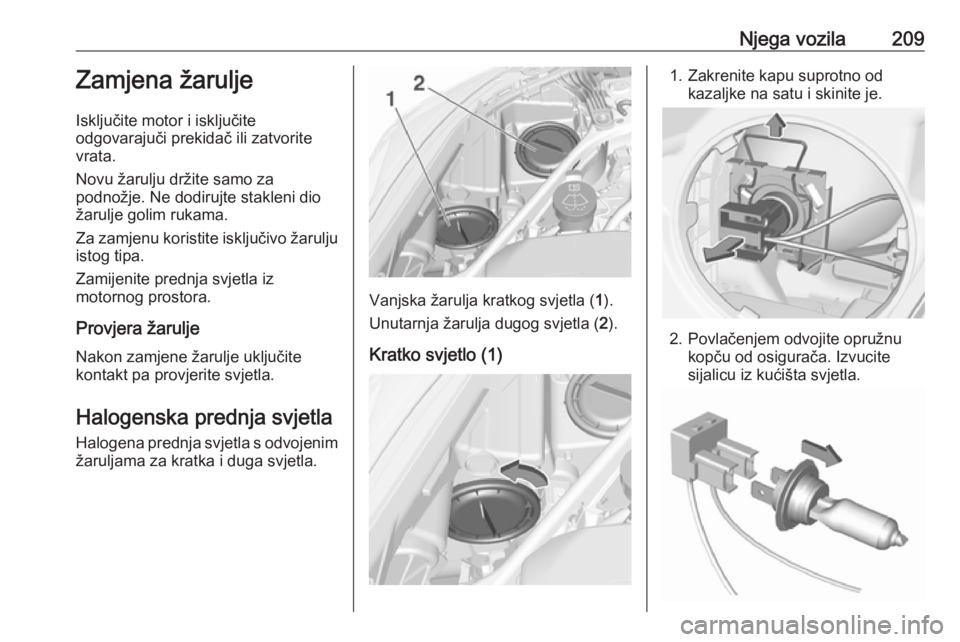

Njega vozila209Zamjena žarulje
Isključite motor i isključite
odgovarajuči prekidač ili zatvorite
vrata.
Novu žarulju držite samo za
podnožje. Ne dodirujte stakleni dio
žarulje golim rukama.
Za zamjenu koristite isključivo žarulju
istog tipa.
Zamijenite prednja svjetla iz
motornog prostora.
Provjera žarulje
Nakon zamjene žarulje uključite
kontakt pa provjerite svjetla.
Halogenska prednja svjetla
Halogena prednja svjetla s odvojenim
žaruljama za kratka i duga svjetla.
Vanjska žarulja kratkog svjetla ( 1).
Unutarnja žarulja dugog svjetla ( 2).
Kratko svjetlo (1)
1. Zakrenite kapu suprotno od kazaljke na satu i skinite je.
2. Povlačenjem odvojite opružnukopču od osigurača. Izvucite
sijalicu iz kućišta svjetla.

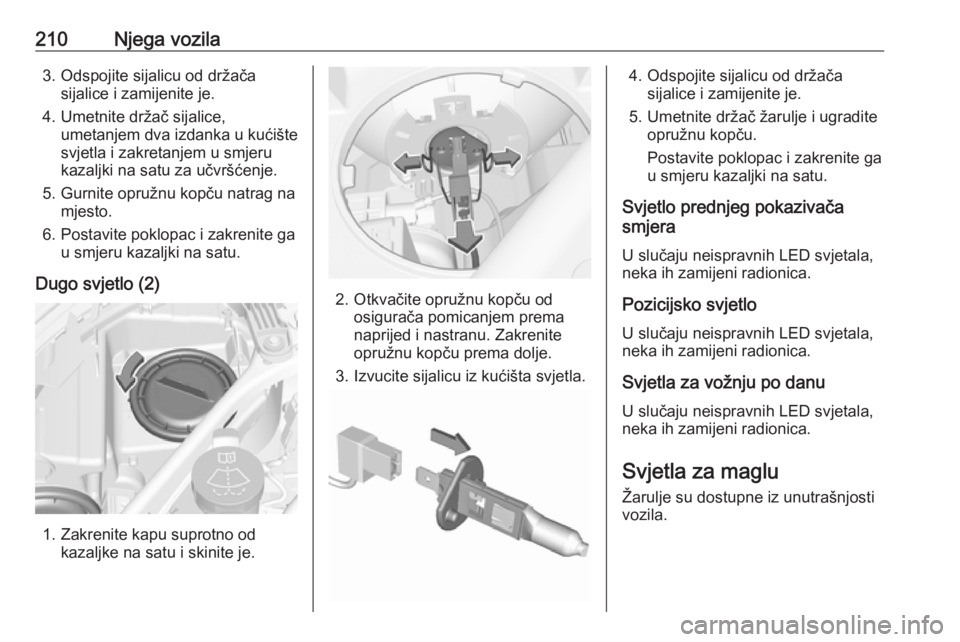

210Njega vozila3. Odspojite sijalicu od držačasijalice i zamijenite je.
4. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
5. Gurnite opružnu kopču natrag na mjesto.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Dugo svjetlo (2)
1. Zakrenite kapu suprotno od kazaljke na satu i skinite je.
2. Otkvačite opružnu kopču odosigurača pomicanjem prema
naprijed i nastranu. Zakrenite
opružnu kopču prema dolje.
3. Izvucite sijalicu iz kućišta svjetla.
4. Odspojite sijalicu od držača sijalice i zamijenite je.
5. Umetnite držač žarulje i ugradite opružnu kopču.
Postavite poklopac i zakrenite ga
u smjeru kazaljki na satu.
Svjetlo prednjeg pokazivača
smjera
U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
Pozicijsko svjetlo
U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
Svjetla za vožnju po danu U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
Svjetla za maglu
Žarulje su dostupne iz unutrašnjosti vozila.

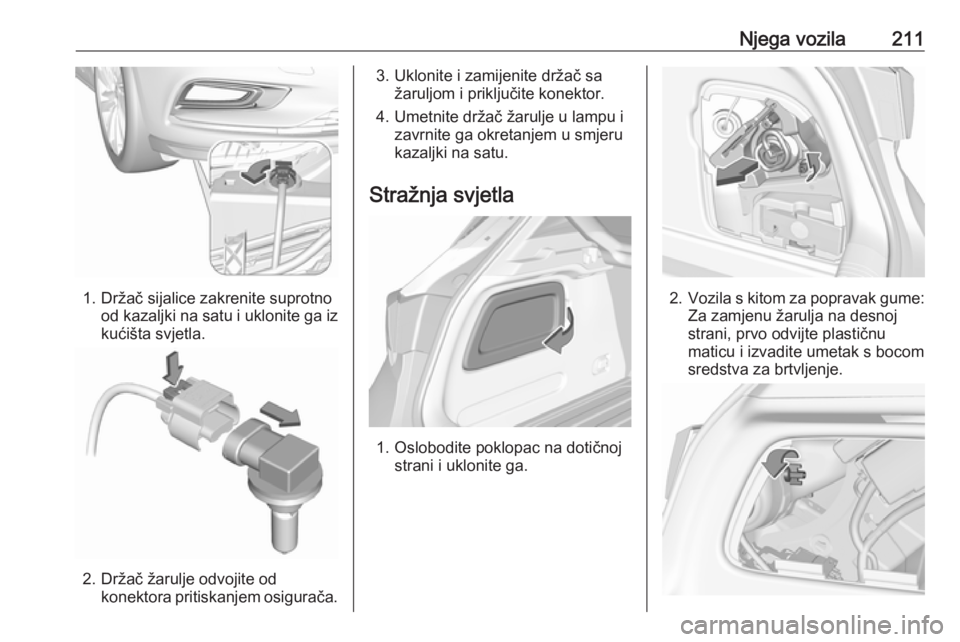

Njega vozila211
1. Držač sijalice zakrenite suprotnood kazaljki na satu i uklonite ga iz
kućišta svjetla.
2. Držač žarulje odvojite od konektora pritiskanjem osigurača.
3. Uklonite i zamijenite držač sažaruljom i priključite konektor.
4. Umetnite držač žarulje u lampu i zavrnite ga okretanjem u smjeru
kazaljki na satu.
Stražnja svjetla
1. Oslobodite poklopac na dotičnoj strani i uklonite ga.
2.Vozila s kitom za popravak gume:
Za zamjenu žarulja na desnoj
strani, prvo odvijte plastičnu
maticu i izvadite umetak s bocom
sredstva za brtvljenje.

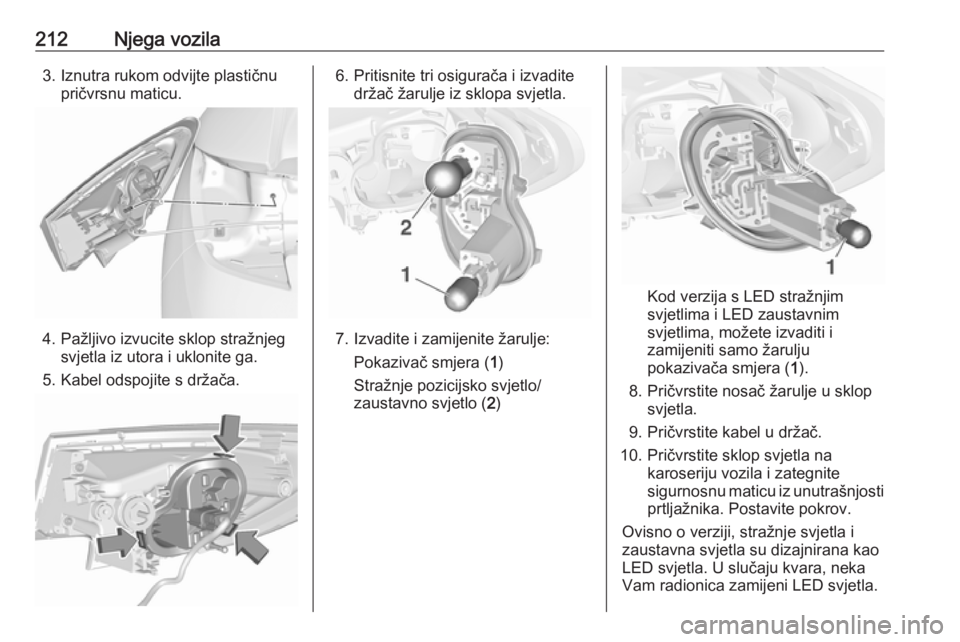

212Njega vozila3. Iznutra rukom odvijte plastičnupričvrsnu maticu.
4. Pažljivo izvucite sklop stražnjegsvjetla iz utora i uklonite ga.
5. Kabel odspojite s držača.
6. Pritisnite tri osigurača i izvadite držač žarulje iz sklopa svjetla.
7. Izvadite i zamijenite žarulje:
Pokazivač smjera ( 1)
Stražnje pozicijsko svjetlo/ zaustavno svjetlo ( 2)
Kod verzija s LED stražnjim
svjetlima i LED zaustavnim
svjetlima, možete izvaditi i
zamijeniti samo žarulju
pokazivača smjera ( 1).
8. Pričvrstite nosač žarulje u sklop svjetla.
9. Pričvrstite kabel u držač.
10. Pričvrstite sklop svjetla na karoseriju vozila i zategnite
sigurnosnu maticu iz unutrašnjosti prtljažnika. Postavite pokrov.
Ovisno o verziji, stražnje svjetla i
zaustavna svjetla su dizajnirana kao
LED svjetla. U slučaju kvara, neka
Vam radionica zamijeni LED svjetla.

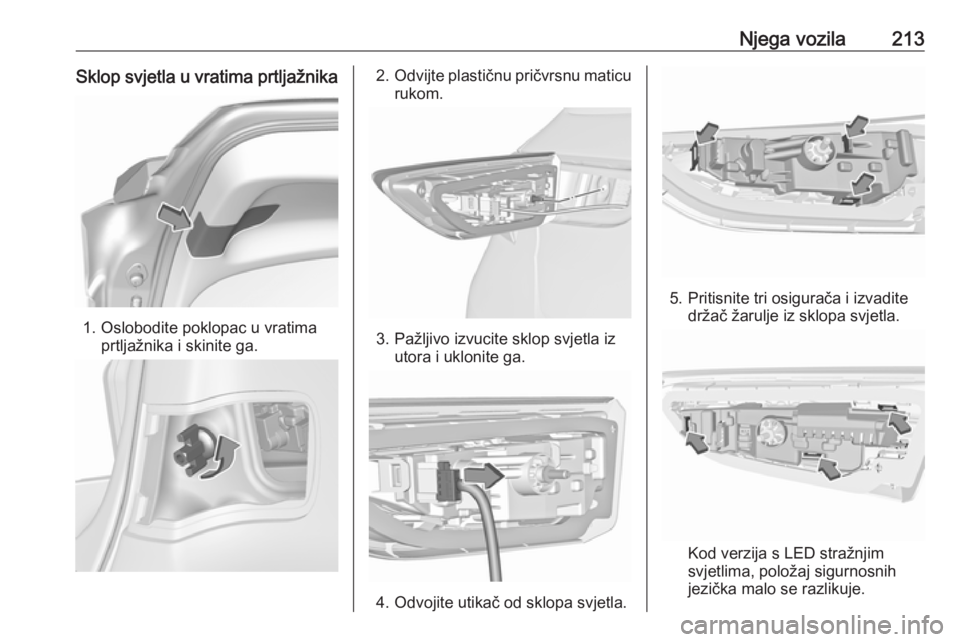

Njega vozila213Sklop svjetla u vratima prtljažnika
1. Oslobodite poklopac u vratimaprtljažnika i skinite ga.
2.Odvijte plastičnu pričvrsnu maticu
rukom.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga.
4. Odvojite utikač od sklopa svjetla.
5. Pritisnite tri osigurača i izvadite držač žarulje iz sklopa svjetla.
Kod verzija s LED stražnjim
svjetlima, položaj sigurnosnih
jezička malo se razlikuje.

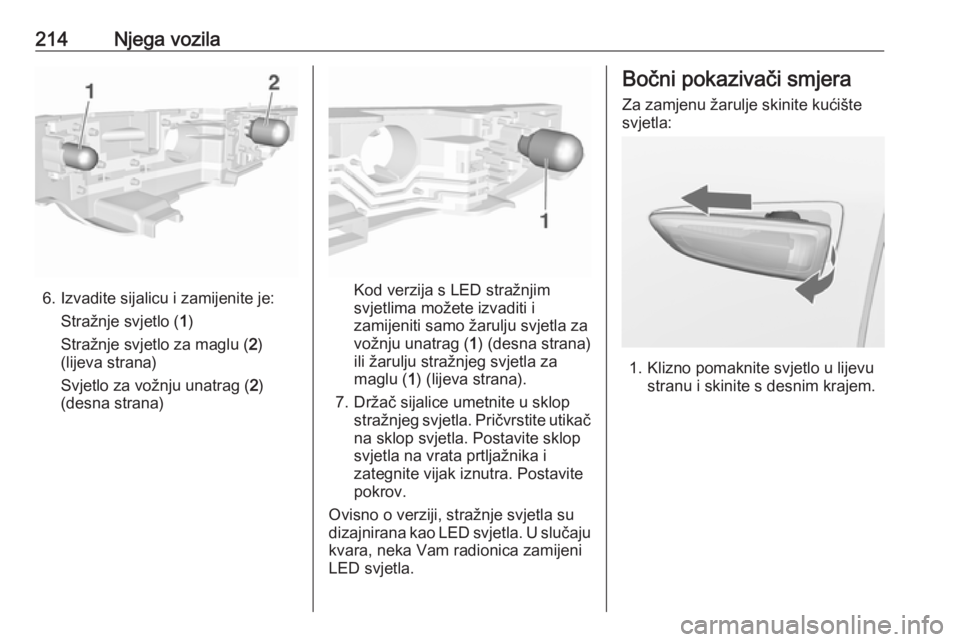

214Njega vozila
6. Izvadite sijalicu i zamijenite je:Stražnje svjetlo ( 1)
Stražnje svjetlo za maglu ( 2)
(lijeva strana)
Svjetlo za vožnju unatrag ( 2)
(desna strana)Kod verzija s LED stražnjim
svjetlima možete izvaditi i
zamijeniti samo žarulju svjetla za
vožnju unatrag ( 1) (desna strana)
ili žarulju stražnjeg svjetla za
maglu ( 1) (lijeva strana).
7. Držač sijalice umetnite u sklop stražnjeg svjetla. Pričvrstite utikačna sklop svjetla. Postavite sklop
svjetla na vrata prtljažnika i
zategnite vijak iznutra. Postavite
pokrov.
Ovisno o verziji, stražnje svjetla su
dizajnirana kao LED svjetla. U slučaju
kvara, neka Vam radionica zamijeni
LED svjetla.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Klizno pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.

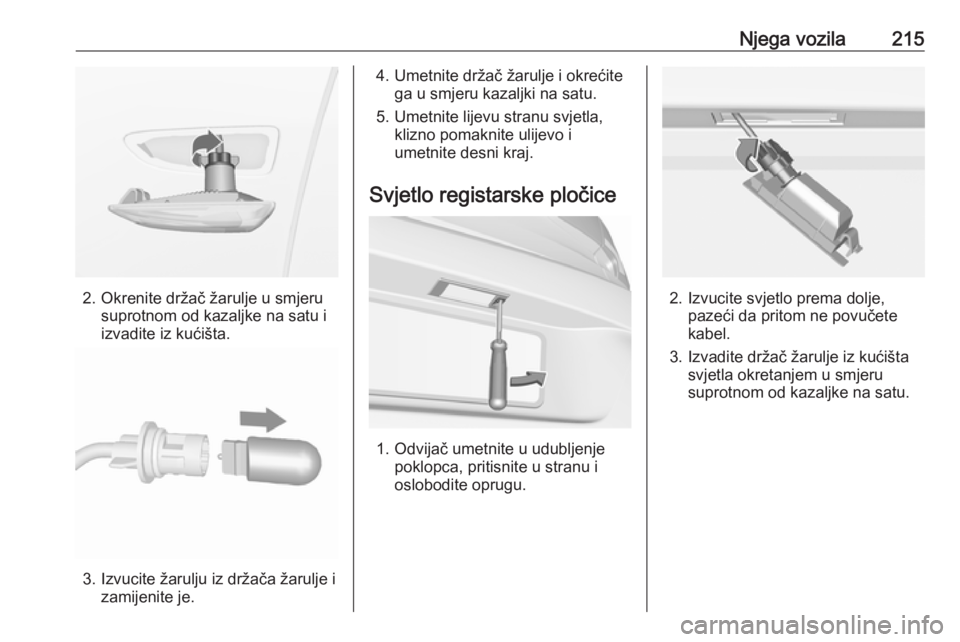

Njega vozila215
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, klizno pomaknite ulijevo i
umetnite desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.
3. Izvadite držač žarulje iz kućišta svjetla okretanjem u smjeru
suprotnom od kazaljke na satu.

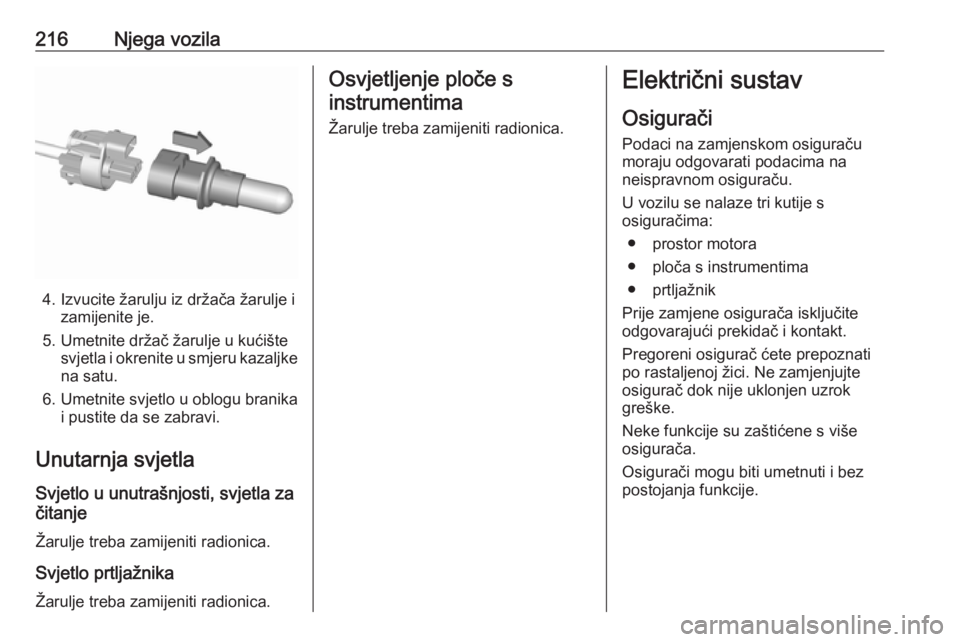

216Njega vozila
4. Izvucite žarulju iz držača žarulje izamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u oblogu branika i pustite da se zabravi.
Unutarnja svjetla
Svjetlo u unutrašnjosti, svjetla za
čitanje
Žarulje treba zamijeniti radionica.
Svjetlo prtljažnika Žarulje treba zamijeniti radionica.
Osvjetljenje ploče sinstrumentima
Žarulje treba zamijeniti radionica.Električni sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
● prostor motora
● ploča s instrumentima
● prtljažnik
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.

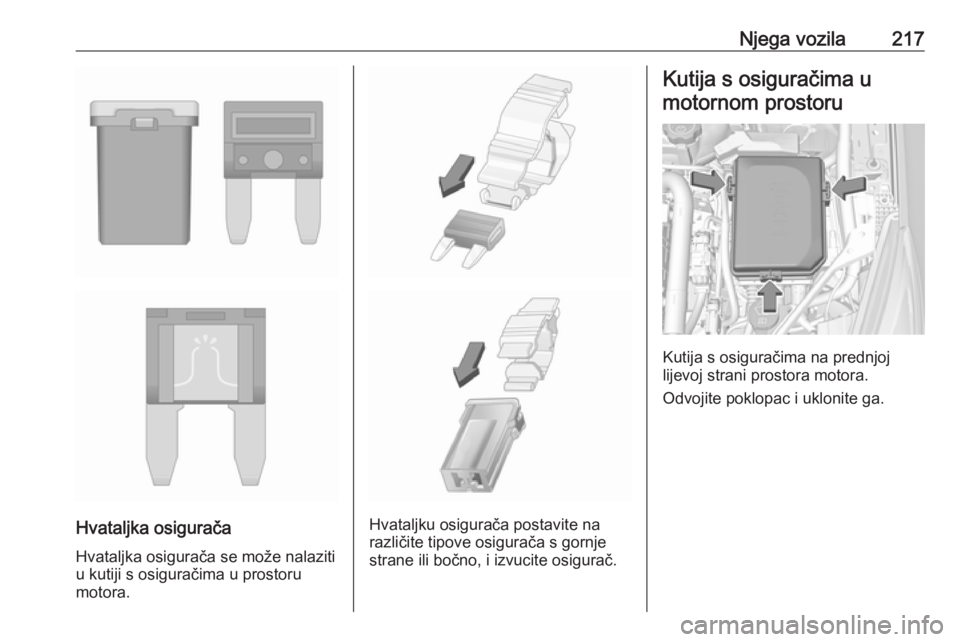

Njega vozila217
Hvataljka osiguračaHvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac i uklonite ga.

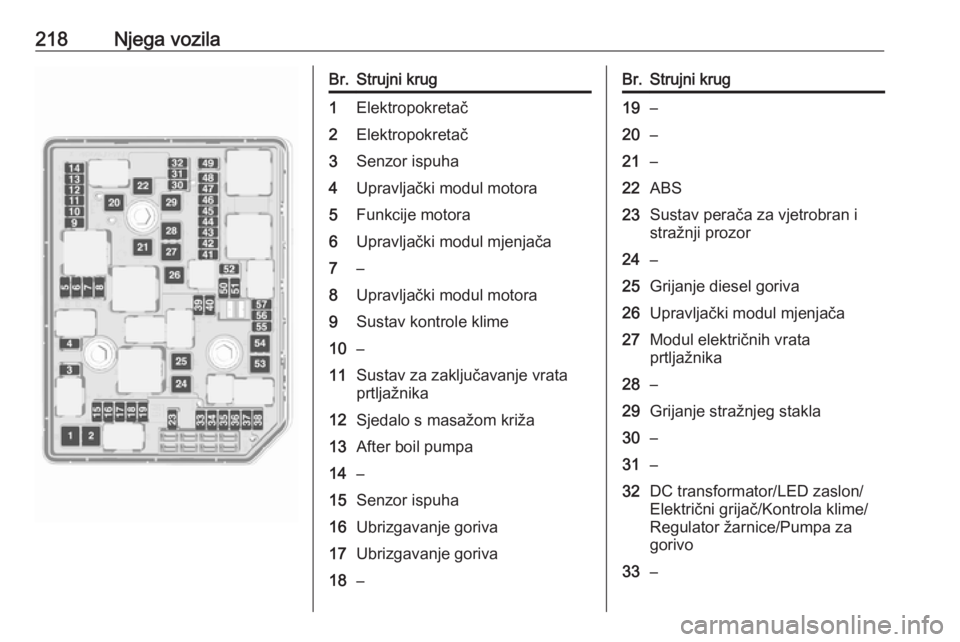

218Njega vozilaBr.Strujni krug1Elektropokretač2Elektropokretač3Senzor ispuha4Upravljački modul motora5Funkcije motora6Upravljački modul mjenjača7–8Upravljački modul motora9Sustav kontrole klime10–11Sustav za zaključavanje vrata
prtljažnika12Sjedalo s masažom križa13After boil pumpa14–15Senzor ispuha16Ubrizgavanje goriva17Ubrizgavanje goriva18–Br.Strujni krug19–20–21–22ABS23Sustav perača za vjetrobran i
stražnji prozor24–25Grijanje diesel goriva26Upravljački modul mjenjača27Modul električnih vrata
prtljažnika28–29Grijanje stražnjeg stakla30–31–32DC transformator/LED zaslon/
Električni grijač/Kontrola klime/
Regulator žarnice/Pumpa za
gorivo33–
