Vožnja i rukovanje179Nakon ručnog deaktiviranja, prednju-
stražnju pomoć pri parkiranju
ponovno aktivirate ako pritisnete r
ili ako ukopčate stupanj prijenosa za
vožnju unatrag.
Greška
U slučaju kvara ili ako sustav
privremeno ne radi, na primjer zbog visoke razine vanjske buke ili drugihfaktora smetnji, na informacijskom
centru vozača iskače poruka.
Poruke vozila 3 106.
Napredna pomoć pri parkiranju9 Upozorenje
Vozač je u potpunosti odgovoran
za prihvaćanje parkirnog mjesta koje predlaže sustav kao i
manevriranja tijekom parkiranja.
Uvijek provjerite okolno područje u svim smjerovima prilikom
upotrebe napredne pomoći pri
parkiranju.
Napredna pomoć pri parkiranju mjeri
odgovarajuće parkirno mjesto tijekom
prolaska pored njega, izračunava
putanju i automatski upravlja vozilo
za paralelno ili okomito parkiranje.
Na informacijskom centru vozača
3 98 ili, ovisno o verziji, na info-
zaslonu 3 104, daju se upute
podržane zvučnim signalima.
Vozač mora regulirati ubrzavanje, kočenje i promjenu brzina dok se
upravljanje provodi automatski.Napredna pomoć pri parkiranju uvijek
je dostupna u kombinaciji s pomoći pri parkiranju sprijeda-straga. Oba
sustava koriste iste osjetnike u
prednjem i stražnjem odbojniku.
Sustav ima šest ultrazvučnih
parkirnih senzora, i u stražnjem i u
prednjem odbojniku.
Aktiviranje
Napredna pomoć pri parkiranju može
se aktivirati isključivo tijekom vožnje
prema naprijed.
Prilikom traženja parkirnog mjesta,
sustav je spreman za rad nakon
kratkog pritiska na (.

180Vožnja i rukovanjeU načinu rada pomoći pri parkiranju,
sustav prepoznaje i memorira
10 metara za paralelna parkirana
mjesta ili šest metara za okomita
parkirna mjesta.
Sustav se može aktivirati jedino pri
brzini do 30 km/h i sustav traži
parkirno mjesto pri brzini do 30 km/h.
Maksimalna dozvoljena paralelna
udaljenost između vozila i reda
parkiranih vozila iznosi 1,8 metara za
paralelno parkiranje i 2,5 metara za
okomito parkiranje.FunkcionalnostMod traženja parkirnog mjesta,
pokazivanje na informacijskom
centru vozača
Odaberite paralelno ili okomito
parkirno mjesto na informacijskom
centru vozača dugim pritiskanjem (.
Sustav je zadano konfiguriran da
detektira parkirno mjesto na strani
suvozača. Ako tražite mjesto za
parkiranje na vozačevoj strani,
uključite pokazivač smjera na
vozačevoj strani.
Kada se mjesto pronađe, vizualna
povratna informacija pojavljuju se na informacijskom centru vozača i dajese zvučni signal.

Vožnja i rukovanje181Pokazivanje na info zaslonu u boji
Odaberite paralelno ili okomito
parkirno mjesto dodirom na
odgovarajuću ikonu na zaslonu.
Odaberite stranu za parkiranje
dodirom na odgovarajuću ikonu na
zaslonu.
Kada se mjesto pronađe, vizualna
povratna informacija pojavljuju se na
info-zaslonu u boji i daje se zvučni signal.
Ako vozač ne zaustavi vozilo nakon
što je parkirno mjesto predloženo,
sustav započinje tražiti drugo
pogodno parkirno mjesto.
Mod navođenja za parkiranje
Prijedlog sustava o parkirnom mjestu
prihvaća se nakon što vozač zaustavi vozilo unutar 10 metara za paralelno
parkiranje ili šest metara za okomito
parkiranje, nakon prikaza poruke
Stop . Sustav izračunava optimalnu
putanju za ulazak na parkirno mjesto.Kratko vibriranje upravljača nakon
uključivanja stupnja prijenosa za
vožnju unatrag označava da sustav
upravlja upravljačem. Tada se vozilo
automatski upravlja prema parkirnom
mjestu uz pružanje detaljnih
informacija vozaču o kočenju,
ubrzavanju i izmjeni brzina. Vozač
ruke mora držati dalje od kola
upravljača.
Uvijek obratite pažnju na zvuk pomoći
pri parkiranju sprijeda-straga. Stalan
zvuk označava da je udaljenost do
prepreke manja od pribl. 30 cm.
Ako, iz bilo kojeg razloga, vozač mora ponovno preuzeti kontrolu nad
upravljanje, kolo upravljača mora
uhvatiti za vanjski rub. U tom se
slučaju automatsko upravljanje
poništava.Označavanje na zaslonu
Upute na zaslonu prikazuju:
● Opće savjete i poruke upozorenja.
● Nagovještaj kada je vožnja brža od 30 km/h tijekom moda
traženja parkirnog mjesta.

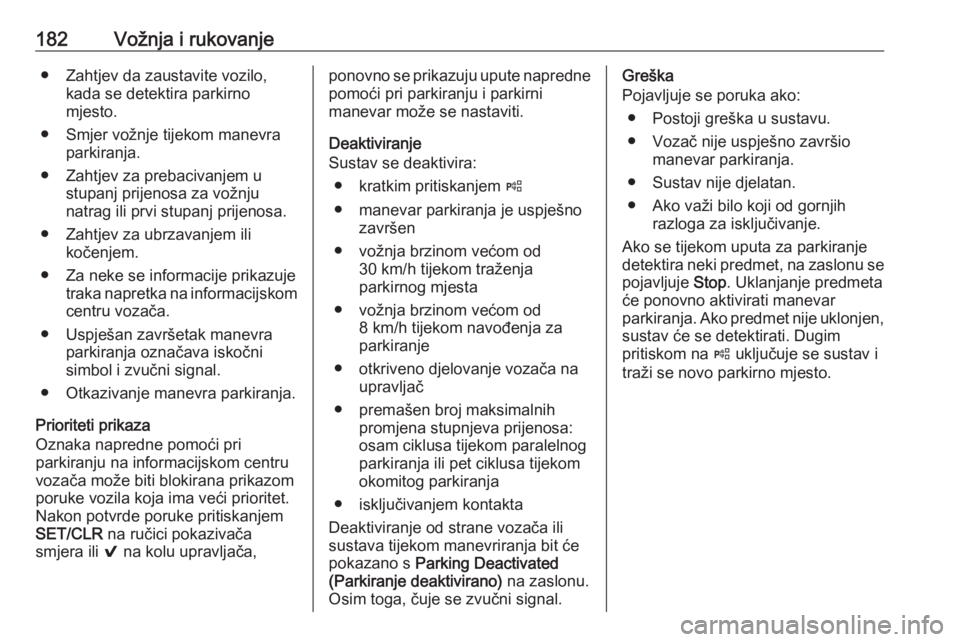

182Vožnja i rukovanje● Zahtjev da zaustavite vozilo,kada se detektira parkirno
mjesto.
● Smjer vožnje tijekom manevra parkiranja.
● Zahtjev za prebacivanjem u stupanj prijenosa za vožnju
natrag ili prvi stupanj prijenosa.
● Zahtjev za ubrzavanjem ili kočenjem.
● Za neke se informacije prikazuje traka napretka na informacijskomcentru vozača.
● Uspješan završetak manevra parkiranja označava iskočni
simbol i zvučni signal.
● Otkazivanje manevra parkiranja.
Prioriteti prikaza
Oznaka napredne pomoći pri
parkiranju na informacijskom centru
vozača može biti blokirana prikazom
poruke vozila koja ima veći prioritet. Nakon potvrde poruke pritiskanjem
SET/CLR na ručici pokazivača
smjera ili 9 na kolu upravljača,ponovno se prikazuju upute napredne
pomoći pri parkiranju i parkirni
manevar može se nastaviti.
Deaktiviranje
Sustav se deaktivira:
● kratkim pritiskanjem (
● manevar parkiranja je uspješno završen
● vožnja brzinom većom od 30 km/h tijekom traženja
parkirnog mjesta
● vožnja brzinom većom od 8 km/h tijekom navođenja za
parkiranje
● otkriveno djelovanje vozača na upravljač
● premašen broj maksimalnih promjena stupnjeva prijenosa:
osam ciklusa tijekom paralelnog
parkiranja ili pet ciklusa tijekom
okomitog parkiranja
● isključivanjem kontakta
Deaktiviranje od strane vozača ili
sustava tijekom manevriranja bit će
pokazano s Parking Deactivated
(Parkiranje deaktivirano) na zaslonu.
Osim toga, čuje se zvučni signal.Greška
Pojavljuje se poruka ako:
● Postoji greška u sustavu.
● Vozač nije uspješno završio manevar parkiranja.
● Sustav nije djelatan.
● Ako važi bilo koji od gornjih razloga za isključivanje.
Ako se tijekom uputa za parkiranje
detektira neki predmet, na zaslonu se
pojavljuje Stop. Uklanjanje predmeta
će ponovno aktivirati manevar
parkiranja. Ako predmet nije uklonjen, sustav će se detektirati. Dugim
pritiskom na ( uključuje se sustav i
traži se novo parkirno mjesto.

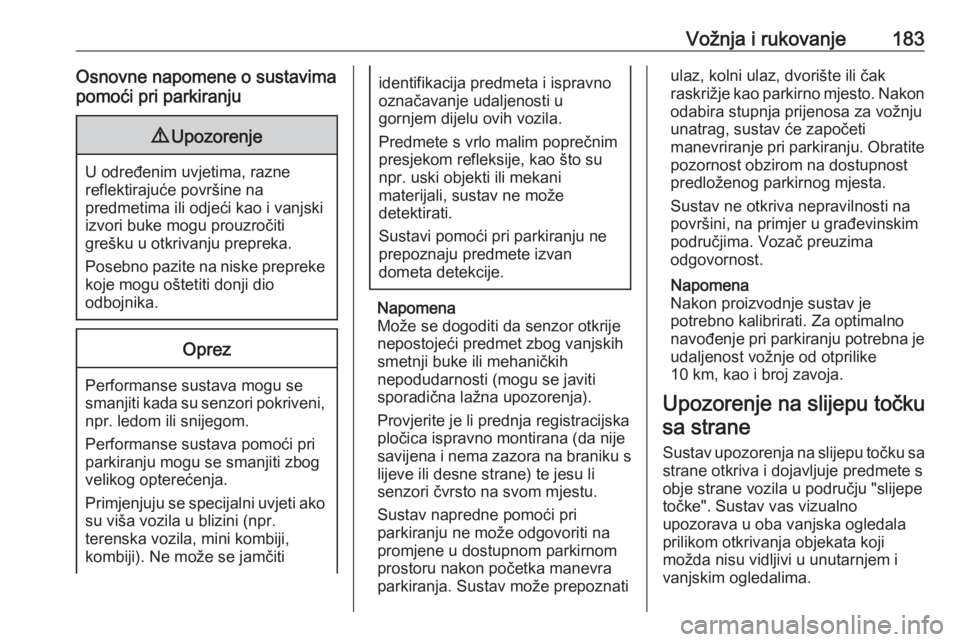

Vožnja i rukovanje183Osnovne napomene o sustavima
pomoći pri parkiranju9 Upozorenje
U određenim uvjetima, razne
reflektirajuće površine na
predmetima ili odjeći kao i vanjski
izvori buke mogu prouzročiti
grešku u otkrivanju prepreka.
Posebno pazite na niske prepreke
koje mogu oštetiti donji dio
odbojnika.
Oprez
Performanse sustava mogu se smanjiti kada su senzori pokriveni,
npr. ledom ili snijegom.
Performanse sustava pomoći pri parkiranju mogu se smanjiti zbogvelikog opterećenja.
Primjenjuju se specijalni uvjeti ako su viša vozila u blizini (npr.
terenska vozila, mini kombiji,
kombiji). Ne može se jamčiti
identifikacija predmeta i ispravno
označavanje udaljenosti u
gornjem dijelu ovih vozila.
Predmete s vrlo malim poprečnim
presjekom refleksije, kao što su
npr. uski objekti ili mekani
materijali, sustav ne može
detektirati.
Sustavi pomoći pri parkiranju ne
prepoznaju predmete izvan
dometa detekcije.
Napomena
Može se dogoditi da senzor otkrije nepostojeći predmet zbog vanjskih
smetnji buke ili mehaničkih
nepodudarnosti (mogu se javiti
sporadična lažna upozorenja).
Provjerite je li prednja registracijska
pločica ispravno montirana (da nije
savijena i nema zazora na braniku s
lijeve ili desne strane) te jesu li
senzori čvrsto na svom mjestu.
Sustav napredne pomoći pri
parkiranju ne može odgovoriti na
promjene u dostupnom parkirnom
prostoru nakon početka manevra
parkiranja. Sustav može prepoznati
ulaz, kolni ulaz, dvorište ili čak
raskrižje kao parkirno mjesto. Nakon odabira stupnja prijenosa za vožnju
unatrag, sustav će započeti
manevriranje pri parkiranju. Obratite
pozornost obzirom na dostupnost
predloženog parkirnog mjesta.
Sustav ne otkriva nepravilnosti na
površini, na primjer u građevinskim
područjima. Vozač preuzima
odgovornost.
Napomena
Nakon proizvodnje sustav je
potrebno kalibrirati. Za optimalno
navođenje pri parkiranju potrebna je
udaljenost vožnje od otprilike
10 km, kao i broj zavoja.
Upozorenje na slijepu točku sa strane
Sustav upozorenja na slijepu točku sa
strane otkriva i dojavljuje predmete s
obje strane vozila u području "slijepe
točke". Sustav vas vizualno
upozorava u oba vanjska ogledala
prilikom otkrivanja objekata koji
možda nisu vidljivi u unutarnjem i
vanjskim ogledalima.

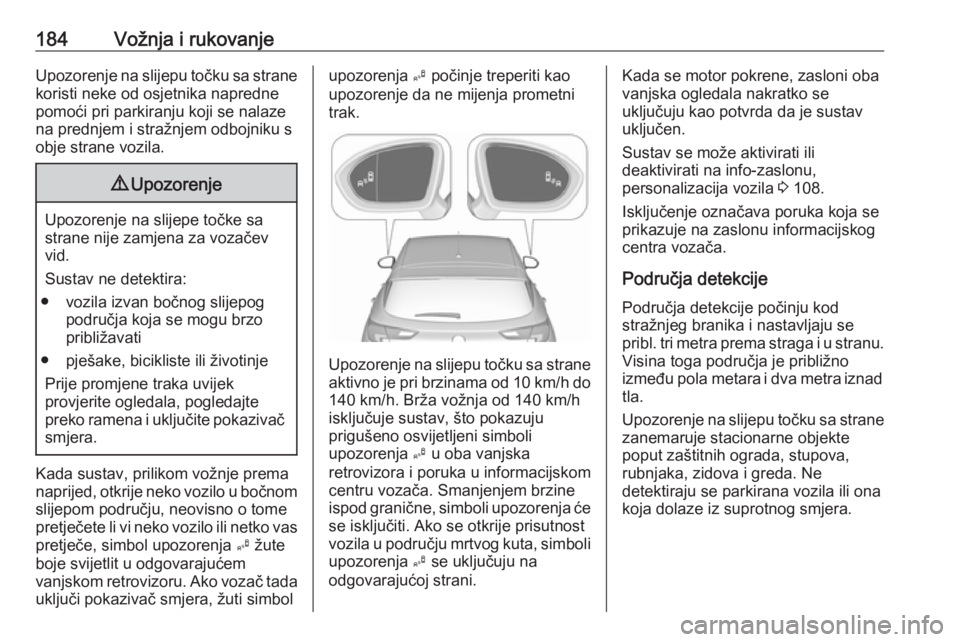

184Vožnja i rukovanjeUpozorenje na slijepu točku sa stranekoristi neke od osjetnika napredne
pomoći pri parkiranju koji se nalaze na prednjem i stražnjem odbojniku s
obje strane vozila.9 Upozorenje
Upozorenje na slijepe točke sa
strane nije zamjena za vozačev vid.
Sustav ne detektira:
● vozila izvan bočnog slijepog područja koja se mogu brzo
približavati
● pješake, bicikliste ili životinje Prije promjene traka uvijek
provjerite ogledala, pogledajte
preko ramena i uključite pokazivač
smjera.
Kada sustav, prilikom vožnje prema
naprijed, otkrije neko vozilo u bočnom slijepom području, neovisno o tomepretječete li vi neko vozilo ili netko vas
pretječe, simbol upozorenja B žute
boje svijetlit u odgovarajućem
vanjskom retrovizoru. Ako vozač tada
uključi pokazivač smjera, žuti simbol
upozorenja B počinje treperiti kao
upozorenje da ne mijenja prometni
trak.
Upozorenje na slijepu točku sa strane
aktivno je pri brzinama od 10 km/h do 140 km/h. Brža vožnja od 140 km/h
isključuje sustav, što pokazuju
prigušeno osvijetljeni simboli
upozorenja B u oba vanjska
retrovizora i poruka u informacijskom
centru vozača. Smanjenjem brzine
ispod granične, simboli upozorenja će
se isključiti. Ako se otkrije prisutnost
vozila u području mrtvog kuta, simboli upozorenja B se uključuju na
odgovarajućoj strani.
Kada se motor pokrene, zasloni oba
vanjska ogledala nakratko se
uključuju kao potvrda da je sustav
uključen.
Sustav se može aktivirati ili
deaktivirati na info-zaslonu,
personalizacija vozila 3 108.
Isključenje označava poruka koja se
prikazuje na zaslonu informacijskog
centra vozača.
Područja detekcije Područja detekcije počinju kod
stražnjeg branika i nastavljaju se pribl. tri metra prema straga i u stranu.
Visina toga područja je približno
između pola metara i dva metra iznad tla.
Upozorenje na slijepu točku sa strane zanemaruje stacionarne objekte
poput zaštitnih ograda, stupova,
rubnjaka, zidova i greda. Ne
detektiraju se parkirana vozila ili ona
koja dolaze iz suprotnog smjera.

Vožnja i rukovanje185GreškaU normalnim uvjetima moguće je da
upozorenje katkad izostane, a u
vlažnim uvjetima to može biti i češće.
Upozorenje na slijepu točku sa strane ne funkcionira kada je lijevi ili desni
kraj stražnjeg branika prekriven
blatom, prljavštinom, snijegom,
ledom, bljuzgavicom ili po jakoj kiši.
Upute za čišćenje 3 242.
U slučaju kvara u sustavu ili ako
sustav ne radi uslijed privremenih
uvjeta, simboli u retrovizorima svijetlit će neprekidno, a na informacijskom
centru vozača prikazat će se poruka.
Zatražite pomoć radionice.
Kamera okrenuta prema natrag
Kamera okrenuta prema natrag
pomaže vozaču pri vožnji unatrag
prikazujući područje iza vozila.
Područje koje kamera pokriva
prikazano je na info-zaslonu u boji.9 Upozorenje
Kamera okrenuta prema natrag ne
zamjenjuje vozačev vid. Imajte na
umu da predmeti koji nisu u
vidnom području kamere ili
osjetnika napredne pomoći pri
parkiranju, primjerice, ispod
odbojnika ili ispod vozila, nisu
prikazani.
Ne vozite unatrag gledajući
isključivo u info-zaslon već prvo
provjerite područje iza i oko vozila.
Aktiviranje
Kamera okrenuta prema natrag
automatski se uključuje kada je
odabran stupanj prijenosa unazad.
Funkcionalnost
Kamera je ugrađena između svjetala
registarske pločice i ima vidni kut od
130°.

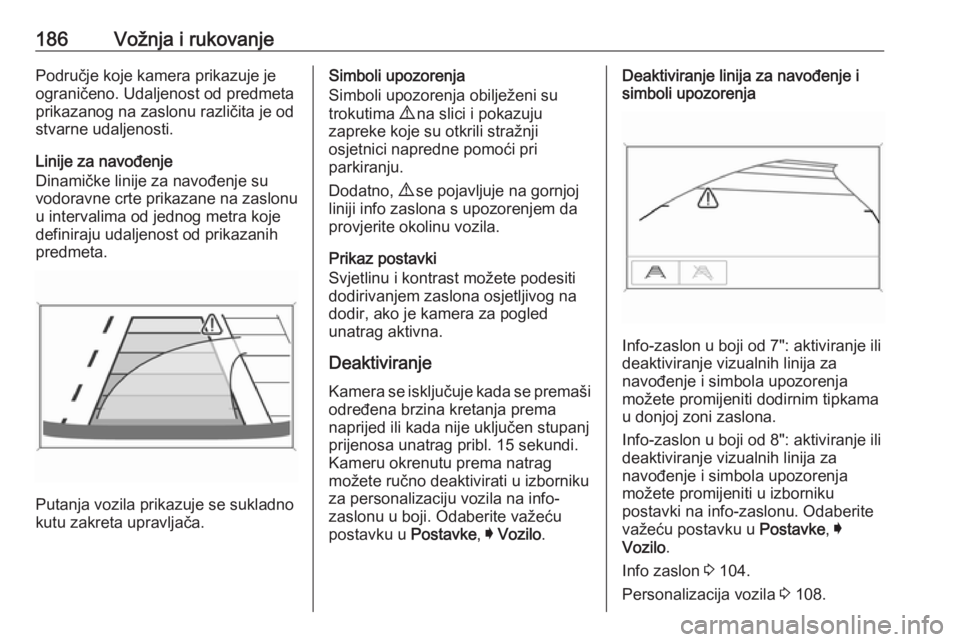

186Vožnja i rukovanjePodručje koje kamera prikazuje je
ograničeno. Udaljenost od predmeta
prikazanog na zaslonu različita je od
stvarne udaljenosti.
Linije za navođenje
Dinamičke linije za navođenje su
vodoravne crte prikazane na zaslonu
u intervalima od jednog metra koje
definiraju udaljenost od prikazanih
predmeta.
Putanja vozila prikazuje se sukladno
kutu zakreta upravljača.
Simboli upozorenja
Simboli upozorenja obilježeni su
trokutima 9 na slici i pokazuju
zapreke koje su otkrili stražnji
osjetnici napredne pomoći pri
parkiranju.
Dodatno, 9 se pojavljuje na gornjoj
liniji info zaslona s upozorenjem da
provjerite okolinu vozila.
Prikaz postavki
Svjetlinu i kontrast možete podesiti
dodirivanjem zaslona osjetljivog na dodir, ako je kamera za pogled
unatrag aktivna.
Deaktiviranje Kamera se isključuje kada se premaši određena brzina kretanja prema
naprijed ili kada nije uključen stupanj
prijenosa unatrag pribl. 15 sekundi.
Kameru okrenutu prema natrag
možete ručno deaktivirati u izborniku za personalizaciju vozila na info-zaslonu u boji. Odaberite važeću
postavku u Postavke, I Vozilo .Deaktiviranje linija za navođenje i
simboli upozorenja
Info-zaslon u boji od 7": aktiviranje ili
deaktiviranje vizualnih linija za
navođenje i simbola upozorenja
možete promijeniti dodirnim tipkama
u donjoj zoni zaslona.
Info-zaslon u boji od 8": aktiviranje ili
deaktiviranje vizualnih linija za
navođenje i simbola upozorenja
možete promijeniti u izborniku
postavki na info-zaslonu. Odaberite
važeću postavku u Postavke, I
Vozilo .
Info zaslon 3 104.
Personalizacija vozila 3 108.

Vožnja i rukovanje187GreškaPoruke o kvaru prikazane su uz 9 na
gornjoj crti info-zaslona.
Kamera okrenuta prema natrag
možda neće raditi ispravno kada:
● Je okolina u mraku.
● Ako sunčeve zrake ili snop prednjih svjetala svijetle ravno u
objektiv kamere.
● Led, snijeg, blato ili bilo što drugo
prekriva objektiv kamere. Očistite
objektiv, isperite ga vodom i
obrišite mekom krpom.
● Ako vozilo vuče prikolicu.
● Vozilo ima oštećen stražnji dio.
● Postoje velike temperaturne promjene.Pomoć za prometne
znakove
Funkcionalnost Pomoć za prometne znakovedetektira određene prometne
znakove putem prednje kamere i
prikazuje ih na zaslonu
informacijskog centra vozača.
Ako je vozilo opremljeno ugrađenim
navigacijskim sustavom, prometni
znakovi iz podataka karata mogu se
dodatno uključiti.
Prometni znakovi, koji će biti
detektirani, su:
Znakovi ograničenja i zabrane
prolaza ● ograničenje brzine
● zabranjeno pretjecanje
● prestanak ograničenja brzine
● prestanak zabrane pretjecanjaZnakovi na cesti
Početak i kraj:
● gradske regije (određene zemlje)
● autocesta
● A-ceste
● ulice s djecom u igriDodatni znakovi ● dodatne napomene uz prometne znakove
● ograničenje ili vuča prikolice
● ograničenja vučenja
● upozorenje na mokru cestu
● upozorenje na led
● vremenska ograničenja
● ograničenja udaljenosti
● strelice smjera
Znakovi ograničenja brzine i znakovi
zabrane pretjecanja prikazuju se na
informacijskom centru vozača do

188Vožnja i rukovanjepojave novog znaka ograničenja
brzine ili prestanka ograničenja
brzine ili dok im ne istekne određeno
vrijeme.
Moguća je indikacija više znakova na zaslonu.
Uskličnik u okviru pokazuje da je
detektiran dodatni znak kojega sustav ne može jasno prepoznati.
Sustav radi bez gubitka učinkovitosti
do brzine od 200 km/h, ovisno o
uvjetima rasvjete. Po noći je sustav
aktivan do brzine od 160 km/h.
Označavanje na zaslonu
Informacija o trenutno važećim
prometnim znakovima dostupna je na
određenoj stranici pomoći za
prometne znakove u informacijskom
centru vozača.
Osim toga, trenutno važeće
ograničenje brzine neprekidno je
prikazano u donjem retku
informacijskog centra vozača. U
slučaju da je dostupno ograničenje
brzine s dodatkom, na tom području
prikazuje se simbol +.Na zaslonu srednje razine opreme,
izaberite Info. izbornik ? putem
MENU i odaberite stranicu pomoći za
prometne znakove kotačićem na
ručici pokazivača smjera 3 98.
Na zaslonu više razine opreme,
izaberite izbornik Info. putem desnih
tipki na kolu upravljača i pritisnite P
ili Q za odabir stranice pomoći za
prometne znakove 3 98.
Ako odaberete drugu stranicu na izborniku informacijskog centra
vozača i ako nakon toga ponovno
odaberete stranicu pomoći za
prometne znakove, bit će prikazan
zadnji prepoznati prometni znak.
